钢材力学性能实用实用标准一览表

七种建筑工程常用钢材简介及其性能标准的要求一、热轧钢筋用加热钢坯轧成的条型成品钢筋，称为热轧钢筋。

它是建筑工程中用量最大的钢材品种之一，主要用于钢筋混凝土的配筋。

热轧钢筋按表面形状分为热轧光圆钢筋和热轧带肋钢筋。

（一）热轧光圆钢筋经热轧成型，横截面通常为圆形，表面光滑的成品钢筋，称为热轧光圆钢筋（HPB）（图7.1）。

热轧光圆钢筋按屈服强度特征值分为235级、300级，其牌号由HPB和屈服强度特征值构成，分为HPB235、HPB300两个牌号。

热轧光圆钢筋的公称直径范围为6～22mm，《热轧光圆钢筋》（GB1499.1—2008）推荐的钢筋公称直径为6mm、8mm、10mm、12mm、16mm和20mm。

可按直条或盘卷交货，按定尺长度交货的直条钢筋其长度允许偏差范围为0～50mm；按盘卷交货的钢筋，每根盘条质量应不小于1000kg。

热轧光圆钢筋的屈服强度、抗拉强度、断后伸长率、最大拉力总伸长率等力学性能特征值应符合表7.5的规定。

表中各力学性能特征值，可作为交货检验的最小保证值。

按规定的弯心直径弯曲180°后，钢筋受弯部位表面不得产生裂纹。

图7.1热轧光圆钢筋表7.5热轧光圆钢筋的力学性能和工艺性能（GB1499.1─2008）（二）热轧带肋钢筋经热轧成型并自然冷却的横截面为圆形的且表面通常带有两条纵肋和沿长度方向均匀分布的横肋的钢筋，称为热轧带肋钢筋（图7.2）。

其包括普通热轧钢筋和细晶粒热轧钢筋两种。

图7.2热轧带肋钢筋热轧带肋钢筋按屈服强度特征值分为335、400、500级，其牌号由HRB和屈服强度特征值构成，分为HRB335、HRB400、HRB500三个牌号，细晶粒热轧钢筋的牌号由HRBF和屈服强度特征值构成，分为HRBF335、HRBF400、HRBF500三个牌号。

热轧带肋钢筋的公称直径范围为6～50mm，《热轧带肋钢筋》（GB1499.2—2007）推荐的钢筋公称直径为6mm、8mm、10mm、12mm、16mm、20mm、25mm、32mm、40mm和50mm。

钢材的物理力学性能和机械性能表钢材的主要机械性能(也叫力学性能)通常是指钢材在标准条件下均匀拉伸.冷弯和冲击等.单独作用下所显示的各种机械性能。

钢材通常有五大主要的机械性能指标：通过一次拉伸试验可得到抗拉强度，伸长率和屈服点三项基本性能；通过冷弯试验可得到钢材的冷弯性能；通过冲击韧性试验可得到冲击韧性。

1.屈服点(σs)钢材或试样在拉伸时，当应力超过弹性极限，即使应力不再增加，而钢材或试样仍继续发生明显的塑性变形，称此现象为屈服，而产生屈服现象时的最小应力值即为屈服点。

设Ps为屈服点s处的外力，Fo为试样断面积，则屈服点σs =Ps/Fo(MPa)，MPa称为兆帕等于N(牛顿)/mm2，(MPa=106Pa，Pa：帕斯卡=N/m2)2.屈服强度(σ0.2)有的金属材料的屈服点极不明显，在测量上有困难，因此为了衡量材料的屈服特性，规定产生永久残余塑性变形等于一定值(一般为原长度的0.2%)时的应力，称为条件屈服强度或简称屈服强度σ0.2。

3.抗拉强度(σb)材料在拉伸过程中，从开始到发生断裂时所达到的最大应力值。

它表示钢材抵抗断裂的能力大小。

与抗拉强度相应的还有抗压强度、抗弯强度等。

设Pb为材料被拉断前达到的最大拉力，Fo为试样截面面积，则抗拉强度σb= Pb/Fo (MPa)。

4.伸长率(δs)材料在拉断后，其塑性伸长的长度与原试样长度的百分比叫伸长率或延伸率。

5.屈强比(σs/σb)钢材的屈服点(屈服强度)与抗拉强度的比值，称为屈强比。

屈强比越大，结构零件的可靠性越高，一般碳素钢屈强比为0.6-0.65，低合金结构钢为0.65-0.75合金结构钢为0.84-0.86。

6.硬度硬度表示材料抵抗硬物体压入其表面的能力。

它是金属材料的重要性能指标之一。

一般硬度越高，耐磨性越好。

常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。

⑴布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。

常用钢材化学成分及力学性能01.碳素钢板(一）Q235-A.F钢(二）Q235-A钢板(三)Q235-B钢板(四)Q235-C钢板(五）20HP钢板（六）15MnHP钢板(七）20R钢板02.低合金高强度钢板（一）16MnR钢板15MnVR（三）15MnVNR钢板（四）18MnMoNbR钢板(五)13MnNiMoNbR钢板03.低温钢板(一)16MnDR钢板(二)09Mn2VDR钢板(三)15MnNiDR钢板（四）09MnNiDR钢板(五)07MnNiCrMoVDR钢板04.中温抗氢钢板（一）15CrMoR钢板(二)12Cr2Mo1R钢板05.不锈钢板(一)0Cr13钢板(二)0Cr18Ni9钢板(三)1Cr18Ni9Ti钢板(四)0Cr18Ni10Ti钢板(五）0Cr17Ni12Mo2钢板(六)0Cr18Ni12Mo2Ti钢板(七)0Cr19Ni13Mo3钢板( 八)00Cr19Ni10钢板（九）00Cr17Ni14Mo2钢板(十)00Cr19Ni13Mo3钢板（十一）00Cr18Ni5Mo3Si2钢板(十二)铁素体型或马素体型钢板)奥氏体型钢管(十三(十四)奥氏体--铁素体型钢板06.碳素钢和低合金高强度钢钢管(一)GB8163中的10和20钢管（无缝管）（二）GB9948中的10和20钢管（无缝管）（三）GB6479中的10、20G、16Mn和15MnV钢管（无缝管）07.低温钢管(一）GB6479中的10、20G和16Mn钢管（无缝管）(二)09Mn2VD钢管（无缝管）08.中温抗氢钢管（一）GB9948中的12CrMo和15CrMo钢管（无缝管）(二)GB6479中的12CrMo、15CrMo、10MoWVNb、12Cr2Mo和1Cr5Mo钢管（无缝管）（三）GB5310中的12Cr1MoV钢管（无缝管）09.不锈钢管 (一）GB/T14976 中的钢管表 9-12 钢管的许用应力（二）GB13296 中的钢管表9～14 钢管的常温力学性能表9-15 GB150 推荐的钢管高温屈服强度表 9-16 钢管的许用应力10.碳素钢和低温合金钢锻件表10-1 常用钢号（一）20 钢锻件表10-2 钢的化学成分表10-3 钢锻件的常温力学性能表10-4 GB150 标准推荐的高温屈服强度表10-5 钢锻件的许用应力（二）35 钢锻件的许用应力表10-6 化学成分表10-7 钢锻件的常温力学性能表10-8 GB150 标准推荐的高温屈服强度表10-9 钢锻件的许用应力（三）16Mn 钢锻件表10-10化学成分表10-11 钢锻件的常温力学性能表10-12 GB150 标准推荐的高温屈服强度表10-13 钢锻件的许用应力(四）15MnV 钢锻件 表10-14化学成分表10-15 钢锻件的常温力学性能表10-16 GB150标准推荐的高温屈服强度表10-17 钢锻件的许用应力（五）20MnMo 钢锻件表10-18化学成分表10-19 钢锻件的常温力学性能表10-20 JB4726对钢锻件高温屈服强度的规定表10-21 钢锻件的许用应力(六）20MnMoNb 钢锻件表10-22化学成分注：对真空碳脱氧钢，允许Si含量小于或等于0.12%表10-23 钢锻件的常温力学性能表10-24 JB4726对钢锻件高温屈服强度的规定表10-25 钢锻件的许用应力（七）15CrMo 钢锻件表10-26化学成分注：对真空碳脱氧钢，允许Si含量小于或等于0.12%表10-27 钢锻件的常温力学性能表10-28 JB4726对钢锻件高温屈服强度的规定表10-29 15CrMo钢锻件的许用应力（八）35CrMo钢锻件表10-30化学成分注：对真空碳脱氧钢，允许Si含量小于或等于0.12%表10-31 钢锻件的常温力学性能表10-32 JB4726对钢锻件高温屈服强度的规定表10-33 钢锻件的许用应力（九）12Cr1MoV钢锻件表10-34化学成分注：对真空碳脱氧钢，允许Si含量小于或等于0.12%表10-35 钢锻件的常温力学性能表10-36 JB4726对钢锻件高温屈服强度的规定表10-37 钢锻件的许用应力（十）12Cr2Mo1 钢锻件注：对真空碳脱氧钢，允许Si含量小于或等于0.12%表10-38 钢锻件的常温力学性能表10-39 JB4726对钢锻件高温屈服强度的规定表10-40 钢锻件的许用应力（十一）1Cr5Mo钢锻件表10-41化学成分注：对真空碳脱氧钢，允许Si含量小于或等于0.12%表10-42 钢锻件的常温力学性能表10-43 GB150 标准推荐的高温屈服强度表10-44 钢锻件的许用应力11.低温钢锻件表11-1 中国常用钢号(一）20D 钢锻件表11-2 钢的化学成分表11-3 钢锻件的常温拉伸和低温冲击性能表11-4 钢锻件的许用应力（二）16MnD 钢锻件表11-5化学成分表11-6 钢锻件的常温拉伸和低温冲击性能表11-7 钢锻件的许用应力（三）09Mn2VD 钢锻件表11-8化学成分表11-9 钢锻件的常温拉伸和低温冲击性能表11-10 钢锻件的许用应力（四）09MnNiD 钢锻件表11-11化学成分表11-12 钢锻件的常温拉伸和低温冲击性能表11-13 钢锻件的许用应力（五）16MnMoD 和20MnMoD 钢锻件表11-14 钢的化学成分表11-15 钢锻件的常温拉伸和低温冲击性能表11-16 钢锻件的许用应力（六） 08MnNiCrMoVD 钢锻件表11-17化学成分表11-18 钢锻件的常温拉伸和低温冲击性能表11-19 钢锻件的许用应力（七）10Ni3MoVD 钢锻件表11-20化学成分表11-21 钢锻件的常温拉伸和低温冲击性能表11-22 钢锻件的许用应力12.不锈钢锻件(一)0Cr13和1Cr13钢锻件（二）0Cr18Ni9和00Cr19Ni10钢锻件(三)0Cr17Ni12Mo2和00Cr17Ni14Mo2钢锻件（四）1Cr18Ni9和0Cr18Ni10Ti钢锻件（五）00Cr18Ni5Mo3Si2钢锻件13.超高压容器锻件1、34CrNi3MoA钢化学成分2、34CrNi3MoA钢锻件的力学性能14.螺柱用钢材（一）Q235-A镇静钢（二）35钢(三)螺柱用合金结构钢15.碳素钢和低温合金钢铸件 (一）ZG200-400H铸钢(二）ZG230-450H铸钢(三）ZG275-485H铸钢16.不锈钢铸件（一）ZG1Cr13铸钢（二）ZG0Cr18Ni9和ZG00Cr18Ni10(三）ZG1Cr18Ni9Ti和ZG0Cr18Ni9Ti铸钢(四）ZG0Cr18Ni12Mo2Ti铸钢。

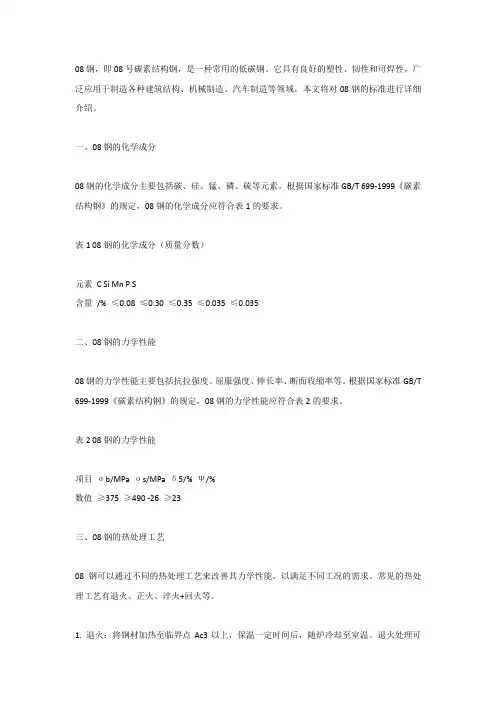

08钢，即08号碳素结构钢，是一种常用的低碳钢。

它具有良好的塑性、韧性和可焊性，广泛应用于制造各种建筑结构、机械制造、汽车制造等领域。

本文将对08钢的标准进行详细介绍。

一、08钢的化学成分08钢的化学成分主要包括碳、硅、锰、磷、硫等元素。

根据国家标准GB/T 699-1999《碳素结构钢》的规定，08钢的化学成分应符合表1的要求。

表1 08钢的化学成分（质量分数）元素C Si Mn P S含量/% ≤0.08 ≤0.30 ≤0.35 ≤0.035 ≤0.035二、08钢的力学性能08钢的力学性能主要包括抗拉强度、屈服强度、伸长率、断面收缩率等。

根据国家标准GB/T 699-1999《碳素结构钢》的规定，08钢的力学性能应符合表2的要求。

表2 08钢的力学性能项目σb/MPa σs/MPa δ5/% Ψ/%数值≥375 ≥490 -26 ≥23三、08钢的热处理工艺08钢可以通过不同的热处理工艺来改善其力学性能，以满足不同工况的需求。

常见的热处理工艺有退火、正火、淬火+回火等。

1. 退火：将钢材加热至临界点Ac3以上，保温一定时间后，随炉冷却至室温。

退火处理可以降低钢材的硬度，提高塑性，便于切削加工。

2. 正火：将钢材加热至临界点Ac3以上，保温一定时间后，在空气中冷却至室温。

正火处理可以提高钢材的硬度和强度，但降低了塑性。

3. 淬火+回火：将钢材加热至临界点Ac3以上，迅速冷却至Ms以下，然后加热至某一温度并保温一定时间，最后冷却至室温。

淬火+回火处理可以提高钢材的硬度和强度，同时保持一定的塑性。

四、08钢的应用范围由于08钢具有良好的塑性、韧性和可焊性，因此广泛应用于制造各种建筑结构、机械制造、汽车制造等领域。

以下是一些典型的应用实例：1. 建筑结构：如钢筋混凝土柱、梁、板等构件；钢结构厂房、桥梁等结构件。

2. 机械制造：如机床床身、工作台、导轨等；农机具、矿山机械等零部件。

3. 汽车制造：如汽车底盘、车身结构件等；汽车零部件如曲轴、连杆等。

附录常用材料的力学及其它物理性能一、玻璃的强度设计值 fg(MPa)JGJ102-2003表5.2.1二、铝合金型材的强度设计值 (MPa )GB50429-2007表4.3.4三、钢材的强度设计值(1-热轧钢材) fs(MPa) JGJ102-2003表5.2.3四、钢材的强度设计值(2-冷弯薄壁型钢) fs(MPa) GB50018-2002表4.2.1五、材料的弹性模量E(MPa)JGJ102-2003表5.2.8、JGJ133-2001表5.3.9六、材料的泊松比υJGJ102-2003表5.2.9、JGJ133-2001表5.3.10、GB50429-2007表4.3.7七、材料的膨胀系数α(1/℃)JGJ102-2003表5.2.10、JGJ133-2001表5.3.11、GB50429-2007表4.3.7八、材料的重力密度γg (KN/m3)JGJ102-2003表5.3.1、GB50429-2007表4.3.7九、板材单位面积重力标准值（MPa）JGJ133-2001表5.2.2一十、螺栓连接的强度设计值一(MPa) JGJ102-2003表B.0.1-1一十一、螺栓连接的强度设计值二(MPa) GB50429-2007表4.3.5-1一十二、焊缝的强度设计值(MPa) JGJ102-2003表B.0.1-3一十三、不锈钢螺栓连接的强度设计值(MPa) JGJ102-2003表B.0.3一十四、楼层弹性层间位移角限值GB/T21086-2007表20一十五、部分单层铝合板强度设计值（MPa）JGJ133-2001表5.3.2一十六、铝塑复合板强度设计值（MPa）JGJ133-2001表5.3.3一十七、蜂窝铝板强度设计值（MPa）JGJ133-2001表5.3.4一十八、不锈钢板强度设计值（MPa）JGJ133-2001表5.3.5附录常用材料的力学及其它物理性能一十九、玻璃的强度设计值 fg(N/mm2)JGJ102-2003表5.2.1二十、铝合金型材的强度设计值 fa(N/mm2)JGJ102-2003表5.2.2二十一、钢材的强度设计值(1-热轧钢材)fs(N/mm2)JGJ102-2003表5.2.3二十二、钢材的强度设计值(2-冷弯薄壁型钢) fs(N/mm2) GB50018-2002表4.2.1二十三、材料的弹性模量E(N/mm2)JGJ102-2003表5.2.8、JGJ133-2001表5.3.9二十四、材料的泊松比υ。

基本概念及生产方法我国钢号表示方法钢材专业名词介绍热连轧钢板产品简介板材常识具体介绍船体用结构钢介绍牌号表示方法型材相关实用知识管材相关实用知识不锈钢相关实用知识钢材的尺寸和重量表示方法(一）表示方法(二) 表示方法(三）表示方法（四）进出口贸易合同的交货条款钢材基本概念及生产方法钢材基本概念及生产方法1 、钢材的概念:钢是铁、碳和少量其它元素的合金。

钢材是钢锭、钢坯或钢材通过压力加工制成我们所需要的各种形状、尺寸和性能的材料。

钢材是国家建设和实现四化必不可少的重要物资,应用广泛、品种繁多,根据断面形状的不同、一般分为型材、板材、管材和金属制品四大类、为了便于组织钢材的生产、订货供应和搞好经营管理工作，又分为重轨、轻轨、大型型钢、中型型钢、小型型钢、冷弯型钢，优质型钢、线材、中厚钢板、薄钢板、电工用硅钢片、带钢、无缝钢管、焊接钢管、金属制品等品种。

钢是铁、碳和少量其它元素的合金。

不锈钢或者 10.5％或以上铬金含量的抗腐蚀性合金钢是该类金属的通用术语.应该记住不锈钢并不是说这种钢材不生锈或不会被腐蚀，而只不过是它比不含铬的合金的耐腐蚀性能强得多。

除了铬金属之外,其它金属元素如镍、钼、钒等也可以加入合金中用于改变合金钢的性能,从而生产出不同等级、不同性能的不锈钢。

因应用目的和场所的不同，仔细挑选性能最为合适的不锈钢所制造的刀具，对于提高特定工作的工作效率和成功概率至关重要。

刀具中不同金属元素带来的优点。

简单地说：钢就是铁和碳的合金。

其它成分是为了使钢材性能有所区别。

以下以字母顺序列出重要的钢材，他们包含以下成分：碳（ Carbon)- 存在于所有的钢材，是最重要的硬化元素。

有助于增加钢材的强度，我们通常希望刀具级别的钢材拥有 0.5％以上的碳,也成为高碳钢。

铬（ Chromium） - 增加耐磨损性，硬度，最重要的是耐腐蚀性，拥有 13% 以上的认为是不锈钢。

尽管这么叫，如果保养不当，所有钢材都会生锈的。

钢材屈服强度表钢材屈服强度表引言钢材是一种常见且广泛使用的材料，其强度是评估其性能的重要指标之一。

屈服强度是钢材在拉伸或压缩过程中所能承受的最大应力，是设计工程和结构安全的关键参数之一。

本文将介绍钢材屈服强度表以及其相关信息。

钢材屈服强度表以下是一份常见的钢材屈服强度表，供参考：1.钢材等级：–A36钢：250 MPa–Q235钢：235 MPa–Q345钢：345 MPa2.不锈钢等级：–304不锈钢：215 MPa–316不锈钢：240 MPa–430不锈钢：220 MPa3.高强度低合金钢等级：–Q460钢：460 MPa–Q550钢：550 MPa–Q690钢：690 MPa如何使用钢材屈服强度表根据需要，可以按照以下步骤使用钢材屈服强度表：1.确定所使用的钢材等级。

钢材的等级通常可以从材料提供商处获得，或者根据具体项目要求进行选择。

2.在表格中查找对应的钢材等级。

3.参考屈服强度数值，进行相关设计计算或结构分析。

注意事项在使用钢材屈服强度表时，需要注意以下几点：1.不同的钢材等级具有不同的屈服强度，选择合适的等级非常重要，以确保结构的稳定性和安全性。

2.本表提供的屈服强度数值仅供参考，具体数值可能会因不同的材料批次和生产条件而有所差异。

在实际应用中，建议与专业工程师进行讨论和确认。

3.钢材的屈服强度还受到外部条件和环境因素的影响，例如温度、湿度等。

在特殊工况下，需要进行额外考虑和计算。

钢材屈服强度表是设计和结构分析中非常有用的工具，可以帮助工程师选择合适的钢材等级，并进行相关计算和分析。

然而，在实际应用中，需要综合考虑各种因素，确保设计的安全性和可靠性。

补充信息和建议除了以上介绍的钢材屈服强度表，还有一些补充信息和建议值得注意：1.钢材的屈服强度数值可在设计规范和标准中找到。

不同国家和地区的规范可能对钢材的屈服强度有不同的要求和标准，需要根据具体使用地点和项目选择适当的规范。

2.使用时应注意材料的标准，例如GB/ASTM/DIN等，以确保准确性和一致性。

首页 课程介绍 步进教程 习题训练 综合辅导 力学实验 知识查询 力学博览素材库章节选择： 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 / 11 / 12 / 13 / 14 / 15 / 16 / 17上一页附录，表格－－表1：表1 常用金属材料拉伸和压缩时的机械性质（常温、静载）材料名称牌号屈服点抗拉强度抗压强度伸长率%用途普通碳素钢 (GB700-65) <GB700-88>A3 <Q235钢>240 （2400） 380～470 (3800～4700)25～27金属结构构件，普通零A5 <Q275钢>280 （2800） 500～620 (5000～6200)19～21 同上 优质碳素钢 <GB699-88>45 360 (3600)610 (6100)16 强度要求较高的零件齿轮、轴50390 (3900) 660 (6600)13齿轮、连杆扁弹簧、轧辊普通低合金钢 <GB1591-88>16Mn280～350(2800～3500) 480～520(4800～5200)19～21建筑结构、设备、容器造船、矿山机15MnV340～420 (3400～4200) 500～560(5000～5600) 17～19 中高压容器车辆、 桥起重机合金结构钢 <GB3077-88>40Cr（调质） 550～800(5500～8000) 750～1000(7500～10000) 9～15齿轮、轴、连杆等40MnB（调质） 500～800(5000～8000) 750～1000(7500～10000)10～12可代替40Cr 球墨铸铁 <GB1348-88>300～420(3000～4200) 400～600(4000～6000)1.5～10 轧辊、曲凸轮轴、齿轮活塞、阀门灰口铸铁HT15-33100～280 (1000～2800)650 (6500)轴承盖、基座泵体、壳<GB9439-88>HT20-40160～320(1600～3200)750(7500)同上铝合金<GB3190-82> LY11110～240(1100～2400)210～420(2100～4200)18航空结构铆钉等LD9280(2800)420(4200)13 内燃机活塞铜合金<GB5233-85> QA19-2(软)300（3000）450(4500) 20～40 船舶零件QA19-4（软）200(2000)500～600(5000～6000)40 齿轮、轴上一页。

10、号20号、35号、45号、A3钢性能对比10号钢牌号：10钢●10号钢管化学成份：碳 C ：0.07~0.14"硅Si：0.17～0.37锰Mn：0.35～0.65硫S ：≤0.04磷P ：≤0.35铬Cr：≤0.15镍Ni：≤0.25铜Cu：≤0.25●10号钢管力学性能：抗拉强度σb (MPa)：≥410(42) ；屈服强度σs (MPa)：≥245(25)伸长率δ5 (％)：≥25断面收缩率ψ(％)：≥5，硬度：未热处理,≤156HB，试样尺寸：试样尺寸25mm●10号钢管热处理规范及金相组织：热处理规范：正火,910℃,空冷。

金相组织：铁素体+珠光体。

●10号钢管交货状态：以不热处理或热处理（退火、正火或高温回火）状态交货。

要求热处理状态交货的应在合同中注明，未注明者按不热处理交货。

李光涛优质碳素结构钢（GB/T699-1999）10号钢管中除含有碳（C）元素和为脱氧而含有一定量硅（Si）（一般不超过0.40%）、锰（Mn）（一般不超过0.80%，较高可到1.20%）合金元素外，不含其他合金元素（残余元素除外）。

此类钢必须同时保证化学成分和力学性能。

其硫（S）、磷（P）杂质元素含量一般控制在0.035%以下。

若控制在0.030%以下者叫高级优质钢，其牌号后面应加“A”，例如20A；若P控制在0.025%以下、S控制在0.020%以下时，称特级优质钢，其牌号后面应加“E”以示区别。

对于由原料带入钢中的其他残余合金元素，如铬（Cr）、镍（Ni）、铜（Cu）等的含量一般控制在Cr≤0.25%、Ni≤0.30%、Cu≤0.25%。

有的牌号锰（Mn）含量达到1.40%，称为锰钢。

10号钢管重量计算公式:[(外径-壁厚)*壁厚]*0.02466=kg/米(每米的重量)20号钢【牌号】20【化学成分】C：0.17%～0.23%Si：0.17%～0.37%Mn：0.35%～0.65%Cr≤0.25%Ni≤0.3%Cu≤0.25%【力学性能】试样毛坯尺寸25mm推荐热处理正火910℃抗拉强度σb≥410MPa屈服强度σs≥245MPa断后伸长率δ5≥25%断面收缩率ψ()≥55%钢材交货状态硬度HBS10/3000，未热处理钢≤156【主要特征】强度硬度稍高于15F，15钢，塑性焊接性都好，热轧或正火后韧性好。
