电气制图规定

电气制图一般规则国家标准：GB／T14689-2008《技术制图图纸幅面和格式》GB／T 6988-2008《电气技术用文件的编制》GB／T 4728-1997 《电气简图用图形符号》GB／T 16679-2009《工业系统、装置与设备以及工业产品信号代号》GB／T5094-2002《工业系统、装置与设备以及工业产品结构原则和参照代号》GB／T10609.1-2008《技术制图标题栏》一、一般规定（一）图纸1、图纸幅面尺寸基本幅面：Ａ０：８４１×１１８９Ａ１：５９４×８４１Ａ２：４２０×５９４Ａ３：２９７×４２０Ａ４：２１０×２９７应优先基本幅面。

加长幅面：Ａ３×３：４２０×８９１Ａ３×４：４２０×１１８９Ａ４×３：２９７×６３０Ａ４×４：２９７×８４１Ａ４×５：２９７×１０５１必要时，也允许选用加长幅面。

这些幅面的尺寸是由基本幅面的短边成整数倍增加后得出.2、图框格式图框线：粗实线3、标题栏1）每张图纸上都必须画出标题栏2）标题栏的位置应位于图纸的右下角，与看图方向一致，如上图2~图53）标题栏的字体（除签名外）：见后面4) 标题栏的线型：见后面5）标题栏的组成*更改区：一般由更改标记、处数、分区、更改文件号、签名和年月日等组成。

更改区的内容应按由下而上的顺序填写，也可根据实际情况顺延，或放在图样中其他地方，但应有表头。

标记：按照有关规定或要求填写更改标记。

处数：填写同一标记所表示的更改数量。

分区：必要时按照有关规定填写。

更改文件号：填写更改所依据的文件号。

签名和年月日：填写更改人的姓名和更改的时间。

*签字区：一般由设计、审核、工艺、标准化、批准、签名和年月日等组成。

签字区一般按设计、审核、工艺、标准化、批准等有关规定签署姓名和年月日。

*其他区：一般由材料标记、阶段标记、重量、比例、共张第张和投影符号等组成。

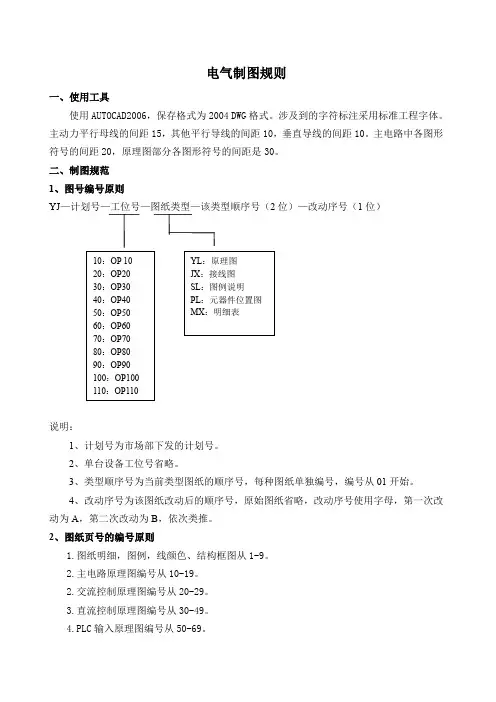

电气制图规则一、使用工具使用AUTOCAD2006，保存格式为2004 DWG 格式。

涉及到的字符标注采用标准工程字体。

主动力平行母线的间距15，其他平行导线的间距10，垂直导线的间距10。

主电路中各图形符号的间距20，原理图部分各图形符号的间距是30。

二、制图规范1、图号编号原则YJ —计划号—工位号—图纸类型—该类型顺序号（2位）—改动序号（1位）说明：1、计划号为市场部下发的计划号。

2、单台设备工位号省略。

3、类型顺序号为当前类型图纸的顺序号，每种图纸单独编号，编号从01开始。

4、改动序号为该图纸改动后的顺序号，原始图纸省略，改动序号使用字母，第一次改动为A ，第二次改动为B ，依次类推。

2、图纸页号的编号原则1.图纸明细，图例，线颜色、结构框图从1-9。

2.主电路原理图编号从10-19。

2.交流控制原理图编号从20-29。

3.直流控制原理图编号从30-49。

4.PLC 输入原理图编号从50-69。

10：OP 10 20：OP20 30：OP30 40：OP40 50：OP50 60：OP60 70：OP70 80：OP80 90：OP90 100：OP100 110：OP110 YL ：原理图 JX ：接线图 SL ：图例说明 PL ：元器件位置图 MX ：明细表5.PLC输出原理图编号从70-89。

6.AD/DA、光幕、伺服驱动等接线图编号从90-99。

7.元器件位置图和接线图编号从100-109。

8.如遇特殊情况某区域范围超限时，将该区域图纸编号+200。

每套图纸必须有一个图纸列表，它描述了一个有几张图纸，各图纸的名称。

3、元器件的符号和命名方法执行GB4728《图用图形符号》和GB7159《电气技术中的文字符号制定通则》的国家标准。

常用元器件命名方法电磁铁——YA电磁阀——KV端子板——XT插头——XP插座——XS控制用变压器——TC电力变压器——TM断路器——QF接触器——KM继电器——KA熔断器——FU按钮——SB控制开关，选择开关——SA液位传感器——SL压力传感器——SP位置传感器——SQ温度传感器——ST照明灯——EL指示灯——HL发热元件——EH电动机——M详细符号及说明见附录。

电气控制系统图的绘制原则
电气控制系统图包括三种:电气原理图、电气安装接线图和电器布置图。

三种图的图纸尺寸一般选用297x210 297x420 297x630 297x840(mmxmm)四种幅面，特殊需要可按GB126-1974《机械制图》国家标准选用其他尺寸。

绘制电气原理图时应遵循以下原则:
(1)电气控制线路一般由主电路和控制电路组成。

绘制主电路时，一般用粗线条把它画在原理图的左边。

绘制控制电路时，一般用细线条把它画在原理图的右边。

(2)电气原理图中，所有电器元件对应的图形符号、文字符号必须采用国家规定的统一标准。

(3)绘制电器元件展开图时，同一电器元件的各部件可以不画在一起，但需用同一文字符号标出。

若有多个同一种类的电器元件，可在文字符号后加上数字序号，如 KM1、KM2等。

(4)所有按钮、触头均按没有外力作用和没有通电时的原始状态画出。

(5)控制电路的分支线路，原则上按照动作先后顺序排列，两线交叉连接时的电气连接点须用黑点标出。

最新电器制图规范标准最新电器制图规范标准是为了确保电器设计图纸的准确性、统一性和可读性，提高设计效率和产品质量，同时满足国际和国内相关标准的要求。

以下是一些关键点，用于指导电器制图的规范：1. 图纸格式和尺寸：应符合ISO或国家标准规定的图纸尺寸，如A0、A1、A2等，并使用合适的图纸边框。

2. 比例：图纸上的比例应根据电器部件的大小和复杂性来选择，常用的比例包括1:1、1:5、1:10等。

3. 图线：应使用不同粗细的线条来区分不同的图元，如轮廓线、中心线、尺寸线等。

4. 图层管理：图纸应使用图层来管理不同的设计元素，以便于修改和打印。

5. 文字标注：所有文字应清晰可读，字体大小和样式应统一，避免使用手写或难以辨认的字体。

6. 尺寸标注：尺寸应准确无误，标注应包括尺寸线、尺寸界线、尺寸数字等，且应符合相关标准。

7. 符号和标记：电器图纸中使用的符号和标记应遵循国际电工委员会（IEC）或国家标准的规定。

8. 电气元件表示：电气元件的图形符号应符合IEC标准，且在图纸上的位置应与实际安装位置一致。

9. 接线图和布线图：接线图应清晰显示电气元件之间的连接关系，布线图则应详细展示电缆和导线的走向。

10. 材料和部件清单：图纸应附有详细的材料和部件清单，包括型号、规格、数量等信息。

11. 设计变更：任何设计变更都应在图纸上明确标注，并有相应的版本控制。

12. 审核和批准：所有图纸在发布前都应经过严格的审核和批准流程，以确保图纸的准确性和合规性。

13. 电子文件管理：电子图纸应使用统一的文件格式进行存储和管理，如DWG、DXF等，并确保数据的安全性和完整性。

14. 环保和安全：在设计过程中应考虑环保和安全因素，确保电器产品符合环保标准和安全规范。

15. 国际兼容性：对于出口产品，电器图纸应考虑目标市场的规范和标准，确保产品的国际兼容性。

通过遵循这些规范，可以确保电器制图的质量和效率，同时降低生产过程中的错误和返工，提高产品的市场竞争力。

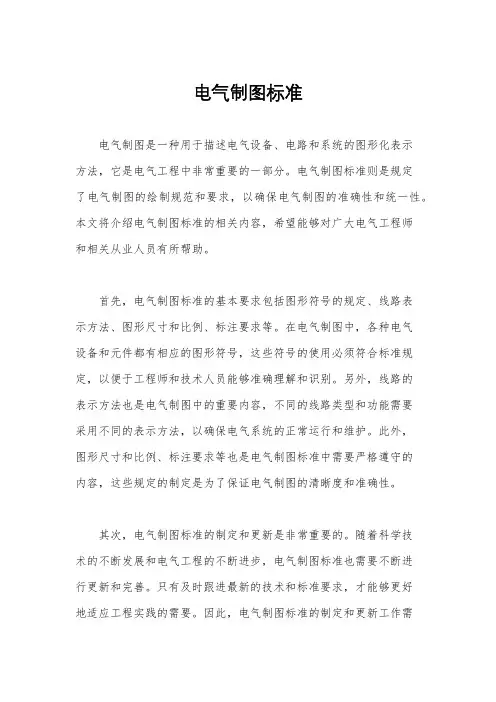

电气制图标准电气制图是一种用于描述电气设备、电路和系统的图形化表示方法，它是电气工程中非常重要的一部分。

电气制图标准则是规定了电气制图的绘制规范和要求，以确保电气制图的准确性和统一性。

本文将介绍电气制图标准的相关内容，希望能够对广大电气工程师和相关从业人员有所帮助。

首先，电气制图标准的基本要求包括图形符号的规定、线路表示方法、图形尺寸和比例、标注要求等。

在电气制图中，各种电气设备和元件都有相应的图形符号，这些符号的使用必须符合标准规定，以便于工程师和技术人员能够准确理解和识别。

另外，线路的表示方法也是电气制图中的重要内容，不同的线路类型和功能需要采用不同的表示方法，以确保电气系统的正常运行和维护。

此外，图形尺寸和比例、标注要求等也是电气制图标准中需要严格遵守的内容，这些规定的制定是为了保证电气制图的清晰度和准确性。

其次，电气制图标准的制定和更新是非常重要的。

随着科学技术的不断发展和电气工程的不断进步，电气制图标准也需要不断进行更新和完善。

只有及时跟进最新的技术和标准要求，才能够更好地适应工程实践的需要。

因此，电气制图标准的制定和更新工作需要由专业的标准化机构或部门来负责，他们需要充分考虑各方面的实际需求和技术条件，确保标准的科学性和实用性。

最后，电气制图标准的严格执行是保证工程质量和安全的重要保障。

在电气工程实践中，只有严格按照标准要求进行电气制图的绘制和使用，才能够保证工程的质量和安全。

任何违反标准规定的行为都可能导致严重的后果，因此所有从业人员都必须严格遵守电气制图标准，不得擅自修改或篡改电气制图内容。

只有这样，才能够确保电气系统的正常运行和维护，保障人员和设备的安全。

综上所述，电气制图标准是电气工程中不可或缺的重要内容，它对于确保工程质量和安全具有非常重要的作用。

因此，我们每个电气工程师和相关从业人员都应该深入学习和理解电气制图标准的相关内容，严格遵守标准规定，以确保工程的顺利进行和安全运行。

常用电气图纸制图规范(1)常用电气图纸制图规范是指制定电气图纸的一些基本规定，主要涉及到电气图纸的排列、标注、尺寸及图形等方面的规范。

这些规定可以确保电气工程的顺利进行，并且更好地实施安全管理。

本文将对常用电气图纸制图规范进行详细介绍。

一、图纸标准尺寸电气图纸标准尺寸有4种，分别为A4，A3，A2和A1。

其中，A4和A3两种尺寸的电气图纸采用竖排排版的方式。

A2和A1采用横排排版的方式。

在图纸中应该注明尺寸和比例等信息。

每张图纸应放置标题栏，标题栏包括项目名称、图纸编号、图纸名称以及制图日期等，这些信息必须清晰明确，方便使用。

二、图形尺寸及标注根据电气工程的实际需求，不同的电气图形大小可以有所差别。

在绘制时，必须按照比例放大或缩小，使用合适的比例尺，按照实际物理尺寸绘制。

对于图形标注时应该准确明确，如阀门、泵、伺服表等，需要清晰地标识其名称、型号和规格等。

三、线路图标注要求线路图中，要标注所连接设备的电缆型号、规格、节数等信息。

另外，应该准确明确线路名称、线缆路径、接线板位置，确保线路连接的准确性。

保证线路的连接正确，以避免因电路短路、开路等问题而发生危险。

四、图形、文字及符号在制作电气图纸时，必须务必保证图形、文字和符号的正确，文字要注明清晰，符号要标准，以防因不规范的使用导致误解。

在的绘制中，应使用颜色分类，规范色号，以确保图纸整洁、美观。

五、板块标识电气图纸通常都有板块标识，板块标识应该清晰明确，方便阅读，并且可以不增加过多的图形。

板块标识应该按照标准的大小和比例，标识规范的名称、位号等。

通过以上常用电气图纸制图规范的介绍，我们可以看到，电气工程方面的制图要求是非常严谨的，主要是针对电气安全进行制作的。

因此，在制作电气图纸时，必须确保编辑的准确性，以减少电气工程的危险系数。

需要注意的是，电气图纸制作时，还需要对各项规范进行合理搭配，以达到最佳制图效果。

六、总结电气图纸制图规范的要求，从标准尺寸、图形尺寸及标注、线路图标注、图形、文字及符号和板块标识等方面提出了严格的规定，只有在实际的制图过程中，充分的遵循上述规范要求，才能保证整个电气工程的质量和安全。

常用电气图的制图规范(1)
电气图是工业现场使用最为广泛的图形化展示电气控制系统的方式之一。

为了确保电气图在工业应用中能够更好地发挥作用，制图规范也
成为了制图过程中的重要一环。

下面介绍常用电气图的制图规范。

1、图形布局规范
电气图必须做到图形布局合理，各元件、线路之间须遵循一定的间隔、相邻各元件之间的距离需保持较为合适的比例。

2、图案标识规范
各元件要按照图册所给出的图案，严格进行标识，以确保电气图的一
致性和标准化。

3、画图线条规范
在画线时，必须保持笔画的清晰明确，需要按照约定的线条类型，如
实线、虚线等进行绘制。

同时，应区别颜色、粗细等，以表示不同的
含义或功用。

4、符号规范
图文符号将电气图与文字相结合，能够更直观、简洁地表达电气原理
和电路结构，必须使用规定图文符号，以保证电气图符号的一致性。

5、比例尺规范
根据图面实际尺寸与系统尺寸多少之比的大小关系，制定相应的比例尺，并严格执行，防止尺寸交错，相互干扰等情况的发生。

通常，比
例尺的范围为1:1到1:100之间。

6、图册编制规范
电气图册应编制详实、完备、可读性强，按系统、设备、图数等顺序
进行顺序编制，同时应该配备丰富、详尽的图例和注释，方便使用者
理解。

综上，制图规范是确保电气图能够在实践中发挥应有作用的前提和基础。

制图人员应严格按照规定标准制图，并在实践中不断总结、完善，提高电气图品质和制图效率，从而更好地服务于工业现场的生产运营。

电气制图规范电气制图规范是指在进行电气系统设计、安装和维护时，应当遵循的一系列规定和要求。

电气制图是电气系统设计的重要组成部分，它能够准确描述电气设备的布置、连接方式、控制关系等内容，为电气系统的实施提供指导和依据。

下面就电气制图规范的内容进行详细介绍。

1.命名规范：电气图中的所有元件、设备和线路应当有唯一的标识符，并且应当在整个工程中保持一致。

2.图形符号规范：电气图中的常用元件和设备应当使用统一的符号，以便于工程师和技术人员的理解和识别。

3.图纸格式规范：电气图纸应当符合国家标准或行业标准的要求，包括图纸尺寸、边框、抬头等。

同时，图纸的比例应当选择合适的比例，以便于绘制和阅读。

4.图纸布局规范：电气图纸的布局应当清晰整齐，电气元件的安装位置、连接方式、控制逻辑等应当一目了然。

同时，应当避免元件之间的交叉和重叠，以免造成混淆和误解。

5.图纸标注规范：电气图纸上的文字标注应当清晰可读，并且符合规定的标注方式。

标注应当包括元件的名称、编号、参数等信息，以便于后续的检查和维护工作。

6.线路符号规范：电气图中的线路应当使用统一的符号表示，包括输电线路、控制线路等。

不同类型的线路应当使用不同的线型和线宽，以便于区分和识别。

7.线缆标签规范：电气图中的线缆应当标注名称、编号和规格，以便于安装和维护人员的识别和操作。

标签应当牢固可靠，不易脱落。

8.布线规范：电气设备之间的布线应当合理有序，避免交叉和交错，并且应当尽量缩短线路长度，以减少能量损耗和干扰。

9.控制逻辑规范：电气图中的控制逻辑应当清晰明确，各个元件之间的控制关系应当明确标注和说明，以便于理解和操作。

10.图纸审核规范：电气图纸应当经过专业人员的审核和确认，确保图纸的正确性和合理性。

审核应当包括图纸的完整性、一致性和合规性等方面。

电气制图规范的遵循能够保证电气系统设计的准确性和可靠性，减少故障和事故的发生。

对于工程师和技术人员来说，掌握电气制图规范是进行电气系统设计的基本要求，也是提高工作效率和质量的重要保障。

电气制图应遵循的原则：第一部分：电气主接线图和展开式原理图一、绘制电气主接线图应遵循如下原则：1. 采用新标准规定的电气设备的图形符号和文字符号；常用设备的图形符号标准参照GB/T4728-2000，常用设备的文字符号标准参照GB7159-1987。

2. 三相交流系统采用单线图表示，但电流互感器应表示三相；3. 断路器、隔离开关、跌落式熔断器等开关电器以断开状态表示；4. 在图上要标出电气设备的型号及技术参数。

二、绘制展开式原理图应遵循如下规则：1. 二次设备按统一规定的图形符号和文字符号画出。

常用设备的图形符号标准参照GB/T4728-2000，常用设备的文字符号标准参照GB7159-1987。

2. 按供给二次设备的各个独立电源划分回路，各回路在图上分开表示。

交流电路以电流互感器或电压互感器的一个次级线圈作为独立电源；直流电路以每组熔断器后引出作为独立电源。

各种回路说明如下：(1) 交流回路：分为交流电流回路（保护、测量、自动装置等）和交流电压回路（保护、测量、自动装置、同期等）；(2) 直流电路：分为操作回路（断路器、隔离开关、灭磁开关、机组及其辅助设备、闸门等）、信号回路（位置、事故、预告、指挥信号等）和保护回路（发电机、变压器、线路、母线、电动机保护等）。

3. 继电器和接触器的线圈和接点、仪表的电流和电压线圈、控制开关的各对接点、断路器和隔离开关的各个辅助接点，都分开画在所属的回路中，但同一设备的文字符号必须相同。

4. 二次设备的连接次序从左到右，动作顺序从上到下，接线图的右侧有相应的文字说明。

5. 开关电器的触点采用开关断开时的状态，继电器的接点采用线圈不通电时的状态（即不带电表示法）。

必须注意，继电器的线圈通电以后，并不一定就会改变线圈不通电时接点的状态，只有通过继电器线圈的电流（或所加的电压）超过其整定值而使继电器动作时，接点的状态才会转换。

6. 二次设备之间的连接按等电位原则和规定的数字进行标号。

电气制图国家标准汇编电气制图是电气工程中非常重要的一环，它是电气工程设计、施工、运行和维护的基础和依据。

为了规范电气制图的编制，提高电气工程设计的质量和水平，国家对电气制图的编制进行了严格的规范和标准化。

本文将对电气制图国家标准进行汇编，为电气工程从业人员提供参考和指导。

首先，我们来看国家标准GB 50171-2012《建筑电气设计规范》。

这一标准规定了建筑电气设计的基本要求和技术指标，包括电气图纸的编制要求、电气设备的选型和布置、电气线路的设计和敷设等内容。

这些规定对于保障建筑电气系统的安全可靠运行具有重要意义。

其次，国家标准GB 50539-2010《电气工程施工与验收规范》也是电气制图的重要依据。

该标准规定了电气工程施工的基本要求和验收标准，包括电气设备的安装和接线、电气线路的敷设和接地、电气保护和监控系统的调试和验收等内容。

电气制图作为电气工程施工的依据，必须符合该标准的规定。

此外，国家标准GB 50160-2008《电气装置的工程设计规范》也对电气制图进行了详细的规范。

该标准规定了电气装置的设计原则、设计参数和设计方法，包括电气设备的选型和配置、电气线路的布置和配电系统的设计等内容。

电气制图必须符合该标准的规定，才能保证电气装置的设计符合国家的要求。

最后，国家标准GB 50254-2008《电气工程施工质量验收规范》也对电气制图进行了相关规定。

该标准规定了电气工程施工的质量验收标准和方法，包括电气设备的安装质量、电气线路的敷设质量、电气保护和监控系统的调试质量等内容。

电气制图作为电气工程施工的依据，必须符合该标准的规定，才能保证电气工程施工的质量。

综上所述，电气制图国家标准对电气工程的设计、施工、运行和维护起着重要的指导作用。

电气工程从业人员必须严格遵守国家标准的规定，确保电气制图的准确、规范和可靠，为电气工程的安全和可靠运行提供保障。

希望本文的汇编能够为电气工程从业人员提供参考和指导，促进电气工程的发展和进步。

gb 电气制图标准GB 电气制图标准。

电气制图是电气工程中非常重要的一环，它是将电气设计方案通过图纸形式呈现出来，为电气施工和设备安装提供了依据。

而GB 电气制图标准则是对电气制图的规范和要求，它的制定对于保障电气工程的质量和安全具有重要意义。

首先，GB 电气制图标准对电气图纸的格式和内容进行了规定。

在电气图纸的绘制中，必须符合一定的格式要求，包括图幅、图式、标识等方面的规定。

同时，电气图纸的内容也必须符合标准规定，包括电气元件的符号、线路的布置、接线方式等，这些规定的制定是为了保证电气图纸的统一性和规范性，便于工程施工和设备安装人员的理解和操作。

其次，GB 电气制图标准对电气图符号的使用进行了规范。

在电气图纸中，各种电气元件和设备都有相应的符号表示，而这些符号的使用必须符合标准规定，以确保图纸的准确性和可读性。

比如，各种开关、插座、灯具等电气设备都有相应的标准符号，而不同的接线方式、电气连接也有相应的符号表示，这些符号的规范使用对于电气图纸的正确理解和使用至关重要。

另外，GB 电气制图标准还对电气图纸的注释和图例进行了规定。

在电气图纸中，除了电气元件和线路的表示外，还需要配合文字说明和图例来对图纸进行解释和说明。

而这些文字说明和图例的使用也必须符合标准规定，以确保图纸的清晰和完整。

比如，对于电气元件的额定参数、接线方式、安装要求等都需要通过文字说明和图例来进行详细说明，这些注释和图例的规范使用对于电气图纸的准确理解和使用具有重要意义。

总的来说，GB 电气制图标准的制定对于电气工程具有重要的指导意义，它规范了电气图纸的格式、内容、符号使用、注释和图例等方面的要求，为电气工程的设计、施工和设备安装提供了重要的依据。

因此，在进行电气制图时，必须严格遵守GB 电气制图标准的规定，确保图纸的准确、规范和可靠，为电气工程的顺利进行提供保障。

电气cad制图标准在电气CAD制图中，标准化是非常重要的，它可以确保图纸的一致性和准确性，提高工作效率和质量。

本文将介绍电气CAD制图标准的相关内容，希望能对大家有所帮助。

首先，电气CAD制图标准包括了图纸的格式、符号的使用、线型线重的规定等方面。

在绘制电气CAD图纸时，应当统一采用A4或A3纸张，图幅比例为1:1。

图纸的上部应标注工程名称、图号、图名、比例、编制者、审核者、审定者、绘图日期等信息，下部应标注比例尺。

图框的设置应符合国家标准，保证图纸的整洁、美观。

其次，符号的使用也是电气CAD制图中需要严格遵守的标准之一。

在绘制电气CAD图纸时，应当使用统一的符号标准，例如电气元件的符号、线路的符号等。

符号的大小、比例应当合理，清晰易辨。

此外，还应当注意符号的位置摆放，保证图纸的整体美观和易读性。

另外，线型线重的规定也是电气CAD制图中需要特别注意的标准之一。

线型的选择应当根据不同的线性质和用途来确定，例如虚线表示辅助线，实线表示主要线路等。

线重的设置也应当根据实际情况来确定，保证线条清晰、粗细适中，便于查看和打印。

除了以上提到的内容，电气CAD制图标准还包括了文字的规范、图纸的折叠和装订、图纸的审查和审核等方面。

在绘制电气CAD图纸时，应当统一采用宋体或仿宋字体，字号应当合适，清晰易读。

图纸的折叠和装订应当符合国家标准，保证图纸的整洁、牢固。

图纸的审查和审核应当由专业人员进行，确保图纸的准确性和合格性。

总的来说，电气CAD制图标准对于保证图纸的一致性和准确性非常重要，它涉及到图纸的格式、符号的使用、线型线重的规定、文字的规范、图纸的折叠和装订、图纸的审查和审核等方面。

只有严格遵守这些标准，才能够绘制出高质量的电气CAD图纸，提高工作效率和质量。

希望本文对大家在电气CAD制图标准方面有所帮助，谢谢阅读！。
