刚度矩阵的性质和存储

有限元法刚度矩阵在工程和科学领域，有限元法是一种强大而广泛应用的数值分析方法。

其中，刚度矩阵是有限元法中的一个核心概念，它对于准确描述结构的力学行为和求解问题起着至关重要的作用。

让我们从最基础的层面来理解刚度矩阵。

想象一下，我们有一个简单的弹簧系统。

弹簧的刚度表示它抵抗变形的能力，也就是施加一定的力会产生多大的位移。

在更复杂的结构中，比如桥梁、飞机机翼或者机械零件，每个部分都有自己的抵抗变形的特性，这些特性综合起来就可以用刚度矩阵来表示。

刚度矩阵的元素反映了结构中各个节点之间的相互作用关系。

例如，如果一个结构有多个节点，每个节点在不同方向上的位移都会受到其他节点位移的影响。

刚度矩阵中的元素就定量地描述了这种影响的大小。

从数学的角度来看，刚度矩阵通常是一个对称矩阵。

这意味着矩阵的上三角和下三角部分是对称的。

这种对称性是由于物理问题的本质所决定的，它反映了结构的力学性质在不同方向上的一致性。

那么，刚度矩阵是如何构建的呢？这需要我们对结构进行离散化处理。

将复杂的结构划分成许多小的单元，每个单元都有自己的特性方程。

通过对这些单元的特性进行组合和叠加，就可以得到整个结构的刚度矩阵。

在实际应用中，有限元软件会根据用户输入的结构几何形状、材料属性和边界条件等信息，自动生成刚度矩阵。

例如，在分析一个钢梁的弯曲问题时，软件会首先将钢梁划分为一系列的小单元，然后根据钢梁的材料弹性模量、横截面形状等计算每个单元的刚度，最终组合成整个钢梁的刚度矩阵。

刚度矩阵的大小取决于结构的自由度数量。

自由度是指结构能够独立运动的方向和方式。

例如，一个平面上的节点可能有两个平移自由度（x 和 y 方向），如果考虑转动，则还会增加自由度。

结构的自由度越多，刚度矩阵的规模就越大，计算的复杂度也会相应增加。

为了更直观地理解刚度矩阵，我们可以通过一个简单的例子来说明。

假设有一个由两个弹簧连接的两个质量块组成的系统。

每个质量块可以在水平方向上移动，那么这个系统就有两个自由度。

稀疏刚度矩阵存储稀疏刚度矩阵存储是一种在计算机科学和工程领域中常用的数据结构，用于有效地存储大规模稀疏矩阵的信息。

稀疏矩阵是指大部分元素为零的矩阵，而稀疏刚度矩阵则是在有限元分析等工程领域中常见的一种特殊矩阵，用于描述结构体系的刚度信息。

在实际工程计算中，由于稀疏刚度矩阵的特殊性，采用传统的存储方式会造成大量的存储空间浪费，而且会增加计算的复杂度和时间。

因此，研究者们提出了一种更加高效的稀疏矩阵存储方法，即稀疏刚度矩阵存储。

稀疏刚度矩阵存储的核心思想是只存储矩阵中非零元素的信息，通过记录非零元素的位置和数值，避免了存储大量冗余的零元素，从而节省了存储空间。

同时，稀疏矩阵存储方法还可以提高计算效率，因为在进行矩阵运算时，只需要考虑非零元素的计算，而无需关注零元素。

常见的稀疏刚度矩阵存储方法包括压缩稀疏行存储（Compressed Sparse Row, CSR）、压缩稀疏列存储（Compressed Sparse Column, CSC）和双重压缩稀疏矩阵存储（Compressed Row Storage, CRS）等。

这些存储方法在存储矩阵的非零元素时，采用不同的方式来组织和存储数据，以便更加高效地进行矩阵运算和计算。

在实际工程计算中，稀疏刚度矩阵存储方法被广泛应用于有限元分析、计算流体力学、结构优化等领域。

通过合理选择和使用稀疏矩阵存储方法，工程师和研究者们可以有效地提高计算效率，节约存储空间，从而更好地完成复杂结构体系的计算和分析工作。

总的来说，稀疏刚度矩阵存储是一种重要的数据存储方法，可以在工程计算和科学研究中发挥重要作用。

通过深入研究和应用稀疏矩阵存储方法，可以更好地解决大规模稀疏矩阵存储和计算的问题，为工程和科研工作提供更加有效的支持。

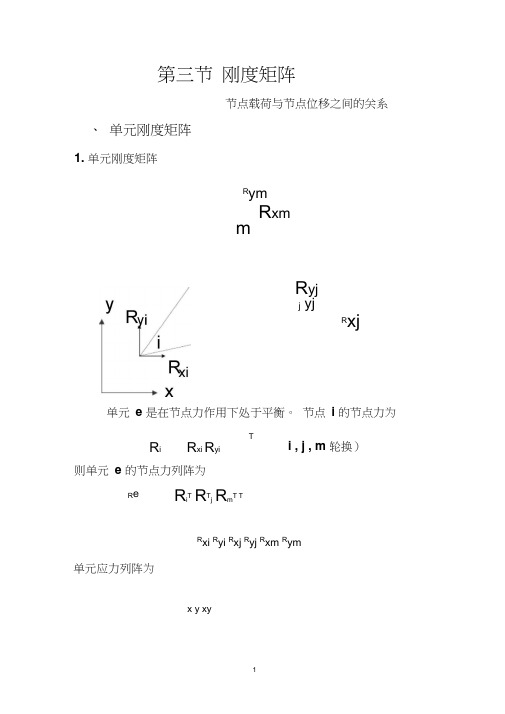

第三节 刚度矩阵节点载荷与节点位移之间的关系、 单元刚度矩阵1. 单元刚度矩阵RymR xmmR yjj yjRxj单元 e 是在节点力作用下处于平衡。

节点 i 的节点力为则单元 e 的节点力列阵为Rxi R yi R xj R yj R xm R ym单元应力列阵为x y xyTR iR xi R yii , j , m 轮换）R eR i T R T j R m T T假定弹性体的所有节点都产生一虚位移，单元 e 的三个节点的虚位移为eT*u i * v i * u *j v *j u *m v *m单元虚应变列阵为T**** x y xy参照式（ 3-7），则单元虚应变为 ee*B *作用在弹性体上的外力在虚位移上所做的功为：e T e *R e单元内的应力在虚应变上所做的功为：tdxdy*eT根据虚位移原理， 可得单元的虚功方程 *eTR eTeR e*eTtdxdyTB Ttdxdy故有eTR B tdxdy将式（3-10）代入，的e T eR B D B e tdxdy（3-27）B D B tdxdy简记为e e ek R （3-29）----- 上式表征单元节点力与节点位移之间的关系，称为单元刚度方程（单元平衡方程）其中e Tk B D B tdxdy （3-28）ek称之为单元刚度矩阵（简称为单刚），是6 6 矩阵。

如果单元的材料是均质的，矩阵 D 中的元素也是常量，且在三角形常应变的情况下，矩阵 B 中的元素也是常12数，当单元的厚度也是常数时，注意到 dxdy ，于是单元刚度矩阵可简化为e Tk B TD B t将单元刚度矩阵按节点号写成分块矩阵形式：3-30）e 66kii k ij k imk k kji jj jm k mi k mjkmm3-31）其中任一子块 k rs （r ，s=i ，j ，m ）是一个 2×2 子矩阵，Tk rs B r D B s t（r ， s=i ， j ，m ）1）对于 平面应力问题将 B 和平面应力问题的弹性矩阵 D 代入，得k rs B r T D B s tEt4 1 21 b r bsc r csb rc s11c r b s 1b rc sc r csb r b s（r ， s=i ， j ， 3-32）2）对于平面应变问题将 B 和平面应变问题的弹性矩阵 D 代入，得（r,s=i ，j ， m ）（3-33）注：是将式（ 3-32）中的 E, 分别换成 1 E2 和 1 ）2. 单元刚度矩阵的性质e1） k 的物理意义式（ 3-29）可完整写为可见每个节点在 x 和 y 方向上有二个平衡方程， 3 个节点共 有六个平衡方程。

hypermesh刚度矩阵提取标题：Hypermesh刚度矩阵提取与应用引言：在工程领域中，结构分析是一个关键的步骤，用于评估和优化设计。

而刚度矩阵是结构分析中的重要概念之一，它能够描述结构在应力和应变下的响应。

Hypermesh是一款常用于有限元分析（FEA）的前处理软件，具有强大的刚度矩阵提取功能，本文将详细讨论Hypermesh中刚度矩阵提取的方法及其应用。

一、Hypermesh简介1.1 Hypermesh的概述Hypermesh是由Altair Engineering公司开发的一款有限元前处理软件，它具有友好的用户界面和丰富的功能，被广泛应用于航天航空、汽车、机械和建筑工程等领域。

1.2 Hypermesh的刚度矩阵提取功能Hypermesh具有强大的刚度矩阵提取功能，可以根据给定的几何模型、材料属性和约束条件，自动生成结构的刚度矩阵。

刚度矩阵是描述结构在外力作用下的刚性行为的矩阵，可以用于解析分析和优化设计。

二、刚度矩阵的基本概念2.1 刚度矩阵的定义刚度矩阵是一个N×N矩阵，其中N是结构中自由度的数目。

刚度矩阵的元素表示结构中各自由度之间的相互关系和相互作用。

2.2 刚度矩阵的性质刚度矩阵是对称的，正定的，且具有零在对角线的性质。

这些性质使得刚度矩阵可以表示结构系统的稳定性和刚性。

三、Hypermesh中刚度矩阵提取的方法3.1 几何建模在Hypermesh中，需要先进行几何建模，包括创建结构模型、定义节点和单元等。

可以选择直接绘制几何模型，或导入CAD模型进行后续编辑。

3.2 材料属性定义根据结构的材料特性，在Hypermesh中定义材料属性，比如弹性模量、泊松比等。

这些材料属性将用于刚度矩阵的计算。

3.3 约束条件的设定在刚度矩阵的提取过程中，需要设定结构的边界条件，即约束条件。

Hypermesh提供了丰富的边界条件选择，可以固定节点的位移或设定节点的约束力等。

3.4 刚度矩阵的提取通过上述步骤的设定，可以直接在Hypermesh中提取结构的刚度矩阵。

整体及总体刚度矩阵的性质概述整体及总体刚度矩阵是一个方阵，其尺寸等于结构体系中自由度的个数。

整体刚度矩阵可以表示为K = [k11, k12, ..., k1n; k21,k22, ..., k2n; ..., kn1, kn2, ..., knn]，其中ki,j表示结构体系中第i个自由度在受到第j个自由度作用时的刚度系数。

总体刚度矩阵是整体刚度矩阵的一种特殊形式，在结构的分析与计算中较为常见。

总体刚度矩阵一般通过将各个单元的刚度矩阵逐个组合得到。

总体刚度矩阵包含了结构的所有自由度，反应了整个结构在受力作用下的刚度特性。

1. 对称性：整体及总体刚度矩阵是对称矩阵，即kij = kji。

这是由于结构在平衡状态下受力成立的一个基本条件。

对称性使得计算和分析过程更加简化，可以减少计算量。

2.正定性：整体及总体刚度矩阵是正定矩阵，即对于任意非零的向量v，v^TKv>0。

正定性保证了整体及总体刚度矩阵的特征值均为正数，即不存在零特征值。

这意味着结构不会出现无穷大的位移和变形，具有稳定性和可靠性。

3.奇异性：整体及总体刚度矩阵是奇异矩阵的条件是存在零特征值。

如果结构体系有刚度为零的单元或自由度，则整体及总体刚度矩阵的秩将小于其自由度的个数，从而成为奇异矩阵。

奇异性代表结构的不稳定性，需要进行特殊处理或修正。

4.加法性：整体及总体刚度矩阵具有加法性，即当结构被分解成若干个结构单元（子结构）时，每个子结构的刚度矩阵加和得到整个结构体系的刚度矩阵。

这使得结构计算和分析可以被分解和简化，提高了效率。

5.可逆性：整体及总体刚度矩阵是可逆矩阵，即存在逆矩阵K^(-1)，使得K·K^(-1)=K^(-1)·K=I。

逆矩阵的存在保证了结构计算的唯一性，可以通过刚度矩阵求解结构的位移和反力。

6.非线性性：整体及总体刚度矩阵的计算涉及到结构的几何非线性和材料非线性。

当结构存在较大的变形和应力非线性时，刚度矩阵的计算需要进行迭代，并考虑材料的非线性特性。
