悬垂线夹(XGU型)

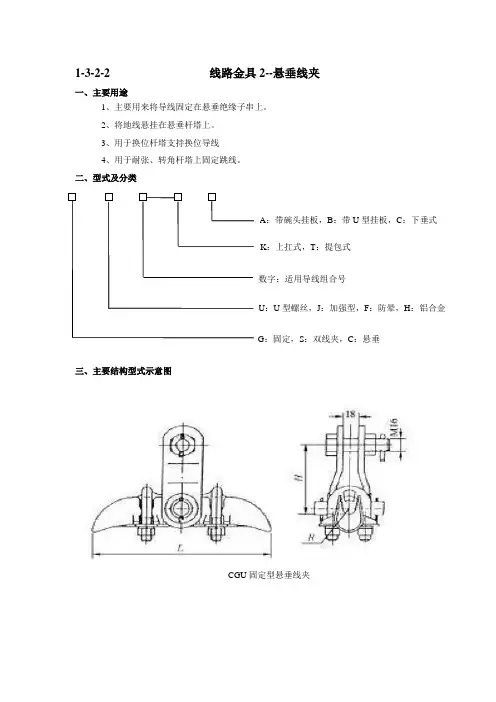

1-3-2-2 线路金具2--悬垂线夹一、主要用途1、主要用来将导线固定在悬垂绝缘子串上。

2、将地线悬挂在悬垂杆塔上。

3、用于换位杆塔支持换位导线4、用于耐张、转角杆塔上固定跳线。

二、型式及分类三、主要结构型式示意图CGU 固定型悬垂线夹A ：带碗头挂板，B ：带U 型挂板，C ：下垂式数字：适用导线组合号U ：U 型螺丝，J ：加强型，F ：防晕，H ：铝合金 G ：固定，S ：双线夹，C ：悬垂 K ：上扛式，T ：提包式固定型悬垂线夹（带碗头挂板）固定型悬垂线夹（带U型挂板）CGF防晕型下垂式悬垂线夹防晕型上扛式悬垂线夹提包式悬垂线夹CGJ加强型悬垂线夹CSH垂直排列双线夹四、主要技术要求（包括但不限于）根据国家标准“电力金具通用技术条件”（GB2314-2008）4.1.2船式悬垂线夹，其船体线槽的曲率半径应不小于导线、地线直径的8倍。

4.1.3悬垂线夹应具有一个能允许船体回转的水平轴。

4.1.4悬垂线夹应明确使用的限定范围，如最大出口角、最小出口角和允许回转角等。

4.1.5悬垂线夹的设计应减少微风振动对导线、地线产生的影响，并应避免对导线、地线产生应力集中或损伤，悬垂线夹的设计还应考虑在导线、地线不平衡张力的作用下，减少船体回转轴的磨损。

4.1.6固定型悬垂线夹对导线、地线的握力，与其导线、地线计算拉断力之比应不小于表1（略）的规定，或由供需双方商定。

4.1.7悬垂线夹与被安装的导线、地线间应有充分的接触面，以减少由故障电流引起的损伤。

五、外观质量要求（包括但不限于）1、悬垂线夹线槽表面及压板压紧导线的表面应无毛刺、凸出物及足以磨损导线的缺陷。

2、线夹挂板及重要部位不应有裂纹、砂眼及足以降低线夹强度的缺陷。

3、防晕型线夹外表面应光洁无毛刺。

六、有关照片7503：一般线路地线单悬垂金具串，破坏载荷120kN。

0514：一般线路地线双悬垂金具串，破坏载荷160kN。

3946：大跨越地线悬垂线夹，缠绕两层预绞丝护线条，破坏载荷160kN。

电力金具选型手册输电线路金具选型电力线路金具选型手册（2007版）目录：A悬垂线夹1、悬垂线夹（XGU中心回转式）2、悬垂线夹（XGU带碗头挂板）3、悬垂线夹（XGU带U形挂板）4、悬垂线夹（XGU防磨型）5、悬垂线夹（XGT型）6、悬垂线夹（XGT、XGJ）7、悬垂线夹（XGH提包式）本手册主要介绍电力线路金具中的悬垂线夹。

悬垂线夹是一种用于固定电力线路的金具，具有承载能力强、安装方便等优点。

以下是各种型号的详细介绍：1、悬垂线夹（XGU中心回转式）该型号悬垂线夹采用中心回转式设计，可以使电缆得到更好的支撑和固定，适用于各种电力线路。

2、悬垂线夹（XGU带碗头挂板）该型号悬垂线夹带有碗头挂板，可以更好地固定电力线路，适用于各种电力线路。

3、悬垂线夹（XGU带U形挂板）该型号悬垂线夹带有U形挂板，适用于各种电力线路，具有安装方便、承载能力强等优点。

4、悬垂线夹（XGU防磨型）该型号悬垂线夹采用防磨设计，可以有效地延长使用寿命，适用于各种电力线路。

5、悬垂线夹（XGT型）该型号悬垂线夹采用特殊材料制造，具有抗腐蚀、耐磨损等特点，适用于各种电力线路。

6、悬垂线夹（XGT、XGJ）该型号悬垂线夹采用多种材料制造，具有承载能力强、安装方便等优点，适用于各种电力线路。

7、悬垂线夹（XGH提包式）该型号悬垂线夹采用提包式设计，可以更好地固定电力线路，适用于各种电力线路。

总之，本手册介绍的各种型号的悬垂线夹具有各自的特点和优点，可以根据实际需要进行选择和使用。

8、悬垂线夹（XGF 500KV线路用）本款悬垂线夹适用于500KV线路，采用XGF设计，具有良好的悬挂性能和耐腐蚀性能。

该线夹的使用可以有效提高线路的稳定性和安全性。

9、悬垂线夹（XGF下垂式500KV线路用）XGF下垂式500KV线路用悬垂线夹是一种专门为下垂线路设计的线夹，其设计能够有效降低线路的下垂量，提高线路的稳定性和安全性。

该线夹还具有良好的耐腐蚀性能和悬挂性能。

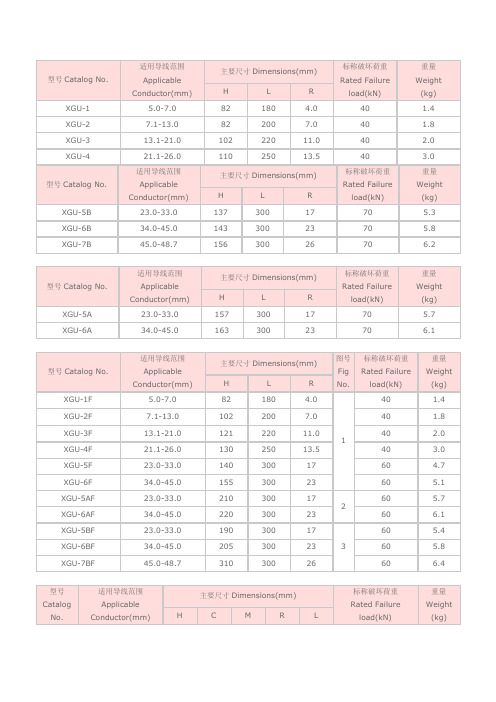

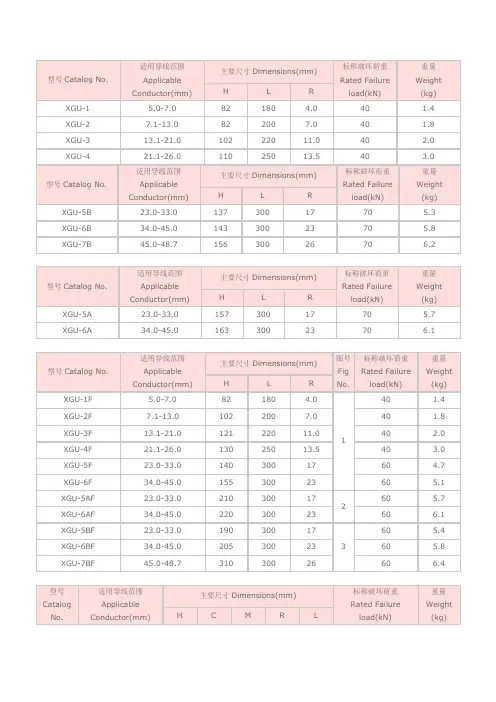

悬垂线夹一、悬垂线夹上海石兰机电设备有限公司型号适用绞线直径范围(包括加包缠物) 破坏荷重不小于（KN）重量(Kg)XGU-1 6.0-7.0 40 1.4XGU-2 7.1-13 40 1.8XGU-3 13.1-21.0 40 2.0XGU-4 21.1-26.0 40 3.0二、悬垂线夹（带碗头挂板）上海石兰机电设备有限公司型号适用绞线直径范围(包括加包缠物) 破坏荷重不小于（KN）重量(Kg)XGU-5A 23.1-33.0 60 5.7XGU-6A 34.0-45.0 60 6.1三、悬垂线夹（带U型板）上海石兰机电设备有限公司型号适用绞线直径范围(包括加包缠物) 破坏荷重不小于（KN）重量(Kg)XGU-5B 23.0-33.0 60 5.4XGU-6B 34.0-45.0 60 5.8四、悬垂线夹（带U型板）上海石兰机电设备有限公司型号适用绞线直径范围(包括加包缠物) 破坏荷重不小于（KN）重量(Kg)XGJ-2 11.0-13.0 90 3.8XGJ-5 23.0-43.0 120 9.0五、悬垂线夹（双线夹垂直排列）上海石兰机电设备有限公司型号适用绞线直径范围(包括加包缠物) 破坏荷重不小于（KN）重量(Kg)XCS-4 21.0-26 70 9.3XCS-5 23.0-33.0 100 14.6XCS-6 34.0-45.0 100 15.0耐张线夹上海石兰机电设备有限公司一、耐张线夹（螺栓型）上海石兰机电设备有限公司型号适用绞线直径范围(mm)(包括加包缠物) 破坏荷重不小于(KN) 重量(Kg)NLD-1 5.0-10.0 20 1.3NLD-2 10.1-14.0 40 2.1NLD-3 14.0-18.0 70 4.6NLD-4 18.1-23.0 90 7.0ND-201 5.0-10.0 20 1.1ND-202 10.1-14.0 40 1.9ND-203 14.0-18.0 70 4.2ND-204 18.1-23.0 90 6.4联结金具上海石兰机电设备有限公司一、球头挂环（Q型、QP型、QH型）上海石兰机电设备有限公司型号Q-7 QP-7 QP-10 QP-16 QP-21QP-30 QH-7二、碗头挂板（W型）上海石兰机电设备有限公司型号W-7A w-7B三、碗头挂板（WS型）上海石兰机电设备有限公司型号WS-7 WS-10 WS-16 WS-21R WS-30R四、U型挂环上海石兰机电设备有限公司型号U-7 U-10 U-12 U-16 U-20U-25 U-30 U-50五、挂环（延长环）上海石兰机电设备有限公司型号PH-7 PH-10 PH-12 PH-16 PH-21PH-25 PH-30六、挂环（直角环）上海石兰机电设备有限公司型号ZH-7七、拉杆（YL型）上海石兰机电设备有限公司型号YL-1040 YL-1243 YL-1643 YL-2543 YL-3043八、挂板（Z型）上海石兰机电设备有限公司型号Z-7 Z-10 Z-12 Z-16 Z-21Z-25九、挂板（ZS型）上海石兰机电设备有限公司型号ZS-7 ZS-10 ZS-665十、挂板（PS型）型号PS-7十一、挂板（P型）上海石兰机电设备有限公司型号P-7 P-10 P-12 P-16 P-21P-2118 P-2124 P-2130 P-2136 P-2142P-2148 P-2154 P-30 P-3018 P-3024P-3030 P-3036 P-3042 P-3048 P-3054十二、挂板（UB型）上海石兰机电设备有限公司型号UB-7 UB-10 UB-12 UB-16 UB-21UB-30 UB-12T UB-16T UB-21T UB-30T十三、U型螺丝上海石兰机电设备有限公司型号UJ-1880 UJ-2080 UJ-2280接续金具上海石兰机电设备有限公司一、接线管（钢绞线用）上海石兰机电设备有限公司型号JY-35G JY-55G JY-80G JY-100G JY-50G JY-70G二、接续管（钢绞线用、爆压搭接）上海石兰机电设备有限公司型号JBD-35G JBD-55G JBD-80G JBD-100G JBD-50G JBD-70G三、接续管（铝绞线用）上海石兰机电设备有限公司型号JY-150L JY-185L JY-210L JY-240L JY-300L JY-400LJY-500L JY-630L JY-800L四、接续管（钢芯铝绞线用、爆压）上海石兰机电设备有限公司型号JYB-300/40 JYB-300/50 JYB-300/70 JYB-400/50 JYB-400/65 JYB-400/95JYB-500/65五、接续管（铝绞线用、钳压）上海石兰机电设备有限公司型号LJ-16L LJ-25L LJ-35L LJ-50L LJ-70L LJ-95LLJ-120L LJ-150L LJ-185L六、接续管（钢芯铝绞线用、钳压）上海石兰机电设备有限公司型号JT-10/2 JT-16/3 JT-25/4 JT-36/6 JT-50/8 JT-70/10JT-95/15 JT-95/20 JT-120/7 JT-120/20 JT-150/8 JT-150/20JT-150/25 JT-185/10 JT-185/25 JT-185/30 JT-210/10 JT-210/25JT-210/35 JT-240/30 JT-240/40七、接续管（钢芯铝绞线用、爆压搭接）上海石兰机电设备有限公司型号JTB-35/6 JTB-50/8 JTB-70/10 JTB-95/15 JTB-95/20 JTB-120/7 JTB-120/20 JTB-150/8 JTB-150/20 JTB-150/25 JTB-185/10 JTB-185/25 JTB-185/30 JTB-210/10 JTB-210/25 JTB-210/35 JTB-240/30 JTB-240/40八、接续管（钢芯铝绞线用、液压搭接）上海石兰机电设备有限公司型号JYD-240/30 JYD-240/30 JYD-240/55 JYD-300/15 JYD-300/20 JYD-300/25 JYD-300/40 JYD-300/50 JYD-300/70 JYD-400/20 JYD-400/25 JYD-400/35 JYD-400/50 JYD-400/65 JYD-500/35 JYD-500/45 JYD-500/65 JYD-630/45JYD-630/55 JYD-800/55 JYD-800/70九、接续管（钢芯铝绞线用、液压搭接）上海石兰机电设备有限公司型号JY-240/30 JY-240/40 JY-240/55 JY-300/15 JY-300/20 JY-300/25 JY-300/40 JY-300/50 JY-300/70 JY-400/20 JY-400/25 JY-400/35JY-400/50 JY-400/65 JY-400/95 JY-500/35 JY-500/45 JY-500/65JY-630/45 JY-630/55 JY-630/80 JY-800/55 JY-800/70 JY-800/100 十、补修管上海石兰机电设备有限公司型号JX-185/10 JX-185 JX-210 JX-240 JX-240/55 JX-300/15 JX-300 JX-300/70 JX-400 JX-400/65 JX-400/95 JX-500JX-630 JX-800/55 JX-800 JX-35G JX-50G JX-70GJX-100G十一、并沟线夹上海石兰机电设备有限公司型号JBB-1 JBB-2 JBB-3 JB-0 JB-1 JB-2JB-3 JB-4十二、跳线线夹（压缩型）上海石兰机电设备有限公司型号JYT-35/6 JYT-50/8 JYT-70/10 JYT-95/15 JYT-120/7 JYT-120/20 JYT-150/8 JYT-150/20 JYT-150/25 JYT-185/10 JYT-185/25 JYT-185/30 JYT-210/10 JYT-210/25 JYT-210/35保护金具上海石兰机电设备有限公司一、防振锤上海石兰机电设备有限公司型号适用绞线外径重量(Kg)钢绞线铝绞线或铜铝绞线FD-1 7.5-9.6 1.5FD-2 10.8-14.0 2.4FD-3 14.5-17.5 4.5FD-4 18.1-22.0 5.6FD-5 23.0-29.0 7.2FD-6 29.0-35.0 8.6FD-35 7.8 1.8FD-50 9.0-9.6 2.4FD-70 11.0-11.5 4.2FD-100 13.0 5.9二、防振锤（500kv线路用）上海石兰机电设备有限公司型号适用绞线直径重量FF-5 23.0-28.0 7.4三、间隔棒（FJQ型）上海石兰机电设备有限公司型号适用导线外径轴向荷重不小于(KN) 重量(Kg)FJQ-404 18.1-22.0 7 1.00FJQ-405 23.0-29.0 10 1.20FJQ-204 18.1-22.0 7 0.85FJQ-205 23.0-29.0 10 1.05FJQ-455 23.0-30.8 10 2.45四、铝包带上海石兰机电设备有限公司规格厚度（mm）宽度（mm）重量（Kg/m）1×10 1.0 10 0.027五、悬重锤及其附件上海石兰机电设备有限公司名称型号重量备注重锤挂板ZG-1 0.28 适用安装在XGU-4悬锤线夹上ZG-2 0.29 适用安装在XGU-5、6悬锤线夹上重锤座ZJ-1 1.50 见联结金具重锤片ZC-1 15平行挂板PS-7 0.53六、重锤片（500KV线路用）上海石兰机电设备有限公司型号重量（Kg）ZC-18 21.8拉线金具上海石兰机电设备有限公司一、楔型线夹型号适用钢绞线破坏荷重不小于（KN）重量(Kg)型号外径（mm）NX-1 GJ-25-35 6.6-7.8 45 1.5NX-2 GJ-50-80 9.0-11.5 88 2.4NX-3 GJ-100-120 13.0-14.0 143 4.5NX-4 GJ-35-150 15.0 164 5.6二、UT型线夹（可调式）上海石兰机电设备有限公司型号适用钢绞线破坏荷重不小于（KN）重量(Kg)型号外径（mm）NUT-1 GJ-25-35 6.6-7.8 45 2.1NUT-2 GJ-50-80 9.0-11.5 88 3.2NUT-3 GJ-100-120 13.0-14.0 143 5.4NUT-4 GJ-35-150 15.0 164 7.2三、NLY型线夹（压接可调式）上海石兰机电设备有限公司型号适用钢绞线握着力不小于（KN）重量(Kg)型号标记NLY-100B GJ1200-75125kg/mm2 1×19-13 120 5.60NLY-120B 1×19-14 140 7.28NLY-135B 1×19-15 155 7.68NLY-100C GB1200-881370N/mm2 1×19-13 130 5.83NLY-125C 1×19-14.5 165 7.87NLY-150C 1×19-16 200 11.84四、拉线用U型挂环上海石兰机电设备有限公司规格破坏荷重不小于（KN）重量（Kg/m）UL-7 70 0.65UL-10 100 0.92UL-12 120 1.40UL-16 160 1.64UL-21 210 2.90五、钢线卡子上海石兰机电设备有限公司型号适用钢绞线外径（mm）重量（Kg/m）JK-7 6.6-7.8 0.20JK-2 9.0-11.5 0.32六、平行挂板（PD型）上海石兰机电设备有限公司型号破坏荷重不小于（KN）重量（Kg/m）PD-7 70 0.45PD-10 100 0.67PD-12 120 0.94Ｔ接金具上海石兰机电设备有限公司一、T型线夹（螺栓型）上海石兰机电设备有限公司型号适用导线外径（mm）重量（Kg/m）母线／引下线TL-11 7.5-9.6/7.5-9.6 0.71TL-21 10.8-14.0/7.5-9.6 0.78TL-22 10.8-14.0/10.8-14.0 0.79TL-31 14.5-17.5/7.5-9.6 1.07TL-32 14.5-17.5/10.8-14.0 1.06TL-33 14.5-17.5/14.5-17.5 1.05TL-41 18.1-22.2/7.5-9.6 1.13TL-42 18.1-22.0/10.8-14.0 1.13TL-43 18.1-22.0/14.5-17.5 1.12TL-44 18.1-22.0/18.1-22.0 1.17设备线夹上海石兰机电设备有限公司一、设备线夹（螺栓型、A型）上海石兰机电设备有限公司型号适用导线外径(mm) 螺栓数量重量(Kg)SL-1A 7.5-9.6 4 0.34SL-2A 10.8-14.0 4 0.36SL-3A 14.5-17.5 6 0.48SL-4A 18.1-22.0 6 0.51二、设备线夹（螺栓型、B型）上海石兰机电设备有限公司型号适用导线外径(mm) 螺栓数量重量(Kg)SL-1B 7.5-9.6 4 0.34SL-2B 10.8-14.0 4 0.36SL-3B 14.5-17.5 6 0.48SL-4B 18.1-22.0 6 0.51三、铜铝过渡设备线夹（螺栓型、A型）上海石兰机电设备有限公司型号适用导线外径(mm) 螺栓数量重量(Kg)SLG-1A 7.5-9.6 4 0.37SLG-2A 10.8-14.0 4 0.43SLG-3A 14.5-17.5 6 0.70SLG-4A 18.1-22.0 6 0.73四、铜铝过渡设备线夹（螺栓型、B型）上海石兰机电设备有限公司型号适用导线外径(mm) 螺栓数量重量(Kg)SLG-1B 7.5-9.6 4 0.37SLG-2B 10.8-14.0 4 0.43SLG-3B 14.5-17.5 6 0.70SLG-4B 18.1-22.0 6 0.73五、铜铝过渡板上海石兰机电设备有限公司型号重量(Kg) 型号重量(Kg)MG-50×50.15 MG-80×100.82MG-63×6.30.33 MG-100×8 1.01MG-63×80.42 MG-100×10 1.26MG-63×100.53 MG-125×8 1.54MG-80×6.30.52 MG-125×10 1.92MG-80×80.66 MG-125×12.5 2.4电站金具上海石兰机电设备有限公司一、硬母线固定金具［矩形母线平放固定金具（户内一片）］上海石兰机电设备有限公司型号适用母线宽度(mm) 适用支柱绝缘子螺径重量(Kg)MNP-101 63 M10 0.42MNP-102 80 0.46MNP-103 100 0.58MNP-104 125 0.62MNP-105 63 M16 0.41MNP-106 80 0.45MNP-107 100 0.57MNP-108 125 0.61一、硬母线固定金具［矩形母线平放固定金具（户内二片）］上海石兰机电设备有限公司型号适用母线宽度(mm) 适用支柱绝缘子螺径重量(Kg)MNP-201 63 M10 0.70MNP-202 80 0.75MNP-203 100 0.95MNP-204 125 1.00MNP-205 63 M16 0.70MNP-206 80 0.75MNP-207 100 0.95MNP-208 125 1.00三、矩形母线间隔垫上海石兰机电设备有限公司型号标称规格重量(Kg)MJG-01 M10×1000.12MJG-02 M10×1200.14MJG-03 M10×1400.15MJG-04 M10×1600.16四、软母线间隔棒上海石兰机电设备有限公司型号适用导线外径(mm) 重量(Kg)MRJ-4/120 18.1-22.0 0.94MRJ-5/120 23.0-29.0 1.14MRJ-6/120 29.1-35.0 1.21MRJ-4/200 18.1-22.0 0.85MRJ-5/200 23.0-29.0 0.98MRJ-6/200 29.1-35.0 1.12五、母线伸缩节（母线与母线连接）上海石兰机电设备有限公司型号重量(Kg) 型号重量(Kg)MS-63×6.30.39 MS-100×10 1.31MS-80×6.30.53 MS-125×8 1.37MS-80×80.70 MS-125×10 1.80MS-100×80.99 MS-125×12.5 2.10六、母线伸缩节（母线与设备连接）上海石兰机电设备有限公司型号重量(Kg) 型号重量(Kg)MS-63×6.30.55 MS-100×10 2.01MS-80×6.30.79 MS-125×8 2.22MS-80×8 1.05 MS-125×10 2.87MS-100×8 1.54 MS-125×12.5 3.43一、线路金具上海石兰机电设备有限公司（一）悬垂线夹>>1、悬垂线夹2、悬垂线夹（带碗头挂板）3、悬垂线夹（带U形挂板）4、悬垂线夹（加强形）5、悬垂线夹（双线夹垂直排列）（二）耐张线夹>> 上海石兰机电设备有限公司1、耐张线夹（螺栓型）（三）联结金具>>1、球头挂环（Q、QP、OH型）2、碗头挂板（W型）3、碗头挂板（WS型）4、U形挂环5、挂环（延长环）6、挂环（直角环）7、拉环（YL型）8、挂板（Z型）9、挂板（ZS型）10、挂板（PS型）11、挂板（P型）12、挂板（UB型）13、U型螺丝14、调整板（DB型）15、U形螺丝16、调整板（PT型）17、牵引板（QY型）18、联板（L型）19、联板（LF型）20、联板（LV型）21、联板（LS型）22、联板（LJ型）23、联板（LL型）24、联板（LK型）25、联板（LX型）26、避雷线悬垂吊架（四）接续金具>> 上海石兰机电设备有限公司1、接续管（钢绞线用）2、接续管（钢绞线用、爆压塔）3、接续管（铝绞线用）4、接续管（钢芯铝绞线用、爆压）5、接续管（铝绞线用、钳压）6、接续管（钢芯绞线用、钳压）7、接续管（钢芯铝绞线用、爆压搭接）8、接续管（钢芯铝绞线用、液压搭接）9、接续管（钢芯铝绞线用、液压钢芯对接）10、补修管11、并沟线夹12、跳线线夹（压缩型）（五）保护金具>> 上海石兰机电设备有限公司1、防振锤2、防振锤（500KV线路用）3、间隔棒（FJQ型）4、铝包带5、悬重锤及其附件6、重锤片（500KV路用）（六）拉线金具>> 上海石兰机电设备有限公司1、楔型线夹2、UT型线夹（可调式）3、NLY型线夹（压接、可调式）4、拉线用U型挂环5、钢线卡子6、平行挂板（PD型）二、变电金具上海石兰机电设备有限公司（七）T接金具>>1、T形线平（螺栓型）（八）设备线夹>>1、设备线夹（压缩型、A型）2、设备线夹（压缩型、B型）3、铜铝过渡板4、铜铝过渡设备线夹（螺栓型、A型）5、铜铝过渡设备线夹（螺栓型、B型）三、电站金具（大电流母线金具）上海石兰机电设备有限公司（九）电站金具>>1、硬母线固定金具（矩形母线）（1）矩形母线平放固定金具（户内一片）（2）矩形母线平放固定金具（户内二片）（3）矩形母线间隔垫2、软母线固定金具（1）软母线间隔棒3、母线伸缩节（1）母线伸缩节（母线与母线连接）（2）母线伸缩节（母线与设备连接）双铁头瓷拉棒耐张串材料表GT-35 堵油铜连接管上海石兰电力设备有限公司GT-G-120( 直通铜铝连接管上海石兰电力设备有限公司GL-G-150 直通铜连接管上海石兰电力设备有限公司OT-400A 铜开口上海石兰电力设备有限公司DT-185 铜接线端子上海石兰电力设备有限公司SYG-70 压接型铜铝设备线夹上海石兰电力设备有限公司SY-70 压接型铝设备线夹上海石兰电力设备有限公司SYT-150 压接型铜设备线夹上海石兰电力设备有限公司GTL-120 堵油铜铝连接管上海石兰电力设备有限公司JT-100A 铜接线夹上海石兰电力设备有限公司JB-4 铝并沟线上海石兰电力设备有限公司SLG-1A 铜铝设备线夹上海石兰电力设备有限公司STL-7 铜铝设备线夹上海石兰电力设备有限公司NY-300/50 液压型耐张线夹上海石兰电力设备有限公司SBG-M12 变压器用铜铝线夹上海石兰电力设备有限公司SL-1A 铝设备线夹上海石兰电力设备有限公司JL-200A 铝接线夹上海石兰电力设备有限公司UL-12 接线U型挂环上海石兰电力设备有限公司PS-7 平行挂板上海石兰电力设备有限公司JT-70 接线管上海石兰电力设备有限公司JTB-185 爆压管上海石兰电力设备有限公司DB-7 调整板上海石兰电力设备有限公司SBT-M20 变压器用铜线夹上海石兰电力设备有限公司NUTF-2 防盗型线夹上海石兰电力设备有限公司LV-1020 联板上海石兰电力设备有限公司LV-2015 联板上海石兰电力设备有限公司LV-0712 联板上海石兰电力设备有限公司JK-1 铜丝卡子上海石兰电力设备有限公司JK-2 铜丝卡子上海石兰电力设备有限公司SBG-1-M20 变压器用铜铝线夹上海石兰电力设备有限公司SBT-M12 变压器用铜线夹上海石兰电力设备有限公司SBT-M14 变压器用铜线夹上海石兰电力设备有限公司SBT-M16 变压器用铜线夹上海石兰电力设备有限公司SBT-M18 变压器用铜线夹上海石兰电力设备有限公司SBT-1-M12 变压器用铜线夹上海石兰电力设备有限公司SBT-1-M14 变压器用铜线夹上海石兰电力设备有限公司SBT-1-M16 变压器用铜线夹上海石兰电力设备有限公司SBT-1-M18 变压器用铜线夹上海石兰电力设备有限公司SBT-1-M20 变压器用铜线夹上海石兰电力设备有限公司Q-7 球头挂环上海石兰电力设备有限公司QP-7 球头挂环上海石兰电力设备有限公司QP-10 球头挂环上海石兰电力设备有限公司NUTF-3 防盗型线夹上海石兰电力设备有限公司NX-1 楔型线夹上海石兰电力设备有限公司NX-2 楔型线夹上海石兰电力设备有限公司NX-3 楔型线夹上海石兰电力设备有限公司NLD-1 耐张线夹上海石兰电力设备有限公司NLD-2 耐张线夹上海石兰电力设备有限公司NLD-3 耐张线夹上海石兰电力设备有限公司NLD-4 耐张线夹上海石兰电力设备有限公司JBB-1 铁并沟线夹上海石兰电力设备有限公司JBB-2 铁并沟线夹上海石兰电力设备有限公司JBB-3 铁并沟线夹上海石兰电力设备有限公司TL-11 T型线夹上海石兰电力设备有限公司JT-240 接线管上海石兰电力设备有限公司JTB-16 爆压管上海石兰电力设备有限公司JTB-25 爆压管上海石兰电力设备有限公司JTB-35 爆压管上海石兰电力设备有限公司JTB-50 爆压管上海石兰电力设备有限公司JTB-70 爆压管上海石兰电力设备有限公司JTB-95 爆压管上海石兰电力设备有限公司JTB-120 爆压管上海石兰电力设备有限公司JTB-150 爆压管上海石兰电力设备有限公司TL-22 T型线夹上海石兰电力设备有限公司TL-33 T型线夹上海石兰电力设备有限公司TL-44 T型线夹上海石兰电力设备有限公司XGU-1 悬垂线夹上海石兰电力设备有限公司XGU-2 悬垂线夹上海石兰电力设备有限公司XGU-3 悬垂线夹上海石兰电力设备有限公司XGU-4 悬垂线夹上海石兰电力设备有限公司FD-1 防震垂上海石兰电力设备有限公司FD-2 防震垂上海石兰电力设备有限公司FD-3 防震垂上海石兰电力设备有限公司FD-4 防震垂上海石兰电力设备有限公司FD-35 防震垂上海石兰电力设备有限公司FD-50 防震垂上海石兰电力设备有限公司DB-10 调整板上海石兰电力设备有限公司PT-7 调整板上海石兰电力设备有限公司PT-10 调整板上海石兰电力设备有限公司L-1040 联板上海石兰电力设备有限公司L-1240 联板上海石兰电力设备有限公司L-1640 联板上海石兰电力设备有限公司L-2040 联板上海石兰电力设备有限公司LV-3018 联板上海石兰电力设备有限公司Z-10 直角挂板上海石兰电力设备有限公司ZS-7 直角挂板上海石兰电力设备有限公司ZS-10 直角挂板上海石兰电力设备有限公司PH-7 延长环上海石兰电力设备有限公司PH-10 延长环上海石兰电力设备有限公司PH-12 延长环上海石兰电力设备有限公司PH-16 延长环上海石兰电力设备有限公司PH-20 延长环上海石兰电力设备有限公司P-7 平行挂板上海石兰电力设备有限公司P-10 平行挂板上海石兰电力设备有限公司UB-7 UB型挂板上海石兰电力设备有限公司U-1870 U型螺丝上海石兰电力设备有限公司U-1880 U型螺丝上海石兰电力设备有限公司U-2080 U型螺丝上海石兰电力设备有限公司UJ-1880 U型螺丝上海石兰电力设备有限公司UJ-2080 U型螺丝上海石兰电力设备有限公司W-7A 碗头挂板上海石兰电力设备有限公司W-7B 碗头挂板上海石兰电力设备有限公司WS-7 碗头挂板上海石兰电力设备有限公司WS-10 碗头挂板上海石兰电力设备有限公司NUT-1 U型线夹上海石兰电力设备有限公司NUT-2 U型线夹上海石兰电力设备有限公司NUT-3 U型线夹上海石兰电力设备有限公司NUTF-1 防盗型线夹上海石兰电力设备有限公司JT-35(2) 接线管上海石兰电力设备有限公司JT-50(2) 接线管上海石兰电力设备有限公司JT-95(2) 接线管上海石兰电力设备有限公司JT-120(2) 接线管上海石兰电力设备有限公司JT-150(2) 接线管上海石兰电力设备有限公司SYT-630(2) 压接型铜设备线夹上海石兰电力设备有限公司SL-1B 铝设备线夹上海石兰电力设备有限公司SL-2 铝设备线夹上海石兰电力设备有限公司SL-3 铝设备线夹上海石兰电力设备有限公司SL-4 铝设备线夹上海石兰电力设备有限公司JTL-100A 铜铝接线夹上海石兰电力设备有限公司JTL-200A 铜铝接线夹上海石兰电力设备有限公司JTL-300A 铜铝接线夹上海石兰电力设备有限公司JTL-400A 铜铝接线夹上海石兰电力设备有限公司JTL-500A 铜铝接线夹上海石兰电力设备有限公司JTL-600A 铜铝接线夹上海石兰电力设备有限公司JTL-800A 铜铝接线夹上海石兰电力设备有限公司JTL-1000A 铜铝接线夹上海石兰电力设备有限公司JL-100A 铝接线夹上海石兰电力设备有限公司U-7 U型挂环上海石兰电力设备有限公司U-10 U型挂环上海石兰电力设备有限公司U-12 U型挂环上海石兰电力设备有限公司U-16 U型挂环上海石兰电力设备有限公司U-20 U型挂环上海石兰电力设备有限公司U-25 U型挂环上海石兰电力设备有限公司U-30 U型挂环上海石兰电力设备有限公司ZH-7 直角环上海石兰电力设备有限公司PD-7 挂板上海石兰电力设备有限公司PD-10 挂板上海石兰电力设备有限公司PD-12 挂板上海石兰电力设备有限公司UL-10 接线U型挂环上海石兰电力设备有限公司UL-16 接线U型挂环上海石兰电力设备有限公司UL-20 接线U型挂环上海石兰电力设备有限公司Z-7 直角挂板上海石兰电力设备有限公司JTB-240 爆压管上海石兰电力设备有限公司NY-120 液压型耐张线夹上海石兰电力设备有限公司NY-150 液压型耐张线夹上海石兰电力设备有限公司NY-185 液压型耐张线夹上海石兰电力设备有限公司NY-240/40 液压型耐张线夹上海石兰电力设备有限公司NY-240/55 液压型耐张线夹上海石兰电力设备有限公司NY-300/15 液压型耐张线夹上海石兰电力设备有限公司NY-300/20 液压型耐张线夹上海石兰电力设备有限公司NY-300/25 液压型耐张线夹上海石兰电力设备有限公司NY-300/40 液压型耐张线夹上海石兰电力设备有限公司NY-400/20 液压型耐张线夹上海石兰电力设备有限公司NY-400/25 液压型耐张线夹上海石兰电力设备有限公司NY-400/35 液压型耐张线夹上海石兰电力设备有限公司NY-400/50 液压型耐张线夹上海石兰电力设备有限公司NY-500/35 液压型耐张线夹上海石兰电力设备有限公司NY-500/45 液压型耐张线夹上海石兰电力设备有限公司NY-500/65 液压型耐张线夹上海石兰电力设备有限公司NY-630/45 液压型耐张线夹上海石兰电力设备有限公司SBG-M14 变压器用铜铝线夹上海石兰电力设备有限公司SBG-M16 变压器用铜铝线夹上海石兰电力设备有限公司SBG-M18 变压器用铜铝线夹上海石兰电力设备有限公司SBG-M20 变压器用铜铝线夹上海石兰电力设备有限公司SBG-M22 变压器用铜铝线夹上海石兰电力设备有限公司SBG-1-M12 变压器用铜铝线夹上海石兰电力设备有限公司SBG-1-M14 变压器用铜铝线夹上海石兰电力设备有限公司SBG-1-M16 变压器用铜铝线夹上海石兰电力设备有限公司SBG-1-M18 变压器用铜铝线夹上海石兰电力设备有限公司SYT-400 压接型铜设备线夹上海石兰电力设备有限公司SYT-500 压接型铜设备线夹上海石兰电力设备有限公司JB-2 铝并沟线上海石兰电力设备有限公司JB-3 铝并沟线上海石兰电力设备有限公司NXJ-1 铝合金耐张线夹上海石兰电力设备有限公司NXJ-2 铝合金耐张线夹上海石兰电力设备有限公司NXJ-3 铝合金耐张线夹上海石兰电力设备有限公司NXJ-4 铝合金耐张线夹上海石兰电力设备有限公司NLL-1 铝合金耐张线夹上海石兰电力设备有限公司NLL-2 铝合金耐张线夹上海石兰电力设备有限公司NLL-3 铝合金耐张线夹上海石兰电力设备有限公司NLL-4 铝合金耐张线夹上海石兰电力设备有限公司JT-25(2) 接线管上海石兰电力设备有限公司OT-600A 铜开口上海石兰电力设备有限公司OT-800A 铜开口上海石兰电力设备有限公司OT-1000A 铜开口上海石兰电力设备有限公司SLG-1B 铜铝设备线夹上海石兰电力设备有限公司SLG-2A 铜铝设备线夹上海石兰电力设备有限公司SLG-2B 铜铝设备线夹上海石兰电力设备有限公司SLG-3A 铜铝设备线夹上海石兰电力设备有限公司SLG-3B 铜铝设备线夹上海石兰电力设备有限公司SLG-4A 铜铝设备线夹上海石兰电力设备有限公司SLG-4B 铜铝设备线夹上海石兰电力设备有限公司STL-1 铜铝设备线夹上海石兰电力设备有限公司STL-2 铜铝设备线夹上海石兰电力设备有限公司STL-3 铜铝设备线夹上海石兰电力设备有限公司STL-4 铜铝设备线夹上海石兰电力设备有限公司STL-5 铜铝设备线夹上海石兰电力设备有限公司STL-6 铜铝设备线夹上海石兰电力设备有限公司STL-8 铜铝设备线夹上海石兰电力设备有限公司SYG-35 压接型铜铝设备线夹上海石兰电力设备有限公司GTL-150 堵油铜铝连接管上海石兰电力设备有限公司GTL-185 堵油铜铝连接管上海石兰电力设备有限公司GTL-240 堵油铜铝连接管上海石兰电力设备有限公司GT-G-10 直通铜铝连接管上海石兰电力设备有限公司GT-G-16 直通铜铝连接管上海石兰电力设备有限公司GT-G-25 直通铜铝连接管上海石兰电力设备有限公司GT-G-35 直通铜铝连接管上海石兰电力设备有限公司GT-G-50 直通铜铝连接管上海石兰电力设备有限公司JL-300A 铝接线夹上海石兰电力设备有限公司JL-400A 铝接线夹上海石兰电力设备有限公司JL-600A 铝接线夹上海石兰电力设备有限公司JL-800A 铝接线夹上海石兰电力设备有限公司JL-1000A 铝接线夹上海石兰电力设备有限公司JT-200A 铜接线夹上海石兰电力设备有限公司JT-300A 铜接线夹上海石兰电力设备有限公司JT-400A 铜接线夹上海石兰电力设备有限公司JT-500A 铜接线夹上海石兰电力设备有限公司JT-600A 铜接线夹上海石兰电力设备有限公司JT-800A 铜接线夹上海石兰电力设备有限公司JT-1000A 铜接线夹上海石兰电力设备有限公司142 JBL-16-120 二节铝异型并沟线夹上海石兰电力设备有限公司143 JBL-50-240 二节铝异型并沟线夹上海石兰电力设备有限公司JBL-50-240 三节铝异型并沟线夹上海石兰电力设备有限公司JBT-16-120 铜异型并沟线夹上海石兰电力设备有限公司JBT-16-240 铜异型并沟线夹上海石兰电力设备有限公司JBTL-16-120 铜铝异型并沟线夹上海石兰电力设备有限公司JBTL-50-240 铜铝异型并沟线夹上海石兰电力设备有限公司JB-0 铝并沟线上海石兰电力设备有限公司jB-1 铝并沟线上海石兰电力设备有限公司SY-50压接型铝设备线夹上海石兰电力设备有限公司SY-95 压接型铝设备线夹上海石兰电力设备有限公司SY-120 压接型铝设备线夹上海石兰电力设备有限公司SY-150 压接型铝设备线夹上海石兰电力设备有限公司SY-185压接型铝设备线夹上海石兰电力设备有限公司SY-240 压接型铝设备线夹上海石兰电力设备有限公司SY-300 压接型铝设备线夹上海石兰电力设备有限公司SY-400 压接型铝设备线夹上海石兰电力设备有限公司SY-500 压接型铝设备线夹上海石兰电力设备有限公司SY-630 压接型铝设备线夹上海石兰电力设备有限公司SYT-35压接型铜设备线夹上海石兰电力设备有限公司SYT-50 压接型铜设备线夹上海石兰电力设备有限公司SYT-70 压接型铜设备线夹上海石兰电力设备有限公司SYT-95 压接型铜设备线夹上海石兰电力设备有限公司SYT-120 压接型铜设备线夹上海石兰电力设备有限公司SYT-185 压接型铜设备线夹上海石兰电力设备有限公司SYT-240 压接型铜设备线夹上海石兰电力设备有限公司SYT-300 压接型铜设备线夹上海石兰电力设备有限公司GL-95 堵油铝连接管上海石兰电力设备有限公司GL-120 堵油铝连接管上海石兰电力设备有限公司GL-150 堵油铝连接管上海石兰电力设备有限公司GL-185 堵油铝连接管上海石兰电力设备有限公司GL-240 堵油铝连接管上海石兰电力设备有限公司GTL-10 堵油铜铝连接管上海石兰电力设备有限公司GTL-16 堵油铜铝连接管上海石兰电力设备有限公司GTL-25 堵油铜铝连接管上海石兰电力设备有限公司GTL-35 堵油铜铝连接管上海石兰电力设备有限公司GTL-50 堵油铜铝连接管上海石兰电力设备有限公司GTL-70 堵油铜铝连接管上海石兰电力设备有限公司GTL-95 堵油铜铝连接管上海石兰电力设备有限公司DT-25 铜接线端子上海石兰电力设备有限公司DT-35 铜接线端子上海石兰电力设备有限公司DT-50 铜接线端子上海石兰电力设备有限公司DT-70 铜接线端子上海石兰电力设备有限公司DT-9 铜接线端子上海石兰电力设备有限公司DT-120 铜接线端子上海石兰电力设备有限公司DT-150铜接线端子上海石兰电力设备有限公司DT-240 铜接线端子上海石兰电力设备有限公司DT-300 铜接线端子上海石兰电力设备有限公司。

悬垂线夹一、悬垂线夹型号适用绞线直径范围(包括加包缠物)破坏荷重不小于（KN）重量(Kg)XGU-1 6.0-7.0 40 1.4 XGU-2 7.1-13 40 1.8 XGU-3 13.1-21.0 40 2.0 XGU-4 21.1-26.0 40 3.0 二、悬垂线夹（带碗头挂板）型号适用绞线直径范围(包括加包缠物)破坏荷重不小于（KN）重量(Kg)XGU-5A 23.1-33.0 60 5.7 XGU-6A 34.0-45.0 60 6.1 三、悬垂线夹（带U型板）型号适用绞线直径范围(包括加包缠物)破坏荷重不小于（KN）重量(Kg)XGU-5B 23.0-33.0 60 5.4 XGU-6B 34.0-45.0 60 5.8 四、悬垂线夹（带U型板）型号适用绞线直径范围(包括加包缠物)破坏荷重不小于（KN）重量(Kg)XGJ-2 11.0-13.0 90 3.8 XGJ-5 23.0-43.0 120 9.0 五、悬垂线夹（双线夹垂直排列）型号适用绞线直径范围(包括加包缠物)破坏荷重不小于（KN）重量(Kg)XCS-4 21.0-26 70 9.3 XCS-5 23.0-33.0 100 14.6 XCS-6 34.0-45.0 100 15.0耐张线夹一、耐张线夹（螺栓型）型号适用绞线直径范围(mm)(包括加包缠物)破坏荷重不小于(KN) 重量(Kg)NLD-1 5.0-10.0 20 1.3 NLD-2 10.1-14.0 40 2.1 NLD-3 14.0-18.0 70 4.6 NLD-4 18.1-23.0 90 7.0 ND-201 5.0-10.0 20 1.1 ND-202 10.1-14.0 40 1.9 ND-203 14.0-18.0 70 4.2 ND-204 18.1-23.0 90 6.4联结金具一、球头挂环（Q型、QP型、QH型）型号Q-7 QP-7 QP-10 QP-16 QP-21 QP-30 QH-7二、碗头挂板（W型）型号W-7A w-7B三、碗头挂板（WS型）型号WS-7 WS-10 WS-16 WS-21R WS-30R 四、U型挂环型号U-7 U-10 U-12 U-16 U-20 U-25 U-30 U-50五、挂环（延长环）型号PH-7 PH-10 PH-12 PH-16 PH-21 PH-25 PH-30六、挂环（直角环）型号ZH-7七、拉杆（YL型）型号YL-1040 YL-1243 YL-1643 YL-2543 YL-3043 八、挂板（Z型）型号Z-7 Z-10 Z-12 Z-16 Z-21 Z-25九、挂板（ZS型）型号ZS-7 ZS-10 ZS-665 十、挂板（PS型）型号PS-7十一、挂板（P型）型号P-7 P-10 P-12 P-16 P-21 P-2118 P-2124 P-2130 P-2136 P-2142 P-2148 P-2154 P-30 P-3018 P-3024P-3030 P-3036 P-3042 P-3048 P-3054 十二、挂板（UB型）型号UB-7 UB-10 UB-12 UB-16 UB-21 UB-30 UB-12T UB-16T UB-21T UB-30T十三、U型螺丝型号UJ-1880 UJ-2080 UJ-2280接续金具一、接线管（钢绞线用）型号JY-35G JY-55G JY-80G JY-100G JY-50G JY-70G 二、接续管（钢绞线用、爆压搭接）型号JBD-35G JBD-55G JBD-80G JBD-100G JBD-50G JBD-70G 三、接续管（铝绞线用）型号JY-150L JY-185L JY-210L JY-240L JY-300L JY-400L JY-500L JY-630L JY-800L四、接续管（钢芯铝绞线用、爆压）型号JYB-300/40 JYB-300/50 JYB-300/70 J YB-400/50 J YB-400/65 J YB-400/95 JYB-500/65五、接续管（铝绞线用、钳压）型号LJ-16L LJ-25L LJ-35L LJ-50L LJ-70L LJ-95L LJ-120L LJ-150L LJ-185L六、接续管（钢芯铝绞线用、钳压）型JT-10/2 JT-16/3 JT-25/4 JT-36/6 JT-50/8 JT-70/10号 JT-95/15 JT-95/20 JT-120/7 JT-120/20 JT-150/8 JT-150/20 JT-150/25 JT-185/10 JT-185/25 JT-185/30 JT-210/10 JT-210/25 JT-210/35 JT-240/30 JT-240/40七、接续管（钢芯铝绞线用、爆压搭接）型号JTB-35/6 JTB-50/8 JTB-70/10 JTB-95/15 JTB-95/20 JTB-120/7 JTB-120/20 JTB-150/8 JTB-150/20 J TB-150/25 J TB-185/10 J TB-185/25 JTB-185/30 JTB-210/10 JTB-210/25 J TB-210/35 J TB-240/30 J TB-240/40八、接续管（钢芯铝绞线用、液压搭接）型号JYD-240/30 JYD-240/30 JYD-240/55 J YD-300/15 J YD-300/20 J YD-300/25 JYD-300/40 JYD-300/50 JYD-300/70 J YD-400/20 J YD-400/25 J YD-400/35 JYD-400/50 JYD-400/65 JYD-500/35 J YD-500/45 J YD-500/65 J YD-630/45 JYD-630/55 JYD-800/55 JYD-800/70九、接续管（钢芯铝绞线用、液压搭接）型号JY-240/30 JY-240/40 JY-240/55 JY-300/15 JY-300/20 JY-300/25 JY-300/40 JY-300/50 JY-300/70 JY-400/20 JY-400/25 JY-400/35 JY-400/50 JY-400/65 JY-400/95 JY-500/35 JY-500/45 JY-500/65 JY-630/45 JY-630/55 JY-630/80 JY-800/55 JY-800/70 JY-800/100十、补修管型号JX-185/10 JX-185 JX-210 JX-240 JX-240/55 JX-300/15 JX-300 JX-300/70 JX-400 JX-400/65 JX-400/95 JX-500 JX-630 JX-800/55 JX-800 JX-35G JX-50G JX-70G JX-100G十一、并沟线夹型号JBB-1 JBB-2 JBB-3 JB-0 JB-1 JB-2 JB-3 JB-4十二、跳线线夹（压缩型）型号JYT-35/6 JYT-50/8 JYT-70/10 JYT-95/15 JYT-120/7 JYT-120/20 JYT-150/8 JYT-150/20 JYT-150/25 J YT-185/10 J YT-185/25 J YT-185/30 JYT-210/10 JYT-210/25 JYT-210/35保护金具一、防振锤型号适用绞线外径重量(Kg) 钢绞线铝绞线或铜铝绞线FD-1 7.5-9.6 1.5 FD-2 10.8-14.0 2.4 FD-3 14.5-17.5 4.5 FD-4 18.1-22.0 5.6 FD-5 23.0-29.0 7.2 FD-6 29.0-35.0 8.6 FD-35 7.8 1.8 FD-50 9.0-9.6 2.4 FD-70 11.0-11.5 4.2 FD-100 13.0 5.9 二、防振锤（500kv线路用）型号适用绞线直径重量FF-5 23.0-28.0 7.4 三、间隔棒（FJQ型）型号适用导线外径轴向荷重不小于重量(Kg)(KN)FJQ-404 18.1-22.0 7 1.00 FJQ-405 23.0-29.0 10 1.20 FJQ-204 18.1-22.0 7 0.85 FJQ-205 23.0-29.0 10 1.05 FJQ-455 23.0-30.8 10 2.45 四、铝包带规格厚度（mm）宽度（mm）重量（Kg/m）1×10 1.0 10 0.027 五、悬重锤及其附件名称型号重量备注重锤挂板ZG-1 0.28适用安装在XGU-4悬锤线夹上ZG-2 0.29适用安装在XGU-5、6悬锤线夹上重锤座ZJ-1 1.50见联结金具重锤片ZC-1 15平行挂板PS-7 0.53六、重锤片（500KV线路用）型号重量（Kg）ZC-18 21.8拉线金具一、楔型线夹型号适用钢绞线破坏荷重不重量(Kg)型号外径（mm）小于（KN）NX-1 GJ-25-35 6.6-7.8 45 1.5 NX-2 GJ-50-80 9.0-11.5 88 2.4 NX-3 GJ-100-120 13.0-14.0 143 4.5 NX-4 GJ-35-150 15.0 164 5.6 二、UT型线夹（可调式）型号适用钢绞线破坏荷重不小于（KN）重量(Kg) 型号外径（mm）NUT-1 GJ-25-35 6.6-7.8 45 2.1 NUT-2 GJ-50-80 9.0-11.5 88 3.2 NUT-3 GJ-100-120 13.0-14.0 143 5.4 NUT-4 GJ-35-150 15.0 164 7.2 三、NLY型线夹（压接可调式）型号适用钢绞线握着力不小于（KN）重量(Kg) 型号标记NLY-100BGJ1200-75125kg/mm2 1×19-13 120 5.60NLY-120B 1×19-14 140 7.28 NLY-135B 1×19-15 155 7.68NLY-100CGB1200-881370N/mm2 1×19-13 130 5.83NLY-125C 1×19-14.5 165 7.87 NLY-150C 1×19-16 200 11.84 四、拉线用U型挂环规格破坏荷重不小于（KN）重量（Kg/m）UL-7 70 0.65UL-10 100 0.92UL-12 120 1.40 UL-16 160 1.64 UL-21 210 2.90 五、钢线卡子型号适用钢绞线外径（mm）重量（Kg/m）JK-7 6.6-7.8 0.20 JK-2 9.0-11.5 0.32 六、平行挂板（PD型）型号破坏荷重不小于（KN）重量（Kg/m）PD-7 70 0.45 PD-10 100 0.67 PD-12 120 0.94Ｔ接金具一、T型线夹（螺栓型）型号适用导线外径（mm）重量（Kg/m）母线／引下线TL-11 7.5-9.6/7.5-9.6 0.71 TL-21 10.8-14.0/7.5-9.6 0.78 TL-22 10.8-14.0/10.8-14.0 0.79 TL-31 14.5-17.5/7.5-9.6 1.07 TL-32 14.5-17.5/10.8-14.0 1.06 TL-33 14.5-17.5/14.5-17.5 1.05 TL-41 18.1-22.2/7.5-9.6 1.13 TL-42 18.1-22.0/10.8-14.0 1.13TL-43 18.1-22.0/14.5-17.5 1.12TL-44 18.1-22.0/18.1-22.0 1.17设备线夹一、设备线夹（螺栓型、A型）型号适用导线外径(mm) 螺栓数量重量(Kg) SL-1A 7.5-9.6 4 0.34 SL-2A 10.8-14.0 4 0.36 SL-3A 14.5-17.5 6 0.48 SL-4A 18.1-22.0 6 0.51 二、设备线夹（螺栓型、B型）型号适用导线外径(mm) 螺栓数量重量(Kg) SL-1B 7.5-9.6 4 0.34 SL-2B 10.8-14.0 4 0.36 SL-3B 14.5-17.5 6 0.48 SL-4B 18.1-22.0 6 0.51 三、铜铝过渡设备线夹（螺栓型、A型）型号适用导线外径(mm) 螺栓数量重量(Kg) SLG-1A 7.5-9.6 4 0.37 SLG-2A 10.8-14.0 4 0.43 SLG-3A 14.5-17.5 6 0.70 SLG-4A 18.1-22.0 6 0.73 四、铜铝过渡设备线夹（螺栓型、B型）型号适用导线外径(mm) 螺栓数量重量(Kg) SLG-1B 7.5-9.6 4 0.37SLG-2B 10.8-14.0 4 0.43 SLG-3B 14.5-17.5 6 0.70 SLG-4B 18.1-22.0 6 0.73 五、铜铝过渡板型号重量(Kg) 型号重量(Kg) MG-50×50.15 MG-80×100.82 MG-63×6.30.33 MG-100×8 1.01 MG-63×80.42 MG-100×10 1.26 MG-63×100.53 MG-125×8 1.54 MG-80×6.30.52 MG-125×10 1.92 MG-80×80.66 MG-125×12.5 2.4电站金具一、硬母线固定金具［矩形母线平放固定金具（户内一片）］型号适用母线宽度(mm) 适用支柱绝缘子螺径重量(Kg)MNP-101 63M10 0.42MNP-102 80 0.46 MNP-103 100 0.58 MNP-104 125 0.62MNP-105 63M16 0.41MNP-106 80 0.45 MNP-107 100 0.57 MNP-108 125 0.61 一、硬母线固定金具［矩形母线平放固定金具（户内二片）］型号适用母线宽度(mm) 适用支柱绝缘子螺径重量(Kg)MNP-201 63M10 0.70MNP-202 80 0.75 MNP-203 100 0.95 MNP-204 125 1.00MNP-205 63M16 0.70MNP-206 80 0.75 MNP-207 100 0.95 MNP-208 125 1.00 三、矩形母线间隔垫型号标称规格重量(Kg) MJG-01 M10×1000.12 MJG-02 M10×1200.14 MJG-03 M10×1400.15 MJG-04 M10×1600.16 四、软母线间隔棒型号适用导线外径(mm) 重量(Kg) MRJ-4/120 18.1-22.0 0.94 MRJ-5/120 23.0-29.0 1.14 MRJ-6/120 29.1-35.0 1.21 MRJ-4/200 18.1-22.0 0.85 MRJ-5/200 23.0-29.0 0.98 MRJ-6/200 29.1-35.0 1.12 五、母线伸缩节（母线与母线连接）型号重量(Kg) 型号重量(Kg) MS-63×6.30.39 MS-100×10 1.31MS-80×6.30.53 MS-125×8 1.37 MS-80×80.70 MS-125×10 1.80 MS-100×80.99 MS-125×12.5 2.10 六、母线伸缩节（母线与设备连接）型号重量(Kg) 型号重量(Kg) MS-63×6.30.55 MS-100×10 2.01 MS-80×6.30.79 MS-125×8 2.22 MS-80×8 1.05 MS-125×10 2.87 MS-100×8 1.54 MS-125×12.5 3.43。

2）闭口销采用不锈钢
3）其余：钢件
3、下垂式悬垂线夹 下垂式悬垂线夹型号为XGF—XX型 其中型号中字母及数字意义为： X——悬垂线夹；G——固定；F——防晕型； 数字——适用导线组合号；附加字母X—下垂。
下垂式悬垂线夹实物图如图2-12，结构尺寸图如图2-13
和表2-6
螺栓 本体 U型螺栓
图2-12 下垂式悬垂线夹实物图
降低了成本； 2)上下两只线夹各自独立悬挂，线夹船体可绕中心回转，
保证了悬垂角得到充分的利用；
3）当悬挂点两侧导线产生不平衡的张力时，由于线夹可向 张力较大的一侧倾斜，从而避免了因线夹不能偏移使挂板 产生附加弯矩； 4）因上下线夹是各自独立悬挂的线夹，所以在平行线路
方向有一定的可活动范围，这样一来就为施工和运行检修
第一节悬垂线夹类型
悬垂线夹的分类方法： 1.按悬垂线夹的结构形式 2.按旋转点的位置 3.按组成材料等分类。 悬垂线夹型号含义：
X表示悬垂线夹 — 表示线夹组合编号
X表示悬垂线夹 G表示固定型 表示线夹型式
附加字，A表示碗头挂板， B表示U型挂板 表示线夹组合编号
图2-1（a）、(b）中所示为悬垂线夹在运行线路中的 安装实景。
1、中心回转式线夹 中心回转式线夹的基本特点： 1）船体的轴线位于导线的中心线上方，
其旋转与导线的偏转一致，如图2-2～图2-9所示。
2、上杠式悬垂线线夹 1）上杠式悬垂线线夹的特点 上杠式悬垂线的船体轴位于导线的中心线以下，有不稳定 的趋势，其旋转往往超过导线的偏转。 2)上杠式悬垂线夹的作用：
体）和船体外中部悬吊部位的钢箍所组成，又称悬杠式。
防晕型悬垂线夹的实物图如图2—9结构尺寸图如图210和表2-4
防晕型悬垂线夹的实物图如图2—9结构尺寸图如图2-10和表2-4

1、产品型号及名称
2、钢芯铝绞线主要性能指标
铝绞线、钢芯铝绞线、防腐钢芯铝绞线
执行标准：GB/T1179-1999《圆线同心绞架空导线》。

该标准等效采用国际标准IEC61089-1991《圆线同心绞架空导线》，代替原国家标准GB1179-83《铝绞线及钢芯铝绞线》型号规格：见表2。

表2 铝绞线、钢芯铝绞线、防腐钢芯铝绞线的型号规格
注：（1）G1表示普通强度钢丝，G2表示高强度钢丝，G3表示特高强度钢丝；
（2）A表示钢丝的镀锌层为A级，B表示钢丝的镀锌层为B级，其锌层厚度高于A级。

（3）最常用钢芯铝绞线的型号为JL/G1A。

用途：见表3
其中防腐钢芯铝绞线的防腐形式有：
（1）涂防腐剂，按防腐剂涂敷的层数又分为轻防腐、中防腐、重防腐。

（2）镀锌丝采用锌-5%铝-稀土合金镀层防腐。

表3 铝绞线、钢芯铝绞线、防腐钢芯铝绞线的用途。

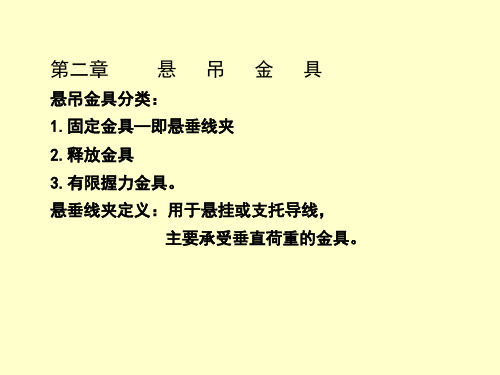

《电力线路金具基础及应用》思考题及答案第二章悬吊金具第一节思考题Ⅰ、填空题1.XGU型悬垂线夹由①________制造的船体、② ______及③_______等组成。

2.SGJ型悬垂线夹(加强型)具有较高的①________荷载和有较大的②_____力。

即使在邻档③_____不平衡的条件下，导线也不会从线夹中滑出。

_及③_______等组成。

3.ＸＧＵ形悬垂线夹用来悬挂架空线路上的的导线，其特点是①_______位于导线的中心线上，线夹旋转与②_______。

4.ＸＧＵ形悬垂线夹具有①_______、②_______等优点，主要用于安装③________的铝绞线及钢芯铝绞线。

5.悬垂线夹要有一定的握力，其握力用导线计算拉断力表示，即线夹握力＝①_______(导线计算拉断力)。

6.防晕型悬垂线夹是由①___________ 制造的两片喇叭型船体“两个或四个”②___ (用以夹紧船体)和船体中部悬吊部位的③___ 组成。

7.防晕型悬垂线夹表面①___ 并成②_____ 结构，可减少③___ 。

8.用于500KV 线路的防晕型悬垂线夹，按其结构形式分有①_____ 和②________两种。

9.分裂导线的悬垂组合，是分别用各自的①_____ 通过②______ 组成一个整体而成的。

10.分裂导线的悬垂组合，可分别①________和②_________两种。

11.要求悬垂线夹的船型体，除必须具有一定的①______外，还必须有足够的②______。

12.中心回转式悬垂线夹的特点是，①_________ 位于导线的中心线上，故②_____________ 偏转一致。

13.提包线夹的特点是，船体旋转轴位于导线的②___，故线夹转轴落后于②___ 的偏转。

14.上杠式线夹的特点是，船体旋转轴位于①_____的中心线以下，有②_________ 趋势，旋转轴的旋转往往③_______的偏转。

15.单串耐张绝缘子串连接悬垂线夹时，在选用①_______仍然不能满足要求时，应选用较单联碗头挂板，再②_______距离。

耐张线夹STRAINCLAMP1．耐张线夹(螺栓型) 14．钢芯铝合金绞线用耐张线夹(液压Strain Clamps(Bolt Type) 型)Strain Clamps for ACSRConductor(Hydraulic Compression Type)2．耐张线夹(ND型)Strain Clamps(Type ND) 15．耐张线夹(720导线用)Strain Clamps for ConductorSize 720mm23．耐张线夹(螺栓型)Strain Clamps(Bolt Type) 16．耐张线夹(液压NYG型)Strain Clamps(HydraulicCompression NYG Type)4．耐张线夹(铝台金)Strain Clamps(Aluminium Alloy) 17．耐张线夹(爆压型)Strain Clamps(CompressedType)5．耐张线夹(铝合金)Strain Clamps(Aluminium Alloy) 18．钢芯铝合金绞线用耐张线夹(爆压型)Strain Clamps for AACSRConductor(EXplosive CompressionType)6．耐张线夹(铝合全NLLD-P型)Strain Clamps(Aluminium Alloy NLLD-P Type) 19．耐张线夹(液压NYH型)Strain Clamps(HydraulicCompression NYH Type)7．耐张线夹(铝合金NLL型)Strain Clamps(Aluminium Alloy NLL Type) 20．耐张线夹(耐热型)Strain Clamps(Anti-hot Type)8．耐张线夹(销钉型) 21．N YZ耐张线夹(液压型)Straln Clamps(Pin Type) NYZ Type Strain Clamps(Hydraulic Compression TyPe)9．耐张线夹(压缩型、避雷线用)Strain Clamps(Compression Type for Lightning Arrester Wire) 22．铝包钢芯铝绞线用耐张线夹(液压型)Strian Clamps for ACSR/ASConductor10．钢绞线用耐张线夹(压缩型)Tension clamps Compressed-Type 23．耐张线夹(液压型)Strain Clamps(HydraulicCompression Type)11．耐张线夹(液压型)Strain Clamps(Hydraulic CompressionType) 24．N YZ耐张线夹(液压型) NYZ Type StrainClamps(HydraulicCompression Type)12．铝包钢绞线用耐张线夹(液压型)Compressed-Type5 25．预续式耐张线夹Preformed Armors Type StrainCl1amps13．钢芯铝绞线用耐张线夹(80型)Strain Clamps for ACSR Conductor联结金具LINKFITTING1．球头挂环(Q型、QP型、QH型) Ball Eyes(Type Q，QP＆QH)27．联板(L型) Yoke Plates(Type L) 2．碗头挂板(W型) Socket Eyes(Type W) 28．联板(L型) Yoke Plates(Type L)3．碗头挂板(52-3型) Socket Eye(TyPe 52-3) 29．联板(L型) Yoke Plate(Type L) 4．碗头挂板(W-4.5/11型) Socket Eye(Type W-4.5／11)30．联板(L型) Yoke Plate(Type L)5．碗头挂板(W-0732-0749型) Socket Eyes(Type w-0732-0749) 31．联板(LF型) Yoke Plates(Type LF)6．碗头挂环(WS型) Socket Eyes(Type WS)32．联板(LV型) Yoke Plates(TypeLv)7．球头挂环(Q-U型) Ball Eyes(Type Q-U)33．联板(LS型) Yoke Plates(TypeLS)8．U型挂环Shackles34．联板(LJ型) Yoke Plates(TypeLJ)9．拉杆(YL型) Extension Rods(Type YL)35．联板(U型) Yoke Plates(TypeLJ)10．挂板(Z型) Clevi ses(Type Z)36．联板(LL型) Yoke Plates(TypeLL)11．挂环(延长环) Chain Links37．联板(LK型) Yoke Plates(TypeLK)12．挂环(直角环) Eve Links38．联板(Lx型) Yoke Plates(TypeLX)13．挂板(Z型踌钢体) Clevises(Type Z) 39．联板(L型) Yoke Plates(Type L)14．挂板(ZBS型) Clevis(Type ZBS)40．联板(1Z型) Yoke Plates(TypeLZ)15．挂板(ZS型) Clevis Tongues(Type ZS) 41．联板(L型) Yoke Plates(Type L) 16．挂板(PS型) Clevis Tongues(Type PS) 42．联板(BN型、BL型) YokePlates(Type BN，B1)17．挂板(P型) Double Straps(Type P)43．四眼方联板Yoke Plates With4H01es18．挂板(UB型) Clevis Hinges(Type UB) 44．调平联板Horizon—AdJusting Plates19．挂板(VD型) Clevis Eyes(Type VD) 45．拉线双联板(B型)Yoke Platefor 2-BundleConductors(Type B)20．U型螺丝U Bolts 46．三分裂用联板YOke Plates for 3-BundleConductors21．调整板(DB型) Adjuster Plates(TyPe DB) 47．平行挂环Parallel Clevis 22．支撑架(ZCJ型) Support Brackets(Type ZCJ)48．避雷线悬垂吊架Ground WireHangers23．调整板(PT型) Adjuster Plates(Type PT)49．耳轴挂板(GD型) TrunnionClevises(Type GD)24．牵引板(QY型) Towing Plates(Type QY)50．耳轴挂板(LT型) TrunnionClevises(Type LT)25．联板(L型) Yoke Plates(Type L)51．U型挂环(U-J型) Shackls(TypeU-J)26．联板(L型) Yoke Plate(Type L)接续金具SPLICINGFITTING1．接续管（钢绞线用）Splicing Sleeves for Steel Wire 12．接续管（钢芯铝绞线用）Splicing Sleeves for ACSR Conductor2．接续管（钢绞线用、爆压搭接）Splicing Sleeves for Steel Wire （Explosive Overlap Jonlnt）13．接续管（JYB型）Splicing Sleeve（Type JYB）3．接续管（铝绞线用）Splicing Sleeves for Aluminium Conductor 14．接续管（铝包钢绞线用）Splicing Sleeve for AS．StrandedWire4．接续管（轻型绞线用）Splicing Sleeves for Steel Wire 15．补修管Repair Sleeves5．接续管（钢芯铝绞线用、爆压）Splicing Sleeves for ACSR Conductor （Compressed with Pliers）16．并沟线夹（JBB、JB型）Parallel Clamps（TypeJBB、JB）6．接续管（铝绞线用、钳压）Splicing Sleeves for Aluminium Conductor（Compressed with Pliers）17．并沟线夹（JBX型）Parallel Clamps（TypeJBX）7．接续管（钢芯铝绞线用、钳压）Splicing Sleeves for ACSR Conductor （Compressed with Pliers）18．异型并沟线夹厂一TL、JBT、JBL）Parallel groove clamps specific form8．接续管（钢芯铝绞线用、爆压搭接）Splicing SleeVes for ACSR ConduCtof （EXplosivp Overlap Joint）19．跳线线夹（压缩型）Jumper Connectors（CompressionType）9．接续管（钢芯铝绞线用、液压搭接）Splicing Sleeves for ACSR Conductor （Hydraulic Compression Type）20．预绞丝补修条（FYB型）Preformed Armor Rods forConductor Repair（Type FYB）10．接续管（钢芯铝绞线用、液压钢芯对接）Splicing Sleeves for ACSR Conductor（Hydraulic Compression Type）21．预绞丝补修条（YJB型）Preformed Armor Rods forConductor Repair（Type YJB）11．接续管（架空绝缘线用）Splicing Sleeves for Insulated OverlapCable保护金具PROTECTIVEFITTING1．防振锤Dampers 26．双分裂间隔棒（大截面导线用）Spacer Dampers for Two－bundleConductors（For Large Section Conductor）2．防振锤（500KV线路用）Dampers for 500KV Line 27．三分裂阻尼式间隔棒（JX3型）Spacer Dampers for Three－bundleConductors（Type JX3）3．防振锤（FDX型）Dampers（Type FDX）28．跳线四分裂间隔棒（FJT4型）Spacer Damper for Quad－bundleJumper Conductors（Type FJT4）4．防振锤(ER两边不对称型）Dampers（Type FR－unbalanced）29．跳线四分裂间隔棒（JT4型）Spacer Dampers for Quad－bundleJumper Conductors（Type JT4）5．防振锤(ER两边对称型）Dampers（Type FR－balance) 30．三分裂阻尼间隔棒（FJZ型）Spacer Damper for Three－bundleConductors（Type FJZ）6．防振锤（FDH型）Damper（Type FDH）31．矩形阻尼间隔棒（带防舞器）Rectangular Spacer Dampers7．防振锤（FDH七型）Damper（Type FDH－Z）32．间隔棒（FJZS型）SpacerS（Type FJZS）8．防振锤（音叉式地线用）Damper for Across Ground Wire 33．三分裂间隔棒（MRJ3型）Spacers Dampers fof Three－bundle Conductors（Type MRJ3）9．防振锤（720导线用）Dampers for Conductor Size 720mm2 34．方型阻尼间隔棒Square Spacer Dampers10．预绞丝护线条Preformed Armor Rods 35．均压屏蔽环（500KV线路用）Grading and Shielding Rings（For500KV Line）11．铝包带Aluminum Tape 36．均压屏蔽环（500KV线路用）Grading and Shielding Rings（FOr500KV Line）12．悬重锤及其附件Counter Weightt Assemblies 37．均压屏蔽环（300KV线路用）Gradng and Shielding Rings（For300KV Line)13．重锤片（500KV线路用）Counter Weight Pieces for 500KV Line 38．均压屏蔽环（FJP－500X型）Grading and Shielding Rings（TypeFJP－500X）14．间隔棒（FJQ型）SPacers（Typo FJQ）39．均压屏蔽环（FJP－500XD、XDL、XDA 型）Grading and Shielding Rings（Type FJP－500XD，XDL＆XDA）15．间隔棒（TJ型、500KV线路用）Spacers（Type TJ for 500KV Line）40．均压屏蔽环（FJP－330－X、NB型）Grading and Shieldng Rings（TypeFJP330－X,NB）16．间隔棒（FTZ型、500KV线路用）Spacers（Type FTZ for 500KV Line）41．均压环（变电用）Grading Rings（For TransmissionLine）17．间隔棒（JZX型）Spacer（Type JZX）42．屏蔽环及均压屏蔽环（变电用）Shielding Rings and GradingShielding Rings（For Transmission Line）18．间隔棒（JZ型）Spacer（Type JZY）43．均压屏蔽环（变电用）Grading and Shielding Rings（For Transmission Line）19．间隔棒（‘型）44．均压屏蔽环(FJP-500XL型)Spacer（Type FJZ）Grading and Shielding Rings(TypeFJP—500XL)20．间隔棒门X型）Spacer（Type JX）45．均压屏蔽环(330KV线路用)Grading and Shielding Rings(For330KV Line)21．方型阻尼间隔棒Square Frame Type Spacer－dampers 46．均压环(变电用)Grading Rings(For TransmissionLine)22．四分裂跳线间隔棒Spacer for 4－bundle JumperConductors 47．均压环Grading Rings23．间隔棒（720导线用）Spacef Dampets fof Conductof Size720mm2 48．均压环Grading Rings24．双分裂间隔棒（MAJ型）Spacer Dampers for Two－bundleConductors（Type MRJ）49．散热器Radiator25．双分裂间隔棒(SJ型）Spacer Dampers for Two－bundleConductors（Type SJ）拉线金具GUYWIREFITTING1．楔型线夹(NX型)Wedge Clamps(Type NX) 6．拉线用U型挂环Shackles for Guv Wires2．楔型线夹(NX-Y型)Wedge Clamps(Type Nx—Y) 7．钢线卡子Guy Clips3．U T型线夹(可调式及不可调式) UT Wedge Clamps(Adjustable＆Non-adustable Type) 8．平行挂扳(PD型)Double Straps(Type PD)4．调整环Adjustable Hangers 9．防盗UT型线夹Theft-proof UT Connectors5．N LY型线夹(压接可调式)Type NLY Strain Clamps ofCompression joint(Adjustable Type)T接金具T-C0NNECTOR1．T型线夹(螺栓型)T-Connector(B0lt Type) 8．T型线夹(TLY型)T-Connector(Type TLY)2．T型线夹(TL—55型)T-Connector(Type TL-55) 9．双导线T型线夹(螺栓型) T-Connectors for DouvbleConductors(Bolt TyPe)3．U T型线夹(可调式及不可调式) UT Wedge Clamps(Adjustable＆10．双分裂T型线夹T-Connectors for Two—bundleNon-adustable Type) Conductors4．T型线夹(大截面导线用)T-Connector(For Large SectioConductor) 11．双分裂T型线夹(压缩型)T-Connectors for Two-bundleConductors(Compressio Type)5．T型线夹(双导线双侧单引下)T-Connector(Twin-diverting for Double Conductors) 12．T型线夹(TY型)T-Connector(Type TY)6．T型线夹(大面截导线用)T-Connector(For Large Section Conductor) 13．T型线夹(液压型)T-Connector(HydraulicCompression Type)7．T型线夹(大面截导线用)T-Connector(For Large Section Conductor)14．双母线双侧单引下T型线夹Twin-diverting T-Connectors forDoudle Bus-bars设备金具TERMINALCONNECTORS1．设备线夹(压缩型、A型)Compression Connectors(Type A) 26．单导线设备线夹(压缩型、C型) Terminal Connectors for SingleConductors(Compression Type，Group C)2．设备线夹(压缩型、B型)Compression Connectors(TyPe B) 27．单导线铜铝过渡设备线夹(覆铜过渡片、A 型)Terminal Connectors for SingleConductors(Bolt Type，Group A)3．设备线夹(压缩型、C型)Compression Connectors(TyPe C) 28．单导线铜铝过渡设备线夹(覆铜过渡片、B 型)Terminal Connectors for SingleConductors(Bolt Type，Group B)4．铜铝过渡设备线夹(压缩型、A型) A1—Cu Transition TerminalConnectors(Compression Type，GroupA) 29．单导线铜铝过渡设备线夹(覆铜过渡片、C 型)Terminal Connectors for SingleConductors(Bolt Type，Group C)5．铜铝过渡设备线夹(压缩型、B型) A1—Cu Transition TerminalConnectors(Compression Type，Group B) 30．双导线设备线夹(压缩型、A型) Terminal Connectors for DoubleConductors(Compression Type，Group A)6．铜铝过渡设备线夹(压缩型、C型) A1—Cu Transition TerminalConnectors(Compression Type，Group C) 31．双导线设备线夹(压缩型、B型) Terminal Connectors for DoubleConductors(Compression Type，Group B)7．铜铝过渡设备线夹(压缩型、A型) A1—Cu Transition TerminalConnectors(Compressioo Type，Group A) 32．双导线设备线夹(压缩型、C型) Terminal Connectors for DoubleConductors(Compression Type，Group C)8．铜铝过渡设备线夹(压缩型、B型) 33．双导线铜铝过渡设备线夹(覆铜过渡片、AA1—Cu Transition Tenninal Connectors (Compression Type，Group B) 型)Terminal Connectors fot Double Conductors(Bolt Type，Group A)9．设备线夹(螺栓型一A、B、C型) Terminal Connectors(Bolt Type，Group A、B、C) 34．双导线铜铝过渡设备线夹(覆铜过渡片、B 型)Terminal Connectors for DoubleConductors(Bolt Type，Group B)10．设备线夹(SLG螺栓型—A、B型)TerminalConnectors(SLG Bolt Type，Group A、B) 35．双导线铜铝过渡设备线夹(覆铜过渡片、C 型)Terminal Connectors for DoubleConductors(Bolt Type，Group C)11．铜铝过渡设备线夹(覆铜过渡片—A、B、C型)TerminalConnectors(Bolt Type，Group A、B、C) 36．单导线设备线夹(螺栓型、A型) Terminal Connectors for SingleConductors(Bolt Type-A)12．铜铝过渡板A1-Cu Transition Plates 37．单导线设备线夹(螺栓型、B型) Terminal Connectors for SingleConductors(Bolt Type-B)13．铜铝过渡板(覆铜过渡片) A1-Cu Transition Plates 38．单导线设备线夹(螺栓型、C型) Terminal Connectors for SingleConductors (Bolt Type-C)14． 设备线夹(SL 螺栓型—A 、B 、C 型)Terminal Connectors(SL Bolt Type ，Group A 、B 、C)39． 单导线铜铝过渡设备线夹(覆铜过渡片、A型)Terminal Connectors for Single Conductors (Bolt Type,Group A)15． 设备线夹(SLG 螺栓型—A 、B 、C 型)TerminaI Connectors(SLG Bolt Type ，Group A 、E 、C)40． 单导线铜铝过渡设备线夹(覆铜过渡片、B型)Terminal Connectors for Single Conductors(Bolt Type ，Group B)16． 双导线设备线夹(螺栓型—A 、B 、C 型) Terminal Connectors for Double Conductors(Bolt Type-A 、B 、C)41． 单导线铜铝过渡设备线夹(覆铜过渡片、C型)Terminal Connectors for Single Conductors(Bolt Type ，Group C)17． 双导线设备线夹(覆铜过渡片—A 、B 、C 型)Terminal Connectors for Double Conductors(Bolt Type ，Group A 、B 、C) 42． 双导线设备线夹(螺栓型、A 型)Terminal Connectors for Double Conductors (Bolt Type-A)18． 双导线设备线夹(压缩型、A 型)Terminal Connectors for Double43． 双导线设备线夹(螺栓型、B 型)Terminal Connectors for DoubleConductors (Compression Type，Group A) Conductors (Bolt Type-B)19．双导线设备线夹(压缩型、B型) Terminal Connectors for DoubleConductors(Compression Type，Group B) 44．双导线设备线夹(螺栓型、C型) Terminal Connectors for DoubleConductors(Bolt Type-C)20．双导线设备线夹(压缩型、C型) Terminal Connectors for DoubleConductors(Compression Type，Group C) 45．双导线铜铝过渡设备线夹(螺栓型、A型) Terminal Connectors for DoubleConductors(Bolt Type，Group A)21．双导线铜铝过渡设备线夹(覆铜过渡片、A型)Terminal Connectors for DoubleConductors(Bolt Type，Group A) 46．双导线铜铝过渡设备线夹(螺栓型、B型) Terminal Connectors for DoubleConductors(Bolt Type，Group B)22．双导线铜铝过渡设备线夹(覆铜过渡片、B 型)Terminal Connectors for DoubleConductors(Bolt Type，Group B) 47．双导线铜铝过渡设备线夹(螺栓型、C型) Terminal Connectors for DoubleConductors(Bolt Type，Group C)23．双导线铜铝过渡设备线夹(覆铜过渡片、C 型)Terminal Connectors for DoubleConductors 48．S TY压缩型调距设备线夹Terminal Clmps(CompressionType)(Type-STY)(Bolt Type，Group C)24．单导线设备线夹(压绍型、A型) Terminal Connectors for SingleConductors(Compression Type，Group A) 49．T YG压缩型铜铝过调距设备线夹(覆铜过渡片)Aluminium-Copper Terminal(Compression Type)(Type-STYG)25．单导线设备线夹(压缩型、B型)Terminal Connectors for SingleConductors(Compression Type，Group B)电站金具FITTINGSFORTRANSORMERSTATION(BUS—BARSUPPORTFITTINGS) (一)硬母线固定金具(矩形母线)SUPPORTS FOR BUS-BUS（RECTANGULAR BAR)1．矩形母线平放固定金具(户内一片) Indoor Supports for Single Bar(Horizontal Setting) 8．矩形母线立放固定金具(户内二片) Indoor Supports for Two PieceBar(vertical Setting)2．矩形母线平放固定金具(户内二片) Indoor Supports for Two pieces Bar (Horizontal Setting) 9．矩形母线立放固定金具(户内三片) Indoor Supports for Three Piece Bar(vertical Setting)3．矩形母线平放固定金具(户内三片) Indoor Supports for Three pieces Bar (Horizontal Setting) 10．矩形母线立放固定金具(户外一片) Indoor Supports for Single PieceBar(venical Setting)4．矩形母线平放固定金具(户外一片) Outdoor Supports for Single pieces Bar(Horizontal Setting) 11．矩形母线立放固定金具(户外二片) Indoor Supports for Two PieceBar(vedical Setting)5．矩形母线平放固定金具(户外二片) Outdoor Supports for Two pieces Bar (Horizontal Setting) 12．矩形母线立放固定金具(户外三片) Indoor Supports for Thtee PieceBar(venical Setting)6．矩形母线平放固定金具(户外三片) Outdoor Supports for Three pieces Bar(Horizontal Setting) 13．矩形母线间隔垫Spacers for Rectangulat Bar7．矩形母线立放固定金具(户内一片)Indoor Supports for Single Piece Bar(venical Setting)(二)硬母线固定金具(槽形母线)SUPPORTS FOR BUS-BAR(CHANNEL BAR)1．槽形母线固定金具(户外、户内) Supports for Channel Bar(lndoor ＆Outdoor) 2．槽形母线吊挂金具Hsnging Supports for Channel Bar3．槽形母线间隔垫Spacers for Channel Bar(三)硬母线固定金具(管形母线)SUPPORTS FOR BUS-BAR(TUBULAR BAR)1．固定金具4．终端球Supports Fittings Terminal Bjalls2．管母线固定线夹(活动形)Supports for Tubular Bar(Flexible Type) 5．封头Seal3．T接金具T-Connector 6．支架Supports(四)软母线固定金具SUPPORTS FOR CABLE1．单、双软母线固定金具Supports for Single andDouble-Cable 3．软母线间隔棒Support for Double-cable2．双、三导线固定线夹Supports Clampsf for Double and Three Conductors 4．组台母线团环Ring Supports for BundleConducdtors(五)母线伸缩节FLEXIBLECONNECTORS1．铝母线伸缩节(母线与母线连) Aluminium FlexibleConnectors(Bus-bar to Bus-bar) 6．带伸缩节线夹Flexile Connectors Clamps2．铜铝线伸缩节(母线与设备连接) AC-A1 Flexible Connectors(Bus-bar to Terminal Connector) 7．支撑式管母线单、双伸缩线夹Support Type Tubular Bar Flexible Connectors for sinfle ＆DoubleConductors3．铜母线伸缩节(母线与设备连接) 8．四变二线夹Copper Flexible Connectors(Bus-bar to Bus-bar) Connectors for 4-2 Bundle Conductors4．带电装卸线夹Loading Clamps with power 9．静触头挂环(MGH型)Suspending Rings(Type MGH)5．槽形母线伸缩节Channel Bar Flexible Connectors 10．静触头挂环(BH型可调式)Suspending Rings(Type BH，Adjustable Type)(六)组合导线终端固定金具DEAD END SUPPORTS FOR BUNDLE CONDUCTORS 附表：APPENDIX.附连结构图：APPENDIXDRAWINGS1．单导线单联耐张串Single Tension String for one Conductor 8．双分裂导线单联悬垂串(水平排列) Single Suspension String forTwo-Bundle Conductor2．单导线双联耐张串Double Tension Strings for one Conductor 9．四分裂导线单联悬垂串(上扛联板) Single Suspension String forFour-Bundle Conductor(Using Yoke Plate witht TypeLK)3．双分裂导线双联耐张串Double Tension Strings for Two-Butldle Conductor 10．四分裂导线单联悬垂串(小人联板) Single Suspension String forFour-Bundle Conductor(Using Yoke Plate With TypeLX)4． 四分裂导线双联耐张串Double Tension Strings fof Four-Bundle Conductof11． 四分裂导线单联悬垂串(组合联板)Single Suspension String for Four-Bundle Conductor (Using Combined Yoke Plate)5． 四分裂导线双联双挂点耐张串Double Hanging-point Double Strain Strings Four-Bundle Conductor 12． 四分裂导线双联悬垂串Double Suspension String for Four-Bundle Conductor 6． 单导线单联悬垂串Single Suspension String for One Conductor13． 四分裂导线双联悬垂串(防晕线夹)Double Suspension Strings for Four-Bundle Conductor (Corona-proof Clamp)7． 双分裂导线单联悬垂串Single Suspension Strings for Two-Bundle Conductor。

一、悬垂线夹型号适用绞线直径范围(包括加包缠物) 破坏荷重不小于（KN）重量(Kg) XGU-1 6.0-7.0 40 1.4XGU-2 7.1-13 40 1.8XGU-3 13.1-21.0 40 2.0XGU-4 21.1-26.0 40 3.0二、悬垂线夹（带碗头挂板）型号适用绞线直径范围(包括加包缠物) 破坏荷重不小于（KN）重量(Kg) XGU-5A 23.1-33.0 60 5.7XGU-6A 34.0-45.0 60 6.1三、悬垂线夹（带U型板）型号适用绞线直径范围(包括加包缠物) 破坏荷重不小于（KN）重量(Kg) XGU-5B 23.0-33.0 60 5.4XGU-6B 34.0-45.0 60 5.8四、悬垂线夹（带U型板）型号适用绞线直径范围(包括加包缠物) 破坏荷重不小于（KN）重量(Kg) XGJ-2 11.0-13.0 90 3.8XGJ-5 23.0-43.0 120 9.0五、悬垂线夹（双线夹垂直排列）型号适用绞线直径范围(包括加包缠物) 破坏荷重不小于（KN）重量(Kg) XCS-4 21.0-26 70 9.3XCS-5 23.0-33.0 100 14.6XCS-6 34.0-45.0 100 15.0耐张线夹一、耐张线夹（螺栓型）型号适用绞线直径范围(mm)(包括加包缠物) 破坏荷重不小于(KN) 重量(Kg) NLD-1 5.0-10.0 20 1.3NLD-2 10.1-14.0 40 2.1NLD-3 14.0-18.0 70 4.6NLD-4 18.1-23.0 90 7.0ND-201 5.0-10.0 20 1.1ND-202 10.1-14.0 40 1.9ND-203 14.0-18.0 70 4.2ND-204 18.1-23.0 90 6.4联结金具一、球头挂环（Q型、QP型、QH型）型号Q-7 QP-7 QP-10 QP-16 QP-21QP-30 QH-7二、碗头挂板（W型）型号W-7A w-7B三、碗头挂板（WS型）型号WS-7 WS-10 WS-16 WS-21R WS-30R四、U型挂环型号U-7 U-10 U-12 U-16 U-20U-25 U-30 U-50五、挂环（延长环）型号PH-7 PH-10 PH-12 PH-16 PH-21PH-25 PH-30六、挂环（直角环）型号ZH-7七、拉杆（YL型）型号YL-1040 YL-1243 YL-1643 YL-2543 YL-3043 八、挂板（Z型）型号Z-7 Z-10 Z-12 Z-16 Z-21Z-25九、挂板（ZS型）型号ZS-7 ZS-10 ZS-665十、挂板（PS型）型号PS-7十一、挂板（P型）型号P-7 P-10 P-12 P-16 P-21P-2118 P-2124 P-2130 P-2136 P-2142P-2148 P-2154 P-30 P-3018 P-3024P-3030 P-3036 P-3042 P-3048 P-3054十二、挂板（UB型）型号UB-7 UB-10 UB-12 UB-16 UB-21UB-30 UB-12T UB-16T UB-21T UB-30T十三、U型螺丝型号UJ-1880 UJ-2080 UJ-2280接续金具一、接线管（钢绞线用）型号JY-35G JY-55G JY-80G JY-100G JY-50G JY-70G二、接续管（钢绞线用、爆压搭接）型号JBD-35G JBD-55G JBD-80G JBD-100G JBD-50G JBD-70G三、接续管（铝绞线用）型号JY-150L JY-185L JY-210L JY-240L JY-300L JY-400LJY-500L JY-630L JY-800L四、接续管（钢芯铝绞线用、爆压）型号JYB-300/40 JYB-300/50 JYB-300/70 JYB-400/50 JYB-400/65 JYB-400/95 JYB-500/65五、接续管（铝绞线用、钳压）型号LJ-16L LJ-25L LJ-35L LJ-50L LJ-70L LJ-95LLJ-120L LJ-150L LJ-185L六、接续管（钢芯铝绞线用、钳压）型号JT-10/2 JT-16/3 JT-25/4 JT-36/6 JT-50/8 JT-70/10JT-95/15 JT-95/20 JT-120/7 JT-120/20 JT-150/8 JT-150/20JT-150/25 JT-185/10 JT-185/25 JT-185/30 JT-210/10 JT-210/25JT-210/35 JT-240/30 JT-240/40七、接续管（钢芯铝绞线用、爆压搭接）型号JTB-35/6 JTB-50/8 JTB-70/10 JTB-95/15 JTB-95/20 JTB-120/7JTB-120/20 JTB-150/8 JTB-150/20 JTB-150/25 JTB-185/10 JTB-185/25JTB-185/30 JTB-210/10 JTB-210/25 JTB-210/35 JTB-240/30 JTB-240/40八、接续管（钢芯铝绞线用、液压搭接）型号JYD-240/30 JYD-240/30 JYD-240/55 JYD-300/15 JYD-300/20 JYD-300/25 JYD-300/40 JYD-300/50 JYD-300/70 JYD-400/20 JYD-400/25 JYD-400/35JYD-400/50 JYD-400/65 JYD-500/35 JYD-500/45 JYD-500/65 JYD-630/45JYD-630/55 JYD-800/55 JYD-800/70九、接续管（钢芯铝绞线用、液压搭接）型号JY-240/30 JY-240/40 JY-240/55 JY-300/15 JY-300/20 JY-300/25JY-300/40 JY-300/50 JY-300/70 JY-400/20 JY-400/25 JY-400/35JY-400/50 JY-400/65 JY-400/95 JY-500/35 JY-500/45 JY-500/65JY-630/45 JY-630/55 JY-630/80 JY-800/55 JY-800/70 JY-800/100十、补修管型号JX-185/10 JX-185 JX-210 JX-240 JX-240/55 JX-300/15JX-300 JX-300/70 JX-400 JX-400/65 JX-400/95 JX-500JX-630 JX-800/55 JX-800 JX-35G JX-50G JX-70GJX-100G十一、并沟线夹型号JBB-1 JBB-2 JBB-3 JB-0 JB-1 JB-2JB-3 JB-4十二、跳线线夹（压缩型）型号JYT-35/6 JYT-50/8 JYT-70/10 JYT-95/15 JYT-120/7 JYT-120/20JYT-150/8 JYT-150/20 JYT-150/25 JYT-185/10 JYT-185/25 JYT-185/30JYT-210/10 JYT-210/25 JYT-210/35保护金具一、防振锤型号适用绞线外径重量(Kg)钢绞线铝绞线或铜铝绞线FD-1 7.5-9.6 1.5FD-2 10.8-14.0 2.4FD-3 14.5-17.5 4.5FD-4 18.1-22.0 5.6FD-5 23.0-29.0 7.2FD-6 29.0-35.0 8.6FD-35 7.8 1.8FD-50 9.0-9.6 2.4FD-70 11.0-11.5 4.2FD-100 13.0 5.9二、防振锤（500kv线路用）型号适用绞线直径重量FF-5 23.0-28.0 7.4三、间隔棒（FJQ型）型号适用导线外径轴向荷重不小于(KN) 重量(Kg) FJQ-404 18.1-22.0 7 1.00FJQ-405 23.0-29.0 10 1.20FJQ-204 18.1-22.0 7 0.85FJQ-205 23.0-29.0 10 1.05FJQ-455 23.0-30.8 10 2.45四、铝包带规格厚度（mm）宽度（mm）重量（Kg/m）1×10 1.0 10 0.027五、悬重锤及其附件名称型号重量备注重锤挂板ZG-1 0.28 适用安装在XGU-4悬锤线夹上ZG-2 0.29 适用安装在XGU-5、6悬锤线夹上重锤座ZJ-1 1.50 见联结金具重锤片ZC-1 15平行挂板PS-7 0.53六、重锤片（500KV线路用）型号重量（Kg）ZC-18 21.8拉线金具一、楔型线夹型号适用钢绞线破坏荷重不小于（KN）重量(Kg) 型号外径（mm）NX-1 GJ-25-35 6.6-7.8 45 1.5NX-2 GJ-50-80 9.0-11.5 88 2.4NX-3 GJ-100-120 13.0-14.0 143 4.5NX-4 GJ-35-150 15.0 164 5.6二、UT型线夹（可调式）型号适用钢绞线破坏荷重不小于（KN）重量(Kg) 型号外径（mm）NUT-1 GJ-25-35 6.6-7.8 45 2.1NUT-2 GJ-50-80 9.0-11.5 88 3.2NUT-3 GJ-100-120 13.0-14.0 143 5.4NUT-4 GJ-35-150 15.0 164 7.2三、NLY型线夹（压接可调式）型号适用钢绞线握着力不小于（KN）重量(Kg) 型号标记NLY-100B GJ1200-75125kg/mm2 1×19-13 120 5.60NLY-120B 1×19-14 140 7.28NLY-135B 1×19-15 155 7.68NLY-100C GB1200-881370N/mm2 1×19-13 130 5.83NLY-125C 1×19-14.5 165 7.87NLY-150C 1×19-16 200 11.84四、拉线用U型挂环规格破坏荷重不小于（KN）重量（Kg/m）UL-7 70 0.65UL-10 100 0.92UL-12 120 1.40UL-16 160 1.64UL-21 210 2.90五、钢线卡子型号适用钢绞线外径（mm）重量（Kg/m）JK-7 6.6-7.8 0.20JK-2 9.0-11.5 0.32六、平行挂板（PD型）型号破坏荷重不小于（KN）重量（Kg/m）PD-7 70 0.45PD-10 100 0.67PD-12 120 0.94Ｔ接金具一、T型线夹（螺栓型）型号适用导线外径（mm）重量（Kg/m）母线／引下线TL-11 7.5-9.6/7.5-9.6 0.71TL-21 10.8-14.0/7.5-9.6 0.78TL-22 10.8-14.0/10.8-14.0 0.79TL-31 14.5-17.5/7.5-9.6 1.07TL-32 14.5-17.5/10.8-14.0 1.06TL-33 14.5-17.5/14.5-17.5 1.05TL-41 18.1-22.2/7.5-9.6 1.13TL-42 18.1-22.0/10.8-14.0 1.13TL-43 18.1-22.0/14.5-17.5 1.12TL-44 18.1-22.0/18.1-22.0 1.17设备线夹一、设备线夹（螺栓型、A型）型号适用导线外径(mm) 螺栓数量重量(Kg) SL-1A 7.5-9.6 4 0.34SL-2A 10.8-14.0 4 0.36SL-3A 14.5-17.5 6 0.48SL-4A 18.1-22.0 6 0.51二、设备线夹（螺栓型、B型）型号适用导线外径(mm) 螺栓数量重量(Kg) SL-1B 7.5-9.6 4 0.34SL-2B 10.8-14.0 4 0.36SL-3B 14.5-17.5 6 0.48SL-4B 18.1-22.0 6 0.51三、铜铝过渡设备线夹（螺栓型、A型）型号适用导线外径(mm) 螺栓数量重量(Kg) SLG-1A 7.5-9.6 4 0.37SLG-2A 10.8-14.0 4 0.43SLG-3A 14.5-17.5 6 0.70SLG-4A 18.1-22.0 6 0.73四、铜铝过渡设备线夹（螺栓型、B型）型号适用导线外径(mm) 螺栓数量重量(Kg)SLG-1B 7.5-9.6 4 0.37SLG-2B 10.8-14.0 4 0.43SLG-3B 14.5-17.5 6 0.70SLG-4B 18.1-22.0 6 0.73五、铜铝过渡板型号重量(Kg) 型号重量(Kg)MG-50×5 0.15 MG-80×10 0.82MG-63×6.3 0.33 MG-100×8 1.01MG-63×8 0.42 MG-100×10 1.26MG-63×10 0.53 MG-125×8 1.54MG-80×6.3 0.52 MG-125×10 1.92MG-80×8 0.66 MG-125×12.5 2.4电站金具一、硬母线固定金具［矩形母线平放固定金具（户内一片）］型号适用母线宽度(mm) 适用支柱绝缘子螺径重量(Kg) MNP-101 63 M10 0.42MNP-102 80 0.46MNP-103 100 0.58MNP-104 125 0.62MNP-105 63 M16 0.41MNP-106 80 0.45MNP-107 100 0.57MNP-108 125 0.61一、硬母线固定金具［矩形母线平放固定金具（户内二片）］型号适用母线宽度(mm) 适用支柱绝缘子螺径重量(Kg) MNP-201 63 M10 0.70MNP-202 80 0.75MNP-203 100 0.95MNP-204 125 1.00MNP-205 63 M16 0.70MNP-206 80 0.75MNP-207 100 0.95MNP-208 125 1.00三、矩形母线间隔垫型号标称规格重量(Kg)MJG-01 M10×100 0.12MJG-02 M10×120 0.14MJG-03 M10×140 0.15MJG-04 M10×160 0.16四、软母线间隔棒型号适用导线外径(mm) 重量(Kg)MRJ-4/120 18.1-22.0 0.94MRJ-5/120 23.0-29.0 1.14MRJ-6/120 29.1-35.0 1.21MRJ-4/200 18.1-22.0 0.85MRJ-5/200 23.0-29.0 0.98MRJ-6/200 29.1-35.0 1.12五、母线伸缩节（母线与母线连接）型号重量(Kg) 型号重量(Kg)MS-63×6.3 0.39 MS-100×10 1.31MS-80×6.3 0.53 MS-125×8 1.37MS-80×8 0.70 MS-125×10 1.80MS-100×8 0.99 MS-125×12.5 2.10 六、母线伸缩节（母线与设备连接）型号重量(Kg) 型号重量(Kg)MS-63×6.3 0.55 MS-100×10 2.01MS-80×6.3 0.79 MS-125×8 2.22MS-80×8 1.05 MS-125×10 2.87MS-100×8 1.54 MS-125×12.5 3.43一、线路金具（一）悬垂线夹>>1、悬垂线夹2、悬垂线夹（带碗头挂板）3、悬垂线夹（带U形挂板）4、悬垂线夹（加强形）5、悬垂线夹（双线夹垂直排列）（二）耐张线夹>>1、耐张线夹（螺栓型）（三）联结金具>>1、球头挂环（Q、QP、OH型）2、碗头挂板（W型）3、碗头挂板（WS型）4、U形挂环5、挂环（延长环）6、挂环（直角环）7、拉环（YL型）8、挂板（Z型）9、挂板（ZS型）10、挂板（PS型）11、挂板（P型）12、挂板（UB型）13、U型螺丝14、调整板（DB型）15、U形螺丝16、调整板（PT型）17、牵引板（QY型）18、联板（L型）19、联板（LF型）20、联板（LV型）21、联板（LS型）22、联板（LJ型）23、联板（LL型）24、联板（LK型）25、联板（LX型）26、避雷线悬垂吊架（四）接续金具>>1、接续管（钢绞线用）2、接续管（钢绞线用、爆压塔）3、接续管（铝绞线用）4、接续管（钢芯铝绞线用、爆压）5、接续管（铝绞线用、钳压）6、接续管（钢芯绞线用、钳压）7、接续管（钢芯铝绞线用、爆压搭接）8、接续管（钢芯铝绞线用、液压搭接）9、接续管（钢芯铝绞线用、液压钢芯对接）10、补修管11、并沟线夹12、跳线线夹（压缩型）（五）保护金具>>1、防振锤2、防振锤（500KV线路用）3、间隔棒（FJQ型）4、铝包带5、悬重锤及其附件6、重锤片（500KV路用）（六）拉线金具>>1、楔型线夹2、UT型线夹（可调式）3、NLY型线夹（压接、可调式）4、拉线用U型挂环5、钢线卡子6、平行挂板（PD型）二、变电金具（七）T接金具>>1、T形线平（螺栓型）（八）设备线夹>>1、设备线夹（压缩型、A型）2、设备线夹（压缩型、B型）3、铜铝过渡板4、铜铝过渡设备线夹（螺栓型、A型）5、铜铝过渡设备线夹（螺栓型、B型）三、电站金具（大电流母线金具）（九）电站金具>>1、硬母线固定金具（矩形母线）（1）矩形母线平放固定金具（户内一片）（2）矩形母线平放固定金具（户内二片）（3）矩形母线间隔垫2、软母线固定金具（1）软母线间隔棒3、母线伸缩节（1）母线伸缩节（母线与母线连接）（2）母线伸缩节（母线与设备连接）。

பைடு நூலகம்
型号 XGH-2 XGH-3T XGH-3A XGH-4T XGH-5T XGH-6T
适用导线 型号 外径 mm 5.1-12.5 12.4-17.0 12.4-17.0 19.0-23.5 24.2-28.0 34.0-45.0
质量 kg 1 1.5 1.5 2.3 2.8 3.5
备注
线夹本体和压板为铝合金 件，闭口销为不锈网制件， 其余为热镀锌钢制件。
悬垂线夹
型号 XGU-1 XGU-2 XGU-3 XGU-4 XGU-5(A) XGU-6(A) XGU-5(B) XGU-6(B)
适用导线 型号 外径 mm LGJ-16-25 5.0-7.0 LGJ-25-95 7.1-13.0 LGJ-95-240 13.1-21.0 外绕予绞丝 21.1-26.0 23.0-33.0 带碗头挂板 34.0-45.0 23.0-33.0 带U型挂板 35.0-45.0
质量 kg 1.4 1.8 2 3 5.7 6.1 5.4 5.8
备注
线夹本体，压板和碗头挂板 为可锻铸铁件，闭口销为不 锈钢制件，其佘为钢制件。 可锻铸铁件和钢制件热镀锌
X——悬垂线夹(现用C表示)；G——固定；U——U形螺丝； 数字—适用导线组合号；附加字A—带磁头挂板；B—带U形挂板。
CGH悬垂线夹(铝合金、提包式)

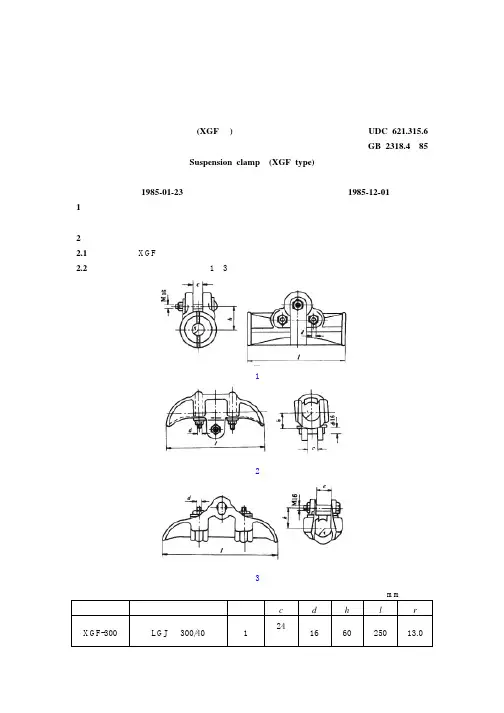

中华人民共和国国家标准悬垂线夹(XGF型)UDC621.315.6GB2318.4—85Suspension clamp(XGF type)国家标准局1985-01-23发布1985-12-01实施1适用范围本标准适用于架空电力线路的直线杆塔悬挂导线用的悬垂线夹。

2型式尺寸2.1悬垂线夹为XGF型。

2.2悬垂线夹主要尺寸应符合下图1～3及表的规定：图1图2图3mm型号适用导线截面或型号简图c d h l rXGF-300LGJ　300/40124166025013.0XGF-5K300～400224165530016.0 XGF-5X300～400332166530016.0表中型号中字母及数字意义为：X——悬垂线夹；G——固定；F——防晕；数字——适用导线组合号，适用导线标称截面；附加字K——上扛；X——下垂。

3技术要求3.1悬垂线夹一般技术条件应符合GB2314—85《电力金具通用技术条件》的规定。

3.2材质与紧固件a.防电晕型线夹本体及压板按GB1173—74《铸造铝合金》，采用ZL-102铝合金制造；b.挂板、U形螺丝按GB700—79《普通碳素结构钢技术条件》，采用抗拉强度不低于372.5N/mm2(372.5MPa)的钢材制造；c.螺母按GB41—76《六角螺母(粗制)》；d.垫圈按GB95—76《垫圈(粗制)》；e.弹簧垫圈按GB93—76《弹簧垫圈》；f.螺栓按SD25—82《六角头带销孔螺栓》；g.闭口销按SD26—82《闭口销》；h.半圆头方颈螺栓按GB12—76《半圆头方颈螺栓(粗制)》。

3.3悬垂线夹的破坏荷重不小于下列数值：XGF-300型39.2kN；XGF-5K型58.8kN；XGF-5X型58.8kN。

4验收规则及试验方法悬垂线夹的验收及试验按GB2317—85《电力金具验收规则、试验方法、标志与包装》进行。

5标志与包装悬垂线夹的标志与包装按GB2317—85规定进行。

名称规格型号悬垂线夹XGU-1 、2、3、4悬垂线夹（带碗头挂板）XGU-5A XGU-6A?悬垂线夹（带U型挂板）XGU-5B XGU-6B悬垂线夹（加强型）XGJ-2 XGJ-25悬垂线夹（双线夹垂直排列）XCS-4 XCS-5 XCS-6 悬垂线夹（500KV线路用）XGF-5X XGF-5K XGF-300 XGF-1400铝合金悬垂线夹（提包式）XGH-3 XGH-4 XGH-5二、耐张线夹上海石兰机电设备有限公司名称规格型号耐张线夹（螺栓型）NLD-1、2、3、4ND-201 ND-202 ND-203 ND-204铝合金耐张线夹（螺栓型）NLL-1 NLL-2 NLL-3 NLL-4 NLL-5耐张线夹（压缩型、避雷线用）NY-35G～NY-135G 系列耐张线夹（液压型、用于GB1179-83钢芯铝绞线）NY-150/20～NY-800/100 系列耐张线夹（爆压型、用于GB1179-83钢芯铝绞线）NB-3OO/40A、B NB-40095/AB三、联接金具上海石兰机电设备有限公司名称规格型号球头环Q-7 QP-7 QP-10 QP-16 QP-21QP-30 QH-7碗头挂板W-7A W-7B W1-10 WS-7 WS-10WS-16 WS-21R WS-30RU 型环U-7 U-10 U-12 U-16 U-21 U-25U-30 U-50挂环（延长环）PH-7 PH-10 PH-12 PH-1 PH-21 PH-25 PH-30挂环（直角环）ZH-7拉杆YL-1040 YL-1243 YL-1643 YL-2543YL-3043直角挂板（Z型）Z-7 Z-10 Z-12 Z-16 Z-21 Z-25 直角挂板（ZS型）ZS-7 ZS-10 ZS-665挂板（PS型）PS-7挂板（P型）P-7 P-10 P-12 P-16?P-21 系列P-30系列P-50 系列挂板（UB型）UB-7 UB-10 UB-12 UB-16 UB-21UB-30UB-12T UB-16T UB-21T UB-30TU型螺丝U-1870 U-1880 U-2080 U-2280UJ-1880 UJ-2080 UJ-2280调整板（DB型）BB-7 DB-10 DB-12 DB-16DB-21 DB-25 DB-30 DB-50支撑架ZCJ-45调整板（PT型）PT-7 PT-10 PT-12 PT-16 PT-21 PT-30牵引板（QY型）QY-7 QY-10 QY-12 QY-16 QY-21 QY-30 QY-50联板（L型）L-1040 L-1240 L-1640 L-2140L-2540 L-3040L-2160 L-3060 L-2145 L-3045L-1245 L-1645-1 L-2145-1 L-2545-1联板（LF型）LF-2140 L-2540 L-3049 L-3045 联板（LV型）LV-0712 LV-1020 LV-1214 LV-2115 LV-3080联板（SV型）LS-1212 LS-1221 LS-1225LS-1229 LS-1233LS-1237 L-1255联板（LJ型）LJ-2540 LJ-3040 LJ-3045/45LJ-1040 LJ-1240 LJ-1640联板（LL型）LL-1645 L-2145 LL-2545联板（LK型）LK-1045 LK-1645 LK-1649/45 联板（LX型）LX-1645 LX-2145 LX-3045四、接续金具上海石兰机电设备有限公司名称规格型号接续管（钢绞线用）JY-35G JY-55G JY-80GJY-100G JY-50G JY-70G接续管（钢绞线用、爆压搭接）JBD-35G JBD-55G JBD-80G JBD-100G JBD-50G JBD-70G接续管（铝绞线用）JY-150L JY-185L JY-210LJY-240L JY-300L JY-400LJY-500L JY-630L JY-800L接续管（钢芯铝绞线用、爆压）JYB-300/40 、50、70 JYB-400/50、65、95 JYB-50/065接续管（铝绞线用、钳压）JT-16L JT-25L JT-35LJT-50L JT-70L JT-95LLT-120L JT-150L JT-185L接续管（钢芯铝绞线用、钳压）JT-10/2 JT-16/3 JT-25/4 JT-35/6 JT-50/8 JT-95/15、20 JT-120/7、20JT-150/8、20、25 JT-185/10、25、30 JT-210/10、25、35 JT-240/30、40接续管（钢芯铝绞线用、爆压搭接）JTB-35/6 JTB-50/8 JTB-70/10? JBT-95/15、20JTB -120/7、20 JTB-150/8、20、25 JTB-185/10、25、30JBT-210/10、25、35 JTB-240/30/40接续管（钢芯铝绞线用、液压搭接）JYD-240/30、40、55 JYD-300/15、20、25、4-、50、70JYD-400/20、25、35、50、65 JYD-500/35、45、65 JYD-630/45、55 JYD-800/55、70接续管（钢芯铝绞线用、液压钢芯对接）JY-240/30、40、55 JY-300/15、20、25、40、50、70JY-400/20、25、35、50、65、95 JY-500/35、45、65 JY-630/35、45、65 JY-800/55、70、100补修管JX-185/10 JX-185 JX-210 JX-240/55JX-300/15 JX-300JX-300/70 JX-400 JX-400/65JX-400/95 JX-500 JX-630 JX-800/55 JX-800JX-35G JX-50G JX-70G JX-100???⒐迪呒??JBB-1 JBB-2 JBB-3铝并沟线夹JB-0 JB-1 JB-2 JB-3 JB-4 JB-5JB-6异型铝并沟线夹JB-10 JB-20 JB-21 JB-30JB-31 JB-32 JB-40 JB-41 JB-42 JB-43异型铜并沟线夹JBT-11 JBT-21 JBT-22 JBT-31 JBT-32 JBT-33JBT-41 JBT-42 JBT-43 JBT-44异型铜、铝并沟线夹JB-TL-10 JB-TL-12 JB-TL-21JB-TL-22 JB-TL-31JB-TL-32 JB-TL-33 JB-TL-41 JB-TL-42 JB-TL-43 JB-TL-44跳线线夹（压缩型）JYT-35/6 JYT-50/8 JYT-70/10 JYT-95/15 JYT-120/7、20JYT-150/8 、20、25JYT-185/10、25、30 JYT-210/10、25、35预绞丝补修条FYB-95/15、20、55 FYB-120/7、20、25 FYB-50/8、20、25、35五、保护金具上海石兰机电设备有限公司名称规格型号防振锤FD-1 FD-2 FD-3 FD-4 FD-5 FD-6 FG-35 FG-50 FG-70 FG-100防振锤（500KV用）FF-5 FF-5G防振锤（铝合金压板）FR-2 FR-3 FR-4 FDZ-1 FDZ-2FDZ-3 FDZ-4 FDZ-5预绞丝护线条FYH-95/15、20、55 FYH-120/7、20、25 、70FYH-150/8、20、25、35 FYH-185/10、25、30、45FYH-210/10、25、35、50 FYH-240/30、40、55FYH-300/15、20、25、40、50、70FYH-400/20、25、35、50、65、95FYH-500/35、45、65 FYH-630/45、55FYH-800/55、70、100铝包带1×10重锤挂板ZG-1 ZG-2重锤座ZJ-1重锤片ZC-1 ZC-18（500KV线路用）间隔棒FJQ TJ FJZ JZX JZY FJZ JX JZF FJP 系列均压屏蔽环FJP 各系列JL 型PL型六、???呓鹁?? 上海石兰机电设备有限公司名称规格型号楔型线夹NX-1 NX-2 NX-3 NX-4UT型线夹（可调式）NUT-1 NUT-2 NUT-3 NUT-4ULY型线夹（压接可调式）NLY-100B NLY-120BNLY-135B NLY-100C NLY-125C NLY-150C拉线用U型环UL-7 UL-10 UL-12 UL-16 UL-21钢线卡子JK-1 JK-2 JK-3挂板PD-7 PD-10 PD-12七、T接金具上海石兰机电设备有限公司名称规格型号T型线夹（螺栓型）TL-11 TL-21 TL-22 TL-31 TL-32 TL-33 TL-41 TL-42 TL-43 TL-44T型线夹（压缩型）TY-120/7 TY-150/8、20 TY-185/10、25 TY-210/10、25TY-240/30 TY-300/15、20、25、40TY-400/20、25、35、50TY-630/45、55 TY-800/55、70、100T型线夹（单导线、压缩型）TY-105 TY-1010T型线夹（双导线、压缩型）TL-2×10/100 TL-2×10/400八、设备线夹上海石兰机电设备有限公司名称规格型号设备线夹（压缩型）SY系列A 型B型C型设备线夹（压缩型）SY-10A SY-10B SY-10C SY-10NC SY-10NB SY-10NC设备线夹（双导线、压缩型）SY-10A/400-1 SY-10B/400-1 SY-10C/400/-1SY-10A/400-2 SY-10B/400-2SY-10C/400/-2设备线夹（螺栓型）SL-1A SL-2A SL-3A SL-4A SL-1B SL-2B SL-3B SL-4B铜铝过渡设备线夹（压缩型、）SYG 系列A型B型铜铝过渡设备线夹（压缩型）SYG-10A SYG-10BSYG-10C SYG-10NA SYG-10NB SYG-10NC铜铝过渡设备线夹（双导线、压缩型）SG-1-A/400SYG-10B-400 SYG-10C/400铜铝过渡设备线夹（压缩型）SLG-1A SLG-2A SLG-3A SLG-4A SLG-1B SLG-2B SLG-3B SLG-4B铜铝过渡板G-50×5 MG-60×6.3 MG-60×8 MG-60×10 MG-80×8MG-100×8 MG-100×10 MG-125×8MG-125×10 MG-125×12.5九、其它设备线夹上海石兰机电设备有限公司名称规格型号铜、铝接线夹JTL-100 JTL-200 JTL-300 JTL-400 JTL-500 JTL-600JTL-800 JTL-1000梅花型紫铜接线夹WCJB-1 WCJB-2 WCJB-3 WCJB-4 WCJB-5 WCJB-6 WCJB-7 WCJB-8 WCJB-9铜铝跨径接户线夹JKG-1 JKG-2 JKG-3 JKG-4 JKG-5JKG-6铜并沟线夹JBT-11 JBT-21 JBT-22 JTB-31 JBT-32JBT-33JBT-41 JBT-42 JBT-43 JBT-44铜、铝并沟线夹JB-TL-10 JB-TL-11 JB-TL-21 JB-TL-22 JB-TL-31 JB-TL-32JB-TL-33 JB-TL-41 JB-TL-42 JB-TL-43 JB-TL-44梅花型黄铜接线夹WCJC-1 WCJC-2 WCJC-3 WCJC-4 WCJC-5 WCJC-6变压器用铜铝线夹SBG-M12 SBG-M14 SBG-M16SBG-M18 SBG-M20铜接线端子DT-10 DT-16 DT-25 DT-35 DT-50 DT-70DT-95 DT-120 DT-120DT-150 DT-185 DT-240 DT-300 DT-400 DT-500 DT-630铝接线端子DL-10 DL-16 DL-25 DL-35 DL-50 DL-70DL-95 DL-120 DL-150 DL-185 DL-240 DL-300DL-400 铜、铝接线端子DTL-10 DTL-16 DTL-25 DTL-35 DTL-50 DTL-70 DTL-95 DTL-120DTL-150 DTL-185 DTL-240DTL-300 DTL-400DTL-500 DTL-630十、电站金具上海石兰机电设备有限公司名称规格型号矩形母线平放固定金具（户内一片）MNP-101 ～108矩形母线平放固定金具（户内二片）MNP-201 ～208矩形母线平放固定金具（户内三片）MNP-301 ～308矩形母线平放固定金具（户外一片）MWP-101 ～104矩形母线平放固定金具（户外二片）MWP-201 ～204矩形母线平放固定金具（户外三片）MWP-301 ～304矩形母线立放固定金具（户内一片）MNL-101 ～108矩形母线立放固定金具（户内二片）MNL-201 ～208矩形母线立放固定金具（户内三片）MNL-301 ～308矩形母线立放固定金具（户外一片）MWL-101 ～104矩形母线立放固定金具（户外二片）MWL-201 ～204矩形母线立放固定金具（户外三片）MWL-301 ～304矩形母线间隔垫MJG-01 MJG-02 MJG-03 MJG-04槽形母线固定金具（户外）MCW-100 MCW-125MCW-150 MCW-175MCW-200 MCW-225 MCW-250槽形母线固定金具（户内）MCN-100 MCN-125 MCN-150 MCN-175 MCN-200 MCN-225 MCN-250槽形母线固定吊挂MCD-1 MCD-2 MCD-3槽形母线间隔垫MCG-1 MCG-2 MCG-3固定金具MGG-70 MG-G80 MGG-90 MGG-100 MGG-120 MGG-130MGG-150 MGG-170 MGG-200MGG-250T 接金具MGT-70 MGT-80 MGT-90 MGT-100MGT-120MGT-130 MGT-150 MGT-170 MGT-200MGT-250终端球MGZ-13 0 MGZ-150 MGZ-17 0 MGZ-200MGZ-250名称规格型号封头MGF-70 MGF-80 MGF-90 MGF-100 MGF-120 MGF-130 MGF-150 MGF-170 MGF-250支架MGJ-104 MGJ-110 MGJ-115软母线固定金具（单母线）MDG-4 MDG-5 MDG-6软母线固定金具（双母线）MSG-4/120 MSG-5/120 MSG-6/400 MDG-4/200 MSG-5/200 MSG-6/200软母线间隔棒MRJ-4/120 MRJ-5/120MRJ-6/120MRJ-4/200 MRJ-5/200MRJ-6/200MRJ-10K/200 MRJ-10K/400 MRJ-10N/200 MRJ-10N/400组合母线圆环YH（2+8）YH（2+12）YH（2+16）YH（2+20）YH（2+24）母线伸缩节（全铝）MS-63×6.3 MS-80×6.3 MS-80×8 MS-100×8MS-100×10 MS-125×8 MS-120×10MS-125×12.5母线伸缩节（铜、铝）MSS-63×6.3 MSS-80×6.3MSS-80×8 MS -100×8MSS-100×10 MSS-125×8 MSS -120×10 MSS-125×12.5槽型母线伸缩节MSC-150-1、2、3、4、5 MSC-200-1、2、3、4、5组合导线终端固定金具ZD（2+8）ZD（2+12）ZD（2+16）ZD（2+24）十一、架空绝缘线金具上海石兰机电设备有限公司名称规格型号NK系列铝合金绝缘耐张线夹NK-1（NEK-1）NK-2（NEK-2）NK-3（NEK-3）NEK-1T（铜芯）NEK-2T（铜芯）验电接地装置BYD型绝缘接地线夹J10DL1 J10DL2 上海石兰机电设备有限公司接续线夹JJP-16-160 JJP-50-240 JJP-2/2架空绝缘耐张线夹（1KV）JNL-1-16 JNL-1-25 JNL-1-35 JNL-1-50 JNL-2-70 JNL-2-95 JNL-3-150 JNL-3-185JNL-3-240架空绝缘耐张线夹（10KV）J10NL-1-16 J10NL-1-25J10NL-1-35 J10NL-1-50 J10NL-2-70 J10NL-2-95J10NL-3-150 J10NL-3-185 J10NL-3-240绝缘铜、铝分支线夹（10KV）J10FKG-25 J10FKG-35 J10FKG-50 J10FKG-70J10FKG-95 J10FKG-120J10FKG-150 J10FKG-185J10FKG-240绝缘铝分支线夹（10KV）J10FKL1-25 J10FKL1-35J10FKL1-50 J10FKLI-70J10FKL1-95 J10FKL1-120J10FKL1-150 J10FKL1-185J10FKL1-240绝缘铝分支线夹（10KV）10FKL2-16 J10FKL2-25J10FKL2-35 J10FKL2-50 J10FKL2-70 J10FKL2-95J10FKL2-120 J10FKL2-150 J10FKL2-185 J10FKL2-240 绝缘穿刺线夹（10KV）JJC10-240/240 JJC10-240/150 JJC10-150/150 JJC10-150/70绝缘穿刺线夹（1KV）JJC-2 JJC-3 JJC-4绝缘悬挂线夹（四芯）JCG-1S JCG-2S JCG2-1S-××JCG2-2S-××绝缘悬挂线夹（单根）JCG4-1D JCG4-2D JCG4-3DJC54-1D四芯绝缘耐张线夹（锚定线夹）JNS-1A JNS-2A JNS-1B JNS-3B JNS-3BJNS-1C JNS-2C JNS-3C JNS-4C 上海石兰机电设备有限公司配变电金具架空绝缘导线金具设备线夹悬垂线夹耐张线夹连接金具接续金具防护金具T型线夹电站金具线路金具悬垂线夹耐张线夹连接金具接续金具保护金具拉线金具预绞式线路金具预绞式耐张线夹预绞式悬垂线夹预绞式保护金具预绞式接续金具预绞式T型线夹户外高压户外高压电缆附件电缆附件电??ι璞?? 电力设备电容补偿装置冷压接线端头及配线器材冷压接线端头及配线器材架空绝缘导线金具悬挂线夹(XJG) 楔型绝缘耐张线夹(NXJ) 楔型铝合金耐张线夹及绝缘罩(NXL) 螺栓型铝合金耐张线夹及绝缘罩(NLL) 铝合金耐张线夹(NXH) 接续管及绝缘罩(JY/LY) 楔型线夹及绝缘罩(JXL) 异型并沟线夹及绝缘罩(JBL、JBT、JB-TL) 穿刺线夹JBC(1KV/10KV) 验电接地环装置JJCB验电接地环装置接地线夹及绝缘罩(JDL) 导线分线盒(DF) T型线夹及绝缘罩(TJL、TJT、TJG) 铝、铜铝过渡分支线夹及绝缘罩(JFL、JFG) 跨径接户线夹及绝缘罩(JKGL、JKL) 铜单槽线夹(DCT) 绝缘罩(P-7、W-7B、WS-7、SL、PXP、JB) 电力变压器接线柱安全护罩10KV架空绝缘线路耐张串装置图绝缘导线金具安装状态图杆上变压器区域装置图设备线夹铜铝接线端子(DTL-1、DTL-2) 铜、铝接线端子(DT、DL、DT-G) 铜管压端子(DTGY、DTGA、DTGS、DTGB) 铜开口接线端子(OT) 防水型接线端子(DT-F、DTL-F) 铜铝连接管(GTL) 堵油铝、铜连接管出口铜接线管(GTY) 通孔铜、铝连接管(GT-G、GL-G) 铜铝过渡设备线夹、连接管冷压接线端头及配线器材避雷用金具铜、铝、铜铝接线夹(JTL) 带电装卸线夹(YZ) 梅花型铜接线夹(WCJB、WCJC) 变压器用铜铝线夹(SBG、SBG-1) 变压器用铜线夹(SBT、SBT-1) 接地棒(JDX) 铜铝复合片(TLYP1、TLYP2、TLFP1) 出口铜设备线夹压缩型铜铝过渡设备线夹(SYG) 压缩型铝设备线夹(SY) 耐热导线设备线夹(SY型A类) 耐热导线设备线夹(SY型B类) 耐热导线设备线夹(SY型C类) 耐热导线铜铝过渡设备线夹(SYG型A类) 耐热导线铜铝过渡设备线夹(SYG型B类) 耐热导线铜铝过渡设备线夹(SYG型C类) 压缩型双导线铝设备线夹(SSY) 压缩型双导线铜铝过渡设备线夹(SSYG) SY、SYG压缩型单导线设备线夹SSY、SSYG压缩型双导线设备线夹SY型设备线夹STY、STYG压缩型调距设备线夹压缩型铜设备线夹(A、B类) (SY-T) 铝设备线夹(SL) 铜设备线夹(*)(ST) 铜铝过渡设备线夹(SL、SLG) 铜铝过渡设备线夹(钎焊，SLG-Q型) 螺栓型双导线设备线夹(SLS) 螺栓型铜铝过渡双导线设备线夹(钎焊) (SLSG) SL、SLG螺栓型单导线设备线夹SSL、SSLG螺栓型双导线设备线夹悬垂线夹悬垂线夹(悬扛通用)(XGF) 悬垂线夹(上扛式)(XGF) 悬垂线夹(下垂式)(XGF) 悬垂线夹(提包式)(XGH) 悬垂线夹(提包式、防晕型)(XGF) 铝合金悬垂线夹(CGB) 铝合金悬垂线夹(CS) 耐张线夹螺栓型铝合金耐张线夹(Type NLL) 螺栓铝合金耐张线夹液压型耐张线夹(NYG) 液压型耐张线夹(NY) 耐热铝合金线用耐张线夹(液压NY-N) 焊接型耐张线夹(Type NYH) 终端耐张线夹(NZ) 连接金具联板(LB1) 联板(LV) 联板(LBD) 联板(LBS) 联板(LB) 联板(BN) 联板(BL) 联板(LJ) 联板(LFB) 调整环(DT) 单十字挂板(SZ) 双十字挂板(LSZ) 花蓝螺丝(LH) 球头挂环(Q-7、QP) 碗头挂板(W) 碗头挂板(WS) U型挂环(U) 延长环(PH) 挂板(Z) 平行挂板(PD) 挂板(UB) 铝母线伸缩节(MST) 防护金具双分裂间隔棒(MRJ) 双母线间隔棒(JS) 双分裂间隔棒(SJ)三分裂间隔棒(MRJ3) 三分裂间隔棒(MRJ) 均压环(FJ、FJV) 均压屏蔽环(FJP、FP、JPL、JL) 散热器(FS 型线夹单导线引下线夹螺栓型(TL) T型线夹液压型(TY) 单导线T型线夹(TL) T型线夹(TLY) 双导线T型线夹(TLS) 螺栓型双分裂T型线夹(TLS、TYS) T型线夹(TL) 双导线T型线夹螺栓型(TLS) 电站金具户内矩形母线固定金具(平放式)(MNP) 户外矩形母线固定金具(平放式)(MWP) 户内矩形母线固定金具(立放式)(MNL) 户外矩形母线固定金具(立放式)(MWL) 矩形母线间隔垫槽形母线间隔垫(MCN、MCW) 槽型母线间隔垫(MCG) 槽形母线吊挂金具(MCD) 管形母线金具软母线金具跨路金具(KLMG、KMGSJ、KLMG-Z) KLMG型跨路母线过渡金具示意图管母线静触头及金具组装图例管母线组装图例管母线组装图例2 Φ管母线金具安装示意图Φ250管母线金具V型跳线串V型悬挂装置V型绝缘子悬垂串单联绝缘子悬垂串单联绝缘子耐张串铝合金导电管母线悬垂线夹悬垂线夹(XGU中心回转式) 悬垂线夹(XGU带碗头挂板) 悬垂线夹(XGU带U形挂板) 悬垂线夹(XGU防磨型) 悬垂线夹(XGT型) 悬垂线夹(XGT、XGJ) 悬垂线夹(XGH提包式) 悬垂线夹(XGF 500kV线路用) 悬垂线夹(XGF下垂式500kV线路用) 悬垂线夹(XGF 500kV高海拔线路用) 悬垂线夹((XGF上扛式500kV线路用) 悬垂线夹(XCS双导线用) 悬垂线夹悬垂线夹(XTS双跳线) 跳线悬垂线夹(XTF4双导线型) 耐张线夹耐张线夹螺栓型(NLD、NLD-B) 螺栓型铝合金耐张线夹(NLL) 钢绞线用耐张线夹压缩型(NY-G) 耐张线夹液压型(NY-H、NY) 耐张线夹爆压型(NB) 铝包钢铰线用耐张线夹液压型(NY-BG) 耐张线夹液压型(NY-Q) 耐张线夹(液压型良导体地线用）(NY) 耐热铝合金绞线用耐张线夹液压型(NY-N) 钢芯铝合金绞线用耐张线夹液压型(NY-HG) 耐张线夹(WNY) 连接金具球头挂环(Q、QP) 球头挂环(QH) 球头挂环(Q环孔平行型) 球头挂环(Q) 球头挂板(Q) 球头挂板碗头挂板(W) 碗头挂板(带孔W1) 碗头挂板(WS) 碗头挂板(加长WS) 碗头挂板(WH) 碗头挂板(WSY) U型挂环(U) U型挂环(UF) 加强型U形挂环(U-J) 延长环(PH) 直角挂环(ZH) 拉杆(YL、YLP) 挂板(Z) 挂板(ZS) 挂板(ZBS) 挂板(ZBS悬垂用) 挂板(PS) 挂板(PD) 挂板(P) 挂板(UB) 挂板(UB悬垂用) 挂板(V、VD) 联塔挂板(LT、EB) U形螺丝(U、UJ) 挂点金具(GD) 支撑架(ZCJ型) 牵引板(QY) 调整板(DB) 避雷线悬垂吊架(BD) 调整板(PT) 联板(L) 联板(LF) 联板(LS) 联板( LL) 联板(LJ) 联板联板(LK) 联板(LX) 联板(LX)3 联板(LXV) 联板(LXV)2 调平联板(SP、LTP) 双层联板(L-S) 接续金具接续管(JY、JBD钢绞线用、液压对接、爆压搭接) 接续管(JY-L 铝铰线用) 接续管(JY、JYD铝包钢绞线、铝包钢芯铝绞线用、液…接续管(JY液压型、钢芯铝绞线用) 接续管(JYD 钢芯铝绞线用、液压搭接) 接续管(JY、JYD 钢芯铝绞线地线用，液压型) 接续管(JYB钢芯铝绞线用、爆压搭接) 接地线端子(DG-BG) 接续管(JTB钢芯铝绞线用、爆压) 接续管(JT钢芯铝绞线用、钳压) 接续管(JT-L铝绞线用、钳压) 补修管(JX 钢芯铝绞线、钢绞线用) 并沟线夹(JBB钢绞线用) 并沟线夹(JB铝绞线、钢芯铝绞线用) 并沟线夹(耐热铝合金导线用)(JB-N) 并沟线夹(JBG) 跳线线夹(JYT压缩型) 预绞丝补修条(FYB、YJB型) 四变二线夹(JR型) 保护金具防振锤(FD、FG型) 防振锤(FF 500KV线路用) 防振锤(FD-L节能无电晕放电型) 防振锤(FR型) 组合型防振锤(FDZ型) 铝包带预绞线护线条(FYH型) 悬重锤及其附件(ZG、ZJ、ZC型) 重锤片(ZC、ZD型) 方型阻尼间隔棒(JZF4型) 十字型阻尼间隔棒(JZX4型) 方框型阻尼间隔棒(FJZ型) 防舞???妥枘峒涓舭??(JZFJ4型) 矩型阻尼间隔棒(FJZJ) 六分裂阻尼间隔棒(FJZ6) 四分裂阻尼间隔棒(330kV线路用) 三分裂阻尼间隔棒(330kV线路用) 跳线间隔棒(JTZ4型四分裂) 跳线间隔棒(JTF4型四分裂) 间隔棒(TJ2 500kv跳线用) 间隔棒(FJQ型二分裂) 间隔棒(JJB2型二分裂) 间隔棒(FJZ型双导线用) 均压屏蔽环(JPL、FJP、FP、PJL 500kV线路用）均压屏蔽环(JP、J、P、PV、FJP 330kV线路用）招弧角(ZH 型) 拉线金具楔型线夹(NX型) UT型线夹(NUT可调式) UT 型线夹(NU 不可调式) 拉线用U型挂环(UL) 钢线卡子(JK 型) 双拉线用联板(LV) 挂板(PD型) 压接式NLY线夹(可调式) 防盗帽(FX) 预绞式耐张线夹预绞式绝缘导线耐张线夹NL-□/JY（绝缘导线用）预绞式导线耐张线夹NL-□/LJ（铝绞线用）预绞式绝缘导线耐张线夹NL-□/LGJ（钢芯铝绞线用…预绞式导线耐张线夹配套金具/绞合环THJ/心形环UX…预绞式拉线耐张线夹NL-□/G、B（钢绞线、铝包钢绞…预绞式大型拉线耐张线夹NL-□预绞式挟线耐张线夹配套金具/鸡心环TH/预绞式可调…预绞式悬垂线夹预绞式悬垂线夹CL-□/LGJ（钢芯铝绞线用）预绞式悬垂线夹CL-□/LJ（铝绞线用）预绞式悬垂线夹CL-□/G、B（钢绞线、铝包钢绞线用…预绞式悬垂线夹配套金具预绞式保护金具螺旋形防振鞭螺旋形防舞动鞭防振锤预绞式护线条预绞式补修条预绞式接续金具预绞式全张力接续金具预绞式跳线接续金具预绞式接续条（钢绞线、铝包钢绞线用）预绞式T型线夹预绞式T型线夹户外高压高压复合绝缘子系列户外高压跌落式熔断器系列（出口型）户外跌落式熔断器绝缘罩装置户外跌落式熔断器系列高压隔离开关及绝缘罩装置户外隔离开关系列GW1-12G（D）/□-□户外交流高压隔离开关GW4-12、17.5、40.5型系列户外交流高压隔离开关GW5型系列高压隔离开关GN19-12（C）系列户内高压隔离开关GN30-12（D）旋转式户内高压隔离开关ZW8-12/T630-20户外高压真空断路器ZW32-12型户外高压柱上真空断路器ZW7-40.5系列户外高压真空断路器LW3-10系列户外六氟化硫断路器FXBW复合棒型悬式绝缘子FZSW复合支柱绝缘子FPQ复合针式绝缘子FCGW复合穿墙套管FS复合横担绝缘子FXBW复合棒型加长型悬式绝缘子FQE(X)电气化铁道用复合绝缘子跌落式绝缘子-隔离开关绝缘子-真空断路器绝缘子均压环出口绝缘子电缆附件10kV 交联电缆热缩户内、外终端产品型号、规格及编号35KV 交联电缆热缩户内、外终端10KV 单芯、三芯热缩中间接头1KV 电缆热缩终端和中间连接热缩应力控制管热缩绝缘管热缩护套管、热缩半导电管热缩指套热缩电缆端帽热缩母排保护套管1KV、10KV、35KV 母排阻燃绝缘热缩套管阻燃小细管、阻燃母排套管母排保护盒、伸缩节保护盒硅橡胶系列交联电力电缆附件硅橡胶冷缩式、硅橡胶预制式电缆附件8.7/15KV 硅橡胶三芯冷缩户内（户外）终端8.7/15KV 硅橡胶单芯冷缩户内（户外）终端8.7/15KV 硅橡胶冷缩三芯户内（户外）终端8.7 / 15kv 硅橡胶单芯冷缩户内（户外）终端26/35KV 硅橡胶三芯冷缩户内（户外）终端26/35KV 硅橡胶单芯冷缩户内（户外）终端8.7/35KV硅橡胶预制式户内（户外）终端1KV 硅橡胶冷缩电缆终端8.7/15KV、26/35KV 硅橡胶冷缩电缆中间接头交流无间隙金属氧化物避雷器Y、F 瓷外套避雷器计数器、脱离器出口型避雷器TBP、YH 系列三相组合式过电压保护器ZR 系列阻容吸收器电力变压器接线术安全护罩电力设备电缆分接箱典型应用欧式电缆分支箱结构示例图电缆插头安装示意图带SF6开关电缆分支箱美式电缆分支箱结构示例图带SF6负荷开关的电缆分支箱结构示例图普通高压电缆分支箱接线方案图带开关电缆分支箱接线方案FLN36-12/FLN38-12六氟化硫负荷开关设备FN36-12单元柜接线方案环网柜接线方案SF6全绝缘全密封共箱型环网开关设备XGW10-12/630-6K5R-1/6 智能小型户外开闭所（XGW…开闭所SF6负荷开关双电源自动切换接线方案（二进… DFW8 系列低压电缆分接箱美式电缆接插头系列欧式电缆接插头系列普通型高压电缆分支箱基础图电容补偿装置谐波治理TBB0.4系列智能无功补偿装置（柜）低压滤波补偿装置抗谐波电容柜TBBX低压无功就地补偿装置TBBWF低压无功分相补偿装置低压无功补偿、计量综合配电柜TBBWD低压无功动态补偿装置TBBW低压无功静态补偿装置TBB高压并联电容补偿装置TBBX高压无功就地补偿装置TBBF型水电站无功电容补偿装置TBBWZ柱上式高压无功补偿装置分组自动投型高压并联电容器补偿装置TBB高压井联电容补偿装置冷压接线端头及配线器材端头类型说明叉形预绝缘端头（TU-JTK 型）叉形裸端头(TU型) 圆形预绝缘端头(TO-JTK型) 圆形裸端头（TO型）窥口铜接线端头(DTGA型) 管形预绝缘端头(TG-JT型) 管形裸端头(TG型) 双线管形预绝缘端头针形预绝缘端头(TZ-JTK型) 片形预绝缘端头绝缘软套管长形全绝缘中间接头(TL-JTK型) 子弹形公预绝缘接头公预绝缘接头母预绝缘接头母全绝缘接头凸缘叉形预绝缘端头锁扣叉形预绝绝缘端头锁扣叉形裸端头长形全绝缘中间接头(尼龙) 子弹形公、母全绝缘接头(尼龙) 公、母全绝缘接头(尼龙) 棘轮式压接钳尼龙电缆固定头均压屏蔽环（变电用）防振锤防振锤(FR两边不对称) 防振锤(500kV线路用) 防振锤(FDZ型) 预绞丝护线条铝包带悬重锤及其附件重锤片(500kV线路用) 间隔棒（FJQ型）十字型阻尼间隔棒(JZX型) 方型阻尼间隔棒(JZF型) 矩形阻尼间隔棒（JJF型）矩形阻尼间隔棒（JZJD型）防舞动型间隔棒(JZ型) 六分裂阻尼间隔棒(FJZ型) 四分裂阻尼间隔棒(330kV线路用) 三分裂阻尼间隔棒(330kV线路用) 跳线间隔棒(JTZ型四分裂) 跳线间隔棒(JZJ型四分裂) 跳线间隔棒(JT型四分裂) 间隔棒(500kV跳线用) 间隔棒（FJQ型二分裂）间隔棒（JJB型二分裂）间隔棒（JZQ型二分裂）双分裂间隔棒(MRJ型) 双分裂间隔棒(SJ型) 双分裂间隔棒(大截导线用) 三分裂阻尼式间隔棒(JX型) 跳线四分裂间隔棒(FJT型) 跳线四分裂间隔棒(JT型) 三分裂阻尼间隔棒(FJZ型) 矩形阻尼间隔棒（带防舞器）间隔棒（FJZS型）三分裂间隔棒（MRJ型）方型阻尼间隔棒均压屏蔽环(500kV线路用) 均压屏蔽环(300kV线路用) 均压屏蔽环(FJP-500X型) 均压屏蔽环(FJP-500XD、XDL) 均压屏蔽环(FJP-330-X、NB型) 均压环(变电用) 屏蔽环及均压屏蔽环(变电用) 均压屏蔽环(FJP-500XL型) 均压屏蔽环(330kV线路用) 均压环散热器悬垂线夹(XGU型) 悬垂线夹(带碗头挂板) 悬垂线夹(带U型挂板) 悬垂线夹(加强型) 悬垂线夹(防磨型) 悬垂线夹(XGU-2A型) 悬垂线夹(提包式) 悬垂线夹(上扛式) 悬垂线夹（XF型）悬垂线夹（XFZ型）悬垂线夹(XGF-X型) 悬垂线夹(XGF-K型) 悬垂线夹(双线夹垂直排列) 悬垂线夹（XGF-300、1400型）铝合金悬垂线夹（提包式）悬垂线夹（XGH-8型）悬垂线夹（提包式XGJ 型）双分裂悬垂线夹（跳线用）悬垂线夹（XDC型）加强型悬垂线夹（提包式XBJ型）改进型悬垂线夹（提包式）悬垂线夹（XGF-5X、GH型）悬垂线夹(XGF-9X、GH型）四分裂悬垂线夹(跳线用) 悬垂线夹(500kV线路用) 悬垂线夹（节能型、双导线用、铝合金线夹）悬垂线夹（铝合金提包式）耐张线夹（螺栓型）耐张线夹（ND型）耐张线夹（铝合金）耐张线夹（铝合金NLLD-P型）耐张线夹（铝合金NLL型）耐张线夹（销钉型）耐张线夹(压缩型、避雷线用）耐张线夹(液压型) 耐张线夹(液压型,用于GB1179-83钢芯铝绞线) 钢芯铝合金绞线用耐张线夹(80型) 钢芯铝合金绞线用耐张线夹(液压型) 耐张线夹(720导线用) 耐张线夹(液压NYG型) 耐张线夹(爆压NB型) 钢芯铝合金绞线用耐张线夹(爆压型) 耐张线夹(液压NYH型) 耐张线夹(铝包钢绞线用) NYZ耐张线夹(液压型) 耐热铝合金绞线用耐张线夹(液压联结金具球头挂环（Q型、QP型、QH型）碗头挂板（W型）碗头挂板（52-3型）碗头挂板（W-4.5/11型）碗头挂板（W-0732～0749型）碗头挂板（WS型）U 型挂环球头挂环（Q-U型）拉杆（YL型）拉杆（YLP型）挂板（Z型）挂环（延长环）挂环（直角环）直角挂环（ZH 型）挂板（Z型铸钢体）挂板（ZBS型）挂板（ZS型）挂板（PS型）挂板（VD型）挂板（P型）挂板（UB型）U型螺丝支撑架（ZCJ型）调整板（DB型）调整板（PT 型）牵引板（QY型）联板（L型）联板（LF型）联板（LV型）联板（LS型）联板（LJ型）联板（LL型）联板（LK型）联板（LX型）联板（LXV型）联板（LZ型）联板（NB型、BL型）四方眼联板调平联板拉线双联板三分裂用联板平行挂环避雷器悬垂吊架耳轴挂板（GD型）耳轴挂板（LT型）U型挂环（U-J型）接续金具接续管（钢绞线用）接续管（钢绞线用、爆压搭接）接续管（铝绞线用）接续管（铝绞线用、钳压）接续管（钢芯铝绞线用）接续管（钢芯铝绞线用、爆压）接续管（钢芯铝绞线用、钳压）接续管（钢芯铝绞线用、爆压搭接）接续管(钢芯铝绞线用、液压搭接）接续管（钢芯铝绞线用、液压钢芯对接）接续管（架空绝缘线用）接续管（JYB型）接续管（铝合钢绞线，铝包钢芯铝绞线用，液压型）接续管（铝包钢绞线用）接续管（轻型绞线用）补修管并沟线夹(JBB、JB型）并沟线夹(JBX型) 跳线线夹(压缩型) 预绞丝补修条(FYB型) 预绞丝补修条(YJB型) 铜铝接线端子（堵油型）棒料型铜铝接线夹铝接线端子（堵油型）异型并沟线夹铜铝接线端子（双孔型）???狄煨筒⒐迪呒?? 铜接线端子（堵油型）10KV绝缘接地线夹铜接线端子（堵油型）10KV绝缘耐张线夹铜连接管（堵油型）铝并沟线夹（铸造）铜铝连接管（堵油型）铝并沟线夹（型材）铝连接管（堵油型）铜并沟线夹铜接线管（管料制）铜铝并沟线夹铝接线管（管料制) 铜铝螺纹线铜铝过渡板铜铝设备线夹（85型）压接型设备夹铝设备线夹（85型）74型设备夹铜设备线夹（85型）铝接线夹钢芯铝绞线用钳压管、爆压管铜接线夹变压器线夹母线伸缩节接线端子/ 铜端子铝并沟线夹「型材」SC 铜窥口接线端子电力电缆连接器/ 接线端子铜并沟线夹铝接线管「通孔型」异型铝并沟线夹电力金具铜铝接线端子/ 铜铝鼻铜开口接线端子铜压接线管/ 紫铜管镀锡铜接线端子/ 铜鼻子4mm 6mm 铜鼻子铝接线端子(堵油型) / 接线端头铜铝接线管/ 连接管铜铝并沟线夹铜铝接线夹铜接线管「通孔型」铜接线夹镀锡铜开口接线端子接线端子/ 电力金具铜接线端子(堵油型) / 铜鼻接续金具/ 电力金具/ 并沟线夹设备线夹/ 接线夹铝并沟线夹/ 型材镀锡铜端子/ 铜鼻铜铝端子/ 接线端子接线端子铜鼻子/ 接线鼻铜线耳/ 铜接头/ 铜端子冷压端子冷压端子冷压端头/ 铜接头铜端头叉形冷压裸端头UT 圆形冷压裸端头OT 冷压端子/ 冷压端头OT / UT 镀锡紫铜管/ 接线管/ 连接管GT 铜端子/ 铜端头/ 接线端头铜接线端子/ 接线耳铜压接线管/ 小铜管铜接线管「通孔型」/ 紫铜管铝接线管「通孔型」铜窥口接线端子/ 铜端子铜导电带/ 铜编织线GTX 铜压接线管/ 紫铜管GT 铜铝接线夹/ 设备线夹铜接线夹/ 铜夹铜铝接线管/ 连接管GTL 铜接线端子(堵油型) / 铜鼻铝接线端子(堵油型) / 铝鼻镀锡铜接线端子/ 铜鼻子DT 铜开口接线端子/ 开口鼻。

防电晕型悬垂线夹的材料组成 1）本体及压板采用ZL-102 铝合金制造 2）闭口销采用不锈钢 3）其余：钢件。
该线夹也可用于220kV线路上代替可锻铸铁 制造的线夹，具有很好的经济效益。 这类防晕型悬垂线夹分线路用和跳线用两类。 跳线用的防晕型线夹亦可用于变电所，线夹的握 力较小。
二、按旋转点的位置不同分类
表2-3
型号
适用导线范围 (mm)
CGU_6B 23.0～33.0
主要尺寸（mm）
L
H
R
300 137 17
～ CGU_5B 34.0 45.0 300 143 23
破坏荷重 重 量
kN
kg
70
5.4
70
5.8
主要用途、特点： 用于大截面钢芯铝导线或包裹有预绞丝护套式护线套
的导线时，线夹线槽直径较大，采用普通挂板容易产生 变形，因而在线挂板上端增加U型挂板，这样的组合不仅 可以减少挂板的弯矩，也可以改变悬挂方向。
所以铁或钢质材料制造的导线线夹虽然投资低，但增加了 线路损耗和年运行费用。因此对于载流量大、最大负荷利用 小时比较高的架空线路，都采用铝合金悬垂线夹，线夹本体、 压板采用非磁性的高强度稀土铝合金材料压铸而成的。
3.铝合金悬垂线夹 铝合金悬垂线夹具有强度高、防腐性强、磁滞损耗小
以及有利于控制电晕的产生，耗能低和节约电能等特点， 被广泛应用与330～500kV输电线路或高海拔地区对金具 有防电晕要求的线路上。
固定型U型螺栓式悬垂线夹的实物图如图2-2、 结构图如图2-3和规格如表2-1
螺栓 挂板 U型螺栓 压板 本体
图2-2 带U螺栓的悬垂线夹
H H
lL
图图图2-223--固33固固定定定型型型UUU型型型螺螺螺栓栓栓式式式悬悬悬垂垂垂线线线夹夹夹结结结构构构图图图

电力金具规格型号电力器材/电力金具/电力线路器材金具厂家型号：电力器材/电力金具/电力线路器材金10KV 及以下钢芯铝芯架空绝缘电缆 *执行标准 Q/12BJ4881-2001 10KV 及以下钢芯铝绞线芯架空绝缘电缆*用途本产品适用于交流额定电压 10KV 及以下的架空配电线路。

*使用特性1) 电缆的长期允许工作温度：聚氯乙烯及聚乙烯绝缘 70℃；交联聚乙烯绝缘为 90℃。

2) 电缆的敷设温度不行低于-20℃3) 电缆的允许弯曲半径：额定电压 0.6/1KV 电缆外径小于 25mm 者，应不小于 4D额定电压 0.6/1KV 电缆外径大于 25mm 者，应不小于 6D。

额定电压 U(Um)为 10(12)KV 电缆，应不小于 20D。

其中 D—电缆的实际外径(mm)。

*主要技术性能和要求1) 导体采用紧压钢芯铝绞线芯导体，导体直流电阻及拉断力符合表 1。

2) 1KV 及以下的绝缘架空电缆其绝缘可采用耐气候的聚乙烯、聚氯乙烯或交联聚乙烯，绝缘的厚度及绝缘电阻也符合表 1。

*产品命名1) 电缆型号用字母及数字含义JK………………………………………架空用系列L………………………………………铝导体G………………………………………钢芯YJ………………………………交联聚乙烯(XLPE)绝缘Y………………………………高密度聚乙烯(HDPE)绝缘V………………………………………聚氯乙烯(PVC)绝缘2) 产品表示方法产品用型号、规格和标准标号表示。

示例：钢芯铝绞线芯交联聚乙烯绝缘架空电缆，额定电压 0.6/1KV，单芯，标称截面70/10mm2,表示为： JKLGYJ-0.6 70/10 Q/12BJ4881-2001JKV 铜芯聚氯乙烯绝缘架空电缆JKY 铜芯聚乙烯缘架空电缆JKYJ 铜芯交联聚乙烯绝缘架空电缆JKLV 铝芯聚氯乙烯绝缘架空电缆JKLY 铝芯聚乙烯绝缘架空电缆JKLYJ 铝芯交联聚乙烯绝缘架空电缆JKLGY 钢芯加强铝芯聚绝缘架空电缆JKLGYJ 钢芯加强铝芯交联聚乙烯缘架空电缆YKYJ 铜芯交联乙烯新架空电缆杆塔型号及杆段编号代表的意义一、杆塔型号在送电线路中，用汉语拼音字母及数字代号来表示杆塔型号．1．各种代号的意义(1)表示杆塔用途分类的代号Z——直线杆塔ZJ——直线转角杆塔N——耐张杆塔J——转角杆塔D——终端杆塔F——分支杆塔K——跨越杆塔H——换位杆塔(2)表示杆塔外形或导线、避雷线布置型式的代号S——上字型C——叉骨型M——猫头型Yu——鱼叉型V——V字型J——三角型G——干字型Y——羊角型Q——桥型B——酒杯型Me——门型Gu——鼓型Sz——正伞型SD——倒伞型T——田字型W——王字型A——A字型(3)表示杆塔的塔材和结构(即种类)的代号G——钢筋混凝土杆T——自立式铁塔X——拉线式铁塔(不带X者为无拉线)(4)表示杆塔组立方式的代号L——拉线式自立式可不表示。

模块4配电线路常用金具（GYPD00101004）【模块描述】本模块包括金具的类型、型号和特点。

通过学习，掌握金具的型号和适用。

【正文】一、常用金具的类型在架空配电线路中，用于连接、紧固导线的金属器具，具备导电、承载、固定的金属构件，统称为金具。

金具按其性能和用途可分为：悬吊金具（悬垂线夹）、耐张金具（耐张线夹）、接触金具（设备线夹）、接续金具、防护金具和连接金具等。

1.线夹类金具（1）悬吊金具（悬垂线夹）。

悬吊金具的用途是把导线悬挂、固定在直线杆悬式绝缘子串上，其型号为XGU 型，如图GYPD00101004-1所示。

其外挂板采用热镀锌钢板或不锈钢板制造。

（2）耐张金具（耐张线夹）。

耐张金具的用途是把导线固定在耐张、转角、终端杆的悬式绝缘子串上，按其结构和安装条件可GYPD00101004T悬垂线夹图分为楔型、螺栓型、预绞丝（无螺栓）型等。

1）开口楔型耐张金具，安装导线时较为便利，适用于绝缘线剥除绝缘层后安装（可防止雷击断线），并外加绝缘罩，见图GYPD00101004-2。

用于铜绞线、或绝缘铜绞线时，线夹一般采用可锻铸铁，楔子采用黄铜制造；用于铝绞线或绝缘铝绞线时，线夹及楔子采用高强度铝合金制造。

2）螺栓型耐张金具的本体和压板由可锻铸铁制造，见图GYPD00101004-3，由于其造价较低，被广泛应用，适用于线路终端或电流不流经线夹的场合。

螺栓型铝合金耐张线夹系采用高强度铝合金制造，具有节能效果，如图GYPD00101004-4所示。

3）预绞式耐张金具，如图GYPD00101004-5所示。

其结构为预绞丝双腿绞合形成空管，折弯部预成型绞环。

预绞丝缠绕在导线上，借助于材料的弹性及收紧力，越拽越紧，不产生滑移。

绞环套在心形环上，与悬式绝缘子连接。

一般预绞式耐张线夹的旋向与绞线的旋向一致，为右旋，为增大摩擦力一般粘有石英砂。

用于10kV绝缘导线的预绞式耐张线夹，采用镀锌钢丝制成，可直接安装在绝缘导线外绝缘层上；用于铝绞线的预绞式耐张线夹，采用高强度铝合金单丝导线加工而成；用于钢绞线拉线的预绞式耐张线夹，采用镀锌钢丝制成；预绞式耐张线夹配套心形环，见图GYPD00101004-6,适用于槽型悬式绝缘子或拉线棒。

硬度平均大于90HBM
化学分析仪布式硬度计
化学分析
硬度检测
抽检
检验说明：
1、本检验规范适用于悬垂线夹XGH-2产品。
2、抽检的数量要求：
产品批量不足100件，抽检数量4件。批量在100件以上，抽样数量公式如下：
当100≤n≤500时，P=4;当500≤n≤2000时，P=4+1.5n/1000
式中n-金具批量，p-抽样基数。
3、如果试件全部符合要求，则该批次产品认定合格。如果有两件或者更多的试件不能通过同一项试验，则该批产品为不合格。如果有一个试验不符合要求，则在同批金具中抽取原抽样两倍的数量，重做表中该项试验。如果新试件全部符合要求，则该批产品为合格。如果有一个试件不符合要求，则该批产品不合格。
