耐张线夹和悬垂线夹结构图

2、悬垂线夹的机械强度要求 悬垂线夹在悬挂导线或地线时应能承受垂直档距内导线 或地线的全部荷载，并且在线路正常运行或断线时不允许导 线或避雷线在线夹内滑动或脱离绝缘子串。 要求正常运行情况下，悬垂线夹的安全系数不小于2.5； 事故情况下不小于1.5，断线情况下不小于1.3。悬垂线夹所 承受的最大荷载(考虑导线或避雷线自重、最大覆冰及最大风 荷载时的综合荷载)不大于线夹的破坏荷载。即：
碗头挂板
图3.7 碗头挂板悬垂线夹结构示意图 17
表3-4
18
(4)防晕型悬垂线夹(CGF型) 组成：两片喇叭形船体、两个(或四个螺栓)和一个钢箍(用 于箍紧线夹船体1、2)。见图3.8 。
钢箍 钢箍
船体2 船体2
图3.8 防晕悬垂线夹结构示意图
线夹船体的材料：高强度铝合金。 结构特点：线夹且有较高的粗糙度(非常光滑)，线夹船体呈 流线型结构，可以减少电晕的产生。由于线夹采用非磁性材料制 造，可以减少磁滞损耗，节约电能(降低线损)，故用于220kV上 代替常用可锻铸铁线夹有很好的经济效益。 适用范围：该类线夹分线路用和跳线用两类。可用在330500kV线路导线或跳线，其中跳线用防电晕线夹亦可用于变电所， 其握力要求较小。 线夹的主要结构尺寸参数同前，规范见表3-5。 19
悬垂线夹
固定 释放 有限握力 螺栓 压缩 楔型 螺旋 球-窝 板-螺栓 链-环 异形管 圆形官 导线防护 绝缘防护
耐张线夹
架空电力线路金具
联接金具 接续金具 防护金具

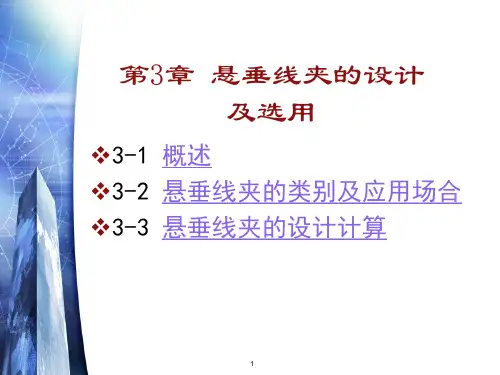

2
3-1
概
述
一、悬垂线夹的作用及工况
悬垂线夹(suspension clamp )—用 于悬挂或支托绞线于绝缘子串上(直线杆 塔)及悬挂跳线于绝缘子串上(耐张、终 端等杆塔) 的金具。其在正常运行条件 下主要承受垂直荷重，而不承受绞线张 力。通常与联接金具(挂板、挂环、U形 螺栓等)一起使用，将导线与绝缘子串联 接在一起共同悬挂在杆塔的横担上。见 图3.1。 线夹一能固定在导线上的金具或金 具的部件。

⼀图闲聊架空输电线路耐张绝缘⼦串及连接⾦具1、名称解读根据《电⼒⾦具名词术语》（GB/T 5075-2016 ）定义，知由绝缘⼦串、耐张线夹、连接⾦具、防护⾦具组合⽽成，⽤于张紧导(地)线，能承受规定机械负荷和电⽓负荷的串(或组)叫耐张绝缘⼦串(或组) 。

如下图所⽰：▲耐张塔中耐张绝缘⼦串(组)⽰意图▲耐张绝缘⼦串(组)元件连接⽰意图上图耐张绝缘⼦串(组)中主要设备材料按照顺序分别是：①、U型挂环②、延长环③、联板④、球头挂环⑤、绝缘⼦串（玻璃绝缘⼦串）⑥、碗头挂板⑦、Z型挂板⑧、平⾏挂板⑨、调整板⑩、耐张线夹注：1.图中除开⑤、⑩外都属于连接⾦具，图中⽆防护⾦具，绝缘⼦串中的防护⾦具⼀般指均匀环、屏蔽环、均匀屏蔽环及招弧⾓等防护⾦具。

2.⾦具强度在最⼤使⽤荷载情况下不应⼩于2.5倍的相应荷载；断线、断联、验算情况下其荷载不应⼩于1.5倍的相应荷载。

2、内容解读①、U型挂环 U型挂环是⼀端为环形连接⼀端为槽形连接所构成的U形连接⾦具。

U型挂环⼀般分为U型、UL型（加长U型）。

这类⾦具主要与杆塔横担的连接与板与环的过渡连接等，本⼯程采⽤的是U型挂环。

▲图 U型挂环.②、延长环（挂环）延长环是两端均为环型连接的连接⾦具。

延长环主要⽤来加长连接尺⼨或转变连接⽅向。

本⼯程采⽤的是PH延长环。

③、联板（L型）联板是承受多个受⼒的板形连接⾦具。

联板⼀般分为L型联板、LF型联板、LV型联板、LS型联板、LJ型联板、LK型联板、LC型联板(也称LX型联板)、LL型联板、LB型联板等。

L型联板主要⽤于双联耐张绝缘⼦串与单根导线组装、单串绝缘⼦与双根导线组装、双根拉线的组装、单串绝缘⼦双⽀点悬垂传达组装以及其他需要L型联板组装等的地⽅，本⼯程采⽤的是L型联板。

▲图 L型联板.④、球头挂环球头挂环是⼀端为球形⼀端为环形所构成的连接⾦具。

球头挂环分为Q型、QH型、QP型。

球头挂环主要⽤于⾦具与绝缘⼦的连接。

本⼯程采⽤的是QP型球头挂环。

1 单悬垂串上的弹簧销子应由小号侧向大号侧穿入。使用 W 型弹簧销子时，绝缘子大 口应一律朝小号侧，使用 R 型弹簧销子时，大口应一律朝大号侧。螺栓及穿钉凡能顺线路 方 向穿入者，应一律由小号侧向大号侧穿入，特殊情况两边线可由内向外，中线可由左向 右穿 入；直线转角塔上的金具螺栓及穿钉应由上斜面向下斜面穿入。
《110kV ～ 750kV 架空输电线路施工及验收规范》 GB 50233-2014 8.6 附件安 装
8.6.2 金具的镀锌层有局部碰损剥落或缺锌，应除锈后补刷防锈漆。 8.6.7 绝缘子串、导线及架空地线上的各种金具上的螺栓、穿钉及弹簧销子除有固定的穿向 外，其余穿向应统一，并应符合下列规定：
《架空线路用预绞式金具技术条件》DL/T 763-2013
6.1.3 预绞丝外观： a）预绞丝的端头一般为圆台或半球形。若有防电晕要求，预绞丝的端头宜为鸭嘴形。 b） 预绞丝表面应光洁，无裂纹、折叠和结疤等缺陷。 6.1.4 预绞丝螺旋方向：预绞式金具外层预绞丝应与绞线的外层旋向一致，一般为右旋。 OPGW 用耐张线夹内层绞预绞丝的旋向应与 OPGW 外层旋向相反。
《架空输电线路运行规程》 DL/T 741-2010
5.4.1 金具本体不应出现变形、锈蚀、烧伤、裂纹，连接处转动应灵活，强度不应低 于原值的80%。
5.4.2 防振锤、防振阻尼线、间隔棒等金具不应发生位移、变形、疲劳。 5.4.3 屏蔽环、均压环不应出现松动、变形，盒不应松动、漏水。 5.4.5 OPGW 预绞丝线夹不应出现疲劳断脱或滑移。 5.4.6 接续金具不应出现下列任一情况： a）外观鼓包、裂纹、烧伤、滑移或出口处断股，弯曲度不符合有关规程要求； b）温度高于相邻导线温度10℃，跳线联板温度高于相邻导线温度10℃； c）过热变色或连接螺栓松动； d）金具内部严重烧伤、断股或压接不实（有抽头或位移）； e）并沟线夹、跳线引流板螺栓扭矩值未达到相应规格螺栓拧紧力矩。

悬垂线夹一、悬垂线夹型号适用绞线直径范围(包括加包缠物)破坏荷重不小于（KN）重量(Kg)XGU-1 6.0-7.0 40 1.4 XGU-2 7.1-13 40 1.8 XGU-3 13.1-21.0 40 2.0 XGU-4 21.1-26.0 40 3.0 二、悬垂线夹（带碗头挂板）型号适用绞线直径范围(包括加包缠物)破坏荷重不小于（KN）重量(Kg)XGU-5A 23.1-33.0 60 5.7 XGU-6A 34.0-45.0 60 6.1 三、悬垂线夹（带U型板）型号适用绞线直径范围(包括加包缠物)破坏荷重不小于（KN）重量(Kg)XGU-5B 23.0-33.0 60 5.4 XGU-6B 34.0-45.0 60 5.8 四、悬垂线夹（带U型板）型号适用绞线直径范围(包括加包缠物)破坏荷重不小于（KN）重量(Kg)XGJ-2 11.0-13.0 90 3.8 XGJ-5 23.0-43.0 120 9.0 五、悬垂线夹（双线夹垂直排列）型号适用绞线直径范围(包括加包缠物)破坏荷重不小于（KN）重量(Kg)XCS-4 21.0-26 70 9.3 XCS-5 23.0-33.0 100 14.6 XCS-6 34.0-45.0 100 15.0耐张线夹一、耐张线夹（螺栓型）型号适用绞线直径范围(mm)(包括加包缠物)破坏荷重不小于(KN) 重量(Kg)NLD-1 5.0-10.0 20 1.3 NLD-2 10.1-14.0 40 2.1 NLD-3 14.0-18.0 70 4.6 NLD-4 18.1-23.0 90 7.0 ND-201 5.0-10.0 20 1.1 ND-202 10.1-14.0 40 1.9 ND-203 14.0-18.0 70 4.2 ND-204 18.1-23.0 90 6.4联结金具一、球头挂环（Q型、QP型、QH型）型号Q-7 QP-7 QP-10 QP-16 QP-21 QP-30 QH-7二、碗头挂板（W型）型号W-7A w-7B三、碗头挂板（WS型）型号WS-7 WS-10 WS-16 WS-21R WS-30R 四、U型挂环型号U-7 U-10 U-12 U-16 U-20 U-25 U-30 U-50五、挂环（延长环）型号PH-7 PH-10 PH-12 PH-16 PH-21 PH-25 PH-30六、挂环（直角环）型号ZH-7七、拉杆（YL型）型号YL-1040 YL-1243 YL-1643 YL-2543 YL-3043 八、挂板（Z型）型号Z-7 Z-10 Z-12 Z-16 Z-21 Z-25九、挂板（ZS型）型号ZS-7 ZS-10 ZS-665 十、挂板（PS型）型号PS-7十一、挂板（P型）型号P-7 P-10 P-12 P-16 P-21 P-2118 P-2124 P-2130 P-2136 P-2142 P-2148 P-2154 P-30 P-3018 P-3024P-3030 P-3036 P-3042 P-3048 P-3054 十二、挂板（UB型）型号UB-7 UB-10 UB-12 UB-16 UB-21 UB-30 UB-12T UB-16T UB-21T UB-30T十三、U型螺丝型号UJ-1880 UJ-2080 UJ-2280接续金具一、接线管（钢绞线用）型号JY-35G JY-55G JY-80G JY-100G JY-50G JY-70G 二、接续管（钢绞线用、爆压搭接）型号JBD-35G JBD-55G JBD-80G JBD-100G JBD-50G JBD-70G 三、接续管（铝绞线用）型号JY-150L JY-185L JY-210L JY-240L JY-300L JY-400L JY-500L JY-630L JY-800L四、接续管（钢芯铝绞线用、爆压）型号JYB-300/40 JYB-300/50 JYB-300/70 J YB-400/50 J YB-400/65 J YB-400/95 JYB-500/65五、接续管（铝绞线用、钳压）型号LJ-16L LJ-25L LJ-35L LJ-50L LJ-70L LJ-95L LJ-120L LJ-150L LJ-185L六、接续管（钢芯铝绞线用、钳压）型JT-10/2 JT-16/3 JT-25/4 JT-36/6 JT-50/8 JT-70/10号 JT-95/15 JT-95/20 JT-120/7 JT-120/20 JT-150/8 JT-150/20 JT-150/25 JT-185/10 JT-185/25 JT-185/30 JT-210/10 JT-210/25 JT-210/35 JT-240/30 JT-240/40七、接续管（钢芯铝绞线用、爆压搭接）型号JTB-35/6 JTB-50/8 JTB-70/10 JTB-95/15 JTB-95/20 JTB-120/7 JTB-120/20 JTB-150/8 JTB-150/20 J TB-150/25 J TB-185/10 J TB-185/25 JTB-185/30 JTB-210/10 JTB-210/25 J TB-210/35 J TB-240/30 J TB-240/40八、接续管（钢芯铝绞线用、液压搭接）型号JYD-240/30 JYD-240/30 JYD-240/55 J YD-300/15 J YD-300/20 J YD-300/25 JYD-300/40 JYD-300/50 JYD-300/70 J YD-400/20 J YD-400/25 J YD-400/35 JYD-400/50 JYD-400/65 JYD-500/35 J YD-500/45 J YD-500/65 J YD-630/45 JYD-630/55 JYD-800/55 JYD-800/70九、接续管（钢芯铝绞线用、液压搭接）型号JY-240/30 JY-240/40 JY-240/55 JY-300/15 JY-300/20 JY-300/25 JY-300/40 JY-300/50 JY-300/70 JY-400/20 JY-400/25 JY-400/35 JY-400/50 JY-400/65 JY-400/95 JY-500/35 JY-500/45 JY-500/65 JY-630/45 JY-630/55 JY-630/80 JY-800/55 JY-800/70 JY-800/100十、补修管型号JX-185/10 JX-185 JX-210 JX-240 JX-240/55 JX-300/15 JX-300 JX-300/70 JX-400 JX-400/65 JX-400/95 JX-500 JX-630 JX-800/55 JX-800 JX-35G JX-50G JX-70G JX-100G十一、并沟线夹型号JBB-1 JBB-2 JBB-3 JB-0 JB-1 JB-2 JB-3 JB-4十二、跳线线夹（压缩型）型号JYT-35/6 JYT-50/8 JYT-70/10 JYT-95/15 JYT-120/7 JYT-120/20 JYT-150/8 JYT-150/20 JYT-150/25 J YT-185/10 J YT-185/25 J YT-185/30 JYT-210/10 JYT-210/25 JYT-210/35保护金具一、防振锤型号适用绞线外径重量(Kg) 钢绞线铝绞线或铜铝绞线FD-1 7.5-9.6 1.5 FD-2 10.8-14.0 2.4 FD-3 14.5-17.5 4.5 FD-4 18.1-22.0 5.6 FD-5 23.0-29.0 7.2 FD-6 29.0-35.0 8.6 FD-35 7.8 1.8 FD-50 9.0-9.6 2.4 FD-70 11.0-11.5 4.2 FD-100 13.0 5.9 二、防振锤（500kv线路用）型号适用绞线直径重量FF-5 23.0-28.0 7.4 三、间隔棒（FJQ型）型号适用导线外径轴向荷重不小于重量(Kg)(KN)FJQ-404 18.1-22.0 7 1.00 FJQ-405 23.0-29.0 10 1.20 FJQ-204 18.1-22.0 7 0.85 FJQ-205 23.0-29.0 10 1.05 FJQ-455 23.0-30.8 10 2.45 四、铝包带规格厚度（mm）宽度（mm）重量（Kg/m）1×10 1.0 10 0.027 五、悬重锤及其附件名称型号重量备注重锤挂板ZG-1 0.28适用安装在XGU-4悬锤线夹上ZG-2 0.29适用安装在XGU-5、6悬锤线夹上重锤座ZJ-1 1.50见联结金具重锤片ZC-1 15平行挂板PS-7 0.53六、重锤片（500KV线路用）型号重量（Kg）ZC-18 21.8拉线金具一、楔型线夹型号适用钢绞线破坏荷重不重量(Kg)型号外径（mm）小于（KN）NX-1 GJ-25-35 6.6-7.8 45 1.5 NX-2 GJ-50-80 9.0-11.5 88 2.4 NX-3 GJ-100-120 13.0-14.0 143 4.5 NX-4 GJ-35-150 15.0 164 5.6 二、UT型线夹（可调式）型号适用钢绞线破坏荷重不小于（KN）重量(Kg) 型号外径（mm）NUT-1 GJ-25-35 6.6-7.8 45 2.1 NUT-2 GJ-50-80 9.0-11.5 88 3.2 NUT-3 GJ-100-120 13.0-14.0 143 5.4 NUT-4 GJ-35-150 15.0 164 7.2 三、NLY型线夹（压接可调式）型号适用钢绞线握着力不小于（KN）重量(Kg) 型号标记NLY-100BGJ1200-75125kg/mm2 1×19-13 120 5.60NLY-120B 1×19-14 140 7.28 NLY-135B 1×19-15 155 7.68NLY-100CGB1200-881370N/mm2 1×19-13 130 5.83NLY-125C 1×19-14.5 165 7.87 NLY-150C 1×19-16 200 11.84 四、拉线用U型挂环规格破坏荷重不小于（KN）重量（Kg/m）UL-7 70 0.65UL-10 100 0.92UL-12 120 1.40 UL-16 160 1.64 UL-21 210 2.90 五、钢线卡子型号适用钢绞线外径（mm）重量（Kg/m）JK-7 6.6-7.8 0.20 JK-2 9.0-11.5 0.32 六、平行挂板（PD型）型号破坏荷重不小于（KN）重量（Kg/m）PD-7 70 0.45 PD-10 100 0.67 PD-12 120 0.94Ｔ接金具一、T型线夹（螺栓型）型号适用导线外径（mm）重量（Kg/m）母线／引下线TL-11 7.5-9.6/7.5-9.6 0.71 TL-21 10.8-14.0/7.5-9.6 0.78 TL-22 10.8-14.0/10.8-14.0 0.79 TL-31 14.5-17.5/7.5-9.6 1.07 TL-32 14.5-17.5/10.8-14.0 1.06 TL-33 14.5-17.5/14.5-17.5 1.05 TL-41 18.1-22.2/7.5-9.6 1.13 TL-42 18.1-22.0/10.8-14.0 1.13TL-43 18.1-22.0/14.5-17.5 1.12TL-44 18.1-22.0/18.1-22.0 1.17设备线夹一、设备线夹（螺栓型、A型）型号适用导线外径(mm) 螺栓数量重量(Kg) SL-1A 7.5-9.6 4 0.34 SL-2A 10.8-14.0 4 0.36 SL-3A 14.5-17.5 6 0.48 SL-4A 18.1-22.0 6 0.51 二、设备线夹（螺栓型、B型）型号适用导线外径(mm) 螺栓数量重量(Kg) SL-1B 7.5-9.6 4 0.34 SL-2B 10.8-14.0 4 0.36 SL-3B 14.5-17.5 6 0.48 SL-4B 18.1-22.0 6 0.51 三、铜铝过渡设备线夹（螺栓型、A型）型号适用导线外径(mm) 螺栓数量重量(Kg) SLG-1A 7.5-9.6 4 0.37 SLG-2A 10.8-14.0 4 0.43 SLG-3A 14.5-17.5 6 0.70 SLG-4A 18.1-22.0 6 0.73 四、铜铝过渡设备线夹（螺栓型、B型）型号适用导线外径(mm) 螺栓数量重量(Kg) SLG-1B 7.5-9.6 4 0.37SLG-2B 10.8-14.0 4 0.43 SLG-3B 14.5-17.5 6 0.70 SLG-4B 18.1-22.0 6 0.73 五、铜铝过渡板型号重量(Kg) 型号重量(Kg) MG-50×50.15 MG-80×100.82 MG-63×6.30.33 MG-100×8 1.01 MG-63×80.42 MG-100×10 1.26 MG-63×100.53 MG-125×8 1.54 MG-80×6.30.52 MG-125×10 1.92 MG-80×80.66 MG-125×12.5 2.4电站金具一、硬母线固定金具［矩形母线平放固定金具（户内一片）］型号适用母线宽度(mm) 适用支柱绝缘子螺径重量(Kg)MNP-101 63M10 0.42MNP-102 80 0.46 MNP-103 100 0.58 MNP-104 125 0.62MNP-105 63M16 0.41MNP-106 80 0.45 MNP-107 100 0.57 MNP-108 125 0.61 一、硬母线固定金具［矩形母线平放固定金具（户内二片）］型号适用母线宽度(mm) 适用支柱绝缘子螺径重量(Kg)MNP-201 63M10 0.70MNP-202 80 0.75 MNP-203 100 0.95 MNP-204 125 1.00MNP-205 63M16 0.70MNP-206 80 0.75 MNP-207 100 0.95 MNP-208 125 1.00 三、矩形母线间隔垫型号标称规格重量(Kg) MJG-01 M10×1000.12 MJG-02 M10×1200.14 MJG-03 M10×1400.15 MJG-04 M10×1600.16 四、软母线间隔棒型号适用导线外径(mm) 重量(Kg) MRJ-4/120 18.1-22.0 0.94 MRJ-5/120 23.0-29.0 1.14 MRJ-6/120 29.1-35.0 1.21 MRJ-4/200 18.1-22.0 0.85 MRJ-5/200 23.0-29.0 0.98 MRJ-6/200 29.1-35.0 1.12 五、母线伸缩节（母线与母线连接）型号重量(Kg) 型号重量(Kg) MS-63×6.30.39 MS-100×10 1.31MS-80×6.30.53 MS-125×8 1.37 MS-80×80.70 MS-125×10 1.80 MS-100×80.99 MS-125×12.5 2.10 六、母线伸缩节（母线与设备连接）型号重量(Kg) 型号重量(Kg) MS-63×6.30.55 MS-100×10 2.01 MS-80×6.30.79 MS-125×8 2.22 MS-80×8 1.05 MS-125×10 2.87 MS-100×8 1.54 MS-125×12.5 3.43。

70-120承力索电连接线夹
名称：承力索电连接线夹 型号：70-120 功用：承力索处和电连线 连接保证电流畅通。
120型接触线电连接线夹
名称：接触线电连接线夹 型号：120-120 功用：接触线处和电连线 连接保证电流畅通。
JB-4并沟线夹
名称：铝并沟线夹 型号：JB-4 功用：电气连接用。
连接板
名称：连接板 型号： 功用：与双耳环型零件连 接。
L-1240型连接板
名称：连接板 型号：L-1240型连接板 功用：
120-85接触线电连接线夹
名称：接触线电连接线夹 型号：85-120 功用：接触线处和电连线连接 保证电流畅通。
95-85接触线电连接线夹
名称：接触线电连接线夹 型号：85-95 功用：接触线处和电连线 连接保证电流畅通。
接触线吊弦线夹
名称：接触线吊弦线夹 型号： 功用：和吊弦连接固定接触线。
承力索吊弦线夹
名称：承力索吊弦线夹 型号： 功用：固定在承力索上和吊弦连接。
杵座鞍子
名称：杵座鞍子 型号： 功用：与杵头悬挂绝缘子 连接悬挂线索。
双耳连接器
名称：双耳连接器 型号： 功用：和耳环型零件连接 导线回头。
锚支定位卡子
长支持器
名称：长支持器 型号：JL10-89 功用：与定位管组成可调定位器，固定 定位线夹、定位两接触线相交时较低一 支接触线。
支持器
名称：支持器 型号： 功用：
四腿直角挂板
名称：四腿直角挂板 型号：Z－7 功用：和双耳零件连接。
三腿直角挂板
名称：三腿直角挂板 型号：ZS－10 功用：连接、改变零件方向。
目录
27、接触线吊弦线夹 28、承力索吊弦线夹 29、杵座鞍子 30、双耳连接器 31、锚支定位卡子 32、夹环 33、50mm型定位环线夹 34、80mm型定位环线夹 35、80mm型单横承力索线夹 36、双槽承力索座 37、单槽承力索座 38、接地线夹 39、接地连接线夹

线夹所产生的摩擦效应来固定导线的。 螺栓型耐张线夹特点： 结构简单，在线路上使用时，对于非终端杆塔可不断开 导线，以减少线路接头； 便于施工，有利于线路的安全运行。 螺栓型耐张线夹可用可锻铸铁、铝合金和钢板冲压制造。
1.倒装式螺栓型耐张线夹 倒装式螺栓型耐张线夹线夹本体和压板用可锻铸铁制造。 用途：适用于安装小截面铝绞线及钢芯铝绞线。 倒装式螺栓型耐张线夹的实物图如图3-19，结构尺寸图 如图3-20及表4--1

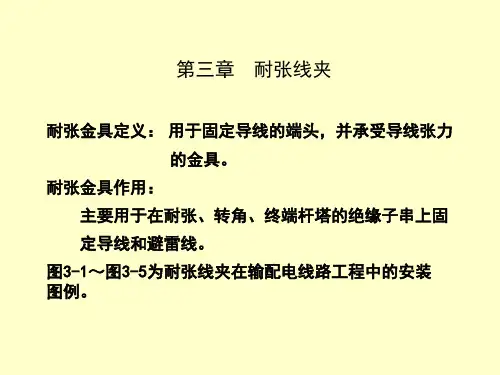

用于固定导线的端头，并承受导线的张力（破坏 强度不低于导线计算拉断力的90%）的线夹。 2)导线用非承力耐张线夹： 主要以连通电流为目的的接头（以下称线夹）。 包括T型线夹，各种接线端子，设备线夹， 并沟线夹等。 4.线夹根据其结构安装特性: 架空线路用预绞式耐张线夹。
耐张线夹型号的含义介绍如图3-18
3.9
120
5.6
120
9.1
3、冲压耐张线夹 冲压式耐张线夹以钢板冲压制造而成，其U型螺栓向上 安装，适用于安装小截面的铝合金绞线及钢芯铝绞线。 冲压耐张线夹结构尺寸图如图3-24及表3-3
型号
NLD—1 NLD—2 NLD—3 NLD—4
使用导线 直径范围 （mm） 5.6～10.0 10.1～14.0 14.1～18.0 18.1～23.0
图3-19 倒装式螺栓型耐张线夹的实物图 图3-20 倒装式螺栓型耐张线夹的结构图
型号 NLD—1
使用导线 直径范围 （mm）
5.0～10.0
表4-1
主 要 尺 寸（mm）
D C L1
L2
R
16 18 150 120 6.5
螺栓 数 量 直 径（mm）
破坏荷重不小于 (kN)
重量 （kg）
2

Y-800/55 、 70、100

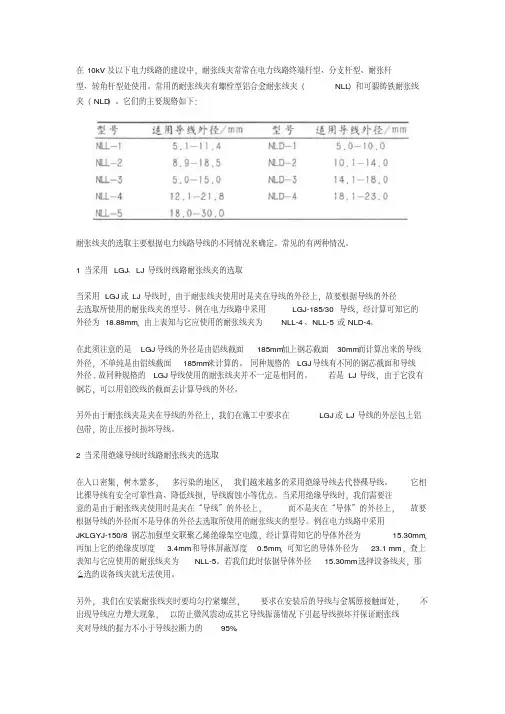

表知与它应使用的耐张线夹为 NLL-5。若我们此时依据导体外径 15.30mm选择设备线夹，那
么选的设备线夹就无法使用。
另外， 我们在安装耐张线夹时要均匀拧紧螺丝， 要求在安装后的导线与金属原接触面处， 不 出现导线应力增大现象， 以防止微风震动或其它导线振荡情况下引起导线损坏并保证耐张线 夹对导线的握力不小于导线拉断力的 95%。
接续管（钢芯铝绞 线用、爆压搭接） JTB -120/7 、20 JTB-150/8 、 20、25 JTB-185/10 、 25、30
JBT-210/10 、25、35 JTB-240/30/40
JYD-240/30、40、55 JYD-300/15、 20、25、4- 、50、70
接续管（钢芯铝绞 线用、液压搭接）
接续管（钢芯铝绞 线用、爆压）
JYB-300/40 、50、 70 JYB-400/50 、65、95 JYB-50/065
接续管（铝绞线 用、钳压）
JT-16L JT-25L JT-35L JT-50L JT-70L JT-95L LT-120L JT-150L JT-185L
接续管（钢芯铝绞 线用、钳压）
六、拉线金具
名称 楔型线夹 UT型线夹（可调式）
规格型号 NX-1 NX-2 NX-3 NX-4 NUT-1 NUT-2 NUT-3 NUT-4
NLY-100B NLY-120B NLY-135B NLY-100C NLY-125C NLYULY型线夹（压接可调式）
150C
拉线用 U 型环
UL-7 UL-10 UL-12 UL-16 UL-21
500/35 、 45、65 FYH-630/45 、55FYH-800/55、70、 100

上述定义的区别：“线夹” 可以是一个独 立的金具，如：并沟线夹、阻尼线夹等；也可 以是金具的部件，如：防振锤线夹、间隔棒线 夹等。它与悬垂线夹之间的根本区别是设计原 则不同，对悬垂线夹的线槽部分必须具有一定 的曲率半径，而对线夹则没有此项要求。
2
6铝包带
图3.1 悬垂线夹与绝缘子串组装图
二、悬垂线夹的运行工况及受力分析
5
四、悬垂线夹的主要技术要求
主要包括线夹结构、机械强度及对导线的握力等方面。 1、悬垂线夹的结构要求 (1)悬垂线夹应考虑裸线或包缠护线条等多种使用条件， 其型式与结构应能与所悬挂导线及地线的型式、规格相匹 配。 (2)船式悬垂线夹其船体线槽的曲率半径应不小于导线、 地线直径的8倍。 (3)悬垂线夹应具有一个能允许船体回转的水平轴。 (4)悬垂线夹应明确使用的限定范围，如最大出口角、 最小出口角和允许回转角等。 (5)悬垂线夹的设计应减少微风振动对导线、地线产生 的影响，并避免对导线、地线产生应力集中或损伤。悬垂 线夹的设计还应在导线、地线水平不平衡张力作用下，减 少回转轴的磨损。 (6)悬垂线夹与被安装的导线、地线间应有充分的接触 6 面，以减少由故障电流引起的损伤。
表3-8
27
(8)坐立式(上扛式)悬垂线夹（CGF－×K型） --是防晕型悬垂线夹的另一种结构型式。其线夹本体、压板 全是由铝合金材料制造而成，固定轴位于导线轴线下方，联接螺 栓安装在上扛联板上。结构见图3.12。 这种线夹由非磁性材料制造，消除了磁滞损失，强度高，握 力大，表面光滑，边缘呈流线型，减少了电晕的产生。其与下垂 式铝合金线夹（CGF-X）(见图3.12)可组成500kV线路悬垂组合。 线夹规范见表3-9及表3-10。
13
表3-2
由于挂板有一定的宽度，若挂板摆动过大，其边 缘将碰到U形螺丝上，因此，挂板与船体间的摆动角应 不大于45°。 U形螺丝悬垂线夹的握力较大，适用于中小截面的 铝绞线及钢芯铝绞线。

防电晕型悬垂线夹的材料组成 1）本体及压板采用ZL-102 铝合金制造 2）闭口销采用不锈钢 3）其余：钢件。
该线夹也可用于220kV线路上代替可锻铸铁 制造的线夹，具有很好的经济效益。 这类防晕型悬垂线夹分线路用和跳线用两类。 跳线用的防晕型线夹亦可用于变电所，线夹的握 力较小。
二、按旋转点的位置不同分类
表2-3
型号
适用导线范围 (mm)
CGU_6B 23.0～33.0
主要尺寸（mm）
L
H
R
300 137 17
～ CGU_5B 34.0 45.0 300 143 23
破坏荷重 重 量
kN
kg
70
5.4
70
5.8
主要用途、特点： 用于大截面钢芯铝导线或包裹有预绞丝护套式护线套
的导线时，线夹线槽直径较大，采用普通挂板容易产生 变形，因而在线挂板上端增加U型挂板，这样的组合不仅 可以减少挂板的弯矩，也可以改变悬挂方向。
所以铁或钢质材料制造的导线线夹虽然投资低，但增加了 线路损耗和年运行费用。因此对于载流量大、最大负荷利用 小时比较高的架空线路，都采用铝合金悬垂线夹，线夹本体、 压板采用非磁性的高强度稀土铝合金材料压铸而成的。
3.铝合金悬垂线夹 铝合金悬垂线夹具有强度高、防腐性强、磁滞损耗小
以及有利于控制电晕的产生，耗能低和节约电能等特点， 被广泛应用与330～500kV输电线路或高海拔地区对金具 有防电晕要求的线路上。
固定型U型螺栓式悬垂线夹的实物图如图2-2、 结构图如图2-3和规格如表2-1
螺栓 挂板 U型螺栓 压板 本体
图2-2 带U螺栓的悬垂线夹
H H
lL
图图图2-223--固33固固定定定型型型UUU型型型螺螺螺栓栓栓式式式悬悬悬垂垂垂线线线夹夹夹结结结构构构图图图

五、金具的铜、铝件要求
重点是对产品质量的要求： (1)铜、铝件表面应光滑、平整、清洁，不应有裂纹、起泡、
起皮、夹渣、压折、气孔、砂眼、严重划伤及分层等缺陷。 允许有轻微的局部的不使板厚(或管壁厚)超过允许偏差的划
伤、斑点、凹坑、压印及修理痕迹等缺陷。 (2)铜、铝件的电气接触平面不允许有碰伤、划伤、斑点、凹
1、首位字母意义 型号首位字母代表意义： (1)分类类别，见表1：
(2)联接金具类产品系列名称，见表2。
2、二、三位字母意义 --是对首位字母的补充表示，以区别不同型式、结构、 特征和用途。具体意义见表3：
3、主参数 (1)表示适用导线的标称截面，mm2。 (种标称截面导线时，采用组合号代表相 应范围内的导线标称截面，组合号见表4。
二、金具结构的一般要求
(1)受剪螺栓的螺纹，允许进入受力板件的深度不得大 于该板件厚度的1/3。
(2)U型挂板连接方式的挂板宽度不宜大于100mm，否则 应采用整板钻孔的槽型连接型式。。
(3)凡接触导线、地线的各种线夹及接续金具，其出口 应制成圆滑的喇叭口状。
(4)金具的结构应避免积水。 (5)球、窝的连接尺寸应符合国际电工委员会(IEC)标准 120《悬式绝缘子的球窝连接尺寸》GB/T4056规定。 (6)金具的尺寸及公差应保证金具满足规定的机械与电 气性能要求；经镀锌的金具，其尺寸均为镀锌后的尺寸。 (7)各类金具的具体结构要求详见第2章。
四、金具的钢制件(可锻铸铁和球墨铸铁)要求
(1)钢制件的剪切、压型和冲孔，不允许有毛刺、开裂和叠 层等缺陷。
(2)U型金具，当弯曲半径与板厚或棒材直径之比2.5小于时， 必须采用热弯曲。由弯曲加工引起的厚度或直径的减少应符合下 列规定：
1)板厚或直径为25mm及以下时，允许减少0.5mm。 2)板厚或直径大于25mm时，允许减少1.0mm。 (3)板件的宽度在弯曲处的尺寸偏差应不超过表12的规定。

Strain clamps

Strain clamps are used to fix condcutor and ground wire through insulators or link fitting to tower arms or substation structures.in according to the clamps construction and mounting way the clamps include two types as compression type and bolt type,the compression type include hydraulic and explosive type The meaning of the letter & arabic figure in the catalog are shown as follow： N-strain clamp L-bplt type D-inverse mounting Y-hydraulic type B-explosive type The figures mean the of assembled leads which apply to each other numbers Additional letter:A-jumper 0 B-jumper 35 .the radius of curvature is more than eight fold diameter of the suitable conductor,the percentage minimum slip strength of clamp to rated ultimate strength of conductor os shown in the following table

碗头挂板
图2.6 碗头挂板悬垂线夹结构示意图 16
17
(4)防晕型悬垂线夹(CGF型) 组成：两片喇叭形船体、两个(或四个螺栓)和一个钢箍(用 于箍紧线夹船体1、2)。见图2.7 。
钢箍 钢箍
船体2 船体2
图2.7 防晕悬垂线夹结构示意图
线夹船体的材料：高强度铝合金。 结构特点：线夹且有较高的粗糙度(非常光滑)，线夹船体呈 流线型结构，可以减少电晕的产生。由于线夹采用非磁性材料制 造，可以减少磁滞损耗，节约电能(降低线损)，故用于220kV上 代替常用可锻铸铁线夹有很好的经济效益。 适用范围：该类线夹分线路用和跳线用两类。可用在330500kV线路导线或跳线，其中跳线用防电晕线夹亦可用于变电所， 其握力要求较小。 线夹的主要结构尺寸参数同前，规范见表2-5。 18
11
（三）悬垂线夹的结构特点 1、固定式（中心回转式）悬垂线夹:
(1)U形螺丝式悬垂线夹（CGU型） 其由锻铸铁制造的线夹船体、压板和U形螺丝组成。利用两个U形 螺丝压紧压板使导线固定在线夹船体中。船体由两块钢板冲压而成的 挂板吊挂，挂板安装在船体两侧的挂轴上，线夹转动轴和导线在同一 轴线上，回转灵活。在安装时，导线外应包缠1×10mm的铝包带1～2 层。线夹的形状见图2.4。
由于挂板有一定的宽度，若挂板摆动过大，其边 缘将碰到U形螺丝上，因此，挂板与船体间的摆动角应 不大于45°。 U形螺丝悬垂线夹的握力较大，适用于中小截面的 铝绞线及钢芯铝绞线。
13
(2)带U形挂板悬垂线夹（CGU－B型） 其为U形螺丝悬垂线夹的改进型式。主要是在原有线夹的 普通挂板上端增加了一个U形挂板。以避免当U形螺丝悬垂线夹 用于大截面钢芯铝绞线或包缠有预绞式护线条的导线时，由于 线夹线槽直径较大而使普通挂板产生变形的问题。加装U形挂 板后不仅可以减少挂板的弯矩，也可改变悬挂方向。其适用于 安装大截面的钢芯铝绞线或包有预绞式护线条的钢芯铝绞线。 线夹的形状及规范见图2.5和表2-3。

制造材料： 线夹本体（船体）：可缎铸铁 压板：可缎铸铁 闭口销：不锈钢
其余：钢件
2、带U型挂板类的悬垂线夹（中心回旋式） 带U型挂板类的悬垂线夹（中心回旋式）的实物图如图2-4， 结构尺寸图如图2-5及表2-2
U型挂板
螺栓 挂板 U型螺栓 压板
本体
图2-4 带U挂板的悬垂线夹
图2-5 带U型挂板的悬垂线夹的结构及尺寸图 表2-2

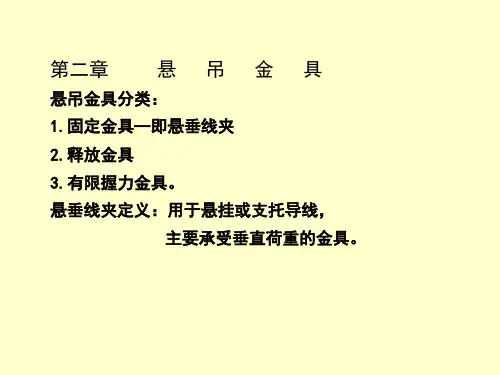

第二章
悬
吊
金
具
悬吊金具分类： 1.固定金具—即悬垂线夹 2.释放金具 3.有限握力金具。
悬垂线夹定义：用于悬挂或支托导线，
主要承受垂直荷重的金具。
悬垂线夹的作用： 1. 用于架空电力线路或变电所，通过联接金具将导线、 避雷线悬挂在绝缘子上或将避雷线悬挂在杆塔上。 2用于换位杆塔上支持换位导线以及
非直线杆塔跳线（俗称引流线）的固定。
图2-10 上杠式悬垂线夹实物图
图2-11上杠式悬垂线夹结构尺寸图
表2-5
适应导线范围 （mm）
型号 c
主要尺寸（mm）
破坏荷重 （KN）
R
重量 （kg）
h
l
XGF—5K
23.7
24
25
GF—65K
26.8
24
25
300
23.0.8
70
2.50
上杠式悬垂线夹材料组成： 1）本体及压板采用ZL-102 铝合金制造
降低了成本； 2)上下两只线夹各自独立悬挂，线夹船体可绕中心回转，
保证了悬垂角得到充分的利用；
3）当悬挂点两侧导线产生不平衡的张力时，由于线夹可向 张力较大的一侧倾斜，从而避免了因线夹不能偏移使挂板 产生附加弯矩； 4）因上下线夹是各自独立悬挂的线夹，所以在平行线路

模块4配电线路常用金具（GYPD00101004）【模块描述】本模块包括金具的类型、型号和特点。

通过学习，掌握金具的型号和适用。

【正文】一、常用金具的类型在架空配电线路中，用于连接、紧固导线的金属器具，具备导电、承载、固定的金属构件，统称为金具。

金具按其性能和用途可分为：悬吊金具（悬垂线夹）、耐张金具（耐张线夹）、接触金具（设备线夹）、接续金具、防护金具和连接金具等。

1.线夹类金具（1）悬吊金具（悬垂线夹）。

悬吊金具的用途是把导线悬挂、固定在直线杆悬式绝缘子串上，其型号为XGU 型，如图GYPD00101004-1所示。

其外挂板采用热镀锌钢板或不锈钢板制造。

（2）耐张金具（耐张线夹）。

耐张金具的用途是把导线固定在耐张、转角、终端杆的悬式绝缘子串上，按其结构和安装条件可GYPD00101004T悬垂线夹图分为楔型、螺栓型、预绞丝（无螺栓）型等。

1）开口楔型耐张金具，安装导线时较为便利，适用于绝缘线剥除绝缘层后安装（可防止雷击断线），并外加绝缘罩，见图GYPD00101004-2。

用于铜绞线、或绝缘铜绞线时，线夹一般采用可锻铸铁，楔子采用黄铜制造；用于铝绞线或绝缘铝绞线时，线夹及楔子采用高强度铝合金制造。

2）螺栓型耐张金具的本体和压板由可锻铸铁制造，见图GYPD00101004-3，由于其造价较低，被广泛应用，适用于线路终端或电流不流经线夹的场合。

螺栓型铝合金耐张线夹系采用高强度铝合金制造，具有节能效果，如图GYPD00101004-4所示。

3）预绞式耐张金具，如图GYPD00101004-5所示。

其结构为预绞丝双腿绞合形成空管，折弯部预成型绞环。

预绞丝缠绕在导线上，借助于材料的弹性及收紧力，越拽越紧，不产生滑移。

绞环套在心形环上，与悬式绝缘子连接。

一般预绞式耐张线夹的旋向与绞线的旋向一致，为右旋，为增大摩擦力一般粘有石英砂。

用于10kV绝缘导线的预绞式耐张线夹，采用镀锌钢丝制成，可直接安装在绝缘导线外绝缘层上；用于铝绞线的预绞式耐张线夹，采用高强度铝合金单丝导线加工而成；用于钢绞线拉线的预绞式耐张线夹，采用镀锌钢丝制成；预绞式耐张线夹配套心形环，见图GYPD00101004-6,适用于槽型悬式绝缘子或拉线棒。

CGU_1
5.0～7.0
18 70
CGU_2
7.1～13.0
CGU_3
13.1～21.0
18 90
CGU_4
21.1～26.0
Hlr 82 180 4.0
200 7.0 102 220 11.0 110 250 13.5
CGU悬垂线夹的破坏荷重不小于下列数值： CGU-1型39.2kN； CGU-2型39.2kN； CGU-3型39.2kN； CGU-4型39.2kN。
图2-17MGU型悬垂线夹实物图
图2-18为CGH系列外销型悬垂线夹
图2-18CGH系列外销型悬垂线夹实物图
3、带楔块的悬垂线夹（也称为重冰区提包式） 带楔块的悬垂线夹是专门设计的线夹。 作用： 1）用于重冰区直线杆塔上悬挂导线用的悬垂线夹 2）直线杆塔上悬挂地线握力大的悬垂线夹。 带楔块的悬垂线夹实物图如图2-19
图2-19带楔块的悬垂线夹实物图
4、CDU耐磨型悬垂线夹 CDU耐磨型悬垂线夹结构尺寸图如图如图2-20、图2-21 和表2-9、表2-10 CDU耐磨悬垂线夹组成材料： 1）线夹本体和压板均为可锻铸铁 2）闭口销为不锈钢制件 3）其余为钢件。 可锻铸铁和钢件热镀锌防腐处理。
R
破坏荷 重
（KN）
重量 （kg）
XGF—5K 23.7 24 25 300 17.0
70
2.38
XGF—65K 26.8 24 25 300 23.08
70
2.50
上杠式悬垂线夹材料组成： 1）本体及压板采用ZL-102 铝合金制造 2）闭口销采用不锈钢 3）其余：钢件
3、下垂式悬垂线夹 下垂式悬垂线夹型号为CGF—XX型 其中型号中字母及数字意义为：

70
0.63
GJ—70
11.0 11.7 22 16 135 315 110
80
1.02
GJ—100
13.0 13.7 26 20 185 365 130
120
4
GJ—120
14.0 14.7 28 22 195 320 65
140
1.82
GJ—135
15.0 15.7 30 22 215 365 80
导线的安装。
5、避雷线用压缩型耐张线夹，型号为NY-××G 在架空输电线路上，以压接方法连接避雷线的承力线夹， 称之为避雷线压缩型耐张线夹，NY-××G型耐张线夹的 实物图如图3-32，结构尺寸图如图3-33及表3—5。
图3-32 NY-××G型耐张线夹的实物图 图3-33 NY-××G型耐张线夹的结构图
图3—18
线夹组合编号或导线、避雷线标称截面 附加字，D表示倒装 L表示螺栓型，Y表示压型
N表示耐张线夹
第一节 耐张线夹的类型及结构
耐张线夹根据国标GB2314—1997规定，按结构和 安装条件大致可分为螺栓型、爆压型、压缩型三大类。 一、螺栓型耐张线夹 工作原理：借助几个U型螺栓的垂直压力与线夹的波浪型
295 250 10.0 24 16
4
M14
NLL—4 13.6～25.0 324 255 12.5 30 18
4
M16
NLL—5 16.0～32 400 320 16 36 23
5
M16
NLL—6 28.5～46.5 480 380 23.5 48 24
6
M18
40
0.9
70
1.6
70
2.7
100
