在10kV及以下电力线路的建设中，耐张线夹常常在电力线路终端杆型、分支杆型、耐张杆型、转角杆型处使用。
常用的耐张线夹有螺栓型铝合金耐张线夹（NLL）和可锻铸铁耐张线夹（NLD）。

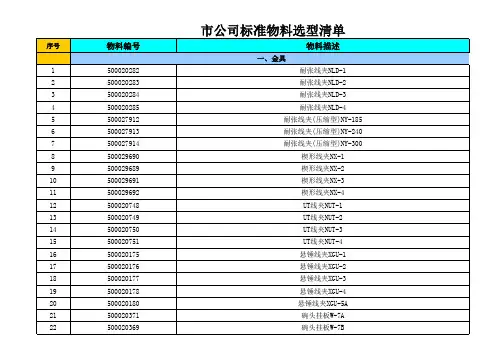

它们的主要规格如下：耐张线夹的选取主要根据电力线路导线的不同情况来确定。
常见的有两种情况。
1 当采用LGJ、LJ导线时线路耐张线夹的选取当采用LGJ或LJ导线时，由于耐张线夹使用时是夹在导线的外径上，故要根据导线的外径去选取所使用的耐张线夹的型号。
例在电力线路中采用LGJ-185/30导线，经计算可知它的外径为18.88mm，由上表知与它应使用的耐张线夹为NLL-4、NLL-5或NLD-4。
在此须注意的是LGJ导线的外径是由铝线截面185mm加上钢芯截面30mm而计算出来的导线外径，不单纯是由铝线截面185mm来计算的。
同种规格的LGJ导线有不同的钢芯截面和导线外径,故同种规格的LGJ导线使用的耐张线夹并不一定是相同的。
若是LJ导线，由于它没有钢芯，可以用铝绞线的截面去计算导线的外径。
另外由于耐张线夹是夹在导线的外径上，我们在施工中要求在LGJ或LJ导线的外层包上铝包带，防止压接时损坏导线。
2 当采用绝缘导线时线路耐张线夹的选取在人口密集，树木繁多，多污染的地区，我们越来越多的采用绝缘导线去代替裸导线。
它相比裸导线有安全可靠性高、降低线损，导线腐蚀小等优点。
当采用绝缘导线时，我们需要注意的是由于耐张线夹使用时是夹在“导线”的外径上，而不是夹在“导体”的外径上，故要根据导线的外径而不是导体的外径去选取所使用的耐张线夹的型号。
例在电力线路中采用JKLGYJ-150/8钢芯加强型交联聚乙烯绝缘架空电缆，经计算得知它的导体外径为15.30mm，再加上它的绝缘皮厚度3.4mm和导体屏蔽厚度0.5mm，可知它的导体外径为23.1 mm，查上表知与它应使用的耐张线夹为NLL-5。
若我们此时依据导体外径15.30mm选择设备线夹，那么选的设备线夹就无法使用。
新技术-德式耐张楔形线夹新技术，其实就是噱头，准确地说，楔形线夹在德国其实是已经十分成熟的技术，从上世纪60年代开始，德国电网已经开始采用楔形线夹。
今天，德国电网的耐张线夹，100%使用楔形线夹。
在英国、法国等欧洲发达国家，楔形线夹的使用比例也在快速增长，逐步取代液压型耐张线夹。
在我国，该类产品尚未普及，还是一个新技术。
1楔形线夹原理及相对液压型线夹的优势楔形线夹的原理十分简单，即是利用楔形“越拉越紧”的特点握紧导线。
由于结构、原理和传统的液压型线夹完全不同，楔形线夹优势十分明显：1）大大提高了运行稳定性传统压缩型线夹，两端共计6个串联的电阻（接触点）- 2个螺栓接触点，4个压缩管接触点，如下：楔形线夹不需要切断导线，导线的电气性能完整，则最多为三个并联的电阻（接触点），如下：2）安装简单，大大提高效率楔形线夹的安装，只需要一把扳手；而压缩型的，需要在地面用液压机组进行压接。
两者效率天差地别，差9倍。
附小视频，产品结构示意（并非安装教程）：（21秒分，建议用WiFi观看）3）可重复使用，可在安装中或若干年后重新调节导线的垂度即使在几十年后需要更换线路，楔形线夹也能提供更好的便利性。
用一只辅助线夹将导体固定在电塔上，同时将损坏的部位穿过电力回路，然后调节垂度。
如果损坏比较严重，可使用维修用护线条，配合大一级的楔形线夹进行维修。
4）减震，保护线路（Gorny的特殊设计）德国高尼（Gorny）的楔子口部有个类似小喇叭形的设计，使得导线插入楔子内的部分和未插入的部分间的形变是“渐变”式的，相对于其他线夹造成导线“突变”式的形变，减小了震动，保护了线路。
2适用导线类型、缆径范围适用导线类型：钢芯铝绞线，全铝导线，钢绞线（须加护线条）等最高日常运行温度：150℃适用导线外径：7.5mm - 46.0mm主要型号图共五种规格的壳体，配以多种的楔子，组合成宽泛的缆径适用范围。
3结构楔形线夹由三部分组成：1. 壳体；2. 楔子；3. 挂板更具体来看，如下图：图中：1 –线夹本体2 –上方滑板3 –上楔子4 –下楔子5 –盖板6 –挂板7 –螺栓8 –六角形螺栓9 –防松扣10 –支点11 –螺栓12 –防松扣我们以系列中最小的型号为例，拆解分析，其他更大的型号结构大同小异。
锻造楔形耐张线夹安装说明楔形耐张线夹分为铝制件部分和钢制件部分，其中铝制件部分分为：线夹本体、抽匣、线槽本体、线槽压板及盖板。
钢制件部分主要是钢挂板。
1、先将耐张线夹上的螺栓拧松，铝制件部分拆全部拆开。
注意线槽压板上的螺栓、平垫圈、弹簧垫圈及O型圈切勿分开，以防遗漏。
2、根据实际需要在导线上做好耐张线夹安装位置的标记，以便确定耐张线夹的安装。
3、将线槽本体放在导线下方，且线槽朝上；再将线槽压板放在导线上方，线槽朝下，且与线槽本体相对应。
如图1所示：图14、将线槽本体、线槽压板及导线上的标记对齐后，使用扳手将线槽压板上的螺栓按照渐进式的方法进行拧紧。
如图2所示：图25、将线夹本体的的一块滑块取出，将线夹本体组合件嵌入线槽本体前方的导线中。
如图3所示：图36、将上一步取出的滑块装入线夹中，确认无误后，用铁锤将滑块装入端的线夹进行敲击，是的线夹本体部位变形，以防滑块滑出。
7、将闭合的线夹本体平移至线槽本体组合件，直至线夹本体与线槽本体之间没有松动为止。
如图4所示：图48、将钢制件部分先行安装，再将钢制件部分的挂板垂直装入线夹本体的的凸台中，如图5所示。
然后扭转90°向后拉直，最好将钢制件部分与耐张串或安全备份线夹串进行连接。
如图6所示：图5图69、当本楔形耐张线夹作安全备份线夹时，通过调整钢制件部分拉杆上的螺母，来调节安全备份线夹的拉力大小。
如图7所示：图710、当本楔形耐张线夹作主线路耐张线夹时，将盖板放置在线槽本体后方，并按照要求紧固螺栓。
如图8所示：图8附件：安全后备线夹金具串连接方式图9 新建线路的安全备份线夹串图1、建议在新建线路时，主线路DB调整板采用专用调整板，以增加安全备份线夹的高度，避免安全备份线夹与主线路金具串的空间冲突。
2、老线路改造项目，我公司会根据不同客户提供不同的设计方案，以满足不同要求。

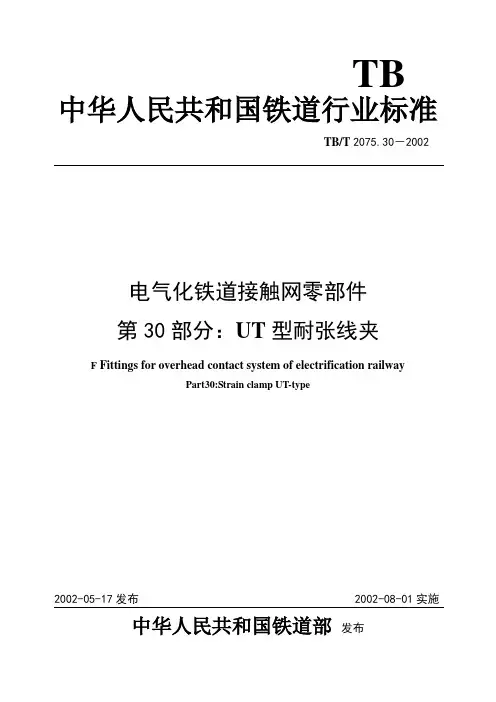

TB 中华人民共和国铁道行业标准TB/T2075.30－2002电气化铁道接触网零部件第30部分：UT型耐张线夹F Fittings for overhead contact system of electrification railwayPart30:Strain clamp UT-type2002-05-17发布 2002-08-01实施中华人民共和国铁道部发布TB/T2075.30－2002前言TB/T 2075《电气化铁道接触网零部件》分为54个部分：——第1部分：接触线吊弦线夹；——第2部分：承力索吊弦线夹；——第3部分：横承力索线夹；——第4部分：双横承力索线夹；——第5部分：接触线中心锚结线夹；——第6部分：承力索中心锚结线夹；——第7部分：杵座鞍子；——第8部分：钩头鞍子；——第9部分：吊环；——第10部分：长吊环；——第11部分：耳环杆；——第12部分：悬吊滑轮；——第13部分：定位线夹；——第14部分：支持器；——第15部分：长支持器；——第16部分：定位环线夹；——第17部分：定位器；——第18部分：特型定位器；——第19部分：软定位器；——第20部分：特型软定位器；——第21部分：定位管；——第22部分：线岔；——第23部分：连接器；——第24部分：定位环；——第25部分：长定位环；——第26部分：套管双耳；——第27部分：套管铰环；——第28部分：铜接触线接头线夹；——第29部分：承力索接头线夹；——第30部分：UT型耐张线夹；——第31部分：杵座楔形线夹；——第32部分：双耳楔形线夹；——第33部分：双环杆；——第34部分：接触线终端锚固线夹；——第35部分：承力索终端锚固线夹；——第36部分：坠砣；TB/T 2075.30－2002——第37部分：补偿滑轮组；——第38部分：补偿棘轮；——第39部分：旋转腕臂底座；——第40部分：特型旋转腕臂底座；——第41部分：调节板；——第42部分：压管；——第43部分：杵环杆；——第44部分：软横跨固定底座；——第45部分：拉杆底座；——第46部分：特型拉杆底座；——第47部分：钢柱拉杆底座；——第48部分：腕臂；——第49部分：接触线电连接线夹（斜型）；——第50部分：接触线电连接线夹（垂直型）；——第51部分：电连接线夹（方型）；——第52部分：电连接线夹（长方型）；——第53部分：接地线夹；——第54部分：接地线连接线夹。
在10kV及以下电力线路的建设中，耐张线夹常常在电力线路终端杆型、分支杆型、耐张杆型、转角杆型处使用。
常用的耐张线夹有螺栓型铝合金耐张线夹（NLL）和可锻铸铁耐张线夹（NLD）。
它们的主要规格如下：耐张线夹的选取主要根据电力线路导线的不同情况来确定。
常见的有两种情况。
1 当采用LGJ、LJ导线时线路耐张线夹的选取当采用LGJ或LJ导线时，由于耐张线夹使用时是夹在导线的外径上，故要根据导线的外径去选取所使用的耐张线夹的型号。
例在电力线路中采用LGJ-185/30导线，经计算可知它的外径为18.88mm，由上表知与它应使用的耐张线夹为NLL-4、NLL-5或NLD-4。
在此须注意的是LGJ导线的外径是由铝线截面185mm加上钢芯截面30mm而计算出来的导线外径，不单纯是由铝线截面185mm来计算的。
同种规格的LGJ导线有不同的钢芯截面和导线外径,故同种规格的LGJ导线使用的耐张线夹并不一定是相同的。
若是LJ导线，由于它没有钢芯，可以用铝绞线的截面去计算导线的外径。
另外由于耐张线夹是夹在导线的外径上，我们在施工中要求在LGJ或LJ导线的外层包上铝包带，防止压接时损坏导线。
2 当采用绝缘导线时线路耐张线夹的选取在人口密集，树木繁多，多污染的地区，我们越来越多的采用绝缘导线去代替裸导线。
它相比裸导线有安全可靠性高、降低线损，导线腐蚀小等优点。
当采用绝缘导线时，我们需要注意的是由于耐张线夹使用时是夹在“导线”的外径上，而不是夹在“导体”的外径上，故要根据导线的外径而不是导体的外径去选取所使用的耐张线夹的型号。
例在电力线路中采用JKLGYJ-150/8钢芯加强型交联聚乙烯绝缘架空电缆，经计算得知它的导体外径为15.30mm，再加上它的绝缘皮厚度3.4mm和导体屏蔽厚度0.5mm，可知它的导体外径为23.1 mm，查上表知与它应使用的耐张线夹为NLL-5。
若我们此时依据导体外径15.30mm选择设备线夹，那么选的设备线夹就无法使用。
说明书摘要本实用新型是一种NXJ绝缘耐张线夹，包括楔形耐张线夹本体，所述楔形耐张线夹本体内部设置有楔形线夹，所述楔形耐张线夹本体外部设置有挂板，所述楔形线夹通过设置在其下部的互锁结构而彼此对接固定，所述互锁结构为至少一对设置在所述楔形线夹下部对置表面上的卡合机构。
采用这种结构的绝缘耐张线夹，可以加强楔形线夹固定连接，以防止其错位或移动。
摘要附图13 131415权利要求书1.一种NXJ绝缘耐张线夹，包括楔形耐张线夹本体，所述楔形耐张线夹本体内部设置有楔形线夹，所述楔形耐张线夹本体两侧设置有挂板，其特征在于：所述楔形线夹通过设置在其下部的互锁结构而彼此对接固定，所述互锁结构为至少一对设置在所述楔形线夹下部对置表面上的卡合机构。
2.根据权利要求1所述的NXJ绝缘耐张线夹，其特征在于：所述楔形线夹的个数为两个，所述两个楔形线夹分别叫楔形线夹A和楔形线夹B,所述楔形线夹A和楔形线夹B的对置接触表面下部设置有凸台，所述凸台上设置有卡合机构。
3.根据权利要求2所述的NXJ绝缘耐张线夹，其特征在于：所述卡合机构的对数可设置有至少一对。
4.根据权利要求3所述的NXJ绝缘耐张线夹，其特征在于：所述卡合机构由嵌合机构231和对向嵌合机构构成。
5.根据权利要求2或4所述的NXJ绝缘耐张线夹，其特征在于：所述嵌合机构为一对设置在楔形线夹A的凸台上的弹性卡合件，所述弹性卡合件的方向朝楔形线夹B的凸台伸出；所述向嵌合机构为设置在楔形线夹B的凸台上、用于供所述一对卡合件嵌合的开孔。
6.根据权利要求5所述的NXJ绝缘耐张线夹，其特征在于：所述弹性卡合件的端部具有至少一个向外伸出的钩状凸尖，所述开孔上设有可与所述钩状凸尖相互锁定的后棱边。
说明书NXJ绝缘耐张线夹技术领域本实用新型属于电力金具技术领域，具体涉及一种NXJ绝缘耐张线夹。
背景技术耐张线夹是用于固定线缆，以承受线缆张力，并将线缆挂至耐张串组或杆塔上的金具。
耐张线夹按结构和安装条件的不同，可分为两类：第一类耐张线夹要承导线、避雷线和拉线的全部拉力，线夹握力应不小于被安装导线或避雷线额定抗拉力的90％，但不作导体。
耐张线夹与楔形线夹文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-在10kV及以下电力线路的建设中，耐张线夹常常在电力线路终端杆型、分支杆型、耐张杆型、转角杆型处使用。
常用的耐张线夹有螺栓型铝合金耐张线夹（NLL）和可锻铸铁耐张线夹（NLD）。
它们的主要规格如下：耐张线夹的选取主要根据电力线路导线的不同情况来确定。
常见的有两种情况。
1 当采用LGJ、LJ导线时线路耐张线夹的选取当采用LGJ或LJ导线时，由于耐张线夹使用时是夹在导线的外径上，故要根据导线的外径去选取所使用的耐张线夹的型号。
例在电力线路中采用LGJ-185/30导线，经计算可知它的外径为18.88mm，由上表知与它应使用的耐张线夹为NLL-4、NLL-5或NLD-4。
在此须注意的是LGJ导线的外径是由铝线截面185mm加上钢芯截面30mm 而计算出来的导线外径，不单纯是由铝线截面185mm来计算的。
同种规格的LGJ导线有不同的钢芯截面和导线外径,故同种规格的LGJ导线使用的耐张线夹并不一定是相同的。
若是LJ导线，由于它没有钢芯，可以用铝绞线的截面去计算导线的外径。
另外由于耐张线夹是夹在导线的外径上，我们在施工中要求在LGJ或LJ 导线的外层包上铝包带，防止压接时损坏导线。
2 当采用绝缘导线时线路耐张线夹的选取在人口密集，树木繁多，多污染的地区，我们越来越多的采用绝缘导线去代替裸导线。
它相比裸导线有安全可靠性高、降低线损，导线腐蚀小等优点。
当采用绝缘导线时，我们需要注意的是由于耐张线夹使用时是夹在“导线”的外径上，而不是夹在“导体”的外径上，故要根据导线的外径而不是导体的外径去选取所使用的耐张线夹的型号。
例在电力线路中采用JKLGYJ-150/8钢芯加强型交联聚乙烯绝缘架空电缆，经计算得知它的导体外径为15.30mm，再加上它的绝缘皮厚度3.4mm和导体屏蔽厚度0.5mm，可知它的导体外径为23.1 mm，查上表知与它应使用的耐张线夹为NLL-5。
若我们此时依据导体外径15.30mm选择设备线夹，那么选的设备线夹就无法使用。
另外，我们在安装耐张线夹时要均匀拧紧螺丝，要求在安装后的导线与金属原接触面处，不出现导线应力增大现象，以防止微风震动或其它导线振荡情况下引起导线损坏并保证耐张线夹对导线的握力不小于导线拉断力的95%。
