试论架空配电线路电力金具选择与应用摘要：架空配电线路作为实现电力长距离输送的关键要素，在电力行业高速发展进程中起着至关重要的作用。

随着电力系统服务范围的逐步扩大，对于架空输电线路的高质量建设也愈加重视，因此，对于架空配电线路建设中发挥重要作用的电力金具选择便显得尤为重要，通过根据金具的性能和用途，选择和应用合理的线路金具，有利于架空配电线路安全、高效运行。

基于此，本文就架空配电线路电力金具的选择和应用展开讨论，以此为参考。

关键词：架空配电线路；电力金具；选择与应用前言电力金具在架空配电线路的运行过程中，不仅能够起到支持、连接和、稳固和保护线路的作用，而且一些具有特殊性能的金具，还具备一定的屏蔽电晕和抗干扰的应用优势，能够较好地避免架空配电线路受高电压伤害。

因此，在架空配电线路建设过程中，一定要科学、合理的选择和应用电力金具。

一、架空配电线路电力金具的选择与应用架空配电线路的电力金具选择，主要包括连接金具、接续金具、耐张线夹和悬垂线夹这几方面。

（一）连接金具的选择与应用连接金具的选择需要注意核定机械荷载，与此同时，还需要标称破坏荷载系列和零件连接尺寸。

作为电力金具应用当中的关键部分，连接金具的应用，不仅能够将悬式绝缘子组装成串、将耐张线夹和绝缘子串相连接，还可以完成拉线金具和杆塔的连接。

主要分为专用连接金具和通用连接金具两种类型，对于专用连接金具的应用，多用于像球头挂环、球头挂板等配合球型绝缘子串的连接。

而通用连接金具则主要应用于像U型挂板、平行挂板、连扳等绝缘子串间的相互连接，以及绝缘子或杆塔和其他金具之间的连接。

在进行连接金具的选择过程中，还需要注意对机械荷载进行核定，通过根据已选定绝缘子的机电破坏荷载来确定，从而能够保障每一种形式的绝缘子和相同荷载的连接金具配套。

比如说，在架空配电线路当中避雷线路的连接金具，在悬垂和耐张时便需要选择相应的荷载金具；此外，还需要注意对标称破坏荷载系列及零件连接尺寸的选择，一般情况下，电力金具使用荷载小于标称破坏荷载系列的，应当选用相应标称破坏荷载的连接金具，反之则应选用大一级的连接金具[1]。

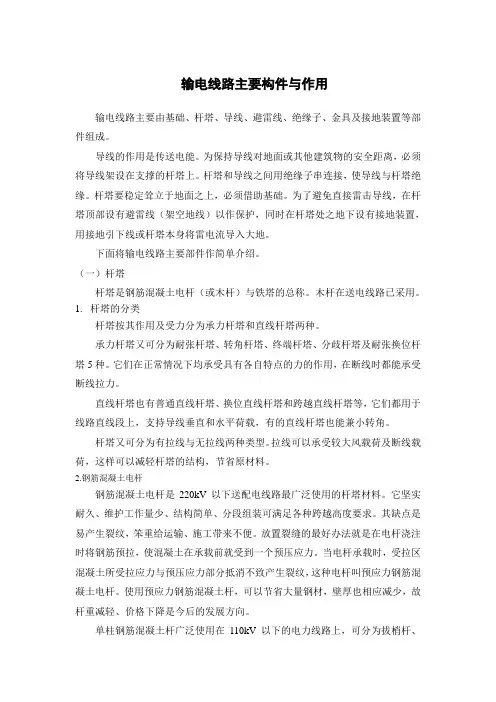

输电线路主要构件与作用输电线路主要由基础、杆塔、导线、避雷线、绝缘子、金具及接地装置等部件组成。

导线的作用是传送电能。

为保持导线对地面或其他建筑物的安全距离，必须将导线架设在支撑的杆塔上。

杆塔和导线之间用绝缘子串连接，使导线与杆塔绝缘。

杆塔要稳定耸立于地面之上，必须借助基础。

为了避免直接雷击导线，在杆塔顶部设有避雷线（架空地线）以作保护，同时在杆塔处之地下设有接地装置，用接地引下线或杆塔本身将雷电流导入大地。

下面将输电线路主要部件作简单介绍。

（一）杆塔杆塔是钢筋混凝土电杆（或木杆）与铁塔的总称。

木杆在送电线路已采用。

1.杆塔的分类杆塔按其作用及受力分为承力杆塔和直线杆塔两种。

承力杆塔又可分为耐张杆塔、转角杆塔、终端杆塔、分歧杆塔及耐张换位杆塔5种。

它们在正常情况下均承受具有各自特点的力的作用，在断线时都能承受断线拉力。

直线杆塔也有普通直线杆塔、换位直线杆塔和跨越直线杆塔等，它们都用于线路直线段上，支持导线垂直和水平荷载，有的直线杆塔也能兼小转角。

杆塔又可分为有拉线与无拉线两种类型。

拉线可以承受较大风载荷及断线载荷，这样可以减轻杆塔的结构，节省原材料。

2.钢筋混凝土电杆钢筋混凝土电杆是220kV以下送配电线路最广泛使用的杆塔材料。

它坚实耐久、维护工作量少、结构简单、分段组装可满足各种跨越高度要求。

其缺点是易产生裂纹，笨重给运输、施工带来不便。

放置裂缝的最好办法就是在电杆浇注时将钢筋预拉，使混凝土在承载前就受到一个预压应力。

当电杆承载时，受拉区混凝土所受拉应力与预压应力部分抵消不致产生裂纹，这种电杆叫预应力钢筋混凝土电杆。

使用预应力钢筋混凝土杆，可以节省大量钢材，壁厚也相应减少，故杆重减轻、价格下降是今后的发展方向。

单柱钢筋混凝土杆广泛使用在110kV以下的电力线路上，可分为拔梢杆、等径杆两类。

拔梢杆一般不带拉线，其主杆梢径为φ190~φ270mm，圆锥度为1/75。

等径带拉线的单杆可用于220kV电压等级以下线路。

电力金具的特点及三大标准送电线广泛使用的铁制或铝制金属附件，统称为金具。

金具种类繁多，用途各异，例如，安装导线用的各种线夹，组成绝缘子串的各种挂环，连接导线的各种压接管、补修管，分裂导线上的各种类型的间隔棒等，此外还有杆塔用的各类拉线金具，以及用作保护导线的大小有关，须互相配合。

大部分金具在运行中需要承受较大的拉力，有的还要同时保证电气方面接触良好，它关系着导线或杆塔的安全，即使一只损坏，也可能造成线路故障。

因此，金具的质量、正确使用和安装，对线路的安全送电有一定影响。

分类1、按作用及结构可分为悬垂线夹、耐张线夹、连接金具、接续金具、保护金具、设备线夹、T型线夹、母线金具、拉线金具等类别。

2、按电力金具产品单元划分为可锻铸铁类、锻压类、铝铜铝类和铸铁类，共四个单元。

3、还可分为国标与非标特点及作用电力金具是一个统称，是一个集合名词，电力金具主要是连接和组合电力系统中的各类装置，主要起到一个传递负荷和保护作用，是电力器材的一种，我们在生活中也是常见的。

例如：绝缘体，安全网等等。

电力金具又可以分为很多种，每一种的性能特点和作用都不相同，例如：1. 锚固金具。

是一种紧固金具，这种金具主要是用来紧固导线两端的，有的锚固金具还可以充当导电体。

2. 连接金具。

主要起到一个连接，主要用于绝缘子和金具与金具的连接。

3. 防护金具。

顾名思义就是起到一个防护保护的作用，主要是保护导线和绝缘子等。

4. 固定金具。

就是人们常说的电厂金具，这种金具主要是固定硬母线或者软母线与支柱绝缘子。

大部分的固定金具是不被作为导电体的，主要是起到固定连接作用的。

电力金具三大标准西安鼎凯电力器材有限公司主要生产销售线路金具、线路铁件、可锻铸铁类，锻压件、铜铝、高低压开关、施工及安全工具、钢绞线、钢芯铝绞线、变压器、电缆冷热缩附件、绝缘材料等多种产品。

建立、健全了科学的生产工艺，先进的检侧设备，专业的工程技术人员统一、规范的管理体系。

从原材料进公司、生产、销售、服务的全过程都进行有效的控制，保证了产品的性能和质量，并成为陕西省质最检验协会推荐的重点推广产品，是消费者信得过单位。

各种线夹型号名称规格型号悬垂线夹 XGU-1 、2、3、4悬垂线夹（带碗头挂板） XGU-5A XGU-6A?悬垂线夹（带U型挂板） XGU-5B XGU-6B悬垂线夹（加强型） XGJ-2 XGJ-25悬垂线夹（双线夹垂直排列） XCS-4 XCS-5 XCS-6悬垂线夹（500KV线路用）XGF-5X XGF-5K XGF-300 XGF-1400铝合金悬垂线夹（提包式） XGH-3 XGH-4 XGH-5二、耐张线夹上海石兰机电设备有限公司名称规格型号耐张线夹（螺栓型） NLD-1、2、3、4ND-201 ND-202 ND-203 ND-204铝合金耐张线夹（螺栓型） NLL-1 NLL-2 NLL-3 NLL-4 NLL-5 耐张线夹（压缩型、避雷线用） NY-35G～NY-135G 系列耐张线夹（液压型、用于GB1179-83钢芯铝绞线） NY-150/20～NY-800/100 系列耐张线夹（爆压型、用于GB1179-83钢芯铝绞线） NB-3OO/40A、B NB-40095/AB三、联接金具上海石兰机电设备有限公司名称规格型号球头环 Q-7 QP-7 QP-10 QP-16 QP-21 QP-30QH-7碗头挂板 W-7A W-7B W1-10 WS-7 WS-10 WS-16WS-21R WS-30RU 型环 U-7 U-10 U-12 U-16 U-21 U-25 U-30U-50挂环（延长环） PH-7 PH-10 PH-12 PH-1 PH-21 PH-25 PH-30挂环（直角环） ZH-7拉杆 YL-1040 YL-1243 YL-1643 YL-2543YL-3043直角挂板（Z型） Z-7 Z-10 Z-12 Z-16 Z-21 Z-25直角挂板（ZS型） ZS-7 ZS-10 ZS-665挂板（PS型） PS-7挂板（P型） P-7 P-10 P-12 P-16?P-21 系列P-30系列P-50 系列挂板（UB型）UB-7 UB-10 UB-12 UB-16 UB-21 UB-30 UB-12T UB-16T UB-21T UB-30TU型螺丝 U-1870 U-1880 U-2080 U-2280UJ-1880 UJ-2080 UJ-2280调整板（DB型） BB-7 DB-10 DB-12 DB-16DB-21 DB-25 DB-30 DB-50支撑架 ZCJ-45调整板（PT型） PT-7 PT-10 PT-12 PT-16 PT-21PT-30牵引板（QY型） QY-7 QY-10 QY-12 QY-16 QY-21QY-30 QY-50联板（L型） L-1040 L-1240 L-1640 L-2140L-2540 L-3040L-2160 L-3060 L-2145 L-3045L-1245 L-1645-1 L-2145-1 L-2545-1联板（LF型） LF-2140 L-2540 L-3049 L-3045联板（LV型） LV-0712 LV-1020 LV-1214LV-2115 LV-3080联板（SV型） LS-1212 LS-1221 LS-1225 LS-1229 LS-1233LS-1237 L-1255联板（LJ型） LJ-2540 LJ-3040 LJ-3045/45LJ-1040 LJ-1240 LJ-1640联板（LL型） LL-1645 L-2145 LL-2545联板（LK型） LK-1045 LK-1645 LK-1649/45 联板（LX型） LX-1645 LX-2145 LX-3045四、接续金具上海石兰机电设备有限公司名称规格型号接续管（钢绞线用）JY-35G JY-55G JY-80G JY-100G JY-50G JY-70G接续管（钢绞线用、爆压搭接）JBD-35G JBD-55G JBD-80G JBD-100G JBD-50G JBD-70G接续管（铝绞线用） JY-150L JY-185L JY-210L JY-240L JY-300L JY-400LJY-500L JY-630L JY-800L接续管（钢芯铝绞线用、爆压）JYB-300/40 、50、70 JYB-400/50、65、95 JYB-50/065接续管（铝绞线用、钳压） JT-16L JT-25L JT-35LJT-50L JT-70L JT-95LLT-120L JT-150L JT-185L接续管（钢芯铝绞线用、钳压）JT-10/2 JT-16/3 JT-25/4 JT-35/6 JT-50/8 JT-95/15、20 JT-120/7、20JT-150/8、20、25 JT-185/10、25、30 JT-210/10、25、35 JT-240/30、40接续管（钢芯铝绞线用、爆压搭接）JTB-35/6 JTB-50/8 JTB-70/10? JBT-95/15、20JTB -120/7、20 JTB-150/8、20、25 JTB-185/10、25、30JBT-210/10、25、35 JTB-240/30/40接续管（钢芯铝绞线用、液压搭接） JYD-240/30、40、55 JYD-300/15、20、25、4-、50、70JYD-400/20、25、35、50、65 JYD-500/35、45、65JYD-630/45、55 JYD-800/55、70接续管（钢芯铝绞线用、液压钢芯对接）JY-240/30、40、55 JY-300/15、20、25、40、50、70JY-400/20、25、35、50、65、95 JY-500/35、45、65JY-630/35、45、65 JY-800/55、70、100补修管JX-185/10 JX-185 JX-210 JX-240/55 JX-300/15 JX-300JX-300/70 JX-400 JX-400/65 JX-400/95 JX-500 JX-630 JX-800/55 JX-800 JX-35G JX-50G JX-70G JX-100⒐迪呒?? JBB-1 JBB-2 JBB-3铝并沟线夹 JB-0 JB-1 JB-2 JB-3 JB-4 JB-5JB-6异型铝并沟线夹 JB-10 JB-20 JB-21 JB-30 JB-31 JB-32 JB-40 JB-41 JB-42 JB-43异型铜并沟线夹 JBT-11 JBT-21 JBT-22 JBT-31JBT-32 JBT-33JBT-41 JBT-42 JBT-43 JBT-44异型铜、铝并沟线夹 JB-TL-10 JB-TL-12 JB-TL-21JB-TL-22 JB-TL-31JB-TL-32 JB-TL-33 JB-TL-41 JB-TL-42 JB-TL-43JB-TL-44跳线线夹（压缩型）JYT-35/6 JYT-50/8 JYT-70/10 JYT-95/15 JYT-120/7、20JYT-150/8 、20、25JYT-185/10、25、30 JYT-210/10、25、35预绞丝补修条FYB-95/15、20、55 FYB-120/7、20、25 FYB-50/8、20、25、35五、保护金具上海石兰机电设备有限公司名称规格型号防振锤 FD-1 FD-2 FD-3 FD-4 FD-5 FD-6 FG-35 FG-50 FG-70 FG-100防振锤（500KV用） FF-5 FF-5G防振锤（铝合金压板）FR-2 FR-3 FR-4 FDZ-1 FDZ-2 FDZ-3 FDZ-4 FDZ-5预绞丝护线条FYH-95/15、20、55 FYH-120/7、20、25 、70FYH-150/8、20、25、35 FYH-185/10、25、30、45FYH-210/10、25、35、50 FYH-240/30、40、55FYH-300/15、20、25、40、50、70FYH-400/20、25、35、50、65、95FYH-500/35、45、65 FYH-630/45、55FYH-800/55、70、100铝包带1×10重锤挂板 ZG-1 ZG-2重锤座 ZJ-1重锤片 ZC-1 ZC-18（500KV线路用）间隔棒 FJQ TJ FJZ JZX JZY FJZ JX JZF FJP 系列均压屏蔽环 FJP 各系列 JL 型 PL型六、呓鹁?? 上海石兰机电设备有限公司名称规格型号楔型线夹 NX-1 NX-2 NX-3 NX-4UT型线夹（可调式） NUT-1 NUT-2 NUT-3 NUT-4ULY型线夹（压接可调式）NLY-100B NLY-120B NLY-135B NLY-100C NLY-125C NLY-150C拉线用U型环 UL-7 UL-10 UL-12 UL-16 UL-21钢线卡子 JK-1 JK-2 JK-3挂板 PD-7 PD-10 PD-12七、T接金具上海石兰机电设备有限公司名称规格型号T型线夹（螺栓型） TL-11 TL-21 TL-22 TL-31 TL-32 TL-33 TL-41 TL-42 TL-43 TL-44T型线夹（压缩型） TY-120/7 TY-150/8、20 TY-185/10、25 TY-210/10、25TY-240/30 TY-300/15、20、25、40TY-400/20、25、35、50TY-630/45、55 TY-800/55、70、100 T型线夹（单导线、压缩型） TY-105 TY-1010T型线夹（双导线、压缩型） TL-2×10/100 TL-2×10/400八、设备线夹上海石兰机电设备有限公司名称规格型号设备线夹（压缩型） SY系列 A 型 B型 C型设备线夹（压缩型）SY-10A SY-10B SY-10C SY-10NC SY-10NB SY-10NC设备线夹（双导线、压缩型） SY-10A/400-1 SY-10B/400-1 SY-10C/400/-1SY-10A/400-2 SY-10B/400-2 SY-10C/400/-2 设备线夹（螺栓型） SL-1A SL-2A SL-3A SL-4A SL-1B SL-2B SL-3B SL-4B 铜铝过渡设备线夹（压缩型、） SYG 系列 A型 B型铜铝过渡设备线夹（压缩型） SYG-10A SYG-10B SYG-10C SYG-10NA SYG-10NB SYG-10NC铜铝过渡设备线夹（双导线、压缩型） SG-1-A/400SYG-10B-400 SYG-10C/400铜铝过渡设备线夹（压缩型） SLG-1A SLG-2A SLG-3A SLG-4A SLG-1B SLG-2B SLG-3B SLG-4B铜铝过渡板 G-50×5 MG-60×6.3 MG-60×8 MG-60×10MG-80×8MG-100×8 MG-100×10 MG-125×8 MG-125×10MG-125×12.5九、其它设备线夹上海石兰机电设备有限公司名称规格型号铜、铝接线夹 JTL-100 JTL-200 JTL-300 JTL-400 JTL-500 JTL-600JTL-800 JTL-1000梅花型紫铜接线夹 WCJB-1 WCJB-2 WCJB-3 WCJB-4 WCJB-5 WCJB-6 WCJB-7 WCJB-8 WCJB-9铜铝跨径接户线夹 JKG-1 JKG-2 JKG-3 JKG-4 JKG-5 JKG-6 铜并沟线夹 JBT-11 JBT-21 JBT-22 JTB-31 JBT-32JBT-33JBT-41 JBT-42 JBT-43 JBT-44铜、铝并沟线夹JB-TL-10 JB-TL-11 JB-TL-21 JB-TL-22 JB-TL-31 JB-TL-32JB-TL-33 JB-TL-41 JB-TL-42 JB-TL-43 JB-TL-44梅花型黄铜接线夹 WCJC-1 WCJC-2 WCJC-3 WCJC-4 WCJC-5 WCJC-6变压器用铜铝线夹SBG-M12 SBG-M14 SBG-M16 SBG-M18 SBG-M20铜接线端子 DT-10 DT-16 DT-25 DT-35 DT-50 DT-70 DT-95 DT-120 DT-120DT-150 DT-185 DT-240 DT-300 DT-400 DT-500 DT-630铝接线端子 DL-10 DL-16 DL-25 DL-35 DL-50 DL-70 DL-95 DL-120 DL-150 DL-185 DL-240 DL-300DL-400铜、铝接线端子 DTL-10 DTL-16 DTL-25 DTL-35 DTL-50 DTL-70 DTL-95 DTL-120DTL-150 DTL-185 DTL-240 DTL-300 DTL-400DTL-500 DTL-630十、电站金具上海石兰机电设备有限公司名称规格型号矩形母线平放固定金具（户内一片） MNP-101 ～108矩形母线平放固定金具（户内二片） MNP-201 ～208矩形母线平放固定金具（户内三片） MNP-301 ～308矩形母线平放固定金具（户外一片） MWP-101 ～104矩形母线平放固定金具（户外二片） MWP-201 ～204矩形母线平放固定金具（户外三片） MWP-301 ～304矩形母线立放固定金具（户内一片） MNL-101 ～108矩形母线立放固定金具（户内二片） MNL-201 ～208矩形母线立放固定金具（户内三片） MNL-301 ～308矩形母线立放固定金具（户外一片） MWL-101 ～104矩形母线立放固定金具（户外二片） MWL-201 ～204矩形母线立放固定金具（户外三片） MWL-301 ～304矩形母线间隔垫 MJG-01 MJG-02 MJG-03 MJG-04槽形母线固定金具（户外）MCW-100 MCW-125 MCW-150 MCW-175MCW-200 MCW-225 MCW-250槽形母线固定金具（户内）MCN-100 MCN-125 MCN-150MCN-175 MCN-200 MCN-225 MCN-250槽形母线固定吊挂 MCD-1 MCD-2 MCD-3槽形母线间隔垫 MCG-1 MCG-2 MCG-3固定金具MGG-70 MG-G80 MGG-90 MGG-100 MGG-120 MGG-130MGG-150 MGG-170 MGG-200 MGG-250T 接金具 MGT-70 MGT-80 MGT-90 MGT-100MGT-120MGT-130 MGT-150 MGT-170 MGT-200 MGT-250终端球 MGZ-13 0 MGZ-150 MGZ-17 0 MGZ-200 MGZ-250 名称规格型号封头 MGF-70 MGF-80 MGF-90 MGF-100 MGF-120 MGF-130 MGF-150 MGF-170 MGF-250支架 MGJ-104 MGJ-110 MGJ-115软母线固定金具（单母线） MDG-4 MDG-5 MDG-6软母线固定金具（双母线）MSG-4/120 MSG-5/120 MSG-6/400 MDG-4/200 MSG-5/200 MSG-6/200软母线间隔棒MRJ-4/120 MRJ-5/120 MRJ-6/120MRJ-4/200 MRJ-5/200 MRJ-6/200MRJ-10K/200 MRJ-10K/400MRJ-10N/200 MRJ-10N/400组合母线圆环YH（2+8）YH（2+12）YH（2+16）YH（2+20）YH（2+24）母线伸缩节（全铝） MS-63×6.3 MS-80×6.3 MS-80×8MS-100×8MS-100×10 MS-125×8 MS-120×10 MS-125×12.5母线伸缩节（铜、铝）MSS-63×6.3 MSS-80×6.3 MSS-80×8 MS -100×8MSS-100×10 MSS-125×8 MSS -120×10 MSS-125×12.5槽型母线伸缩节 MSC-150-1、2、3、4、5 MSC-200-1、2、3、4、5组合导线终端固定金具ZD（2+8）ZD（2+12）ZD（2+16）ZD （2+24）十一、架空绝缘线金具上海石兰机电设备有限公司名称规格型号NK系列铝合金绝缘耐张线夹NK-1（NEK-1）NK-2（NEK-2）NK-3（NEK-3）NEK-1T（铜芯） NEK-2T（铜芯）验电接地装置 BYD型绝缘接地线夹 J10DL1 J10DL2 上海石兰机电设备有限公司接续线夹 JJP-16-160 JJP-50-240 JJP-2/2架空绝缘耐张线夹（1KV） JNL-1-16 JNL-1-25 JNL-1-35 JNL-1-50 JNL-2-70 JNL-2-95 JNL-3-150 JNL-3-185JNL-3-240架空绝缘耐张线夹（10KV） J10NL-1-16 J10NL-1-25J10NL-1-35 J10NL-1-50 J10NL-2-70 J10NL-2-95J10NL-3-150 J10NL-3-185 J10NL-3-240绝缘铜、铝分支线夹（10KV） J10FKG-25 J10FKG-35J10FKG-50 J10FKG-70J10FKG-95 J10FKG-120 J10FKG-150 J10FKG-185J10FKG-240绝缘铝分支线夹（10KV） J10FKL1-25 J10FKL1-35J10FKL1-50 J10FKLI-70J10FKL1-95 J10FKL1-120J10FKL1-150 J10FKL1-185J10FKL1-240绝缘铝分支线夹（10KV）10FKL2-16 J10FKL2-25 J10FKL2-35 J10FKL2-50 J10FKL2-70 J10FKL2-95 J10FKL2-120J10FKL2-150 J10FKL2-185 J10FKL2-240绝缘穿刺线夹（10KV）JJC10-240/240 JJC10-240/150 JJC10-150/150 JJC10-150/70绝缘穿刺线夹（1KV） JJC-2 JJC-3 JJC-4绝缘悬挂线夹（四芯） JCG-1S JCG-2S JCG2-1S-××JCG2-2S-××绝缘悬挂线夹（单根） JCG4-1D JCG4-2D JCG4-3D JC54-1D 四芯绝缘耐张线夹（锚定线夹） JNS-1A JNS-2A JNS-1B JNS-3B JNS-3BJNS-1C JNS-2C JNS-3C JNS-4C 上海石兰机电设备有限公司配变电金具架空绝缘导线金具设备线夹悬垂线夹耐张线夹连接金具接续金具防护金具T型线夹电站金具线路金具悬垂线夹耐张线夹连接金具接续金具保护金具拉线金具预绞式线路金具预绞式耐张线夹预绞式悬垂线夹预绞式保护金具预绞式接续金具预绞式T型线夹户外高压户外高压电缆附件电缆附件电??ι璞?? 电力设备电容补偿装置冷压接线端头及配线器材冷压接线端头及配线器材架空绝缘导线金具悬挂线夹(XJG) 楔型绝缘耐张线夹(NXJ) 楔型铝合金耐张线夹及绝缘罩(NXL) 螺栓型铝合金耐张线夹及绝缘罩(NLL) 铝合金耐张线夹(NXH) 接续管及绝缘罩(JY/LY) 楔型线夹及绝缘罩(JXL) 异型并沟线夹及绝缘罩(JBL、JBT、JB-TL) 穿刺线夹JBC(1KV/10KV) 验电接地环装置JJCB验电接地环装置接地线夹及绝缘罩(JDL) 导线分线盒(DF) T型线夹及绝缘罩(TJL、TJT、TJG) 铝、铜铝过渡分支线夹及绝缘罩(JFL、JFG) 跨径接户线夹及绝缘罩(JKGL、JKL) 铜单槽线夹(DCT) 绝缘罩(P-7、W-7B、WS-7、SL、PXP、JB) 电力变压器接线柱安全护罩10KV架空绝缘线路耐张串装置图绝缘导线金具安装状态图杆上变压器区域装置图设备线夹铜铝接线端子(DTL-1、DTL-2) 铜、铝接线端子(DT、DL、DT-G) 铜管压端子(DTGY、DTGA、DTGS、DTGB) 铜开口接线端子 (OT) 防水型接线端子(DT-F、DTL-F) 铜铝连接管(GTL) 堵油铝、铜连接管出口铜接线管(GTY) 通孔铜、铝连接管(GT-G、GL-G) 铜铝过渡设备线夹、连接管冷压接线端头及配线器材避雷用金具铜、铝、铜铝接线夹(JTL) 带电装卸线夹(YZ) 梅花型铜接线夹(WCJB、WCJC) 变压器用铜铝线夹(SBG、SBG-1) 变压器用铜线夹(SBT、SBT-1) 接地棒(JDX) 铜铝复合片(TLYP1、TLYP2、TLFP1) 出口铜设备线夹压缩型铜铝过渡设备线夹(SYG)压缩型铝设备线夹(SY) 耐热导线设备线夹(SY型A类) 耐热导线设备线夹(SY型B类) 耐热导线设备线夹(SY型C类) 耐热导线铜铝过渡设备线夹(SYG型A类) 耐热导线铜铝过渡设备线夹(SYG型B类) 耐热导线铜铝过渡设备线夹(SYG型C 类) 压缩型双导线铝设备线夹(SSY) 压缩型双导线铜铝过渡设备线夹(SSYG) SY、SYG压缩型单导线设备线夹SSY、SSYG压缩型双导线设备线夹 SY型设备线夹 STY、STYG压缩型调距设备线夹压缩型铜设备线夹(A、B类) (SY-T) 铝设备线夹(SL) 铜设备线夹(*)(ST) 铜铝过渡设备线夹(SL、SLG)铜铝过渡设备线夹(钎焊，SLG-Q型) 螺栓型双导线设备线夹(SLS) 螺栓型铜铝过渡双导线设备线夹(钎焊) (SLSG) SL、SLG螺栓型单导线设备线夹 SSL、SSLG螺栓型双导线设备线夹悬垂线夹悬垂线夹(悬扛通用)(XGF) 悬垂线夹(上扛式)(XGF) 悬垂线夹(下垂式)(XGF) 悬垂线夹(提包式)(XGH) 悬垂线夹(提包式、防晕型)(XGF) 铝合金悬垂线夹(CGB) 铝合金悬垂线夹(CS) 耐张线夹螺栓型铝合金耐张线夹(Type NLL) 螺栓铝合金耐张线夹液压型耐张线夹(NYG) 液压型耐张线夹(NY) 耐热铝合金线用耐张线夹(液压NY-N) 焊接型耐张线夹(Type NYH) 终端耐张线夹(NZ) 连接金具联板(LB1) 联板(LV) 联板(LBD) 联板(LBS) 联板 (LB) 联板(BN) 联板 (BL) 联板 (LJ) 联板 (LFB) 调整环(DT) 单十字挂板 (SZ) 双十字挂板 (LSZ) 花蓝螺丝(LH) 球头挂环(Q-7、QP) 碗头挂板 (W) 碗头挂板 (WS) U型挂环(U) 延长环(PH) 挂板(Z) 平行挂板(PD) 挂板(UB) 铝母线伸缩节(MST) 防护金具双分裂间隔棒(MRJ) 双母线间隔棒(JS) 双分裂间隔棒(SJ) 三分裂间隔棒 (MRJ3) 三分裂间隔棒(MRJ) 均压环 (FJ、FJV) 均压屏蔽环(FJP、FP、JPL、JL) 散热器(FS 型线夹单导线引下线夹螺栓型(TL) T型线夹液压型(TY) 单导线T型线夹(TL) T型线夹(TLY) 双导线T型线夹(TLS) 螺栓型双分裂T型线夹(TLS、TYS) T型线夹(TL) 双导线T型线夹螺栓型(TLS) 电站金具户内矩形母线固定金具(平放式)(MNP) 户外矩形母线固定金具(平放式)(MWP) 户内矩形母线固定金具(立放式)(MNL) 户外矩形母线固定金具(立放式)(MWL) 矩形母线间隔垫槽形母线间隔垫(MCN、MCW) 槽型母线间隔垫(MCG) 槽形母线吊挂金具(MCD) 管形母线金具软母线金具跨路金具(KLMG、KMGSJ、KLMG-Z) KLMG型跨路母线过渡金具示意图管母线静触头及金具组装图例管母线组装图例管母线组装图例2 Φ管母线金具安装示意图Φ250管母线金具V型跳线串V型悬挂装置V型绝缘子悬垂串单联绝缘子悬垂串单联绝缘子耐张串铝合金导电管母线悬垂线夹悬垂线夹(XGU中心回转式) 悬垂线夹(XGU带碗头挂板) 悬垂线夹(XGU带U形挂板) 悬垂线夹(XGU 防磨型) 悬垂线夹(XGT型) 悬垂线夹(XGT、XGJ) 悬垂线夹(XGH提包式) 悬垂线夹(XGF 500kV线路用) 悬垂线夹(XGF下垂式500kV线路用) 悬垂线夹(XGF 500kV高海拔线路用) 悬垂线夹((XGF上扛式500kV 线路用) 悬垂线夹(XCS双导线用) 悬垂线夹悬垂线夹(XTS双跳线) 跳线悬垂线夹(XTF4双导线型) 耐张线夹耐张线夹螺栓型(NLD、NLD-B) 螺栓型铝合金耐张线夹(NLL) 钢绞线用耐张线夹压缩型(NY-G) 耐张线夹液压型(NY-H、NY) 耐张线夹爆压型(NB) 铝包钢铰线用耐张线夹液压型(NY-BG) 耐张线夹液压型(NY-Q) 耐张线夹(液压型良导体地线用）(NY) 耐热铝合金绞线用耐张线夹液压型(NY-N) 钢芯铝合金绞线用耐张线夹液压型(NY-HG) 耐张线夹(WNY) 连接金具球头挂环(Q、QP) 球头挂环(QH) 球头挂环(Q环孔平行型) 球头挂环(Q) 球头挂板(Q) 球头挂板碗头挂板(W) 碗头挂板(带孔W1)碗头挂板(WS) 碗头挂板(加长WS) 碗头挂板(WH) 碗头挂板(WSY) U型挂环(U) U型挂环(UF) 加强型U形挂环(U-J) 延长环(PH) 直角挂环(ZH) 拉杆(YL、YLP) 挂板(Z) 挂板(ZS) 挂板(ZBS) 挂板(ZBS悬垂用) 挂板(PS) 挂板(PD) 挂板(P) 挂板(UB) 挂板(UB悬垂用) 挂板(V、VD) 联塔挂板(LT、EB) U形螺丝(U、UJ) 挂点金具(GD) 支撑架(ZCJ型) 牵引板(QY) 调整板(DB) 避雷线悬垂吊架(BD) 调整板(PT) 联板(L) 联板(LF) 联板(LS) 联板( LL) 联板(LJ) 联板联板(LK) 联板(LX) 联板(LX)3 联板(LXV) 联板(LXV)2 调平联板(SP、LTP) 双层联板(L-S) 接续金具接续管(JY、JBD钢绞线用、液压对接、爆压搭接) 接续管(JY-L 铝铰线用) 接续管(JY、JYD铝包钢绞线、铝包钢芯铝绞线用、液… 接续管(JY液压型、钢芯铝绞线用) 接续管(JYD 钢芯铝绞线用、液压搭接) 接续管(JY、JYD 钢芯铝绞线地线用，液压型) 接续管(JYB 钢芯铝绞线用、爆压搭接) 接地线端子(DG-BG) 接续管(JTB 钢芯铝绞线用、爆压) 接续管(JT钢芯铝绞线用、钳压) 接续管(JT-L铝绞线用、钳压) 补修管(JX钢芯铝绞线、钢绞线用) 并沟线夹(JBB钢绞线用) 并沟线夹(JB铝绞线、钢芯铝绞线用) 并沟线夹(耐热铝合金导线用)(JB-N) 并沟线夹(JBG) 跳线线夹(JYT压缩型) 预绞丝补修条(FYB、YJB型) 四变二线夹(JR型) 保护金具防振锤(FD、FG型) 防振锤(FF 500KV线路用) 防振锤(FD-L 节能无电晕放电型) 防振锤(FR 型) 组合型防振锤(FDZ型) 铝包带预绞线护线条(FYH型) 悬重锤及其附件(ZG、ZJ、ZC型) 重锤片(ZC、ZD 型) 方型阻尼间隔棒(JZF4型) 十字型阻尼间隔棒(JZX4型) 方框型阻尼间隔棒(FJZ型) 防舞妥枘峒涓舭??(JZFJ4型) 矩型阻尼间隔棒(FJZJ) 六分裂阻尼间隔棒(FJZ6) 四分裂阻尼间隔棒(330kV线路用) 三分裂阻尼间隔棒(330kV线路用) 跳线间隔棒(JTZ4型四分裂) 跳线间隔棒(JTF4型四分裂)间隔棒(TJ2 500kv跳线用) 间隔棒(FJQ型二分裂) 间隔棒(JJB2型二分裂) 间隔棒(FJZ型双导线用) 均压屏蔽环(JPL、FJP、FP、PJL 500kV线路用）均压屏蔽环(JP、J、P、PV、FJP 330kV线路用）招弧角(ZH型) 拉线金具楔型线夹(NX型) UT型线夹(NUT可调式) UT型线夹(NU 不可调式) 拉线用U型挂环(UL) 钢线卡子(JK型) 双拉线用联板(LV) 挂板(PD型) 压接式NLY线夹(可调式) 防盗帽(FX) 预绞式耐张线夹预绞式绝缘导线耐张线夹NL-□/JY（绝缘导线用）预绞式导线耐张线夹NL-□/LJ（铝绞线用）预绞式绝缘导线耐张线夹NL-□/LGJ（钢芯铝绞线用… 预绞式导线耐张线夹配套金具/绞合环THJ/心形环UX… 预绞式拉线耐张线夹NL-□/G、B（钢绞线、铝包钢绞… 预绞式大型拉线耐张线夹NL-□ 预绞式挟线耐张线夹配套金具/鸡心环TH/预绞式可调… 预绞式悬垂线夹预绞式悬垂线夹CL-□/LGJ（钢芯铝绞线用）预绞式悬垂线夹CL-□/LJ（铝绞线用）预绞式悬垂线夹CL-□/G、B（钢绞线、铝包钢绞线用… 预绞式悬垂线夹配套金具预绞式保护金具螺旋形防振鞭螺旋形防舞动鞭防振锤预绞式护线条预绞式补修条预绞式接续金具预绞式全张力接续金具预绞式跳线接续金具预绞式接续条（钢绞线、铝包钢绞线用）预绞式T型线夹预绞式T型线夹户外高压高压复合绝缘子系列户外高压跌落式熔断器系列（出口型）户外跌落式熔断器绝缘罩装置户外。

名称规格型号悬垂线夹XGU-1 、2、3、4悬垂线夹（带碗头挂板）XGU-5A XGU-6A?悬垂线夹（带U型挂板）XGU-5B XGU-6B悬垂线夹（加强型）XGJ-2 XGJ-25悬垂线夹（双线夹垂直排列）XCS-4 XCS-5 XCS-6悬垂线夹（500KV线路用）XGF-5X XGF-5K XGF-300 XGF-1400铝合金悬垂线夹（提包式）XGH-3 XGH-4 XGH-5二、耐张线夹上海石兰机电设备有限公司名称规格型号耐张线夹（螺栓型）NLD-1、2、3、4ND-201 ND-202 ND-203 ND-204铝合金耐张线夹（螺栓型）NLL-1 NLL-2 NLL-3 NLL-4 NLL-5耐张线夹（压缩型、避雷线用）NY-35G～NY-135G 系列耐张线夹（液压型、用于GB1179-83钢芯铝绞线）NY-150/20～NY-800/100 系列耐张线夹（爆压型、用于GB1179-83钢芯铝绞线）NB-3OO/40A、B NB-40095/AB三、联接金具上海石兰机电设备有限公司名称规格型号球头环Q-7 QP-7 QP-10 QP-16 QP-21 QP-30 QH-7碗头挂板W-7A W-7B W1-10 WS-7 WS-10 WS-16WS-21R WS-30RU 型环U-7 U-10 U-12 U-16 U-21 U-25 U-30 U-50挂环（延长环）PH-7 PH-10 PH-12 PH-1 PH-21PH-25 PH-30挂环（直角环）ZH-7拉杆YL-1040 YL-1243 YL-1643 YL-2543YL-3043直角挂板（Z型）Z-7 Z-10 Z-12 Z-16 Z-21 Z-25 直角挂板（ZS型）ZS-7 ZS-10 ZS-665挂板（PS型）PS-7挂板（P型）P-7 P-10 P-12 P-16?P-21 系列P-30系列P-50 系列挂板（UB型）UB-7 UB-10 UB-12 UB-16 UB-21 UB-30 UB-12T UB-16T UB-21T UB-30TU型螺丝U-1870 U-1880 U-2080 U-2280UJ-1880 UJ-2080 UJ-2280调整板（DB型）BB-7 DB-10 DB-12 DB-16DB-21 DB-25 DB-30 DB-50支撑架ZCJ-45调整板（PT型）PT-7 PT-10 PT-12 PT-16 PT-21PT-30牵引板（QY型）QY-7 QY-10 QY-12 QY-16 QY-21 QY-30 QY-50联板（L型）L-1040 L-1240 L-1640 L-2140L-2540 L-3040L-2160 L-3060 L-2145 L-3045L-1245 L-1645-1 L-2145-1 L-2545-1联板（LF型）LF-2140 L-2540 L-3049 L-3045联板（LV型）LV-0712 LV-1020 LV-1214LV-2115 LV-3080联板（SV型）LS-1212 LS-1221 LS-1225 LS-1229 LS-1233LS-1237 L-1255联板（LJ型）LJ-2540 LJ-3040 LJ-3045/45LJ-1040 LJ-1240 LJ-1640联板（LL型）LL-1645 L-2145 LL-2545联板（LK型）LK-1045 LK-1645 LK-1649/45 联板（LX型）LX-1645 LX-2145 LX-3045四、接续金具上海石兰机电设备有限公司名称规格型号接续管（钢绞线用）JY-35G JY-55G JY-80G JY-100G JY-50G JY-70G接续管（钢绞线用、爆压搭接）JBD-35G JBD-55GJBD-80G JBD-100G JBD-50G JBD-70G接续管（铝绞线用）JY-150L JY-185L JY-210LJY-240L JY-300L JY-400LJY-500L JY-630L JY-800L接续管（钢芯铝绞线用、爆压）JYB-300/40 、50、70 JYB-400/50、65、95 JYB-50/065接续管（铝绞线用、钳压）JT-16L JT-25L JT-35LJT-50L JT-70L JT-95LLT-120L JT-150L JT-185L接续管（钢芯铝绞线用、钳压）JT-10/2 JT-16/3JT-25/4 JT-35/6 JT-50/8 JT-95/15、20 JT-120/7、20 JT-150/8、20、25 JT-185/10、25、30 JT-210/10、25、35 JT-240/30、40接续管（钢芯铝绞线用、爆压搭接）JTB-35/6 JTB-50/8 JTB-70/10? JBT-95/15、20JTB -120/7、20 JTB-150/8、20、25 JTB-185/10、25、30JBT-210/10、25、35 JTB-240/30/40接续管（钢芯铝绞线用、液压搭接）JYD-240/30、40、55 JYD-300/15、20、25、4-、50、70JYD-400/20、25、35、50、65 JYD-500/35、45、65JYD-630/45、55 JYD-800/55、70接续管（钢芯铝绞线用、液压钢芯对接）JY-240/30、40、55 JY-300/15、20、25、40、50、70JY-400/20、25、35、50、65、95 JY-500/35、45、65JY-630/35、45、65 JY-800/55、70、100补修管JX-185/10 JX-185 JX-210 JX-240/55JX-300/15 JX-300JX-300/70 JX-400 JX-400/65JX-400/95 JX-500 JX-630 JX-800/55 JX-800JX-35G JX-50G JX-70G JX-100⒐迪呒?? JBB-1 JBB-2 JBB-3铝并沟线夹JB-0 JB-1 JB-2 JB-3 JB-4 JB-5JB-6异型铝并沟线夹JB-10 JB-20 JB-21 JB-30 JB-31 JB-32 JB-40 JB-41 JB-42 JB-43异型铜并沟线夹JBT-11 JBT-21 JBT-22 JBT-31JBT-32 JBT-33JBT-41 JBT-42 JBT-43 JBT-44异型铜、铝并沟线夹JB-TL-10 JB-TL-12 JB-TL-21JB-TL-22 JB-TL-31JB-TL-32 JB-TL-33 JB-TL-41 JB-TL-42 JB-TL-43JB-TL-44跳线线夹（压缩型）JYT-35/6 JYT-50/8 JYT-70/10 JYT-95/15 JYT-120/7、20JYT-150/8 、20、25JYT-185/10、25、30 JYT-210/10、25、35预绞丝补修条FYB-95/15、20、55 FYB-120/7、20、25 FYB-50/8、20、25、35五、保护金具上海石兰机电设备有限公司名称规格型号防振锤FD-1 FD-2 FD-3 FD-4 FD-5 FD-6 FG-35 FG-50 FG-70 FG-100防振锤（500KV用）FF-5 FF-5G防振锤（铝合金压板）FR-2 FR-3 FR-4 FDZ-1 FDZ-2 FDZ-3 FDZ-4 FDZ-5预绞丝护线条FYH-95/15、20、55 FYH-120/7、20、25 、70FYH-150/8、20、25、35 FYH-185/10、25、30、45FYH-210/10、25、35、50 FYH-240/30、40、55FYH-300/15、20、25、40、50、70FYH-400/20、25、35、50、65、95FYH-500/35、45、65 FYH-630/45、55FYH-800/55、70、100铝包带1×10重锤挂板ZG-1 ZG-2重锤座ZJ-1重锤片ZC-1 ZC-18（500KV线路用）间隔棒FJQ TJ FJZ JZX JZY FJZ JX JZF FJP 系列均压屏蔽环FJP 各系列 JL 型 PL型六、呓鹁?? 上海石兰机电设备有限公司名称规格型号楔型线夹NX-1 NX-2 NX-3 NX-4UT型线夹（可调式）NUT-1 NUT-2 NUT-3 NUT-4ULY型线夹（压接可调式）NLY-100B NLY-120B NLY-135B NLY-100C NLY-125C NLY-150C拉线用U型环UL-7 UL-10 UL-12 UL-16 UL-21钢线卡子JK-1 JK-2 JK-3挂板PD-7 PD-10 PD-12七、T接金具上海石兰机电设备有限公司名称规格型号T型线夹（螺栓型）TL-11 TL-21 TL-22 TL-31 TL-32 TL-33 TL-41 TL-42 TL-43 TL-44T型线夹（压缩型）TY-120/7 TY-150/8、20 TY-185/10、25 TY-210/10、25TY-240/30 TY-300/15、20、25、40TY-400/20、25、35、50TY-630/45、55 TY-800/55、70、100 T型线夹（单导线、压缩型）TY-105 TY-1010T型线夹（双导线、压缩型）TL-2×10/100 TL-2×10/400八、设备线夹上海石兰机电设备有限公司名称规格型号设备线夹（压缩型）SY系列 A 型 B型 C型设备线夹（压缩型）SY-10A SY-10B SY-10C SY-10NCSY-10NB SY-10NC设备线夹（双导线、压缩型）SY-10A/400-1 SY-10B/400-1 SY-10C/400/-1SY-10A/400-2 SY-10B/400-2 SY-10C/400/-2 设备线夹（螺栓型）SL-1A SL-2A SL-3A SL-4A SL-1B SL-2B SL-3B SL-4B铜铝过渡设备线夹（压缩型、）SYG 系列 A型 B型铜铝过渡设备线夹（压缩型）SYG-10A SYG-10B SYG-10C SYG-10NA SYG-10NB SYG-10NC铜铝过渡设备线夹（双导线、压缩型）SG-1-A/400SYG-10B-400 SYG-10C/400铜铝过渡设备线夹（压缩型）SLG-1A SLG-2A SLG-3A SLG-4A SLG-1B SLG-2B SLG-3B SLG-4B铜铝过渡板G-50×5 MG-60×6.3 MG-60×8 MG-60×10MG-80×8MG-100×8 MG-100×10 MG-125×8 MG-125×10 MG-125×12.5九、其它设备线夹上海石兰机电设备有限公司名称规格型号铜、铝接线夹JTL-100 JTL-200 JTL-300 JTL-400 JTL-500 JTL-600JTL-800 JTL-1000梅花型紫铜接线夹WCJB-1 WCJB-2 WCJB-3 WCJB-4 WCJB-5 WCJB-6 WCJB-7 WCJB-8 WCJB-9铜铝跨径接户线夹JKG-1 JKG-2 JKG-3 JKG-4 JKG-5 JKG-6 铜并沟线夹JBT-11 JBT-21 JBT-22 JTB-31 JBT-32JBT-33JBT-41 JBT-42 JBT-43 JBT-44铜、铝并沟线夹JB-TL-10 JB-TL-11 JB-TL-21 JB-TL-22 JB-TL-31 JB-TL-32JB-TL-33 JB-TL-41 JB-TL-42 JB-TL-43 JB-TL-44梅花型黄铜接线夹WCJC-1 WCJC-2 WCJC-3 WCJC-4 WCJC-5 WCJC-6变压器用铜铝线夹SBG-M12 SBG-M14 SBG-M16 SBG-M18 SBG-M20铜接线端子DT-10 DT-16 DT-25 DT-35 DT-50 DT-70 DT-95 DT-120 DT-120DT-150 DT-185 DT-240 DT-300 DT-400 DT-500DT-630铝接线端子DL-10 DL-16 DL-25 DL-35 DL-50 DL-70 DL-95 DL-120 DL-150 DL-185 DL-240 DL-300DL-400铜、铝接线端子DTL-10 DTL-16 DTL-25 DTL-35 DTL-50 DTL-70 DTL-95 DTL-120DTL-150 DTL-185 DTL-240 DTL-300 DTL-400DTL-500 DTL-630十、电站金具上海石兰机电设备有限公司名称规格型号矩形母线平放固定金具（户内一片）MNP-101 ～108矩形母线平放固定金具（户内二片）MNP-201 ～208矩形母线平放固定金具（户内三片）MNP-301 ～308矩形母线平放固定金具（户外一片）MWP-101 ～104矩形母线平放固定金具（户外二片）MWP-201 ～204矩形母线平放固定金具（户外三片）MWP-301 ～304矩形母线立放固定金具（户内一片）MNL-101 ～108矩形母线立放固定金具（户内二片）MNL-201 ～208矩形母线立放固定金具（户内三片）MNL-301 ～308矩形母线立放固定金具（户外一片）MWL-101 ～104矩形母线立放固定金具（户外二片）MWL-201 ～204矩形母线立放固定金具（户外三片）MWL-301 ～304矩形母线间隔垫MJG-01 MJG-02 MJG-03 MJG-04槽形母线固定金具（户外）MCW-100 MCW-125 MCW-150 MCW-175MCW-200 MCW-225 MCW-250槽形母线固定金具（户内）MCN-100 MCN-125 MCN-150 MCN-175 MCN-200 MCN-225 MCN-250槽形母线固定吊挂MCD-1 MCD-2 MCD-3槽形母线间隔垫MCG-1 MCG-2 MCG-3固定金具MGG-70 MG-G80 MGG-90 MGG-100 MGG-120 MGG-130MGG-150 MGG-170 MGG-200 MGG-250T 接金具MGT-70 MGT-80 MGT-90 MGT-100MGT-120MGT-130 MGT-150 MGT-170 MGT-200 MGT-250终端球MGZ-13 0 MGZ-150 MGZ-17 0 MGZ-200 MGZ-250 名称规格型号封头MGF-70 MGF-80 MGF-90 MGF-100 MGF-120 MGF-130 MGF-150 MGF-170 MGF-250支架MGJ-104 MGJ-110 MGJ-115软母线固定金具（单母线）MDG-4 MDG-5 MDG-6软母线固定金具（双母线）MSG-4/120 MSG-5/120MSG-6/400 MDG-4/200 MSG-5/200 MSG-6/200软母线间隔棒MRJ-4/120 MRJ-5/120 MRJ-6/120MRJ-4/200 MRJ-5/200 MRJ-6/200MRJ-10K/200 MRJ-10K/400MRJ-10N/200 MRJ-10N/400组合母线圆环YH（2+8）YH（2+12）YH（2+16）YH（2+20）YH（2+24）母线伸缩节（全铝）MS-63×6.3 MS-80×6.3 MS-80×8 MS-100×8MS-100×10 MS-125×8 MS-120×10 MS-125×12.5母线伸缩节（铜、铝）MSS-63×6.3 MSS-80×6.3 MSS-80×8 MS -100×8MSS-100×10 MSS-125×8 MSS -120×10MSS-125×12.5槽型母线伸缩节MSC-150-1、2、3、4、5 MSC-200-1、2、3、4、5组合导线终端固定金具ZD（2+8）ZD（2+12） ZD（2+16）ZD（2+24）十一、架空绝缘线金具上海石兰机电设备有限公司名称规格型号NK系列铝合金绝缘耐张线夹NK-1（NEK-1） NK-2（NEK-2）NK-3（NEK-3）NEK-1T（铜芯） NEK-2T（铜芯）验电接地装置BYD型绝缘接地线夹J10DL1 J10DL2 上海石兰机电设备有限公司接续线夹JJP-16-160 JJP-50-240 JJP-2/2架空绝缘耐张线夹（1KV）JNL-1-16 JNL-1-25 JNL-1-35 JNL-1-50 JNL-2-70 JNL-2-95 JNL-3-150 JNL-3-185JNL-3-240架空绝缘耐张线夹（10KV）J10NL-1-16 J10NL-1-25J10NL-1-35 J10NL-1-50 J10NL-2-70 J10NL-2-95J10NL-3-150 J10NL-3-185 J10NL-3-240绝缘铜、铝分支线夹（10KV）J10FKG-25 J10FKG-35J10FKG-50 J10FKG-70J10FKG-95 J10FKG-120 J10FKG-150 J10FKG-185J10FKG-240绝缘铝分支线夹（10KV）J10FKL1-25 J10FKL1-35J10FKL1-50 J10FKLI-70J10FKL1-95 J10FKL1-120J10FKL1-150 J10FKL1-185J10FKL1-240绝缘铝分支线夹（10KV）10FKL2-16 J10FKL2-25J10FKL2-35 J10FKL2-50 J10FKL2-70 J10FKL2-95J10FKL2-120 J10FKL2-150 J10FKL2-185 J10FKL2-240绝缘穿刺线夹（10KV）JJC10-240/240 JJC10-240/150 JJC10-150/150 JJC10-150/70绝缘穿刺线夹（1KV）JJC-2 JJC-3 JJC-4绝缘悬挂线夹（四芯）JCG-1S JCG-2S JCG2-1S-×× JCG2-2S-××绝缘悬挂线夹（单根）JCG4-1D JCG4-2D JCG4-3D JC54-1D 四芯绝缘耐张线夹（锚定线夹）JNS-1A JNS-2A JNS-1B JNS-3B JNS-3BJNS-1C JNS-2C JNS-3C JNS-4C 上海石兰机电设备有限公司配变电金具架空绝缘导线金具设备线夹悬垂线夹耐张线夹连接金具接续金具防护金具 T型线夹电站金具线路金具悬垂线夹耐张线夹连接金具接续金具保护金具拉线金具预绞式线路金具预绞式耐张线夹预绞式悬垂线夹预绞式保护金具预绞式接续金具预绞式T型线夹户外高压户外高压电缆附件电缆附件电??ι璞?? 电力设备电容补偿装置冷压接线端头及配线器材冷压接线端头及配线器材架空绝缘导线金具悬挂线夹(XJG) 楔型绝缘耐张线夹(NXJ) 楔型铝合金耐张线夹及绝缘罩(NXL) 螺栓型铝合金耐张线夹及绝缘罩(NLL) 铝合金耐张线夹(NXH) 接续管及绝缘罩(JY/LY) 楔型线夹及绝缘罩(JXL) 异型并沟线夹及绝缘罩(JBL、JBT、JB-TL) 穿刺线夹JBC(1KV/10KV) 验电接地环装置 JJCB验电接地环装置接地线夹及绝缘罩(JDL) 导线分线盒(DF) T型线夹及绝缘罩(TJL、TJT、TJG) 铝、铜铝过渡分支线夹及绝缘罩(JFL、JFG) 跨径接户线夹及绝缘罩(JKGL、JKL) 铜单槽线夹(DCT) 绝缘罩(P-7、W-7B、WS-7、SL、PXP、JB) 电力变压器接线柱安全护罩 10KV架空绝缘线路耐张串装置图绝缘导线金具安装状态图杆上变压器区域装置图设备线夹铜铝接线端子(DTL-1、DTL-2) 铜、铝接线端子(DT、DL、DT-G) 铜管压端子 (DTGY、DTGA、DTGS、DTGB) 铜开口接线端子 (OT) 防水型接线端子(DT-F、DTL-F) 铜铝连接管(GTL) 堵油铝、铜连接管出口铜接线管(GTY) 通孔铜、铝连接管(GT-G、GL-G) 铜铝过渡设备线夹、连接管冷压接线端头及配线器材避雷用金具铜、铝、铜铝接线夹(JTL) 带电装卸线夹(YZ) 梅花型铜接线夹(WCJB、WCJC) 变压器用铜铝线夹(SBG、SBG-1) 变压器用铜线夹(SBT、SBT-1) 接地棒(JDX) 铜铝复合片(TLYP1、TLYP2、TLFP1) 出口铜设备线夹压缩型铜铝过渡设备线夹(SYG)压缩型铝设备线夹(SY) 耐热导线设备线夹(SY型A类) 耐热导线设备线夹(SY型B类) 耐热导线设备线夹(SY型C类) 耐热导线铜铝过渡设备线夹(SYG型A类) 耐热导线铜铝过渡设备线夹(SYG型B类) 耐热导线铜铝过渡设备线夹(SYG型C 类) 压缩型双导线铝设备线夹(SSY) 压缩型双导线铜铝过渡设备线夹(SSYG) SY、SYG压缩型单导线设备线夹 SSY、SSYG 压缩型双导线设备线夹 SY型设备线夹 STY、STYG压缩型调距设备线夹压缩型铜设备线夹(A、B类) (SY-T) 铝设备线夹(SL) 铜设备线夹(*)(ST) 铜铝过渡设备线夹(SL、SLG)铜铝过渡设备线夹(钎焊，SLG-Q型) 螺栓型双导线设备线夹(SLS) 螺栓型铜铝过渡双导线设备线夹(钎焊) (SLSG) SL、SLG螺栓型单导线设备线夹 SSL、SSLG螺栓型双导线设备线夹悬垂线夹悬垂线夹(悬扛通用)(XGF) 悬垂线夹(上扛式)(XGF) 悬垂线夹(下垂式)(XGF) 悬垂线夹(提包式)(XGH) 悬垂线夹(提包式、防晕型)(XGF) 铝合金悬垂线夹(CGB) 铝合金悬垂线夹(CS) 耐张线夹螺栓型铝合金耐张线夹(Type NLL) 螺栓铝合金耐张线夹液压型耐张线夹(NYG) 液压型耐张线夹(NY) 耐热铝合金线用耐张线夹(液压NY-N) 焊接型耐张线夹(Type NYH) 终端耐张线夹(NZ) 连接金具联板(LB1) 联板(LV) 联板(LBD) 联板(LBS) 联板 (LB) 联板(BN) 联板 (BL) 联板 (LJ) 联板 (LFB) 调整环(DT) 单十字挂板 (SZ) 双十字挂板 (LSZ) 花蓝螺丝(LH) 球头挂环(Q-7、QP) 碗头挂板 (W) 碗头挂板 (WS) U型挂环(U) 延长环(PH) 挂板(Z) 平行挂板(PD) 挂板(UB) 铝母线伸缩节(MST) 防护金具双分裂间隔棒(MRJ) 双母线间隔棒 (JS) 双分裂间隔棒(SJ) 三分裂间隔棒 (MRJ3) 三分裂间隔棒(MRJ) 均压环 (FJ、FJV) 均压屏蔽环 (FJP、FP、JPL、JL) 散热器(FS 型线夹单导线引下线夹螺栓型(TL) T型线夹液压型(TY) 单导线T型线夹(TL) T型线夹(TLY) 双导线T型线夹(TLS) 螺栓型双分裂T型线夹(TLS、TYS) T型线夹(TL) 双导线T型线夹螺栓型(TLS) 电站金具户内矩形母线固定金具(平放式)(MNP) 户外矩形母线固定金具(平放式)(MWP) 户内矩形母线固定金具(立放式)(MNL) 户外矩形母线固定金具(立放式)(MWL) 矩形母线间隔垫槽形母线间隔垫(MCN、MCW) 槽型母线间隔垫(MCG) 槽形母线吊挂金具(MCD) 管形母线金具软母线金具跨路金具(KLMG、KMGSJ、KLMG-Z) KLMG型跨路母线过渡金具示意图管母线静触头及金具组装图例管母线组装图例管母线组装图例2 Φ管母线金具安装示意图Φ250管母线金具V型跳线串 V型悬挂装置 V型绝缘子悬垂串单联绝缘子悬垂串单联绝缘子耐张串铝合金导电管母线悬垂线夹悬垂线夹(XGU中心回转式) 悬垂线夹(XGU带碗头挂板) 悬垂线夹(XGU带U形挂板) 悬垂线夹(XGU防磨型) 悬垂线夹(XGT型) 悬垂线夹(XGT、XGJ) 悬垂线夹(XGH提包式) 悬垂线夹(XGF 500kV线路用) 悬垂线夹(XGF下垂式 500kV线路用) 悬垂线夹(XGF 500kV高海拔线路用) 悬垂线夹((XGF上扛式500kV线路用) 悬垂线夹(XCS双导线用) 悬垂线夹悬垂线夹(XTS双跳线) 跳线悬垂线夹(XTF4双导线型) 耐张线夹耐张线夹螺栓型(NLD、NLD-B) 螺栓型铝合金耐张线夹(NLL) 钢绞线用耐张线夹压缩型(NY-G) 耐张线夹液压型(NY-H、NY) 耐张线夹爆压型(NB) 铝包钢铰线用耐张线夹液压型(NY-BG) 耐张线夹液压型(NY-Q) 耐张线夹(液压型良导体地线用）(NY) 耐热铝合金绞线用耐张线夹液压型(NY-N) 钢芯铝合金绞线用耐张线夹液压型(NY-HG) 耐张线夹(WNY) 连接金具球头挂环(Q、QP) 球头挂环(QH) 球头挂环(Q环孔平行型) 球头挂环(Q) 球头挂板(Q) 球头挂板碗头挂板(W) 碗头挂板(带孔W1)碗头挂板(WS) 碗头挂板(加长WS) 碗头挂板(WH) 碗头挂板(WSY) U型挂环(U) U型挂环(UF) 加强型U形挂环(U-J) 延长环(PH) 直角挂环(ZH) 拉杆(YL、YLP) 挂板(Z) 挂板(ZS) 挂板(ZBS) 挂板(ZBS悬垂用) 挂板(PS) 挂板(PD) 挂板(P) 挂板(UB) 挂板(UB悬垂用) 挂板(V、VD) 联塔挂板(LT、EB) U形螺丝(U、UJ) 挂点金具(GD) 支撑架(ZCJ型) 牵引板(QY)调整板(DB) 避雷线悬垂吊架(BD) 调整板(PT) 联板(L) 联板(LF) 联板(LS) 联板( LL) 联板(LJ) 联板联板(LK) 联板(LX) 联板(LX)3 联板(LXV) 联板(LXV)2 调平联板(SP、LTP) 双层联板(L-S) 接续金具接续管(JY、JBD钢绞线用、液压对接、爆压搭接) 接续管(JY-L 铝铰线用) 接续管(JY、JYD铝包钢绞线、铝包钢芯铝绞线用、液… 接续管(JY液压型、钢芯铝绞线用) 接续管(JYD 钢芯铝绞线用、液压搭接) 接续管(JY、JYD 钢芯铝绞线地线用，液压型) 接续管(JYB 钢芯铝绞线用、爆压搭接) 接地线端子(DG-BG) 接续管(JTB 钢芯铝绞线用、爆压) 接续管(JT钢芯铝绞线用、钳压) 接续管(JT-L铝绞线用、钳压) 补修管(JX钢芯铝绞线、钢绞线用) 并沟线夹(JBB钢绞线用) 并沟线夹(JB铝绞线、钢芯铝绞线用) 并沟线夹(耐热铝合金导线用)(JB-N) 并沟线夹(JBG) 跳线线夹(JYT压缩型) 预绞丝补修条(FYB、YJB型) 四变二线夹(JR型) 保护金具防振锤(FD、FG型) 防振锤(FF 500KV线路用) 防振锤(FD-L节能无电晕放电型) 防振锤(FR 型) 组合型防振锤(FDZ型) 铝包带预绞线护线条(FYH型) 悬重锤及其附件(ZG、ZJ、ZC型) 重锤片(ZC、ZD型) 方型阻尼间隔棒(JZF4型) 十字型阻尼间隔棒(JZX4型) 方框型阻尼间隔棒(FJZ型) 防舞妥枘峒涓舭??(JZFJ4型) 矩型阻尼间隔棒(FJZJ) 六分裂阻尼间隔棒(FJZ6) 四分裂阻尼间隔棒(330kV线路用) 三分裂阻尼间隔棒(330kV线路用)跳线间隔棒(JTZ4型四分裂) 跳线间隔棒(JTF4型四分裂) 间隔棒(TJ2 500kv跳线用) 间隔棒(FJQ型二分裂) 间隔棒(JJB2型二分裂) 间隔棒(FJZ型双导线用) 均压屏蔽环(JPL、FJP、FP、PJL 500kV线路用）均压屏蔽环(JP、J、P、PV、FJP 330kV线路用）招弧角(ZH型) 拉线金具楔型线夹(NX型) UT型线夹(NUT可调式) UT型线夹(NU 不可调式) 拉线用U型挂环(UL) 钢线卡子(JK型) 双拉线用联板(LV) 挂板(PD型) 压接式NLY线夹(可调式) 防盗帽(FX) 预绞式耐张线夹预绞式绝缘导线耐张线夹NL-□/JY（绝缘导线用）预绞式导线耐张线夹NL-□/LJ（铝绞线用）预绞式绝缘导线耐张线夹NL-□/LGJ（钢芯铝绞线用… 预绞式导线耐张线夹配套金具/绞合环THJ/心形环UX… 预绞式拉线耐张线夹NL-□/G、B（钢绞线、铝包钢绞… 预绞式大型拉线耐张线夹NL-□ 预绞式挟线耐张线夹配套金具/鸡心环TH/预绞式可调… 预绞式悬垂线夹预绞式悬垂线夹CL-□/LGJ（钢芯铝绞线用）预绞式悬垂线夹CL-□/LJ（铝绞线用）预绞式悬垂线夹CL-□/G、B（钢绞线、铝包钢绞线用… 预绞式悬垂线夹配套金具预绞式保护金具螺旋形防振鞭螺旋形防舞动鞭防振锤预绞式护线条预绞式补修条预绞式接续金具预绞式全张力接续金具预绞式跳线接续金具预绞式接续条（钢绞线、铝包钢绞线用）预绞式T型线夹预绞式T型线夹户外高压高压复合绝缘子系列户外高压跌落式熔断器系列（出口型）户外跌落式熔断器绝缘罩装置户外跌落式熔断器系列高压隔离开关及绝缘罩装置户外隔离开关系列 GW1-12G（D）/□-□户外交流高压隔离开关GW4-12、17.5、40.5型系列户外交流高压隔离开关 GW5型系列高压隔离开关 GN19-12（C）系列户内高压隔离开关GN30-12（D）旋转式户内高压隔离开关 ZW8-12/T630-20户外高压真空断路器 ZW32-12型户外高压柱上真空断路器ZW7-40.5系列户外高压真空断路器 LW3-10系列户外六氟化硫断路器 FXBW复合棒型悬式绝缘子 FZSW复合支柱绝缘子FPQ复合针式绝缘子 FCGW复合穿墙套管 FS复合横担绝缘子FXBW复合棒型加长型悬式绝缘子 FQE(X)电气化铁道用复合绝缘子跌落式绝缘子-隔离开关绝缘子-真空断路器绝缘子均压环出口绝缘子电缆附件 10kV 交联电缆热缩户内、外终端产品型号、规格及编号 35KV 交联电缆热缩户内、外终端 10KV单芯、三芯热缩中间接头 1KV 电缆热缩终端和中间连接热缩应力控制管热缩绝缘管热缩护套管、热缩半导电管热缩指套热缩电缆端帽热缩母排保护套管 1KV、10KV、35KV 母排阻燃绝缘热缩套管阻燃小细管、阻燃母排套管母排保护盒、伸缩节保护盒硅橡胶系列交联电力电缆附件硅橡胶冷缩式、硅橡胶预制式电缆附件 8.7/15KV 硅橡胶三芯冷缩户内（户外）终端 8.7/15KV 硅橡胶单芯冷缩户内（户外）终端 8.7/15KV 硅橡胶冷缩三芯户内（户外）终端 8.7 / 15kv 硅橡胶单芯冷缩户内（户外）终端 26/35KV 硅橡胶三芯冷缩户内（户外）终端 26/35KV 硅橡胶单芯冷缩户内（户外）终端 8.7/35KV硅橡胶预制式户内（户外）终端 1KV 硅橡胶冷缩电缆终端 8.7/15KV、26/35KV 硅橡胶冷缩电缆中间接头交流无间隙金属氧化物避雷器 Y、F 瓷外套避雷器计数器、脱离器出口型避雷器 TBP、YH 系列三相组合式过电压保护器 ZR 系列阻容吸收器电力变压器接线术安全护罩电力设备电缆分接箱典型应用欧式电缆分支箱结构示例图电缆插头安装示意图带SF6开关电缆分支箱美式电缆分支箱结构示例图带SF6负荷开关的电缆分支箱结构示例图普通高压电缆分支箱接线方案图带开关电缆分支箱接线方案 FLN36-12/FLN38-12六氟化硫负荷开关设备 FN36-12单元柜接线方案环网柜接线方案 SF6全绝缘全密封共箱型环网开关设备 XGW10-12/630-6K5R-1/6 智能小型户外开闭所（XGW… 开闭所SF6负荷开关双电源自动切换接线方案（二进… DFW8 系列低压电缆分接箱美式电缆接插头系列欧式电缆接插头系列普通型高压电缆分支箱基础图电容补偿装置谐波治理 TBB0.4系列智能无功补偿装置（柜）低压滤波补偿装置抗谐波电容柜 TBBX低压无功就地补偿装置 TBBWF低压无功分相补偿装置低压无功补偿、计量综合配电柜 TBBWD低压无功动态补偿装置 TBBW 低压无功静态补偿装置 TBB高压并联电容补偿装置 TBBX高压无功就地补偿装置 TBBF型水电站无功电容补偿装置TBBWZ柱上式高压无功补偿装置分组自动投型高压并联电容器补偿装置 TBB高压井联电容补偿装置冷压接线端头及配线器材端头类型说明叉形预绝缘端头（TU-JTK型）叉形裸端头(TU型) 圆形预绝缘端头(TO-JTK型) 圆形裸端头（TO型）窥口铜接线端头(DTGA型) 管形预绝缘端头(TG-JT 型) 管形裸端头(TG型) 双线管形预绝缘端头针形预绝缘端头(TZ-JTK型) 片形预绝缘端头绝缘软套管长形全绝缘中间接头(TL-JTK型) 子弹形公预绝缘接头公预绝缘接头母预绝缘接头母全绝缘接头凸缘叉形预绝缘端头锁扣叉形预绝绝缘端头锁扣叉形裸端头长形全绝缘中间接头(尼龙) 子弹形公、母全绝缘接头(尼龙) 公、母全绝缘接头(尼龙) 棘轮式压接钳尼龙电缆固定头均压屏蔽环（变电用）防振锤防振锤(FR两边不对称) 防振锤(500kV线路用) 防振锤(FDZ型) 预绞丝护线条铝包带悬重锤及其附件重锤片(500kV线路用) 间隔棒（FJQ型）十字型阻尼间隔棒(JZX型) 方型阻尼间隔棒(JZF型) 矩形阻尼间隔棒（JJF型）矩形阻尼间隔棒（JZJD型）防舞动型间隔棒(JZ型) 六分裂阻尼间隔棒(FJZ型) 四分裂阻尼间隔棒(330kV线路用) 三分裂阻尼间隔棒(330kV线路用) 跳线间隔棒(JTZ型四分裂) 跳线间隔棒(JZJ型四分裂) 跳线间隔棒(JT型四分裂) 间隔棒(500kV跳线用) 间隔棒（FJQ型二分裂）间隔棒（JJB型二分裂）间隔棒（JZQ型二分裂）双分裂间隔棒(MRJ型) 双分裂间隔棒(SJ型) 双分裂间隔棒(大截导线用) 三分裂阻尼式间隔棒(JX型) 跳线四分裂间隔棒(FJT型) 跳线四分裂间隔棒(JT型) 三分裂阻尼间隔棒(FJZ型) 矩形阻尼间隔棒（带防舞器）间隔棒（FJZS型）三分裂间隔棒（MRJ型）方型阻尼间隔棒均压屏蔽环(500kV 线路用) 均压屏蔽环(300kV线路用) 均压屏蔽环(FJP-500X 型) 均压屏蔽环(FJP-500XD、XDL) 均压屏蔽环(FJP-330-X、NB型) 均压环(变电用) 屏蔽环及均压屏蔽环(变电用) 均压屏蔽环(FJP-500XL型) 均压屏蔽环(330kV线路用) 均压环散热器悬垂线夹(XGU型) 悬垂线夹(带碗头挂板) 悬垂线夹(带U型挂板) 悬垂线夹(加强型) 悬垂线夹(防磨型)悬垂线夹(XGU-2A型) 悬垂线夹(提包式) 悬垂线夹(上扛式) 悬垂线夹（XF型）悬垂线夹（XFZ型）悬垂线夹(XGF-X型) 悬垂线夹(XGF-K型) 悬垂线夹(双线夹垂直排列) 悬垂线夹（XGF-300、1400型）铝合金悬垂线夹（提包式）悬垂线夹（XGH-8型）悬垂线夹（提包式XGJ型）双分裂悬垂线夹（跳线用）悬垂线夹（XDC型）加强型悬垂线夹（提包式XBJ型）改进型悬垂线夹（提包式）悬垂线夹（XGF-5X、GH型）悬垂线夹(XGF-9X、GH型）四分裂悬垂线夹(跳线用) 悬垂线夹(500kV线路用) 悬垂线夹（节能型、双导线用、铝合金线夹）悬垂线夹（铝合金提包式）耐张线夹（螺栓型）耐张线夹（ND型）耐张线夹（铝合金）耐张线夹（铝合金NLLD-P型）耐张线夹（铝合金NLL型）耐张线夹（销钉型）耐张线夹(压缩型、避雷线用）耐张线夹(液压型) 耐张线夹(液压型,用于GB1179-83钢芯铝绞线) 钢芯铝合金绞线用耐张线夹(80型) 钢芯铝合金绞线用耐张线夹(液压型) 耐张线夹(720导线用) 耐张线夹(液压NYG型) 耐张线夹(爆压NB型) 钢芯铝合金绞线用耐张线夹(爆压型) 耐张线夹(液压NYH型) 耐张线夹(铝包钢绞线用) NYZ耐张线夹(液压型) 耐热铝合金绞线用耐张线夹(液压联结金具球头挂环（Q型、QP型、QH型）碗头挂板（W型）碗头挂板（52-3型）碗头挂板（W-4.5/11型）碗头挂板（W-0732～0749型）碗头挂板（WS型） U型挂环球头挂环（Q-U型）拉杆（YL型）拉杆（YLP型）挂板（Z型）挂环（延长环）挂环（直角环）直角挂环（ZH型）挂板（Z型铸钢体）挂板（ZBS型）挂板（ZS型）挂板（PS型）挂板（VD型）挂板（P型）挂板（UB型） U型螺丝支撑架（ZCJ型）调整板（DB型）调整板（PT型）牵引板（QY型）联板（L 型）联板（LF型）联板（LV型）联板（LS型）联板（LJ 型）联板（LL型）联板（LK型）联板（LX型）联板（LXV 型）联板（LZ型）联板（NB型、BL型）四方眼联板调平联板拉线双联板三分裂用联板平行挂环避雷器悬垂吊架耳轴挂板（GD型）耳轴挂板（LT型） U型挂环（U-J 型）接续金具接续管（钢绞线用）接续管（钢绞线用、爆压搭接）接续管（铝绞线用）接续管（铝绞线用、钳压）接续管（钢芯铝绞线用）接续管（钢芯铝绞线用、爆压）接续管（钢芯铝绞线用、钳压）接续管（钢芯铝绞线用、爆压搭接）接续管(钢芯铝绞线用、液压搭接）接续管（钢芯铝绞线用、液压钢芯对接）接续管（架空绝缘线用）接续管（JYB型）接续管（铝合钢绞线，铝包钢芯铝绞线用，液压型）接续管（铝包钢绞线用）接续管（轻型绞线用）补修管并沟线夹(JBB、JB型）并沟线夹(JBX型) 跳线线夹(压缩型) 预绞丝补修条(FYB型) 预绞丝补修条(YJB型) 铜铝接线端子（堵油型）棒料型铜铝接线夹铝接线端子（堵油型）异型并沟线夹铜铝接线端子（双孔型）狄煨筒⒐迪呒?? 铜接线端子（堵油型） 10KV绝缘接地线夹铜接线端子（堵油型） 10KV绝缘耐张线夹铜连接管（堵油型）铝并沟线夹（铸造）铜铝连接管（堵油型）铝并沟线夹（型材）铝连接管（堵油型）铜并沟线夹铜接线管（管料制）铜铝并沟线夹铝接线管（管料制) 铜铝螺纹线铜铝过渡板铜铝设备线夹（85型）压接型设备夹铝设备线夹（85型）74型设备夹铜设备线夹（85型）铝接线夹钢芯铝绞线用钳压管、爆压管铜接线夹变压器线夹母线伸缩节接线端子 / 铜端子铝并沟线夹「型材」 SC 铜窥口接线端子电力电缆连接器 / 接线端子铜并沟线夹铝接线管「通孔型」异型铝并沟线夹电力金具铜铝接线端子 / 铜铝鼻铜开口接线端子铜压接线管 / 紫铜管镀锡铜接线端子 / 铜鼻子 4mm 6mm 铜鼻子铝接线端子(堵油型) / 接线端头铜铝接线管 / 连接管铜铝并沟线夹铜铝接线夹铜接线管「通孔型」铜接线夹镀锡铜开口接线端子接线端子 / 电力金具铜接线端子(堵油型) / 铜鼻接续金具 / 电力金具 / 并沟线夹设备线夹 / 接线夹铝并沟线夹 / 型材镀锡铜端子 / 铜鼻铜铝端子 / 接线端子接线端子铜鼻子 / 接线鼻铜线耳 / 铜接头 / 铜端子冷压端子冷压端子冷压端头 / 铜接头铜端头叉形冷压裸端头UT 圆形冷压裸端头 OT 冷压端子 / 冷压端头 OT / UT 镀锡紫铜管 / 接线管 / 连接管 GT 铜端子 / 铜端头 / 接线端头铜接线端子 / 接线耳铜压接线管 / 小铜管铜接线管「通孔型」 / 紫铜管铝接线管「通孔型」铜窥口接线端子 / 铜端子铜导电带 / 铜编织线 GTX 铜压接线管/ 紫铜管 GT 铜铝接线夹 / 设备线夹铜接线夹 / 铜夹铜铝接线管 / 连接管 GTL 铜接线端子(堵油型) / 铜鼻铝接线端子(堵油型) / 铝鼻镀锡铜接线端子 / 铜鼻子 DT 铜开口接线端子 / 开口鼻 OT 铜铝接线端子 / 铜铝鼻 DTL 铜铝接线管 / 接线管铝并沟线夹「型材」 JB 镀锡铜开口接线端子 / 开口鼻 OT 4mm 6mm 铜鼻子 DTG 铜接线夹 /。

电力光缆金具一、悬垂线夹名称规格型号悬垂线夹XGU-1 、2、3、4悬垂线夹（带碗头挂板）XGU-5A XGU-6A?悬垂线夹（带U型挂板）XGU-5B XGU-6B悬垂线夹（加强型）XGJ-2 XGJ-25悬垂线夹（双线夹垂直排列）XCS-4 XCS-5 XCS-6悬垂线夹（500KV线路用）XGF-5X XGF-5K XGF-300 XGF-1400铝合金悬垂线夹（提包式）XGH-3 XGH-4 XGH-5二、耐张线夹名称规格型号耐张线夹（螺栓型）NLD-1、2、3、4ND-201 ND-202 ND-203 ND-204铝合金耐张线夹（螺栓型）NLL-1 NLL-2 NLL-3 NLL-4 NLL-5耐张线夹（压缩型、避雷线用）NY-35G～NY-135G 系列耐张线夹（液压型、用于GB1179-83钢芯铝绞线）NY-150/20～NY-800/100 系列耐张线夹（爆压型、用于GB1179-83钢芯铝绞线）NB-3OO/40A、B NB-40095/AB 三、联接金具名称规格型号球头环Q-7 QP-7 QP-10 QP-16 QP-21 QP-30 QH-7碗头挂板W-7A W-7B W1-10 WS-7 WS-10 WS-16 WS-21R WS-30R U 型环U-7 U-10 U-12 U-16 U-21 U-25 U-30 U-50挂环（延长环）PH-7 PH-10 PH-12 PH-1 PH-21 PH-25 PH-30挂环（直角环）ZH-7拉杆YL-1040 YL-1243 YL-1643 YL-2543 YL-3043直角挂板（Z型）Z-7 Z-10 Z-12 Z-16 Z-21 Z-25直角挂板（ZS型）ZS-7 ZS-10 ZS-665挂板（PS型）PS-7挂板（P型）P-7 P-10 P-12 P-16?P-21 系列P-30系列P-50 系列挂板（UB型）UB-7 UB-10 UB-12 UB-16 UB-21 UB-30UB-12T UB-16T UB-21T UB-30TU型螺丝U-1870 U-1880 U-2080 U-2280UJ-1880 UJ-2080 UJ-2280调整板（DB型）BB-7 DB-10 DB-12 DB-16DB-21 DB-25 DB-30 DB-50支撑架ZCJ-45调整板（PT型）PT-7 PT-10 PT-12 PT-16 PT-21 PT-30牵引板（QY型）QY-7 QY-10 QY-12 QY-16 QY-21 QY-30 QY-50联板（L型）L-1040 L-1240 L-1640 L-2140 L-2540 L-3040L-2160 L-3060 L-2145 L-3045L-1245 L-1645-1 L-2145-1 L-2545-1联板（LF型）LF-2140 L-2540 L-3049 L-3045联板（LV型）LV-0712 LV-1020 LV-1214 LV-2115 LV-3080 联板（SV型）LS-1212 LS-1221 LS-1225 LS-1229 LS-1233LS-1237 L-1255联板（LJ型）LJ-2540 LJ-3040 LJ-3045/45LJ-1040 LJ-1240 LJ-1640联板（LL型）LL-1645 L-2145 LL-2545联板（LK型）LK-1045 LK-1645 LK-1649/45联板（LX型）LX-1645 LX-2145 LX-3045四、接续金具名称规格型号接续管（钢绞线用）JY-35G JY-55G JY-80G JY-100G JY-50G JY-70G接续管（钢绞线用、爆压搭接）JBD-35G JBD-55G JBD-80G JBD-100G JBD-50G JBD-70G接续管（铝绞线用）JY-150L JY-185L JY-210L JY-240L JY-300L JY-400LJY-500L JY-630L JY-800L接续管（钢芯铝绞线用、爆压）JYB-300/40 、50、70 JYB-400/50、65、95 JYB-50/065 接续管（铝绞线用、钳压）JT-16L JT-25L JT-35L JT-50L JT-70L JT-95LLT-120L JT-150L JT-185L接续管（钢芯铝绞线用、钳压）JT-10/2 JT-16/3 JT-25/4 JT-35/6 JT-50/8 JT-95/15、20 JT-120/7、20 JT-150/8、20、25 JT-185/10、25、30 JT-210/10、25、35 JT-240/30、40接续管（钢芯铝绞线用、爆压搭接）JTB-35/6 JTB-50/8 JTB-70/10? JBT-95/15、20 JTB -120/7、20 JTB-150/8、20、25 JTB-185/10、25、30JBT-210/10、25、35 JTB-240/30/40接续管（钢芯铝绞线用、液压搭接）JYD-240/30、40、55 JYD-300/15、20、25、4-、50、70JYD-400/20、25、35、50、65 JYD-500/35、45、65JYD-630/45、55 JYD-800/55、70接续管（钢芯铝绞线用、液压钢芯对接）JY-240/30、40、55 JY-300/15、20、25、40、50、70JY-400/20、25、35、50、65、95 JY-500/35、45、65JY-630/35、45、65 JY-800/55、70、100补修管JX-185/10 JX-185 JX-210 JX-240/55 JX-300/15 JX-300JX-300/70 JX-400 JX-400/65JX-400/95JX-500 JX-630JX-800/55JX-800JX-35G JX-50G JX-70G JX-100铁并沟线夹JBB-1 JBB-2 JBB-3铝并沟线夹JB-0 JB-1 JB-2 JB-3 JB-4 JB-5 JB-6异型铝并沟线夹JB-10 JB-20 JB-21 JB-30 JB-31 JB-32 JB-40 JB-41 JB-42 JB-43异型铜并沟线夹JBT-11 JBT-21 JBT-22 JBT-31 JBT-32 JBT-33JBT-41 JBT-42 JBT-43 JBT-44异型铜、铝并沟线夹JB-TL-10 JB-TL-12 JB-TL-21 JB-TL-22 JB-TL-31JB-TL-32 JB-TL-33 JB-TL-41 JB-TL-42 JB-TL-43 JB-TL-44跳线线夹（压缩型）JYT-35/6 JYT-50/8 JYT-70/10 JYT-95/15 JYT-120/7、20JYT-150/8 、20、25JYT-185/10、25、30 JYT-210/10、25、35预绞丝补修条FYB-95/15、20、55 FYB-120/7、20、25FYB-50/8、20、25、35五、保护金具名称规格型号防振锤FD-1 FD-2 FD-3 FD-4 FD-5 FD-6 FG-35 FG-50 FG-70 FG-100防振锤（500KV用）FF-5 FF-5G防振锤（铝合金压板）FR-2 FR-3 FR-4 FDZ-1 FDZ-2 FDZ-3 FDZ-4 FDZ-5预绞丝护线条FYH-95/15、20、55 FYH-120/7、20、25 、70FYH-150/8、20、25、35 FYH-185/10、25、30、45FYH-210/10、25、35、50 FYH-240/30、40、55FYH-300/15、20、25、40、50、70FYH-400/20、25、35、50、65、95FYH-500/35、45、65 FYH-630/45、55FYH-800/55、70、100铝包带1×10重锤挂板ZG-1 ZG-2重锤座ZJ-1重锤片ZC-1 ZC-18（500KV线路用）间隔棒FJQ TJ FJZ JZX JZY FJZ JX JZF FJP 系列均压屏蔽环FJP 各系列JL 型PL型六、拉线金具名称规格型号楔型线夹NX-1 NX-2 NX-3 NX-4UT型线夹（可调式）NUT-1 NUT-2 NUT-3 NUT-4ULY型线夹（压接可调式）NLY-100B NLY-120B NLY-135B NLY-100C NLY-125C NLY-150C 拉线用U型环UL-7 UL-10 UL-12 UL-16 UL-21钢线卡子JK-1 JK-2 JK-3挂板PD-7 PD-10 PD-12七、T接金具名称规格型号T型线夹（螺栓型）TL-11 TL-21 TL-22 TL-31 TL-32 TL-33 TL-41 TL-42 TL-43 TL-44T型线夹（压缩型）TY-120/7 TY-150/8、20 TY-185/10、25 TY-210/10、25TY-240/30 TY-300/15、20、25、40 TY-400/20、25、35、50TY-630/45、55 TY-800/55、70、100 T型线夹（单导线、压缩型）TY-105 TY-1010T型线夹（双导线、压缩型）TL-2×10/100 TL-2×10/400八、设备线夹名称规格型号设备线夹（压缩型）SY系列A 型B型C型设备线夹（压缩型）SY-10A SY-10B SY-10C SY-10NC SY-10NB SY-10NC设备线夹（双导线、压缩型）SY-10A/400-1 SY-10B/400-1 SY-10C/400/-1SY-10A/400-2 SY-10B/400-2 SY-10C/400/-2设备线夹（螺栓型）SL-1A SL-2A SL-3A SL-4A SL-1B SL-2B SL-3B SL-4B铜铝过渡设备线夹（压缩型、）SYG 系列A型B型铜铝过渡设备线夹（压缩型）SYG-10A SYG-10B SYG-10C SYG-10NA SYG-10NB SYG-10NC铜铝过渡设备线夹（双导线、压缩型）SG-1-A/400 SYG-10B-400 SYG-10C/400铜铝过渡设备线夹（压缩型）SLG-1A SLG-2A SLG-3A SLG-4A SLG-1B SLG-2B SLG-3B SLG-4B铜铝过渡板G-50×5 MG-60×6.3 MG-60×8 MG-60×10 MG-80×8MG-100×8 MG-100×10 MG-125×8 MG-125×10 MG-125×12.5九、其它设备线夹名称规格型号铜、铝接线夹JTL-100 JTL-200 JTL-300 JTL-400 JTL-500 JTL-600JTL-800 JTL-1000梅花型紫铜接线夹WCJB-1 WCJB-2 WCJB-3 WCJB-4 WCJB-5 WCJB-6 WCJB-7 WCJB-8 WCJB-9铜铝跨径接户线夹JKG-1 JKG-2 JKG-3 JKG-4 JKG-5 JKG-6铜并沟线夹JBT-11 JBT-21 JBT-22 JTB-31 JBT-32 JBT-33JBT-41 JBT-42 JBT-43 JBT-44 铜、铝并沟线夹JB-TL-10 JB-TL-11 JB-TL-21 JB-TL-22 JB-TL-31 JB-TL-32JB-TL-33 JB-TL-41 JB-TL-42 JB-TL-43 JB-TL-44梅花型黄铜接线夹WCJC-1 WCJC-2 WCJC-3 WCJC-4 WCJC-5 WCJC-6变压器用铜铝线夹SBG-M12 SBG-M14 SBG-M16 SBG-M18 SBG-M20铜接线端子DT-10 DT-16 DT-25 DT-35 DT-50 DT-70 DT-95 DT-120 DT-120DT-150 DT-185 DT-240 DT-300 DT-400 DT-500 DT-630铝接线端子DL-10 DL-16 DL-25 DL-35 DL-50 DL-70 DL-95 DL-120 DL-150 DL-185 DL-240 DL-300DL-400铜、铝接线端子DTL-10 DTL-16 DTL-25 DTL-35 DTL-50 DTL-70 DTL-95 DTL-120DTL-150 DTL-185 DTL-240 DTL-300 DTL-400DTL-500 DTL-630十、电站金具名称规格型号矩形母线平放固定金具（户内一片）MNP-101 ～108矩形母线平放固定金具（户内二片）MNP-201 ～208矩形母线平放固定金具（户内三片）MNP-301 ～308矩形母线平放固定金具（户外一片）MWP-101 ～104矩形母线平放固定金具（户外二片）MWP-201 ～204矩形母线平放固定金具（户外三片）MWP-301 ～304矩形母线立放固定金具（户内一片）MNL-101 ～108矩形母线立放固定金具（户内二片）MNL-201 ～208矩形母线立放固定金具（户内三片）MNL-301 ～308矩形母线立放固定金具（户外一片）MWL-101 ～104矩形母线立放固定金具（户外二片）MWL-201 ～204矩形母线立放固定金具（户外三片）MWL-301 ～304矩形母线间隔垫MJG-01 MJG-02 MJG-03 MJG-04槽形母线固定金具（户外）MCW-100 MCW-125 MCW-150 MCW-175MCW-200 MCW-225 MCW-250槽形母线固定金具（户内）MCN-100 MCN-125 MCN-150 MCN-175 MCN-200 MCN-225 MCN-250槽形母线固定吊挂MCD-1 MCD-2 MCD-3槽形母线间隔垫MCG-1 MCG-2 MCG-3固定金具MGG-70 MG-G80 MGG-90 MGG-100 MGG-120 MGG-130MGG-150 MGG-170 MGG-200 MGG-250T 接金具MGT-70 MGT-80 MGT-90 MGT-100 MGT-120MGT-130 MGT-150 MGT-170 MGT-200 MGT-250终端球MGZ-13 0 MGZ-150 MGZ-17 0 MGZ-200 MGZ-250名称规格型号封头MGF-70 MGF-80 MGF-90 MGF-100 MGF-120 MGF-130 MGF-150 MGF-170 MGF-250支架MGJ-104 MGJ-110 MGJ-115软母线固定金具（单母线）MDG-4 MDG-5 MDG-6软母线固定金具（双母线）MSG-4/120 MSG-5/120 MSG-6/400 MDG-4/200 MSG-5/200 MSG-6/200软母线间隔棒MRJ-4/120 MRJ-5/120 MRJ-6/120MRJ-4/200 MRJ-5/200 MRJ-6/200MRJ-10K/200 MRJ-10K/400 MRJ-10N/200 MRJ-10N/400组合母线圆环YH（2+8）YH（2+12）YH（2+16）YH（2+20）YH（2+24）母线伸缩节（全铝）MS-63×6.3 MS-80×6.3 MS-80×8 MS-100×8MS-100×10 MS-125×8 MS-120×10 MS-125×12.5母线伸缩节（铜、铝）MSS-63×6.3 MSS-80×6.3 MSS-80×8 MS -100×8MSS-100×10 MSS-125×8 MSS -120×10 MSS-125×12.5槽型母线伸缩节MSC-150-1、2、3、4、5 MSC-200-1、2、3、4、5组合导线终端固定金具ZD（2+8）ZD（2+12）ZD（2+16）ZD（2+24）十一、架空绝缘线金具名称规格型号NK系列铝合金绝缘耐张线夹NK-1（NEK-1）NK-2（NEK-2）NK-3（NEK-3）NEK-1T（铜芯）NEK-2T（铜芯）验电接地装置BYD型绝缘接地线夹J10DL1 J10DL2接续线夹JJP-16-160 JJP-50-240 JJP-2/2架空绝缘耐张线夹（1KV）JNL-1-16 JNL-1-25 JNL-1-35 JNL-1-50 JNL-2-70 JNL-2-95 JNL-3-150 JNL-3-185 JNL-3-240架空绝缘耐张线夹（10KV）J10NL-1-16 J10NL-1-25 J10NL-1-35 J10NL-1-50 J10NL-2-70 J10NL-2-95 J10NL-3-150 J10NL-3-185 J10NL-3-240绝缘铜、铝分支线夹（10KV）J10FKG-25 J10FKG-35 J10FKG-50 J10FKG-70J10FKG-95 J10FKG-120 J10FKG-150 J10FKG-185J10FKG-240绝缘铝分支线夹（10KV）J10FKL1-25 J10FKL1-35 J10FKL1-50 J10FKLI-70J10FKL1-95 J10FKL1-120 J10FKL1-150 J10FKL1-185J10FKL1-240绝缘铝分支线夹（10KV）10FKL2-16 J10FKL2-25 J10FKL2-35 J10FKL2-50 J10FKL2-70 J10FKL2-95 J10FKL2-120 J10FKL2-150 J10FKL2-185 J10FKL2-240绝缘穿刺线夹（10KV）JJC10-240/240 JJC10-240/150 JJC10-150/150 JJC10-150/70绝缘穿刺线夹（1KV）JJC-2 JJC-3 JJC-4绝缘悬挂线夹（四芯）JCG-1S JCG-2S JCG2-1S-×× JCG2-2S-××绝缘悬挂线夹（单根）JCG4-1D JCG4-2D JCG4-3D JC54-1D四芯绝缘耐张线夹（锚定线夹）JNS-1A JNS-2A JNS-1B JNS-3B JNS-3BJNS-1C JNS-2C JNS-3C JNS-4C配变电金具架空绝缘导线金具设备线夹悬垂线夹耐张线夹连接金具接续金具防护金具T型线夹电站金具线路金具悬垂线夹耐张线夹连接金具接续金具保护金具拉线金具预绞式线路金具预绞式耐张线夹预绞式悬垂线夹预绞式保护金具预绞式接续金具预绞式T型线夹户外高压户外高压电缆附件电缆附件电力设备电力设备电容补偿装置冷压接线端头及配线器材冷压接线端头及配线器材架空绝缘导线金具悬挂线夹(XJG) 楔型绝缘耐张线夹(NXJ) 楔型铝合金耐张线夹及绝缘罩(NXL) 螺栓型铝合金耐张线夹及绝缘罩(NLL) 铝合金耐张线夹(NXH) 接续管及绝缘罩(JY/LY) 楔型线夹及绝缘罩(JXL) 异型并沟线夹及绝缘罩(JBL、JBT、JB-TL) 穿刺线夹JBC(1KV/10KV) 验电接地环装置JJCB验电接地环装置接地线夹及绝缘罩(JDL) 导线分线盒(DF) T型线夹及绝缘罩(TJL、TJT、TJG) 铝、铜铝过渡分支线夹及绝缘罩(JFL、JFG) 跨径接户线夹及绝缘罩(JKGL、JKL) 铜单槽线夹(DCT) 绝缘罩(P-7、W-7B、WS-7、SL、PXP、JB) 电力变压器接线柱安全护罩10KV架空绝缘线路耐张串装置图绝缘导线金具安装状态图杆上变压器区域装置图设备线夹铜铝接线端子(DTL-1、DTL-2) 铜、铝接线端子(DT、DL、DT-G) 铜管压端子(DTGY、DTGA、DTGS、DTGB) 铜开口接线端子(OT) 防水型接线端子(DT-F、DTL-F) 铜铝连接管(GTL) 堵油铝、铜连接管出口铜接线管(GTY) 通孔铜、铝连接管(GT-G、GL-G) 铜铝过渡设备线夹、连接管冷压接线端头及配线器材避雷用金具铜、铝、铜铝接线夹(JTL) 带电装卸线夹(YZ) 梅花型铜接线夹(WCJB、WCJC) 变压器用铜铝线夹(SBG、SBG-1) 变压器用铜线夹(SBT、SBT-1) 接地棒(JDX) 铜铝复合片(TLYP1、TLYP2、TLFP1) 出口铜设备线夹压缩型铜铝过渡设备线夹(SYG) 压缩型铝设备线夹(SY) 耐热导线设备线夹(SY型A类) 耐热导线设备线夹(SY型B类) 耐热导线设备线夹(SY型C类) 耐热导线铜铝过渡设备线夹(SYG型A类) 耐热导线铜铝过渡设备线夹(SYG型B类) 耐热导线铜铝过渡设备线夹(SYG型C类) 压缩型双导线铝设备线夹(SSY) 压缩型双导线铜铝过渡设备线夹(SSYG) SY、SYG压缩型单导线设备线夹SSY、SSYG压缩型双导线设备线夹SY型设备线夹STY、STYG 压缩型调距设备线夹压缩型铜设备线夹(A、B类) (SY-T) 铝设备线夹(SL) 铜设备线夹(*)(ST) 铜铝过渡设备线夹(SL、SLG) 铜铝过渡设备线夹(钎焊，SLG-Q型) 螺栓型双导线设备线夹(SLS) 螺栓型铜铝过渡双导线设备线夹(钎焊) (SLSG) SL、SLG螺栓型单导线设备线夹SSL、SSLG螺栓型双导线设备线夹悬垂线夹悬垂线夹(悬扛通用)(XGF) 悬垂线夹(上扛式)(XGF) 悬垂线夹(下垂式)(XGF) 悬垂线夹(提包式)(XGH) 悬垂线夹(提包式、防晕型)(XGF) 铝合金悬垂线夹(CGB) 铝合金悬垂线夹(CS) 耐张线夹螺栓型铝合金耐张线夹(Type NLL) 螺栓铝合金耐张线夹液压型耐张线夹(NYG) 液压型耐张线夹(NY) 耐热铝合金线用耐张线夹(液压NY-N) 焊接型耐张线夹(Type NYH) 终端耐张线夹(NZ) 连接金具联板(LB1) 联板(LV) 联板(LBD) 联板(LBS) 联板(LB) 联板(BN) 联板(BL) 联板(LJ) 联板(LFB) 调整环(DT) 单十字挂板(SZ) 双十字挂板(LSZ) 花蓝螺丝(LH) 球头挂环(Q-7、QP) 碗头挂板(W) 碗头挂板(WS) U型挂环(U) 延长环(PH) 挂板(Z) 平行挂板(PD) 挂板(UB) 铝母线伸缩节(MST) 防护金具双分裂间隔棒(MRJ) 双母线间隔棒(JS) 双分裂间隔棒(SJ) 三分裂间隔棒(MRJ3) 三分裂间隔棒(MRJ) 均压环(FJ、FJV) 均压屏蔽环(FJP、FP、JPL、JL) 散热器(FS 型线夹单导线引下线夹螺栓型(TL) T型线夹液压型(TY) 单导线T型线夹(TL) T型线夹(TLY) 双导线T型线夹(TLS) 螺栓型双分裂T型线夹(TLS、TYS) T型线夹(TL) 双导线T型线夹螺栓型(TLS) 电站金具户内矩形母线固定金具(平放式)(MNP) 户外矩形母线固定金具(平放式)(MWP) 户内矩形母线固定金具(立放式)(MNL) 户外矩形母线固定金具(立放式)(MWL) 矩形母线间隔垫槽形母线间隔垫(MCN、MCW) 槽型母线间隔垫(MCG) 槽形母线吊挂金具(MCD) 管形母线金具软母线金具跨路金具(KLMG、KMGSJ、KLMG-Z) KLMG型跨路母线过渡金具示意图管母线静触头及金具组装图例管母线组装图例管母线组装图例2 Φ管母线金具安装示意图Φ250管母线金具V 型跳线串V型悬挂装置V型绝缘子悬垂串单联绝缘子悬垂串单联绝缘子耐张串铝合金导电管母线悬垂线夹悬垂线夹(XGU中心回转式) 悬垂线夹(XGU带碗头挂板) 悬垂线夹(XGU带U形挂板) 悬垂线夹(XGU防磨型) 悬垂线夹(XGT型) 悬垂线夹(XGT、XGJ) 悬垂线夹(XGH提包式) 悬垂线夹(XGF 500kV线路用) 悬垂线夹(XGF下垂式500kV线路用) 悬垂线夹(XGF 500kV高海拔线路用) 悬垂线夹((XGF上扛式500kV线路用) 悬垂线夹(XCS双导线用) 悬垂线夹悬垂线夹(XTS双跳线) 跳线悬垂线夹(XTF4双导线型) 耐张线夹耐张线夹螺栓型(NLD、NLD-B) 螺栓型铝合金耐张线夹(NLL) 钢绞线用耐张线夹压缩型(NY-G) 耐张线夹液压型(NY-H、NY) 耐张线夹爆压型(NB) 铝包钢铰线用耐张线夹液压型(NY-BG) 耐张线夹液压型(NY-Q) 耐张线夹(液压型良导体地线用）(NY) 耐热铝合金绞线用耐张线夹液压型(NY-N) 钢芯铝合金绞线用耐张线夹液压型(NY-HG) 耐张线夹(WNY) 连接金具球头挂环(Q、QP) 球头挂环(QH) 球头挂环(Q环孔平行型) 球头挂环(Q) 球头挂板(Q) 球头挂板碗头挂板(W) 碗头挂板(带孔W1) 碗头挂板(WS) 碗头挂板(加长WS) 碗头挂板(WH) 碗头挂板(WSY) U型挂环(U) U型挂环(UF) 加强型U形挂环(U-J) 延长环(PH) 直角挂环(ZH) 拉杆(YL、YLP) 挂板(Z) 挂板(ZS) 挂板(ZBS) 挂板(ZBS悬垂用) 挂板(PS) 挂板(PD) 挂板(P) 挂板(UB) 挂板(UB悬垂用) 挂板(V、VD) 联塔挂板(LT、EB) U形螺丝(U、UJ) 挂点金具(GD) 支撑架(ZCJ型) 牵引板(QY) 调整板(DB) 避雷线悬垂吊架(BD) 调整板(PT) 联板(L) 联板(LF) 联板(LS) 联板( LL) 联板(LJ) 联板联板(LK) 联板(LX) 联板(LX)3 联板(LXV) 联板(LXV)2 调平联板(SP、LTP) 双层联板(L-S) 接续金具接续管(JY、JBD钢绞线用、液压对接、爆压搭接) 接续管(JY-L 铝铰线用) 接续管(JY、JYD铝包钢绞线、铝包钢芯铝绞线用、液… 接续管(JY液压型、钢芯铝绞线用) 接续管(JYD 钢芯铝绞线用、液压搭接) 接续管(JY、JYD 钢芯铝绞线地线用，液压型) 接续管(JYB 钢芯铝绞线用、爆压搭接) 接地线端子(DG-BG) 接续管(JTB钢芯铝绞线用、爆压) 接续管(JT 钢芯铝绞线用、钳压) 接续管(JT-L铝绞线用、钳压) 补修管(JX钢芯铝绞线、钢绞线用) 并沟线夹(JBB钢绞线用) 并沟线夹(JB铝绞线、钢芯铝绞线用) 并沟线夹(耐热铝合金导线用)(JB-N) 并沟线夹(JBG) 跳线线夹(JYT压缩型) 预绞丝补修条(FYB、YJB型) 四变二线夹(JR型) 保护金具防振锤(FD、FG型) 防振锤(FF 500KV线路用) 防振锤(FD-L节能无电晕放电型) 防振锤(FR型) 组合型防振锤(FDZ型) 铝包带预绞线护线条(FYH型) 悬重锤及其附件(ZG、ZJ、ZC型) 重锤片(ZC、ZD型) 方型阻尼间隔棒(JZF4型) 十字型阻尼间隔棒(JZX4型) 方框型阻尼间隔棒(FJZ 型) 防舞动型阻尼间隔棒(JZFJ4型) 矩型阻尼间隔棒(FJZJ) 六分裂阻尼间隔棒(FJZ6) 四分裂阻尼间隔棒(330kV线路用) 三分裂阻尼间隔棒(330kV线路用) 跳线间隔棒(JTZ4型四分裂) 跳线间隔棒(JTF4型四分裂) 间隔棒(TJ2 500kv跳线用) 间隔棒(FJQ型二分裂) 间隔棒(JJB2型二分裂) 间隔棒(FJZ型双导线用) 均压屏蔽环(JPL、FJP、FP、PJL 500kV线路用）均压屏蔽环(JP、J、P、PV、FJP 330kV线路用）招弧角(ZH型) 拉线金具楔型线夹(NX型) UT型线夹(NUT 可调式) UT型线夹(NU 不可调式) 拉线用U型挂环(UL) 钢线卡子(JK型) 双拉线用联板(LV) 挂板(PD型) 压接式NLY线夹(可调式) 防盗帽(FX) 预绞式耐张线夹预绞式绝缘导线耐张线夹NL-□/JY（绝缘导线用）预绞式导线耐张线夹NL-□/LJ（铝绞线用）预绞式绝缘导线耐张线夹NL-□/LGJ（钢芯铝绞线用… 预绞式导线耐张线夹配套金具/绞合环THJ/心形环UX… 预绞式拉线耐张线夹NL-□/G、B（钢绞线、铝包钢绞… 预绞式大型拉线耐张线夹NL-□ 预绞式挟线耐张线夹配套金具/鸡心环TH/预绞式可调… 预绞式悬垂线夹预绞式悬垂线夹CL-□/LGJ（钢芯铝绞线用）预绞式悬垂线夹CL-□/LJ（铝绞线用）预绞式悬垂线夹CL-□/G、B（钢绞线、铝包钢绞线用… 预绞式悬垂线夹配套金具预绞式保护金具螺旋形防振鞭螺旋形防舞动鞭防振锤预绞式护线条预绞式补修条预绞式接续金具预绞式全张力接续金具预绞式跳线接续金具预绞式接续条（钢绞线、铝包钢绞线用）预绞式T型线夹预绞式T型线夹户外高压高压复合绝缘子系列户外高压跌落式熔断器系列（出口型）户外跌落式熔断器绝缘罩装置户外跌落式熔断器系列高压隔离开关及绝缘罩装置户外隔离开关系列GW1-12G（D）/□-□户外交流高压隔离开关GW4-12、17.5、40.5型系列户外交流高压隔离开关GW5型系列高压隔离开关GN19-12（C）系列户内高压隔离开关GN30-12（D）旋转式户内高压隔离开关ZW8-12/T630-20户外高压真空断路器ZW32-12型户外高压柱上真空断路器ZW7-40.5系列户外高压真空断路器LW3-10系列户外六氟化硫断路器FXBW复合棒型悬式绝缘子FZSW 复合支柱绝缘子FPQ复合针式绝缘子FCGW复合穿墙套管FS复合横担绝缘子FXBW复合棒型加长型悬式绝缘子FQE(X)电气化铁道用复合绝缘子跌落式绝缘子-隔离开关绝缘子-真空断路器绝缘子均压环出口绝缘子电缆附件10kV 交联电缆热缩户内、外终端产品型号、规格及编号35KV 交联电缆热缩户内、外终端10KV单芯、三芯热缩中间接头1KV 电缆热缩终端和中间连接热缩应力控制管热缩绝缘管热缩护套管、热缩半导电管热缩指套热缩电缆端帽热缩母排保护套管1KV、10KV、35KV 母排阻燃绝缘热缩套管阻燃小细管、阻燃母排套管母排保护盒、伸缩节保护盒硅橡胶系列交联电力电缆附件硅橡胶冷缩式、硅橡胶预制式电缆附件8.7/15KV 硅橡胶三芯冷缩户内（户外）终端8.7/15KV 硅橡胶单芯冷缩户内（户外）终端8.7/15KV 硅橡胶冷缩三芯户内（户外）终端8.7 / 15kv 硅橡胶单芯冷缩户内（户外）终端26/35KV 硅橡胶三芯冷缩户内（户外）终端26/35KV 硅橡胶单芯冷缩户内（户外）终端8.7/35KV硅橡胶预制式户内（户外）终端1KV 硅橡胶冷缩电缆终端8.7/15KV、26/35KV 硅橡胶冷缩电缆中间接头交流无间隙金属氧化物避雷器Y、F 瓷外套避雷器计数器、脱离器出口型避雷器TBP、YH 系列三相组合式过电压保护器ZR 系列阻容吸收器电力变压器接线术安全护罩电力设备电缆分接箱典型应用欧式电缆分支箱结构示例图电缆插头安装示意图带SF6开关电缆分支箱美式电缆分支箱结构示例图带SF6负荷开关的电缆分支箱结构示例图普通高压电缆分支箱接线方案图带开关电缆分支箱接线方案FLN36-12/FLN38-12六氟化硫负荷开关设备FN36-12单元柜接线方案环网柜接线方案SF6全绝缘全密封共箱型环网开关设备XGW10-12/630-6K5R-1/6 智能小型户外开闭所（XGW… 开闭所SF6负荷开关双电源自动切换接线方案（二进… DFW8 系列低压电缆分接箱美式电缆接插头系列欧式电缆接插头系列普通型高压电缆分支箱基础图电容补偿装置谐波治理TBB0.4系列智能无功补偿装置（柜）低压滤波补偿装置抗谐波电容柜TBBX低压无功就地补偿装置TBBWF低压无功分相补偿装置低压无功补偿、计量综合配电柜TBBWD低压无功动态补偿装置TBBW低压无功静态补偿装置TBB高压并联电容补偿装置TBBX高压无功就地补偿装置TBBF型水电站无功电容补偿装置TBBWZ柱上式高压无功补偿装置分组自动投型高压并联电容器补偿装置TBB高压井联电容补偿装置冷压接线端头及配线器材端头类型说明叉形预绝缘端头（TU-JTK型）叉形裸端头(TU型) 圆形预绝缘端头(TO-JTK型) 圆形裸端头（TO型）窥口铜接线端头(DTGA 型) 管形预绝缘端头(TG-JT型) 管形裸端头(TG型) 双线管形预绝缘端头针形预绝缘端头(TZ-JTK型) 片形预绝缘端头绝缘软套管长形全绝缘中间接头(TL-JTK型) 子弹形公预绝缘接头公预绝缘接头母预绝缘接头母全绝缘接头凸缘叉形预绝缘端头锁扣叉形预绝绝缘端头锁扣叉形裸端头长形全绝缘中间接头(尼龙) 子弹形公、母全绝缘接头(尼龙) 公、母全绝缘接头(尼龙) 棘轮式压接钳尼龙电缆固定头均压屏蔽环（变电用）防振锤防振锤(FR两边不对称) 防振锤(500kV线路用) 防振锤(FDZ型) 预绞丝护线条铝包带悬重锤及其附件重锤片(500kV线路用) 间隔棒（FJQ型）十字型阻尼间隔棒(JZX型) 方型阻尼间隔棒(JZF型) 矩形阻尼间隔棒（JJF型）矩形阻尼间隔棒（JZJD型）防舞动型间隔棒(JZ型) 六分裂阻尼间隔棒(FJZ型) 四分裂阻尼间隔棒(330kV线路用) 三分裂阻尼间隔棒(330kV线路用) 跳线间隔棒(JTZ型四分裂) 跳线间隔棒(JZJ型四分裂) 跳线间隔棒(JT型四分裂) 间隔棒(500kV跳线用) 间隔棒（FJQ型二分裂）间隔棒（JJB型二分裂）间隔棒（JZQ型二分裂）双分裂间隔棒(MRJ型) 双分裂间隔棒(SJ型) 双分裂间隔棒(大截导线用) 三分裂阻尼式间隔棒(JX型) 跳线四分裂间隔棒(FJT型) 跳线四分裂间隔棒(JT型) 三分裂阻尼间隔棒(FJZ型) 矩形阻尼间隔棒（带防舞器）间隔棒（FJZS型）三分裂间隔棒（MRJ型）方型阻尼间隔棒均压屏蔽环(500kV线路用) 均压屏蔽环(300kV线路用) 均压屏蔽环(FJP-500X 型) 均压屏蔽环(FJP-500XD、XDL) 均压屏蔽环(FJP-330-X、NB型) 均压环(变电用) 屏蔽环及均压屏蔽环(变电用) 均压屏蔽环(FJP-500XL型) 均压屏蔽环(330kV线路用) 均压环散热器悬垂线夹(XGU型) 悬垂线夹(带碗头挂板) 悬垂线夹(带U型挂板) 悬垂线夹(加强型) 悬垂线夹(防磨型) 悬垂线夹(XGU-2A型) 悬垂线夹(提包式) 悬垂线夹(上扛式) 悬垂线夹（XF型）悬垂线夹（XFZ型）悬垂线夹(XGF-X型) 悬垂线夹(XGF-K型) 悬垂线夹(双线夹垂直排列) 悬垂线夹（XGF-300、1400型）铝合金悬垂线夹（提包式）悬垂线夹（XGH-8型）悬垂线夹（提包式XGJ型）双分裂悬垂线夹（跳线用）悬垂线夹（XDC型）加强型悬垂线夹（提包式XBJ 型）改进型悬垂线夹（提包式）悬垂线夹（XGF-5X、GH型）悬垂线夹(XGF-9X、GH型）四分裂悬垂线夹(跳线用) 悬垂线夹(500kV线路用) 悬垂线夹（节能型、双导线用、铝合金线夹）悬垂线夹（铝合金提包式）耐张线夹（螺栓型）耐张线夹（ND型）耐张线夹（铝合金）耐张线夹（铝合金NLLD-P型）耐张线夹（铝合金NLL型）耐张线夹（销钉型）耐张线夹(压缩型、避雷线用）耐张线夹(液压型) 耐张线夹(液压型,用于GB1179-83钢芯铝绞线) 钢芯铝合金绞线用耐张线夹(80型) 钢芯铝合金绞线用耐张线夹(液压型) 耐张线夹(720导线用) 耐张线夹(液压NYG型) 耐张线夹(爆压NB型) 钢芯铝合金绞线用耐张线夹(爆压型) 耐张线夹(液压NYH型) 耐张线夹(铝包钢绞线用) NYZ耐张线夹(液压型) 耐热铝合金绞线用耐张线夹(液压联结金具球头挂环（Q型、QP型、QH型）碗头挂板（W型）碗头挂板（52-3型）碗头挂板（W-4.5/11型）碗头挂板（W-0732～0749型）碗头挂板（WS型）U型挂环球头挂环（Q-U型）拉杆（YL型）拉杆（YLP型）挂板（Z型）挂环（延长环）挂环（直角环）直角挂环（ZH型）挂板（Z型铸钢体）挂板（ZBS型）挂板（ZS型）挂板（PS型）挂板（VD型）挂板（P型）挂板（UB型）U型螺丝支撑架（ZCJ型）调整板（DB型）调整板（PT型）牵引板（QY型）联板（L型）联板（LF型）联板（LV型）联板（LS型）联板（LJ型）联板（LL型）联板（LK型）联板（LX型）联板（LXV型）联板（LZ型）联板（NB型、BL型）四方眼联板调平联板拉线双联板三分裂用联板平行挂环避雷器悬垂吊架耳轴挂板（GD型）耳轴挂板（LT型）U型挂环（U-J型）接续金具接续管（钢绞线用）接续管（钢绞线用、爆压搭接）接续管（铝绞线用）接续管（铝绞线用、钳压）接续管（钢芯铝绞线用）接续管（钢芯铝绞线用、爆压）接续管（钢芯铝绞线用、钳压）接续管（钢芯铝绞线用、爆压搭接）接续管(钢芯铝绞线用、液压搭接）接续管（钢芯铝绞线用、液压钢芯对接）接续管（架空绝缘线用）接续管（JYB型）接续管（铝合钢绞线，铝包钢芯铝绞线用，液压型）接续管（铝包钢绞线用）接续管（轻型绞线用）补修管并沟线夹(JBB、JB型）并沟线夹(JBX型) 跳线线夹(压缩型) 预绞丝补修条(FYB型) 预绞丝补修条(YJB型) 铜铝接线端子（堵油型）棒料型铜铝接线夹铝接线端子（堵油型）异型并沟线夹铜铝接线端子（双孔型）绝缘异型并沟线夹铜接线端子（堵油型）10KV绝缘接地线夹铜接线端子（堵油型）10KV绝缘耐张线夹铜连接管（堵油型）铝并沟线夹（铸造）铜铝连接管（堵油型）铝并沟线夹（型材）铝连接管（堵油型）铜并沟线夹铜接线管（管料制）铜铝并沟线夹铝接线管（管料制) 铜铝螺纹线铜铝过渡板铜铝设备线夹（85型）压接型设备夹铝设备线夹（85型）74型设备夹铜设备线夹（85型）铝接线夹钢芯铝绞线用钳压管、爆压管铜接线夹变压器线夹母线伸缩节接线端子/ 铜端子铝并沟线夹「型材」SC 铜窥口接线端子电力电缆连接器/ 接线端子铜并沟线夹铝接线管「通孔型」异型铝并沟线夹电力金具铜铝接线端子/ 铜铝鼻铜开口接线端子铜压接线管/ 紫铜管镀锡铜接线端子/ 铜鼻子4mm 6mm 铜鼻子铝接线端子(堵油型) / 接线端头铜铝接线管/ 连接管铜铝并沟线夹铜铝接线夹铜接线管「通孔型」铜接线夹镀锡铜开口接线端子接线端子/ 电力金具铜接线端子(堵油型) / 铜鼻接续金具/ 电力金具/ 并沟线夹设备线夹/ 接线夹铝并沟线夹/ 型材镀锡铜端子/ 铜鼻铜铝端子/ 接线端子接线端子铜鼻子/ 接线鼻铜线耳/ 铜接头/ 铜端子冷压端子冷压端子冷压端头/ 铜接头铜端头叉形冷压裸端头UT 圆形冷压裸端头OT 冷压端子/ 冷压端头OT / UT 镀锡紫铜管/ 接线管/ 连接管GT 铜端子/ 铜端头/ 接线端头铜接线端子/ 接线耳铜压接线管/ 小铜管铜接线管「通孔型」/ 紫铜管铝接线管「通孔型」铜窥口接线端子/ 铜端子铜导电带/ 铜编织线GTX 铜压接线管/ 紫铜管GT 铜铝接线夹/ 设备线夹铜接线夹/ 铜夹铜铝接线管/ 连接管GTL 铜接线端子(堵油型) / 铜鼻铝接线端子(堵油型) / 铝鼻镀锡铜接线端子/ 铜鼻子DT 铜开口接线端子。

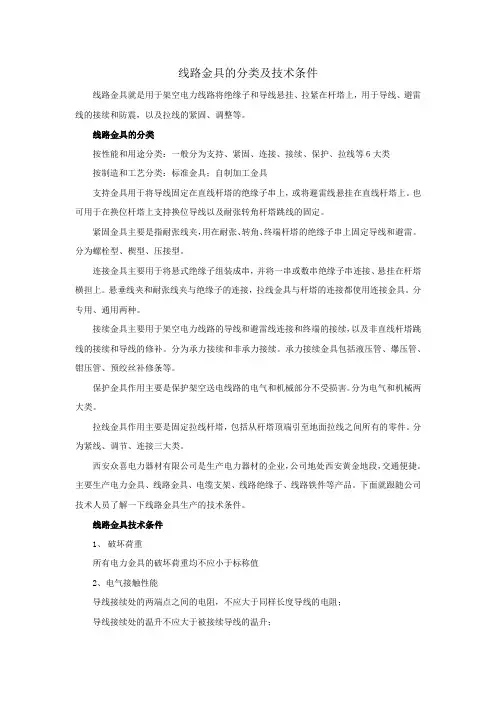

线路金具的分类及技术条件线路金具就是用于架空电力线路将绝缘子和导线悬挂、拉紧在杆塔上，用于导线、避雷线的接续和防震，以及拉线的紧固、调整等。

线路金具的分类按性能和用途分类：一般分为支持、紧固、连接、接续、保护、拉线等６大类按制造和工艺分类：标准金具；自制加工金具支持金具用于将导线固定在直线杆塔的绝缘子串上，或将避雷线悬挂在直线杆塔上。

也可用于在换位杆塔上支持换位导线以及耐张转角杆塔跳线的固定。

紧固金具主要是指耐张线夹，用在耐张、转角、终端杆塔的绝缘子串上固定导线和避雷。

分为螺栓型、楔型、压接型。

连接金具主要用于将悬式绝缘子组装成串，并将一串或数串绝缘子串连接、悬挂在杆塔横担上。

悬垂线夹和耐张线夹与绝缘子的连接，拉线金具与杆塔的连接都使用连接金具。

分专用、通用两种。

接续金具主要用于架空电力线路的导线和避雷线连接和终端的接续，以及非直线杆塔跳线的接续和导线的修补。

分为承力接续和非承力接续。

承力接续金具包括液压管、爆压管、钳压管、预绞丝补修条等。

保护金具作用主要是保护架空送电线路的电气和机械部分不受损害。

分为电气和机械两大类。

拉线金具作用主要是固定拉线杆塔，包括从杆塔顶端引至地面拉线之间所有的零件。

分为紧线、调节、连接三大类。

西安众喜电力器材有限公司是生产电力器材的企业，公司地处西安黄金地段，交通便捷。

主要生产电力金具、线路金具、电缆支架、线路绝缘子、线路铁件等产品。

下面就跟随公司技术人员了解一下线路金具生产的技术条件。

线路金具技术条件1、破坏荷重所有电力金具的破坏荷重均不应小于标称值2、电气接触性能导线接续处的两端点之间的电阻，不应大于同样长度导线的电阻；导线接续处的温升不应大于被接续导线的温升；承重电气负荷的所有金具，其截流量应不小于被安装导线的截流量；3、接续和接触金具对导线的握力与导线计算拉断力之比的百分数，不应小于规定值4、悬垂线夹对不同导线的握力与导线计算拉断力之比的百分数，不应小于规定值5、电力金具的黑色金属制件除黑铸铁件外，其表面均采用热镀锌防腐处理。

填空题：1.试验过程中如果有一件试件有一项试验不符合要求，可以在同批产品中抽取原抽样两倍的数量，重做该项试验。

2.软母线金具分为软母线固定金具、软母线间隔棒、软母线组合圆环、软母线终端金具。

3.硬母线金具按适用的母线形状划分为：槽形母线金具、矩形母线金具及管形母线金具。

4.悬垂线夹用于直线杆塔上悬吊导、地线，并对导、地线应有一定的握力。

5.耐张线夹主要用来紧固导线的终端，使其固定在耐线绝缘子串上，也用于避雷线终端的固定及拉线的锚固。

6.接续金具专用于接续各种裸导线、避雷线。

7.接续承担与导线相同的电气负荷、机械荷载。

大部分接续金具承担导线或避雷线的全部张力。

8.接续金具按其承受拉力状况分为承力型和非承力型。

9.连接金具用于联接杆塔与绝缘子、绝缘子与线夹，承受机械载荷。

10.保护金具用于保护导线、绝缘子等，防止导、地线因振动而造成断股；防止绝缘子因电压分布严重不均匀而过早损坏如保护绝缘子用的均压环，防止绝缘子串上拔用的重锤及防止导线振动用的防振锤、护线条等。

11.电力金具是连接和组合电力系统中的各类装置，起到传递机械负荷、电气负荷及某种防护作用的金属附件。

12.机械破坏载荷：在规定的试验条件下，能施加于金具的最大载荷13.标称破坏载荷由需方提出或由供方规定的，金具不发生机械破坏的最小载荷。

（即设计载荷（实际应用的载荷）的2.5倍）14.机械损伤载荷是指在金具不出现永久变形的条件下，金具所承受的最大载荷值。

（即材料屈服点所对应的载荷）15.滑动是指采用任何方式紧固导线的金具，在施加载荷后，导线与金具之间出现相对位移，以致试验载荷不能继续上升的现象。

16.握力是指采用任何方式紧固导线的金具，在不出现滑动现象时所能承受的最大载荷。

17.非破坏性试验时，机械损伤载荷需要保持60 s，未出现永久变形；18.破坏载荷试验时，加荷到标称破坏载荷需要保持60 s，未出现破坏。

19.握力试验时，向试件施加规定握力 20 %的力，作一个参考点，以便测量滑移量。
