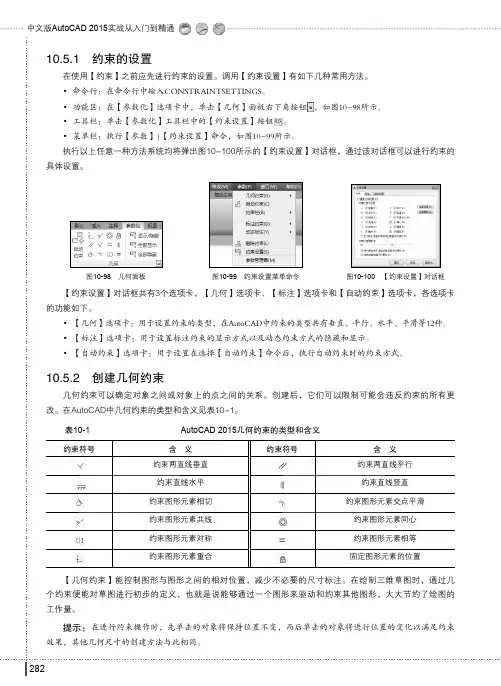

在使用【约束】之前应先进行约束的设置。
调用【约束设置】有如下几种常用方法。
命令行:在命令行中输入CONSTRAINTSETTINGS。
功能区:在【参数化】选项卡中,单击【几何】面板右下角按钮
工具栏:单击【参数化】工具栏中的【约束设置】按钮
图10-98 几何面板图10-99 约束设置菜单命令图10-100 【约束设置】对话框【约束设置】对话框共有3个选项卡,【几何】选项卡、【标注】选项卡和【自动约束】选项卡,各选项卡
【几何】选项卡:用于设置约束的类型,在AutoCAD中约束的类型共有垂直、平行、水平、平滑等12种。
【标注】选项卡:用于设置标注约束的显示方式以及动态约束方式的隐藏和显示。
【自动约束】选项卡:用于设置在选择【自动约束】命令后,执行自动约束时的约束方式。
几何约束可以确定对象之间或对象上的点之间的关系。
创建后,它们可以限制可能会违反约束的所有更
含 义。
1
单击【快速访问】工具栏中的【新建】按钮,新建空白文件。
2
在命令行中输入MLSTYLE并按回车键,系统弹出【多线样式】对话框,如图 3-43所示。
3 单击【新建】按钮,系统弹出【创建新的多线样式】对话框,新建样式名为墙体,基础样式为STANDARD,单击【确定】按钮,系统弹出【新建多线样式:墙体】对话框。
4120,如图3-44所示。
单击【确定】按钮,系统返回【多线样式】对话框,单击【置为当前】按钮,单击【确定】按钮,关闭对话框,完成墙体多线样式的设置。
图 3-43 【多线样式】对话框 图3-44 设置偏移值5 单击【快速访问】工具栏中的【保存】按钮,保存文件。
【新建多线样式:墙体】对话框中各个选项的含义如下。
•封口:设置多线的水平线之间两端封口的样式,各封口样式如图
3-45所示。
•填充:设置封闭的多线内的填充颜色。
•显示连接:显示或隐藏每条线段顶点处的连接。
图元:构成多线的元素,通过单击【添加】按钮可以添加多线构成元
素,也可以通过单击【删除】按钮删除这些元素。
偏移:设置多线元素以中线为中心的偏移值,正值表示向上偏移,负
值表示向下偏移。

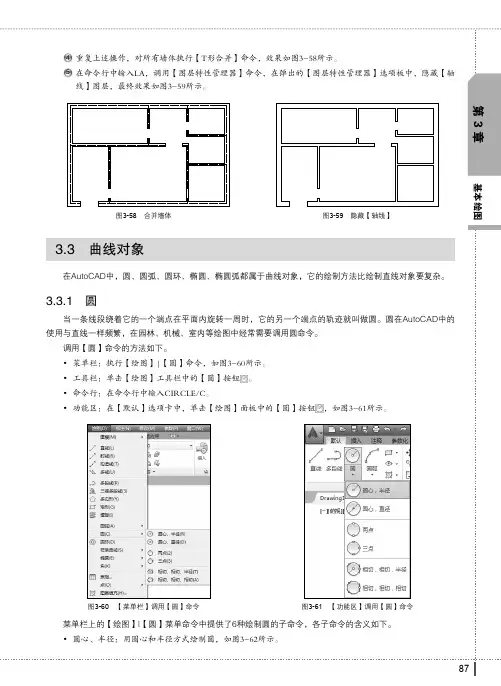

【菜单栏】调用【多线样式】命令图 3-45 绘制多线。
1
2
3
4

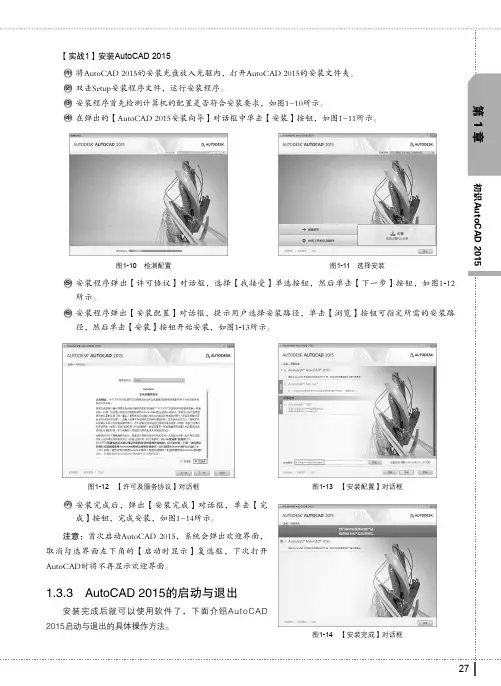

图1-10 检测配置图1-11 选择安装
5安装程序弹出【许可协议】对话框,选择【我接受】单选按钮,然后单击【下一步】按钮,如图1所示。
6安装程序弹出【安装配置】对话框,提示用户选择安装路径,单击【浏览】按钮可指定所需的安装路径,然后单击【安装】按钮开始安装,如图1
图1-12 【许可及服务协议】对话框图1-13 【安装配置】对话框
7安装完成后,弹出【安装完成】对话框,单击【完
成】按钮,完成安装,如图1-14所示。
注意:首次启动AutoCAD 2015,系统会弹出欢迎界面,
取消勾选界面左下角的【启动时显示】复选框,下次打开
AutoCAD时将不再显示欢迎界面。
1.3.3 AutoCAD 2015的启动与退出
安装完成后就可以使用软件了,下面介绍AutoCAD
2015启动与退出的具体操作方法。
图1-14 【安装完成】对话框。
打开布局空间时,系统就已经自动创建了一个视口,所以能够看到分布在其中的图形。
在布局中,选择视口的边界,如图12-34所示,按Delete键可删除视口,删除后,显示于该视口的图像将不
图12-34 选中视口图12-35 删除视口
12.4.2 新建视口
系统默认的视口往往不能满足布局的要求,尤其是在进行多视口布局时。
这时需要手动创建新视口,并对其进行调整和编辑。
【新建视口】的方法如下。
•菜单栏:执行【视图】|【视口】命令。
•工具栏:单击【视口】工具栏上的各按钮,可创建相应的视口。
•功能区:在【输出】选项卡中,单击【布局视口】面板中各按钮,可创建相应的视口。
图12-36 【视口】对话框图12-37 创建多个视口调用多个视口的方法如下。
•菜单栏:执行【视图】|【视口】命令,如图12-38所示。
•命令行: 在命令行中输入VPORTS。
•功能区:在【布局】选项卡中,单击【布局视口】中的各按钮,如图12-39所示。
1启动AutoCAD 2015,单击【快速访问】工具栏中的【新建】按钮,建立一个新的空白图形。
2将视图切换到【东南等轴测】视图,绘制一个半径为20的圆。
单击【建模】面板上的【拉伸】按钮,3
图15-84 定位板图15-85 绘制圆柱体图15-86 绘制矩形
4单击【建模】面板上的按钮,拉伸上一步绘制的矩形,拉伸长度为60,效果如图15-87所示。
5将视图切换到【俯视】视图,绘制一个长70、宽25的矩形,如图15-88所示。
6单击【建模】面板上的按钮,拉伸上一步绘制的矩形,拉伸高度为10,效果如图15-89所示。
图15-87 绘制一侧固定板图15-88 绘制凸起矩形图15-89 拉伸凸起
7单击【绘图】面板上的【圆,绘制两个半径为4.5的圆,其圆心距为40,其位置如图15-90所示。
8单击【建模】面板上的【拉伸按钮,拉伸刚绘制的两个圆,向下拉伸高度为40,效果如图15-91所示。
9单击【实体编辑】面板上的【差集】按钮,单击选择两个长方体为被减的实体,选择两个圆柱体为要减去的实体,单击鼠标右键结束操作,效果如图15-92所示。
图15-90 绘制圆图15-91 拉伸圆柱体图15-92 绘制通孔
10将视图切换到【后视】视图,绘制两个长为30、宽为10的矩形,其距边缘为5,位置如图15-93所示。
图14-8 坐标轴的直观性图14- 9 坐标轴的灵活性
3.坐标系的单一性
在AutoCAD中,用户坐标系是唯一的,即当前环境中只存在一个用户坐标系。
例如,如果创建了新的用户坐标系,则原坐标系消失。
在装配组件时,如果在当前文件中插入外部模型,新插入的模型坐标系消失,该模
1单击【快速访问】工具栏中的【打开】按钮,打开“素材\第14章\14.3.1创建世界坐标系.dwg”文2在命令行输入UCS(坐标系)命令,按回车键确认,在命令行提示下,输入W(世界)选项并确认,即
图14-10 素材图形图14-11 创建世界坐标系
14.3.2 定义UCS
UCS坐标系表示了当前坐标系的坐标轴方向和坐标原点位置,也表示了相对当前UCS的X Y 平面的视图方向,尤其在三维建模环境中,它可以根据不同的指定方位来创建模型特征。
学电脑从入门到精通
Autocad 2015中文版从入门到精通
从入门到精通
畅销升级版
管殿柱、牛雪倩、魏代善、
机械工业出版社
前言
AutoCAD软件由美国Autodesk公司推出,是集二维绘图、三维设计和渲染等为一体的计算机辅助绘图与设计软件。
自1982年推出以来,经多次版本更新和性能完善,现已发展到AutoCAD 2015,为广泛的计算机辅助绘图与设计软件之一。
AutoCAD 2015界面友好、功能强大,能够快捷地绘制二维与三维图形、渲染图形、标注图形尺寸和打印输出图纸等,深受广大工程技术人员的欢迎,其优化的界面使用户更易找到常用命令,并且以更少的命令更快地完成常规CAD的繁琐任务,还能帮助新用户尽快熟悉并使用软件。
本书详细介绍了AutoCAD 2015中文版的新功能和各种基本操作方法与技巧,内容全面、层次分明、脉络清晰,方便读者系统地理解与记忆。
很多章节都包含典型实例,培养读者对知识的实际应用能力,同时这些实例对解决实际问题也具有很好的指导意义。
全书共16章,主要分为以下四个部分。
第一部分:零点起航(第1、2章)
从零开始介绍AutoCAD 2015的基础知识和绘图基础操作,包括软件的启动和退出、工作界面和工作空间、绘图环境的设置、鼠标与键盘的基本操作、命令的调用以及图形的显示等内容,让读者快速掌握AutoCAD2015绘图基础,方便
后续内容的学习。
第二部分:二维绘图(第3~9章)
在掌握AutoCAD 2015基本操作的基础上讲解二维绘图的基本操作和方法,包括二维图形的绘制和编辑方法、尺寸标注、文字和表格的添加、块操作以及图层管理等内容。
通过这部分的学习,读者可以快速掌握二维绘图的基本知识和操作技法,并可以结合章后的综合实例进行操作实践演练。
第三部分:三维绘图(第10~12章)
这部分介绍了三维图形的绘制、编辑和渲染,并简单介绍了工程图的输入和输出。
通过这部分的学习,可以使读者快速掌握三维绘图的基本知识和操作技法。
第四部分:实际应用(第13~16章)
本书前三部分重点讲解了AutoCAD和机械设计的关系。
第四部分通过4个典型案例进一步讲解AutoCAD在机械设计、建筑设计、室内装潢设计和电气设计方面的应用,使读者在掌握绘图技巧的同时对设计行业也有初步了解。
本书主要由管殿柱、牛雪倩、魏代善编著,参与编写的还有施亚、朱伟伟、李季、郑林、丁建飞、张阮阮、刘超、方开庆、赵雨、姜涛、王越、赵太平、陈超、刘志伟等。
由于编者水平有限,书中难免存在错误和不足之处,衷心希望读者批评指正。
编者
第1章 AutoCAD 2015基础知识
AutoCAD是由美国Autodesk公司开发的通用计算机辅助设计软件,具有易于掌握、使用方便、体系结构开放等优点,能够绘制二维图形与三维图形、标注尺寸、渲染图形以及打印输出图纸,目前已广泛应用于机械、建筑、电子、航天、石油化工、土木工程等领域。
AutoCAD 2015是AutoCAD系列软件的最新版本,在性能和功能方面都有较大的改进与提升,同时可与低版本完全兼容。
学习目标
·掌握AutoCAD 2015的启动与退出
·认识AutoCAD 2015的工作界面和工作空间
·熟悉AutoCAD 2015文件的基本操作
·设置绘图环境
1.1 AutoCAD 2015的启动与退出
1.1.1.1.1 启动AutoCAD 2015
在成功安装AutoCAD 2015之后,用户可以通过以下3种方式启动软件。
1)双击桌面上的AutoCAD 2015图标
2)双击工作文件夹中扩展名为.dwg的文件。
3)单击桌面任务栏中的“开始”按钮,选择“所有程序”→“Autodesk”→“AutoCAD 2015-Simplified Chinese”命令。
启动AutoCAD 2015后,默认情况下打开图1-1所示的“新选项卡”窗口。
在这个界面上有“有“了解”和“创建”两个选项卡。
在“创建”页面中(如图1-1所示),用户可以访问样例、最近打开的文件、产品更新以及联机社区。
单击“开始绘制”工具可以从默认样板开始一个新图形;单击“样板”按钮,可以从下拉列表中选择合适的样板文件。
在“最近使用的文档”下,可以查看和打开最近使用的图形。
在“了解”页面上(如图1-2所示),用户将看到入门视频、提示及其他联机学习资源。
除了在启动AutoCAD 2015时打开“新选项卡”窗口外,在绘图过程中,用户还可以通过以下3种方式打开“新选项卡”窗口。
1)单击绘图选项卡中的“新选项卡”按钮
2)在命令行中输入命令NEWTAB,并按〈Enter〉键。
3)关闭所有图纸文件。
1.1.2 退出AutoCAD 2015
用户可以通过以下4种方式退出AutoCAD绘绘图软件。
1)单击AutoCAD 2015标题栏中的“关闭”按钮
2)选择“文件”→“退出”命令。
3)单击界面左上角的“菜单浏览器”按钮,从打开的应用程序菜单中单击按钮,如图1-3所示。
4)在命令行中输入命令QUIT或EXIT,并按〈Enter〉键。
图1-3 应用程序菜单
执行命令退出软件后,如果当前绘图文件尚未保存,系统会弹出如图1-4所示的“提示”对话框。
单击按钮,会弹出“图
形另存为”对话框,用于对图形文件进行命名保存;单击
按钮,系统将放弃存盘并并退出AutoCAD 2015;单击按钮,系统将取消执行的退出命令。
1.2 AutoCAD 2015的工作界面
AutoCAD 2015的工作界面主要由菜单浏览器、快速访问工具栏、标题栏、菜单栏、功能区、绘图区、命令行窗口和状态栏等组成,如图1-5所示。
下面分别介绍AutoCAD 2015界面的主要组成部分。
1.2.1 菜单浏览器
“菜单浏览器”按钮位于界面的左上角。
单击此按钮将弹出“应用程序菜单”,如图1-6所示。
用户可通过该菜单访问一些常用的工具,如“搜索”命令、浏览文档等。
图1-6 应用程序菜单
1.2.2 快速访问工具栏
快速访问工具栏位于“菜单浏览器”的右侧,用于存放一些最常用的命令,包括“新建”“打开”“保存”“另存为”“打印”“放弃”“重做”和“工作空间切换”等默认命令按钮,如图1-7所示可根据需要在展开的下拉菜单中显示或隐藏按钮。
图1-7 快速访问工具栏
若想在快速访问工具栏中添加或删除其他按钮,可以右击“快速访问工具栏”,在弹出的快捷菜单中选择“自定义快速访问工具栏”
选项,在弹出的“自定义用户界面”对话框中设置即可。
1.2.3 标题栏
标题栏位于AutoCAD 2015工作界面顶部的中间位置,用于显示软件的名称和当前图形文件的名称,如图1-8所示。
标题栏最右边的3个小按钮分别是“最小化”“还原”“关闭”,如图1-9所示用来控制AutoCAD 2015软件窗口的显示状态。
1.2.4 菜单栏
在AutoCAD 2015中,菜单栏默认处于隐藏状态。
若要显示菜单栏,可以单击“快速访问工具栏”右侧的按钮,在展开的下拉菜单中选择“显示菜单栏”命令,此时菜单栏便可显示在标题栏的下方。
图1-10即为AutoCAD 2015中显示的菜单栏,包括“文件”“编辑”“视图”“插入”“格式”“工具”“绘图”“标注”“修改”“参数”“窗口”和“帮助”12个菜单,这些菜单几乎涵盖了AutoCAD的全部功能和命令。
1.2.5 功能区
功能区位于绘图区域的上方,是一种智能的人机交互界面。
它将AutoCAD中常用的命令进行分类,然后放置在功能区的各个选项卡中,每个选项卡又包含多个面板,每个面板中放置相应的工具按钮,如图1-11所示。
