一点透视画法

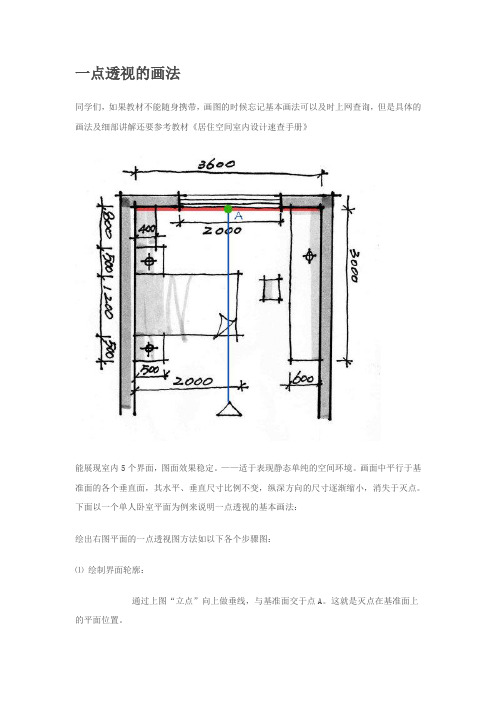

一点透视的画法同学们，如果教材不能随身携带，画图的时候忘记基本画法可以及时上网查询，但是具体的画法及细部讲解还要参考教材《居住空间室内设计速查手册》能展现室内5个界面，图面效果稳定。

——适于表现静态单纯的空间环境。

画面中平行于基准面的各个垂直面，其水平、垂直尺寸比例不变，纵深方向的尺寸逐渐缩小，消失于灭点。

下面以一个单人卧室平面为例来说明一点透视的基本画法：绘出右图平面的一点透视图方法如以下各个步骤图：⑴绘制界面轮廓：通过上图“立点”向上做垂线，与基准面交于点A。

这就是灭点在基准面上的平面位置。

按比例绘制基准面。

做一条平行于基准面底线的水平线，水平线与基准面底线距离为视高。

（我们习惯将视高定为1.4米）通过A点向上做垂线，与视平线相交于点“M”，M即是该透视图的灭点。

分别连接四个基准面角点与灭点M，这样就绘制出了这个单人卧室一点透视的五个界面。

绘制出界面后还要求一个十分重要的点：距点。

首先标出视平线与基准面的交点C，自C点开始，向右量出立距，从而得到D点，这就是距点。

⑵将平面“搬”到透视平面上：基准面上的所有尺寸反映的都是物体的真实尺寸，也叫做真高面。

因此透视图中构件、家具的尺寸都要在这个面上量取。

下面我们首先绘制这个单人卧室最右边的长柜体。

在真高面上量取柜体的宽度为600，得到点E。

连接并延长M、E。

此ME的延长线即为柜体的长度所在线。

延长基准面的底线到F,使JF的距离等于柜体的真实长度3000。

连接距点D与F，并延长，与墙角线相交于点G。

JG的距离即为该柜体在透视图中的长度。

通过点G做水平线，与ME的延长线交于点H。

E、J、G、H所围合的橙色梯形就是柜体在透视中的平面。

通过这个方法可以求出其它家具在透视中的平面位置。

⑶把家具拉高：分别通过上图求得柜体的四个顶点向上做垂线。

其中最里面的一个面与基准面重合。

柜体的高度在基准面上量取,得到点K,连接M、K，并延长，与柜体的垂直线交于点N。

以此方法求得柜体的立体图形。

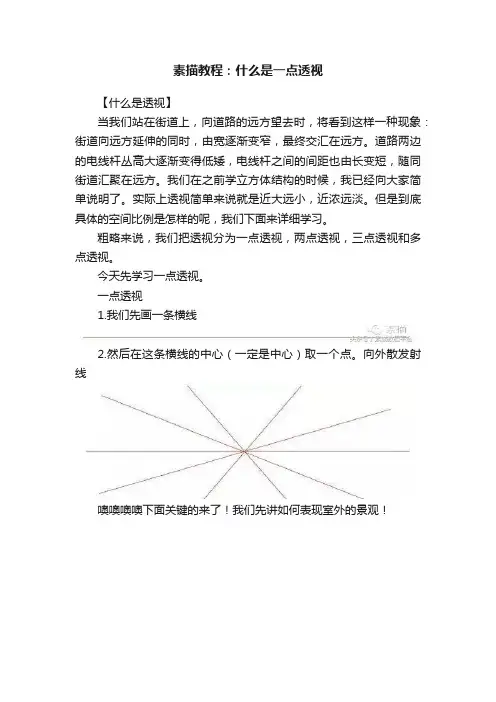

素描教程：什么是一点透视【什么是透视】当我们站在街道上，向道路的远方望去时，将看到这样一种现象：街道向远方延伸的同时，由宽逐渐变窄，最终交汇在远方。

道路两边的电线杆丛高大逐渐变得低矮，电线杆之间的间距也由长变短，随同街道汇聚在远方。

我们在之前学立方体结构的时候，我已经向大家简单说明了。

实际上透视简单来说就是近大远小，近浓远淡。

但是到底具体的空间比例是怎样的呢，我们下面来详细学习。

粗略来说，我们把透视分为一点透视，两点透视，三点透视和多点透视。

今天先学习一点透视。

一点透视1.我们先画一条横线2.然后在这条横线的中心（一定是中心）取一个点。

向外散发射线噢噢噢噢下面关键的来了！我们先讲如何表现室外的景观！大家仔细观察图片！刚才我们画的那叫辅助线，在左边的画面上我用浅一点的表示。

紫色红色是室外的风景。

一点透视就是画面中所有的东西在远处都会汇聚到一点上，比如中间的这条大马路。

实际上你站在马路上往前往前看的话也是这样的，只不过现实没有这么夸张。

一点透视的原理大家这么记：正面对着你的横线竖线，在一点透视中都是平行的。

继续观察上面的图片：中间的两条紫线代表着大马路！大马路在远处汇聚到中心点那里。

位于马路左边的是一栋楼，因为正对着大家的这个面横竖线都是平行的，所以最前面这个面是一个很正的矩形。

然后呢，楼的边缘要按照射线延伸到远处。

因为你必须保证楼的这个延长线能通过中心的点。

右边的两根柱子也是（= =我就不画立体的了），大家看黑色箭头指的那条辅助线。

这两根柱子如果是一样的，那么后面那根柱子的最外侧也一定会经过这条线。

同理上面的红箭头所指，这两个红箭头所指的辅助线，是前面这个柱子所经过的，后面的柱子肯定也在这两条辅助线上。

也就是说除了正对着大家的横竖线是平行并且垂直的，其余的线延伸到远处必须都要在由中心点散发出上。

（下面这幅图也是一点透视）下面我们看看室内的一点透视（艾玛我用鼠标搞得这个线不太直啊…大家凑合看吧）辅助线我弄成了淡粉色。

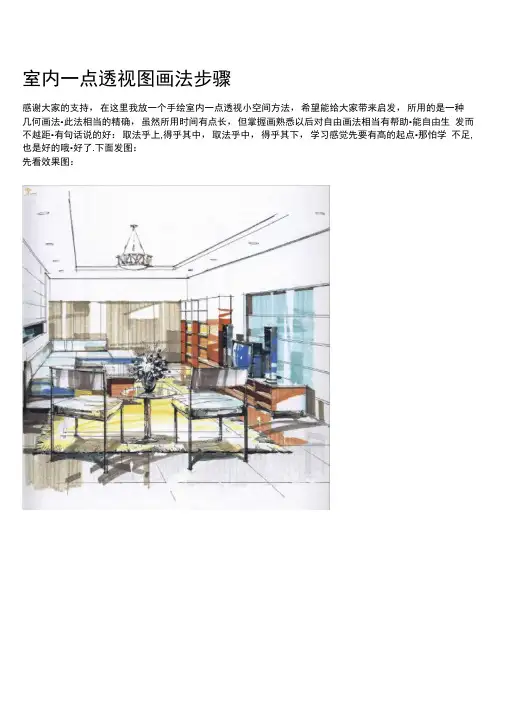

室内一点透视图画法步骤
感谢大家的支持，在这里我放一个手绘室内一点透视小空间方法，希望能给大家带来启发，所用的是一种几何画法•此法相当的精确，虽然所用时间有点长，但掌握画熟悉以后对自由画法相当有帮助•能自由生发而不越距•有句话说的好：取法乎上,得乎其中，取法乎中，得乎其下，学习感觉先要有高的起点•那怕学不足,也是好的哦•好了.下面发图：
先看效果图：
T-
Z.—点透视的作图步骤 5000
①•先确定内墻面A 、B 、C 、D 四点（高度设定为3米），每段 刻度等长。

•确定视平线高度（一般为 1.5米—1.7米），灭点偏左。

・由灭点VP 作A 、B 、C 、D 各 点的延长线。

•作CD 线段的延长线，得到 a 、b 、c 、d 、e 各点（进深的具体 数量），毎段刻度与内墙刻度一兔
•在视平线上确定测量点M （根据画面任意定）。

=====
y
1
$ 11 \ 1 1
1
七
d L 2
平面图比例1: 100
②，由灭点VP作内墙各刻度点的延长线。

•过测量点M作a、b、c、d各点的延长线与透视线相交，所得各点作垂直线与水平线，所得每格皆为1米x 1米。

③根据平面布置图画出家具的地面投影位置。

⑤完善画面细部，结束透视图做法。

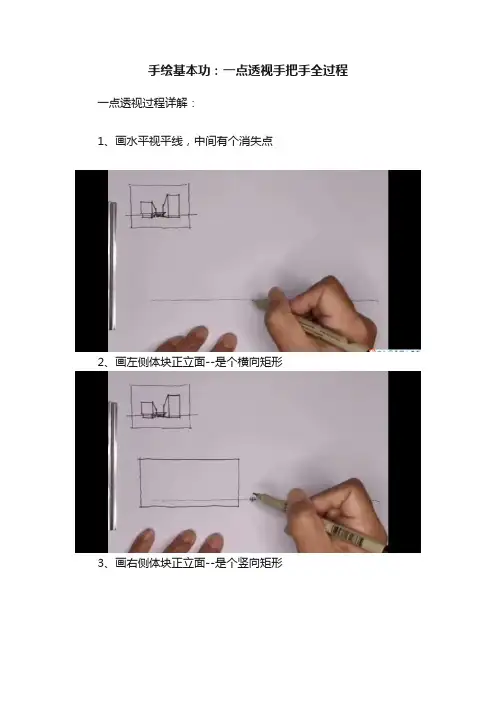

手绘基本功：一点透视手把手全过程一点透视过程详解：
1、画水平视平线，中间有个消失点
2、画左侧体块正立面--是个横向矩形
3、画右侧体块正立面--是个竖向矩形
4、画垂直于画面的体块边线--消失于一点（消失点在视平线上），画出中间体块的边线和消失线
5、画左侧体块幕墙内凹边线--画幕墙竖向分格
6、画右侧体块幕墙，右侧体块底层柱子
7、画右侧内凹体块--阳台栏板
8、画右侧体块幕墙分格--横平竖直
9、画右侧幕墙阴影（光线从右上角向左下角照射）--阴影用竖线画，排列均匀（正好可以训练一下竖线条）
10、画出周围环境--树木（概括式画法，线描形体，折线画法），画地面的道路边线（除了水平线，还有消失于视点的边线）
11、画出人物（简单概括式画法）--衬托出空间的尺度感
12、画出地面绿植（绿植的边缘也要符合透视），丰富周围树木环境
13、画面基本完成！画的问题较多请重画！！
作者：李国光建筑师。
