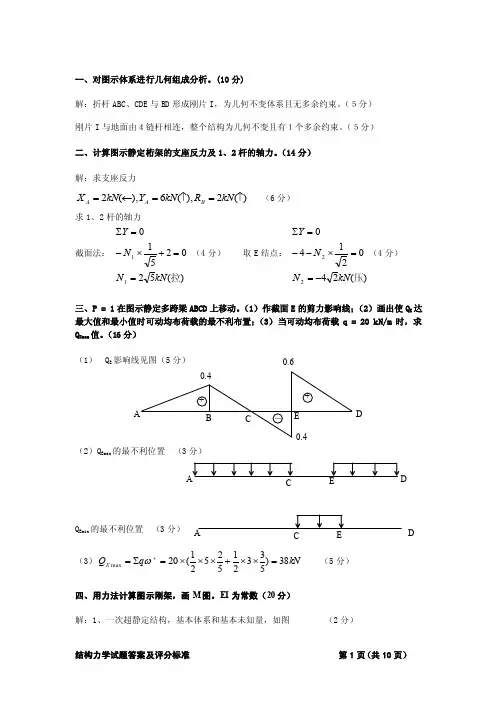

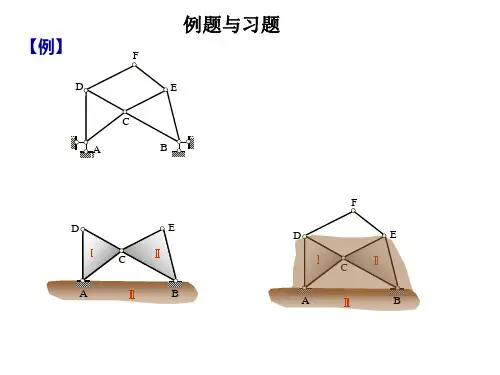

一、对图示体系进行几何组成分析。
(10分)解：折杆ABC 、CDE 与BD 形成刚片I ，为几何不变体系且无多余约束。
（５分）刚片I 与地面由４链杆相连，整个结构为几何不变且有１个多余约束。
（５分）二、计算图示静定桁架的支座反力及1、2杆的轴力。
（14分）解：求支座反力)(2),(6),(2↑=↑=←=kN R kN Y kN X B A A （6分）求1、2杆的轴力截面法： )(520251011拉kN N N Y ==+⨯-=∑ （4分） 取E 结点： )(240214022压kN N N Y -==⨯--=∑（4分）三、P = 1在图示静定多跨梁ABCD 上移动。
（1）作截面E 的剪力影响线；（2）画出使Q E 达最大值和最小值时可动均布荷载的最不利布置；（3）当可动均布荷载q = 20 kN/m 时，求Q Emax 值。
（16分）（1） Q E 影响线见图（5分）（2）Q Emax 的最不利位置 （3分）Q Emin 的最不利位置 （3分）（3）kN q Q E 38)5332152521(20max =⨯⨯+⨯⨯⨯=∑=+ω（5分）四、用力法计算图示刚架，画M 图。
EI 为常数（20分）解：1、一次超静定结构，基本体系和基本未知量，如图 （2分）A B CDE 0.4 0.6+ －+0.4C ED2、列力法方程 01111=∆+P X δ （1分）3、作图和P M M ___1 （6分） 4、计算系数、自由项EI 14411=δ （3分） EIP 8101-=∆ （3分）5、解方程 kN X 625.51= （1分）6、作M 图 （4分）五、用位移法计算图示刚架，并作M 图。
各杆EI 为常数。
（20分）解：1、以刚结点角位移为基本未知量，得基本体系 （2分）；2、绘1M P M 图（图略） （6分）3、列位移法典型方程： 01111=+P F z k (2分)（4分）图（kNm ）33.75六、用力矩分配法绘制图示连续梁的弯矩图。
一、对图示体系进行几何组成分析。
(10分)解：折杆ABC 、CDE 与BD 形成刚片I ，为几何不变体系且无多余约束。
（５分）刚片I 与地面由４链杆相连，整个结构为几何不变且有１个多余约束。
（５分）二、计算图示静定桁架的支座反力及1、2杆的轴力。
（14分）解：求支座反力)(2),(6),(2↑=↑=←=kN R kN Y kN X B A A （6分）求1、2杆的轴力截面法： )(52025111拉kN N N Y ==+⨯-=∑ （4分） 取E 结点： )(240214022压kN N N Y -==⨯--=∑（4分）三、P = 1在图示静定多跨梁ABCD 上移动。
（1）作截面E 的剪力影响线；（2）画出使Q E 达最大值和最小值时可动均布荷载的最不利布置；（3）当可动均布荷载q = 20 kN/m 时，求Q Emax 值。
（16分）（1） Q E 影响线见图（5分）（2）Q Emax 的最不利位置 （3分）Q Emin 的最不利位置 （3分）（3）kN q Q E 38)5332152521(20max =⨯⨯+⨯⨯⨯=∑=+ω（5分） 四、用力法计算图示刚架，画M 图。
EI 为常数（20分）解：1、一次超静定结构，基本体系和基本未知量，如图 （2分）A B C D E0.40.6 +－+0.4 C C D2、列力法方程 01111=∆+P X δ （1分）3、作图和P M M ___1 （6分）4、计算系数、自由项 EI 14411=δ （3分） EIP 8101-=∆ （3分） 5、解方程 kN X 625.51= （1分）6、作M 图 （4分）五、用位移法计算图示刚架，并作M 图。
各杆EI 为常数。
（20分）解：1、以刚结点角位移为基本未知量，得基本体系 （2分）；2、绘1M P M 图（图略） （6分）3、列位移法典型方程： 01111=+P F z k (2分)（4分）图（kNm ）33.75六、用力矩分配法绘制图示连续梁的弯矩图。
构造力学习题第2章平面体系的几何组成分析2-1～2-6 试确定图示体系的计算自由度。
题2-1图题2-2图题2-3图题2-4图题2-5图题2-6图2-7～2-15 试对图示体系进展几何组成分析。
假设是具有多余约束的几何不变体系，那么需指明多余约束的数目。
题2-7图题2-8图题2-9图题2-10图题2-11图题2-12图题2-13图题2-14图题2-15图题2-16图题2-17图题2-18图题2-19图题2-20图题2-21图2-11=W2-1 9-W=2-3 3-W=2-4 2-W=2-5 1-W=2-6 4-W=2-7、2-8、2-12、2-16、2-17无多余约束的几何不变体系2-9、2-10、2-15具有一个多余约束的几何不变体系2-11具有六个多余约束的几何不变体系2-13、2-14几何可变体系为2-18、2-19 瞬变体系2-20、2-21具有三个多余约束的几何不变体系第3章静定梁和静定平面刚架的内力分析3-1 试作图示静定梁的内力图。
〔a〕〔b〕(c) (d)习题3-1图3-2 试作图示多跨静定梁的内力图。
〔a〕〔b〕(c)习题3-2图3-3～3-9 试作图示静定刚架的内力图。
习题3-3图习题3-4图习题3-5图习题3-6图习题3-7图习题3-8图习题3-9图3-10 试判断图示静定构造的弯矩图是否正确。
(a)(b)(c)(d)局部习题答案3-1〔a 〕m kN M B ⋅=80〔上侧受拉〕，kN F RQB 60=，kN F L QB 60-=〔b 〕m kN M A ⋅=20〔上侧受拉〕，m kN M B ⋅=40〔上侧受拉〕，kN F RQA 5.32=，kN F L QA 20-=，kN F LQB 5.47-=，kN F R QB 20=(c)4Fl M C =〔下侧受拉〕，θcos 2F F L QC =3-2 (a)0=E M ，m kN M F ⋅-=40〔上侧受拉〕，m kN M B ⋅-=120〔上侧受拉〕〔b 〕m kN M RH ⋅-=15(上侧受拉)，m kN M E ⋅=25.11〔下侧受拉〕〔c 〕m kN M G ⋅=29(下侧受拉)，m kN M D ⋅-=5.8(上侧受拉)，m kN M H ⋅=15(下侧受拉) 3-3 m kN M CB ⋅=10〔左侧受拉〕，m kN M DF ⋅=8〔上侧受拉〕，m kN M DE ⋅=20〔右侧受拉〕 3-4 m kN M BA ⋅=120〔左侧受拉〕3-5 m kN M F ⋅=40〔左侧受拉〕，m kN M DC ⋅=160〔上侧受拉〕，m kN M EB ⋅=80(右侧受拉) 3-6 m kN M BA ⋅=60〔右侧受拉〕，m kN M BD ⋅=45〔上侧受拉〕，kN F QBD 46.28=3-7 m kN M C ⋅=70下〔左侧受拉〕，m kN M DE ⋅=150〔上侧受拉〕，m kN M EB ⋅=70(右侧受拉) 3-8 m kN M CB ⋅=36.0〔上侧受拉〕，m kN M BA ⋅=36.0〔右侧受拉〕 3-9 m kN M AB ⋅=10〔左侧受拉〕，m kN M BC ⋅=10〔上侧受拉〕 3-10 〔a 〕错误 〔b 〕错误 〔c 〕错误 〔d 〕正确第4章 静定平面桁架和组合构造的内力分析4-1 试判别习题4-1图所示桁架中的零杆。
第二章 结构的几何组成分析2-1 分析图2-27所示平面桁架的几何不变性，并计算系统的多余约束数。
3571(a)(a)解：视杆为约束，结点为自由体。
C ＝11，N ＝7×2＝14f =11－7×2＋3=0该桁架布局合理，不存在有应力的杆，故为无多余约束的几何不变系。
(b)(b)解：视杆和铰支座为约束，结点为自由体。
C ＝9＋2＋1＝12，N ＝6×2＝12f ＝12－6×2＝0该桁架布局合理，不存在有应力的杆，故为无多余约束的几何不变系。
(c)(c)解：视杆和铰支座为约束，结点为自由体。
C ＝10＋2×2＝14，N ＝6×2＝12ｆ＝14－12＝2该桁架为有两个多余约束的几何不变系。
1217(d)(d)解：视杆和铰支座为约束，结点为自由体。
C ＝30＋3＝33，N ＝17×2＝34ｆ＝33－34＝-1故该桁架为几何可变系。
8(e)(e)解：视杆为约束，结点为自由体。
C ＝13，N ＝8×2＝16ｆ＝13－16＋3＝0将1-2-3-4、5-6-7-8看作两刚片，杆3-6、杆2-7、杆4-5相互平行，由两刚片原则知，为瞬时可变系统。
6(f)(f)解：视杆和固定铰支座为约束，结点为自由体。
C ＝22＋3×2＝28，N ＝14×2＝28ｆ＝28－28＝0将12-13-14、7-11-12、1-2-3-4-5-6-7-8-9-10看作三刚片，三刚片由铰7、铰12、铰14连结，三铰共线，故该桁架为瞬时可变系统。
(g)(g)解：视杆和固定铰支座为约束，结点为自由体。
C＝24＋4×2＝32，N＝16×2＝32ｆ＝32－32＝0由于杆15-14-3、杆12-11-4、杆9-5相交于一点，故该桁架为瞬时可变系。
(h)(h)解：视杆和固定铰支座为约束，结点为自由体。
C＝12＋2×2＝16，N＝8×2＝16ｆ＝16－16＝0该桁架布局合理，加减二元体之后，无有应力的杆，故该桁架为无多余约束的几何不变系。

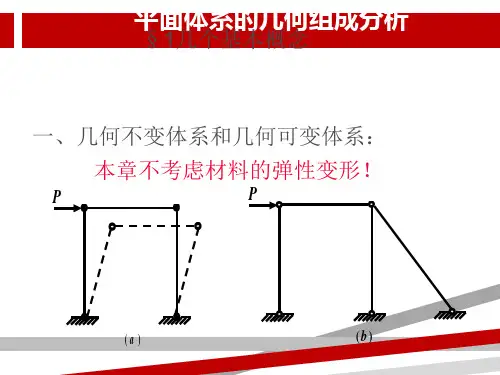

《结构力学》平面体系的几何组成分析知识重点及习题解析一、基本概念1.1、几何不变体系若不考虑材料变形，在任意荷载作用下几何形状和位置均能保持不变的体系。
1.2、几何可变体系即使不考虑材料变形，在很小的荷载作用下，也会发生机械运动而不能保持原有几何形状和位置的体系。
1.3、瞬变体系原可发生形状或位置的改变，但经微小位移后即转化为几何不变的体系。
1.4、刚片平面杆件体系中的几何不变的部分，也可以是一根杆件或大地等。
1.5、虚铰连接两个刚片的两根链杆的作用相当于在其交点处的一个单铰，不过这个铰的位置随着链杆的转动而改变，这种铰称为虚铰。
1.6、自由度物体运动时可以独立变化的几何参数的数目，也即确定物体位置所需的独立坐标数目。
1.7、约束减少自由度的装置，称为联系或约束。
1.8、必要约束能改变体系自由度的约束，也即使体系成为几何不变而必须的约束。
1.9、多余约束不能减少体系自由度的约束。
1.10、计算自由度并非体系的真实自由度，而是体系的自由度数目减约束数目。
计算公式如下：W=3m-（2h+r）式中W一计算自由度；m一刚片数；h—单铰数，连接n个杆件的复铰相当于n-1个单铰；r—支座链杆数。
对于铰结链杆体系，还可用如下公式计算：W=2j-（b+r）式中j一结点数；b一杆件数二、几何不变体系的基本组成规则2.1、三刚片规则三个刚片用不在不同一条直线上的三个单铰两两铰连，组成的体系是几何不变的。
2.2、二刚片规则两个刚片用一个铰和一根不通过此铰的链杆相连，为几何不变体系；或者两个刚片用三根不全平行也不交于同一点的链杆相连，为几何不变体系。
2.3、二元体规则在一个体系上增加或拆除二元体，不会改变原有体系的几何构造性质。
三、几何构造与静定性的关系所谓体系的静定性，是指体系在任意荷载作用下的全部反力和内力是否可以根据静力平衡条件确定。
静定结构的几何构造特征是几何不变且无多余约束，而有多余约束的几何不变体系则是超静定结构。

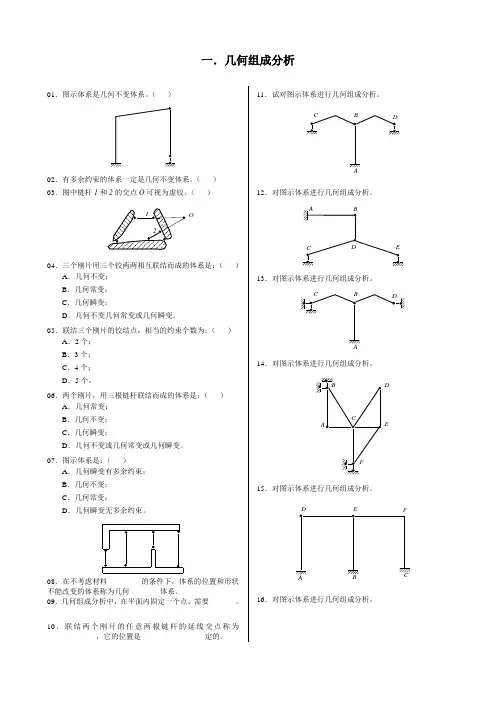

第一章平面体系的几何组成分析一判断题1. 几何瞬变体系产生的运动非常微小并很快就转变成几何不变体系，因而可以用作工程结构。
（×）2. 两刚片或三刚片组成几何不变体系的规则中，不仅指明了必需的约束数目，而且指明了这些约束必需满足的条件。
（√)3。
计算自由度W小于等于零是体系几何不变的充要条件.（×）4. 三个刚片由三个铰相联的体系一定是静定结构.（×)5。
有多余约束的体系一定是超静定结构。
(×）6。
平面几何不变体系的三个基本组成规则是可以相互沟通的.（√）7。
三刚片由三个单铰或任意六根链杆两两相联，体系必为几何不变。
（×）8. 两刚片用汇交于一点的三根链杆相联，可组成几何不变体系.（×）9。
若体系计算自由度W〈0，则它一定是几何可变体系。
(×）10。
有多余约束的体系一定是几何不变体系.（×）11。
几何不变体系的计算自由度一定等于零.(×)12。
几何瞬变体系的计算自由度一定等于零。
（×)13. 图中链杆1和2的交点O可视为虚铰。
(×）题13图二选择题1. 图示体系为:（A）A．几何不变无多余约束 B．几何不变有多余约束 C．几何常变 D．几何瞬变题1图题2图2。
图示体系为：（B）A．几何不变无多余约束 B．几何不变有多余约束 C．几何常变 D．几何瞬变3. 图示体系是（B）A．无多余联系的几何不变体系 B．有多余联系的几何不变体系C．几何可变体系 D．瞬变体系题3图4。
图示体系的几何组成为（B）A．几何不变无多余约束 B．几何不变有多余约束 C．瞬变体系 D．可变体系题4图5. 图示平面体系的几何组成为（C)A。
几何不变无多余约束 B。
几何不变有多余约束 C.瞬变体系 D.几何可变体系题5图6. 图示体系为（A）A。
几何不变,无多余约束 B.几何不变,有多余约束 C。
几何常变 D。
几何瞬变题6图题7图7. 图示体系为（D）A。

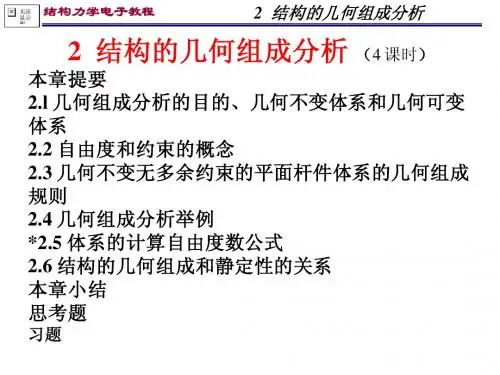

2 结构的几何组成分析判断题几何不变且无多余约束的体系其自由度必定等于零。
( )体系的自由度小于或等于零是保证体系为几何不可变的必要和充分条件。
( )三个刚片之间只要用三个铰两两相连，就能构成无多余约束的几何不变体系。
( )在任何情况下，在几何不变体系上去掉一个二元体，所余体系仍然是几何不变的。
( )一个点与一个刚片之间用两根链杆相连，则一定构成几何不变体系。
( )在某些特殊情况下，几何可变体系加上一个二元体后可以变为几何不变体系。
( )如体系在去掉某个约束后能承受特殊荷载而平衡，说明原体系中该约束为多余约束。
( )超静定结构中的多余约束是为保持杆件体系的几何不变性而设置的。
( )超静定结构设置多余约束的目的之一是调整结构的内力分布。
( )填空题一个点在平面上有＿＿＿个自由度；一个刚片在平面上有＿＿＿个自由度。
一个平面体系中有两个刚片，用单铰相联，则其自由度为＿＿＿＿。
图示支座简图各相当于几个约束，在各图上标出可能出现的约束反力。
(a)＿＿＿个约束；(b)＿＿＿个约束。
(a)图示支座简图各相当于几个约束，在各图上标出可能出现的约束反力。
(a)＿＿＿个约束；(b)＿＿＿个约束。
(b)图示结构一共设置了五个支座链杆，对于保持其几何不变来说有＿＿＿个多余约束，其中第＿＿＿根链杆是必要约束。
在任何情况下，几何可变体系上增加一个二元体后构成的体系总是＿＿＿＿＿＿＿体系。
若两刚片由三根链杆相连构成无多余约束的几何不变体系，则三根链杆的空间位置必须满足＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
指出图示体系的几何组成性质。
答案＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
指出图示体系的几何组成性质。
答案＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
指出图示体系的几何组成性质。
答案＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
指出图示体系的几何组成性质。
答案＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
指出图示体系的几何组成性质。
答案＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
指出图示体系的几何组成性质。
