解读消防排烟风机型号参数

Dz系列通风机和F系列高温消防排烟轴流风机介绍来源：Dz系列通风机采用从声源入手，低转速，高压力系数的设计方法，研制成宽叶片，大弦长，空间扭曲倾斜式叶型，配用风机专用电机，具有明显的噪声低，风量大，耗电省，振动小，外形美观等优点，是一种高效，节能型轴流风机。

广泛适用于厂房，仓库，办公室，住宅等场所的壁式排风，管道送风。

本系列风机有三种型式：DZ－11型壁式，DZ－12型岗位式，ZD－13管道式。

特殊场合按用户要求可加式成网罩，弯头或自垂百叶形式工。

本系列风机一般配用三相电机，按用户要求对0.55KW以下可配用单相电机。

可根据输送介质要求制成防腐，防爆型：FDZ为防腐型轴流通风机，用于输送有腐蚀性的气体；BDZ为防爆型轴流通风机，用于输送易燃易爆的气体。

FBDZ为防腐防爆型轴流通风机，用于输送有腐蚀性且易燃易爆的气体。

Dz系列通风机采用从声源入手，低转速，高压力系数的设计方法，研制成宽叶片，大弦长，空间扭曲倾斜式叶型，配用风机专用电机，具有明显的噪声低，风量大，耗电省，振动小，外形美观等优点，是一种高效，节能型轴流风机。

广泛适用于厂房，仓库，办公室，住宅等场所的壁式排风，管道送风。

本系列风机有三种型式：DZ－11型壁式，DZ－12型岗位式，ZD－13管道式。

特殊场合按用户要求可加式成网罩，弯头或自垂百叶形式工。

本系列风机一般配用三相电机，按用户要求对0.55KW以下可配用单相电机。

可根据输送介质要求制成防腐，防爆型：FDZ为防腐型轴流通风机，用于输送有腐蚀性的气体；BDZ为防爆型轴流通风机，用于输送易燃易爆的气体。

FBDZ为防腐防爆型轴流通风机，用于输送有腐蚀性且易燃易爆的气体。

HTF系列高温消防排烟轴流风机产品型号说明：1、风机的性能表中列出的性能是最高效率范围内的性能，按风量分为五个性能工况点，选用时按性能表为准。

出厂的风机合格品是在额定风量下，全压值误差不超过±5%，性能选用表是标准状态下的性能，无论技术文件或定货要求的性能均以标准状态为准。

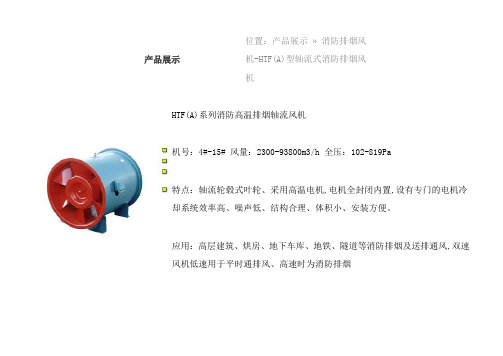

产品展示位置：产品展示» 消防排烟风机-HTF(A)型轴流式消防排烟风机HTF(A)系列消防高温排烟轴流风机机号：4#-15# 风量：2300-93800m3/h 全压：102-819Pa特点：轴流轮毂式叶轮、采用高温电机,电机全封闭内置,设有专门的电机冷却系统效率高、噪声低、结构合理、体积小、安装方便。

应用：高层建筑、烘房、地下车库、地铁、隧道等消防排烟及送排通风,双速风机低速用于平时通排风、高速时为消防排烟HTF系列正压风机产品型号说明：1、中汇正压送风机的性能表中列出的性能是最高效率范围内的性能，按风量分为五个性能工况点，选用时按性能表为准。

出厂的风机合格品是在额定风量下，全压值误差不超过± 5%，性能选用表是标准状态下的性能，无论技术文件或定货要求的性能均以标准状态为准。

2、中汇正压送风机安装方式可分为卧式和屋顶式，如对风量、全压、安装尺寸等性能有特殊要求时，中汇空调公司将为您另行设计生产。

3、HTF—Ⅰ、HTF—Ⅱ表示常压型消防高温排烟专用风机，叶型采用轴流式：HTF—Ⅰ（单速）和HTF—Ⅱ（双速）两种；HTF—Ⅲ、HTF—Ⅳ表示中压消防高温排烟专4、HTF—X为消音型消防高温排烟专用风机，用户可根据实际需要选用不同的种类。

5、HTF—W系列屋顶式消防高温排烟专用风机，用户可根据实际需要选用阻燃型玻璃钢风帽或钢制风帽。

6、HTF—D为低压型消防高温排烟专用风机。

7、特别说明：GYF与HTF系列风机是中汇空调公司同类产品.PYHL-14A系列混流式消防高温排烟机（正压送风机）中汇空调PYHL-14A系列混流式正压送风机是介于轴流式和离心式风机之间的一种新型风机，相同机号风量较离心风机大，风压较轴流风机高，具有效率高、节能、低噪声、安装方便等特点。

中汇正压送风机主要有叶轮、风筒、进口集流器、导叶、电动机等部件组成。

叶轮采用有子午加速特点的扭曲形叶片焊接在轮毂上，经动平衡检验，超速试验，中汇正压送风机具有良好的空气性能。

[资料]各种风机型号介绍大全（图文并茂）-GDF系列离心式管道风机2013-3-7 09:41 上传下载附件 (9.59 KB)一、特点GDF系列离心式管道风机，系本厂吸取国内先进技术的基础上加以改进制成的新型产品，该产品可直接与风管连接，性能好，运行平稳人，噪声低，结构合理紧凑，安装方便，是九十年代填补国内空白替代进口产品。

2013-3-7 09:41 上传下载附件 (73.36 KB) 2013-3-7 09:42 上传下载附件 (56.41 KB) CF系列厨房排烟管道风机2013-3-7 09:43 上传下载附件 (17.09 KB)该系列风机具有管道式外型，电机安装在风机外面，使高温管道的油烟同电机完全隔离，从而确保电机长时间安全运转，使用寿命比其他型式风机有了极大提高。

具有噪声低、耐高温性能优良、效率高、安装清洗方便等特点。

输送介质温度在200℃条件下连续运行60分钟以上，输送介质温度80℃时可长期连续运行不损坏。

主要用于高级民用建筑、厨房、烘箱等高温介质的通风排风。

一方面改变了以往国内无专用厨房风机的局面；别一方面保证了厨房的噪声低、无污染。

CF系列厨房排烟管道风机均为水平方向，且进、出风口都为方形，同管道联接非常方便。

该风机可同高效厨房油烟专用净化器配套使用，也可作为管道风机单独使用。

CF系列厨房排烟管道风机性能参数表（1）2013-3-7 09:47 上传下载附件 (47.87 KB)CF系列厨房排烟管道风机性能参数表（2）2013-3-7 09:47 上传下载附件 (84.37 KB)CF系列厨房排烟管道风机性能参数表（3）2013-3-7 09:48 上传下载附件 (84.05 KB)DJF、SR900人防风机性能参数表一、DJF、SR900人防风机性能参数表2013-3-7 09:50 上传下载附件 (44.36 KB)二、外形示图2013-3-7 09:50 上传下载附件 (25.81 KB)三、人防通风系统及附件介绍2013-3-7 09:51 上传下载附件 (11.2 KB)1、进风消波悬殊摆活门2、LP滤尘器3、手动密封阀门4、预滤器5、软管接头6、过滤吸收器7、电动脚踏(手摇)二用风机8、风量调节阀9、FX-Ⅰ风量显示器(或风量测点)10、FY 自动排气阀a、阻力测点2013-3-7 09:52 上传下载附件 (47.8 KB)2013-3-7 09:53 上传下载附件 (42.39 KB)DWT系列屋顶风机的特点（介绍）2013-3-7 09:53 上传下载附件 (12.96 KB)一、DWT系列屋顶风机特点1、规格型式多，应应范围广：可根据使用场合的压力、风量和噪声的不同要求，选用以下三种型式风机：A、轴流式屋顶风机：型号为DWT-Ⅰ型，宜用于中低压、大流量的使用场合。

GYF系列消防排烟风机特点
一、由于新型高层建筑功能复杂，起火因素多，火势蔓延快，疏散和扑救难度高的特点，我公司
推岀了符合《高层民用建筑设计防火规范》GB50045-95及《汽车库、修车库、停车场设计防火规范》GB50067--97的第三代GYF系列消防排烟风机。

二、我公司与中国科学院、中国建筑科学院、北京市消防局消防科学院研究所有关专家共同开发
研制岀的高效风机突岀优点：
1、>10号的风机在保证与其它厂家空气动力性能相同情况下，电机容量及转速均比其它厂家降
低一个档次，以11号为例，其它厂家装机容量18.5kw转速1450转分而我公司为15kw，转速960转分，因而更节能，更耐用。

2、我公司所有排烟风机LsA<25dB(国家规定W 35dB)
3、冷却系统可以保证通过风机的烟气》400 C时连续运转》2小时，(国家规定W 280 C , 运行30分钟)GYF型系列消防排风机自94年至今连年在《全国给排水及消防产品展览会》上获一金奖。

4、立式和双速II型消防烟风机荣获二项国家专利( 94 3 02511.7) (95 212969.8)
5、GYF系列消防排烟风机由北京市消防局消防科学研究所监制，并得到全国各省消防部门的认可。

GYF系列消防排烟风机技术参数。

HTF(A)型轴流式排烟风机机号：4#-15# 风量：2300-93800m3/h 全压：102-819Pa特点：轴流轮毂式叶轮、采用高温电机，电机全封闭内置，设有专门的电机冷却系统效率高、噪声低、结构合理、体积小、安装方便。

应用：高层建筑、烘房、地下车库、地铁、隧道等消防排烟及送排通风，双速风机低速用于平时通排风、高速时为消防排烟机号转速(rpm)风量(m3/h)风压(Pa)单速功率(kW)双速功率(kW)噪声dB(A)重量(Kg)4 29006500520046004104905201.51.8/1.377 76 14503250260023001021221300.55 73 694.5 2900790058005005105906702.22.4/278 88 14503950290025001271471670.75 74 805 290098248861681751061075233/2.480 110 14504912443134101271531881.1 75 965.5 290015200120001090039859262144/386 135 **** **** 100 1.5 75 115注：双速风机重量参考同号中高速风机的重量。

HTF(A)型风机外尺寸表(单位:mm)注:屋顶式风机基础高度应≥250mm注：消声器长度可根据用户要求及消声量选取，除表中规定尺寸外，也可选择所需尺寸。

风机使用说明你所在的位置：首页>使用说明（一）特别注意事项1、风机外壳或电机外壳的接地必须可靠，禁止反方向旋转，禁止超额定电流运行，禁止缺相运行；2、风机轴承加油次数不少于1000小时/次，禁止在运转中维护风机。

（二）收货检验及风机安装前准备1、风机开箱前应检查包装是否完整无损，风机的铭牌参数是否符合要求，各随带附件是否完整齐全。

2、仔细检查风机在运输过程中有无变形或损坏,紧固件是否松动或脱落，叶轮是否有擦碰现象，并对风机各分零件进行检查。

htf消防排烟风机型号参数
HTF-型消防高温排烟风机是一种特殊用途的风机，主要用于消防排烟系统中，具有排烟、防火、耐高温等特点，下面是其主要性能参数：
风量：HTF-型消防高温排烟风机的风量范围为1000m³
/h~120000m³/h。

风压：该型号的风压范围为300Pa~2500Pa，可根据具体需求进行调整。

噪音：由于消防排烟风机通常需要长时间运行，因此噪音是一个非常重要的考虑因素。

HTF-型消防高温排烟风机的噪音控制在85分贝以下，保证了使用时的舒适度。

电机功率：HTF-型消防高温排烟风机的电机功率范围为
0.55kW~75kW，不同功率的电机可以适应不同风量和风压的需求。

适用温度：该型号的风机适用温度为-20℃~400℃，能够满足大多数消防排烟系统的使用需求。

防爆等级：HTF-型消防高温排烟风机防爆等级为ExdIIBT4，能够在有爆炸性气体的环境中安全使用。

总的来说，HTF-型消防高温排烟风机是一款性能可靠、安全高效的风机，非常适合用于消防排烟系统中。

一．HTF（GYF）系列消防高温排烟轴流通风机概述、特点（1）HTF（GYF）系列消防高温排烟轴流通风机，由xx交通大学和xx亿通风机有限公司联合研制共同开发，具有性能优良，耐高温性能良好，效率高，占地比离心风机少，安装方便等特点。

（2）HTF（GYF）系列消防高温排烟轴流通风机经“国家消防装备质量监督检验中心“检测合格，其性能达到国内领先水平，经全国三十多个省市的消防部门认可。

该风机畅销xx，xx，xx经，xx，xx，xx，xx，xx，xx，xx，xx，xx，xx，xx，xx，xx，xx，xx，xx，xx，xx，xx，xx，xx，xx等全国各省（市），自治区。

（3）耐高温性能优良：风机测试符合GBJ45－82消防规范标准要求，风机采用独特设计，耐高温电机内置，配置电机冷却系统，能在300氏摄度高温条件下连续运行100分钟以上，100氏摄度温度条件下连续20小时/次不损坏，广泛应用于高级民用建筑，烘箱，地下车库，隧道等场合；（4）适用范围广：可以根据高级民用建筑的不同要求，采用变速或多速驱动形式，心达到一机两用（即常用通排风和消防时高温排烟）的目的；叶型分为轴流式（HTF（GYF）-I,II）和混流式HTF（GYF）－IG，亦可制作屋顶式，消音式。

（5）效率高：本系列风机采用先进的CAD软件经多目标优化设计研制开发的新产品，以实测表明风机效率大于80%，部分大机号大于85%，并具有效率曲线平坦的特点，有利于节能;(6)安装方便，占地较离心风机少：该风机基本形式为轴流式风机或混流式风机，可直接与风管连接或墙壁安装，安装形式可采用垂直或水平式。

很大程度上节省了占地面积。

二．HTF（GYF）系列消防高温排烟轴流通风机性能的选择和型号说明三．HTF（GYF）－I型消防高温排烟轴流风机参数表四．HTF（GYF）－II型双速消防高温排烟轴流通风机性能参数表(1)四．HTF（GYF）－II型双速消防高温排烟轴流通风机性能参数表(2) 五．HTF（GYF）－I，II系列消防高温排烟通风机外形及安装尺寸表。

HTF(A)消防高温排烟轴流风机一、特性及应用HTF(A)消防高温排烟轴流风机采用CAD软件多目标优化设计，选配模压轴流叶轮，内置高温电机，配设专门的电机冷却系统。

选用双速电机直联传动，达到一机两用（即平时送排通风和消防使用时高温排烟），配设电控箱后可远程自动控制。

具有耐高温性能优良、效率高、体积小、安装简便（水平、垂直、吊装均可）等优点，广泛应用于高层建筑、烘房、地下车库、地铁、隧道等场合消防排烟和送排通风。

按GA211-1999消防风机耐高温试验方法，能在400℃高温条件下连续运行100分钟以上，介质温度100℃条件下连续运行20小时／次不损坏，已被全国各大城市消防部门认可采用。

本系列风机可根据安装使用场合的要求，外设消音箱体，制成HTF（A）-X箱形消防排烟风机。

二、型号说明HTF(A) - X - Ⅱ- 8 W代表屋顶式，常规无字符机号(叶轮直径分米数)型号(Ⅰ为单速,Ⅱ为双速，III为高压型)结构形式（X为箱形，常规无字符）消防高温排烟轴流风机三、HTF(A)-Ⅰ（Ⅱ）型性能参数机号NO.转速(r/min风量(m3/h)风压(Pa)单速功率(kW)双速功率(kW)噪声dB(A)重量(kg)3.5 29006122500835002053685521.11.1/0.8576 65 145030602500175051901350.37 72 624 29006500520046004104905201.51.8/1.377 76 14503250260023001021221300.55 73 694.5 29007900580050005105906702.22.4/278 881450 3950 127 0.75 74 80机号NO.转速(r/min)风量(m3/h)风压(Pa)单速功率(kW)双速功率(kW)噪声dB(A)重量(kg)5.5290015200120001090039859262144/3.386 13514507600600054501001481551.5 75 115629001609015102131975106107605.55.5/4.586 16414508045755165991271531901.5 75 1306.514502150018000153004256206805.55.5/488 180960 14235 187 2.2 80 165注：双速风机的重量参考同号中高速风机的重量。

二、风机的结构特征风机主要由叶轮、机壳、进口集流器、导流片、电动机等部件组成。

叶轮采用具有子午加速特征的数个扭曲翼形叶片焊接在锥形轮毂上，经动平衡校验，超速试验，有良好的空气动力性能。

机壳采用圆筒形，与具有消音功能的集流器联接成整体，出风口装有导流片，具有良好的气流分布，压力稳定。

风机设计有二次进风，以降低电机的环境温度。

三、风机的用途1. 应用场所：可应用于隧道、地下车库、冶金等高温排烟的场所，在失火情况下，能迅速排烟降温，协助消防人员及时进入灾区灭火，是消防安全的必备设施。

2. 输送气体的种类：空气和其它不自燃的、对人体无害的、对钢材无腐蚀性的气体，在特殊环境中，可选用防爆型混流风机。

3. 气体的杂质：气体内不允许有粘性物质，所含尘土及硬质颗粒物不大于150mg/m3。

4. 气体的温度：不得超过80℃。

四、风机性能的选择1. 风机的性能在性能表上查阅,表中列出的性能是最高效率范围内的性能，按流量分为五个性能点，选用时按性能表为准。

2. 出厂的风机合格品性能在额定流量下全压不超过±5%。

3. 性能选用表是标准状态下的性能，无论技术文件或定货要求的性能均按标准状态为准，标准状态大气β=101325Pa，t=20℃，相对湿度ψ=50%。

当实际使用条件与上述不符合时按有关公式进行换算。

4. 风机安装方式可分为立式和卧式，如需立式安装请在订货时注明，如在流量、压力、安装尺寸等性能参数上有特殊要求时，本公司将为您另行设计生产。

5.PYHL-14A（HTF-B）型高温排烟混流式通风机的流量数值为280℃高温空气流量值，比平常选用HL3-2A通风机的流量值+5%。

6. 风机代号定义：五、风机的安装1. 风机安装时应对各部件进行全面检查，机件是否完整，各部件联接是否紧固。

2. 风机安装时注意保持风机的水平位置，对风机与地基的结合面和出风管的联接等，应调整使之自然吻合不得有强行联接，不允许将管道重量加在风机的部件上。

GYF系列消防排烟风机特点
一、由于新型高层建筑功能复杂，起火因素多，火势蔓延快，疏散和扑救难度高的特点，我公司
推岀了符合《高层民用建筑设计防火规范》GB50045-95及《汽车库、修车库、停车场设计防火规范》GB50067--97的第三代GYF系列消防排烟风机。

二、我公司与中国科学院、中国建筑科学院、北京市消防局消防科学院研究所有关专家共同开发
研制岀的高效风机突岀优点：
1、>10号的风机在保证与其它厂家空气动力性能相同情况下，电机容量及转速均比其它厂家降
低一个档次，以11号为例，其它厂家装机容量18.5kw转速1450转分而我公司为15kw，转速960转分，因而更节能，更耐用。

2、我公司所有排烟风机LsA<25dB(国家规定W 35dB)
3、冷却系统可以保证通过风机的烟气》400 C时连续运转》2小时，(国家规定W 280 C , 运行30分钟)GYF型系列消防排风机自94年至今连年在《全国给排水及消防产品展览会》上获一金奖。

4、立式和双速II型消防烟风机荣获二项国家专利( 94 3 02511.7) (95 212969.8)
5、GYF系列消防排烟风机由北京市消防局消防科学研究所监制，并得到全国各省消防部门的认可。

GYF系列消防排烟风机技术参数。
