结构审查技术性审查要点

结构施工图审查要点一、基础要求：1、永久荷载、可变荷载的取值是否与总平面图一致。

2、建筑结构安全等级、设计使用年限的确定是否合理；地震设防区的建筑，其抗震设防类别、地震设防烈度的确定是否符合规定。

3、所采用的结构材料及其强度等级、计算指标是否符合规定要求。

4、是否正确应用《岩土工程勘察报告》成果；是否避开抗震危险地段，建在不利地段区是否采取有效措施。

5、温度伸缩缝、沉降缝和防震逢的设置与处理是否符合规范要求。

（当采取可靠技术措施后,温度伸缩逢最大间距限值可适当放宽,但不宜超过限值的20%）。

6、主楼与群房关系的技术处理是否得当。

7、建筑设计是否符合抗震概念设计的要求。

对不规则的建筑结构是否采用符合实际的空间结构计算模型,其薄弱部位的抗震构造措施是否合理、有效.8、采用的结构体系是否合理、可靠。

9、选用的标准图是否正确、安全。

10．对不便用图表示的内容是否作出准确说明。

11．楼(屋）面板、楼梯板的厚度和予应力构件是否符合防火极限要求。

二、场地、地基与基础：1、是否根据建筑类别和场地类别正确调整抗震措施（包括抗震构造措施).2、软土地基、山区地基和液化土的处理方法及相应技术措施是否合理、有效，能否满足结构安全要求。

3、人工地基的处理方法和施工检测要求是否符合规定。

4、基础的有效埋置深度是否规范规定的最小深度.5、基础类型的确定及其构造是否安全、可靠、可行.6、桩基的沉桩方法及终止成桩的条件是否安全和符合环保要求。

7、基桩的平面布置是否符合最小桩距规定,桩及桩基承台的构造是否合理、安全。

8、一个独立结构单元是否为同一基础型式，持力层是否在性质不同的地基土.9、是否存在局部地下室；地下室抗震等级的确定、地下室底板为板筏时的内力计算与配筋构造、后浇带的设置与构造是否符合规定。

三、多层及高层钢筋砼结构：1、结构高度、高宽比是否符合适用条件。

2、框架、抗震墙的抗震等级，是否符合规范规定。

3、框架是否连续而不中断，是否存在不成榀“框架";框架—-抗震墙结构的抗震墙周边是否设“端柱”.4、房屋的转角处是否设柱(或墙）.5、部分框架抗震墙结构的转换层、框支层和作为上部结构嵌固部位的地下室顶板,其构造是否符合安全和抗震要求。

⾼层结构超限审查要点超限⾼层建筑⼯程抗震设防专项审查技术要点⼀、房屋⾼度(m)超过下列规定的⾼层建筑⼯程注：当平⾯和竖向均不规则(部分框⽀结构指框⽀层以上的楼层不规则)时，其⾼度应⽐表内数值降低⾄少10%；⼆、同时具有下列三项及以上不规则的⾼层建筑⼯程(不论⾼度是否⼤于表⼀)注:深凹进平⾯在凹⼝设置连梁，其两侧的变形不同时仍视为凹凸不规则，不按楼板不连续中的开洞对待；序号a、b不重复计算不规则项；局部的不规则，视其位置、数量等对整个结构影响的⼤⼩判断是否计⼊不规则的⼀项。

三、具有下列某⼀项不规则的⾼层建筑⼯程(不论⾼度是否⼤于表⼀)注：仅前后错层或左右错层属于表⼆中的⼀项不规则，多数楼层同时前后、左右错层属于本表的复杂连接；表四、其他⾼层建筑注：表中⼤型建筑⼯程的范围，参见《建筑⼯程抗震设防分类标准》GB 50223说明：1、当规范、规程修订后，最⼤适⽤⾼度等数据相应调整。

2、具体⼯程的界定遇到问题时，可从严考虑或向全国、⼯程所在地省级超限⾼层建筑⼯程抗震设防专项审查委员会咨询。

附录⼆：超限⾼层建筑⼯程抗震设防专项审查申报表项⽬1.基本情况(包括：建设单位，⼯程名称，建设地点，建筑⾯积，申报⽇期，勘察单位及资质，设计单位及资质，联系⼈和⽅式等)2.抗震设防标准(包括：设防烈度或设计地震动参数，抗震设防分类等)3.勘察报告基本数据(包括：场地类别，等效剪切波速和覆盖层厚度，液化判别，持⼒层名称和埋深，地基承载⼒和基础⽅案，不利地段评价等)4.基础设计概况(包括：主楼和裙房的基础类型，基础埋深，地下室底板和顶板的厚度，桩型和单桩承载⼒，承台的主要截⾯等)5.建筑结构布置和选型(包括：主楼⾼度和层数，出屋⾯⾼度和层数，裙房⾼度和层数，特⼤型屋盖的尺⼨；防震缝设置；建筑平⾯和竖向的规则性；结构类型是否属于复杂类型；特⼤型屋盖结构的形式；混凝⼟结构抗震等级等)6.结构分析主要结果(包括：计算软件；总剪⼒和周期调整系数，结构总重⼒和地震剪⼒系数，竖向地震取值；纵横扭⽅向的基本周期；最⼤层位移⾓和位置、扭转位移⽐；框架柱、墙体最⼤轴压⽐；构件最⼤剪压⽐和钢结构应⼒⽐；楼层刚度⽐；框架部分承担的地震作⽤；时程法的波形和数量，时程法与反应谱法结果⽐较，隔震⽀座的位移；⼤型空间结构屋盖稳定性等)7.超限设计的抗震构造(包括：结构构件的混凝⼟、钢筋、钢材的最⾼和最低材料强度；关键部位梁柱的最⼤和最⼩截⾯，关键墙体和筒体的最⼤和最⼩厚度；短柱和穿层柱的分布范围；错层、连体、转换梁、转换桁架和加强层的主要构造；关键钢结构构件的截⾯形式、基本的连接构造；型钢混凝⼟构件的含钢率和构造等)8.需要重点说明的问题(包括：性能设计⽬标简述；超限⼯程设计的主要加强措施，有待解决的问题，试验结果等)注：填表⼈根据⼯程项⽬的具体情况增减，⾃⾏制表，以下为⽰例。

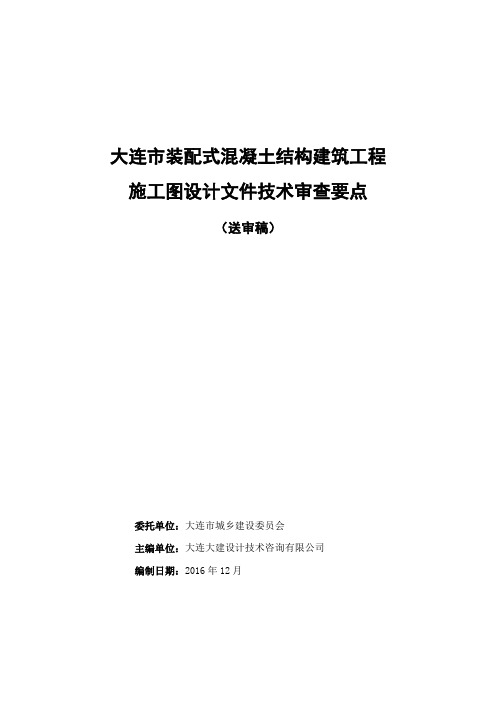

大连市装配式混凝土结构建筑工程施工图设计文件技术审查要点（送审稿）委托单位：大连市城乡建设委员会主编单位：大连大建设计技术咨询有限公司编制日期：2016年12月前言受大连市城乡建设委员会的委托，组织本公司从事施工图审查工作的专家，经过广泛的调查研究，认真总结了装配式混凝土建筑工程施工图设计文件审查实践经验，深入研究了《装配式混凝土结构技术规程》（JGJ 1-2014）的制定原则和内容,参考了其他省、市编制的装配式混凝土建筑工程施工图设计文件技术审查要点，编制了本要点。

主编单位：大连大建设计技术咨询有限公司参编单位：大连领先工程技术咨询有限公司大连佳兴工程咨询有限公司大连建科设计技术咨询有限公司大连汇丰工程技术咨询有限公司大连莲禾建筑咨询有限公司主要编写人员：孙丽军邱旭光杨连级陈桂芝赵永良叶金华孙志坤董瑞符李红张清良王琦主要审查人员：目录前言目录2~3一、总则4~5二、建筑专业审查要点 62.1 法规 6 2.2 材料 6 2.3 立面、外墙 62.4 接缝 6三、结构专业审查要点73.1 强制性条文7~8 3.2 法规8 3.3 设计文件编制要求8 3.3.1 结构设计说明8 3.3.2结构施工图8 3.4 材料8 3.5 结构设计基本规定9 3.5.1 适用高度及上部结构的一般规定9~10 3.5.2 现浇混凝土要求10 3.5.3 计算规定11 3.5.4耐久性11 3.5.5位移限值11 3.5.6连接规定12 3.5.7 楼梯133.5.8 叠合板13~15 3.6 框架结构设计15 3.6.1 一般规定15 3.6.2 接缝计算15~16 3.6.3 叠合梁16~17 3.6.4 预制柱17~18 3.6.5 接缝和节点18~20 3.7 剪力墙结构设计20 3.7.1 一般规定20~21 3.7.2 连接构造21~25 3.7.3 接缝计算26 3.8 多层剪力墙结构设计26 3.8.1 一般规定26 3.8.2 连接构造26~27 3.8.3 接缝计算27 3.9外挂墙板设计283.9.1外挂墙板设计28~30四、设备专业审查要点314.1 设备专业31一、总则1.0.1 为规范装配式混凝土结构建筑工程施工图设计文件的审查工作，统一审查内容和审查尺度，根据相关法规（本要点所称法规系法律、法规、部门规章和政府主管部门的规范性文件的总称）和《装配式混凝土结构技术规程》JGJ 1-2014（以下简称JGJ 1-2014）编制本要点。

建筑物的建筑设计审查要点在建筑行业中，建筑设计审查是确保建筑物安全、合规的重要环节。

它旨在评估和检查建筑设计方案，确保其符合规范和标准。

本文将探讨建筑设计审查的要点，包括结构设计、消防安全、可持续性和可访问性等方面。

一、结构设计审查要点结构设计是建筑物的骨架，直接关系到其承载能力和安全性。

在进行结构设计审查时，应注意以下要点：1. 承载能力：建筑物的结构设计应满足承载荷载的要求，确保在正常使用和极端条件下的稳定性。

包括对建筑物的垂直和水平荷载进行计算和验证。

2. 建筑材料：审查建筑物所使用的材料的性能和质量，确保其符合相关标准和规范。

例如，混凝土的抗压强度、钢材的强度等。

3. 连接方式：审查结构构件之间的连接方式，以确保连接的安全可靠。

如焊接、螺栓连接等。

二、消防安全审查要点消防安全是建筑物的重要方面，它直接关系到人员的生命安全和财产保护。

在进行消防安全审查时，应注意以下要点：1. 防火分区：建筑物应根据不同用途和危险性进行合理的防火分区设计，以减少火灾蔓延的风险。

2. 防烟措施：审查建筑物内部的防烟措施，包括疏散通道、排烟系统等，以确保在火灾发生时人员能够及时疏散。

3. 消防设施：审核建筑物的消防设施，包括火灾报警系统、灭火器、消防栓等，以确保其数量、位置和性能符合规范要求。

三、可持续性审查要点可持续性设计是当前建筑设计的重要考虑因素，它关注的是建筑物对环境的影响和资源的节约利用。

在进行可持续性审查时，应注意以下要点：1. 能源效率：审查建筑物的能源利用效率，包括制冷、供暖、照明等方面，以减少能源消耗。

2. 环境材料：审查建筑物所使用的材料是否环保，例如节能建材、可再生材料等。

3. 水资源管理：审核建筑物的水资源利用和管理情况，包括雨水收集、节水装置等，以减少对水资源的消耗。

四、可访问性审查要点建筑物的可访问性是指建筑物对于残障人士和老年人的可进入和可使用性。

在进行可访问性审查时，应注意以下要点：1. 无障碍通道：审查建筑物的无障碍通道设计，包括坡道、扶手、电梯等，以确保残障人士能够自由进出。

结构设计总说明的审查要点在进行结构设计总说明的审查时，需要注意以下要点：
1. 结构设计总说明的完整性：审查人员需要确认结构设
计总说明是否涵盖了所有的设计要素，包括建筑结构的材料、构造、一般要求、质量控制、构件连接、施工控制以及相应的试验和认证等信息。

2. 结构设计总说明的准确性：审查人员需要评估结构设
计总说明中所包含的信息是否准确无误。

这包括了计算公式、数据和参数的准确性以及设计方案的合理性和可行性等。

3. 结构设计总说明的合规性：审查人员需要确认结构设
计总说明是否符合国内外的相关法律法规和标准。

也需要核实结构设计总说明是否符合安全和可靠性等方面的标准。

4. 结构设计总说明的合理性和可操作性：审查人员需要
判断结构设计总说明的设计策略是否合理，是否能够实现预期的各种设计目标。

同时，还要评估结构设计总说明的可操作性，包括了施工工艺的可行性、材料的可获得性等。

5. 结构设计总说明的综合性：审查人员需要评价结构设
计总说明中各项要素之间的协调性和整体性，包括了设计方案与工程环境的匹配性，细节设计与总体设计的一致性等。

6. 结构设计总说明的可读性：审查人员还需要评估结构设计总说明的易读性和易理解性，在审查之后向项目中的其他人员，如建筑师、工程师或业主等提供有关的解释和指导。

综上所述，结构设计总说明的审查需要从多个角度出发，包括了完整性、准确性、合规性、合理性和可操作性、综合性和可读性等。

只有全面考虑每一个要点，才能够确保结构设计总说明的质量，保障工程的安全与可靠性。

结构专业审查要点三、结构专业审查要点3.1强制性条文现行工程建设标准中的强制性条文，因强制性条文很多，应按原文逐项审查，不得遗漏。

本要点中仅摘录了经常使用的部分强制性条文，供参考使用。

3.2基本规定 3.2.1审查范围一、均应对结构施工图设计文件执行强制性条文的情况进行审查，而列入本要点的强制性条文以外的内容仅用于对地基基础设计、主体结构体系的总体受力性能、主体结构关键部位的承载力和构造的审查。

主体结构的关键部位是指出现问题后会严重影响主体结构安全的部位，如剪力墙底部加强部位、框支框架和其它结构转换构件、框架底部楼层的柱和梁、悬挑长度较大的梁等。

二、钢结构只对设计图进行审查，钢结构设计图的深度应满足国家标准图《钢结构设计制图深度和表示方法》03G102的要求。

当报审图纸为设计图与施工详图合为一体的施工图时，也只对其中属于设计图的内容进行审查。

3.2.2设计依据一、设计采用工程建设标准和设计中引用的其它标准（含标准图）应为有效版本；二、设计所采用的地基承载力等地基土的物理力学指标、搞浮设计水位、抗震设防烈度（设计基本地震加速度及设计地震分组）及建筑场地类别应与审查合格的《岩土工程勘察报告》一致。

三、建筑结构设计中涉及的作用或荷载，应符合《建筑结构荷载规范》GB50009－2001及其他工程建设标准的规定。

当设计采用的荷载在现行工程建设标准中无具体规定时，其荷载取值应有充分的依据。

3.2.3结构体系结构体系除符合现行工程建设标准外，尚应满足下列要求：一、砌体结构不应在房屋角部设置转角门窗；二、砌体结构不宜采用错层结构（指楼板顶面高差大于500�L的情况），当采用错层结构时，应对错层按二个楼层计入房屋的层数中；三、不应采用砌体墙－钢筋混凝土墙混合结构体系；四、不应采用内框架结构房屋；五、底部框架－抗震墙房屋的底部抗震墙不应采用砌体结构；六、不应采用钢筋混凝土异型柱框架结构、异型柱框架－抗震墙结构、异型柱框架－支撑结构；七、不应采用无抗震墙的钢筋混凝土板－柱结构；八、当房屋层数不超过三层，且设计采取了加强措施，对上述一、三、六、七款的要求可适当放宽。

(二)房屋建筑结构专业1.一般规定1.1 施工图审查应依据《中华人民共和国建筑法》、《中华人民共和国节约能源法》、《建筑工程质量管理条例》、《建筑工程勘察设计管理条例》、建设部《房屋建筑和市政基础设施工程施工图设计文件审查管理办法》、《超限高层建筑工程抗震设防专项审查技术要点》(建质[2006]220号)等国家法律法规的规定及河北省《房屋建筑和市政基础设施工程施工图文件审查管理实施办法》、《河北省房屋建筑和市政基础设施工程施工图设计文件审查要点》等地方法规、文件的规定；应依据国家及河北省现行的技术标准、规范、规程(有效版本)。

1.2 施工图审查机构对勘察文件和施工图技术文件(计算书、施工图、设计变更通知)进行审查，技术性审查包括以下主要内容：1.2.1 勘查文件中工程设计所需的岩土技术参数的可靠性，勘察文件内容的完整性、适用性和可靠性。

不允许在无“岩土工程勘察报告”的情况下进行地基基础设计，也不允许仅参照相邻建筑物的地质勘察报告进行地基基础设计。

1.2.2 建筑物地基基础和主体结构的安全性和合理性。

1.2.3 是否符合国家和地方法律、法规、政府文件等政策要求；是否符合相关主管部门批件的要求；是否符合业主设计任务书中的合法要求；是否符合强制性标准、规范的要求。

1.2.4 采用计算软件进行计算的，其软件是否经过有关部门的签订，计算模型是否与实际相符，计算输入数据是否准确，输出结果是否可靠。

1.2.5 是否达到国家及本要点规定的勘查、设计文件编制深度要求，计算书是否完整、正确。

1.2.6 勘察、设计企业和注册执业人员以及相关人员是否按规定在勘察文件、计算书、施工图和设计变更上加盖相应的图章及签字(详见本要点第二部分)。

1.2.7 超限高层是否按《超限高层建筑工程抗震设防专项审查技术要点》(建质[2006]220号)文件进行了超限审查，有无审查意见及审查通过的相关批件，并应议专家审查论证结论意见为施工图审查依据。

《钢结构施工方案审查要点》钢结构施工方案审查是保证工程质量和安全的重要环节，审查要点具体如下：一、设计文件审查：1.结构设计是否符合国家现行的相关技术标准和规范要求，包括钢结构设计规范、建筑设计规范等；2.结构设计的合理性和稳定性，是否满足风、地震、承载力等各项要求；3.是否有明确的施工工艺及施工方案，确保施工操作的合理性和施工工艺的可行性；4.是否对特殊构件和连接节点进行了详细的设计和计算，确保其安全可靠。

二、材料的选择与验收：1.钢材的选用是否符合设计要求，包括钢单板材料、钢管、焊材等；2.材料的出厂合格证明是否齐全，是否符合国家相关标准和规范要求；3.材料的验收是否按照国家相关标准进行，包括外观质量、化学成分、力学性能等；4.锚固材料和装配件的选择和验收是否符合设计要求。

三、焊接工艺与焊工验收：1.是否有详细的焊接工艺规程，并符合国家相关标准和规范要求；2.焊接材料的选择是否符合设计要求，包括焊条、焊丝等；3.钢架焊缝的焊接质量是否符合要求，包括焊缝的强度、焊缝质量等；4.焊工的资质和操作是否符合相关标准，是否持有有效的焊工证书；5.焊接工艺的记录和焊工的验收记录是否完整。

四、安装施工方案与验收：1.是否有详细的安装施工方案和操作规程；2.组装、安装和调整方法是否合理，是否能确保结构安全和稳定；3.钢结构的安装是否符合设计要求和相关规范，如安装误差、钢结构的节点等；4.安装过程中是否进行合理的现场监控和质量检查，保证施工过程的质量控制；5.施工记录和验收报告是否完整。

五、防护措施与安全技术：1.是否制定了施工安全技术措施和防护措施，并符合国家相关标准和规范；2.施工现场上是否有相应的安全警示标识和设施；3.是否有专人负责施工安全事务，并对施工人员进行安全教育和培训；4.是否落实了施工现场的安全检查制度，做好隐患排查和整改工作。
