结构审图要点(优化篇)

结构图纸审核要点整理，快来看看吧结构工程在施工中占据很大比重，关乎着建筑整体的安全性与使用合理性，故对于结构专业的审核须严谨细致，我们对相关注意要点进行了整理，下面与您分享。

整体图纸审查（1）设计依据须使用最新规范版本，并在总说明中标明混凝土强度等级与钢筋等级，确保总说明与各层结构说明一致。

（2）图纸修改时，须按出图日期进行区别，避免混淆，并注意与其他专业一致。

（3）审核各层平面轴线定位尺寸及编号是否与建筑图一致，发生变更时应明确变更部位的轴线和楼层位置。

（4）不同专业间的协调，如水电管线、预埋件等是否在结构专业与其他相应专业的图纸上相互对应。

结构体系审核（1）结构体系须有明确的计算简图，并设定好合理的地震作用传递途径，避免受力不均导致的结构或构件破坏。

（2）审核结构抗震承载力能否满足使用要求，有抗震设防烈度要求的地区还应审核结构是否有良好的变形能力和耗能能力。

（3）砌体结构尽量避免采用错层结构，不可采用砌体墙-钢筋混凝土墙混合体系，且在设置门窗时须避开房屋角部，确保整体结构强度。

（4）框架-抗震墙房屋的底部抗震墙不可使用砌体结构，应选用钢筋混凝土异型柱框架结构或异型柱框架-抗震墙结构。

地基基础审核（1）结构施工图须审核整体建筑是否根据建筑与场地类别正确调整抗震措施，以及是否正确设置了抗震构造。

（2）在液化土、软土地基等不良地质条件下，是否进行地基承载力处理，选用方法是否合适。

（3）检查基础有效埋置深度是否符合规范要求的最小深度；基础类型与构造是否安全。

（4）审核地下室抗震等级的确定，地下室底板为板筏时的内力计算与配筋构造，后浇带的设置与构造是否符合规定。

楼板部分审核（1）审核卫生间、厨房、阳台等特殊部位板标高是否和建筑图相对应。

（2）审核周边板节点详图与建筑详图是否对应；审核不同房间楼板配筋是否详细，是否与计算书配筋一致。

（3）审核构造柱是否在板配筋图中标识明确。

（4）审核挑檐阴阳角部位是否设置附加构造钢筋。

结构施工图审查要点—-6度区、非抗震区一、审查要点:《工程建设标准强制性条文》(房屋建筑部分)有关地基基础、结构设计、建筑耐火等级及构件耐火极限的全部条款。

二、审查内容：1、结构计算书1。

1 荷载取值。

符合《建筑结构荷载规范》GB50009-2001的条款和行业专门的规范、标准。

民用建筑未明确的常用荷载标准值如下：浴缸、坐厕的卫生间4KN每平米；有分隔的公共卫生间8KN每平米；阶梯教室、微机房3KN每平米;银行金库、配电室、水泵房10KN/m2。

注意屋面建筑找坡的荷载,墙面、楼面、天棚装饰荷载的取值是否和建筑一致.阳台、楼梯、上人屋面、走道栏杆顶部水平荷载不得遗漏。

高、低屋面处在低屋面应考虑施工堆料荷载.1.2 计算机程序分析计算。

注意软件的使用范围和技术条件，所建立的计算分析模型是否符合实际，对计算结果应先判断、校核其合理有效后，方可用于设计.必须说明软件名称、版本号、编制单位。

需要有总信息，各层结构平面简图、荷载简图、配筋简图，底层墙、柱的内力组合结果，墙体受压计算结果,错层结构柱的计算长度，高层建筑的水平位移值，大跨度梁、楼（屋）盖的挠度、裂缝宽度数值，抗震设防区的柱轴压比.1.3 应有必要的手算。

标准构件选用的计算，浅基础的地基承载力、变形、基础强度计算，人工挖孔桩强度、承载力计算,楼梯、墙梁等构件计算，雨蓬、挑梁抗倾覆计算、局部受压计算、雨蓬梁抗扭计算，挡土墙的抗倾覆、抗滑移及基底承载力、墙身强度计算等。

2、结构设计总说明（应包含以下内容）2.1 结构类型概况、设计使用年限、结构安全等级。

符合《建筑结构可靠度设计统一标准》GB50068-2001第1。

0。

5条、第1.0.8条，其它规范的有关规定。

2。

2 抗震设防烈度、场地类别、抗震设防类别。

符合《建筑抗震设计规范》GB50011—2001附录A，未明确的按《岩土勘察报告》采用.符合《建筑抗震设计规范》GB50011-2001第3.1.1条，《建筑抗震设防分类标准》GB50223-95。

结构审图要点：1.设计总说明1.1 建筑抗震设防类别、场地抗震设防烈度、设计地震分组、设计基本地震加速度值、建筑场地类别、抗浮设计水位等是否正确。

1.2 建筑单体±0.00所对应的绝对高程与规划总平面一致。

1.3 地基持力层的描述:若采用天然地基,说明本建筑单体的地基承载力特征值为___;若为人工地基,说明地基处理方式、复合地基承载力及建筑单体的最终沉降量;若为桩基,说明桩的材料及沉桩方式等。

1.4 结构使用的材料：钢筋：梁柱中各受力纵向钢筋、较大开间的楼板、约束边缘构件的箍筋（当用圆钢直径大于10时）、基础受力钢筋、墙体受力钢筋等采用HRB400。

构造柱及过梁的纵向筋、地下室防水板及地下室外墙的分布钢筋等采用HRB335。

混凝土：对于别墅及花园洋房,地下室、基础及地上采用C25,设备基础、圈梁、构造柱等次要构件采用C20,其他均应满足计算及构造需求,避免强度过高。

1.5 活荷载（特指荷载规范中不明确的部位），恒荷载（特指梁板上的建筑面层和车库顶板上的覆土等产生的恒荷载）是否与设计委托一致。

1.6 防水混凝土的使用部位、抗渗等级是否明确、恰当。

1.7 钢筋的接头形式（不同的规格分别描述如搭接、机械连接等）是否明确、恰当。

1.8 构造柱、圈梁的位置及做法、过梁的做法、墙柱与砌体之间的拉结钢筋等是否明确、恰当。

1.9 墙上开洞的补强措施。

结构洞口的填充等是否明确、恰当。

1.10 对基础的施工要求，如挖槽、验槽、回填等的要求，和对不良地基的处理措施等是否明确、恰当。

1.11 如有冬季施工可能时，是否提出了相应的要求和注意事项。

1.12 预制构件目录中的构件名称、数量、图集号、是否准确。

1.13 构件代号表中的代号与详图中采用的是否一致。

1.14 对施工中应遵守的施工验收规范是否准确无误。

1.15 楼板上预留孔洞（直径大于300）大样图，小于或等于300时做法是否明确、恰当。

1.16 剪力墙住宅内隔墙中长度小于500mm的墙垛做法是否明确、恰当。

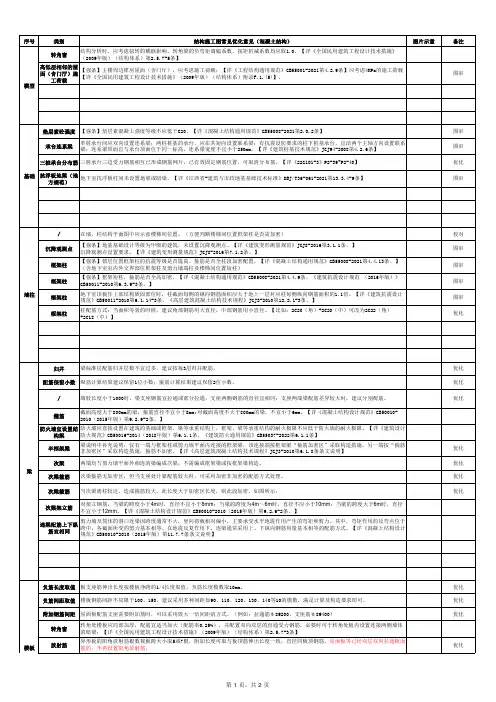

模型转角窗结构分析时，应考虑扭转的耦联影响，转角梁的负弯矩调幅系数、扭矩折减系数均应取1.0。

【详《全国民用建筑工程设计技术措施》（2009年版）（结构体系）第2.5.7-5条】高低层相邻的屋面（含门厅）施工荷载【强条】主楼周边裙房屋面（含门厅），应考虑施工荷载；【详《工程结构通用规范》GB55001-2021第4.2.9条】应考虑4KPa的施工荷载【详《全国民用建筑工程设计技术措施》（2009年版）（结构体系）附录F.1.(5)】。

图审基础垫层素砼强度【强条】垫层素混凝土强度等级不应低于C20。

【详《混凝土结构通用规范》GB55008-2021第2.0.2条】图审承台连系梁单桩承台间应双向设置连系梁；两桩桩基的承台，应在其短向设置联系梁；有抗震设防要求的柱下桩基承台，宜沿两个主轴方向设置联系梁；连系梁顶面宜与承台顶面位于同一标高，连系梁宽度不宜小于250mm。

【详《建筑桩基技术规范》JGJ94-2008第4.2.6条】图审三桩承台分布筋三桩承台三边受力钢筋相互已形成钢筋网片，已有效固定钢筋位置，可取消分布筋。

【详《22G101-3》P2-39~P2-40】优化抗浮板地梁（地方规范）地下室抗浮板柱间未设置地梁或暗梁。

【详《江西省-建筑与市政地基基础技术标准》DBJ/T36-061-2021第13.3.4-9条】图审墙柱/在墙、柱结构平面图中应示意楼梯间位置。

（方便判断楼梯间位置框架柱是否需加密）校对沉降观测点【强条】地基基础设计等级为甲级的建筑，未设置沉降观测点。

【详《建筑变形测量规范》JGJ8-2016第3.1.1条。

】沉降观测点设置要求。

【详《建筑变形测量规范》JGJ8-2016第7.1.2条。

】图审框架柱【强条】错层位置框架柱的抗震等级是否提高、箍筋是否全柱段加密配置。

【详《混凝土结构通用规范》GB55008-2021第4.4.13条。

】（含地下室室内外交界部位框架柱及剪力墙端柱及楼梯间位置短柱）图审框架柱【强条】框架短柱，箍筋是否全高加密。

结构审图要点:1、设计总说明1、1 建筑抗震设防类别、场地抗震设防烈度、设计地震分组、设计基本地震加速度值、建筑场地类别、抗浮设计水位等就是否正确。

1、2 建筑单体±0、00所对应得绝对高程与规划总平面一致。

1、3 地基持力层得描述:若采用天然地基,说明本建筑单体得地基承载力特征值为___;若为人工地基,说明地基处理方式、复合地基承载力及建筑单体得最终沉降量;若为桩基,说明桩得材料及沉桩方式等。

1、4 结构使用得材料:钢筋:梁柱中各受力纵向钢筋、较大开间得楼板、约束边缘构件得箍筋(当用圆钢直径大于10时)、基础受力钢筋、墙体受力钢筋等采用HRB400。

构造柱及过梁得纵向筋、地下室防水板及地下室外墙得分布钢筋等采用HRB335。

混凝土:对于别墅及花园洋房,地下室、基础及地上采用C25,设备基础、圈梁、构造柱等次要构件采用C20,其她均应满足计算及构造需求,避免强度过高。

1、5 活荷载(特指荷载规范中不明确得部位),恒荷载(特指梁板上得建筑面层与车库顶板上得覆土等产生得恒荷载)就是否与设计委托一致。

1、6 防水混凝土得使用部位、抗渗等级就是否明确、恰当。

1、7 钢筋得接头形式(不同得规格分别描述如搭接、机械连接等)就是否明确、恰当。

1、8 构造柱、圈梁得位置及做法、过梁得做法、墙柱与砌体之间得拉结钢筋等就是否明确、恰当。

1、9 墙上开洞得补强措施。

结构洞口得填充等就是否明确、恰当。

1、10 对基础得施工要求,如挖槽、验槽、回填等得要求,与对不良地基得处理措施等就是否明确、恰当。

1、11 如有冬季施工可能时,就是否提出了相应得要求与注意事项。

1、12 预制构件目录中得构件名称、数量、图集号、就是否准确。

1、13 构件代号表中得代号与详图中采用得就是否一致。

1、14 对施工中应遵守得施工验收规范就是否准确无误。

1、15 楼板上预留孔洞(直径大于300)大样图,小于或等于300时做法就是否明确、恰当。

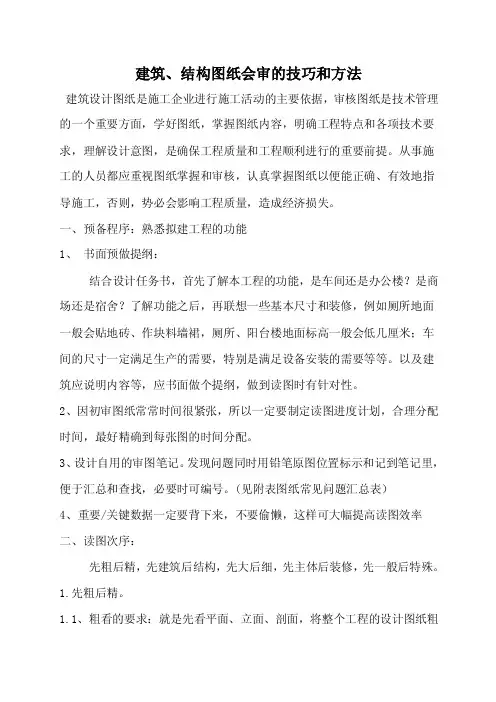

建筑、结构图纸会审的技巧和方法建筑设计图纸是施工企业进行施工活动的主要依据，审核图纸是技术管理的一个重要方面，学好图纸，掌握图纸内容，明确工程特点和各项技术要求，理解设计意图，是确保工程质量和工程顺利进行的重要前提。

从事施工的人员都应重视图纸掌握和审核，认真掌握图纸以便能正确、有效地指导施工，否则，势必会影响工程质量，造成经济损失。

一、预备程序：熟悉拟建工程的功能1、书面预做提纲：结合设计任务书，首先了解本工程的功能，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

以及建筑应说明内容等，应书面做个提纲，做到读图时有针对性。

2、因初审图纸常常时间很紧张，所以一定要制定读图进度计划，合理分配时间，最好精确到每张图的时间分配。

3、设计自用的审图笔记。

发现问题同时用铅笔原图位置标示和记到笔记里，便于汇总和查找，必要时可编号。

(见附表图纸常见问题汇总表）4、重要/关键数据一定要背下来，不要偷懒，这样可大幅提高读图效率二、读图次序：先粗后精，先建筑后结构，先大后细，先主体后装修，先一般后特殊。

1.先粗后精。

1.1、粗看的要求：就是先看平面、立面、剖面，将整个工程的设计图纸粗略地看一遍，使对整个工程的规模、特点、结构情况，使用材料要求等等有一个大致的了解。

要求：a.书面总结，关键数据背记下来，以便细看图纸时随时参考，不用再反复翻图；b.对照设计任务书和预作提纲，进行校核，找出差异及原因c.同时检查图纸是否齐全、清楚，内容有无漏项。

1.2、细看要求：然后再一张一张地细看，核对图纸中总尺寸和分尺寸，坐标、轴线、位置、标高、平立面等是否一致，标注是否齐全，有无遗漏、错误之处，各处交叉连接是否相符，门窗型号的位置、尺寸和数量表与平面是否一致等。

要求：a.熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

结构审图要点：1.设计总说明建筑抗震设防类别、场地抗震设防烈度、设计地震分组、设计基本地震加速度值、建筑场地类别、抗浮设计水位等是否正确。

建筑单体±所对应的绝对高程与规划总平面一致。

地基持力层的描述:若采用天然地基,说明本建筑单体的地基承载力特征值为___;若为人工地基,说明地基处理方式、复合地基承载力及建筑单体的最终沉降量;若为桩基,说明桩的材料及沉桩方式等。

结构使用的材料：钢筋：梁柱中各受力纵向钢筋、较大开间的楼板、约束边缘构件的箍筋（当用圆钢直径大于10时）、基础受力钢筋、墙体受力钢筋等采用HRB400。

构造柱及过梁的纵向筋、地下室防水板及地下室外墙的分布钢筋等采用HRB335。

混凝土：对于别墅及花园洋房,地下室、基础及地上采用C25,设备基础、圈梁、构造柱等次要构件采用C20,其他均应满足计算及构造需求,避免强度过高。

活荷载（特指荷载规范中不明确的部位），恒荷载（特指梁板上的建筑面层和车库顶板上的覆土等产生的恒荷载）是否与设计委托一致。

防水混凝土的使用部位、抗渗等级是否明确、恰当。

钢筋的接头形式（不同的规格分别描述如搭接、机械连接等）是否明确、恰当。

构造柱、圈梁的位置及做法、过梁的做法、墙柱与砌体之间的拉结钢筋等是否明确、恰当。

墙上开洞的补强措施。

结构洞口的填充等是否明确、恰当。

对基础的施工要求，如挖槽、验槽、回填等的要求，和对不良地基的处理措施等是否明确、恰当。

如有冬季施工可能时，是否提出了相应的要求和注意事项。

预制构件目录中的构件名称、数量、图集号、是否准确。

构件代号表中的代号与详图中采用的是否一致。

对施工中应遵守的施工验收规范是否准确无误。

楼板上预留孔洞（直径大于300）大样图，小于或等于300时做法是否明确、恰当。

剪力墙住宅内隔墙中长度小于500mm的墙垛做法是否明确、恰当。

单独设计的预制构件、预应力构件、部分钢结构、幕墙等的要求是否交代清楚。

梁上开洞的允许位置、大小及相应的补强措施是否明确、恰当。

结构专业审图要点结构专业审图要点2.2.1 总则2.2.1.1 程序计算参数选取是否合理。

2.2.1.2钢筋种类的选择：在满足结构设计的前提下,是否选择造价低的钢筋方案。

2.2.1.3 框架结构的非承重墙体种类选择：应选择轻质、隔音、隔热且价格较经济的新型建材。

2.2.1.4 控制层高：在满足建筑功能的前提下,应适当降低层高。

2.2.1.5楼梯选型：当楼板长大于3米时,如果建筑没有特别要求应该设计成梁式楼梯。

2.2.1.6荷载取值：地下室顶板覆土荷载与施工荷载不同时考虑；消防车荷载与施工活荷载不同时考虑。

尽量减少荷载，在设计管理中尽量在确保结构安全的前提下减少地下室顶板覆土可节省成本。

2.2.1.7地下室外墙计算模型应符合实际情况。

地下室底板条件许可应采用原状土承重，人防墙、外墙、底板等荷载传入桩基，可降低地下室造价。

地下室抗震等级应根据具体情况采用。

2.2.1.8 控制合理的配筋率：柱的配筋率3％以内，梁的配筋率在0.8~1.5%之间是经济配筋率。

2.2.2 结构设计总说明2.2.2.1自然条件a.工程所处场地的自然条件，包括地震设计烈度,工程地质概况，地下水的埋深及对混凝土有无侵蚀性,冻结深度，各土层的描述、地基承载力特征值、各土层的极限侧阻力和极限端阻力等，是否给出了简要的说明。

与勘察报告,有关部门提供的设计原始资料是否一致。

b.结合当地的特殊情况而采取的与荷载规范规定不一致的基本风压、基本雪压等，是否有当地气象部门提供的确切资料。

c.场地的自然地面标高，设计标高±0.000相当的绝对标高值是否与总平面图上标注的一致。

2.2.2.2使用的活荷载a.所列设计活荷载取值是否恰当，与规范不一致的是否有根据。

b.特殊的荷载取值是否有任务书，初步设计审批文件或工程设计单位正式文件的规定。

2.2.2.3使用的材料a.对本工程所选用的各种结构材料，其品种、规格、型号、标号等是否均已说明，是否齐全准确。

结构施工图设计审查要点
一、总则
（一）为指导建筑工程施工图设计文件审查工作，根据《建设工程质量管理条例》与《建设工程勘察设计管理条例》，特制定建筑工程施工图设计文件（下列简称施工图）审查要点。

（二）本要点供施工图审查机构进行民用建筑工程施工图技术性审查时参考使用。

工业建筑工程的施工图，可根据工程的实际情况参照本要点进行审查。

（三）建设单位报请施工图技术性审查的资料应包含下列要紧内容：
1、作为设计根据的政府有关部门的批准文件及附件。

2、审查合格的岩土工程勘察文件（详勘）。

3、全套施工图（含计算书并注明计算软件的名称及版本）；
4、审查需要提供的其它资料。

（四）施工图技术性审查应包含下列要紧内容：
1、是否符合《工程建设标准强制性条文》与其他有关工程建设强制性标准。

2、地基基础与结构设计等是否安全。

3、是否符合公众利益。

4、施工图是否达到规定的设计深度要求。

5、是否符合作为设计根据的政府有关部门的批准文件要求。

（五）本要点所涉及标准内容以现行规范规程内容为准。

（六）各省、自治区、直辖市人民政府建设行政主管部门可根据本地的具体情况，对本要点作出必要的补充规定。

三、结构专业审查要点。

结构施工图审查要点一、基础要求：1、永久荷载、可变荷载的取值是否与总平面图一致.2、建筑结构安全等级、设计使用年限的确定是否合理;地震设防区的建筑，其抗震设防类别、地震设防烈度的确定是否符合规定。

3、所采用的结构材料及其强度等级、计算指标是否符合规定要求。

4、是否正确应用《岩土工程勘察报告》成果；是否避开抗震危险地段,建在不利地段区是否采取有效措施。

5、温度伸缩缝、沉降缝和防震逢的设置与处理是否符合规范要求。

（当采取可靠技术措施后,温度伸缩逢最大间距限值可适当放宽，但不宜超过限值的20％）.6、主楼与群房关系的技术处理是否得当。

7、建筑设计是否符合抗震概念设计的要求。

对不规则的建筑结构是否采用符合实际的空间结构计算模型,其薄弱部位的抗震构造措施是否合理、有效。

8、采用的结构体系是否合理、可靠.9、选用的标准图是否正确、安全。

10．对不便用图表示的内容是否作出准确说明。

11．楼（屋）面板、楼梯板的厚度和予应力构件是否符合防火极限要求。

二、场地、地基与基础：1、是否根据建筑类别和场地类别正确调整抗震措施（包括抗震构造措施）。

2、软土地基、山区地基和液化土的处理方法及相应技术措施是否合理、有效,能否满足结构安全要求。

3、人工地基的处理方法和施工检测要求是否符合规定。

4、基础的有效埋置深度是否规范规定的最小深度。

5、基础类型的确定及其构造是否安全、可靠、可行。

6、桩基的沉桩方法及终止成桩的条件是否安全和符合环保要求。

7、基桩的平面布置是否符合最小桩距规定，桩及桩基承台的构造是否合理、安全。

8、一个独立结构单元是否为同一基础型式，持力层是否在性质不同的地基土。

9、是否存在局部地下室;地下室抗震等级的确定、地下室底板为板筏时的内力计算与配筋构造、后浇带的设置与构造是否符合规定。

三、多层及高层钢筋砼结构：1、结构高度、高宽比是否符合适用条件。

2、框架、抗震墙的抗震等级,是否符合规范规定。

3、框架是否连续而不中断，是否存在不成榀“框架”；框架——抗震墙结构的抗震墙周边是否设“端柱”。

结构施工图审查重点（11个）一、在施工图设计阶段，结构专业设计文件应包含图纸目录、设计说明、设计图纸、计算书。
