结构设计审查要点汇总

建设部结构施工图设计文件审查要点1000字建设部结构施工图设计文件审查要点建设部结构施工图设计文件审查是对建筑施工图纸设计文件的全面检测、审查和评估，目的是确保设计文件的合理、安全、实用及符合国家有关技术标准和法律法规的要求。

在进行审查时，需要关注以下要点。

1.设计文件合规性审查针对设计文件中所包含的图纸、文本和表格等内容进行全面审查，确保设计文件符合国家相关法规和标准，包括《建筑设计文件编制规范》、《建筑工程施工质量验收规范》、《工程量清单编制规范》等。

2.结构安全性评估评估施工图设计文件中所包含的结构设计方案的安全性。

重点关注结构框架的承重能力、连接强度、抗震性等，需要对工程结构的质量、强度、稳定性等方面进行检测和评估，并根据不同工程的特性确定不同的安全指标。

3.施工图的完备性审查设计文件中所提供的施工图的完备性、准确性和合理性。

应包括构造图、分解图、拆除改造、误差控制图、图例、标注等。

这些图纸内容应包含每个构件的尺寸和数量，材料和设备要求，施工关键节点等具体要求。

4.工程施工的可行性分析对设计文件的施工方案进行评价和分析，尤其是针对施工过程中的困难和工程风险进行评估，如工种的复杂、设备的限制、建筑材料的供应等。

如果发现大量的难点和风险因素，需要对方案进行优化或者重新设计。

5.法律法规遵守性检查施工图设计文件应当符合各项国家法律法规的要求。

审查人员需要仔细检查设计文件中是否包含涉及环保、安全、民生和公共利益等问题的有关要求，并且是否有具体的实施方案和措施备查。

6.施工图与预算之间的协调性评估设计文件和施工预算都是要进行建设施工过程中重要的领域，审查人员需要对设计文件和预算进行比对和协调。

特别是对工程量清单的编制，需要注意与度量标准、单价分析等协调性，也要注意施工图所提供的每一项明细都要与施工预算相一致。

7.审查报告准确性判断对审查中发现的问题进行比对，判断审核是否准确、严谨，并在提交审批前及时通知设计单位。

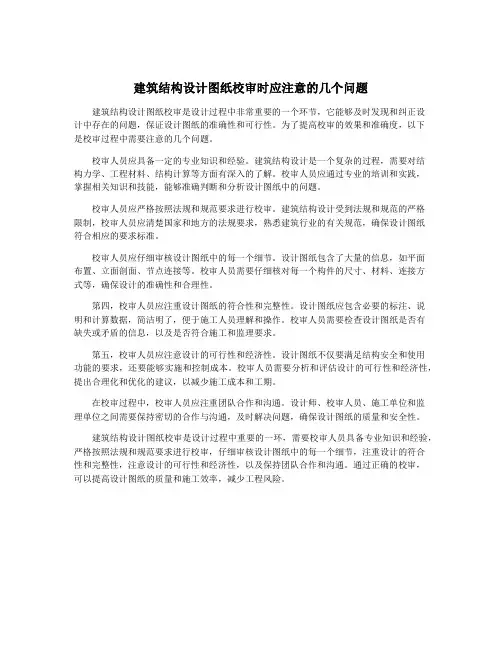

建筑结构设计图纸校审时应注意的几个问题建筑结构设计图纸校审是设计过程中非常重要的一个环节，它能够及时发现和纠正设计中存在的问题，保证设计图纸的准确性和可行性。

为了提高校审的效果和准确度，以下是校审过程中需要注意的几个问题。

校审人员应具备一定的专业知识和经验。

建筑结构设计是一个复杂的过程，需要对结构力学、工程材料、结构计算等方面有深入的了解。

校审人员应通过专业的培训和实践，掌握相关知识和技能，能够准确判断和分析设计图纸中的问题。

校审人员应严格按照法规和规范要求进行校审。

建筑结构设计受到法规和规范的严格限制，校审人员应清楚国家和地方的法规要求，熟悉建筑行业的有关规范，确保设计图纸符合相应的要求标准。

校审人员应仔细审核设计图纸中的每一个细节。

设计图纸包含了大量的信息，如平面布置、立面剖面、节点连接等。

校审人员需要仔细核对每一个构件的尺寸、材料、连接方式等，确保设计的准确性和合理性。

第四，校审人员应注重设计图纸的符合性和完整性。

设计图纸应包含必要的标注、说明和计算数据，简洁明了，便于施工人员理解和操作。

校审人员需要检查设计图纸是否有缺失或矛盾的信息，以及是否符合施工和监理要求。

第五，校审人员应注意设计的可行性和经济性。

设计图纸不仅要满足结构安全和使用功能的要求，还要能够实施和控制成本。

校审人员需要分析和评估设计的可行性和经济性，提出合理化和优化的建议，以减少施工成本和工期。

在校审过程中，校审人员应注重团队合作和沟通。

设计师、校审人员、施工单位和监理单位之间需要保持密切的合作与沟通，及时解决问题，确保设计图纸的质量和安全性。

建筑结构设计图纸校审是设计过程中重要的一环，需要校审人员具备专业知识和经验，严格按照法规和规范要求进行校审，仔细审核设计图纸中的每一个细节，注重设计的符合性和完整性，注意设计的可行性和经济性，以及保持团队合作和沟通。

通过正确的校审，可以提高设计图纸的质量和施工效率，减少工程风险。

结构施工图审查要点一、基础要求：1、永久荷载、可变荷载的取值是否与总平面图一致。

2、建筑结构安全等级、设计使用年限的确定是否合理;地震设防区的建筑，其抗震设防类别、地震设防烈度的确定是否符合规定。

3、所采用的结构材料及其强度等级、计算指标是否符合规定要求。

4、是否正确应用《岩土工程勘察报告》成果；是否避开抗震危险地段，建在不利地段区是否采取有效措施。

5、温度伸缩缝、沉降缝和防震逢的设置与处理是否符合规范要求。

(当采取可靠技术措施后,温度伸缩逢最大间距限值可适当放宽，但不宜超过限值的20%）。

6、主楼与群房关系的技术处理是否得当。

7、建筑设计是否符合抗震概念设计的要求。

对不规则的建筑结构是否采用符合实际的空间结构计算模型，其薄弱部位的抗震构造措施是否合理、有效。

8、采用的结构体系是否合理、可靠。

9、选用的标准图是否正确、安全。

10．对不便用图表示的内容是否作出准确说明。

11．楼(屋）面板、楼梯板的厚度和予应力构件是否符合防火极限要求。

二、场地、地基与基础:1、是否根据建筑类别和场地类别正确调整抗震措施(包括抗震构造措施）。

2、软土地基、山区地基和液化土的处理方法及相应技术措施是否合理、有效，能否满足结构安全要求。

3、人工地基的处理方法和施工检测要求是否符合规定.4、基础的有效埋置深度是否规范规定的最小深度。

5、基础类型的确定及其构造是否安全、可靠、可行。

6、桩基的沉桩方法及终止成桩的条件是否安全和符合环保要求。

7、基桩的平面布置是否符合最小桩距规定，桩及桩基承台的构造是否合理、安全.8、一个独立结构单元是否为同一基础型式,持力层是否在性质不同的地基土。

9、是否存在局部地下室；地下室抗震等级的确定、地下室底板为板筏时的内力计算与配筋构造、后浇带的设置与构造是否符合规定。

三、多层及高层钢筋砼结构:1、结构高度、高宽比是否符合适用条件。

2、框架、抗震墙的抗震等级,是否符合规范规定。

3、框架是否连续而不中断,是否存在不成榀“框架”；框架——抗震墙结构的抗震墙周边是否设“端柱”。

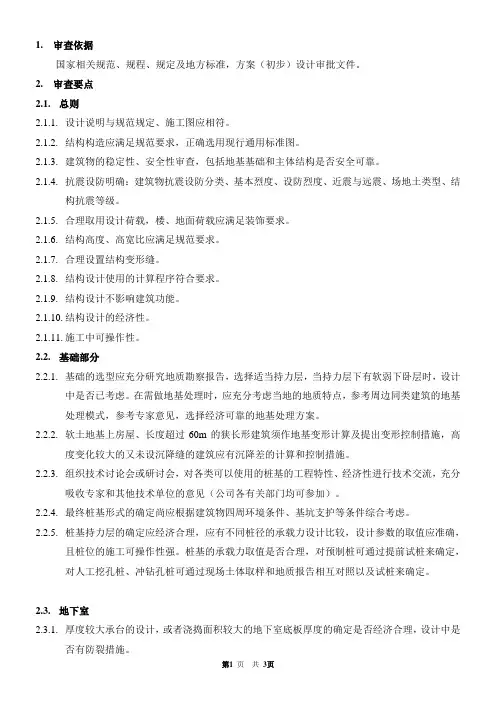

1.审查依据国家相关规范、规程、规定及地方标准，方案（初步）设计审批文件。

2.审查要点2.1.总则2.1.1.设计说明与规范规定、施工图应相符。

2.1.2.结构构造应满足规范要求，正确选用现行通用标准图。

2.1.3.建筑物的稳定性、安全性审查，包括地基基础和主体结构是否安全可靠。

2.1.4.抗震设防明确：建筑物抗震设防分类、基本烈度、设防烈度、近震与远震、场地土类型、结构抗震等级。

2.1.5.合理取用设计荷载，楼、地面荷载应满足装饰要求。

2.1.6.结构高度、高宽比应满足规范要求。

2.1.7.合理设置结构变形缝。

2.1.8.结构设计使用的计算程序符合要求。

2.1.9.结构设计不影响建筑功能。

2.1.10.结构设计的经济性。

2.1.11.施工中可操作性。

2.2.基础部分2.2.1.基础的选型应充分研究地质勘察报告，选择适当持力层，当持力层下有软弱下卧层时，设计中是否已考虑。

在需做地基处理时，应充分考虑当地的地质特点，参考周边同类建筑的地基处理模式，参考专家意见，选择经济可靠的地基处理方案。

2.2.2.软土地基上房屋、长度超过60m的狭长形建筑须作地基变形计算及提出变形控制措施，高度变化较大的又未设沉降缝的建筑应有沉降差的计算和控制措施。

2.2.3.组织技术讨论会或研讨会，对各类可以使用的桩基的工程特性、经济性进行技术交流，充分吸收专家和其他技术单位的意见（公司各有关部门均可参加）。

2.2.4.最终桩基形式的确定尚应根据建筑物四周环境条件、基坑支护等条件综合考虑。

2.2.5.桩基持力层的确定应经济合理，应有不同桩径的承载力设计比较，设计参数的取值应准确，且桩位的施工可操作性强。

桩基的承载力取值是否合理，对预制桩可通过提前试桩来确定，对人工挖孔桩、冲钻孔桩可通过现场土体取样和地质报告相互对照以及试桩来确定。

2.3.地下室2.3.1.厚度较大承台的设计，或者浇捣面积较大的地下室底板厚度的确定是否经济合理，设计中是否有防裂措施。

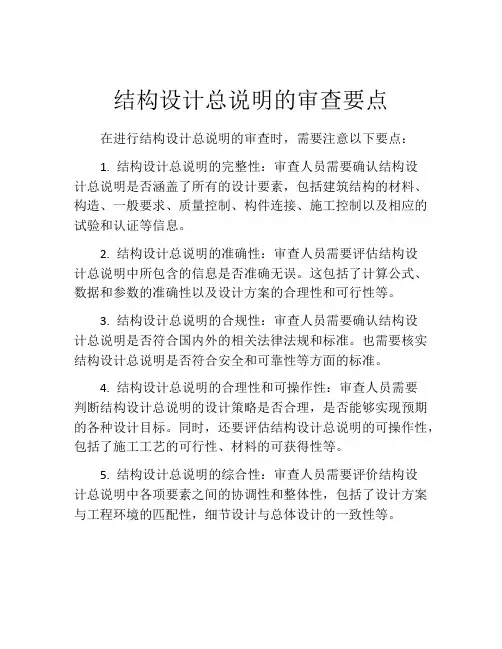

结构设计总说明的审查要点在进行结构设计总说明的审查时，需要注意以下要点：
1. 结构设计总说明的完整性：审查人员需要确认结构设
计总说明是否涵盖了所有的设计要素，包括建筑结构的材料、构造、一般要求、质量控制、构件连接、施工控制以及相应的试验和认证等信息。

2. 结构设计总说明的准确性：审查人员需要评估结构设
计总说明中所包含的信息是否准确无误。

这包括了计算公式、数据和参数的准确性以及设计方案的合理性和可行性等。

3. 结构设计总说明的合规性：审查人员需要确认结构设
计总说明是否符合国内外的相关法律法规和标准。

也需要核实结构设计总说明是否符合安全和可靠性等方面的标准。

4. 结构设计总说明的合理性和可操作性：审查人员需要
判断结构设计总说明的设计策略是否合理，是否能够实现预期的各种设计目标。

同时，还要评估结构设计总说明的可操作性，包括了施工工艺的可行性、材料的可获得性等。

5. 结构设计总说明的综合性：审查人员需要评价结构设
计总说明中各项要素之间的协调性和整体性，包括了设计方案与工程环境的匹配性，细节设计与总体设计的一致性等。

6. 结构设计总说明的可读性：审查人员还需要评估结构设计总说明的易读性和易理解性，在审查之后向项目中的其他人员，如建筑师、工程师或业主等提供有关的解释和指导。

综上所述，结构设计总说明的审查需要从多个角度出发，包括了完整性、准确性、合规性、合理性和可操作性、综合性和可读性等。

只有全面考虑每一个要点，才能够确保结构设计总说明的质量，保障工程的安全与可靠性。

建筑工程初步设计审查要点1.结构设计要点-确保结构设计符合国家和地方相关规范标准，并满足建筑物的承载力、刚度和稳定性要求。

-检查设计中是否使用了合理的结构形式和材料，以确保结构的安全可靠性。

-检查结构连接节点的设计，确保连接强度和连接方式符合规范要求。

2.消防安全要点-确保建筑物消防设计满足国家和地方相关消防规范标准，包括安全疏散通道、防火分隔等要求。

-检查建筑物消防设施的设置和规划，包括消防栓、灭火器、自动喷水灭火系统等是否符合规范要求。

-检查消防通道是否合理设置，以确保消防人员和设备能够快速进入和撤离。

3.电气设计要点-确保建筑物电气设计满足国家和地方相关电气规范标准，包括线路敷设、电气设备选型和安装等。

-检查电气设备的选择和安装是否符合规范要求，包括开关、插座、配电箱等设备。

-检查电气线路的规划和敷设方式，确保线路安全可靠，并符合电气规范的防火要求。

4.供水与排水设计要点-确保建筑物供水与排水设计满足国家和地方相关规范标准，包括供水管道、排水管道的规划和敷设等。

-检查供水设备的选择和安装是否符合规范要求，包括水泵、水箱等设备。

-检查排水系统的布置和设计，确保有效排水，防止水压过大或堵塞等问题。

5.环境保护要点-确保建筑物设计满足环境保护的要求，包括噪音、震动、污染等的控制和预防。

-检查建筑物周边环境的影响，如是否会对周边居民产生噪音或影响空气质量等。

-检查设计中是否考虑了节能、节水和资源回收利用等环境保护措施。

6.施工管理要点-检查施工方案和施工图纸，确保施工过程中的安全施工和质量控制。

-检查施工材料的选择和使用，确保材料符合规范要求，并有相关的质量检验证明。

-检查施工现场是否有合理的安全措施，包括施工期间的安全防护和交通管理等。

在进行初步设计审查时，需要充分了解相关的国家和地方规范标准，并与设计人员进行充分的沟通和交流，以确保设计的合理性和符合实际需求。

此外，初步设计审查还需要结合项目的具体情况，进行针对性的检查和评估，以保证建筑工程的安全性、可靠性和经济性。

《钢结构施工方案审查要点》钢结构施工方案审查是保证工程质量和安全的重要环节，审查要点具体如下：一、设计文件审查：1.结构设计是否符合国家现行的相关技术标准和规范要求，包括钢结构设计规范、建筑设计规范等；2.结构设计的合理性和稳定性，是否满足风、地震、承载力等各项要求；3.是否有明确的施工工艺及施工方案，确保施工操作的合理性和施工工艺的可行性；4.是否对特殊构件和连接节点进行了详细的设计和计算，确保其安全可靠。

二、材料的选择与验收：1.钢材的选用是否符合设计要求，包括钢单板材料、钢管、焊材等；2.材料的出厂合格证明是否齐全，是否符合国家相关标准和规范要求；3.材料的验收是否按照国家相关标准进行，包括外观质量、化学成分、力学性能等；4.锚固材料和装配件的选择和验收是否符合设计要求。

三、焊接工艺与焊工验收：1.是否有详细的焊接工艺规程，并符合国家相关标准和规范要求；2.焊接材料的选择是否符合设计要求，包括焊条、焊丝等；3.钢架焊缝的焊接质量是否符合要求，包括焊缝的强度、焊缝质量等；4.焊工的资质和操作是否符合相关标准，是否持有有效的焊工证书；5.焊接工艺的记录和焊工的验收记录是否完整。

四、安装施工方案与验收：1.是否有详细的安装施工方案和操作规程；2.组装、安装和调整方法是否合理，是否能确保结构安全和稳定；3.钢结构的安装是否符合设计要求和相关规范，如安装误差、钢结构的节点等；4.安装过程中是否进行合理的现场监控和质量检查，保证施工过程的质量控制；5.施工记录和验收报告是否完整。

五、防护措施与安全技术：1.是否制定了施工安全技术措施和防护措施，并符合国家相关标准和规范；2.施工现场上是否有相应的安全警示标识和设施；3.是否有专人负责施工安全事务，并对施工人员进行安全教育和培训；4.是否落实了施工现场的安全检查制度，做好隐患排查和整改工作。

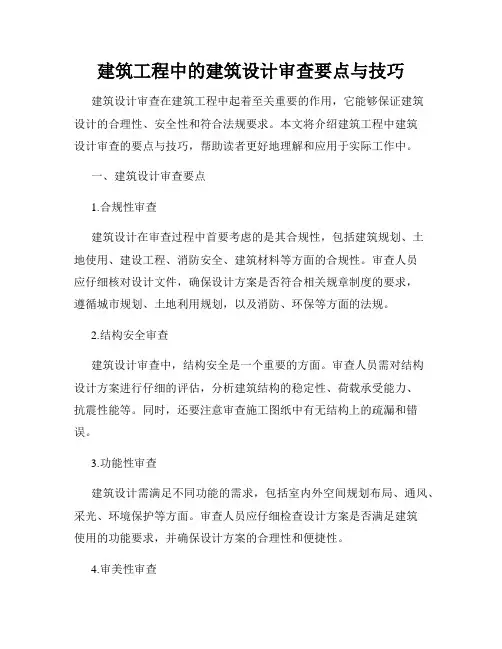

建筑工程中的建筑设计审查要点与技巧建筑设计审查在建筑工程中起着至关重要的作用，它能够保证建筑设计的合理性、安全性和符合法规要求。

本文将介绍建筑工程中建筑设计审查的要点与技巧，帮助读者更好地理解和应用于实际工作中。

一、建筑设计审查要点1.合规性审查建筑设计在审查过程中首要考虑的是其合规性，包括建筑规划、土地使用、建设工程、消防安全、建筑材料等方面的合规性。

审查人员应仔细核对设计文件，确保设计方案是否符合相关规章制度的要求，遵循城市规划、土地利用规划，以及消防、环保等方面的法规。

2.结构安全审查建筑设计审查中，结构安全是一个重要的方面。

审查人员需对结构设计方案进行仔细的评估，分析建筑结构的稳定性、荷载承受能力、抗震性能等。

同时，还要注意审查施工图纸中有无结构上的疏漏和错误。

3.功能性审查建筑设计需满足不同功能的需求，包括室内外空间规划布局、通风、采光、环境保护等方面。

审查人员应仔细检查设计方案是否满足建筑使用的功能要求，并确保设计方案的合理性和便捷性。

4.审美性审查建筑审查不仅仅关注技术和功能，审美性也是一个重要的方面。

审查人员需要评估设计方案的整体感觉和审美效果，确保建筑设计在视觉上能够给人带来愉悦的美感。

5.施工可行性审查建筑设计不仅要满足审美和功能要求，还需要符合实际施工条件。

审查人员要对设计方案的可施工性进行评估，确保施工过程中不会出现困难或冲突。

同时，还要关注施工方案中的施工工艺、施工流程等方面的合理性。

二、建筑设计审查技巧1.深入了解相关法规建筑设计审查需要建立在对相关法规的准确理解和掌握基础上。

审查人员应不断学习和了解最新的建筑法规和标准，以提高审查效果。

2.细致观察与沟通审查人员需要在审查过程中，细致观察设计文件，确保不会遗漏重要的细节。

同时，与设计人员进行充分的沟通和交流，解决可能存在的问题和疑点。

3.注重团队合作建筑设计审查是一个复杂的过程，需要多个专业人员的配合和合作。

审查人员应与结构设计师、土建设计师等进行密切的合作，形成高效的团队审查模式。

建筑结构设计：结构设计总说明有哪些审查
要点？
结构设计总说明中重点审查下面11项内容：
1.设计采用的规范、规程及标准图，计算软件应为有效版本。

2.十大参数取值正确，包括结构安全等级、设计使用年限、耐火等级、抗震设防类别、抗震设防烈度、抗震等级、场地类别、基础的设计等级、地下室防水等级、砌体施工质量控制等级。

3.设计±0.000标高所对应的绝对标高、基础选用的持力层及承载力特征值与勘察报告相符，防水设计水位和抗浮设计水位取值正确。

4.主要荷载（作用）取值：楼（屋）面活荷载、特殊设备荷载、风荷载、雪荷载、地震作用（包括设计基本地震加速度、设计
地震分组）；温度作用及地下室水浮力的有关设计参数应正确。

5.混凝土结构的环境类别、地下结构防腐措施、材料选用、强度等级、材料性能应标准确、清楚。

6.主要结构材料：混凝土强度等级、钢筋种类、钢绞线或高强钢丝种类、钢材牌号、砌体材料的说明等应正确。

7.建筑物的耐火等级、构件耐火极限、钢结构防火、防腐蚀及施工安装要求。

8.受力钢筋混凝土保护层厚度、钢筋锚固和连接，钢材的焊接，预埋件及吊环的材料要求。

9.后浇带设置、专业配合和施工质量验收等施工要求表述正确。

10.地下工程施工停止降水的条件及对邻近建筑物影响的
措施。

11.专业配合要求（电梯及装饰预埋件，设备留洞，电气避雷措施，二次设计内容要求）是否已考虑齐备。

结构施工图设计审查要点
一、总则
（一）为指导建筑工程施工图设计文件审查工作，根据《建设工程质量管理条例》与《建设工程勘察设计管理条例》，特制定建筑工程施工图设计文件（下列简称施工图）审查要点。

（二）本要点供施工图审查机构进行民用建筑工程施工图技术性审查时参考使用。

工业建筑工程的施工图，可根据工程的实际情况参照本要点进行审查。

（三）建设单位报请施工图技术性审查的资料应包含下列要紧内容：
1、作为设计根据的政府有关部门的批准文件及附件。

2、审查合格的岩土工程勘察文件（详勘）。

3、全套施工图（含计算书并注明计算软件的名称及版本）；
4、审查需要提供的其它资料。

（四）施工图技术性审查应包含下列要紧内容：
1、是否符合《工程建设标准强制性条文》与其他有关工程建设强制性标准。

2、地基基础与结构设计等是否安全。

3、是否符合公众利益。

4、施工图是否达到规定的设计深度要求。

5、是否符合作为设计根据的政府有关部门的批准文件要求。

（五）本要点所涉及标准内容以现行规范规程内容为准。

（六）各省、自治区、直辖市人民政府建设行政主管部门可根据本地的具体情况，对本要点作出必要的补充规定。

三、结构专业审查要点。

结构专业审查要点3.1强制性条文现行工程建设标准中的强制性条文，因强制性条文很多，应按原文逐项审查，不得遗漏。

本要点中仅摘录了经常使用的部分强制性条文，供参考使用。

3.2基本规定3.2.1审査范围一、均应对结构施工图设计文件执行强制性条文的情况进行审查，而列入本要点的强制性条文以外的内容仅用于对地基基础设计、主体结构体系的总体受力性能、主体结构关键部位的承载力和构造的审查。

主体结构的关键部位是指出现问题后会严重彫响主体结构安全的部位，如剪力墙底部加强部位、框支框架和其它结构转换构件、框架底部楼层的柱和梁、悬挑长度较大的梁等。

二、钢结构只对设计图进行审查，钢结构设计图的深度应满足国家标准图《钢结构设计制图深度和表示方法》O3G1O2的要求。

当报审图纸为设计图与施工详图合为一体的施工图时，也只对其中属于设计图的内容进行审查。

3.2.2设计依据一、设计采用工程建设标准和设计中引用的其它标准（含标准图）应为有效版本；二、设计所采用的地基承载力等地基土的物理力学指标、搞浮设计水位、抗震设防烈度（设计基本地震加速度及设计地震分组）及建筑场地类别应与审查合格的《岩土工程勘察报告》一致。

三、建筑结构设计中涉及的作用或荷载，应符合《建筑结构荷载规范》GB50009-2001及其他工程建设标准的规定。

当设计采用的荷载在现行工程建设标准中无具体规定时，其荷载取值应有充分的依据。

3.2.3结构体系结构体系除符合现行工程建设标准外，尚应满足下列要求：一、砌体结构不应在房屋角部设置转角门窗；二、砌体结构不宜采用错层结构（指楼板顶面高差大于500 nun的情况），当采用错层结构时，应对错层按二个楼层计入房屋的层数中；三、不应采用砌体墙一钢筋混凝土墙混合结构体系；四、不应采用内框架结构房屋；五、底部框架一抗震墙房屋的底部抗震埴不应采用砌体结构；六、不应采用钢筋混凝土异型柱框架结构、异型柱框架一抗震墙结构、异型柱框架一支撑结构;七、不应采用无抗震墙的钢筋混凝土板一柱结构；八、当房屋层数不超过三层，且设计采取了加强措施，对上述一、三、六、七款的要求可适当放宽。

初步设计技术性审查要点——结构序号项目审查内容1设计文件•设计文件内容是否完整2设计依据•建筑主体结构设计使用年限是否符合《建筑结构可靠度设计统一标准》第1。

0。

5条的规定。

•本地区基本风压（雪压、气温）是否符合《建筑结构荷载规范》，抗震设防烈度是否符合《建筑抗震设计规范》GB50011附录A。

•本工程采用的设计规范、规程，是否适用于本工程，是否为有效版本。

•批准的上一阶段的设计文件及相关专业的设计资料是否齐全。

•采用的工程地质勘察报告是否经过审查。

•必要时是否按工程需要提供了《场地地震安全性评价》、《风洞试验报告》等资料和试验及鉴定报告。

3设计安全标准•建筑结构的安全等级是否符合《建筑结构可靠度设计统一标准》。

•地基基础的设计等级是否符合《建筑地基基础设计规范》GB50007的规定。

•建筑抗震设防类别是否符合《建筑工程抗震设防分类标准》GB50223的规定。

•钢筋混凝土结构房屋抗震等级是否符合《建筑抗震设计规范》和《高层建筑钢筋混凝土结构技术规程》的要求。

•地下室防水等级是否符合《地下工程防水技术规范》GB50108的规定。

•人防地下室的设计类别、防常武及防核武抗力级别是否符合当地人防主管部门的有关规定和《人民防空地下室设计规范》•建筑物构件耐火极限是否符合相关防火规范的规定。

4场地分析和地勘报告分析•场地基本情况简述是否与《工程地质勘察报告》一致。

•工程地质概况和水文地质概况描述内容是否满足初设文件深度的要求。

5主要荷载取值•楼屋面活荷载是否符合荷载规范和相关规定、特殊设备荷载选取是否恰当。

•基本风压、地面粗糙度、风载体型系数等是否符合《建筑结构荷载规范》的规定。

•设计基本地震加速度、设计地震分组、场地特征周期、地震影响系数等是否符合《建筑抗震设计规范》的规定。

•需要考虑温度作用时，升（降）温和有关参数取值是否正确。

6地基基础及环境设计•人工地基处理方案的选择是否恰当，技术要求是否合理。

•是否正确使用工程地质勘察报告所提供的岩土参数；是否正确采纳《工程地质勘察报告》对基础形式、地基处理、防腐蚀措施（地下水有腐蚀性时）等提出的建议并采取了相应措施，当其与地勘建议不一致时，其措施是否恰当。

建筑结构设计图纸校审时应注意的几个问题建筑结构设计图纸是建筑工程中非常重要的一环，其质量和准确性关系到整个建筑工程的质量和安全。

而图纸校审则是保证建筑结构设计图纸质量和准确性的关键环节。

在进行建筑结构设计图纸校审时，应注意以下几个问题：一、严格按照审核标准进行操作建筑结构设计图纸校审应严格按照相关标准进行操作，如GB 50009-2012《建筑结构荷载规范》、GB 50010-2010《建筑设计规范》等。

校审人员应熟悉国家及行业相关标准，对设计文件进行全面、系统、科学地审核，并制定审核方案，明确审核的范畴、要求和具体程序。

二、审核人员应具有高度的责任心校审人员应具有高度的责任心，必须严格要求自己，审核时要全面考虑建筑工程的实际情况，切实保证审核结果的准确性和合规性。

在审核过程中，应准确、清楚地记录审核内容和结果，对原始资料的完整性、可行性、可测性和合法性进行评估，防止审核中的遗漏和偏差。

三、重视并控制审核时间在校审过程中，应根据建筑工程的项目周期和进度要求，合理安排审核时间，并严格控制审核周期，尽可能避免因审核延期而引起项目滞后或造成经济损失。

同时，应当加强与设计单位、建设单位、监理单位等沟通，确保需要审核的图纸及时送达、提交校审意见也要及时反馈。

四、加强沟通与协调校审应开展多部门、多方面、全方位的沟通和协调工作，加强审核结果的互动和合作，确保审核结果的合理性和有效性。

审核结果应及时告知被审核单位，并与被审核单位协商和解决存在问题，建立沟通和合作机制，为工程建设提供技术保障和服务支持。

五、建立健全的管理制度建立健全的图纸校审管理制度，对校审的过程、程序、资料管理等方面进行规范和控制，明确校审责任和权限，确保校审工作的科学、规范、高效地进行。

同时，也可以借助科技手段提高校审效率与质量，如数字化审核平台、离线验收等，提高校审的实效性和准确性。

总之，建筑结构设计图纸校审应该是全面、科学、可行、协调、高效的，校审人员应具有责任感，制度应完善，以保障建筑工程的安全和质量。

结构施工图审查要点一、结构计算书1.1 荷载取值。

符合《建筑结构荷载规范》GB50009-2010的条款和行业专门的规范、标准。

1.2计算机程序分析计算。

注意软件的使用范围和技术条件，所建立的计算分析模型是否符合实际，对计算结果应先判断、校核其合理有效后，方可用于设计。

必须说明软件名称、版本号。

核对总信息，各层结构平面简图、荷载简图、配筋简图，墙体受压等计算结果，大跨度梁、楼(屋)盖的挠度、裂缝宽度数值，抗震设防区的柱轴压比。

1.3计算书主要控制参数。

1、位移比，2、层间位移角，3、周期比控制，4、层刚度比控制，5、层间受剪承载力之比控制，6、刚重比控制，7、重力二阶效应（p-Δ），8、剪重比控制，9、轴压比验算 ,10、框架的倾覆力矩比。

二、结构设计总说明（应包含以下内容）2.1 结构类型概况、设计使用年限、结构安全等级。

符合《建筑结构可靠度设计统一标准》GB50068-2001第1.0.5条、第1.0.8条，其它规范的有关规定。

2.2 抗震设防烈度、场地类别、抗震设防类别。

符合《建筑抗震设计规范》GB50011-2010、《中国地震动参数区划图》GB18305-2015、《建筑抗震设计规程》（DB62/T25-3055-2011）、《建筑抗震设防分类标准》GB50223-2008相关要求。

2.3 钢筋混凝土结构的抗震等级。

符合《建筑抗震设计规范》GB50011-2010、《建筑抗震设计规程》（DB62/T25-3055-2011）相关要求。

2.4 设计荷载的取值。

符合《建筑结构荷载规范》GB50009-2012相关要求。

2.5 地基基础设计等级，持力层类别、承载力特征值，地下水类别、标高，设计防水水位，有无软弱下卧层，基坑开挖支护措施。

符合《建筑地基基础设计规范》GB50007-2011相关要求。

2.6 混凝土结构环境类别及耐久性的要求，地下工程防水等级，防水混凝土抗渗等级。

符合《混凝土设计规范》GB50010-2010、《地下工程防水技术规范》GB50108-2011相关要求。

结构设计校审，重点要点全汇总！【设计原则】○能按建筑设计意图将结构骨架起来○在搭建过程中注意不与建筑、设备发生冲突，做到不错不漏，不碰不缺○注意结构自身合理性，不合理的要与建筑协商解决○将设计意图表示完全，表达清楚○一套图的设计参数是否与否统一【设计步骤】设计配合――电算――模板图――配筋――说明及大样存在问题：○工期安排不合理，效率低，设计模块化人员占用了所有的工期，留给校审的时间时间很少或几乎不会。

○没有按照公司统一化措施的要求，电算数据没有校审就绘制施工图，导致返工【设计配合】○墙体材料、外墙做法：面砖、涂料或局部面砖局部涂料○厨房、卫生间、门厅及阳台板面标高降多少○阳台梁高，阳台线脚位置：阳台梁面、阳台梁底（影响绘图）○空调板位置：梁面还是梁底○凸窗大样类型○建筑外圈梁高○基础埋深（承台、基础梁面标高）○屋面找坡：形态找坡或建筑找坡○板面高差线应在建筑图准确表达，特别是高差线不在门边之时○墙、柱、梁偏位及尺寸○楼梯是否设梁，梁高多少○电梯基坑的标高，电梯基坑有无下所地下室○地下室顶板标高，消防车道位置，覆土厚度○梁宽、板厚与电专业配合是否需要局部加宽加厚【电算】(1)基本指导方针及计算参数（总信息）○混凝土容重：统一按框架25，框剪、剪力墙结构：26；○地面粗糙度：城市中心区可取C类；市郊取B类；○结构基本周期：T1○风荷载信息中各段最高层号与计算层数是否达维季夫卡相符○子类场地土类别及是否与特征景气周期矛盾：人体工学地震分组第一组：2类场地对应的特征周期户外应为0.35，3类场地对应的特征周期户外应为0.45。

○周期折减系数是否正确○斜交抗侧力构件交角大于15°时是否已输入相应附加地震数○地震积极作用最大的方向大于15°时是否已将总信息中水平力的夹角改为相应的角度○框剪结构0.2Q0调整的起止层号○层高、混凝土强度等级、钢筋强度及保护层厚度是否正确（板容易忽略导致返工），屋面小塔楼及坡屋面的层高，同一工程所遵循的原则应一致。

混凝土结构的设计与审查要点混凝土结构是工程建设中常见的结构类型之一，具有承载力强、耐久性好等优点。

在混凝土结构的设计与审查中，有一些要点需要特别注意，以确保结构的安全性和可靠性。

本文将介绍混凝土结构设计与审查的要点，以帮助读者更好地了解与应用。

一、设计要点1. 结构荷载计算：首先需要确定结构所承受的荷载，包括恒载、活载、风载等。

在计算结构荷载时，需要按照相关国家或地区的设计规范进行，确保计算结果准确可靠。

2. 材料选择：混凝土结构的材料主要包括混凝土、钢筋等。

在设计过程中，需要选择适当的材料，以满足结构的强度、耐久性等要求。

同时，材料的品质也需符合相应的标准。

3. 结构布局：结构布局是混凝土结构设计的重要环节。

合理的结构布局可以减少结构内力和变形，提高结构的稳定性和承载性能。

在布局设计中，应充分考虑结构的实际使用要求和工程经济性。

4. 结构抗震设计：地震是混凝土结构可能遇到的主要自然灾害之一。

因此，在设计过程中需要进行抗震设计，确保结构能够在地震作用下具有足够的抗震能力。

抗震设计需要满足相应的规范和要求，采用合适的抗震措施。

5. 结构施工性考虑：混凝土结构的施工性是设计过程中需要考虑的重要因素之一。

设计师需要考虑结构施工的可行性、施工工艺和施工材料等，以确保结构能够顺利进行施工，并保证结构的质量。

二、审查要点1. 设计文件审查：在混凝土结构设计完成后，需要对设计文件进行审查。

审查包括对设计文件的完整性、准确性和合规性进行检验，确保设计文件符合相关规范和要求。

2. 结构计算验证：审查过程还需对结构计算进行验证，确保计算过程准确可靠。

这包括对结构受力分析、截面验算、开裂控制等进行审查，以验证设计结果的合理性。

3. 材料和构件验收：在混凝土结构施工过程中，需要对材料和构件进行验收。

审查人员要对混凝土的配合比、钢筋的质量等进行检查，以确保施工采用的材料和构件符合设计要求。

4. 施工工艺审核：审查中还需对施工工艺进行审核，包括模板支撑、浇筑工艺、养护方法等。
