工频场强仪RJ-5电子说明书

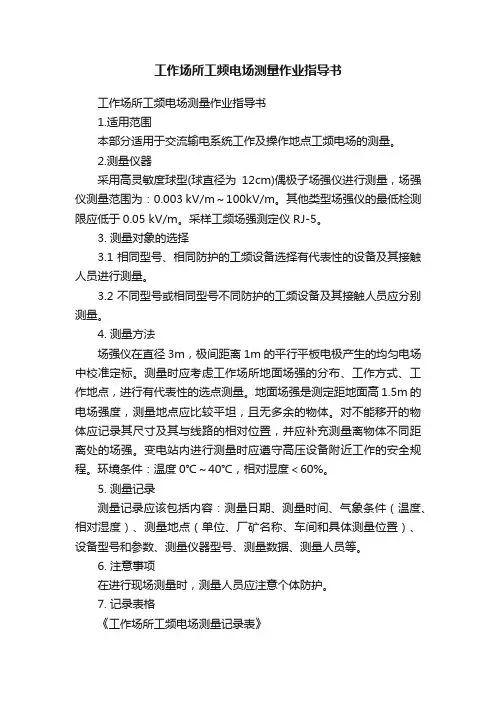

工作场所工频电场测量作业指导书
工作场所工频电场测量作业指导书
1.适用范围
本部分适用于交流输电系统工作及操作地点工频电场的测量。

2.测量仪器
采用高灵敏度球型(球直径为12cm)偶极子场强仪进行测量，场强仪测量范围为：0.003 kV/m～100kV/m。

其他类型场强仪的最低检测限应低于0.05 kV/m。

采样工频场强测定仪RJ-5。

3. 测量对象的选择
3.1 相同型号、相同防护的工频设备选择有代表性的设备及其接触人员进行测量。

3.2 不同型号或相同型号不同防护的工频设备及其接触人员应分别测量。

4. 测量方法
场强仪在直径3m，极间距离1m的平行平板电极产生的均匀电场中校准定标。

测量时应考虑工作场所地面场强的分布、工作方式、工作地点，进行有代表性的选点测量。

地面场强是测定距地面高1.5m的电场强度，测量地点应比较平坦，且无多余的物体。

对不能移开的物体应记录其尺寸及其与线路的相对位置，并应补充测量离物体不同距离处的场强。

变电站内进行测量时应遵守高压设备附近工作的安全规程。

环境条件：温度0℃～40℃，相对湿度＜60%。

5. 测量记录
测量记录应该包括内容：测量日期、测量时间、气象条件（温度、相对湿度）、测量地点（单位、厂矿名称、车间和具体测量位置）、设备型号和参数、测量仪器型号、测量数据、测量人员等。

6. 注意事项
在进行现场测量时，测量人员应注意个体防护。

7. 记录表格
《工作场所工频电场测量记录表》。

场强仪使用方法,场强仪操作说明，数字有线电视改造用场强仪场强仪简单说明：场强仪故名思议就是测量场强（电平）的仪器。

它可以满足电视、调频、有线电视系统的场强（电平）、图像/伴音比、载波/噪音比、数字频道功率、频谱分析仪、HUM、互调、回传评估的高精度测量。

该产品配有一块液晶显示屏，可以直观地显示出测量数据。

场强仪基本功能键说明如下图：一.场强仪单频道测量按下CH/F键,仪器进入单频道测量模式,液晶显示界面如下:此时屏幕左下方显示当前的频道号,右下方显示当前频道的图像载波频率值,屏幕中部左方显示当前频道的图像载波电平,右方显示当前频道的V/A值(图像载波电平与伴音载波电平差).按上下键可加减频道数.二.场强仪双频道测量/斜率测量首次按下斜率键,仪器进入的是双频道测量模式,液晶显示界面如下:此时屏幕的左下方显示第一个频道的频道号,右下方显示第二个频道的频道号,屏幕中部左侧显示第一个频道的图像载波电平值,右侧显示第二个频道的图像载波电平值.在双频道测量模式下再次按下斜率键仪器进入斜率测量模式，液晶显示界面如下:此时屏幕左下方显示第一个频道的频道号,右下方显示第二个频道的频道号,屏幕中部左侧显示第一个频道的图像载波电平,右侧显示斜率值(即第一个频道的图像载波电平减去第二个频道的图像载波电平的差值)按上下键可以加减频道数,按换档键可以控制在第一个频道和第二个频道之间切换.场强仪说明:1. 此功能可用于测量/调试干线放大器的参数.2. 此功能可用于测量国家<CATV行业标准>中规定的任意频道间的电平差及相邻频道间的电平差.3. 此功能可同时测量两个频道的电平值,非常适合CATV维护人员使用.场强仪图片:场强仪使用方法:①正确连接电缆，连接电缆不宜过长。

假若非用长电缆不可时，则必须在仪表的读数上加上电缆的损耗，尤其是高频段。

②场强仪不仅要测量图像载波电平，还要测量调频声音广播信号载波电平,因此，所用信号电平应包括声音载波电平和图像载波电平。

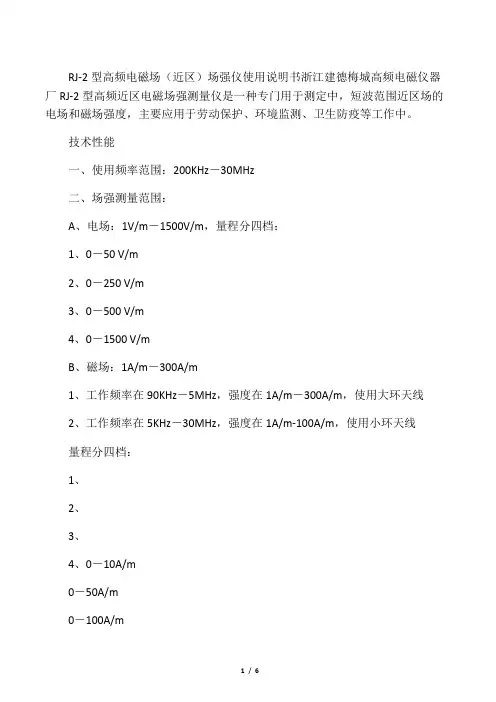

RJ-2型高频电磁场（近区）场强仪使用说明书浙江建德梅城高频电磁仪器厂RJ-2型高频近区电磁场强测量仪是一种专门用于测定中，短波范围近区场的电场和磁场强度，主要应用于劳动保护、环境监测、卫生防疫等工作中。

技术性能一、使用频率范围：200KHz－30MHz二、场强测量范围：A、电场：1V/m－1500V/m，量程分四档：1、0－50 V/m2、0－250 V/m3、0－500 V/m4、0－1500 V/mB、磁场：1A/m－300A/m1、工作频率在90KHz－5MHz，强度在1A/m－300A/m，使用大环天线2、工作频率在5KHz－30MHz，强度在1A/m-100A/m，使用小环天线量程分四档：1、2、3、4、0－10A/m0－50A/m0－100A/m0－300A/m三、误差：整机测量误差±30%四、电源：6F22－9V、4F22－6V叠层电池各一个。

五、使用条件：1、2、3、4、环境温度为-10℃～＋40℃相对温度80％以下测量时人体应离探头0.5M以上电池工作电压不低于表头上的红色标志线电路说明本仪器由电场探头、磁场探头、传输线（或连接插头）、指示器四部分组成。

其图如下：（电场探头）小偶极子天线→衰减器→整流→滤波→ A↓（指示器） B →高频滤波→衰减器→阻抗变换器→直流电表↑环形天线→积分电路→整流→滤波→ A（磁场探头）被测场的电磁厂能量被探头上的天线接收后，经过整流、滤波变成直流讯号经双绞传输线（或连接插头）选至指示器部分，在经高频滤波、衰减器、阻抗变换器、最后由表头将被测的电磁场强度显示出来。

由于本仪器采用了场效应对管作阻抗变化器以及在磁场探头中采用了积分电路，因此使场强显示与被测场频率基本无关。

本仪器在规定的频率范围内测试时，可不作频响误差修正。

使用方法准备：1、2、将工作开关置于“检1”位置。

打开电源开关，此时表针应超过红色标线，表明第一电池电压正常；然后将开关拨至“检2”，检查表针指示是否超过红色标线，当两组电池电压都正常时即可将工作开关置于“工作”位置。

场强仪工具使用方法场强仪是一种用于测量电场强度的仪器，被广泛应用于电力、通信、无线电、环境等领域。

场强仪的使用方法可以分为以下几个步骤：1.准备工作：a.确认仪器是否工作正常，检查电源、电池、传感器等部分的状态；b.确定测量区域，清理测量点附近的杂物，确保无干扰物；c.了解场强仪的测量范围和精度，根据需求选择合适的量程；d.可选的步骤是校准场强仪，特别是在首次使用或长时间未使用后。

2.打开仪器：a.按下仪器上的开关，确认仪器已开机；b.根据需要，选择合适的测量模式或功能。

3.设置参数：a.根据具体测量需求，设置相关参数，如量程、测量单位等；b.一些场强仪可能还有特殊的设置，如数据存储、报警功能等。

4.进行测量：a.将传感器或天线靠近待测区域，确保其正对待测物体或场强源；b.观察仪器显示屏上的数值和单位，记录测量结果；c.若需要连续测量，可根据要求将传感器移动到下一个测点，重复上述步骤。

5.数据处理和分析：a.根据需要，将测量结果记录下来，包括时间、位置、数据值等其他相关信息；b.可以使用计算机软件或专业数据处理工具，进一步分析和绘制图表。

6.仪器维护：a.使用完毕后，关闭仪器，保持存放在干燥、通风的环境中；b.定期检查仪器的传感器、电源、电池等部分，确保其正常工作；c.如果发现故障或异常，及时进行修理或更换配件。

需要注意的是，不同型号和品牌的场强仪可能存在一些差异，因此在具体使用时，还需要参考相关的使用说明书或接受相关培训。

此外，在使用场强仪测量强电场或高压区域时，还需要注意安全问题，采取必要的防护措施。

场强仪使用方法
电视信号电平表(场强仪)使用注意事项(电视频道划分)：
根据国家广电总局行业标准规定，我国电视占用频率带宽为5～1000MHz。

其中，5～65MHz为上行频段，65～87MHz为过渡频段，87～108MHz为广播频段，110～1000MHz为模拟电视、数字电视、数据业务频段。

在111～167MHz 频段设置了增补1～7频道，在167～223MHz设置了电视6～12频道，在223～463MHz设置了增补8～37频道，在470～862MHz设置了电视13～56频道(其中在566～606MHz设置了增补38～42频道)。

每一频道占用8MHz频带宽度。

一、使用前的准备工作
(一) 若仪器长时间未用（超过三个月）应先对仪器蓄电池放电，按下仪器电源开关，打开仪器的电视监视器1至2个小时就可作到完全放电。

(二) 放电完毕后关闭仪器电源开关对蓄电池充电，以备在野外无交流电源的环境下使用，充电时间为10-14小时，充电完毕后要停止充电，拔下交流电源插头。

(三) 检查交流电源线、转接头等是否完备。

(四) 带好接线盘和记录工具，做好数据记录。

二、场强测量
(一)首先详细阅读使用说明书，按说明书中介绍的方法把要测量的频率或频道预先设置好。

(二) 读数：置仪器于场强指示状态，调整相应频段，即指示出相应场强值。

三、注意事项
(一) 使用本仪器测量时，按下电源开关最好有5分钟预热，以确保测量准确度。

(二) 勿将仪器放置在高温、高湿、过脏及震动大的地方。

(三)长时间不用应将蓄电池的电放净。

我国电视频道频率范围
因我公司物业目前使用工具并不是太多，所以其余工具此处就不在介绍。

RJ-5工频电场（近区）场强仪操作规程1 仪器用途与使用范围1.1仪器用途：工作场所（具有电磁辐射作业场所）的电场强度的测量。

1.2使用范围：测量高压输变电系统、配电室、感应炉、地铁、电动机车、医疗设备、烘干设备、计算机等具有电磁辐射作业场所的电场强度；适用测量连续波。

2 编制依据2.1《RJ-5工频电场（近区）场强仪使用说明书》。

2.2 GBZ/T 189.3－2007 工作场所物理因素测量工频电场3工作原理3.1工作原理：测量引入到被测电场的一个孤立导体的两部分之间的工频感应电流和感应电荷，检波后经斩波，调制，放大，解调，最后由数字电压表显示被测的电场强度值。

4 技术特性4.1使用环境条件4.1.1工作温度：-10℃-40℃4.1.2工作相对湿度：80%以下4.2主要技术参数4.2.1使用频率范围：30Hz-2000Hz4.2.2量程：1V/m-20000V/m，4.2.3误差：±20%4.2.4电源：6F22—9V叠层电池、8.4V充电电池。

5 操作步骤5.1 操作前准备5.1.1检查电源：开机后检查主机【ALARM】欠电压警示灯，若警示灯亮起，则主机供电电池不足应及时充电。

5.1.2开机后检查表头视窗左上角，若显示BAT则表头供电电池不足应及时更换9v电池。

5.2 操作方法5.2.1开机预热15分钟以确保所测数值的正确和稳定。

5.2.2测量：按下主机开机电源【POWER】键（由于瞬间电压的问题有时需要连续开两次开关键方可正常工作）。

确认仪器开始正常工作。

5.2.3手持仪器手柄把手处，将仪器正对被测物体，手臂尽量伸直，调整探头方向，找出场强显示最大点，读取数据的最大值，此时仪器所显示的读数即为被测物的电场场强值。

5.2.3测量完毕关闭电源。

6 期间核查6.1本仪器不做周期检查。

7维护保养：7.1每次采样完毕后对仪器表面进行擦拭。

7.2仪器不使用时应保持干燥的地方。

7.3长期不使用时应将电池取出。

工频电场场强仪安全操作及保养规程前言工频电场场强仪是一种常用于测量电气设备工频电场强度的仪器。

使用该仪器需要一定的安全知识和操作技能。

本文旨在向使用工频电场场强仪的工作人员介绍安全操作和保养规程，以保障使用者的人身安全和仪器正常工作。

安全操作规程1.穿戴个人防护装备：在进行测量工作时，应穿戴符合安全标准的个人防护装备，如绝缘手套、绝缘鞋、绝缘帽、防护服等。

2.掌握仪器操作方法：在使用工频电场场强仪时，应先仔细阅读其操作说明书，并掌握仪器的使用方法和注意事项。

3.检查仪器状态：在使用前，应检查仪器的各项参数是否正常，如待测电压范围、电量显示和校正值等。

4.接地保护措施：为保障操作人员的人身安全，应采取接地保护措施，如连接接地电缆或使用接地棒。

5.避免触碰裸露的带电部件：在进行测量工作时，应注意避免触碰裸露的带电部件，以防电击事故的发生。

6.合理放置测量电极：在使用测量电极时，应合理放置在被测设备的相应部位，并注意电极之间的距离，以准确测量电场强度。

7.不直接用手触碰电极：在拆卸或更换测量电极时，切勿直接用手接触电极，以免发生电击事故。

保养规程1.仪器存放：工频电场场强仪应存放在干燥、通风、温度适宜的环境中，避免受到阳光直射、沾染尘埃或潮湿等。

2.定期检修：保障仪器的精度和可靠性，应定期对工频电场场强仪进行检修、校正等工作，以确保其符合测量要求。

3.清洁保养：在使用后，应及时将仪器表面的灰尘、污垢等清理干净，避免污染和腐蚀仪器表面。

4.防护措施：在平时使用中，应注意仪器的防护，避免受到振动、冲击等损坏。

5.不可拆卸：除专业技术人员外，其他人员不得随意拆卸仪器的结构，以免影响仪器的精度和可靠性。

总结工频电场场强仪是一种测量电气设备工频电场强度的必要仪器，但使用它需要一定的安全知识和操作技能。

在使用前，应仔细阅读操作说明书，并严格按照安全操作规程进行操作。

除此之外，还应定期对仪器进行检修、校正等工作，以保障其精度和可靠性。

场强仪使用方法
1、打开“POWER”健，场强仪应出现显示，否则检查电池是否有电。

2、按一下“MODE”健，出现“N-FM ”、“AM ”、“W-FM”三个选择，选择“N-FM ”
按一下“ENTER”确认健。

3、按一下“MENU”采单健出现各类选择，再按一下“MENU”健，出现第二
栏选择，选择“unit ”出现“dbmv”、“dbuv”两种选择，选择“dbuv”按一下“ENTER”确认健。

4、根据终端接收的频率，如马鞍山使用频率为“231.025MHZ”，用场强仪数字
健输入相应的频率，再按一下“ENTER”确认健就可以写入相应的频率。

5、将终端的馈线从电台处取下来，通过馈线转接头接上场强仪，让主站发射信
号（如主台巡测），此时场强仪接收到的信号（场强仪的LEVEL显示的数字）即为该终端的场强信号。

6、一般终端场强信号要保证大于18Dbuv以上，否则要调整天线方向或升高天
线位置。

一、HS5628B型个人声暴露计操作规程1、目的建立一个HS5628B型个人声暴露计的使用、维护保养与清洁标准操作规程，使操作过程标准化。

2、适用范围本操作规程以及仪器本身仅提供给本单位检测人员使用，若外单位人员需要使用须经专门审批。

3、职责3.1 使用人员在使用仪器前必须认真阅读本操作规程，关键要点应熟记于心，并严格遵照执行；3.2 使用完毕后必须严格按照本指导书的要求对仪器作适当清洁，完整填写使用记录。

3.3 保管人员要做好日常保养与维护，并做好记录；3.4 仪器负责人：定期检查仪器的使用，维护情况，确保仪器正常运行。

4、仪器主要参数4.1 测量范围：30dB～130dB（A）、35～130dB（C）4.2 频率范围：20Hz～10KHz4.3 频率计权：A、C计权4.4 时间计权：快（F）、慢（S）4.5 级量程分高、中、低3档，每档线性范围≥60dB4.6 工作使用温度-10℃～50℃、相对湿度20％～90％5、操作过程5.1 使用前准备①装电池②通电检查③声校准：将声级校准器（94 dB、1kHz）配合在传声器上，不振不晃，开启校准器电源，声级计计权设置A或C，声级计声压级读数应为93.8dB，否则调节声级计右侧面⑦灵敏度调节电位器，校准完成后取下校准器。

5.2 声级测量①设置系统时钟②测量方式设置：声级计开机后，按设置键，再按上下键，使显示屏显示“set mode”，按运行后显示待测量的方式，再按上下键设置为测量方式为1或测量方式2.③瞬时声级测量：开启声级计电源开关，声级计处于“M”中量程档和“F”快计权特性，声级计测量数据位所测A声级值。

6、检定和校准6.1 仪器检定合格，获得检定合格证书6.2 经检定不合格，应立即停止使用并加上相应标识。

7、注意事项：7.1 声级计所用的传声器是一种精密传感器，请勿碰撞，以免膜片破损，不用时应放置妥当。

7.2 安装电池应注意极性，切勿反接，仪器长期不用时应取下电池。

[19]中华人民共和国国家知识产权局[12]实用新型专利说明书[11]授权公告号CN 2503494Y [45]授权公告日2002年7月31日[21]ZL 专利号00262814.7[21]申请号00262814.7[22]申请日2000.11.20[73]专利权人重庆德通科技开发有限公司地址400010重庆市渝中区较场口86号得意世界C区8F7[72]设计人胡国虎 罗军 范毓灿 [51]Int.CI 7G01R 29/00权利要求书 1 页 说明书 2 页 附图 1 页[54]实用新型名称50HZ工频电场场强仪[57]摘要50Hz工频电场场强仪属于50Hz工频电场强度的测量装置。

本实用新型的实现必须解决以下技术问题,一是需要制作一种适合测量50Hz工频电场的电场传感器,二是要求该测量装置操作简便,安全性好,而且测量数据准确和数码显示清晰。

本实用新型的电子电路采用模拟集成电路和数字集成电路等元件设计,并使用液晶数码显示50Hz工频电场强度。

该测量装置由绝缘棒支撑,操作者手持绝缘棒尾部就能进行50Hz工频电场空间场强分布的非接触性悬置测量。

本实用新型适用于电力系统、变电站、发电厂和大型输电单位,对高低压输电线路和输电设备周围空间50Hz工频电场强度的测量。

此外,本实用新型也可用于60Hz工频电场强度的测量。

00262814.7权 利 要 求 书第1/1页 1.一种50Hz工频电场场强仪，它是由50Hz工频电场传感器、电路盒、绝缘棒和置于盒内的电子电路所组成，其特征是50Hz工频电场传感器是平行板电容器；置于盒内的电子电路主要由测量放大器、量程选择开关、反相放大器、交直流转换器、双积分模数转换器和液晶数码显示器等多种单元电路所组成；电路盒由绝缘棒支撑，以便操作者手持绝缘棒尾部进行50H z工频电场强度的测量。

2.根据权利要求1所述的50Hz工频电场场强仪，其特征所说的平行板电容器是由二块彼此平行的金属板所构成。

场强仪使用方法场强仪是一种用于测量无线电频率场强的仪器。

它可以帮助用户确定信号的强度和质量，并提供准确的无线电频率测量。

场强仪通常由一个手持设备和一个附件组成，通过接收无线电信号并将其转换为数字显示来工作。

本文将详细介绍场强仪的使用方法，帮助用户正确地操作和测量无线电频率场强。

步骤一：准备场强仪在开始使用场强仪之前，首先需要做一些准备工作。

将场强仪从包装盒中取出，并确保其配备了所需的电池或电源适配器。

如果需要使用附件，确保它们已正确安装在场强仪上。

步骤二：打开场强仪按下场强仪上的电源按钮将其打开。

一些场强仪可能还具有其他控制按钮，如菜单按钮或模式按钮。

根据实际情况，按下相应的按钮以进入菜单或选择所需的工作模式。

步骤三：设置频率范围场强仪通常可以测量多个频率范围。

根据所需的测量频率，选择合适的频率范围。

这可以通过转动场强仪上的频率选择旋钮来完成。

确保选择的频率范围与要测量的信号频率相匹配。

步骤四：进行测量将场强仪的天线朝向要测量的信号源，并确保与场强仪之间没有任何物理障碍物。

慢慢移动场强仪，找到信号强度最大的位置。

现代场强仪通常会显示信号强度的数字值，使用该数字值来确定信号的强弱。

步骤五：记录结果一旦找到最强的信号强度位置，记录信号强度的数值。

这可以作为以后对比和评估信号强度的参考。

如果需要，可以使用场强仪上的保存功能将测量结果保存到内存中。

步骤六：分析结果根据测量结果，可以评估信号的强度和质量。

较高的信号强度通常表示信号较强，但并不总是意味着信号质量较好。

较强的信号也可能受到干扰或多径传播的影响。

因此，通过观察信号的质量指标，如信噪比或误码率，来评估信号的质量。

步骤七：关闭场强仪使用完场强仪后，按下电源按钮将其关闭。

如果所需，可以将附件或电池拆卸下来，并将场强仪放回原来的包装盒中。

总结：使用场强仪进行无线电频率场强测量是一项简单而重要的任务。

根据以上步骤，用户可以正确操作场强仪并获得准确的测量结果。

场强仪使用方法场强仪是一种用于测量电磁场强度的仪器。

它广泛应用于无线通信、无线电频谱监测、电磁环境监测等领域。

本文将介绍场强仪的基本原理、使用步骤和注意事项。

一、基本原理场强仪通过测量电磁场的强度来评估电磁辐射的水平。

它可以测量各种频率范围内的电磁场强度，包括无线电信号、微波辐射等。

场强仪的测量结果以分贝（dBm）为单位，通常在一个范围内表示。

一般情况下，场强仪的测量范围为-60dBm至0dBm，以对数形式显示在仪器的液晶屏上。

二、使用步骤1. 设置场强仪首先，将场强仪放置在需要测量的位置上。

确保场强仪与待测电磁场的方向一致，并保持与电磁场垂直方向平行。

在使用场强仪之前，需要对仪器进行校准。

校准的目的是确保场强仪的准确性和稳定性。

2. 打开场强仪按下场强仪上的开关按钮，开启仪器。

仪器将自动进行初始化，并进入测量模式。

3. 进行测量在测量模式下，仪器将开始测量电磁场强度。

通过观察场强仪的液晶屏，可以看到当前电磁场强度的值。

根据需要，可以选择设置不同的测量范围和单位。

4. 记录测量结果在完成测量后，可以记录测量结果。

场强仪通常具有存储功能，可以将测量结果保存在内部存储器中，或者通过连接到计算机或移动设备来导出数据。

5. 关闭场强仪测量完成后，按下场强仪上的开关按钮，关闭仪器。

三、注意事项1. 避免干扰在进行测量时，应尽量避免外部干扰。

如有可能，将场强仪与其他电子设备保持一定距离，避免干扰测量结果。

2. 安全使用使用场强仪时要注意个人安全。

避免长时间暴露于高强度电磁场中，并确保在测量过程中保持适当的距离。

3. 保养和校准定期进行场强仪的保养和校准，以确保其准确性和可靠性。

清洁仪器表面，并定期校准仪器，校正由于使用和老化引起的偏差。

4. 使用场强仪应符合相关法规和标准。

在某些领域，如通信和无线电频谱监测，可能存在特定的法规和标准，使用场强仪时要遵守这些规定。

总结：场强仪是一种用于测量电磁场强度的仪器。

通过测量电磁场的强度，我们可以对电磁辐射的水平进行评估。

操作规程
规范RJ-3型高频近区电场测量仪作业指导书
1、目的
规范RJ-3型高频近区电场测量仪的正确使用
2、适用范围
适用RJ-3型高频近区电场测量仪的使用
3、职责
3.1 操作人员：按本操作规程操作仪器。

3.2 保管人员：负责监督仪器操作是否符合规程，对仪器进行定期维护、保养。

3.3 仪器设备负责人：负责仪器综合管理。

4、操作程序
4.1、使用前先阅读该仪器的技术说明书，了解仪器的性能。

4.2、将仪搭后面电池盖板打开。

装上电池，然后盖上。

4.3、检查电源：将转换开关置于“检”位置，此时表针应超出红色标志线。

如低于红色标志线，应更换电池。

调零：将转换开关置于“1”或（“2”“3”），调节调零旋钮，使表头指示为零。

（调零时不要插探头，以免外部信号干扰，影响测量结果）。

4.4、伸展探头手柄，本仪器采用二节拉杆探头手柄，不用时探头手柄可收缩存放，使用时拉出探头手柄，拧紧螺母。

4.5、测量：将天线插头插入已调好零位的仪器，选择相应的量程，
缓缓转动手柄，找出场强指示最大点。

此时表头所显示的读数即为该点的电场强度。

4.6、仪器维护及注意事项
除了更换电池，严禁随意拆弄组件。

RJ-5型工频电场（近区）场强仪操作规程1 目的规范RJ-5型工频电场（近区）场强仪的操作程序，正确使用仪器，保证检验工作顺利进行。

2 适用范围适用于RJ-5型工频电场（近区）场强仪的使用操作。

3 职责3.1 操作人员按照本规程操作仪器，并做使用登记；3.2 保管人员对仪器进行定期维护，保养；3.3 科室负责人负责仪器的全面管理工作；4 技术参数4.1使用环境条件4.1.1工作温度：-10℃-40℃ 4.1.2工作相对湿度：80%以下；4.2主要技术参数4.2.1使用频率范围：30Hz-2000Hz；4.2.2量程：1V/m-20000 V/m；4.2.3误差：±20%；4.2.4电源：6F22—9V叠层电池、8.4V充电电池。

5 操作程序5.1 操作前准备5.1.1检查电源：开机后检查主机【ALARM】欠电压警示灯，若警示灯亮起，则主机供电电池不足应及时充电；5.1.2开机后检查表头视窗左上角，若显示BAT则表头供电电池不足应及时更换9v电池；5.2 操作方法5.2.1开机预热15分钟以确保所测数值的正确和稳定；5.2.2测量：按下主机开机电源【POWER】键（由于瞬间电压的问题有时需要连续开两次开关键方可正常工作）。

确认仪器开始正常工作；5.2.3手持仪器手柄把手处，将仪器正对被测物体，手臂尽量伸直，调整探头方向，找出场强显示最大点，读取数据的最大值，此时仪器所显示的读数即为被测物的电场场强值；5.2.4测量完毕关闭电源。

6 注意事项及维护保养6.1测量时探头周围1m以内不应站人或置放其它金属物件，以免电磁场在人体周围产生畸变，影响测量的准确度；6.2仪器测量后，回到零位时由于电容器泄放的原因，相对较慢。

但不会影响正常数据测试，不会作数据迭加处理显示；6.3仪器外壳请勿随意拆卸，以免影响仪器测量精度；6.4本仪器测量脉冲波时，仅作参考；6.5维护保养6.5.1每次采样完毕后对仪器表面进行擦拭；6.5.2仪器不使用时应保持干燥的地方；6.5.3长期不使用时应将电池取出；6.5.4仪器不能长期置于强电磁场中。

高频电磁场测试仪器操作指南说明书一、前言感谢您购买我们的高频电磁场测试仪器。

本操作指南旨在为您提供详细的操作步骤和注意事项，以确保您正确且安全地使用该仪器。

请在使用前仔细阅读本说明书，并按照指南进行操作。

二、产品概述高频电磁场测试仪器是一种用于测量高频电磁场辐射强度的专业设备。

它利用电磁感应原理，能够准确测量不同频段的电磁辐射强度。

该仪器包含主机、天线、显示屏等组成部分。

三、使用前的准备工作1. 请确保仪器完好无损，检查所有附件是否齐全。

2. 将主机与电源适配器连接好，并接通电源，待仪器启动成功后即可进行后续操作。

3. 请确认所使用的测试天线与仪器匹配，且无损坏。

4. 在使用仪器前，请确保工作环境无高频电磁干扰，选取适当的测试位置。

四、仪器操作步骤1. 打开电源开关，并注意观察仪器的启动状态。

2. 在主机或者显示屏上选择欲测量的频段及测量单位。

3. 保持仪器与天线之间的距离适当，避免其他干扰因素。

4. 按下“开始测量”按钮，仪器将开始进行电磁场强度的测量。

请注意在测试过程中保持仪器稳定。

5. 测试结果将在显示屏上进行实时显示。

如果需要记录数据，请按下“保存”按钮，数据将保存至仪器的存储器中。

6. 测量完成后，按下“停止测量”按钮，仪器将停止测量并进入待机状态。

7. 关闭电源开关，并拔下电源适配器。

五、注意事项1. 在使用仪器前，请仔细阅读本说明书，并按照步骤进行操作。

2. 请勿随意拆卸或修改仪器的任何部分，以免影响仪器性能或者导致安全问题。

3. 避免在高温、潮湿或者有腐蚀性气体的环境中使用仪器，以免损坏仪器或影响测量结果。

4. 使用仪器时，请保持操作环境安静，避免外界干扰对测量结果产生影响。

5. 如果观察到仪器存在故障或异常，请立即停止使用，并联系售后服务中心。

6. 请保持仪器干净并定期进行维护，以确保仪器的正常运行和准确测量。

六、故障排除在使用过程中，如果出现以下故障，请联系售后服务中心进行处理：1. 仪器无法启动或显示异常。

有线电视场强仪使用方法
1.准备工作
a)确保有线电视场强仪已经安装好电池或已经连接到电源
b)将有线电视场强仪的天线连接到电视信号源或电缆（通常与电视连接或使用分配器连接）。

2.打开有线电视场强仪
a)打开有线电视场强仪的电源开关；
b)等待几秒钟，直到仪器对信号进行了初始化。

3.选择测量模式
a)有线电视场强仪通常具有不同的测量模式，例如频谱扫描、信号质量、频率等；
b)根据需求选择适当的测量模式。

4.定位天线和信号源
a)将有线电视场强仪的天线朝向信号源；
b)记住信号源的位置以便可以准确测量。

5.开始测量
a)按下"开始"或相应按钮开始测量。

在一些场合，也可以通过触摸屏进行操作；
b)仪器将显示当地的信号强度和质量。

6.解读测量结果
a)有线电视场强仪通常会显示信号强度、信噪比、误码率等参数；
b)信号强度：显示信号的强度，值越大表示信号越好；
c)信噪比：显示信号与背景噪声之间的比例，值越高表示信号质量越好；
d)误码率：显示信号传输过程中的错误比例，值越低表示信号质量越好。

7.对信号进行调整和优化
a)如果信号强度较弱，可以尝试调整天线方向或使用信号放大器来增强信号；
b)如果信号质量较差，可以尝试调整天线位置或更换天线。

8.记录和保存测量数据
a)注意记录每次测量的数据，以便后续分析和比较；
b)有线电视场强仪通常会提供保存和导出数据的选项。

以上是使用有线电视场强仪的基本方法和步骤。

请注意，不同的有线电视场强仪可能在操作和设置上有所差异，因此在使用前请务必仔细阅读和理解相应的使用说明。

作业指导书第H 版第0 次修订题目：RJ-5工频电场（近区）场强仪维护规程第1页共1 页
RJ-5工频电场（近区）场强仪维护规程
第 1 页共 1 页编号：CQTLCDC3H3097－2016
1、为了确保仪器设备的性能完好和正常使用，按照仪器设备的管理规
定，对此台仪器（设备）按以下要求做好维护保养工作。

2、仪器测量前应先开机预热15分钟以确保所测数值的正确和稳定。

3、测量完毕后应及时关闭仪器。

4、仪器不使用时，应存放在干燥的地方，长期不使用，应将电池取出。

5、仪器不能长期放置于强电场中。

6、手持仪器测量时，应握在仪器手柄把手处，手臂应尽量伸直。

测量时
探头周围1米以内不应站人或放置其它金属物件，以免电磁场在人体周围产生畸变，影响测量的准确度。

7、仪器测量后，回到零位时由于电容器泄放的原因，相对较慢。

但不会
影响正常数据测试，不会作数据迭加处理显示。

8、本仪器是在专用标准场中校准的，各种元器件切勿乱调，若要重新校
准，应送本厂进行校准。

9、仪器外壳请勿随意拆卸，以免影响仪器测量精度。

10、本仪器作为计量器具，按国家计量部门规定，每年必须校准一次。

11、本仪器一般应用于连续波，测量脉冲波时，仅作参考。

12、仪器内电池应按正负极性放置，不能反接，以免损坏元器件。

13、在使用中如发现故障或异常现象，应及时报计管科修理。
