南方电子水准仪DL-202说明书V1.5

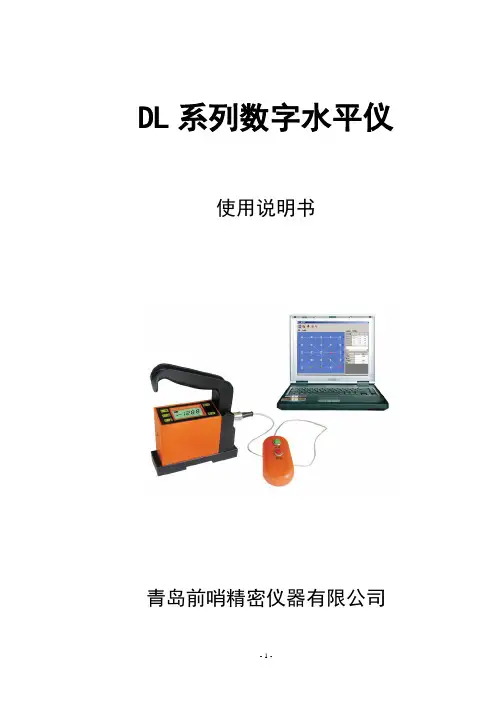

DL系列数字水平仪使用说明书青岛前哨精密仪器有限公司DL系列数字水平仪产品使用手册欢迎选购我公司的产品！青岛前哨精密仪器有限公司是隶属于中国航空工业第二集团的国家二级企业，为国家一级计量单位。

1993年在航空工业中首家获得ISO9001质量体系认证。

80年代初，在国内率先开发出高精度数显式电子水平仪，多年来产品遍及全国各地，在高精度检测领域处于国内领先地位。

DL数字水平仪采用高灵敏度电容式传感器，是由单片机作为控制器的高精度计量型产品。

广泛应用于产品的平面度、直线度检测及精密机床、加工中心、三坐标测量机等安装和调整。

同时测量数据可直接输入至计算机，配合测量软件对产品的平面度、直线度进行自动测量，并输出打印计算结果及图形。

人性化的设计、完备的功能，会给您的检测工作带来意想不到的惊喜和顺利。

由于本机的功能较多，使用之前请仔细阅读本使用手册，以便充分利用本机的功能。

目录外观与功能指示-------------------------------------------------------------------------------------- 4页液晶显示屏显示说明-------------------------------------------------------------------------------- 4页开机准备----------------------------------------------------------------------------------------------- 5页电池安装开机检查功能选择----------------------------------------------------------------------------------------------- 6页II档测量I 档测量置零电压温度读取删除标定复位测量单位转换使用指南----------------------------------------------------------------------------------------------- 9页使用中的注意事项测量档显示屏读数含义工作面水平检测与调整直线度、平面度检测使用水平仪存储功能计算机连机测量仪器调整----------------------------------------------------------------------------------------------- 12页相对零位调整绝对零位调整仪器示值标定恢复出厂设置维护指南----------------------------------------------------------------------------------------------- 14页维护和保养有关维修的规定主要技术指标----------------------------------------------------------------------------------------- 15页各类产品配置单-------------------------------------------------------------------------------------- 17页外观与功能指示①感应式控制面板②液晶显示屏③可拆卸手柄④数据传输插座⑤电源开关⑥电池仓⑦测量底座⑧壳体⑨标定/复位按键⑩控制盒液晶显示屏显示说明测量单位：mm/m 的状态显示测量单位：秒(″) 的状态显示①II档测量②I 档测量③置零④电压⑤温度⑥读取⑦删除⑧标定⑨复位⑩序号⑪被存储数据的序号⑫存储的最末一个数据标记⑬测量读数显示⑭电量低⑮倾斜方向显示：左侧高⑯倾斜方向显示：右侧高⑰负号显示⑱小数点⑲测量单位：秒开机准备安装电池⑴打开手柄下方的电池盖。

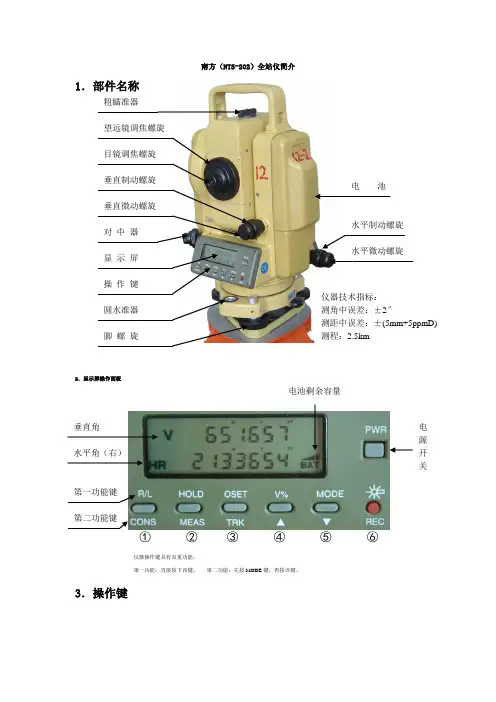

南方（NTS-202）全站仪简介1．部件名称粗瞄准器望远镜调焦螺旋目镜调焦螺旋垂直制动螺旋垂直微动螺旋对中器显示屏操作键圆水准器脚螺旋电池水平制动螺旋水平微动螺旋仪器技术指标：测角中误差：±2″测距中误差：±(5mm+5ppmD)测程：2.5km2．显示屏操作面板电池剩余容量垂直角水平角（右）第一功能键第二功能键电源开关① ② ③ ④ ⑤ ⑥仪器操作键具有双重功能。

第一功能：直接按下该键。

第二功能：先按MODE键，再按该键。

3．操作键①CONS 确认键（enter），或专项特种功能模式键。

R/L 水平角右角/左角的切换键。

②0SET 水平角置0键：按两次。

MEAS 测距键：连续精确测距。

（有光标时，左移光标）HOLD 水平角锁定键：按两次锁定，再按一次解除。

③V% 垂直角与倾斜百分比切换键。

TRK 跟踪测距键：每秒跟踪测距一次，精度至0.01m。

（或右移光标）④MODE 测角—测距模式切换键斜距—平距—高差切换键。

（数字增量键或上移光标）⑤显示屏照明键。

数字增量键或下移光标。

⑥REC 电子手簿记录键显示符号说明：注：水平角（右角）即顺时针方向。

水平角（左角）即逆时针方向。

南方NTS-202全站仪的使用一.NTS-202全站仪的操作键在操作面板上共有7个操作键，各键的功能与作用见教材第127页。

除电源开关键（POWER）外，其它键都有双重功能。

一般情况下按下某键时仪器执行键上方所标示的第一功能（多为测角），各键的第一功能见教材第127页；当先按下MODE键再按其余各键，则执行键下方所标示的第二功能（多为测距）。

各键的第二功能如下：CONS：确认键（相当于ENTER）；或进入专项特种功能模式。

MEAS：测距键，按此键连续精确测距。

（此键还有第三功能：当屏幕上有光标闪烁时按此键，光标左移，相当于左箭头。

）TRK：跟踪测量键，按此键时，仪器每秒钟跟踪测距一次，误差为10mm以上。

（此键也有第三功能：当屏幕上有光标闪烁时按此键，光标右移，相当于右箭头。

DL系列数字水平仪使用说明书青岛前哨精密仪器有限公司DL系列数字水平仪产品使用手册欢迎选购我公司的产品！青岛前哨精密仪器有限公司是隶属于中国航空工业第二集团的国家二级企业，为国家一级计量单位。

1993年在航空工业中首家获得ISO9001质量体系认证。

80年代初，在国内率先开发出高精度数显式电子水平仪，多年来产品遍及全国各地，在高精度检测领域处于国内领先地位。

DL数字水平仪采用高灵敏度电容式传感器，是由单片机作为控制器的高精度计量型产品。

广泛应用于产品的平面度、直线度检测及精密机床、加工中心、三坐标测量机等安装和调整。

同时测量数据可直接输入至计算机，配合测量软件对产品的平面度、直线度进行自动测量，并输出打印计算结果及图形。

人性化的设计、完备的功能，会给您的检测工作带来意想不到的惊喜和顺利。

由于本机的功能较多，使用之前请仔细阅读本使用手册，以便充分利用本机的功能。

目录外观与功能指示-------------------------------------------------------------------------------------- 4页液晶显示屏显示说明-------------------------------------------------------------------------------- 4页开机准备----------------------------------------------------------------------------------------------- 5页电池安装开机检查功能选择----------------------------------------------------------------------------------------------- 6页II档测量I 档测量置零电压温度读取删除标定复位测量单位转换使用指南----------------------------------------------------------------------------------------------- 9页使用中的注意事项测量档显示屏读数含义工作面水平检测与调整直线度、平面度检测使用水平仪存储功能计算机连机测量仪器调整----------------------------------------------------------------------------------------------- 12页相对零位调整绝对零位调整仪器示值标定恢复出厂设置维护指南----------------------------------------------------------------------------------------------- 14页维护和保养有关维修的规定主要技术指标----------------------------------------------------------------------------------------- 15页各类产品配置单-------------------------------------------------------------------------------------- 17页外观与功能指示①感应式控制面板②液晶显示屏③可拆卸手柄④数据传输插座⑤电源开关⑥电池仓⑦测量底座⑧壳体⑨标定/复位按键⑩控制盒液晶显示屏显示说明测量单位：mm/m 的状态显示测量单位：秒(″) 的状态显示①II档测量②I 档测量③置零④电压⑤温度⑥读取⑦删除⑧标定⑨复位⑩序号⑪被存储数据的序号⑫存储的最末一个数据标记⑬测量读数显示⑭电量低⑮倾斜方向显示：左侧高⑯倾斜方向显示：右侧高⑰负号显示⑱小数点⑲测量单位：秒开机准备安装电池⑴打开手柄下方的电池盖。

电 池水平制动螺旋水平微动螺旋南方（NTS-202）全站仪简介1．部件名称2．显示屏操作面板电池剩余容量3．操作键粗瞄准器望远镜调焦螺旋目镜调焦螺旋垂直制动螺旋垂直微动螺旋对 中 器显 示 屏操 作 键圆水准器脚 螺 旋仪器技术指标： 测角中误差：±2″测距中误差：±(5mm+5ppmD) 测程：2.5km电源开关垂直角 水平角（右）第一功能键第二功能键 ① ② ③ ④ ⑤ ⑥仪器操作键具有双重功能。

第一功能：直接按下该键。

第二功能：先按MODE 键，再按该键。

① ②③④⑤ ⑥显示符号说明：注：水平角（右角）即顺时针方向。

水平角（左角）即逆时针方向。

南方N TS-202全站仪的使用一.N TS-202全站仪的操作键在操作面板上共有7个操作键，各键的功能与作用见教材第127页。

除电源开关键（POWER ）外，其它键都有双重功能。

一般情况下按下某键时仪器执行键上方所标示的第一功能（多为测角），各键的第一功能见教材第127页；当先按下MODE 键再按其余各键，则执行键下方所标示的第二功能（多为测距）。

各键的第二功能如下：CONS ： 确认键（相当于ENTER ）；或进入专项特种功能模式。

MEAS ： 测距键，按此键连续精确测距。

（此键还有第三功能：当屏幕上有光标闪烁时按此键，光标左移，相当于左箭头。

）TRK ： 跟踪测量键，按此键时，仪器每秒钟跟踪测距一次，误差为10mm 以上。

（此键也有第三功能：当屏幕上有光标闪烁时按此键，光标右移，相当于右箭头。

）上箭头：增量键，当屏幕上有光标闪烁时按此键，光标上移或数字增加。

下箭头：减量键，当屏幕上有光标闪烁时按此键，光标下移或数字减小。

REC ： 记录键。

按此键，电子手簿（暂未配置）将自动记录观测数据。

二.安置仪器和反光镜：对中、整平。

三.开机 按住PWR 键直至显示屏显示全部符号，电源打开。

两秒钟后显示出“V 0SET ”和水平角值（仪器保存的前次角度值）。

电子水准仪使用说明书：操作说明：1、要进行绝对测量，只需按ON/OFF按键和就能显示实际的角度值。

“LEVEL”将出现在液晶显示屏上。

绝对零度的校准程序是一个简单的程序，具体说明见背面。

2、要读取相对零值，开启设备，将水准仪放置在您的参考面上并按下按零按钮。

把设备移动到第二个表面，它会直接读第二个角度值精确到± 0.2 度。

这两个表面是否真的很水平没有关系：这电子水准仪会准确显示出它们之间的夹角。

3、为了保证仪器测量的准确性，应该始终保持水准仪垂直状态既不要倾向你也不远离你。

该电子水准仪使用标准的 9 伏电池，你可以用附带的螺丝刀移去后盖来更换电池。

请仔细阅读以下使用说明，正确、适当的使用水准仪。

具体使用说明：1、把水准仪放在一个水平面上。

0.002、按下ZERO和ON/OFF按钮5秒钟直到屏幕出现CAD1 。

0.003、放开按钮并且注意在“ 1 ”开始闪动前不要移动水准仪。

CAD14、顺时针转动水准仪90 °并按下 ZERO按钮，屏幕上将会出现CAD2 ，注意在“ 2 ”开始闪动前不要移动水准仪。

CAD290°5、再次顺时针转动水准仪90 °并按下 ZERO 按钮，屏幕上会出现 CAD3 ，注意在“ 3 ”开始闪动前不要移动水准仪。

CAD3180°6、再次顺时针转动水准仪90 °并按下 ZERO 按钮，屏幕上会出现 CAD4 ，注意在“ 4 ”开始闪动前不要移动水准仪。

CAD4270°7、再次顺时针转动水准仪90 °并按下 ZERO按钮，屏幕上会出现CAD5 ， 3秒钟后显示屏会出现0.00 ，这样就完成了水准仪的校准工作。

CAD58、现在可以开始使用电子水准仪了。

0.009、电池量不足。

Operations：1.To read absolute measurements,simply push the ON/OFF button and the actualangle is displayed.“ LEVEL ” will appear on LCD. The calibration procedure for absolute zero is a simple procedure and instructions appear overleaf.2.To read relative zero, turn the unit on, place the level on your referrence surfaceand Press the ZERO button. Move the unit to the second surface, and it willread the angle directly to an accuracy of ±0.2 degree. It does not matterwhether either of the surfaces is truly level ：this digital level will accuratelyregister the angle between them.3.For accurate reading, you should always keep this digital level upright and notleaning toward or away from you. This digital level uses a standard 9 volt battery which can be easily replaced by moving the back plate with the included screwdriver.。

南方rtk使用参考说明书南方RTK作业整体流程所选仪器型号（接收机：S82-T;电台：GDL-25;手簿：7527、W A）测量前的准备工作充电1、GPS接收机电池充电S82-T：将电源适配器和电池座连接起来，把电池放入电池座里,金属片的位置正确对准，然后把插头接上插座。

正常充电的时候，红灯Charge长亮，充满的时候绿灯Full长亮。

2、手簿电池充电将电源适配器和电池座连接起来，把电池放入电池座里，然后接头插上插座。

正常充电的时候，绿灯每秒闪一次，快闪的时候表示电量快满（大约冲了75%），充满的时候，绿灯常亮。

3、12V大电瓶充电a、将夹子夹在电瓶上，红正黑负,先负后正。

b、将充电电压调节旋钮旋至最小档，也就是指向最左侧，充电电流调至中间档。

c、打开充电器电源，先将电压调至12V档，此时我们看到电流值会从零开始向右偏移，电流值不大于6A就可以正常充电。

当电瓶充满的时候，电流值为零。

需要注意的是：若电瓶使用后，其电不满，但是在刚接通电源充电的时候，电流值显示为零，这种情况很有可能是充电器的保险管被烧毁，需要及时更换。

（更换保险管：在充电器的后面，将标有Fush 的黑色旋钮卸下，将新的保险管换上就可以了，一般是5A或3A都行）工作模式及数据链切换82-T在切换工作模式时：红灯不同的位置代表不同的工作模式，绿灯不同的位置代表不同的数据收发方式（即数据链），三个位置中，每个位置分上下两个灯，上为红色、下为绿色。

移动站基准站静态基准站外接:2红3绿移动站电台:1红1绿移动站网络:1红2绿(接HHCORS用)静态模式：3红（此模式没有数据链，用于GPS联测，控制点加密）思路:第一步调红灯第二步调绿灯方法:P+F长按等六个灯都同时闪烁；a：按F键选择本机的工作模式，选择红灯位置，按P键确认；b：等十五秒钟（听到三声响）电源灯正常后，长按F键,听到第二声响后放手即可，按F键选择绿灯位置。

详见：82T工作模式切换.doc平时工作过程中可以随时按一下F键来查看一下红灯和绿灯的位置是否正确，如果不正确，那么先关机再按照上述的两步法进行。

前言尊敬的用户：欢迎你购买和使用本公司的产品，向你对本公司产品的信任表示衷心的感谢！南方测绘仪器公司自成立以来，一直把振兴民族工业作为己任，把生产具有国际先进水平的测绘仪器系列产品作为自身的奋斗目标。

现在，本公司在全国已拥有多家制造公司，分公司及服务网点，以自己独有的方式和信誉服务于广大的测绘工作者，因而获得“中华之最”的美誉。

本公司生产的测绘仪器具有美观的外形及高质量的功能与性能。

为让你掌握它所有的功能和性能，以便在作业中应用自如并避免发生故障，我们建议您在使用仪器前仔细阅读本使用说明书，并请遵守本书每一章节的操作及注意事项。

您在使用本仪器过程中发现的问题或建议，请就近和我们的网点反映，我们将十分欢迎并尽快协助解决。

南方测绘仪器公司二零零零年十一月目录一、特点---------------------------------------------------------- 1二、预备事项---------------------------------------------------- 22．1预防事项---------------------------------------------- 2 2．2部件名称---------------------------------------------- 3 2．3仪器开箱和存放------------------------------------- 5 2．4电池的装卸、信息和充电-------------------------- 5 2．5仪器与基座的装卸---------------------------------- 7 三、键盘功能与信息显示------------------------------------- 83．1键盘符号与功能------------------------------------- 8 3．2信息显示符号---------------------------------------- 9 四、初始设置---------------------------------------------------- 104．1设置项目---------------------------------------------- 10 4．2设置方法---------------------------------------------- 10 五、测量准备---------------------------------------------------- 135．1仪器的安置、对中和整平-------------------------- 13 5．2望远镜目镜调整和目标照准---------------------- 15 5．3打开或关闭电源------------------------------------- 16 5．4指示竖盘指标归零---------------------------------- 17 六、角度测量---------------------------------------------------- 186．1盘左/盘右观测--------------------------------------- 18 6．2水平角置“0”----------------------------------------- 19 6．3水平角与竖直角测量------------------------------- 196．4水平角锁定与解除---------------------------------- 20 6．5水平角象限鸣响设置----------------------------- 21 6．6竖直角的零方向设置------------------------------- 21 6．7天顶距与垂直角的测量---------------------------- 22 6．8斜率百分比------------------------------------------- 22 6．9望远镜视距丝测距---------------------------------- 23七、与测距仪及电子手簿联接组合成多功能全站仪---- 24八、检验与校正------------------------------------------------- 268．1长水准器---------------------------------------------- 26 8．2圆水准器---------------------------------------------- 26 8．3望远镜分划板倾斜---------------------------------- 27 8．4视准轴与横轴的垂直度---------------------------- 28 8．5竖盘指标零点自动补偿---------------------------- 29 8．6竖盘指标差和竖盘指标零点设置---------------- 29 8．7光学对中器------------------------------------------- 31 8．8其它调整---------------------------------------------- 32九、技术指标---------------------------------------------------- 33十、错误代码信息表------------------------------------------- 35 十一、附件------------------------------------------------------- 36一、特点南方测绘仪器公司生产的ET-02/05电子经纬仪结构合理、美观大方、功能齐全、性能可靠、操作简单、易学易用，很容易实现仪器的所有功能，而且还具备如下特点：可与测距仪联接可与南方测绘仪器公司生产的ND系列测距仪和其他厂家生产的6种测距仪联机，组成组合式全站仪，联机和使用均十分方便。
