DINI03 电子水准仪说明书入门欢迎关于TRIMBLE DINI 数字水准仪相关信息技术支持您的要求注册检查集装箱检查货运包装，如果集装箱是在不好的条件下运输过来，那么检查外观是否有可见损坏，如发现损坏情况立即联系运输者和TRIMBLE经销商，保存好集装箱和包装材料以便运送者检查。
仪器箱拆封之后，请立即检查所要求的附属品是否都有收到，下面是所有附属品都在仪器箱里的样本1.TRIMBLE DINI 数字水准仪2.电池（标配为一个电池）3.电缆（DINI与电脑）4.电池充电器5.防雨布6.指南、使用手册、合格证7.电池充电器十字丝调节扳手维修与保养Trimble DINI 能够支持野外作业环境，但是像所有精密仪器一样需要维护与保养，采用以下步骤以使仪器达到做好的使用效果。
清洁清洁仪器时一定要非常小心，尤其是在清洁仪器镜头和反射器的时候，千万不要用粗糙不干净的布和较硬的纸去清洁，TRIMBLE建议您使用抗静电镜头纸、棉花块或者镜头刷来清洁仪器。
防潮如仪器在潮湿的天气中使用过，将仪器放入室内，从仪器箱中取出仪器，自然晾干，如果在仪器镜头上有水滴，让仪器自然蒸发即可。
仪器的运输在运输仪器时一定要锁好仪器箱，如果长途运输仪器，将仪器放在仪器箱中，并且使用运输集装箱。
维修TRIMBLE建议您到授权的维修站点维修，并且每年进行一次校准。
以保证仪器的精度。
当您将仪器送往维修中心，请您在仪器箱上注明发货人和收货人，如果仪器必须维修，请您在仪器箱中装入说明，说明应当明确指出仪器的故障和经常发生的错误现象，并且指出仪器必须维修。
电池在充电和使用电池之前，一定要先阅读电池安全和环境信息。
电池安全和环境信息不要损坏锂电池，被损坏的电池可能引起爆炸和火灾，可以造成人身伤害和财产损失。
➢为避免不必要的伤害和损坏，请不要使用损坏的电池，损坏的迹象包括：变色、扭曲变形、漏液➢不要让电池接触火焰、高温以及阳光直射➢不要将电池浸入水中➢当天气炎热时请不要将电池在车辆内储存➢不要重击或者刺破电池➢不要将电池短路不要接触漏液的锂电池，以免造成人身伤害和财产损失。

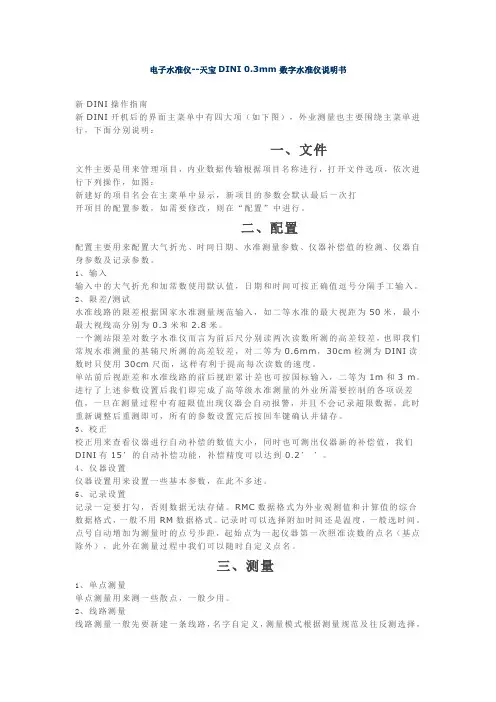

电子水准仪--天宝DINI 0.3mm 数字水准仪说明书新DINI操作指南新DINI开机后的界面主菜单中有四大项（如下图），外业测量也主要围绕主菜单进行，下面分别说明：一、文件文件主要是用来管理项目，内业数据传输根据项目名称进行，打开文件选项，依次进行下列操作，如图：新建好的项目名会在主菜单中显示，新项目的参数会默认最后一次打开项目的配置参数，如需要修改，则在“配置”中进行。
二、配置配置主要用来配置大气折光、时间日期、水准测量参数、仪器补偿值的检测、仪器自身参数及记录参数。
1、输入输入中的大气折光和加常数使用默认值，日期和时间可按正确值逗号分隔手工输入。
2、限差/测试水准线路的限差根据国家水准测量规范输入，如二等水准的最大视距为50米，最小最大视线高分别为0.3米和2.8米。
一个测站限差对数字水准仪而言为前后尺分别读两次读数所测的高差较差，也即我们常规水准测量的基辅尺所测的高差较差，对二等为0.6mm，30cm检测为DINI读数时只使用30cm尺面，这样有利于提高每次读数的速度。
单站前后视距差和水准线路的前后视距累计差也可按国标输入，二等为1m和3 m。
进行了上述参数设置后我们即完成了高等级水准测量的外业所需要控制的各项误差值，一旦在测量过程中有超限值出现仪器会自动报警，并且不会记录超限数据，此时重新调整后重测即可，所有的参数设置完后按回车键确认并储存。
3、校正校正用来查看仪器进行自动补偿的数值大小，同时也可测出仪器新的补偿值，我们DINI有15’的自动补偿功能，补偿精度可以达到0.2’’。
4、仪器设置仪器设置用来设置一些基本参数，在此不多述。
5、记录设置记录一定要打勾，否则数据无法存储。
RMC数据格式为外业观测值和计算值的综合数据格式，一般不用RM数据格式。
记录时可以选择附加时间还是温度，一般选时间。
点号自动增加为测量时的点号步距，起始点为一起仪器第一次照准读数的点名（基点除外），此外在测量过程中我们可以随时自定义点名。
天宝电子水准仪说明书DINI03电子水准仪说明书入门欢迎关于TRIMBLE DINI 数字水准仪相关信息技术支持您的要求注册检查集装箱检查货运包装，如果集装箱是在不好的条件下运输过来，那么检查外观是否有可见损坏，如发现损坏情况立即联系运输者和TRIMBLE经销商，保存好集装箱和包装材料以便运送者检查。
仪器箱拆封之后，请立即检查所要求的附属品是否都有收到，下面是所有附属品都在仪器箱里的样本1.TRIMBLE DINI 数字水准仪2.电池（标配为一个电池）3.电缆（DINI与电脑）4.电池充电器5.防雨布6.指南、使用手册、合格证7.电池充电器十字丝调节扳手维修与保养Trimble DINI 能够支持野外作业环境，可是像所有精密仪器一样需要维护与保养，采用以下步骤以使仪器达到做好的使用效果。
清洁清洁仪器时一定要非常小心，特别是在清洁仪器镜头和反射器的时候，千万不要用粗糙不干净的布和较硬的纸去清洁，TRIMBLE 建议您使用抗静电镜头纸、棉花块或者镜头刷来清洁仪器。
防潮如仪器在潮湿的天气中使用过，将仪器放入室内，从仪器箱中取出仪器，自然晾干，如果在仪器镜头上有水滴，让仪器自然蒸发即可。
仪器的运输在运输仪器时一定要锁好仪器箱，如果长途运输仪器，将仪器放在仪器箱中，而且使用运输集装箱。
维修TRIMBLE建议您到授权的维修站点维修，而且每年进行一次校准。
以保证仪器的精度。
当您将仪器送往维修中心，请您在仪器箱上注明发货人和收货人，如果仪器必须维修，请您在仪器箱中装入说明，说明应当明确指出仪器的故障和经常发生的错误现象，而且指出仪器必须维修。
电池在充电和使用电池之前，一定要先阅读电池安全和环境信息。
DINI 0.3 电子水准仪说明书入门欢迎关于TRIMBLE DINI数字水准仪相关信息技术支持您的要求注册检查集装箱检查货运包装，如果集装箱是在不好的条件下运输过来，那么检查外观是否有可见损坏，如发现损坏情况立即联系运输者和TRIMBLE经销商，保存好集装箱和包装材料以便运送者检查。
仪器箱拆封之后，请立即检查所要求的附属品是否都有收到，下面是所有附属品都在仪器箱里的样本1.TRIMBLE DINI 数字水准仪2.电池（标配为一个电池）3.电缆（DINI与电脑）4.电池充电器5.防雨布6.指南、使用手册、合格证7.电池充电器十字丝调节扳手维护与保养Trimble DINI 能够支持野外作业环境，但是像所有精密仪器一样需要维护与保养，采用以下步骤以使仪器达到最好的使用效果。
清洁清洁仪器时一定要非常小心，尤其是在清洁仪器镜头和反射器的时候，千万不要用粗糙不干净的布和较硬的纸去清洁，TRIMBLE建议您使用抗静电镜头纸、棉花块或者镜头刷来清洁仪器。
防潮如仪器在潮湿的天气中使用过，将仪器放入室内，从仪器箱中取出仪器，自然晾干，如果在仪器镜头上有水滴，让仪器自然蒸发即可。
仪器的运输在运输仪器时一定要锁好仪器箱，如果长途运输仪器，将仪器放在仪器箱中，并且使用运输集装箱。
维修TRIMBLE建议您到授权的维修站点维修，并且每年进行一次校准。
以保证仪器的精度。
当您将仪器送往维修中心，请您在仪器箱上注明发货人和收货人，如果仪器必须维修，请您在仪器箱中装入说明，说明应当明确指出仪器的故障和经常发生的错误现象，并且指出仪器必须维修。
电池在充电和使用电池之前，一定要先阅读电池安全和环境信息电池安全和环境信息不要损坏锂电池，被损坏的电池可能引起爆炸和火灾，可以造成人身伤害和财产损失，•为避免不必要的伤害和损坏，请不要使用损坏的电池，损坏的迹象包括，变色、扭曲变形、漏液•不要让电池接触火焰、高温、以及阳光直射•不要将电池浸入水中•当天气炎热时请不要将电池在车辆内储存•不要重击或者刺破电池•不要将电池短路不要接触漏液的锂电池，以免造成人身伤害和财产损失。

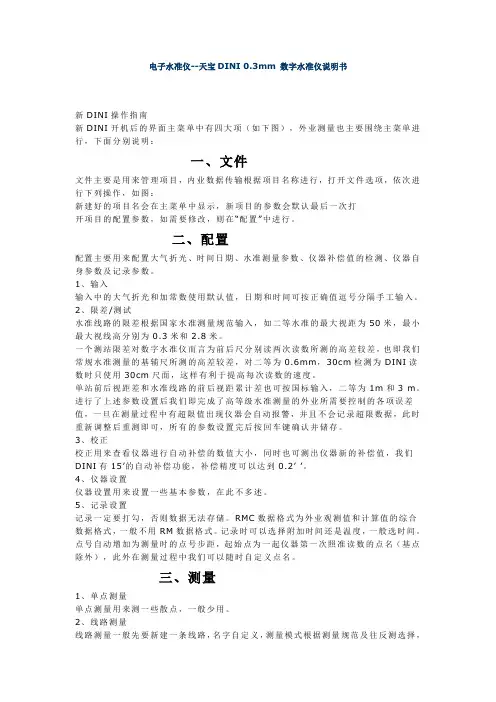

电子水准仪--天宝DINI 0.3mm 数字水准仪说明书新DINI操作指南新DINI开机后的界面主菜单中有四大项（如下图），外业测量也主要围绕主菜单进行，下面分别说明：一、文件文件主要是用来管理项目，内业数据传输根据项目名称进行，打开文件选项，依次进行下列操作，如图：新建好的项目名会在主菜单中显示，新项目的参数会默认最后一次打开项目的配置参数，如需要修改，则在“配置”中进行。
二、配置配置主要用来配置大气折光、时间日期、水准测量参数、仪器补偿值的检测、仪器自身参数及记录参数。
1、输入输入中的大气折光和加常数使用默认值，日期和时间可按正确值逗号分隔手工输入。
2、限差/测试水准线路的限差根据国家水准测量规范输入，如二等水准的最大视距为50米，最小最大视线高分别为0.3米和2.8米。
一个测站限差对数字水准仪而言为前后尺分别读两次读数所测的高差较差，也即我们常规水准测量的基辅尺所测的高差较差，对二等为0.6mm，30cm检测为DINI读数时只使用30cm尺面，这样有利于提高每次读数的速度。
单站前后视距差和水准线路的前后视距累计差也可按国标输入，二等为1m和3 m。
进行了上述参数设置后我们即完成了高等级水准测量的外业所需要控制的各项误差值，一旦在测量过程中有超限值出现仪器会自动报警，并且不会记录超限数据，此时重新调整后重测即可，所有的参数设置完后按回车键确认并储存。
3、校正校正用来查看仪器进行自动补偿的数值大小，同时也可测出仪器新的补偿值，我们DINI有15’的自动补偿功能，补偿精度可以达到0.2’ ’。
4、仪器设置仪器设置用来设置一些基本参数，在此不多述。
5、记录设置记录一定要打勾，否则数据无法存储。
RMC数据格式为外业观测值和计算值的综合数据格式，一般不用RM数据格式。
记录时可以选择附加时间还是温度，一般选时间。
点号自动增加为测量时的点号步距，起始点为一起仪器第一次照准读数的点名（基点除外），此外在测量过程中我们可以随时自定义点名。
天宝电子水准仪使用说明书xx年xx月xx日•引言•设备介绍•使用方法目录•数据处理和输出•常见问题及解决方案•安全注意事项和维护保养•本说明书的其他参考信息01引言天宝电子水准仪是用于测量两点之间高程差或进行水准网施测、高程测量的仪器。
目的随着测绘技术的发展，电子水准仪已经成为现代测绘技术中不可或缺的测量仪器之一，其具有高精度、高效率、易操作等优点。
背景目的和背景使用范围本使用说明书适用于天宝电子水准仪的各项功能和使用方法，包括高程测量、水准网施测、数据存储、传输等。
使用者本使用说明书适用于具有一定测量基础和操作经验的测量人员和技术人员，同时也可供相关领域研究人员参考使用。
使用范围和使用者02设备介绍天宝电子水准仪是一种高精度的测量设备，用于测量地形、建筑和道路等工程中的高程变化。
它是一种集成了传感器、数据处理单元和显示单元的仪器，能够实现高精度的测量和数据记录。
设备概述设备特点和优势天宝电子水准仪采用了先进的测量技术，能够实现高精度的测量，测量精度可达±0.3mm。
高精度测量自动化程度高操作简单适应性强该仪器采用了自动化技术，能够实现自动测量、自动记录、自动计算和自动校准等功能。
天宝电子水准仪设计简洁大方，操作简单易懂，方便用户使用。
该仪器支持多种测量模式，可以适应不同的测量需求。
天宝电子水准仪的外观主要由传感器、数据处理单元和显示单元组成。
数据处理单元用于处理测量数据，计算出高程变化，并将结果显示在显示单元上。
显示单元用于显示测量结果、设置参数和操作菜单等。
此外，天宝电子水准仪还配备了多种功能键，方便用户进行操作和设置。
传感器部分包括支架、尺子、望远镜和感应器等部件，用于实现高精度测量。
设备外观和功能概述03使用方法确保设备充满电在使用天宝电子水准仪之前，需要检查设备是否充满电，以保证设备在使用过程中不会因电量不足而中断。
检查仪器配件打开包装盒，确认包含的配件是否齐全，如有缺失需及时联系商家或厂家。
电子水准仪--天宝DINI 0.3mm 数字水准仪说明书新DINI操作指南新DINI开机后的界面主菜单中有四大项（如下图），外业测量也主要围绕主菜单进行，下面分别说明：一、文件文件主要是用来管理项目，内业数据传输根据项目名称进行，打开文件选项，依次进行下列操作，如图：新建好的项目名会在主菜单中显示，新项目的参数会默认最后一次打开项目的配置参数，如需要修改，则在“配置”中进行。
二、配置配置主要用来配置大气折光、时间日期、水准测量参数、仪器补偿值的检测、仪器自身参数及记录参数。
1、输入输入中的大气折光和加常数使用默认值，日期和时间可按正确值逗号分隔手工输入。
2、限差/测试水准线路的限差根据国家水准测量规范输入，如二等水准的最大视距为50米，最小最大视线高分别为0.3米和2.8米。
一个测站限差对数字水准仪而言为前后尺分别读两次读数所测的高差较差，也即我们常规水准测量的基辅尺所测的高差较差，对二等为0.6mm，30cm检测为DINI读数时只使用30cm尺面，这样有利于提高每次读数的速度。
单站前后视距差和水准线路的前后视距累计差也可按国标输入，二等为1m和3 m。
进行了上述参数设置后我们即完成了高等级水准测量的外业所需要控制的各项误差值，一旦在测量过程中有超限值出现仪器会自动报警，并且不会记录超限数据，此时重新调整后重测即可，所有的参数设置完后按回车键确认并储存。
3、校正校正用来查看仪器进行自动补偿的数值大小，同时也可测出仪器新的补偿值，我们DINI有15’的自动补偿功能，补偿精度可以达到0.2’’。
4、仪器设置仪器设置用来设置一些基本参数，在此不多述。
5、记录设置记录一定要打勾，否则数据无法存储。
RMC数据格式为外业观测值和计算值的综合数据格式，一般不用RM数据格式。
记录时可以选择附加时间还是温度，一般选时间。
点号自动增加为测量时的点号步距，起始点为一起仪器第一次照准读数的点名（基点除外），此外在测量过程中我们可以随时自定义点名。
DINI03 电子水准仪说明书入门欢迎关于TRIMBLE DINI 数字水准仪相关信息技术支持您的要求注册检查集装箱检查货运包装，如果集装箱是在不好的条件下运输过来，那么检查外观是否有可见损坏，如发现损坏情况立即联系运输者和TRIMBLE经销商，保存好集装箱和包装材料以便运送者检查。
仪器箱拆封之后，请立即检查所要求的附属品是否都有收到，下面是所有附属品都在仪器箱里的样本1.TRIMBLE DINI 数字水准仪2.电池（标配为一个电池）3.电缆（DINI与电脑）4.电池充电器5.防雨布6.指南、使用手册、合格证7.电池充电器十字丝调节扳手维修与保养Trimble DINI 能够支持野外作业环境，但是像所有精密仪器一样需要维护与保养，采用以下步骤以使仪器达到做好的使用效果。
清洁清洁仪器时一定要非常小心，尤其是在清洁仪器镜头和反射器的时候，千万不要用粗糙不干净的布和较硬的纸去清洁，TRIMBLE建议您使用抗静电镜头纸、棉花块或者镜头刷来清洁仪器。
防潮如仪器在潮湿的天气中使用过，将仪器放入室内，从仪器箱中取出仪器，自然晾干，如果在仪器镜头上有水滴，让仪器自然蒸发即可。
仪器的运输在运输仪器时一定要锁好仪器箱，如果长途运输仪器，将仪器放在仪器箱中，并且使用运输集装箱。
维修TRIMBLE建议您到授权的维修站点维修，并且每年进行一次校准。
以保证仪器的精度。
当您将仪器送往维修中心，请您在仪器箱上注明发货人和收货人，如果仪器必须维修，请您在仪器箱中装入说明，说明应当明确指出仪器的故障和经常发生的错误现象，并且指出仪器必须维修。
电池在充电和使用电池之前，一定要先阅读电池安全和环境信息。
电池安全和环境信息不要损坏锂电池，被损坏的电池可能引起爆炸和火灾，可以造成人身伤害和财产损失。
为避免不必要的伤害和损坏，请不要使用损坏的电池，损坏的迹象包括：变色、扭曲变形、漏液不要让电池接触火焰、高温以及阳光直射不要将电池浸入水中当天气炎热时请不要将电池在车辆内储存不要重击或者刺破电池不要将电池短路不要接触漏液的锂电池，以免造成人身伤害和财产损失。
DINI03
电子水准仪说明书
入门
欢迎
关于TRIMBLE DINI 数字水准仪
相关信息
技术支持
您的要求
注册
检查集装箱
检查货运包装, 如果集装箱是在不好的条件下运输过来, 那么检查外观是否有可见损坏, 如发现损坏情况立即联系运输者和TRIMBLE经销商, 保存好集装箱和包装材料以便运送者检查。
仪器箱
拆封之后, 请立即检查所要求的附属品是否都有收到, 下面是所有附属品都在仪器箱里的样本
1.TRIMBLE DINI 数字水准仪
2.电池( 标配为一个电池)
3.电缆( DINI与电脑)
4.电池充电器
5.防雨布
6.指南、使用手册、合格证
7.电池充电器十字丝调节扳手
维修与保养
Trimble DINI 能够支持野外作业环境, 可是像所有精密仪器一样需要维护与保养, 采用以下步骤以使仪器达到做好的使用效
果。
清洁
清洁仪器时一定要非常小心, 特别是在清洁仪器镜头和反射器的时候, 千万不要用粗糙不干净的布和较硬的纸去清洁, TRIMBLE 建议您使用抗静电镜头纸、棉花块或者镜头刷来清洁仪器。
防潮
如仪器在潮湿的天气中使用过, 将仪器放入室内, 从仪器箱中取出仪器, 自然晾干, 如果在仪器镜头上有水滴, 让仪器自然蒸发即可。
仪器的运输
在运输仪器时一定要锁好仪器箱, 如果长途运输仪器, 将仪器放在仪器箱中, 而且使用运输集装箱。
维修
TRIMBLE建议您到授权的维修站点维修, 而且每年进行一次校准。
以保证仪器的精度。
当您将仪器送往维修中心, 请您在仪器箱上注明发货人和收货人, 如果仪器必须维修, 请您在仪器箱中装入说明, 说明应当明确指出仪器的故障和经常发生的错误现象, 而且指出仪器必须维修。
电池
在充电和使用电池之前, 一定要先阅读电池安全和环境信息。
电池安全和环境信息
不要损坏锂电池, 被损坏的电池可能引起爆炸和火灾, 能够造成人身伤害和财产损失。
➢为避免不必要的伤害和损坏, 请不要使用损坏的电池, 损坏的迹象包括: 变色、扭曲变形、漏液
➢不要让电池接触火焰、高温以及阳光直射
➢不要将电池浸入水中
➢当天气炎热时请不要将电池在车辆内储存
➢不要重击或者刺破电池
➢不要将电池短路
不要接触漏液的锂电池, 以免造成人身伤害和财产损失。
为避免以上后果
请注意以下几点:
➢如果电池漏液请不要接触该液体
➢如果液体不慎进入眼睛, 请及时用清水冲洗, 而且迅速就医, 不要用手擦眼睛
➢如果液体溅到衣服或者皮肤上, 请及时用清水冲洗请严格按照说明书对电池进行充电, 使用未授权的充电器充电可能引起爆
炸和火灾, 而且会造成人身伤害和财产损失, 为避免不必要的损害请注意:
➢请不要对损坏的或者漏液的电池进行充电
➢请用指定的充电器进行充电, 一定要仔细按照说明书进行充。
