DINI03 电子水准仪说明书入门欢迎关于TRIMBLE DINI 数字水准仪相关信息技术支持您的要求注册检查集装箱检查货运包装，如果集装箱是在不好的条件下运输过来，那么检查外观是否有可见损坏，如发现损坏情况立即联系运输者和TRIMBLE经销商，保存好集装箱和包装材料以便运送者检查。
仪器箱拆封之后，请立即检查所要求的附属品是否都有收到，下面是所有附属品都在仪器箱里的样本1.TRIMBLE DINI 数字水准仪2.电池（标配为一个电池）3.电缆（DINI与电脑）4.电池充电器5.防雨布6.指南、使用手册、合格证7.电池充电器十字丝调节扳手维修与保养Trimble DINI 能够支持野外作业环境，但是像所有精密仪器一样需要维护与保养，采用以下步骤以使仪器达到做好的使用效果。
清洁清洁仪器时一定要非常小心，尤其是在清洁仪器镜头和反射器的时候，千万不要用粗糙不干净的布和较硬的纸去清洁，TRIMBLE建议您使用抗静电镜头纸、棉花块或者镜头刷来清洁仪器。
防潮如仪器在潮湿的天气中使用过，将仪器放入室内，从仪器箱中取出仪器，自然晾干，如果在仪器镜头上有水滴，让仪器自然蒸发即可。
仪器的运输在运输仪器时一定要锁好仪器箱，如果长途运输仪器，将仪器放在仪器箱中，并且使用运输集装箱。
维修TRIMBLE建议您到授权的维修站点维修，并且每年进行一次校准。
以保证仪器的精度。
当您将仪器送往维修中心，请您在仪器箱上注明发货人和收货人，如果仪器必须维修，请您在仪器箱中装入说明，说明应当明确指出仪器的故障和经常发生的错误现象，并且指出仪器必须维修。
电池在充电和使用电池之前，一定要先阅读电池安全和环境信息。
电池安全和环境信息不要损坏锂电池，被损坏的电池可能引起爆炸和火灾，可以造成人身伤害和财产损失。
➢为避免不必要的伤害和损坏，请不要使用损坏的电池，损坏的迹象包括：变色、扭曲变形、漏液➢不要让电池接触火焰、高温以及阳光直射➢不要将电池浸入水中➢当天气炎热时请不要将电池在车辆内储存➢不要重击或者刺破电池➢不要将电池短路不要接触漏液的锂电池，以免造成人身伤害和财产损失。

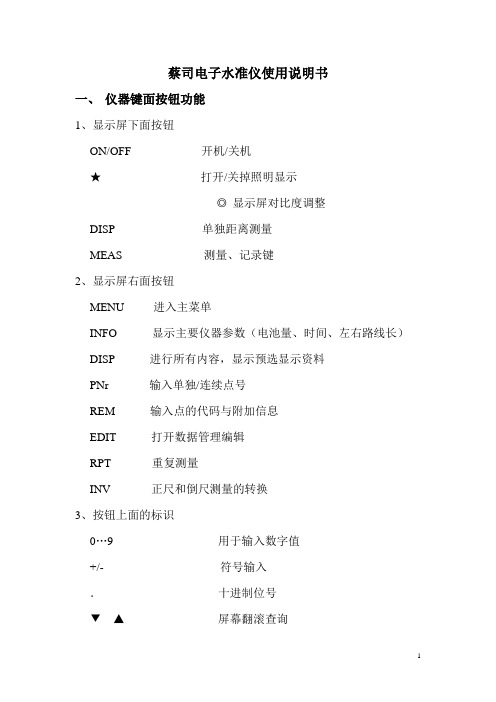

蔡司电子水准仪使用说明书一、仪器键面按钮功能1、显示屏下面按钮ON/OFF 开机/关机★打开/关掉照明显示◎显示屏对比度调整DISP 单独距离测量MEAS 测量、记录键2、显示屏右面按钮MENU 进入主菜单INFO 显示主要仪器参数（电池量、时间、左右路线长）DISP 进行所有内容，显示预选显示资料PNr 输入单独/连续点号REM 输入点的代码与附加信息EDIT 打开数据管理编辑RPT 重复测量INV 正尺和倒尺测量的转换3、按钮上面的标识0…9 用于输入数字值+/- 符号输入．十进制位号▼▲屏幕翻滚查询4、软按钮屏幕下面的一排按钮为软按钮，对应屏幕最下一行相应的功能。
二、预设置（MENU）1、INPUT（软按钮MOD的功能用于修改设置）1 Reff.coeff. 0.130 (折射系数：-1 —+1)2 Vt.offset 0.00000 (标尺偏距：0 —5M)3 Data4 Time2、LIMITS/TESTS1 Max.dist. 100（最大测量距离：10 —100M）2 Min.sight. 0.200003 Max.sight 2.800004 Max.diff. 0.004005 Test 30cm ON3、ADJUSTMENT4、DATA TRANSFER1 INTERFACE 11 DINI →PERIPHERY （DINI到外部设备）2 PERIPHERY →DINI3 SET PARAMETERS （参数设置）（1 FORMAT REC E2 PROTOC. XON-XOFF3 BAUD RATE 96004 P ARITY NONE5 STOP BITS 16 TIME OUT 90 S7 LINE FEET YES8 NAME COMP1)2 INTERFACE 2 (参照INTERFACE 1)3 PC-DEMO OFF (电脑演示)4 UPDATE/SERVICE (升级/服务)1 FORMAT PC Card (PC卡格式化)2 UPDATE DINI （升级）5、SET REC.PARAM（记录设置）1 RECORDING OF DATA(记录数据)1 REMOTE CONTRL OFF(远程控制)2 RECORD PC Card(PC卡记录)3 ROD READINGS RMC(记录数据格式RMC)4 PNO INCREMENT 1(点号自动增加的步长)5 TIME OFF2 PARAMETER SETTING(参数设置)1 FORMAT REC E (格式)2 PROTOC REC500(协议)3 BAUD RATE 9600(波特率)4 PARITY NONE5 STOP BITS 16 TIME OUT OFF(超时)7 LINE FEED YES(换行)6、SET INSTR. PARAM.(仪器设置)1 HEIGHT UNIT M(高程单位)2 INPUT UNIT M(输入单位)3 DISPLAY R 0.0001M(最小显示)4 SHUT OFF 10 MIN(关机等待时间)5 SOUND ON(声音)6 LANGUAGE E_ _ 340(语言)7 DATE YY.MM.DD(日期)8 TIME 24H(时间)7、LINE ADJUSTMENT(路线平差)三、水准路线测量1、选择水准路线主键面→Line软按钮→出现三种水准路线模式供选择（cont line of Project：从工程文件中进行选择；continue line：继续上次的水准路线；new line：建立新的水准路线）2、水准路线数据采集1）选择水准路线模式→Input line number(输入线路名)→选择测量模式（如BBFF）→Inp benchmark height(输入起始点高程) →Inp point number(输入起始点名称) →Input point code(输入点代码，不输入时直接按OK) →按MEAS键开始测量。
DINI03 电子水准仪说明书入门欢迎关于TRIMBLE DINI 数字水准仪相关信息技术支持您的要求注册检查集装箱检查货运包装，如果集装箱是在不好的条件下运输过来，那么检查外观是否有可见损坏，如发现损坏情况立即联系运输者和TRIMBLE经销商，保存好集装箱和包装材料以便运送者检查。
仪器箱拆封之后，请立即检查所要求的附属品是否都有收到，下面是所有附属品都在仪器箱里的样本1.TRIMBLE DINI 数字水准仪2.电池（标配为一个电池）3.电缆（DINI与电脑）4.电池充电器5.防雨布6.指南、使用手册、合格证7.电池充电器十字丝调节扳手维修与保养Trimble DINI 能够支持野外作业环境，但是像所有精密仪器一样需要维护与保养，采用以下步骤以使仪器达到做好的使用效果。
清洁清洁仪器时一定要非常小心，尤其是在清洁仪器镜头和反射器的时候，千万不要用粗糙不干净的布和较硬的纸去清洁，TRIMBLE建议您使用抗静电镜头纸、棉花块或者镜头刷来清洁仪器。
防潮如仪器在潮湿的天气中使用过，将仪器放入室内，从仪器箱中取出仪器，自然晾干，如果在仪器镜头上有水滴，让仪器自然蒸发即可。
仪器的运输在运输仪器时一定要锁好仪器箱，如果长途运输仪器，将仪器放在仪器箱中，并且使用运输集装箱。
维修TRIMBLE建议您到授权的维修站点维修，并且每年进行一次校准。
以保证仪器的精度。
当您将仪器送往维修中心，请您在仪器箱上注明发货人和收货人，如果仪器必须维修，请您在仪器箱中装入说明，说明应当明确指出仪器的故障和经常发生的错误现象，并且指出仪器必须维修。
电池在充电和使用电池之前，一定要先阅读电池安全和环境信息。
电池安全和环境信息不要损坏锂电池，被损坏的电池可能引起爆炸和火灾，可以造成人身伤害和财产损失。
➢为避免不必要的伤害和损坏，请不要使用损坏的电池，损坏的迹象包括：变色、扭曲变形、漏液➢不要让电池接触火焰、高温以及阳光直射➢不要将电池浸入水中➢当天气炎热时请不要将电池在车辆内储存➢不要重击或者刺破电池➢不要将电池短路不要接触漏液的锂电池，以免造成人身伤害和财产损失。
电子行业电子水准仪使用说明一、简介电子水准仪是电子行业中常用的一种测量仪器，用于测量地面或其他水平面的高程差异。
本文档将详细介绍电子水准仪的使用方法和注意事项。
二、工具准备在使用电子水准仪之前，请确保以下准备工作已完成：1.确保电子水准仪和三脚架完好无损，并已组装好。
2.电源供应：电子水准仪通常使用电池供电，请确保电池已安装并电量充足。
3.参考点设置：在开始测量之前，应先确定基准点，并使用水平仪调整三脚架水平。
三、使用步骤按照以下步骤正确使用电子水准仪：1.开机：按下电子水准仪的电源按钮，等待其开机。
2.校准：在开机后，将电子水准仪放置在参考点上，按下校准按钮，进行水平校准。
3.测量：将电子水准仪移动到需要进行高程测量的位置，确保其水平仪显示水平。
–若电子水准仪具有自动调平功能，只需将其放置在测量位置上，它将自动调整水平。
–若电子水准仪不具有自动调平功能，则需要调整三脚架螺杆，使其水平仪显示水平。
4.记录数据：按下电子水准仪上的记录按钮，记录当前高程数据。
5.移动位置：将电子水准仪移动至下一个测量位置，并重复步骤3和步骤4，直至完成全部测量。
6.关机：使用完毕后，按下电子水准仪上的电源按钮关闭仪器。
四、注意事项在使用电子水准仪时，请注意以下事项：•保持仪器稳定：仪器稳定放置在三脚架上，并确保其不会被外部因素干扰。
•避免振动：在测量过程中，避免对电子水准仪和三脚架施加不必要的振动。
•清洁仪器：定期清洁仪器的外壳和镜头，避免灰尘和污渍影响测量准确度。
•避免接触水和潮湿环境：电子水准仪无防水功能，应避免接触水和潮湿环境。
•保护仪器：使用完毕后，请妥善保管仪器，避免摔落和碰撞。
五、常见问题以下是一些常见问题的解答：1.电子水准仪无法开机怎么办？–请检查电池是否安装正确，并确保电池电量充足。
–若以上方法无效，请联系供应商或维修人员。
2.为什么测量结果不准确？–请确保基准点的设置和水平调整正确。
–如果仍然存在偏差，请检查仪器是否受到外部因素的干扰。
DINI 0.3 电子水准仪说明书入门欢迎关于TRIMBLE DINI数字水准仪相关信息技术支持您的要求注册检查集装箱检查货运包装，如果集装箱是在不好的条件下运输过来，那么检查外观是否有可见损坏，如发现损坏情况立即联系运输者和TRIMBLE经销商，保存好集装箱和包装材料以便运送者检查。
仪器箱拆封之后，请立即检查所要求的附属品是否都有收到，下面是所有附属品都在仪器箱里的样本1.TRIMBLE DINI 数字水准仪2.电池（标配为一个电池）3.电缆（DINI与电脑）4.电池充电器5.防雨布6.指南、使用手册、合格证7.电池充电器十字丝调节扳手维护与保养Trimble DINI 能够支持野外作业环境，但是像所有精密仪器一样需要维护与保养，采用以下步骤以使仪器达到最好的使用效果。
清洁清洁仪器时一定要非常小心，尤其是在清洁仪器镜头和反射器的时候，千万不要用粗糙不干净的布和较硬的纸去清洁，TRIMBLE建议您使用抗静电镜头纸、棉花块或者镜头刷来清洁仪器。
防潮如仪器在潮湿的天气中使用过，将仪器放入室内，从仪器箱中取出仪器，自然晾干，如果在仪器镜头上有水滴，让仪器自然蒸发即可。
仪器的运输在运输仪器时一定要锁好仪器箱，如果长途运输仪器，将仪器放在仪器箱中，并且使用运输集装箱。
维修TRIMBLE建议您到授权的维修站点维修，并且每年进行一次校准。
以保证仪器的精度。
当您将仪器送往维修中心，请您在仪器箱上注明发货人和收货人，如果仪器必须维修，请您在仪器箱中装入说明，说明应当明确指出仪器的故障和经常发生的错误现象，并且指出仪器必须维修。
电池在充电和使用电池之前，一定要先阅读电池安全和环境信息电池安全和环境信息不要损坏锂电池，被损坏的电池可能引起爆炸和火灾，可以造成人身伤害和财产损失，•为避免不必要的伤害和损坏，请不要使用损坏的电池，损坏的迹象包括，变色、扭曲变形、漏液•不要让电池接触火焰、高温、以及阳光直射•不要将电池浸入水中•当天气炎热时请不要将电池在车辆内储存•不要重击或者刺破电池•不要将电池短路不要接触漏液的锂电池，以免造成人身伤害和财产损失。
