聚磷酸铵有什么性能,聚磷酸铵的物化性能.doc

聚磷酸铵化学试剂
聚磷酸铵是一种常用的化学试剂，也称为PPA，它的化学式为(NH4PO3)n。

它由重铵盐和磷酸反应生成，可以用作消防灭火剂、阻燃剂、粘合剂、晶体生长改性剂等。

聚磷酸铵的基本性质：
外观：白色粉末
相对分子质量：（NH4PO3）n
熔点：180-200℃
密度：1.9
热稳定性：不溶于水，在水中不稳定，易水解为磷酸和铵盐。

1.防火材料：
由于聚磷酸铵的磷酸基团可以形成玻璃状化合物，在受到高温时可以抑制燃点的提高
和物质的燃烧。

因此，PPA可以用作一种有效的阻燃剂。

2.水处理剂：
聚磷酸铵可以用于水处理中的软化剂和缩小膨胀剂，在水中可以与钙、镁离子形成不
溶的盐类，从而防止硬水的产生。

聚磷酸铵可以用于表面处理剂，在金属表面形成一种保护膜，起到防腐、防锈、防蚀
等作用。

4.其他用途：
聚磷酸铵还可以用作粘合剂、晶体生长改性剂、填料等。

在生物医药领域，聚磷酸铵
也有着广泛的应用，可以作为细胞生长材料和药物缓释的载体。

总之，聚磷酸铵是一种很重要的化学试剂，可以应用于许多领域，是很实用的阻燃剂、水处理剂、表面处理剂和粘合剂。

由于其在生物医药领域的广泛应用，还具有很大的发展
前景。

化学品界的“APP”—聚磷酸铵（本文版权归好磷网所有，仅作交流共享之用，转载请注明出处）在如今的生活中，提起APP，基本是无人不知无人不晓，当然，绝大多数人可能想到的是手机软件商店里的应用。

其实，在化学品界，也有一个被简称为APP的东西，它就是我们今天要介绍的聚磷酸铵。

它可是一种十分重要的化工产品，在阻燃与肥料领域都有应用，特别是在阻燃方面。

由于它分子中同时含有磷、氮两种元素，燃烧过程中磷、氮具有协同阻燃效应，因而阻燃效果优于单含磷阻燃剂或单含氮阻燃剂。

下面我们就详细介绍一下它的性质、合成、应用与市场。

物质性质作为一种聚合物，它也是由一种聚合单元，通过聚合共价键连接而形成的物质，其通式为（NH4）n+2P n O3n+1，粉末状白色固体物。

在不同聚合度状态下，它的水溶性，有较大差异，聚合度n在10~20之间为水溶性，此时为短链APP；当n大于20时为长链APP，较难溶于水，n越大越不溶，直至成为不溶物。

其聚合度的高低直接影响APP的性质，特别是在应用方面，影响颇大。

聚磷酸铵结构简式文献报道的APP的晶型有六种，通常用到的是Ⅰ-型和Ⅱ-型结构的产品，其中Ⅰ-型晶体具有不规则外表面，由于该型晶体太小，晶胞参数难以确定；Ⅱ-型则具有规则的外表面，其应用效果更佳。

它们均属正交（斜方）晶系，晶胞参数为：a=0.4256nm，b=0.6475nm，c=1.204nm。

据了解，国内合成的APP的聚合度都相对较低并以Ⅰ-型聚磷酸铵居多，然而真正需求较大的是聚合度高的Ⅱ-型聚磷酸铵。

合成方法作为一种化工产品，其合成与制备工艺是永远绕不开的话题，就目前来说聚磷酸铵的合成方法主要有磷酸和尿素缩合法、聚磷酸铵化法、聚磷酸铵与氨气高温中和法，五氧化二磷—氨气—水高温气相反应法等。

通常会根据不同的用途，而采用不同的合成工艺路线。

磷酸和尿素缩合法：该法是将磷酸和尿素以一定比例混合，通过加热搅拌得到澄清透明的液体，并继续加热，经发泡、聚合和固化三个阶段即可得到白色干燥固体，冷却后即可得到一定聚合度的APP。

关于纳米材料改性聚磷酸铵在聚合物阻燃中的应用分析一、纳米材料改性聚磷酸铵的原理1.1 聚磷酸铵的基本性质聚磷酸铵是一种高效的无卤环保型阻燃剂，其分子中含有大量的磷-氮键和磷-氧键。

这些键的存在使得聚磷酸铵具有很高的热稳定性和阻燃性能，可以在高温下解吸水分，释放大量的磷酸和氨气，形成保护层，阻止燃烧蔓延。

聚磷酸铵被广泛应用于聚合物材料的阻燃中。

1.2 纳米材料的改性作用纳米材料由于其特有的纳米尺度效应，具有很高的比表面积和界面活性，可以在聚合物材料中发挥出许多优异的性能。

在聚磷酸铵的改性中，纳米材料可以通过增加其比表面积，增强其与聚合物基体的相容性，提高其热稳定性和阻燃性能。

碳纳米管、氧化石墨烯等纳米材料可以形成导电网络，改善聚磷酸铵的导热性能，提高其在聚合物阻燃中的效果。

通过纳米材料改性聚磷酸铵，可以在分子级别上调控其结构和性能，从而提高其在聚合物阻燃中的应用性能。

通常采用物理混合、原位聚合等方法将纳米材料与聚磷酸铵进行复合改性，从而实现对其物理、化学、热学等性能的调控和优化。

这种方法不但可以充分发挥纳米材料的优异性能，还能够保持聚磷酸铵本身的环保特性，在提高聚合物阻燃性能的减少了对环境的污染。

2.1 提高阻燃性能2.2 优化材料性能纳米材料改性聚磷酸铵不仅可以提高聚合物材料的阻燃性能，还可以优化其力学性能、热学性能等。

研究表明，将纳米碳纳米管复合改性聚磷酸铵引入聚合物基体后，其力学性能得到了一定程度的提高，同时热失重率和热分解温度也有所提升，表明纳米材料改性聚磷酸铵在提高聚合物材料的整体性能方面具有潜力。

2.3 环保型材料纳米材料改性聚磷酸铵不但可以提高聚合物材料的阻燃性能，还可以保持聚磷酸铵本身环保特性。

环保型阻燃剂的应用已成为材料科学研究的热点之一，纳米材料改性聚磷酸铵的出现，为开发环保型高效阻燃材料提供了新的思路和方法。

3.1 发展趋势随着纳米材料和聚磷酸铵在材料科学领域的不断发展，纳米材料改性聚磷酸铵在聚合物阻燃中的应用也将得到进一步的推广和应用。

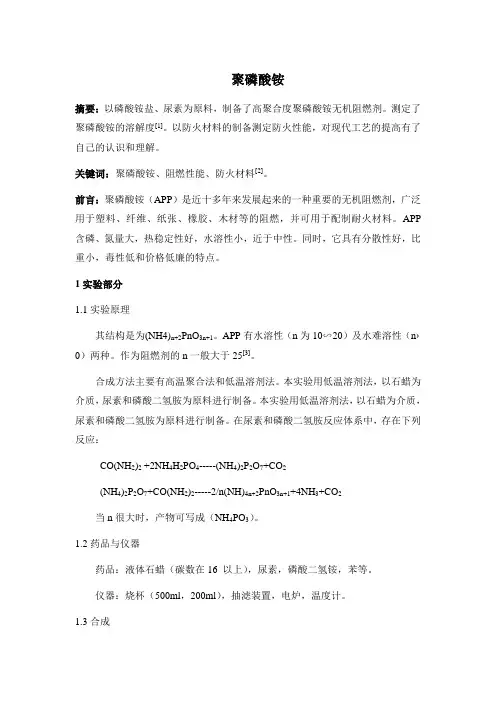

聚磷酸铵摘要：以磷酸铵盐、尿素为原料，制备了高聚合度聚磷酸铵无机阻燃剂。

测定了聚磷酸铵的溶解度[1]。

以防火材料的制备测定防火性能，对现代工艺的提高有了自己的认识和理解。

关键词：聚磷酸铵、阻燃性能、防火材料[2]。

前言：聚磷酸铵（APP）是近十多年来发展起来的一种重要的无机阻燃剂，广泛用于塑料、纤维、纸张、橡胶、木材等的阻燃，并可用于配制耐火材料。

APP 含磷、氮量大，热稳定性好，水溶性小，近于中性。

同时，它具有分散性好，比重小，毒性低和价格低廉的特点。

1实验部分1.1实验原理其结构是为(NH4)n+2PnO3n+1。

APP有水溶性（n为10∽20）及水难溶性（n›0）两种。

作为阻燃剂的n一般大于25[3]。

合成方法主要有高温聚合法和低温溶剂法。

本实验用低温溶剂法，以石蜡为介质，尿素和磷酸二氢胺为原料进行制备。

本实验用低温溶剂法，以石蜡为介质，尿素和磷酸二氢胺为原料进行制备。

在尿素和磷酸二氢胺反应体系中，存在下列反应：CO(NH2)2 +2NH4H2PO4-----(NH4)2P2O7+CO2(NH4)2P2O7+CO(NH2)2-----2/n(NH)4n+2PnO3n+1+4NH3+CO2当n很大时，产物可写成（NH4PO3）。

1.2药品与仪器药品：液体石蜡（碳数在16 以上），尿素，磷酸二氢铵，苯等。

仪器：烧杯（500ml，200ml），抽滤装置，电炉，温度计。

1.3合成在500ml干燥的烧杯中，加入150ml液体石蜡，加热至200℃,在该温度下，不断搅拌，将30g尿素与28克磷酸二氢胺混合，分批加入至温度为200℃的液体石蜡中，注意温度不能过高，30分钟内加完。

与190∽200℃的条件下继续反应25∽30分钟，观察反应产物（由粘稠泡沫液体变为白色固体）。

然后冷却至室温，尽可能倾出液体石蜡，将生成物研细后，每次用30∽40ml苯浸洗2-3次，除去产物中夹留得石蜡，抽滤，回收苯。

然后用蒸馏水洗涤产物。

聚磷酸铵阻燃剂配方聚磷酸铵（Ammonium Polyphosphate，简称APP）是一种常用的阻燃剂。

它具有良好的耐热性、低毒性、低烟密度和高阻燃效果等优点，在建筑材料、电子产品、塑料和橡胶制品等广泛应用。

本文将从深度和广度两个标准，对聚磷酸铵阻燃剂的配方进行评估和探讨。

一、聚磷酸铵阻燃剂配方的基本构成（1）聚磷酸铵：作为主要的阻燃剂成分，聚磷酸铵能够在高温下释放出阻燃气体，有效减缓火焰的蔓延速度，起到阻燃的作用。

（2）磷酸盐化合物：作为辅助配方成分，磷酸盐化合物能够与聚磷酸铵发生化学反应，提高阻燃效果，使其具有更好的耐热性和氧化性能。

（3）填料：填料可以调节聚磷酸铵阻燃剂的粘度和流动性，保证阻燃剂在加工和应用过程中的稳定性。

二、聚磷酸铵阻燃剂配方的优化策略（1）优化聚磷酸铵与磷酸盐化合物的配比：通过调整聚磷酸铵与磷酸盐化合物的配比，可以控制阻燃剂的热解温度和释放速率，从而提高阻燃效果和耐热性。

（2）选择合适的填料：根据材料的具体要求，选择适合的填料，可以提高阻燃剂的加工性能和阻燃效果，同时降低成本。

（3）添加协同助剂：适量添加协同助剂，如氮、硼等元素，可以提高聚磷酸铵阻燃剂的稳定性和阻燃效果。

（4）应用新技术：利用纳米技术、包覆技术等新技术手段，可以提高聚磷酸铵阻燃剂的分散性和稳定性，进一步优化配方。

三、聚磷酸铵阻燃剂配方的应用案例（1）建筑材料：在建筑防火材料中广泛应用，如耐火涂料、防火门窗等。

通过优化配方，可以提高材料的阻燃等级，增强耐火性能。

（2）电子产品：在电子产品的阻燃材料中应用，如电路板、电缆等。

聚磷酸铵阻燃剂可以有效阻止电子产品在发生故障时燃烧，降低火灾风险。

（3）塑料和橡胶制品：在塑料和橡胶制品中使用聚磷酸铵阻燃剂，可以提高材料的阻燃性能，延缓火焰蔓延速度，减小火灾损失。

聚磷酸铵阻燃剂在配方中的选择和优化非常重要。

通过合理配比、选择合适的填料、添加协同助剂以及应用新技术，可以进一步提高阻燃剂的性能和安全性。

聚磷酸铵的应用及研究进展聚磷酸铵是一种由磷酸铵分子组成的高分子聚合物，它具有高度的热稳定性、耐候性和热塑性。

由于这些优良的性质，聚磷酸铵在各种领域有着广泛的应用和研究进展。

首先，聚磷酸铵在阻燃材料领域有着重要的应用。

由于聚磷酸铵能在高温下分解，产生磷酸脱水缩合反应，生成无燃烧的磷酸盐和氨基环化合物。

这些产物可以在燃烧过程中形成密封的保护层，有效阻止燃烧物质与氧气接触，从而达到延缓燃烧的效果。

因此，聚磷酸铵被广泛应用于阻燃塑料、涂料和粘合剂等领域。

其次，聚磷酸铵在电子封装材料中也有广泛的应用。

由于聚磷酸铵具有优异的导热性能和电绝缘性能，可以用于制备高导热性的封装材料。

这样的材料可以有效地散热，提高电子元器件的稳定性和可靠性。

此外，聚磷酸铵还可以用作电池隔膜材料，具有良好的电解质性能和抗渗透性能，可以提高电池的循环寿命和安全性能。

此外，聚磷酸铵还在医学领域有着潜在的应用。

研究表明，聚磷酸铵具有一定的抗菌性能，对一些常见细菌和真菌有较好的抑制作用。

因此，聚磷酸铵可以用于医用消毒剂、外科缝合线和药物缓释系统等领域。

首先，研究人员致力于提高聚磷酸铵的合成方法和反应机理的理解。

近年来，许多新的合成方法被开发出来，如溶剂热法、溶剂交联法和微乳液法等。

这些新的合成方法可以实现更高的聚合度和更好的控制结构，从而提高聚磷酸铵的性能。

其次，研究人员还关注聚磷酸铵在复合材料中的应用。

通过将聚磷酸铵与其他聚合物或无机材料复合，可以获得具有更好性能的复合材料。

例如，将聚磷酸铵与聚苯乙烯混合，可以提高聚苯乙烯的阻燃性能；将聚磷酸铵与碳纳米管复合，可以获得具有优异力学性能和导电性能的材料。

最后，研究人员还在探索聚磷酸铵在环境领域的应用。

聚磷酸铵具有良好的蓄水性能和土壤改良作用，可以被用作植物生长促进剂和土壤保水剂。

此外，聚磷酸铵还可以用于废水处理，去除重金属离子和有机污染物。

综上所述，聚磷酸铵具有广泛的应用和研究价值。

随着对其性质和合成方法的进一步研究，聚磷酸铵在各个领域的应用将会得到更广泛的推广和发展。

聚磷酸铵结构
聚磷酸铵是一种无机高分子化合物，其化学式为(NH4PO3)n，其中n
为聚合度。

聚磷酸铵是一种白色粉末，易溶于水，具有良好的阻燃性
能和热稳定性，因此被广泛应用于防火材料、电子材料、涂料等领域。

聚磷酸铵的结构是由磷酸铵分子通过缩合反应形成的。

磷酸铵分子是
由一个磷酸根离子和一个铵离子组成的，其化学式为NH4H2PO4。

在高温下，磷酸铵分子会发生缩合反应，形成聚合度不同的聚磷酸铵分子。

聚磷酸铵的结构中，磷酸铵分子通过氧原子和磷原子之间的化学键相连，形成了一个线性的聚合物链。

聚合物链上的磷酸铵分子之间通过
氢键相互作用，形成了一个三维的网状结构。

这种结构使得聚磷酸铵
具有良好的热稳定性和阻燃性能。

聚磷酸铵的结构中，磷酸铵分子的缩合反应是一个放热反应，因此需
要在高温下进行。

在缩合反应过程中，磷酸铵分子会失去一部分水分子，形成聚合度更高的聚磷酸铵分子。

聚磷酸铵的聚合度越高，其分
子量越大，热稳定性和阻燃性能也越好。

总之，聚磷酸铵是一种具有良好热稳定性和阻燃性能的无机高分子化
合物。

其结构是由磷酸铵分子通过缩合反应形成的，具有线性聚合物链和三维网状结构。

聚磷酸铵的聚合度越高，其分子量越大，热稳定性和阻燃性能也越好。

成企鑫聚磷酸铵（APP）产品说明书
一、产品简介
聚磷酸铵又称多聚磷酸铵或缩聚磷酸铵(简称APP)，聚磷酸铵（APP）属于无机磷系阻燃剂，是一种重要的无卤磷系阻燃剂，其分子中同时含有磷、氮2中元素，在阻燃过程中，磷、氮具有协同阻燃效应，因而阻燃效果优于单含磷阻燃剂或单含氮阻燃剂。

聚磷酸铵具有含磷量大、含氮量高、热稳定性好、吸湿性小、分散性好、毒性低、抑烟等特点，可以与其他阻...
二、各项性能指标
三、用途四、包装
●塑料、橡胶●复合纸塑包装
●涂料、纸木●净重25kg/包。

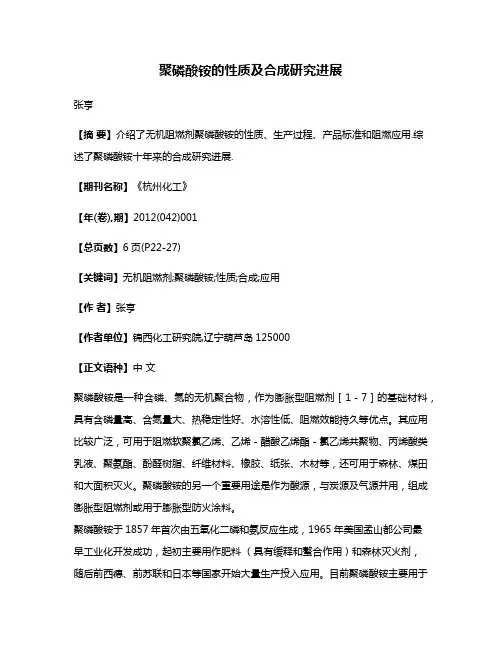

聚磷酸铵的性质及合成研究进展张亨【摘要】介绍了无机阻燃剂聚磷酸铵的性质、生产过程、产品标准和阻燃应用.综述了聚磷酸铵十年来的合成研究进展.【期刊名称】《杭州化工》【年(卷),期】2012(042)001【总页数】6页(P22-27)【关键词】无机阻燃剂;聚磷酸铵;性质;合成;应用【作者】张亨【作者单位】锦西化工研究院,辽宁葫芦岛125000【正文语种】中文聚磷酸铵是一种含磷、氮的无机聚合物，作为膨胀型阻燃剂［1－7］的基础材料，具有含磷量高、含氮量大、热稳定性好、水溶性低、阻燃效能持久等优点。

其应用比较广泛，可用于阻燃软聚氯乙烯、乙烯－醋酸乙烯酯－氯乙烯共聚物、丙烯酸类乳液、聚氨酯、酚醛树脂、纤维材料、橡胶、纸张、木材等，还可用于森林、煤田和大面积灭火。

聚磷酸铵的另一个重要用途是作为酸源，与炭源及气源并用，组成膨胀型阻燃剂或用于膨胀型防火涂料。

聚磷酸铵于1857年首次由五氧化二磷和氨反应生成，1965年美国孟山都公司最早工业化开发成功，起初主要用作肥料（具有缓释和螯合作用）和森林灭火剂，随后前西德、前苏联和日本等国家开始大量生产投入应用。

目前聚磷酸铵主要用于防火涂料和合成材料阻燃剂。

现在已有高聚合度聚磷酸铵投入市场，德国Hoechst公司生产的Exolit APP422产品的聚合度超过700，且具有较高的白度指数。

我国于20世纪80年代开始聚磷酸铵的合成和应用研究，发展迅速，但企业分散，单套装置规模小，目前总产能15 kt／a左右，生产厂家约100家。

年产量达1000 t的企业有5家左右，大部分企业年产量在300 t左右。

主要生产单位有四川什邝市长丰化工有限公司、浙江省海宁市丰士阻燃化工厂、浙江化工研究院、天津合成材料工业研究所等。

国内生产设备不具备集加热、搅拌、捏合为一体的要求，产品聚合度一般只有40左右，大于100的极少。

产品的应用范围窄，主要用于防火涂料，在聚烯烃等材料的阻燃中应用还不多，与国外先进水平相比，我国聚磷酸铵产品质量和数量尚存在较大差距。

过磷酸—聚磷酸铵发布时间：2022-01-12T08:24:29.315Z 来源：《科学与技术》2021年28期9月作者：吴磊[导读] 聚磷酸铵液态肥是美国在上世纪60年代开发的高浓度磷氮肥料。

吴磊贵州瓮福（集团）有限责任公司1.聚磷酸铵液态肥聚磷酸铵液态肥是美国在上世纪60年代开发的高浓度磷氮肥料。

由于它具有易于复配、施用方便、节约人工、肥效高等优势，符合美国大农场机械化作业、高效的现代农业特点，因而在美国磷肥中占有非常重要的地位，每年的使用量在140~160万吨之间。

肥料用聚磷酸铵的聚合度通常在2-5之间。

聚磷酸铵肥料是通过液氨与95%的过磷酸（P2O5 68.8%）在管式反应器中高温反应得到的。

在高温下，磷酸根发生分子间脱水形成低聚合的聚磷酸根。

主要有11-37-0和10-34-0两种规格。

它含有的养分是100%水溶性的。

聚磷酸铵的反应是一个可逆反应，即聚磷酸铵可以通过水解重新生成正磷酸铵。

当形成聚磷酸铵液态肥之后，如果温度在32℃附近，由于水解，聚磷酸铵的聚合比每个月会降低约1%。

如果温度低于28℃，则聚磷酸铵水解的速率可以忽略不计。

聚磷酸铵液态肥的指标如下表所示：聚磷酸铵液态肥含有约40%的水。

除了养分分析外，关键指标为：①至少70%的聚合比。

该指标保证聚磷酸铵液态肥在1年的储存期内，聚合比不至于下降得太低而导致沉淀的产生；同时也保证有足够的聚合度和聚合比来螯合自身含有和添加的微量元素。

②氧化镁的含量在0.25%以下。

磷酸-铵-镁体系很容易形成继沉淀，对聚磷酸铵液态肥的生产、存储、转运、使用过程带来诸多问题。

因此，国外通常把聚磷酸铵中的氧化镁控制在0.25%以下。

为达到上述的指标，必须要使用合格指标的磷酸用于生产聚磷酸铵液态肥。

下表是为生产聚磷酸铵液态肥使用的过磷酸的代表性分析：从上表可以看出，为制备合格的聚磷酸铵液态肥，所使用的磷酸浓度至少为94%（P2O5 68%，而P2O5 68-72%的磷酸通常称为过磷酸， Superphosphoric Acid，缩写SPA），为浓缩至此浓度，磷酸中的杂质含量不能超过一定范围，否则浓缩效率较低；在浓缩至P2O5 68%以上后，为后续生产合格的聚磷酸铵产品，需要控制金属杂质的含量。

§4—2—3聚磷酸铵早期对聚磷酸铵的研究主要是用作肥料。

但作为长链的中聚或高聚合度的难溶性的聚磷酸铵用于阻燃剂，是近20年左右时间迅速发展起来的。

从分子结构上看，聚磷酸铵也是由—P—O—P—链连接而成的长链状化合物。

按其链上氢被氨取代的程度（氨化程度）和链长可以表示成几种通式和结构式。

一般认为分子式为（NH4）n+2P n O3n+1，n为50或更大；当n很大时则可认为是（NH4PO3）n。

其结构式为：1.物理化学性质属聚磷酸盐，具有其共性。

短链聚磷酸铵具有一定的吸湿性，其吸湿性随氨化程度增加和聚合度增高而降低。

长链聚磷酸铵产品为白色粉状晶体，疏松不结块、不吸潮、流动性好。

还具有氮磷含量高、杂质少、耐水、耐侯性好、热稳定性好以及近于中性、阻燃性能持久等特点。

在较高温度下分解，这是它作为阻燃剂的基础。

约在350℃时，NH3的分解压达latm，放出氨后生成非挥发性磷氧化物或聚磷酸等的薄膜，使膜下物质与空气中氧隔绝。

2.用途聚磷酸铵除大量用作高浓度二元复合肥料外，还大量用作饲料、液体洗涤剂和离子交换剂等。

高聚合度的聚磷酸铵大量用作塑料、天然纤维、木材、橡胶、纸张中的阻燃剂以及制成难燃制品；用以配制防潮耐火涂料；用于船舶、火车、高层建筑物以及电缆等的阻燃处理；还可制成干粉灭火剂用于森林、煤田等的大面积灭火。

特别是作为阻燃剂具有以下优点：(1)含磷量大（P2O5达68～70％），含氮量高（12～14％），作为阻燃剂效果良好；(2)聚磷酸铵较正磷酸铵、偏磷酸铵水溶性低吸湿性小，用作潮湿环境中的防火涂料效果优良；(3)聚磷酸铵与有机磷阻燃剂及正磷酸铵比较其热分解温度高，热稳定性好；(4)聚磷酸铵接近中性，且化学稳定性好，可与其它任何物质混合而不起变化；(5)聚磷酸铵制成325目微粒，其比重小，分散性好，表面积大，能很好与涂料、塑料等混合；(6)聚磷酸铵价格廉，毒性低。

3.制法聚磷酸铵按其使用的原料不同可以有各种不同制法：(1)正磷酸（热法和萃取的）以氨高温中和制聚磷酸铵，其中又分不蒸浓萃取磷酸常压氨化及二段中和法；蒸浓（50～54％P2O5）磷酸常压氨化及加压氨化法；在聚磷酸铵存在下氨化法；磷酸和尿素热聚合法。

肥料级聚磷酸铵标准
肥料级聚磷酸铵是一种常用的氮磷复合肥料原料，具有高氮、高效、高速的特性，能够提高植物的营养吸收和生长速度。

为了保证肥料的质量和安全，国家对肥料级聚磷酸铵制定了一系列的标准，包括产品性质、化学成分、物理指标、金属杂质、放射性等方面的要求。

其中，产品性质包括外观、水溶性、pH值、氮含量、磷含量等参数，化学成分包括总磷酸铵含量、自由酸含量、磷酸根含量等指标。

物理指标包括粒度分布、粘度、流动性等参数。

金属杂质包括铅、汞、镉、铬、锰等元素的含量。

放射性指标包括放射性污染物的含量、放射性剂量等参数。

这些标准的制定和执行，能够有效地保障肥料产品的质量和安全，促进农业生产的健康发展。

- 1 -。

聚磷酸和聚磷酸铵-概述说明以及解释1.引言1.1 概述聚磷酸和聚磷酸铵是两种重要的无机高分子化合物，具有广泛的应用领域。

聚磷酸是一种无机高分子聚合物，由磷酸基团（-PO4）通过共价键连接而成，具有良好的热稳定性和阻燃性能，被广泛应用于阻燃剂、涂料、胶粘剂等领域。

而聚磷酸铵是由聚磷酸盐和铵盐反应生成的物质，具有优良的离子交换性能和萃取性能，被广泛用作分离、净化和催化剂等领域。

本文将对聚磷酸和聚磷酸铵的物化性质、应用领域和制备方法进行详细介绍，同时比较分析两者之间的差异和优势，为读者提供全面的了解和参考。

文章结构是整篇文章的框架，能够清晰地展现出文章的内容组成和逻辑顺序。

本文的文章结构如下：1. 引言1.1 概述1.2 文章结构1.3 目的2. 正文2.1 聚磷酸2.1.1 物化性质2.1.2 应用领域2.1.3 制备方法2.2 聚磷酸铵2.2.1 物化性质2.2.2 应用领域2.2.3 制备方法2.3 比较分析2.3.1 物性比较2.3.2 应用差异2.3.3 实际应用案例3. 结论3.1 总结3.2 展望3.3 结论每个部分都将详细分析聚磷酸和聚磷酸铵的物化性质、应用领域和制备方法，最后通过比较分析来探讨它们之间的差异和实际应用案例，最终得出结论并展望未来研究方向。

整体结构清晰明了，逻辑性强，有助于读者更好地理解文章内容。

1.3 目的：本文旨在系统介绍聚磷酸和聚磷酸铵这两种常见磷酸盐聚合物的物化性质、应用领域和制备方法。

通过对这两种聚合物的特性与应用进行详细的比较分析，探讨它们在不同领域的优劣势，并提供实际应用案例，以便读者更好地了解和理解这两种聚合物的特点，为其在实际应用中做出正确的选择。

最终目的是为了促进这两种聚合物的更广泛应用，并对未来的研究和开发提供参考和启发。

2.正文2.1 聚磷酸2.1.1 物化性质聚磷酸是一种无机高分子化合物，具有较高的热稳定性和化学稳定性。

它在常温下呈白色或无色结晶态，具有良好的溶解性和吸水性。

聚磷酸铵聚合度2000
聚磷酸铵，作为一种常见的无机高分子材料，具有广泛的应用前景。

它的聚合度直接影响着其性能和用途。

在聚合度2000的情况下，聚磷酸铵的特性将呈现出什么样的变化呢？
聚磷酸铵聚合度2000意味着其分子链中的磷酸铵单元重复次数达到了2000次。

这样的高聚合度使得聚磷酸铵具有更高的分子量和更长的分子链。

由于这种特殊的结构，聚磷酸铵在物理、化学和生物学领域都有着广泛的应用。

在物理性质方面，聚磷酸铵聚合度2000的材料通常具有更高的熔点和熔融粘度。

这使得它们在高温环境下表现出更好的稳定性和耐热性。

此外，由于分子链的延长，聚磷酸铵聚合度2000的材料还具有更高的拉伸强度和耐磨性。

在化学性质方面，聚磷酸铵聚合度2000的材料具有更好的耐腐蚀性和耐酸碱性。

这使得它们可以在腐蚀性环境中长时间稳定地工作。

此外，聚磷酸铵聚合度2000的材料还可以通过控制其聚合度来调节其溶解性和离子交换能力，从而适应不同的应用场景。

在生物学方面，聚磷酸铵聚合度2000的材料具有更好的生物相容性和生物降解性。

这使得它们在医学领域的应用潜力巨大。

例如，聚磷酸铵聚合度2000可以用于骨修复材料、药物缓释系统和组织工程支架等领域。

聚磷酸铵聚合度2000的材料具有许多独特的性质和应用。

通过控制聚合度，可以调节聚磷酸铵材料的性能，以满足不同领域的需求。

未来，随着对聚磷酸铵聚合度2000的深入研究，相信会有更多创新的应用涌现出来，为人类的生活和健康带来更多的福祉。

聚磷酸铵阻燃剂1. 简介聚磷酸铵阻燃剂（Ammonium Polyphosphate，简称APP）是一种高效的无机阻燃剂，具有优异的防火性能和环境友好性。

它广泛应用于各种塑料、橡胶、纺织品、涂料等领域，起到提高材料的防火性能并降低火灾事故的发生风险的作用。

2. 特性与优势•高效防火：聚磷酸铵在高温下分解，释放出磷酸，磷酸与燃烧物质中的可燃物质发生反应，形成难燃的磷酸盐层，阻断火焰的传播，起到防火的作用。

•环境友好：聚磷酸铵不含溴系阻燃剂和毒性物质，对人体和环境无害，符合环境保护要求。

•热稳定性好：聚磷酸铵能够增加材料的热稳定性，降低材料在高温下的热分解速率，提高材料的使用寿命。

•兼容性好：聚磷酸铵可以与各种基体材料相容，不会对材料的物理性能和加工性能产生明显的影响。

•阻燃效果持久：聚磷酸铵阻燃剂的阻燃效果可持续久，不易受到环境因素的影响，保持长期的防火性能。

3. 应用领域聚磷酸铵阻燃剂广泛用于以下领域：•塑料行业：聚磷酸铵可作为阻燃剂添加到各种塑料制品中，如电线电缆、建筑材料、汽车零部件等，提高塑料制品的防火性能。

•橡胶行业：聚磷酸铵可作为阻燃剂添加到橡胶制品中，如橡胶管、橡胶密封件等，提高橡胶制品的防火性能。

•纺织行业：聚磷酸铵可作为阻燃剂添加到纺织品中，如防火服、阻燃窗帘等，提高纺织品的防火性能。

•涂料行业：聚磷酸铵可作为阻燃剂添加到涂料中，如防火涂料、阻燃涂料等，提高涂料的防火性能。

4. 使用方法聚磷酸铵阻燃剂的使用方法通常为将其直接添加到所需阻燃的材料中进行混合。

具体使用方法如下：1.准备所需的材料和聚磷酸铵阻燃剂。

2.将聚磷酸铵阻燃剂按照一定比例加入目标材料中。

3.使用混合设备将聚磷酸铵阻燃剂均匀混合到材料中，确保阻燃剂充分分散。

4.根据实际需求进行加工成型或涂覆等工艺，制得具有优异防火性能的成品。

5. 结论聚磷酸铵阻燃剂作为一种高效的无机阻燃剂，具有高效防火、环境友好、热稳定性好、兼容性好等优点。

聚磷酸铵(简称APP) 介绍和应用1、聚磷酸铵介绍聚磷酸铵(AmmoniumPolyphosphate以下简称APP)是磷系阻燃剂的主要品种,应用领域广泛。

由于它燃烧时不产生有毒物质,成为膨胀型阻燃剂的主要成份。

由于聚磷酸铵含磷量高、含氮量多,具有热稳定性好、水溶性小、近于中性、阻燃效能高等优点,该产品已成为国内外研究的热点。

磷系阻燃剂大都具有低烟、无毒的优点,具有良好的发展前景。

特别是瑞士的研究机构1986年发现了卤素阻燃剂及其阻燃的高聚物材料在高温下热分解产生有毒的多溴二苯英(pbdd)和多溴二苯并呋喃(pbdf),这就给卤系阻燃剂的发展带来严峻的挑战。

另据报导,欧洲共同体已提出限制该类阻燃剂的使用,今后将逐渐淘汰。

基于上述情况,磷系阻燃剂得到了高速增长。

1993年其消耗量仅为7.716kt,而1998年则高达57.568kt,增长了近6.5倍。

国外生产聚磷酸铵阻燃剂的公司主要有美国的孟山都(Monsanto)、日本的窒素(Chisso),俄罗斯、波兰等国也大量生产此类产品。

我国20世纪80年代开始研制该类产品,目前国内总产量约15kt,生产厂家约100家,产量达1000t的约4～5家,一般的年产量为200～300t。

主要生产单位有四川什邝市长丰化工有限公司、浙江省海宁市丰士阻燃化工厂,浙江化工研究院、天津合成材料工业研究所等。

2、聚磷酸铵性能和牌号根据聚合度不同,APP的用途不同。

一般来说,聚合度较低的产品是水溶性的,用作织物处理剂或者作为肥料、食品添加剂使用;聚合度高的水难溶性的长链APP可作为塑料和涂料的阻燃剂使用,本文主要介绍该类产品的情况。

美国Monsanto公司牌号为PHOS-CHEKP/30的聚磷酸铵,主要用于防火涂料,主要技术指标为:外观:白色粉末粘度:200目通过率99.8%325目通过率90%密度:1.79g/cm3。

无机阻燃剂聚磷酸铵
欧阳小凯
【期刊名称】《今日科技》
【年(卷),期】1991(000)006
【摘要】聚磷酸铵(英文缩写为App)是近十几年求发展起来的新型磷系无机添加型阻燃剂。

它具有热稳定性好(热分解初始温度为250℃),水溶性小(25℃时,水中溶解度为0.15克),近于中性(10％胶状物的pH为5.0—5.5),阻燃性能持久(耐火时间长达30—40分钟)等显著优点。

同时还具有相对密度较小,分散性好,价廉低毒等特点。

【总页数】1页(P33)
【作者】欧阳小凯
【作者单位】无
【正文语种】中文
【中图分类】TQ314.248
【相关文献】
1.高效无机阻燃剂聚磷酸铵的合成 [J], 曹建喜;罗立文;郭冬冬;田顺;路来宾;孔庆池;徐春明
2.无机阻燃剂高聚合度聚磷酸铵的研制 [J], 贾云;陈君和
3.磷酸铵盐法制聚磷酸铵工艺研究 [J], 崔益顺
4.高效无机阻燃剂多聚磷酸铵的合成与应用 [J], 毛广春
5.新洋丰建设磷酸铵和聚磷酸铵及磷资源综合利用项目 [J], 汪家铭
因版权原因，仅展示原文概要，查看原文内容请购买。
