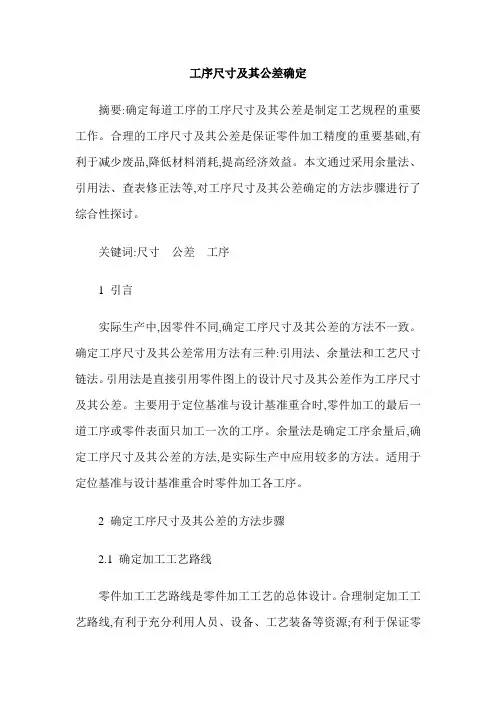

工序尺寸及其公差确定摘要:确定每道工序的工序尺寸及其公差是制定工艺规程的重要工作。
合理的工序尺寸及其公差是保证零件加工精度的重要基础,有利于减少废品,降低材料消耗,提高经济效益。
本文通过采用余量法、引用法、查表修正法等,对工序尺寸及其公差确定的方法步骤进行了综合性探讨。
关键词:尺寸公差工序1 引言实际生产中,因零件不同,确定工序尺寸及其公差的方法不一致。
确定工序尺寸及其公差常用方法有三种:引用法、余量法和工艺尺寸链法。
引用法是直接引用零件图上的设计尺寸及其公差作为工序尺寸及其公差。
主要用于定位基准与设计基准重合时,零件加工的最后一道工序或零件表面只加工一次的工序。
余量法是确定工序余量后,确定工序尺寸及其公差的方法,是实际生产中应用较多的方法。
适用于定位基准与设计基准重合时零件加工各工序。
2 确定工序尺寸及其公差的方法步骤2.1 确定加工工艺路线零件加工工艺路线是零件加工工艺的总体设计。
合理制定加工工艺路线,有利于充分利用人员、设备、工艺装备等资源;有利于保证零件加工质量,提高生产效率。
制定零件表面加工工艺路线主要是根据零件表面的技术要求。
零件表面技术要求高,工艺路线长,工序尺寸及其公差多。
另外,制定零件表面加工工艺路线时,还应考虑生产纲领、工件材料、热处理状态和具体生产条件等。
2.2 确定工序余量工序余量是指某一道工序中所切除的金属层厚度。
确定加工余量的方法有经验估计法、查表修正法和分析计算法。
生产中常用查表修正法。
根据零件表面尺寸、加工精度、生产纲领等要求,按照已确定的加工路线,采用查表修正法,确定每道工序的加工余量。
2.3 确定工序尺寸根据零件图,按包容面与被包容面分别计算出零件各表面工序尺寸。
对于被包容面,工序尺寸由最终工序的工序尺寸开始,依次加上本道工序的工序加工余量,就是前道工序的工序尺寸,从而计算出各道工序的工序尺寸;对于包容面,工序尺寸由最终工序的工序尺寸开始,依次减去本道工序的工序加工余量,就是前道工序的工序尺寸,从而计算出各道工序的工序尺寸。
加工余量工序尺寸与工序公差的确定加工余量是指在零件加工过程中为了保证零件尺寸精度而故意留下的一定尺寸余量。
而工序尺寸和工序公差的确定则是指在加工零件时，根据零件的设计要求和加工工艺，确定每个加工工序的尺寸和公差范围。
这两个问题在零件加工过程中起着非常重要的作用，对于保证零件的质量和精度具有至关重要的意义。
首先，我们来看看加工余量的作用。
在零件加工过程中，由于材料的变形、工艺的限制、加工设备的精度等因素，很难保证每个零件的尺寸都能精确到设计要求的尺寸。
因此，为了保证零件的尺寸精度，加工余量就显得非常重要了。
通过在零件尺寸上留下一定的余量，可以在后续的加工工序中进行修正，从而保证零件的最终尺寸能够达到设计要求。
同时，加工余量还可以在一定程度上弥补加工过程中可能出现的误差，提高零件的加工精度。
而工序尺寸和工序公差的确定则是在加工零件的每个工序中，根据零件的设计要求和加工工艺，确定每个工序的尺寸和公差范围。
这一步工作对于保证零件的加工精度和质量至关重要。
在确定工序尺寸和公差时，需要考虑到材料的性质、加工工艺的特点、加工设备的精度等因素。
只有合理确定了工序尺寸和公差，才能保证每个工序加工出来的零件都能满足设计要求，从而保证整个零件的质量和精度。
在实际的零件加工过程中，确定加工余量、工序尺寸和公差是一个比较复杂的工作。
首先，需要对零件的设计要求进行充分的了解和分析，明确每个尺寸的重要性和影响因素。
其次，需要对加工工艺和加工设备进行全面的评估，了解其加工精度和加工能力。
最后，需要根据实际情况，结合经验和技术，确定合理的加工余量、工序尺寸和公差范围。
在确定加工余量时，需要考虑到零件的材料、加工工艺和加工设备的精度等因素。
一般来说，对于精密零件，加工余量要尽量小，以减少修正工序的次数，提高加工效率和精度；而对于一般零件，加工余量可以适当放大，以提高加工的容错能力。
在确定工序尺寸和公差时，需要充分考虑到每个工序的加工精度和工艺特点，尽量减小工序间的误差传递，保证每个工序加工出来的零件都能满足设计要求。
