蒸发器名词解释
蒸发器是一种用于将液体转化为气体的设备。
它通常由一个加热器和一个冷凝器组成。
在蒸发器中，液体会受到加热器中的高温，从而被转化为气体。
随后，气体会通过冷凝器冷却并重新变成液体。
蒸发器常用于化学工业、食品加工、制药工业和空调等领域。
蒸发器的类型主要包括以下几种：强制循环蒸发器、自然循环蒸发器、热泵蒸发器、沸腾蒸发器、闪蒸蒸发器、等温蒸发器等。
每种类型的蒸发器都有其独特的优点和应用领域。
强制循环蒸发器是一种通过机械设备强制循环对液体进行蒸发的设备。
自然循环蒸发器则是利用自然对流现象进行蒸发。
热泵蒸发器则使用热泵技术，将低温的液体通过压缩加热使其蒸发。
沸腾蒸发器是利用液体沸腾过程进行蒸发的设备。
闪蒸蒸发器则是将液体迅速蒸发，以达到快速脱水的效果。
等温蒸发器则保持液体在恒定温度下进行蒸发，以控制蒸发速度和品质。
蒸发器的工作原理和类型各异，但它们都具有将液体转化为气体的功能，具有广泛应用价值。

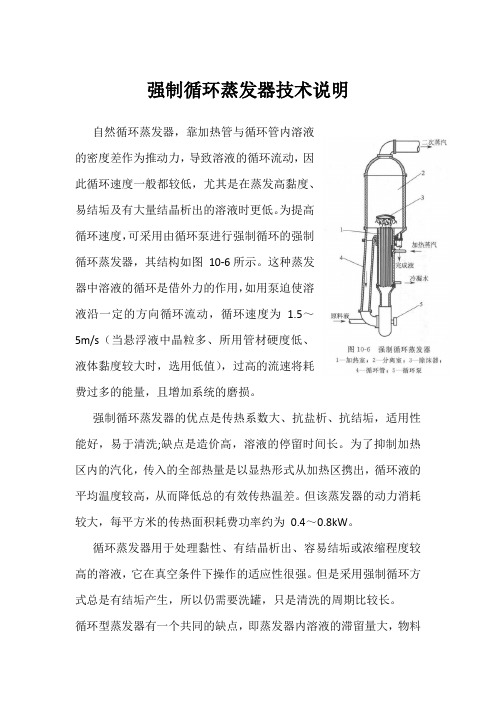

强制循环蒸发器技术说明
自然循环蒸发器，靠加热管与循环管内溶液
的密度差作为推动力，导致溶液的循环流动，因
此循环速度一般都较低，尤其是在蒸发高黏度、
易结垢及有大量结晶析出的溶液时更低。
为提高
循环速度，可采用由循环泵进行强制循环的强制
循环蒸发器，其结构如图10-6所示。
这种蒸发
器中溶液的循环是借外力的作用，如用泵迫使溶
液沿一定的方向循环流动，循环速度为 1.5～
5m/s（当悬浮液中晶粒多、所用管材硬度低、
液体黏度较大时，选用低值），过高的流速将耗
费过多的能量，且增加系统的磨损。
强制循环蒸发器的优点是传热系数大、抗盐析、抗结垢，适用性能好，易于清洗;缺点是造价高，溶液的停留时间长。
为了抑制加热区内的汽化，传入的全部热量是以显热形式从加热区携出，循环液的平均温度较高，从而降低总的有效传热温差。
但该蒸发器的动力消耗较大，每平方米的传热面积耗费功率约为0.4～0.8kW。
循环蒸发器用于处理黏性、有结晶析出、容易结垢或浓缩程度较高的溶液，它在真空条件下操作的适应性很强。
但是采用强制循环方式总是有结垢产生，所以仍需要洗罐，只是清洗的周期比较长。
循环型蒸发器有一个共同的缺点，即蒸发器内溶液的滞留量大，物料
在高温下停留时间长，这对处理热敏性物料是非常不利用。
液氨蒸发器的分类有哪些液氨蒸发器是一种用于制冷系统的重要设备，其作用是将液态氨蒸发成气态氨，在蒸发过程中吸收热量，从而实现冷却效果。
液氨蒸发器的分类主要根据不同的设计和应用领域，下面分别介绍。
根据设计形式强制循环液氨蒸发器这种液氨蒸发器是一种强制循环式的蒸发器，其内部包含了一个泵和一个换热器。
它采用高压氨作为工质，采用泵将液态氨进行循环，并通过换热器进行热交换，从而实现液态氨的蒸发并冷却物体。
强制循环液氨蒸发器具有蒸发速度快、性能稳定、自动控制等特点，在很多工业领域得到了广泛的应用。
自然循环液氨蒸发器自然循环液氨蒸发器是在无外部能源输入的情况下，通过液态氨的重力落差和低压氨的吸引来实现自然循环，从而实现液态氨的蒸发。
自然循环液氨蒸发器通常应用于小型制冷系统和一些较为简单的工业设备中。
根据应用领域工业制冷液氨蒸发器工业制冷液氨蒸发器主要应用于工业领域的制冷系统中。
其设计以高效热交换为目标，使制冷系统能够快速、高效地实现制冷效果。
这种液氨蒸发器通常采用不锈钢材质制作，具有耐腐蚀、高温抗压、易于清洗等优点。
冷库及冷柜液氨蒸发器冷库及冷柜液氨蒸发器主要应用于制冷设备中，其主要作用是使空调设备在运行过程中能够及时地蒸发液态氨。
这种液氨蒸发器通常采用轻质材质制作，可以轻松安装在冷柜等设备内部，能够快速地实现所需要的制冷水平。
食品冷冻液氨蒸发器食品冷冻液氨蒸发器主要应用于食品加工和储藏过程中。
这种液氨蒸发器可以在短时间内达到所需制冷水平，从而确保食品质量的稳定性。
与其他类型的液氨蒸发器相比，食品冷冻液氨蒸发器的设计要求更为严格，通常要求材质无毒无味、易于清洗，以保证食品的卫生安全。
结语液氨蒸发器作为重要的制冷设备，其分类是根据其不同应用领域和设计形式而定。
不同类型的液氨蒸发器具有各自的特点和应用范围，用户应该根据实际需求来选择适合自己的液氨蒸发器。
多效蒸发的分类及流程特点一、多效蒸发系统的原理多效蒸发系统是一种利用多个蒸发器依次进行蒸发，以提高蒸发效率的系统。
其主要结构包括加热器、蒸发器、换热器、泵、管道等。
多效蒸发系统根据效应数可分为二效、三效、四效等，效应数越多，蒸发效率越高。
多效蒸发的原理很简单，每一个蒸发器和蒸发过程称为一效，各效之间存在压力差，也即在不同压力下蒸发，较高压力下液相的沸点更高，蒸发温度高，得到蒸汽的温度高；低压力下需要蒸发的温度就低，刚好就可以使用较高压力下得到的二次蒸汽进行加热，实现蒸汽能量的二次利用。
理论上，效数越多，节能效果越明显，消耗的新蒸汽量也就越少，但是减少量随着效数的增加而降低，设备等固定投资也越大，所以目前应用的多效蒸发一般是3-5效。
二、多效蒸发系统的分类多效蒸发器的种类繁多，根据其结构、用途和操作原理的不同，大致可分为以下几类：1.并流蒸发器：溶液和蒸汽同向流动，适用于粘度较大、结晶和腐蚀性较强的溶液。
2.逆流蒸发器：溶液与蒸汽流向相反，适用于热敏性物质的蒸发。
3.错流蒸发器：溶液与蒸汽流向垂直，适用于各种类型的溶液。
4.机械蒸汽压缩蒸发器：通过机械手段提高蒸汽压力，从而实现低温蒸发。
5.自然循环蒸发器：依靠溶液自身的循环流动实现蒸发。
6.强制循环蒸发器：通过外部动力强制溶液循环流动。
三、多效蒸发系统的优势特点1. 高效节能：多效蒸发系统利用各级效应之间的热量传递，大幅降低能源消耗。
2. 提高产品质量：多效蒸发器内溶液的浓度逐渐增加，有利于分离出更高纯度的产品。
3. 适应性强：多效蒸发系统可适用于各种类型的溶液蒸发，如高温、高压、腐蚀性等。
4. 节省空间：多效蒸发系统结构紧凑，占地面积较小。
四、多效蒸发系统与传统蒸发器的比较与传统单效蒸发器相比，多效蒸发系统具有更高的蒸发效率和节能效果。
同时，多效蒸发器在处理腐蚀性、高温、高压等溶液方面具有明显优势。
五、多效蒸发的应用多效蒸发器在许多领域都有着广泛的应用，主要包括：1.食品工业：用于生产糖、味精、酵母、乳制品等。
几种蒸发器的结构及工作原理蒸发器主要由加热室及分离室组成。
按加热室的结构和操作时溶液的流动情况，可将工业中常用的间接加热蒸发器分为循环型(非膜式)和单程型(膜式)两大类。
一、循环型(非膜式)蒸发器这类蒸发器的特点是溶液在蒸发器内作连续的循环运动，以提高传热效果、缓和溶液结垢情况。
由于引起循环运动的原因不同，可分为自然循环和强制循环两种类型。
前者是由于溶液在加热室不同位置上的受热程度不同，产生了密度差而引起的循环运动；后者是依靠外加动力迫使溶液沿一个方向作循环流动。
(一)中央循环管式(或标准式)蒸发器中央循环管式蒸发器，加热室由垂直管束组成，管束中央有一根直径较粗的管子。
细管内单位体积溶液受热面大于粗管的，即前者受热好，溶液汽化得多，因此细管内汽液混合物的密度比粗管内的小，这种密度差促使溶液作沿粗管下降而沿细管上升的连续规则的自然循环运动。
粗管称为降液管或中央循环管，细管称为沸腾管或加热管。
为了促使溶液有良好的循环，中央循环管截面积一般为加热管总截面积的40％一100％。
管束高度为1—2m；加热管直径在25～75mm之间、长径之比为20～40。
中央循环管蒸发器是从水平加热室、蛇管加热室等蒸发器发展而来的，相对于这些老式蒸发器而言，中央循环管蒸发器具有溶液循环好、传热效率高等优点；同时由于结构紧凑、制造方便、操作可靠，故应用十分广泛，有“标准蒸发器”之称。
但实际上由于结构的限制，循环速度一般在0.4～0.5m／s以下；且由于溶液的不断循环，使加·热管内的溶液始终接近完成液的浓度，故有溶液粘度大、沸点高等缺点；此外，这种蒸发器的加热室不易清洗。
中央循环管式蒸发器适用于处理结垢不严重、腐蚀性较小的溶液。
(二)悬筐式蒸发器悬筐式蒸发器是中央循环管蒸发器的改进。
加热蒸汽由中央蒸汽管进入加热室，加热室悬挂在器内，可由顶部取出，便于清洗与更换。
包围管束的外壳外壁面与蒸发器外壳内壁面间留有环隙通道，其作用与中央循环管类似，操作时溶液形成沿环隙通道下降而沿加热管上升的不断循环运动。
自然循环蒸发器原理嘿，朋友们！今天咱来聊聊自然循环蒸发器原理。
这玩意儿啊，就好像是一个神奇的魔法盒子！你看啊，自然循环蒸发器就像是一个特别勤劳的小厨师，不停地在那工作着。
它的任务呢，就是把那些需要处理的液体变成我们想要的样子。
想象一下，那些液体就像是一群调皮的小孩子，在蒸发器这个大游乐场里跑来跑去。
而蒸发器呢，就有办法让这些小孩子乖乖听话，按照它的规则来玩。
它是怎么做到的呢？其实很简单啦！就是利用了热和重力这两个好帮手。
热就像是给这些小孩子注入了活力，让他们兴奋起来，开始动起来。
而重力呢，就像是一个无形的手，牵着这些小孩子往下走。
在蒸发器里，液体被加热后，就会变得轻飘飘的，想要往上跑。
但是呢，上面的空间是有限的呀，它们跑不上去了，那就只能乖乖地顺着管道往下流。
这一上一下的，不就形成了一个循环嘛！这就好像是我们爬山一样，爬上去累得气喘吁吁，然后又顺着山路走下来，轻松又自在。
自然循环蒸发器不就是这样嘛！而且啊，这个过程中还有很多有趣的地方呢！比如说，液体在循环的过程中，会不断地发生变化。
就像我们成长的过程一样，会变得越来越成熟，越来越有价值。
它能把那些复杂的液体变得纯净，把有用的成分提取出来。
这多厉害呀！简直就是一个魔法大师！你说，这自然循环蒸发器是不是特别神奇？它就像是一个默默工作的英雄，在我们看不到的地方，为我们的生活和生产做出了巨大的贡献。
咱再想想，如果没有自然循环蒸发器，那我们的生活得变成啥样啊？好多东西都没法生产出来了，那多不方便呀！所以啊，我们真得好好感谢这个神奇的小玩意儿，让我们的生活变得更加美好和便利。
它虽然不大，但是作用可大了去了！这就是自然循环蒸发器原理啦，是不是很有趣呢？是不是让你对这个世界又多了一份好奇和惊叹呢？反正我是觉得特别有意思！嘿嘿！。
自然循环蒸发器之所以被广泛应用，是由于它具有很多优异的性能。
自然循环蒸发器主要能源为电力，省去了安装大功率锅炉的费用，同时也在环境保护方面的投资大幅减少。
我们在选择自然循环蒸发器的时候需要根据自己的需求进行挑选，今天江苏瑞达科技就来给大家讲解一下自然循环蒸发器的注意事项。
自然循环蒸发器在蒸发过程中，料液进入加热室加热升温，由于未达到该状态下的饱和温度，溶液并不沸腾。
随着加热和管内压强的降低，当溶液的温度达到该状态下的饱和压强后，开始沸腾，从而产生大量气泡，溶液的密度也随之减小，这样在沸腾管中的气液混合物和循环管侧的未沸腾的料液间存在密度差形成了自然循环蒸发器的循环推动力。
选择蒸发器要根据物料性质。
比如根据物料是否易结垢结疤选择膜式蒸发器或强制循环蒸发器。
根据物料的初始浓度和处理量选择蒸发器的型式。
假如初始浓度较低，处理量较大，可选择多效蒸发器或者自然循环蒸发器。
根据物料对温度的敏感性选择蒸发器的类型。
对于热敏性物料，可根据具体情况选用膜式蒸发器或者刮板薄膜蒸发器，或者调整蒸汽和物料的流向。
根据物料的沸点进行选择。
沸点升高在蒸发操作中是一个关键参数，影响着蒸发器的选择，如物料沸点升高值过高，就要采用高真空操作。
根据客户的投资情况和厂房条件来选择。
客户对投资不敏感的条件下，尽量选用节能高效的蒸发装置。
