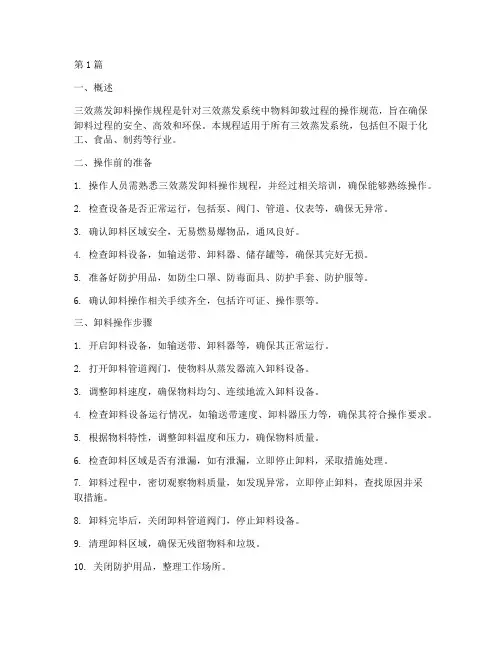

第1篇一、概述三效蒸发卸料操作规程是针对三效蒸发系统中物料卸载过程的操作规范,旨在确保卸料过程的安全、高效和环保。
本规程适用于所有三效蒸发系统,包括但不限于化工、食品、制药等行业。
二、操作前的准备1. 操作人员需熟悉三效蒸发卸料操作规程,并经过相关培训,确保能够熟练操作。
2. 检查设备是否正常运行,包括泵、阀门、管道、仪表等,确保无异常。
3. 确认卸料区域安全,无易燃易爆物品,通风良好。
4. 检查卸料设备,如输送带、卸料器、储存罐等,确保其完好无损。
5. 准备好防护用品,如防尘口罩、防毒面具、防护手套、防护服等。
6. 确认卸料操作相关手续齐全,包括许可证、操作票等。
三、卸料操作步骤1. 开启卸料设备,如输送带、卸料器等,确保其正常运行。
2. 打开卸料管道阀门,使物料从蒸发器流入卸料设备。
3. 调整卸料速度,确保物料均匀、连续地流入卸料设备。
4. 检查卸料设备运行情况,如输送带速度、卸料器压力等,确保其符合操作要求。
5. 根据物料特性,调整卸料温度和压力,确保物料质量。
6. 检查卸料区域是否有泄漏,如有泄漏,立即停止卸料,采取措施处理。
7. 卸料过程中,密切观察物料质量,如发现异常,立即停止卸料,查找原因并采取措施。
8. 卸料完毕后,关闭卸料管道阀门,停止卸料设备。
9. 清理卸料区域,确保无残留物料和垃圾。
10. 关闭防护用品,整理工作场所。
四、注意事项1. 卸料过程中,严格遵守操作规程,确保安全。
2. 操作人员需穿戴防护用品,防止物料接触皮肤。
3. 卸料过程中,严禁无关人员进入卸料区域。
4. 如发现设备故障,立即停止卸料,采取措施处理。
5. 卸料过程中,密切关注物料质量,确保符合要求。
6. 卸料完毕后,对卸料区域进行清理,确保卫生。
7. 定期检查设备,确保其正常运行。
8. 操作人员需掌握物料特性,确保卸料过程顺利进行。
9. 如发现异常情况,立即停止卸料,报告相关部门处理。
10. 操作人员需定期接受培训,提高操作技能和安全意识。
三效蒸发器操作规程三效蒸发器是一种封闭式的设备,用于将液态物质蒸发成浓缩物,并在该过程中循环利用热能。
它具有高效、节能、环保等特点,广泛应用于化工、制药、食品、环保等行业。
为了保证三效蒸发器的安全运行和高效生产,下面是三效蒸发器的操作规程。
一、安全注意事项1.操作人员必须经过严格的培训,熟悉三效蒸发器的性能、结构和工作原理,能够正确、安全地操作设备。
2.在操作前检查设备是否完好,设备内是否有杂物和积液,管道是否通畅。
3.操作人员必须佩戴个人防护装备,如防护眼镜、防护手套、防滑鞋等。
4.操作人员必须严格按照操作规程进行操作,不得随意更改操作参数。
5.在操作过程中应密切观察设备运行情况,如发现异常情况,应及时停机处理。
6.禁止在设备运行过程中随意打开控制阀门、挡板等。
7.设备停机维护时,必须戴好安全帽,确保人员安全。
二、操作步骤1.检查设备a.检查设备的电气系统是否正常,各仪表是否工作正常。
b.检查水、电、热介质的供应是否正常。
2.开启蒸汽系统a.打开主蒸汽阀门,调节蒸汽流量,使其适应设备工作需求。
b.检查蒸汽系统各部位是否有漏气情况。
3.开启冷却水系统a.进入冷却水系统界面,打开冷却水阀门,调节水流量,使其保持恒定。
b.检查冷却水系统是否有渗漏情况。
4.开启循环泵a.打开循环泵的开关,启动循环泵。
b.检查循环泵的运行情况,确保泵正常运行。
5.设置操作参数a.设置蒸发器入料流量,根据生产需求进行调节。
b.设置蒸发器的温度,保证设备内温度处于正常范围。
c.设置排泥阀和排泥时间,防止泥汽对设备造成损害。
6.启动运行a.按照操作程序启动控制系统,开始运行设备。
b.观察设备运行情况,包括温度、压力等参数,确保设备正常运行。
7.监控设备a.监控设备的运行状态,如温度、压力、流量等参数,随时调整操作参数以保持设备的稳定运行。
b.及时处理设备的异常情况,如压力过高、温度波动等。
8.停机处理a.停止进料和热介质供应,使设备逐渐冷却。
三效蒸发器操作规程正式样本一、安全注意事项1.操作人员必须接受相关培训,熟悉设备的结构、原理和操作规程,并具备一定的实践经验。
2.在操作前,必须确保设备与周围环境的安全,检查设备是否正常,包括电源、液位、压力、温度等。
3.操作人员必须配备必要的防护装备,包括安全帽、防护眼镜、防护服等。
4.操作人员在操作过程中,必须严格遵守相关的安全操作规程,禁止随意开启或关闭设备阀门,禁止私自调节设备参数。
5.设备故障或异常情况发生时,应立即停机检修,禁止强行操作或忽略故障。
二、三效蒸发器的操作步骤1.准备工作:清理设备内部和周围环境,确保无杂物影响操作;检查设备是否正常,包括电源、液位、压力、温度等。
2.启动:依次启动主机、泵和风机,确保设备正常运行。
3.装料:根据生产工艺要求,向设备中加入需要蒸发和浓缩的原料。
4.调节参数:根据工艺要求,调节设备的温度、压力、流量等参数,使设备运行在最佳状态。
5.监控操作:保持对设备运行状态的监控,如液位、压力、温度等参数的稳定性。
6.收集产品:根据工艺要求,及时收集产出的蒸发浓缩产品。
7.关机:在生产结束后,依次关闭主机、泵和风机,停止设备运行。
8.清洁维护:在设备停机后,及时对设备进行清洗和检修,保持设备的正常运行。
三、常见故障处理1.液位异常:如果液位过高或过低,应检查进料泵的运行状态及流量控制阀门的开度,调整液位到正常范围。
2.温度异常:如果温度过高或过低,应检查加热器的运行状态,调整加热或冷却系统的工作参数,使温度恢复到正常范围。
3.压力异常:如果压力过高或过低,应检查泵的流量,阀门的开启程度,调整压力到正常范围。
四、操作记录1.在每次操作前,必须填写操作记录表,包括日期、班次、操作人员、设备状态等信息。
2.在操作过程中,任何异常情况都必须及时记录,并报告相关负责人进行处理。
3.在操作结束后,必须填写操作结束记录,包括操作时间、设备状态、产品产量等信息。
5.检查签字:操作结束后,由相关负责人进行签字确认,表示对整个操作过程的合规性进行检查。
三效蒸发器操作规程通用版第一章总则第一条为了保证三效蒸发器的正常运行,提高生产效率,确保产品质量和工作安全,制定本操作规程。
第二条本操作规程适用于三效蒸发器操作人员,并应详细了解并遵守本规程的内容。
第三条操作人员应熟悉三效蒸发器的结构、性能、工作原理和操作要点,并能正确操作和调整设备。
第四条操作人员应按照岗位职责,做到严守纪律,严肃工作,确保安全。
第五条加强对操作人员的培训,提高其操作技能和安全意识。
第六条请尽量使用规范术语,减少用语含糊不清的情况。
第二章三效蒸发器的操作顺序及要点第一节三效蒸发器的准备工作第一条到达工作岗位,应认真检查三效蒸发器各部位的联接和密封装置是否正常。
第二条检查设备的润滑油位,是否在规定的范围内。
第三条检查各仪表的工作情况,确保正常。
第四条查询三效蒸发器的操作表册,了解设备运行情况。
第五条操作人员进行个人防护,佩戴好安全帽、防护眼镜、防护手套等。
第二节三效蒸发器的启动第一条打开设备的电源开关。
第二条打开冷却水阀门,使冷却水流入设备。
第三条打开主冷却器的入水阀,确保水流进入过程平稳。
第四条打开回流泵的进水阀门,使泵能正常启动。
第五条启动主泵,确保水泵正常运行。
第六条打开加热蒸汽阀门,使蒸汽进入设备。
第三节三效蒸发器的操作要点第一条在运行过程中,要随时关注设备的运行情况,确认各指示仪表和仪表的运行状态是否正常。
第二条根据工艺要求,调整设备的流量和温度。
第三条在设备需要停机或换料时,必须先关闭冷却水、蒸汽和主泵等设备。
第四条关闭设备时,要逐级关闭,且依次关闭冷却水、蒸汽和主泵。
第五条检查设备是否彻底停机后,方可离开工作岗位。
第四节三效蒸发器的紧急情况处理第一条如果设备发生异常情况,操作人员应立即上报,获得相关指令后,遵循指令进行操作。
第二条发生泄漏事故时,要立即关注事故范围内的设备和人员安全,并采取紧急措施进行扑救。
第三条在发生火灾时,要立即采取灭火措施,并通知相关部门进行应急处理。
三效蒸发岗位操作规程三效蒸发是一种高效节能的物质蒸发分离技术,广泛应用于化工、医药、食品等行业中的浓缩和分离过程中。
为了确保三效蒸发工作的安全、稳定和高效进行,制定了一系列的岗位操作规程。
以下是三效蒸发岗位操作规程的详细内容。
一、工作环境1.工作环境要保持整洁、干燥和通风良好,避免灰尘、杂物和有害气体对设备和操作的影响。
2.工作区域要足够宽敞,设备间的通道应保持畅通,以便工作人员的进出和运输物资。
3.工作环境应配备必要的消防设备和安全设施,如消防器材、应急照明、防护栏杆等。
二、设备操作1.操作人员在进行设备操作之前,必须熟悉设备的结构、原理和性能,并严格按照操作手册进行操作。
2.操作人员应定期检查设备各部位的密封性和运行情况,如发现异常情况应及时处理或上报。
3.在操作过程中,应保持设备的稳定和平衡,禁止超负荷和过载运行,避免设备的损坏和事故的发生。
三、操作流程1.开机准备-检查设备的电气接线和仪表的工作状态,确保设备的安全和正常运行。
-检查设备所需的各种原辅材料的储存情况,如溶剂、冷却剂等。
-检查设备所需的工作介质的供应情况,如水、蒸汽等。
-检查设备的阀门和管道的开关情况,确保操作的顺利进行。
2.设备操作-根据生产工艺要求,进行设备的开机、预热和调试,确保设备的正常工作。
-根据产品的浓缩要求,调整设备的进料量、出料量和温度等参数,保持产品质量的稳定和一致。
-在设备运行过程中,定期检查各种仪表的工作情况,如温度、压力、液位等,确保设备的正常运行。
-在设备运行过程中,注意观察设备的运行状态和效果,及时调整操作参数和处理异常情况。
3.设备停机-在设备运行结束后,及时关闭设备的电源和阀门,停止介质的供应和循环。
-清理和维护设备各部位的残留物和污垢,确保设备的干净和整洁。
-对设备进行例行检查和维护,如清洗、润滑和更换易损件等,延长设备的使用寿命。
-停机期间,设备应保持通风和干燥,避免设备的腐蚀和损坏。
四、安全注意事项1.操作人员必须佩戴个人防护用品,如安全帽、口罩、防护服等,确保工作的安全和卫生。

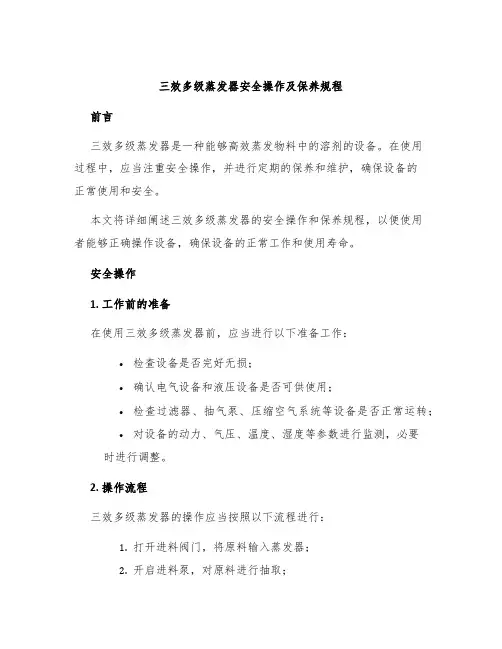

三效多级蒸发器安全操作及保养规程前言三效多级蒸发器是一种能够高效蒸发物料中的溶剂的设备。
在使用过程中,应当注重安全操作,并进行定期的保养和维护,确保设备的正常使用和安全。
本文将详细阐述三效多级蒸发器的安全操作和保养规程,以便使用者能够正确操作设备,确保设备的正常工作和使用寿命。
安全操作1. 工作前的准备在使用三效多级蒸发器前,应当进行以下准备工作:•检查设备是否完好无损;•确认电气设备和液压设备是否可供使用;•检查过滤器、抽气泵、压缩空气系统等设备是否正常运转;•对设备的动力、气压、温度、湿度等参数进行监测,必要时进行调整。
2. 操作流程三效多级蒸发器的操作应当按照以下流程进行:1.打开进料阀门,将原料输入蒸发器;2.开启进料泵,对原料进行抽取;3.开启蒸汽阀门,增加设备温度,并控制温度保持稳定;4.在设备底部设置收集器,将蒸发后的物料收集起来;5.操作结束后,关闭蒸汽阀门,关闭进料阀门,停止进料泵。
3. 安全注意事项使用三效多级蒸发器时,需要注意以下事项:•在操作前和操作过程中,应当严格遵守公司制定的作业规范和相关安全规定;•设备底部的收集器应当及时清理和更换,以避免物料积存和污染;•操作中,应当关注压力、温度、流量等参数的变化,如有异常情况需要及时处理,确保设备运行稳定;•操作人员应当随时注意设备的运行状况,如发现异常情况应当立即停机并采取相应措施。
设备保养对设备进行定期的保养和维护,可以延长设备的使用寿命,并确保设备的正常运行。
1. 日常保养日常保养主要包括以下几项:•对设备进行每日清理;•对设备进行每月检查和维护;•对设备进行年度大维保。
日常保养操作应当按照设备说明书要求进行,具体包括:•清理设备内外表面和工作区域;•检查电气设备和液压设备的运行情况;•检查过滤器、抽气泵、压缩空气系统等设备是否正常运转;•对设备的动力、气压、温度、湿度等参数进行检测,并及时进行调整。
2. 设备维护设备维护主要包括以下几项:•液压系统维护;•真空泵保养;•数字控制系统保养;•各个蒸发器的维护。
三效降膜蒸发器安全操作及保养规程一、前言三效降膜蒸发器是一种用于化工生产中的主要设备之一,也是一个非常复杂和精细的装置。
因此,在使用和操作过程中必须要严格按照规范进行,以确保人员和环境的安全。
本文将介绍如何进行三效降膜蒸发器的安全操作以及保养规程。
二、三效降膜蒸发器的安全操作2.1 空载启动在启动三效降膜蒸发器前,应根据设备的相关要求,先进行一次空载试运转。
首先检查各部位的运转状况,如有异常即时进行排查。
确认无问题后,方可进行正式的加料运转。
2.2 加料操作在加料前,应首先排除管道内已有的空气或其他杂质。
然后才能够进行加料,注意不能过量添加。
同时,应确保进料管道畅通,不得有任何阻塞现象。
加料时,还应注意防止化学反应可能发生的危险。
在加料操作过程中,操作人员应穿戴完整的个人防护装备。
2.3 运转过程中的过热保护三效降膜蒸发器在运转的过程中,可能产生高温。
如果温度过高,会导致安全事故的发生。
因此,设备中设置有过热保护系统,一旦温度超限,这个系统将自动作业。
此时,操作人员应及时关闭加热器,控制好温度和压力的上限。
必须在系统正常恢复后,方可重新开始操作。
2.4 出料操作出料操作和加料操作一样重要,同样需要严格的注意事项。
在出料前,应确保出料管道畅通,避免出现流量不畅甚至堵塞现象。
出料操作时,操作人员应穿戴个人防护装备并远离出料口,以防喷溅的液体伤害人身。
2.5 停机后的安全操作在停止设备时,应先停止加热器的加热,关掉液体进水阀门,并关闭真空泵。
然后,排除管道内可能存在的残余材料和液体,清洗各装置。
最后,关闭设备的所有阀门,切断电源。
三、三效降膜蒸发器的保养规程3.1 防腐涂层维护三效降膜蒸发器的设备表面均涂有一层防腐漆,旨在保护设备表面防腐蚀。
因此,如果这层漆有脱落或部分剥落的现象,应及时进行维修处理。
3.2 蒸发面板的清洗三效降膜蒸发器的蒸发面板需要定期进行清洗。
由于蒸发面板环境通常处于高温状态,因此操作人员应穿戴防护服,并注意安全。
三效蒸发器设备操作规程
(2021新版)
The safety operation procedure is a very detailed operation description of the work content in the form of work flow, and each action is described in words.
( 安全管理 )
单位:______________________
姓名:______________________
日期:______________________
编号:AQ-SN-0311
三效蒸发器设备操作规程(2021新版)
1.1.电气、热工测量及保护装置齐全并正确投入。
1.2.设备外观完整,部件和保温齐全,液位正常,设备本体及周围清洁,无积油、积水、积浆及其他杂物、照明充足、栏杆平台完整。
1.3.各管、池人孔门和排净阀门应严密关闭,溢流管畅通。
1.4.所有阀门开关灵活、无卡涩现象,位置指示正确。
1.5.转机各部、地脚螺栓、联轴器螺栓、保护罩等应连接牢固;转机各部油质正常,油位指示清晰,并在正常油位,检查孔道完好,油杯内润滑油脂充足;转机各部应定期补充合适的润滑油,加油时应防止润滑油中混入颗粒性机械杂质;转机轴承振动不超过允许范围,油温不超过规定值;转机运行时,无撞击、摩擦等异声,电流表指示不超过额定值。
1.电动机电缆头及接线、接地线完好,连接牢固,轴承及电动机测量装置完好并正确投入。
1.检查设备冷却水、冷却风道畅通,冷却水量正常。
1.各设备状态指示灯完好。
XXX图文设计
本文档文字均可以自由修改。

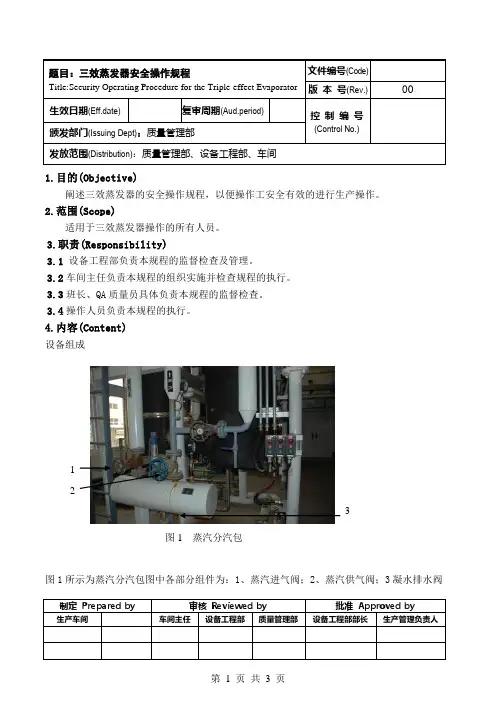

题目:三效蒸发器安全操作规程Title:Security Operating Procedure for the Triple-effect Evaporator 文件编号(Code)版 本 号(Rev.)00 生效日期(Eff.date)复审周期(Aud.period)控 制 编 号(Control No.)颁发部门(Issuing Dept):质量管理部发放范围(Distribution):质量管理部、设备工程部、车间制定 Prepared by审核 Reviewed by批准 Approved by生产车间车间主任设备工程部质量管理部设备工程部部长生产管理负责人1.目的(Objective)阐述三效蒸发器的安全操作规程,以便操作工安全有效的进行生产操作。
2.范围(Scope)适用于三效蒸发器操作的所有人员。
3.职责(Responsibility)3.1 设备工程部负责本规程的监督检查及管理。
3.2车间主任负责本规程的组织实施并检查规程的执行。
3.3班长、QA 质量员具体负责本规程的监督检查。
3.4操作人员负责本规程的执行。
4.内容(Content)设备组成图1所示为蒸汽分汽包图中各部分组件为:1、蒸汽进气阀;2、蒸汽供气阀;3凝水排水阀1 32图1 蒸汽分汽包Title:Security Operating Procedure for the Triple-effect Evaporator(Control No.)文件编号(Code)版本号(Rev.) 00制定 Prepared by审核 Reviewed by批准 Approved by生产车间车间主任设备工程部质量管理部设备工程部部长生产管理负责人图2中所示各部分组件为:1、一效循环泵;2、二效循环泵;3、三效循环泵;4、真空仪表箱;5、7℃水进口阀;6、7℃水出口阀;7、浓缩液泵;8、洗脱液泵。
4.1设备操作前的检查工作4.1.1检查冷却水系统、蒸汽系统、真空系统是否正常。

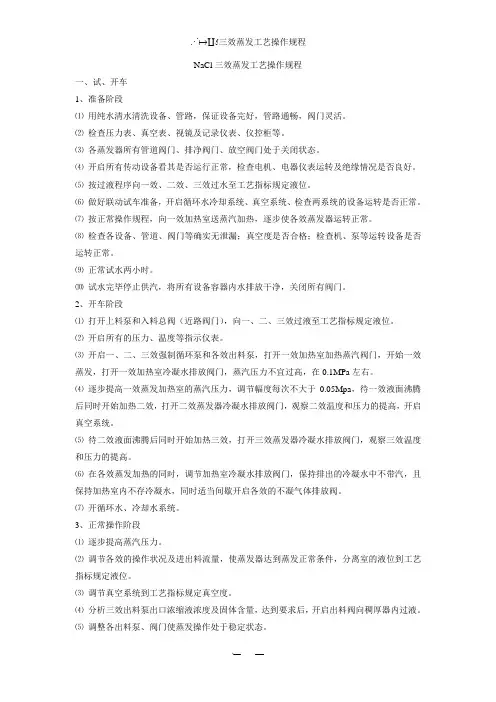

NaCl三效蒸发工艺操作规程一、试、开车1、准备阶段⑴用纯水清水清洗设备、管路,保证设备完好,管路通畅,阀门灵活。
⑵检查压力表、真空表、视镜及记录仪表、仪控柜等。
⑶各蒸发器所有管道阀门、排净阀门、放空阀门处于关闭状态。
⑷开启所有传动设备看其是否运行正常,检查电机、电器仪表运转及绝缘情况是否良好。
⑸按过液程序向一效、二效、三效过水至工艺指标规定液位。
⑹做好联动试车准备,开启循环水冷却系统、真空系统、检查两系统的设备运转是否正常。
⑺按正常操作规程,向一效加热室送蒸汽加热,逐步使各效蒸发器运转正常。
⑻检查各设备、管道、阀门等确实无泄漏;真空度是否合格;检查机、泵等运转设备是否运转正常。
⑼正常试水两小时。
⑽试水完毕停止供汽,将所有设备容器内水排放干净,关闭所有阀门。
2、开车阶段⑴打开上料泵和入料总阀(近路阀门),向一、二、三效过液至工艺指标规定液位。
⑵开启所有的压力、温度等指示仪表。
⑶开启一、二、三效强制循环泵和各效出料泵,打开一效加热室加热蒸汽阀门,开始一效蒸发,打开一效加热室冷凝水排放阀门,蒸汽压力不宜过高,在0.1MPa左右。
⑷逐步提高一效蒸发加热室的蒸汽压力,调节幅度每次不大于0.05Mpa,待一效液面沸腾后同时开始加热二效,打开二效蒸发器冷凝水排放阀门,观察二效温度和压力的提高,开启真空系统。
⑸待二效液面沸腾后同时开始加热三效,打开三效蒸发器冷凝水排放阀门,观察三效温度和压力的提高。
⑹在各效蒸发加热的同时,调节加热室冷凝水排放阀门,保持排出的冷凝水中不带汽,且保持加热室内不存冷凝水,同时适当间歇开启各效的不凝气体排放阀。
⑺开循环水、冷却水系统。
3、正常操作阶段⑴逐步提高蒸汽压力。
⑵调节各效的操作状况及进出料流量,使蒸发器达到蒸发正常条件,分离室的液位到工艺指标规定液位。
⑶调节真空系统到工艺指标规定真空度。
⑷分析三效出料泵出口浓缩液浓度及固体含量,达到要求后,开启出料阀向稠厚器内过液。
⑸调整各出料泵、阀门使蒸发操作处于稳定状态。

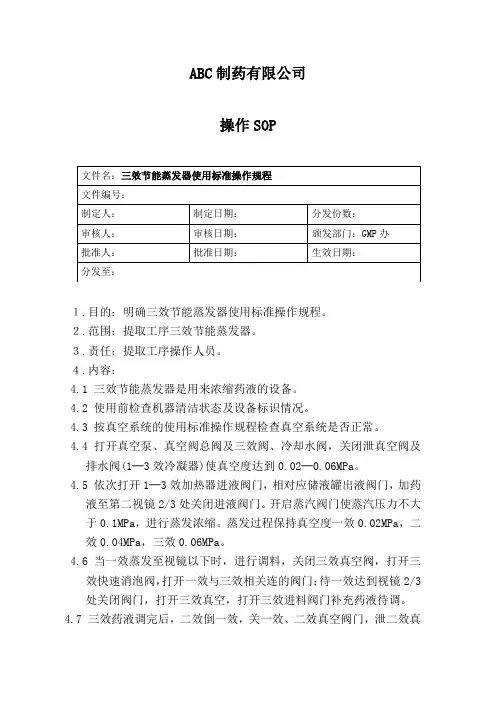

ABC制药有限公司
操作SOP
1.目的:明确三效节能蒸发器使用标准操作规程。
2.范围:提取工序三效节能蒸发器。
3.责任:提取工序操作人员。
4.内容:
4.1 三效节能蒸发器是用来浓缩药液的设备。
4.2 使用前检查机器清洁状态及设备标识情况。
4.3 按真空系统的使用标准操作规程检查真空系统是否正常。
4.4 打开真空泵、真空阀总阀及三效阀、冷却水阀,关闭泄真空阀及
排水阀(1─3效冷凝器)使真空度达到0.02─0.06MPa。
4.5 依次打开1─3效加热器进液阀门,相对应储液罐出液阀门,加药
液至第二视镜2/3处关闭进液阀门。
开启蒸汽阀门使蒸汽压力不大于0.1MPa,进行蒸发浓缩。
蒸发过程保持真空度一效0.02MPa,二效0.04MPa,三效0.06MPa。
4.6 当一效蒸发至视镜以下时,进行调料,关闭三效真空阀,打开三
效快速消泡阀,打开一效与三效相关连的阀门;待一效达到视镜2/3处关闭阀门,打开三效真空,打开三效进料阀门补充药液待调。
4.7 三效药液调完后,二效倒一效,关一效、二效真空阀门,泄二效真
空,打开二效调料阀,打开一效、二效之间的管道阀门。
待一效药汁达到2/3处视镜,关闭调料阀、管道阀门,打开一、二效真空阀,打开二效真空。
4.8 三效节能蒸发浓缩过程中,应随时观察回水罐的水位,及时开启
放水阀放水。
4.9 蒸发到工艺要求的浓度后,关闭蒸汽阀门,关闭真空泵,按工艺
要求出膏完毕,按清洁标准操作规程进行清洁三效。
5.培训:
5.1 培训对象:提取工序操作人员。
5.2 培训时间:二小时。
三效浓缩蒸发器操作规程1目的规范员工的操作技能,提高员工的操作水平,保证设备正常运转2适用范围适用于三效浓缩蒸发器3编写依据:《三效浓缩蒸发器说明书》4职责4.1本生产岗位操作工严格按本规程执行4.2车间负责人负责监督检查规程的严格执行,对执行情况负责5内容:5.1准备5.1.1确认所需浓缩物料准备足够,并处于储罐待浓缩状态5.1.2确认锅炉所产蒸汽充足,并能满足本次生产的全过程5.1.3确认冷却水供应充足并温度适宜,冷却塔所用设备处于正常运行状态5.1.4确认三效各分离器破空阀、所有泵前排污阀处于关闭状态5.1.5确认真空泵冷却水打开适宜状态(开1/3为宜),各效泵冷却水阀门处于开启状态,并保证各效泵冷却密封水充足,检查冷却水出口有冷水流出(在冷却水未开启前禁止开启设备)5.1.6对所需浓缩物料打入平衡槽适量,准备浓缩5.2开机操作5.2.1开机顺序:真空泵——进料泵——一效循环泵——二效循环泵——三效循环泵——出料泵(同时打开蒸汽阀)——冷凝水泵5.2.2开启真空泵,当三效分离器真空度达到0.08MPa时,微开蒸汽主阀门,并将分气缸底部的阀门打开,排净冷凝水(注:若此时遇情况关闭真空泵、或者真空度在0.06MPa以上时,再开启真空泵时必须先打开真空泵放气阀,待真空泵开启后放水完毕再关闭放气阀)5.2.3观察各效真空度,当达到0.09MPa时,要微开进料泵的回流阀,系统会自动开启进料泵,料液经预热器进入一效分离器,并观察料液流量(现定7方/小时左右),一二三效循环泵及出料泵、冷凝水泵相续自动开启。
(注:同时观察各分离器内是否有物料流入,若没物料流入,立即停止该效循环泵以及后到工序的所有泵。
观察视镜待有物料流入后再开启该效泵。
系统自动运行时要想开启该泵首先要变“自动”为“手动”,开启该泵后要立即再变回“自动”,后续泵就会按程序自动开启。
若超过系统设定时间还应手动开启该泵下一工序泵再立即改为“自动”状态)5.2.4在系统自动运行过程中,当出料泵开启后要立即开启分汽阀,再缓慢开启蒸汽主阀门向一效蒸发器加蒸汽,缓慢的使一效蒸发器升温到75——80摄氏度,此时适量调节蒸汽主阀门,使一效蒸发器温度稳定在此温度之间。
三效蒸发器成色安全操作及保养规程1. 前言三效蒸发器广泛应用于化工、制药等领域,用于分离和浓缩化学品、生物制剂等物质。
本文旨在总结三效蒸发器的成色安全操作及保养规程,以增强使用人员的安全意识和设备维护质量。
2. 成色安全操作规程2.1 严格执行操作规程操作人员必须熟知三效蒸发器的使用说明,确保在正常操作条件下进行设备的启动、停止、加料、排放等操作。
特别是需要密切关注控制面板上的显示数据,及时处理异常情况,如报警、泄漏等。
2.2 注意成色液体的处理在三效蒸发器操作过程中,成色物质如需卸除、清洗时,必须遵循工艺要求,先停止加热、排放空气,等待设备降温至50℃以下再进行操作。
对于指定存放位置的成色物质,必须要有专人负责存储,并落实物料管理制度。
2.3 妥善处理废液在三效蒸发器操作过程中产生的污水、废液等废弃物必须分类、妥善处置。
对于污水、废液等含有有机物和无机物物质,应该采用不同的处理方式。
涉及到废水排放标准的,必须严格执行国家以及当地环保部门要求。
2.4 全面公开安全管理信息企业应该公开安全管理制度、操作规程、设备使用等相关方面的信息,并明确责任人、应急预案等信息,以确保所有使用人员均了解设备的安全规程与预防措施。
3. 保养规程3.1 设备日常维护3.1.1 清洁:每次设备使用后必须要对设备进行全面清洗,避免残留成色物质和其他污物对设备造成腐蚀和损伤。
3.1.2 润滑:设备需要及时维护润滑系统,确保轴承、减速机等运行畅顺。
3.1.3 放空:设备停机后,必须养成放空的习惯,将设备内的管路、容器等残留的废液与有害气体排放掉。
3.2 设备例行检查3.2.1 管道:检查管道是否有裂缝、松动等情况,并及时更换或维护。
3.2.2 固定件:检查设备的固定部位,包括刮板、刮盘、冷凝管等的固定连接等,如果有松动情况应及时加以固定。
3.2.3 电气设备:检查温度控制器、信号键、备用电源等部分的电气装置是否良好,如有故障应及时更换。
三效节能蒸发浓缩器岗位操作规程三效节能蒸发浓缩器是一种高效的蒸发蒸馏设备,广泛应用于化工、食品、制药等行业中。
为了确保三效节能蒸发浓缩器的正常运行,保证生产质量和生产安全,制定并严格执行岗位操作规程是非常重要的。
本文将对三效节能蒸发浓缩器岗位操作规程进行详细介绍。
一、安全操作规程1. 在进行操作前,必须穿戴好劳动防护用品,包括工作服、安全帽、防滑鞋、耳塞等。
2. 若发现设备异常情况或异响,应立即上报相关人员,并停机处理。
3. 操作人员必须要熟悉设备的结构和工作原理,并按照操作规程进行操作。
4. 严禁未经授权擅自操作设备,禁止将设备用于非指定用途。
二、操作规程1. 开机前的准备工作:(1)检查设备及管道连接是否正常,消除泄漏隐患。
(2)检查加热介质的供应情况。
2. 开机操作:(1)先启动冷冻水机组,待冷冻水温度稳定后再开启其他设备。
(2)逐一启动真空泵、电泵、螺母泵等设备,确保每个设备工作正常。
(3)按照操作程序设置设备参数,确保设备在最佳工作状态下运行。
3. 运行中的操作:(1)定期检查设备的运行情况,关注设备的温度、压力、流量等参数是否正常。
(2)严禁个人擅自修改设备参数,如需调整,必须经过相关人员批准。
(3)设备运行过程中,及时清理设备附近的杂物和积尘。
4. 停机操作:(1)设备停机前,需先将设备的蒸发器内部清洁干净,并排除残余物。
(2)停机后,断开供电和供水管路。
(3)停机后,将设备周围清理整理干净,确保设备和周边环境整洁。
三、事故处理和应急措施1. 若发生设备异常情况或事故,应立即向相关人员报告,并迅速采取相应应急措施。
2. 在紧急情况下,应迅速切断设备的电源和供气源,并立即撤离作业区域,确保人员的安全。
3. 在事故处理中,应按照预先制定的应急预案进行处理,避免二次事故的发生。
4. 事故处理和应急措施的具体内容和流程,应提前进行培训和演练,确保人员熟悉。
四、设备维护和保养1. 设备维护和保养要定期进行,确保设备的正常使用和延长使用寿命。
三效浓缩蒸发器操作规程一、设备基本介绍三效浓缩蒸发器是一种通过蒸发和余热回收的方式来实现液体浓缩的设备。
其主要由一组连续的蒸发器组成,每个蒸发器都与其他蒸发器相互连接,并通过热量传递来实现液体的浓缩。
三效浓缩蒸发器广泛应用于农业、食品、化工等领域。
二、操作前准备工作1.参考设备说明书,了解三效浓缩蒸发器的结构和工作原理。
2.确认设备的电源和电气线路的连接情况,确保设备能正常供电。
3.确认设备的水源和蒸汽源的连接情况,检查水源和蒸汽源是否正常供应。
4.清洁设备周围的工作区域,确保操作环境的整洁和安全。
三、操作步骤1.打开设备的电源开关,确认设备工作指示灯是否正常亮起。
如果指示灯不亮,应检查电源供电是否正常。
2.检查设备的水源和蒸汽源是否正常供应,并确认水泵和蒸汽阀门是否打开。
3.打开设备的进料阀门,将待处理液体缓慢地注入三效浓缩蒸发器的第一个蒸发器中。
4.启动三效浓缩蒸发器,使其开始工作。
根据设备的使用说明,设置好设备的工作参数,如温度、压力等。
5.监控设备的运行情况,确保设备能够稳定运行。
定期检查浓缩液的浓度变化情况,根据需要调整设备的工作参数。
6.在设备运行过程中,及时清理和处理产生的污垢和废水。
定期检查设备的密封件和管道,确保设备的正常运行。
7.在设备停机时,按照操作要求,逐个关闭设备的阀门和开关,断开电源供应。
四、注意事项1.操作人员要经过专业培训,了解设备的操作规程和注意事项。
2.操作过程中要注意设备的安全防护措施,如穿戴好防护服和手套,避免发生意外事故。
3.了解设备的工作原理和参数范围,避免操作错误导致设备损坏或安全事故发生。
4.定期维护设备,清洗和更换设备的关键部件,确保设备的正常运行。
5.操作结束后,将设备周围的工作区域清洁整理好,确保下次操作的安全和顺利进行。
以上就是三效浓缩蒸发器的操作规程。
在操作过程中,要注意设备的安全和稳定运行,确保液体的浓缩效果和产品质量。
同时,要按照设备的操作要求,定期维护设备,延长设备的使用寿命。
铜磷废水三效蒸发器安全操作及保养规程随着工业化的发展,越来越多的企业开始关注工业废水的处理问题。
铜磷废水是其中的一种,然而铜磷废水处理的方法不止一种,三效蒸发器就是其中的一种处理方法。
本文将介绍铜磷废水三效蒸发器的安全操作及保养规程,以确保工艺系统的安全运行,延长三效蒸发器的使用寿命。
一、安全操作规程1.1 熟悉设备在操作三效蒸发器之前,操作人员应在进行专业培训,了解设备的结构、性能以及工作原理。
熟悉设备的基本参数,如蒸发器内侧表面积、蒸汽流量、外部风扇功率等,能够帮助操作人员更好地了解设备的性能特点,以至于根据实际要求采取相应的操作措施。
1.2 正确启动蒸发器启动蒸发器之前,操作人员应检查蒸发器内部和外部的安全门、放温器和排气装置等。
确认设备完好无损、安装稳固,在启动前,应将所有电器设备关闭并断开电源。
在启动蒸发器时,按照如下步骤进行:•打开蒸汽阀门,使蒸汽流入蒸发器。
•打开供水阀门、排汽阀门,然后打开供液泵。
•打开外部风扇开关,启动操作界面上的程序。
1.3 正确停止蒸发器停止蒸发器前,应注意下列事项:•关闭外部风扇开关及各个电气设备。
•关闭蒸汽阀门并关闭供水阀门和排气阀门。
•等待蒸发器完全冷却后再关闭放温器和安全门。
1.4 注意安全蒸发器作业期间,操作人员必须按照规程操作。
注意劳动安全,不要穿拖鞋、长裙和宽松的衣服。
操作过程中,不得随便触摸设备内部构件,并避免对设备内部构件的任何损害。
设备发生故障时,应紧急停机,检查故障原因,并在合适的情况下进行修理。
二、保养规程三效蒸发器是生产中十分重要的设备,保养至关重要,因为保养不当的后果是非常严重的。
根据使用年限和实际情况要求,三效蒸发器应定期进行保养,具体保养规程如下:2.1 外部清洁外部保养是三效蒸发器最基本的保养工作,可以将较多的灰尘、污渍等物质清理干净,以确保设备外观整洁、美观。
具体操作步骤:•使用柔软的棉布或刷子,将设备外部表面清洁干净。
•在清洁细节时,建议使用专业清洁器(例如冷水清洗机),可以特别有效地清洁设备,以避免残留污渍导致杂质粘住设备表面并影响设备的使用寿命。
三效蒸发器操作规程完整版一、引言三效蒸发器是一种常用于化工、制药、食品等行业的设备,用于将液体中的溶质通过蒸发浓缩,实现溶液的分离和回收。
为了确保三效蒸发器的安全运行和有效操作,制定本操作规程。
二、设备概述1. 设备名称:三效蒸发器2. 设备型号:XXX3. 设备主要组成部分:蒸发器、冷凝器、泵、传热介质系统、控制系统等。
三、操作前准备1. 检查设备和周边环境是否符合操作要求,确保设备无异味、无异物。
2. 检查蒸发器内是否有残留物,如有需要清洗干净。
3. 检查泵的工作状态,确保泵正常运行。
4. 检查传热介质系统,确保介质流通畅通。
四、操作步骤1. 打开设备电源,启动控制系统。
2. 操作员穿戴好个人防护装备,包括防护眼镜、手套、防护服等。
3. 打开蒸发器进料阀门,将待处理液体缓慢注入蒸发器。
4. 根据工艺要求,设定蒸发器的温度和压力参数,并启动蒸发器加热系统。
5. 监控蒸发器内的液位,确保液位在安全范围内。
6. 监控蒸发器内的温度和压力,确保温度和压力稳定在设定值。
7. 监控冷凝器的温度和压力,确保冷凝器正常工作。
8. 根据工艺要求,调节蒸发器出料阀门,控制浓缩液体的流速和浓度。
9. 定期检查设备的运行状态,如有异常情况及时处理或报修。
10. 操作结束后,关闭蒸发器进料阀门,停止加热系统,关闭设备电源。
五、安全注意事项1. 操作人员必须经过专业培训,了解设备操作规程和安全注意事项。
2. 操作过程中,严禁将手或其他物体伸入蒸发器内部。
3. 操作过程中,严禁随意调节设备的温度和压力参数。
4. 操作过程中,如发现设备有异常情况,应立即停止操作并报修。
5. 操作结束后,及时清理设备和周边环境,确保设备干净整洁。
六、设备维护保养1. 定期清洗蒸发器内部,去除残留物和污垢。
2. 定期检查泵的工作状态,如有异常及时维修或更换。
3. 定期检查传热介质系统,确保介质流通畅通。
4. 定期检查控制系统,确保系统正常运行。
三效蒸发器操作规程完整版蒸发器是一种常用的化工设备,广泛应用于制药、食品、化肥等行业。
而在众多蒸发器中,三效蒸发器以其高效、节能的特点备受青睐。
为了保证三效蒸发器的正常运行,提高生产效率,制定一份完整的操作规程是非常必要的。
下面将详细介绍三效蒸发器的操作规程。
一、设备检查与准备在操作三效蒸发器之前,首先需要对设备进行检查与准备工作。
检查设备是否完好,各部件是否安装到位,管道是否通畅,阀门是否正常等。
同时,还需检查蒸发器内部是否有杂质、污垢等,如有需要进行清理。
检查完毕后,进行设备的预热工作,以确保设备达到正常工作温度。
二、原料投料在进行原料投料前,需要根据生产工艺要求准备好所需的原料。
投料前,应先将原料进行过滤、净化等处理,以确保原料的质量。
然后,按照工艺要求将原料逐步投入到蒸发器中。
在投料过程中,需要注意投料的速度和均匀性,以避免对设备造成不必要的负荷。
三、操作控制在三效蒸发器的运行过程中,需要进行操作控制,以保证设备的正常运行。
首先,需要根据工艺要求设置好蒸发器的温度、压力等参数。
然后,根据设备的实际情况,调整加热、冷却、蒸汽等操作参数,以达到最佳的蒸发效果。
同时,还需监控设备的运行状态,如温度、压力、流量等,及时发现并处理异常情况。
四、产品收集与处理在蒸发器的运行过程中,产生的蒸发物需要进行收集和处理。
收集蒸发物的方式可以根据实际情况选择,常见的有冷凝收集、液体收集等方式。
收集后的蒸发物需要进行处理,如过滤、干燥、粉碎等,以得到符合要求的产品。
五、设备维护与清洁为了保证三效蒸发器的长期稳定运行,需要进行设备的维护和清洁工作。
定期检查设备的各个部件,如密封件、阀门、传动装置等,发现问题及时修复或更换。
同时,还需定期清洗设备,以去除内部的污垢和杂质,保持设备的良好状态。
六、安全操作在操作三效蒸发器时,安全是首要考虑的因素。
操作人员需要严格遵守相关的操作规程和安全操作规定,佩戴好必要的防护用品。
Microherb Inc. GMP文件 第 1 页 共 2 页
三效外循环真空蒸发器操作规程
文件类型 设备SOP 编号 执行部门 安全生产技术部
起草人 审核人 批准人
起草日期 审核日期 批准日期
修订号 批准日期 执行日期
变更原因及目的
颁发部门 综合部 保管部门 综合部 保密级别 秘密
分发部门 安全生产技术部
生效日期 印制数
1、目 的: 制订ZQ-OA-Z型三效外循环真空蒸发器的操作规程。
2、范 围: 适用于ZQ-OA-Z型三效外循环真空蒸发器的操作。
3、责任人: ZQ-OA-Z型三效外循环真空蒸发器操作人员。
4、内 容:
4.1运行前检查
4.1.1检查多级泵是否完好,润滑油是否够量,进水阀是否已打开。
4.1.2检查各连接法兰、管件的螺栓是否已拧紧,密封处是否完好。
4.1.3检查各阀门的开启位置是否正确。
4.1.4检查水箱、水位是否达到要求。
4.1.5检查各仪表指示是否灵敏正确,安全阀是否可靠。
4.2检查设备清洁状态标志,开机运行前挂上“正在生产”的状态标志牌。
4.3开机运行
4.3.1启动多级水泵,喷射器即开始工作,开启真空控制阀,使蒸发室内抽真
空,待蒸发室的真空表均上升到-0.05MPa以上时开始进料。
4.4进料操作
4.4.1要求进料为沸点较好,先进一效,开启进出料总阀和一效进出料分阀,
料液即抽入一效加热室和蒸发室。待料液上升至蒸发室第一视镜的1/2时,
关闭一效进出料分阀,一效即停止进料,开启蒸汽进口阀及一效加热室与蒸
发室夹套相连的截止阀,通往蒸汽(压力表的表压不超过0.2MPa)进行加热。
4.4.2二次进二效,开启二效进出料分阀,料液进入二效加热室和蒸发室,待
升至二效蒸发室第一视镜的1/2时,关闭二效进出料分阀。
4.4.3三效进料:开启三效进出料分阀,料液进入三效加热室和蒸发室,待升
Microherb Inc. GMP文件 第 2 页 共 2 页
至三效蒸发室第一视镜的1/2时,关闭总进出料阀和三效进出料分阀(先关
总阀,后关分阀)。
4.4.4在浓缩一段时间后打开抽样口取样测试比重,当达到要求时,便可出料。
4.4.5停机时,先关闭加热蒸汽阀门,并关闭真空及放空,再打开出料阀门将
罐内的浓液全部排出,然后放清水清洗加热器,蒸发器等其他附件,清除残
留污垢。
4.5填写设备运行记录,按设备清洁规程清洗设备。
