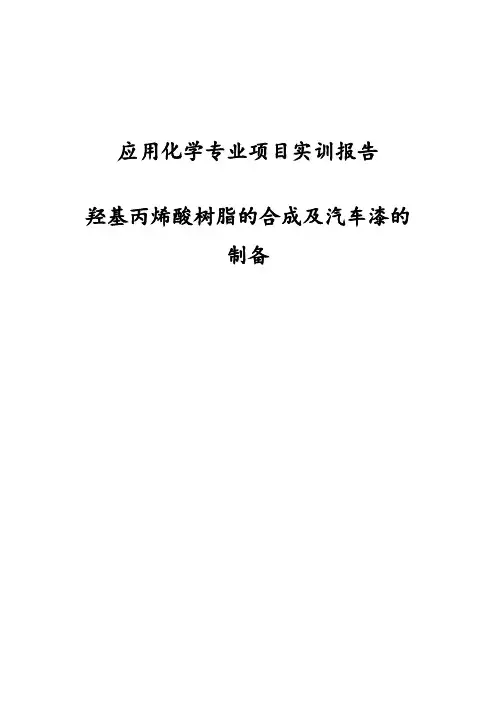

应用化学专业项目实训报告
羟基丙烯酸树脂的合成及汽车漆的
制备
一、实训目的
1.掌握溶液聚合基本操作，制备热固性基丙烯酸树脂的台成配方设计；
2.掌握固化反应配方设计原理；
3.掌握丙烯酸烘漆的配方原理及生产工艺；
4.重点掌握空气喷涂操作原理；
5.掌握丙烯酸烘漆的的性能检测方法。
二、实训原理
1.汽车涂料的发展
在某种程度上说，汽车涂料代表了一个国家的涂料工业发展水平。在工业发达国家，汽车涂料的销售额超过了建筑涂料，为了适应汽车工业的发展需要，各国均非常重视汽车涂料与涂装的研究与开发，而丙烯酸树脂在汽车涂料中占有的份额越来越大，起着举足轻重的作用。
汽车涂料开始于20世纪初，那时的汽车车身多为木结构，面漆以涂印第安磁漆为主，车身全改为钢制后，1927年开始涂硝基纤维素漆，以红外加热，从1950年起普及高固体分硝基磁漆及氨基树脂涂料，干性提高，生产效率也提高了。
从1958年起使用烘烤型氨基醇酸树脂涂料，漆膜性能大幅度提高，采用了涂装循环系统，可以批量生产，随后又一代新技术丙烯酸磁出现，施工性更好，不像挥发性漆，这种产品不必抛光，最终光泽很好，施工性和干燥时间与挥发性漆相比拟，耐夕、性具有竞争优势，尤其是具有更好的耐UV特性，在60年代前只有色漆，从60年代中期以后，丙烯酸酯挥发性漆和烘烤漆統领市场，消费者己不再喜欢那时的单色涂装外观，从而导致具有高装饰多色彩的金属闪光漆的出现。
美国推出“66”法规后，国提出TA-Luft法规，给车制造施加报大压力。汽车涂层在不断提高性能（外观及物化性能）的情况下，还要适应不断严格的环保法规，因此先后出现了高固体分涂料和水性涂料、粉末涂料及UV固化涂料等环保型六车涂料品种。目前己形成氮基酸、热塑性丙烯酸和热固性烯酸，粉末、非水分散体（NAD）、高固体分（H/S）和水性丙烯酸（W/B）并存的局面。
汽车涂料的发展概况如表1所示：
表1 汽车涂料的发展
1924年以前天然树脂为基料的油性漆（油漆）
1934～1935硝基磁漆
1935～1945硝基磁漆和醇酸
1945～1955醇酸和氨基
1955～1965氨基醇酸、热塑性丙烯酸和热固性丙烯酸，出现了色漆、金
属闪光漆（金属漆）
1965～现在氨基醇酸、热塑性丙烯酸和热固性丙烯酸，粉末、非水分散
体（NAD）、高固体分（H/S）和水性丙烯酸（W/B）
2.羟基丙烯酸树脂的合成原理
丙烯酸树脂是由丙烯酸酯类及其乙烯类不饱和单体经均聚或共聚而成的一种高分子聚合物，内烯酸树脂主链结构稳定，不含易氧化和水解基团，因此用其制备的涂膜具有色浅、保光、保色、光亮、耐候、耐腐蚀等特点，因此特别适合制备汽车涂料，特别是汽车面漆的基料。随着石油化工的迅速发展，丙烯酸系单体品种日益增加，使丙烯酸树脂涂料在世界范围内迅速发展。
丙烯酸树脂是由丙烯酸酯类和甲基丙烯酸酯类及其它烯属单体共聚制成的树脂，通过选用不同的树脂结构、不同的配方、生产工艺及溶剂组成，可合成不
同类型、不同性能和不同应用场合的丙烯酸树脂，丙烯酸树脂根据结构和成膜机理的差异又可分为热塑性丙烯酸树脂和热固性丙烯酸树脂。
用内烯酸酯和甲基内烯酸酯单体共聚合成的丙烯酸树脂对光的主吸收峰处于太阳光范山之外，所以制得的内烯酸树脂漆具有优异的耐光性及户外老化性能。
热塑性丙烯酸树脂在成膜过程中不发生进一步交联，因此它的相对分子量较大，真有良好的保光保色性、耐水耐化学性、干燥快、施工方便，易于施工重涂和返工，制备铝粉漆时铝粉的白度、定位性好。热塑性丙烯酸树脂在汽车、电器、机械、建筑等领域应用广泛。
热固性丙烯酸树脂是指在结构中带有一定的官能团，在制漆时通过和加入的氨基树脂、环氧树脂、聚氨酯等中的官能团反应形成网状结构，热固性树脂一般相对分子量较低。热固性丙烯酸涂料有优异的丰满度、光泽、硬度、耐溶剂性、
耐侯性、在高温烘烤时不变色、不返黄。最重要的应用是和氨基树脂配合制成氨基-丙烯酸烤漆，目前在汽车、摩托车、自行车、卷钢等产品上应用十分广泛。
(1)合成单体
各丙烯酸单体对涂膜性能影响的情况见表2所示。
表2 单休对丙烯酸涂膜性能的影响
涂抹性能单体涂抹性能单体
户外耐性（甲基）丙烯酸酯抗溶剂与油性丙烯晴、甲基乙烯酸
甲酯（MMA）、高分
子量的（甲基）丙烯
酸酯
硬度MMA、苯乙烯（St）、（甲
基）丙烯酸酰胺抗洗涤剂与耐
盐雾性
苯乙烯（St）、甲基苯
乙烯
光泽苯乙烯（St）、含芳香单体耐色彩性（甲基）丙烯酸酯
柔软性丙烯酸乙酯（EA）、丙烯酸
丁酯（BA）、丙烯酸-2-乙
基己酯（2-EHA）抗污染性短链（甲基）丙烯酸
酯
（2）合成方法
丙烯酸脂的聚合采用的是自由基聚合。自由基聚合技术主要含有4种工艺：本体聚合、悬浮聚台、溶液聚合和乳液聚合。其反应过包括，链引发、链增长、链终止和链转移4个阶段。
l) 本体聚合
聚合反应在单体内发生·采用可溶于单体的引发剂和链转移剂，最后造粒形成固体产品。经此法合成的聚合物产品度高，也无需干燥．但往往会有少量单体包裹在固体内，聚合时散热困难。
这种聚合方法通常用于某种单体的单一均聚物的合成，如聚甲基丙烯酸甲酯（PMMA）。
2）悬浮聚合
聚合反应在单体液滴内进行，这些单体液滴悬浮于以保护胶体稳定化的水相中，引发剂溶于油相单体。
与本体聚合比，反应热易除去，可获得很高分子量，粘度不受分子量影响，此法单体残留量较高，聚合物易沾污保护胶而不易洗去。
3）溶液聚合
聚合反应在溶液中进行，单体、引发剂均溶于溶液中，有时为了控制聚合物粘度加入少量链转移剂来调节分子量。
体系反应热易散发，无需加入保护胶或乳化剂，但不易获得高分子量，且体系中含溶剂，聚合物多用于允许含溶剂的体系中。
共聚合反应通常采用此法进行。
4）乳液聚合
聚合反应在水相中进行，通过引入乳化剂、保护胶、水溶性引发剂，反应在胶束中进行。该体系反应热易除去，且可获得高分子量，粘度不受分子量影，但体系中引入乳化剂，通常乳化剂会影响涂膜的耐水性。
3.羟基丙烯酸树脂的固化反应
汽车涂料所用丙烯酸树脂广泛使用的是热固型（外加氨基树或封闭异氰酸酯制成单组分）和双组分型（外加多异氰酸酯），下面以多异氰酸酯为固化，介绍其交联机理如下：
多异氰酸酯与含-OH基丙烯酸树脂的反应如下：
RNCO+R′～OH RNHCOOR′(1)
其中多异氰酸酯的加入量计算按照以下定加入。
100g A组分中某羟基树脂用量为M，该羟基树脂的固含量为OH％（液态），则100g A组分需要用到的固化剂的量按下式计算：
异氰酸酯固化剂用量（g）= ×
三、主要仪器与设备
机械搅拌器1套，蛇冷凝管1个，500ml四口烧瓶1个、250ml滴液漏斗2个，恒温水浴锅1套，温度计1支，固定夹若干，高速分散机1台，研磨机1台，空气喷涂设备1套。
羟基丙烯酸树脂的合成：甲基丙烯酸甲酯，甲基丙烯酸丁酯，苯乙烯，丙烯酸丁酯，丙烯酸羟丙酯，甲基丙烯酸羟乙酯，丙烯酸，叔碳酸缩水甘油酯，二甲
苯，醋酸丁酯，过氧化二苯甲酰(BPO)，过氧化二异丙苯(DCP)。
汽车漆制备：醋酸丁酯，二甲苯，碳黑，二氧化钛，分散剂(Borchi Gm0451），流平剂(BYK 333），固化剂（TKA-90SB）。
实验设备图：
四、实验配方
1.羟基丙烯酸树脂的合成
设计羟基丙烯酸树脂总质量为300g，理论羟值42mg KOH/g，理论固含量为60.55％，合成配方见表3所示。
表3 羟基丙烯酸树脂合成配方
名称质量/g 名称质量/g MMA(甲基丙烯酸甲酯) 27.16 AA(丙烯酸) 7.63
BMA(甲基丙烯酸丁酯) St(苯乙烯)
BA(丙烯酸丁酯) 7.81
63.02
17.75
E-10P(叔碳酸缩水甘油酯)
XYL(二甲苯)
24.85
88.76
HPA(丙烯酸羟丙酯) 14.20 Butyl acetate(醋酸丁酯) 29.59
HEMA(甲基丙烯酸羟乙酯) 15.09
BPO(过氧化二苯甲酰)
DCP(过氧化二异丙苯)
0.94
3.21
工艺流程如下：
1）500mL四口烧瓶中，加入75g XYL和24．85g E-10P，加热上升到140℃左右，观察到有回流即可；
2）在250mL烧杯中，加入0.84g BPO和2.9g DCP，然后依次加入7.63g AA，7.81g BMA，14.20g HPA，17.75g BA，15.09g HEMA，27.16g MMA和63.02g St，搅拌溶解后，倒入250mL的恒压漏斗；
3）3h内，将以上单体滴加到四口烧瓶中。滴加完毕后，保温1h；
4）保温后，将0.1g BPO和0.31g DCP溶解在15.18g二甲苯中，然后同样转移至250mL的恒压漏斗，在30min内往体系滴加完毕。滴加完毕后，保温1.5h；
5）温度下降到80℃，加入29.6g丁酯，再将到常温出料。
2.汽车漆的制备
1)色浆的分散与研磨
以黑色色浆的分散与研磨为例，设计100g浆料，具体配方见表4所示。
表4 黑色浆料的配方
注：溶剂为醋酸丁酯与二甲苯的等比例混合。
具体工艺流程如下：
逐一往调漆罐内加入10份炭黑（6#）、5份Borchi Gen0451、15份混合溶剂，混合后搅拌均匀；再加入40份羟基丙烯酸树脂，混合后搅拌均匀；加入30价混合溶剂，混合后拽拌均匀；最后加入100份锆珠（锆珠：黑浆=1:l)。
将调漆罐盖实，置于磨料机上固定，启动设备，开始研磨，研磨分3次，每次约1h，每次研磨结束后，停机10min.取料分析细度后，方可再进行下一次研磨。待浆料的细度达10μm以下则表示研磨到达终点。
2)汽车的制备及喷涂
仍然以上述黑色色浆为例，设计100g黑色汽车漆A组分，具体配方见表5所示。
表5 黑色汽车漆A组分的配方
具体工艺流程如下：
1)逐一往调漆罐内加入0.5份流平剂、25份黑色色浆和74．5份羟基丙烯酸树
脂，混合后搅拌均匀得到汽车漆A组分；
2)按照汽车漆A组分:固化剂（TKA-90SB）:混合溶剂=7:1:7的比例，设计总质
量份为90份，即汽车漆42份，固化剂6份，混合溶剂42份，将上述组分逐一加入到调漆，混合均匀后待用；
3)打磨马口铁板（若喷ABS塑料板则不用打磨）：横竖各打磨一遍，尽量均匀；
4)准备白电油，在喷板之前用白布沾白电油擦干挣马口缺或料板；
5)喷板：用镊子夹紧板，调好喷枪参数（雾弧、气压、流量）。要求喷涂时保持
喷枪开启，持镊子手静止，通过移动喷枪来喷涂。移动喷枪从板的左边开始到右边结束，喷板时不能在板上改变手移动方向，移动力求平稳匀速。用黑漆喷涂马口铁时，一般是横着喷涂三次，竖着喷涂三次（横竖间隔着喷），每次在板上喷涂三枪（从左到右为一枪）；
6)将喷好的马口铁板放在烘箱里，70℃烘烤2h。
五、产品性能表征方法及结果
表6 产品性能表征方法及结果
再按附着力测试方法
检测附着力。
李聪：无气泡，剥落
曾琪：无气泡，未剥落
产品图片：：
六、心得体会
1.本次实训廖老师将我们带到了东莞理工松尾涂料联合实验室进行汽车漆的制备，一开始对涂料只是仅有的一些课本知识，这一次的实训让我可以深刻的感受现场制备汽车漆所需要的条件及方法，首先我们在廖老师的带领下学习如何合成羟基丙烯酸树脂，然后在詹工的指导下，我们开始制备黑色色浆，由于我们
水溶性丙烯酸树脂固体胶的研制 以甲基丙烯酸甲酯、丙烯酸丁酯和甲基丙烯酸为单体，采用乳液聚合法制得了丙烯酸树脂。当甲基丙烯酸的用量占总单体量的40%以上时，经碱中和得到完全溶于水的丙烯酸树脂。以水溶性丙烯酸树脂为胶粘剂原料制得了固体胶，探讨了固体胶的硬度与硬脂酸钠浓度、水溶性丙烯酸酯树脂浓度的关系。在灌装温度为85 ℃时，水溶性丙烯酸树脂固体胶的黏度仅为聚乙烯吡咯烷酮固体胶黏度的1/3。制得的固体胶经测试符合企标要求。 标签：水溶性丙烯酸树脂；固体胶；黏度；硬度 固体文具胶（简称固体胶）具有原料易得、制造简单、保存期长、便于携带、使用方便和粘接牢固等特点，近年来已逐渐代替传统的液体文具胶和浆糊，具有广阔的市场应用前景。 固体文具胶通常有4个主要成分：胶粘剂、赋形剂、溶剂和保湿剂。此外还可以加入各种添加剂，如填料、香料、作色剂和改性剂等。其中关键成分是胶粘剂。随着研究的不断深入和发展，出现了聚乙烯吡咯烷酮固体胶[1～3]、聚乙烯醇固体胶[4～7]、水性聚氨酯乳液固体胶[8～9]、淀粉醚固体胶[10]和水性环氧树脂固体胶[11]。 目前市售的固体胶主要有2类，一类是聚乙烯醇固体胶，这类胶具有价格便宜、胶液黏度小及容易灌装等优点，但存在含游离甲醛、固含量较低和容易收缩等不足之处；另一类是聚乙烯吡咯烷酮固体胶，这类胶具有不含甲醛、固含量较高、不易收缩以及粘接性较好等特点，但具有价格贵、胶液黏度大和不易灌装等缺陷。 本研究以水溶性丙烯酸树脂为主体材料生产固体胶，通过优化软硬单体和功能性单体的比例，利用功能性单体—COOH进行中和，生成了—COONa，改善了固体胶的收缩性；优化了固体胶的配方和生产工艺，降低了固体胶高温灌装时的黏度，提高了生产效率，次品率随之降低。 1 实验部分 1.1 实验原料 甲基丙烯酸甲酯、丙烯酸丁酯、甲基丙烯酸，工业级，上海华谊丙烯酸有限公司；反应性乳化剂（COPS-1），工业级，罗地亚公司；过硫酸钾，分析纯，上海国药集团化学试剂有限公司；硬脂酸、甘油，工业级，杭州油脂化工有限公司；氢氧化钠，工业级，新疆天业（集团）有限公司；防腐剂（Promex20D），工业级，英国普隆化学股份有限公司。 1.2 实验仪器
实验一溶剂型丙烯酸酯的合成实验（演示实验） 一、实验目的 了解涂料用热塑性丙烯酸酯树脂的合成方法。 二、实验原理 涂料用丙烯酸酯树脂的合成，可采用溶液聚合，乳胶聚合，本体聚合和悬浮聚合及非水分散聚合，其中以前两种方法最常用。 溶剂型丙烯酸酯树脂可分为热塑性和热固性两大类。热塑性丙烯酸酯树脂涂料的成膜主要是通过溶剂的挥发，分子链相互缠绕形成的。因此，漆膜的性能主要取决于单体的选择，分子量大小和分布及共聚物组成的均匀性。漆膜的性能如光泽，硬度，柔韧性，附着力，耐腐蚀性，耐候性和耐磨性等都与上述因素有关。漆用热塑性丙烯酸酯树脂的分子量一般在30000-130000之间，共聚物组成的均一性主要是通过分批逐步增量投入反应速度快的单体来实现的。漆膜的硬度，柔韧性等机械性能又与其玻璃化转变温度（T g）有直接的关系，共聚物的T g可由Fox 公式近似计算。 对于溶剂型清漆的配方设计，溶剂的选择极为重要，良溶剂使体系的粘度降低，固含量增加，树脂及其涂料的成膜性能好，不良溶剂则相反。选择溶剂时主要取决于溶剂的成本，对树脂的溶解能力，挥发速度，可燃性和毒性等。成膜物质可以由一种或多种热塑性丙烯酸酯树脂组成，也可以与其他成膜物质合用来改进其性能，混溶性好而常用的有硝酸纤维素，醋酸丁酸纤维素，乙基纤维素，氯乙烯-醋酸乙烯树脂以及过氧乙烯树脂等，它们在配方中的比例，可根据产品技术要求选择。 热塑性丙烯酸酯清漆表现了丙烯酸酯树脂的特点，具有较好的色泽，耐大气，保光，保色等性能，在金属，建筑，塑料，电子和木材等的保护和装饰上起着越来越重要的作用。 三、实验仪器和试剂 电动搅拌机，电动热套，四口烧瓶（250ml），球形冷凝管，温度计，涂-4
基于Cardura TM E10P水性丙烯酸树脂的合成和应用 王丰万，邓子明，王位，阮军 （迈图化工企业管理（上海）有限公司，上海201203） 摘要：介绍了基于Cardura TM E10P水性丙烯酸树脂的合成和应用，从聚合物制备的相关因素，组成、制备工艺、性能检测等多个方面进行了阐述，同时测试了其相应的固化条件和最终涂料的性能。 关键词：Cardura TM E10P；水性丙烯酸树脂；合成；应用； Abstract：Introduction to the synthesis and application of Cardura TM E10P waterborne acrylic resin with polymer manufacturing conditions, composition, preparation process and properties tests, at the same time, the curing conditions and final coating properties have been evaluated. Key words: Cardura TM E10P; Waterborne acrylic resin; Synthesis; Application; 0 引言 丙烯酸树脂可以为汽车用清漆提供基料。溶剂型树脂满足汽车涂料的需要已经很久了。出于减少有机挥发物的需要，我们已经在研究如何提高树脂的固体份。出于同样的原因，水性基料已经在底漆和底色漆的生产中得到广泛的运用。但是对于面漆，仍然还处于完善阶段。作为水性体系，其中最关键的一个因素是如何使水性体系达到与溶剂型体系相同的性能。这就需要我们非常小心地控制水性基料制作时的各种参数。 现在的丙烯酸酯类清漆主要通过丙烯酸树脂上的羟基与氨基或者异氰酸酯反应固化。而使丙烯酸树脂获得羟基的方法之一是将叔碳酸缩水甘油酯—Cardura TM E10P 这个含有很大侧链的单官能团环氧引入丙烯酸树脂。Cardura E10P 的结构如下： Cardura E10P 可以利用分子上的环氧基团与羧酸反应，如丙烯酸及甲基丙烯酸，从而将叔碳酸缩水甘油酯的结构引入到丙烯酸聚合物中，同时产生一定比例的伯羟基和仲羟基。 Cardura E10P在水性丙烯酸树脂中的作用： （1）C ardura E10P可以利用空间位阻效应保护交联的化学键减少水解，这样就能够非常有效地改善耐酸性和耐化学品性； （2）C ardura E10P改性水性丙烯酸树脂具有更高的光泽； （3）C ardura E10P改性水性丙烯酸树脂中可以使用更少量的助溶剂； （4）C ardura E10P为生产水性丙烯酸树脂提供了方便。Cardura E10P能够作为反应初始阶段的起始溶剂（底料），然后再作为聚合物的一部分，这样就可以减少移去溶剂这个步骤。 1 基于Cardura E10P的水性丙烯酸树脂的合成 1.1水性体系的选择 水性涂料的基料根据其存在形式可以大致被分为两类：聚合物分散体和聚合物乳液。聚合物分散体往往是首先在某些助溶剂中聚合，然后再分散在水中(有时候我们也称这类分散
实验五丙烯酸树脂的合成与涂料的制备 一、实验目的和要求 1 掌握树脂的合成方法 2掌握涂料的制备方法 二、实验原理 丙烯酸树脂是是一种常用的乙烯基树脂皮革涂饰（皮革涂饰是指在干燥和整理后的皮革表面施涂一层有色或无色的天然或合成高分子薄膜的操作过程，是美化皮革外观质量的重要操作）成膜剂，它与皮革的粘结力强，具有良好的成膜性能，成膜透明、柔软有弹性，与其它成膜剂的相溶性好，广泛应用于各种皮革的涂饰生产过程中。 丙烯酸涂料是由丙烯酸树脂、溶剂和颜料、填料以及助剂组成。丙烯酸树脂是由甲基丙烯酸甲酯、丙烯酸丁酯、丙烯酸、苯乙烯等单体聚合而成。热固性丙烯酸树脂涂料多采用氨基树脂、环氧树脂、聚氨基甲酸酯低聚物等作为固化剂进行交联固化，从而得到改性。 三、实验仪器和药品 仪器：恒温水浴；铁架台；搅拌器；三口烧瓶；回流冷凝管；大烧杯；搅拌棒；分析天平；0.090mm（180目）过滤筛；砂磨机。 药品：甲苯；甲基丙烯酸丁酯；苯乙烯；甲基丙烯酸甲酯；丙烯酸；偶氮二异丁腈（AIBN）；环氧树脂；正丁醇；钛白粉；群青；中铬黄；酞青蓝。 四、实验步骤
1 丙烯酸树脂的合成 取苯乙烯18.74mL，甲基丙烯酸甲酯21.23mL，丙烯酸2.86mL，于烧杯中并搅拌均匀。 将36mL甲苯和8mL甲基丙烯酸丁酯配成混合溶液后加入到三口烧瓶中，装好搅拌器、回流冷凝管，打开恒温水浴，使液面控制在烧瓶的2/3处；待水温升至80℃后，将已经混合均匀的苯乙烯、甲基丙烯酸甲酯、丙烯酸、AIBN溶液？放入分液漏斗中，之后滴加到三口烧瓶中，控制滴速，在2h左右滴加完毕，保持水浴温度80℃不变，继续反应4h，停止加热即得羧基丙烯酸树脂。 2 树脂黏度的降低 在80℃条件下加入25mL正丁醇搅拌10min，停止加热继续加入35mL正丁醇搅拌20min，继续加入正丁醇10mL，搅拌10min。 3 涂料的制备 配制漆时，按下表中比例把钛白粉、群青、中铬黄、酞青蓝、软质炭黑和树脂配好，在砂磨机中充分研磨，然后加入甲苯调匀并在20℃左右条件下将黏度稀释至23s。 五、思考题 1、在制备树脂过程中，影响树脂黏度的因素有哪些？ 2、写出丙烯酸树脂的合成反应？ 3、配置色漆时如不进行充分研磨会产生怎样的后果？
第21卷 第3期广东石油化工学院学报Vol.21 No.3 2011年6月Journal of Guangdong University of Petrochemical Technology Jun.2011 环氧丙烯酸树脂合成工艺的改进 周孙进,谢彩梅,龙得金,陈飞 (茂名市石油化工研究所,广东茂名525011) 摘要:环氧改性丙烯酸树脂是先在环氧树脂分子链的两端引入丙烯酸不饱和双键,再以甲基丙烯酸甲酯、丙烯酸丁酯、苯乙烯等为混合单体,用过氧化苯甲酰为引发剂进行共聚而制得的一种改性树脂。用新型绿色溶剂取代传统的二甲苯等有毒溶剂,并对环氧丙烯酸树脂的合成工艺进行改进。 关键词:环氧树脂;丙烯酸树脂;改进;绿色溶剂 中图分类号:TQ320.61文献标识码:A文章编号:1671-6590(2011)03-0012-03 环氧树脂由于分子结构中含有环氧基、羟基、醚键等活性基团和极性基团,因而具有优良的黏结性能、机械性能和耐化学腐蚀等优点[1],广泛应用于涂料、胶黏剂、层压材料等方面。但单纯的环氧树脂固化后,质地硬脆、抗冲击性能差,而丙烯酸树脂具有色浅、透明度高、光亮丰满、涂膜坚韧、附着力强等特点[2]。 环氧改性丙烯酸树脂,是在环氧树脂分子链的两端引入丙烯酸不饱和双键,然后与其它单体共聚而制得的一种改性树脂,改性后的树酯能兼具环氧树脂和丙烯酸树脂优点,其综合性能优于单一的树脂[3]。由于这种树脂是溶剂型的,传统上一直是以二甲苯为主要溶剂,对环境有比较严重的污染。随着人们对环保要求的提高,以无毒或低毒溶剂取代二甲苯等有机溶剂是很有必要的。本试验是探索用新型绿色溶剂取代二甲苯等有机溶剂,对环氧改性丙烯酸树脂的合成工艺进行改进。 1 实验 1.1 主要药品 E-44环氧树脂,化学纯,广州市东风化工有限公司;丙烯酸,化学纯,天津市大茂化工有限公司;甲基丙烯酸甲酯,化学纯,天津市大茂化工有限公司;丙烯酸丁酯,化学纯,广州市新港化工有限公司;苯乙烯,化学纯,天津市大茂化工有限公司;过氧化苯甲酰,化学纯,天津市福晨试剂厂。 1.2 合成工艺 1.2.1 反应机理: 先在环氧树脂分子链两端引入丙烯酸双键,反应式如下[4-5]: 收稿日期:2011-03-24;修回日期:2011-04-26 作者简介:周孙进(1964—),男,广东茂名人,本科,工程师,主要从事精细化工方面的研究。
文章编号:10044736(2003)02000603 水性丙烯酸树脂的合成及其氨基烘漆研制 闫福安 1,2 ,官文超 1 (1.华中科技大学化学系,湖北武汉430074;2.武汉化工学院化工与制药学院,湖北武汉430073) 摘 要:由甲基丙烯酸甲酯(M M A)、丙烯酸丁酯(BA)、丙烯酸β羟乙酯(HEA)和甲基丙烯酸(M A A)为单体,通过自由基溶液共聚合合成了丙烯酸酯四元共聚物,以二甲基乙醇胺(DM A E)中和制得了丙烯酸酯共聚物水溶液.该树脂同六甲醇醚化三聚氰胺甲醛树脂(HM M M )复配成的烘漆具有优秀性能.讨论了工艺条件对水溶胶性质及涂膜性能的影响. 关键词:水性丙烯酸树脂;合成;六甲醇醚化三聚氰胺甲醛树脂;烘漆 中图分类号:T Q 433.4+ 32 文献标识码:A 收稿日期:20030312 基金项目:国家自然科学基金资助项目(20074012) 作者简介:闫福安(1964),男,河南人,博士生,副教授,主要从事水性功能高分子的研究与开发. 0 引 言 丙烯酸树脂是一种优秀的涂料树脂,由其配制的塑料漆、聚氨酯漆、氨基烘漆近年来发展很快[1] .但常规的丙烯酸树脂是溶剂型的,随着其施工、应用,有大量的芳烃、酯或酮类溶剂进入大气,造成严重的环境污染. 现在,世界各国的环保法规日益严格,人们的环保意识也日益加强,因此,涂料的“高固体化、粉末化、辐射可固化及水性化”趋势愈来愈明朗,该“四化”标志着涂料的发展方向.由于粉末涂料、辐射可固化涂料因施工工艺特殊,其应用受到一定条件的限制;高固体份涂料由于理论、技术水平的制约,其发展也比较缓慢.近年来,水性涂料树脂合成用功能单体发展很快,已有大量的水性单体投放市场,因此水性涂料成为涂料工业中发展最快的环保产品,在美、欧发达国家水性漆已经占到涂料产量的一半左右,而且发展势头迅猛.近年来,我们对水性醇酸[2]、水性聚酯[3]及水性聚氨酯树脂[4]的合成进行了一些研究工作,本文主要介绍水性丙烯酸树脂的合成及其氨基烘漆的研制,由其在工业涂料方面取代溶剂型相关产品,具有重要意义. 1 实验部分 1.1 实验原料及处理 甲基丙烯酸甲酯(M M A)、丙烯酸丁酯(BA)、丙烯酸β羟乙酯(HEA)和甲基丙烯酸(M AA)均为化学纯,N 2气氛下,在对苯二酚(M AA 用 CuCl)存在下减压蒸馏后使用;过氧化苯甲酰(BPO)为分析纯,经重结晶后使用;巯基乙醇(链转移剂)、丙二醇丁醚、二甲基乙醇胺(DM AE )均为化学纯,直接使用;六甲醇醚化三聚氰胺甲醛树脂(HMM M;固含量≥97%,mass ratio),工业品(美国,氰特工业公司),直接使用.1.2 丙烯酸酯共聚物的合成原理 丙烯酸酯共聚物的合成原理[5]可用图1所示的聚合反应方程式表示. 1.3 丙烯酸酯共聚物的合成工艺 在装有搅拌装置、冷凝器、温度计和恒压滴液漏斗的四口反应瓶中,加入一定量的溶剂;将单体(单体以80%固含量计,mass ratio )、引发剂、链转移剂配成混合溶液,取1/3加入四口瓶;N 2保护下,在80℃下进行溶液共聚合;另外2/3单体溶液加入恒压滴液漏斗,同时滴加,约2h 滴完,继续反应2h,得到淡黄色透明丙烯酸酯共聚物粘稠溶液.降温至60℃,强烈搅拌下,按一定中和度滴加二甲基乙醇胺中和,然后滴加蒸馏水,调节固含量为40%,即得到淡黄色透明丙烯酸酯共聚物水溶液. 1.4 产品技术指标 外观 淡黄色半透明水溶液固体含量/% 40pH 值 7.0～7.5粘度(涂4杯)/s 70～100 羟值(每克固体树脂中KOH 毫克数) 100 1.5 水性丙烯酸氨基烘漆的配制 1.5.1 实验配方 以水性丙烯酸树脂和HMM M 第25卷第2期 武 汉 化 工 学 院 学 报 V o l.25 N o.2 2003年6月 J . W uhan Inst. Chem. Tech. Jun. 2003
应用化学专业项目实训报告 羟基丙烯酸树脂的合成及汽车漆的 制备
一、实训目的 1.掌握溶液聚合基本操作，制备热固性基丙烯酸树脂的台成配方设计； 2.掌握固化反应配方设计原理； 3.掌握丙烯酸烘漆的配方原理及生产工艺； 4.重点掌握空气喷涂操作原理； 5.掌握丙烯酸烘漆的的性能检测方法。 二、实训原理 1.汽车涂料的发展 在某种程度上说，汽车涂料代表了一个国家的涂料工业发展水平。在工业发达国家，汽车涂料的销售额超过了建筑涂料，为了适应汽车工业的发展需要，各国均非常重视汽车涂料与涂装的研究与开发，而丙烯酸树脂在汽车涂料中占有的份额越来越大，起着举足轻重的作用。 汽车涂料开始于20世纪初，那时的汽车车身多为木结构，面漆以涂印第安磁漆为主，车身全改为钢制后，1927年开始涂硝基纤维素漆，以红外加热，从1950年起普及高固体分硝基磁漆及氨基树脂涂料，干性提高，生产效率也提高了。 从1958年起使用烘烤型氨基醇酸树脂涂料，漆膜性能大幅度提高，采用了涂装循环系统，可以批量生产，随后又一代新技术丙烯酸磁出现，施工性更好，不像挥发性漆，这种产品不必抛光，最终光泽很好，施工性和干燥时间与挥发性漆相比拟，耐夕、性具有竞争优势，尤其是具有更好的耐UV特性，在60年代前只有色漆，从60年代中期以后，丙烯酸酯挥发性漆和烘烤漆統领市场，消费者己不再喜欢那时的单色涂装外观，从而导致具有高装饰多色彩的金属闪光漆的出现。 美国推出“66”法规后，国提出TA-Luft法规，给车制造施加报大压力。汽车涂层在不断提高性能（外观及物化性能）的情况下，还要适应不断严格的环保法规，因此先后出现了高固体分涂料和水性涂料、粉末涂料及UV固化涂料等环保型六车涂料品种。目前己形成氮基酸、热塑性丙烯酸和热固性烯酸，粉末、非水分散体（NAD）、高固体分（H/S）和水性丙烯酸（W/B）并存的局面。 汽车涂料的发展概况如表1所示：
丙烯酸树脂合成原理 丙烯酸树脂合成原理 回答 纯钢结构2009-04-28 16:26:09 共聚物树脂 碳酸酯甲基丙烯酸丙酯200 甲基丙烯酸甲酯300 苯乙烯200 丙烯酸正丁酯270 甲基丙烯酸30 甲苯500 乙酸异丁酯200 叔丁墓过氧化物10 偶氮二异丁腈5 乙酸异丁酯300 叔丁基过氧化物10 偶氮二异丁腈5 zqiaoping2009-07-05 14:56:07 以环氧树脂和聚酯树脂为主要成膜物质的热固性粉末涂料。是当前粉末涂料中应用量最大的品种。常由环氧树脂、含羧基聚酯树脂、流平剂、少量安息香消泡剂、颜料以及咪唑或氧化锌催化剂等配合而成。装饰性（耐过度烘烤、流
平性、外观丰满度）好,附着力等物性优良,成本较低,明显优于纯环氧粉末涂料,但防腐蚀性、硬度稍差。大量用于冰箱、洗衣机、电风扇、工业缝纫机等室内轻工业家电制品的涂装。 克林斯曼-01-27 09:02:32 丙烯酸树脂是由丙烯酸酯类和甲基丙烯酸酯类及其它烯属单体共聚制成的树脂，通过选用不同的树脂结构、不同的配方、生产工艺及溶剂组成，可合成不同类型、不同性能和不同应用场合的丙烯酸树脂，丙烯酸树脂根据结构和成膜机理的差异又可分为热塑性丙烯酸树脂和热固性丙烯酸树脂。 用丙烯酸酯和甲基丙烯酸酯单体共聚合成的丙烯酸树脂对光的主吸收峰处于太阳光谱范围之外，所以制得的丙烯酸树脂漆具有优异的耐光性及户外老化性能。 热塑性丙烯酸树脂在成膜过程中不发生进一步交联，因此它的相对分子量较大，具有良好的保光保色性、耐水耐化学性、干燥快、施工方便，易于施工重涂和返工，制备铝粉漆时铝粉的白度、定位性好。热塑性丙烯酸树脂在汽车、电器、机械、建筑等领域应用广泛。 热固性丙烯酸树脂是指在结构中带有一定的官能团，在制漆时通过和加入的氨基树脂、环氧树脂、聚氨酯等中的官能团反应形成网状结构，热固性树脂一般相对分子量较低。热固性丙烯酸涂料有优异的丰满度、光泽、硬度、耐溶剂性、耐侯性、在高温烘烤时不变色、不返黄。最重要的应用是和氨基树脂配合制成氨基-丙烯酸烤漆，目前在汽车、摩托车、自行车、卷钢等产品上应用十分广泛。粉末涂料用丙烯酸树脂的制备工艺 丙烯酸树脂作为涂料用树脂，其应用范围非常广，技术也很成熟。如大家所熟悉的溶剂型涂料所采用的丙烯酸树脂，通常是采用溶液聚合法制备，个别品种采用悬浮法制备。在乳胶漆中则采用由乳液聚合法制备的聚合物乳液。然而粉末涂料由于是100％的固体材料，所以要求使用固体的丙烯酸树脂，而且要求挥发物含量<1%，因此引出了采用什么方法制备粉末涂料用丙烯酸树脂的话题。 1 聚合方法的选择 从树脂纯度看、采用本体聚合产品无杂质、纯度高，是其优点；但聚合反应热不容易控制，所以不在考虑之列。乳液聚合和悬浮聚合，都是以水为聚合介质，聚合反应热容易
水溶性丙烯酸树脂 ——酒瓶漆
丙烯酸树脂是由丙烯酸及丙烯酸酯类单，在一定条件下共聚而成的线性高分子树脂。 水溶性丙烯酸树脂之所以具有水溶性，是因为在树脂合成过程中，引进了亲水性基团—羧基、羟基、氨基、酰胺基等。为了进一步增加树脂的水溶性，加胺中和成盐而获得水溶性，然后加水稀释得到水溶性丙烯酸树脂。 与传统的溶剂型涂料相比，水溶性涂料具有价格低、使用安全，节省资源和能源，减少环境污染和公害等优点，因而已成为当前发展涂料工业的主要方向。水溶性丙烯酸烯树脂涂料是水性涂料中发展最快、品种最多的无污染型涂料。 水溶性丙烯酸树脂是制备环保型水溶性丙烯酸酯涂料、水性油墨、水性胶黏剂等的基础树脂材料，可作为成膜连接料，可广泛用于水性涂料、纸张、纺织品（天然和人工合成）表面处理剂、皮革上光剂、胶黏剂等配置的主要原料。在施工过程中，可采用喷涂、辊涂、刷涂等方式涂装。 （1）聚合反应：丙烯酸及其酯在引发剂作用下聚合成嵌段丙烯酸树脂共聚物。 （2）成盐反应：嵌段丙烯酸树脂共聚物用氨水或有机胺中和，生产嵌段丙烯酸树脂的铵盐 （3）聚合物玻璃化温度：无定形或半结晶聚合物从黏流态或高弹态（橡胶态）向玻璃态转变（或相反的转变）称玻璃化转变。发生玻璃化转变温度范围近似中点称为玻璃化温度。 对于涂料用丙烯酸树脂，其玻璃化温度的设计是非常重要的。因为其玻璃化温度直接影响涂料的最终性能。一般而言，玻璃化温度高的硬度和光泽就高，但往往也比较脆。为了使聚合物有较好的的施工和涂膜性能，需要对聚合物的配方进行设计。一个由不同单体构成的聚合物，其玻璃化温度可以由其多组分的玻璃化温度加和而成。通过设涂料树脂的玻璃化温度，就可以确定软硬单体的配比。 酒瓶漆是近年来发展较快的涂料品种，其要求耐醇、耐碱、耐水煮、硬度高、装饰性好，目前国内常用酒瓶漆树脂为环氧树脂和羟基丙烯酸树脂，基本属于溶剂型，不仅污染环境，也会影响操作人员健康。随着环保法规的不断强化，促使涂料向“4E”方向发展，尤其是以水为分散介质和稀释剂的水性涂料是涂料发展的一个重要方向。 羟基丙烯酸树脂固化后具有硬度高、漆膜丰满、附着力好、耐性突出的特点，是一种性能优良，用途广泛的保护和装饰性涂料，特别是在金属、木器、塑料、玻璃等领域。少部分以水为溶剂的羟基丙烯酸树脂存在固含低、耐性差、漆膜装饰性不好等问题，不能够大量替代溶剂型羟丙树脂，因此提高水性羟基丙烯酸树脂的耐性和固含量以及装饰性是目前亟待解决的问题。
丙烯酸树脂涂料综述 摘要：丙烯酸树脂漆在建筑涂料领域中广泛应用，已经成为全球最流行的墙面涂料。对丙烯酸树脂漆的发展历史进行了研究，报告了丙烯酸树脂漆的发展现状，并且调查了丙烯酸树脂的合成技术与应用。 关键词：丙烯酸树脂；发展历史；发展现况和趋势；应用 前言：丙烯酸树脂漆是由丙烯酸酯或甲基丙烯酸酯的聚合物制成的涂料，这类产品的原料是石油化工生产的，其价格低廉，资源丰富。为了改进性能和降低成本，往往还采用一定比例的烯烃单体与之共聚，如丙烯腈，丙烯酰胺、醋酸乙烯、苯乙烯等。不同共聚物具有各自的特点。所以可以根据产品的要求，制造出各种型号规格的涂料品种。 丙烯酸酯涂料由于性能优良，已广泛用于汽车装饰和维修、家用电器、钢制家具，铝制品、卷材、机械、仪表电器、建筑、木材、造纸，粘合剂和皮革等生产领域。其应用面广，是一种比较新型的优质涂料。
、丙烯酸树脂涂料简介 1.1定义 丙烯酸树脂漆是由丙烯酸酯或甲基丙烯酸酯的聚合物制成的涂料，这类产品的原料是石油化工生产的，其价格低廉，资源丰富。 1.2特点 不同共聚物具有各自的特点.所以可以根据产品的要求，制造出各种型号规格的涂料品种。它们有很多共同符点： (1)具有优良的色泽，可制成透明度极好的水白色清漆和纯白的白磁漆； (2)耐光耐候性好，耐紫外线照射不分解或变黄； (3)保光、保色、能长期保持原有色泽； (4)耐热性好； (5)可耐一般酸，碱，醇和油脂等； (6)可制成中性涂料，可调入铜粉、铝粉，使其具有金银一样光耀夺目的色泽，不会变暗； (7)长期贮存不变质 1.3分类 1.溶液型丙烯酸酯胶黏剂：可以粘塑料。 2.乳液型丙烯酸酯胶黏剂：可合成多种共聚乳液，供无纺布、织物、植绒、复合薄膜，纸张上光、建筑密封及涂料应用。 3 .a —氰基丙烯酸酯：为单液型，粘度低，固化特别快，见潮即可在几十秒内聚合，常称为瞬干胶。强度高、透明、毒性小、使用方便；但脆性大、耐久性差、价格昂贵。可粘各种材料，最适于应急修补。 4.厌氧胶：是由丙烯酸和甲基丙烯酸的双酯或某些特殊的丙烯酸酯，如甲基丙烯酸羟丙酯为主构成的，在隔绝空气下(无氧)可自行室温固化的胶黏剂。现已发展成几百个品种，具有单组分、无溶剂、低粘度、使用方便、常温快速固化、耐热、耐溶剂、耐酸碱性好、适用期长、贮存稳定的特点。 主要用于管道螺纹、法兰面及机械箱体防漏；螺纹螺栓紧固；轴承、插件、嵌件固定。5.丙烯酸结构胶黏剂：70年代杜邦公司开发的新型二液型改性丙烯
丙烯酸酯改性醇酸树脂的方法 采用丙烯酸酯（主要为甲基丙烯酸酯）改性醇酸树脂，可以大大提高醇酸树脂的干燥性、保色性、耐候性和柔韧性。其改性方法可分为共聚法和酯化法。 1.共聚法 丙烯酸酯单体和苯乙烯类单体相同，同样能与含双键或共轭双键的醇酸树脂共聚。共聚反应是在引发剂作用下，丙烯酸类单体与醇酸树脂中的双键结构按1，4或1，2进行自由基加成共聚反应。其自由基共聚合首先是引发剂受热分解得到的活性自由基引发脂肪酸链上的双键打开进行加成聚合，继而实现链增长。同时部分的丙烯酸类单体本身也进行自聚，形成丙烯酸酯类共聚物。因此利用共聚法合成丙烯酸改性醇酸树脂时，需要同时考虑各类丙烯酸酯单体间的反应速率以及其与醇酸树脂进行接枝共聚的反应速率。若反应过程中丙烯酸酯类共聚物生成速率过大，会影响接枝共聚速率，难以获得透明的树脂。 共聚法合成的丙烯酸改性醇酸树脂与未改性醇酸树脂相比，颜色较浅，不仅因为丙烯酸酯冲淡了醇酸树脂本身的颜色，而且丙烯酸酯与醇酸树脂的共聚减少了体系的不饱和程度。改性树脂涂膜的耐水性、耐碱性、耐久性、耐候性、干率和硬度均有较大提高。但共聚物体系中残留的未反应的丙烯酸酯单体，致使体系贮存稳定性变差。另外，丙烯酸改性的醇酸树脂共聚物体系组分不均匀，共聚物体系由未改性的醇酸树脂、丙烯酸酯共聚物和丙烯酸改性醇酸树脂的接枝共聚物三者混合而成，导致树脂的耐溶剂性下降，重涂时易产生咬底，与其他树脂的相容性、对颜填料的润湿性都会受到一定影响。现实生产中可以通过调整工艺和配方，改变引发剂种类，添加链转移剂等方法在一定程度上克服这些问题。 2.酯化法 酯化法是先制成相对分子质量较小的聚丙烯酸酯，它们含有羟基、羧基、环氧基，可以与醇酸树脂上的羧基或羟基进行酯化反应达到改性的目的。 （1）单甘油酯法：所谓单甘油酯法，即先合成含一定量羧基的相对分子质量低的丙烯酸预聚物，然后与单甘油酯反应，再加入二元羧酸进一步酯化而得到丙烯酸改性醇酸树脂。油与甘油（或其他多元醇）先进行醇解，生成单甘油酯，用含有羧基的丙烯酸共聚物与单甘油酯反应，以酸值的变化来控制缩聚反应程度。当反应达到一定程度后，加入邻苯二甲酸酐和多元醇进一步酯化，制得丙烯酸改性
丙烯酸酯类树脂的合成工艺进展 1215511121 12精细化工（1）班 摘要：自1843年Joseph Redtenbacher 首先发现丙烯酸单体以来，人们一直对这类具有活性的有机化合物不断地从结构与性能上进行探讨，合成各类的丙烯酸树脂。丙烯酸树脂是由丙烯酸酯类和甲基丙烯酸酯类及其它烯属单体共聚制成的树脂，通过选用不同的树脂结构、不同的配方、生产工艺及溶剂组成，可合成不同类型、不同性能和不同应用场合的丙烯酸树脂，丙烯酸树脂根据结构和成膜机理的差异又可分为热塑性丙烯酸树脂和热固性丙烯酸树脂。丙烯酸类树脂的生产方式主要有本体聚合、悬浮聚合、乳液聚合。 关键词：丙烯酸酯类树脂，合成工艺，进展 1.丙烯酸类树脂的合成工艺 1.1丙烯酸类树脂复合材料的制备 丙烯酸类树脂复合材料是含丙烯酸类树脂的由两种或两种以上不同性质的材料，通过物理或化学的方法，在宏观上组成具有新性能的材料。各种材料在性能上互相取长补短，产生协同效应，使复合材料的综合性能优于原组成材料而满足各种不同的要求。互穿网络具有良好的阻尼性能而引起了各地科学家的重视，暨南大学的将笃孝【1】等人以甲基丙烯酸丁酯和聚氧硅烷为主要原料，制备了聚丙烯酸酯/聚氧硅烷互穿网络阻尼材料。并用院子力显微镜对聚丙烯酸酯/聚氧硅烷互穿网络阻尼材料的微相结构观察表明，聚丙烯酸酯/聚氧硅烷互穿网络阻尼材料的微相结构的阻尼性能，有效的互传和一定程度的微相分离，才使材料具有良好的阻尼性能。 原位插层聚合法聚合制备聚合物基无机纳米复合材料是近年来研究最多的。鲍艳【2】等人采用原位插层聚合法成功制备了PMAA/MMT和P（MMA-AL/MMT）两种纳米复合材料。所制备的两种纳米复合材料均为剥离型纳米复合材料，纳米复合材料的热性能较相应的聚合物提高了20℃左右，应用结果表明另种纳米复合材料均具有鞣制性能，其应用性能较显影聚合物有所提高。 1.2丙烯酸类树脂微球的制备 反应性凝胶是一种分子内交联，表面或者内部带有一定火星集团的大分子， 由于具有独特的结构和流变性能而广泛应用于生物医药、涂料与软了、、石油开采等方面。微凝胶最常用的制备方法是乳液聚合和溶液聚合。张静【3】等采用疏水性较强的带有长脂肪链的丙烯酸单体进行共聚，利用分散合成聚合法合成了带有不同反应性基团的丙烯酸酯类微凝胶。张静等人还发现当丙烯酸十六酯用量为30mol％~40mol％，三羟甲基丙烷三甲基丙烯酸酯的用量为5mol％时可得到平均微径为25nm左右的微凝胶颗粒。 熊圣东【4】等人通过微博辐射分散聚合制备分散聚甲基丙烯酸甲酯微球。但分散聚合物微球具有比表面积大，吸附性强，表面反应能力高等特异性。在环境保护、生物医学、胶体科学等领域都有广泛的应用。熊圣东等以乙醇/水位分散介质，在微博辐射下制得了微径为250nm~400nm的PMMA微球，其研究表明，当分散介质中乙醇的质量分数位40%~50%时能得到稳定的聚合物微球。随着聚合反应前期微博功率的增加，微球的粒径增大，粒径分布先变小后变大。随着AIBN浓度的增加，微球粒径增大，粒径分布先变窄后变宽。微球半径大小和粒径分布都岁PVP浓度的增大而减少。 1.3含氟丙烯酸类树脂的制备 氟化丙烯酸酯聚合物中的C-F键键能大（460J/mol），稳定性很高，螺旋状排列的氟原子对碳珠帘起到很好的“屏蔽保护”作用，有效地防止了碳原子和贪恋的暴露，使得氟化丙烯酸酯聚合物具有优异的耐后行，耐腐蚀性，耐化学戒指等性能。【5】
丙烯酸树脂基础知识 丙烯酸树脂是由丙烯酸酯类和甲基丙烯酸酯类几其它烯属单体共聚制成的树脂，通过选用不同的树脂结构、不同的配方、生产工艺及溶剂组成，可合成不同类型、不同性能和不同应用场合的丙烯酸树脂，丙烯酸树脂根据结构和成膜机理的差异又可分为热塑性丙烯酸树脂和热固性丙烯酸树脂。 热固性丙烯酸树脂是指在结构中带有一定的官能团，在制漆时通过和加入的氨基树脂、环氧树脂、聚氨酯等中的官能团反应形成网状结构，热固性树脂一般相对分子量较低。热固性丙烯酸涂料有优异的丰满度、光泽、硬度、耐溶剂性、耐侯性、在高温烘烤时不变色、不返黄。最重要的应用是和氨基树脂配合制成氨基-丙烯酸烤漆，目前在汽车、摩托车、自行车、卷钢等产品上应用十分广泛。 按生产的方式分类可以分为： 1、乳液聚合: 是通过单体、引发剂及其反应溶剂一起反应聚合而成，一般所成树脂为固体含量为50%的树脂溶液，其一般反应用的溶为苯类（甲苯或是二甲苯）、酯类（乙酸乙酯、乙酸丁酯），一般是单一或是混合。固乳液型的丙烯酸树脂一般会因溶剂的选择不同而使产品性能不一样。一般玻璃化温度较低，因为是用不带甲基的丙烯酸酯下去反应。该类型的树脂可以有较高的固含量，可达到80%，可做高固体分涂料。 2、悬浮聚合： 是一种较为复杂的生产工艺，是做为生产固体树脂而采用的一种方法。固体丙烯酸树脂一般都采用带甲基的丙烯酸酯的反应聚合。不带甲基的丙烯酸酯在反应滏中聚合反应不易控制，容易发粘而至爆锅。工艺流程是将单体、引发剂、助剂投入反应斧中然后放入蒸溜水反应。在一定时间和温度反应后再水洗，然后再烘干过滤等。其产品的生产控制较为严格，如在中间的哪一个环节做得不到位，其出来的产品就会有一定的影响，体现在颜色上面和分子量的差别。
丙烯酸树脂类 摘要：本文通过论述丙烯酸树脂药用辅料的分类、结构与性能；综述合成研究概况，展望了丙烯酸树脂药用辅料合成研究的发展方向。 药用辅料的丙烯酸树脂是一类由丙烯酸（或甲基丙烯酸及它们的酯如：甲酯、乙酯等）以本体（一种单体）聚合，或者与甲基丙烯酸（或它的酯如：甲酯、乙酯、二甲胺基乙酯等）以二种单体（二元）或以三种单体（三元）按一定比例共聚而形成的高分子化合物。其合成反应可以用下列通式表示： R （或R 1或R 2或R 3 ）+R 1 （或R 2或R 3或R 4） 丙烯酸树脂 R =丙烯酸 R 1 =甲基丙烯酸 R 2 = 丙烯酸酯类 R 3 = 甲基丙烯酸酯类 R 4 = 其它酯类 本体聚合：R=R 1=R 2=R 3 =R 4 二元聚合：R 、R 1、R 2、R 3 、R 4中任意二种R 共聚 三元聚合：R 、R 1、R 2、R 3 、R 4中任意三种R 共聚 该类化合物在体内不降解，安全无毒，由于其结构特点，可以使药物按预期 设计或在胃或在肠溶出；并可以用于缓（控）释制剂（1）（2）；更有可能以此类辅料将药物制成靶向制剂（3）（4）。因此，在药剂中应用日益广泛。本文试以“分类”、 “结构与性能”、“合成研究概况”等三方面作一概述。 1 分类 1.1 按制造原料(单体)分类 1.1.1 本体聚合而形成 即自身聚合而形成的高分子化合物，如：“部分被中和的聚丙烯酸”（国际特品公司NP600、NP700、NP800） 1.1.2 二元聚合而形成的高分子化合物，如：聚丙烯酸树脂l （甲基丙烯酸、甲基丙烯酸丁酯35；65共聚物）、聚丙烯酸树脂Ⅱ（甲基丙烯酸和丙烯酸甲酯（1：1）共聚物）、聚丙烯酸树脂Ⅲ（甲基丙烯酸和丙烯酸甲酯（1：2）共聚物）、
南阳理工学院本科生毕业设计（论文） 学院（系）：生物与化学工程学院专业：化学工程与工艺专业学生： 指导教师： 完成日期 2015 年 5 月
南阳理工学院本科生毕业设计（论文）改性丙烯酸树脂的合成与研究Study on the synthesis and modification of acrylic resin 总计：17 页 表格：3个 插图： 3 幅
南阳理工学院本科毕业设计（论文） 改性丙烯酸树脂的合成与研究 Study on the synthesis and modification of acrylic resin 学院（系）：生物与化学工程学院 专业：化学工程与工艺专业 学生姓名：郭理云 学号：1301314010 指导教师（职称）：李朝艳 评阅教师： 完成日期： 南阳理工学院 Nanyang Institute of Technology
改性丙烯酸树脂的合成与研究 化学工程与工艺专业郭理云 【摘要】影响印刷质量的重要因素之一是预涂感光版(PS版)的性能，而PS版的质量又与所用树脂结构和性能密切相关。此文在合成N-[4-(磺酰胺)苯基]丙烯酰胺(ASPAA)单体基础之上，以N-N二甲基甲酰胺(DMF)为溶剂，偶氮二异丁腈(YFO)为引发剂，采用自由基溶液聚合合成了ASPAA/甲基丙烯酸甲酯/甲基丙烯酸三元共聚物，通过测三元共聚物的酸值，考察了反应温度、反应时间、引发剂浓度对产物接枝的影响，实验表明，反应温度为80℃，反应时间为4h，引发剂浓度为1.5%时，效果较佳。 【关键字】N-[4-(磺酰胺)苯基]丙烯酰胺；三元共聚；PS版；合成工艺；酸值。
羟基丙烯酸树脂 丙烯酸树脂是由丙烯酸酯类和甲基丙烯酸酯类及其它烯属单体共聚制成的树脂，通过选用不同的树脂结构、不同的配方、生产工艺及溶剂组成，可合成不同类型、不同性能和不同应用场合的丙烯酸树脂，丙烯酸树脂根据结构和成膜机理的差异又可分为热塑性丙烯酸树脂和热固性丙烯酸树脂。 丙烯酸树脂的分类： 按生产的方式分类可以分为： 1、乳液聚合 乳液聚合是通过单体、引发剂及蒸馏水一起反应聚合而成，一般所成树脂为固体含量为50%的乳液，是含有50%左右水的乳胶溶液。合成出来的乳液，一般都是乳白泛滥（丁达尔现象），玻璃化温度根据FOX公式设计。故该类型的乳液分子量大，但是固含一般是40%-50%。生产工业要求控制精确，由于使用水做溶剂，环保型乳液。 2、悬浮聚合 悬浮聚合是一种较为复杂的生产工艺，是做为生产固体树脂而采用的一种方法。固体丙烯酸树脂，采用了带甲基的丙烯酸酯下去反应聚合。带甲基的丙烯酸酯一般都是带有一定的官能团，其在反应滏中聚合反应不易控制，容易发粘而至爆锅。流程是将单体、引发剂、助剂投入反应斧中然后放入蒸馏水反应！在一定时间和温度反应后再水洗，然后再烘干，过滤等。其产品的生产控制较为严格。如在中间的哪一个环节做得不到位，其出来的产品就会有一定的影响。主要是体现在颜色上面和分子量的差别。 3、本体聚合 本体聚合是一种效率较高的生产工艺。过程是将原料放到一种特殊塑料薄膜中，然后反应成结块状，拿出粉碎，再过滤而成，该种方法生产的固体丙烯酸树脂其纯度是所有生产法中可以最高的，产品稳定性也是最好的，同时其缺点也是满多。用本体聚合而成的丙烯酸树脂对于溶剂的溶解性不强，有时相同的单体相同的配比用悬浮聚合要难溶解好几倍，而且颜料的分散性也不如悬浮聚合的丙烯酸树脂。 4、其它聚合方法 溶剂法反应，反应时经溶剂一起下去做中介物质，经反应釜好后再脱溶剂。 丙烯酸树脂用途： 热塑性丙烯酸树脂在成膜过程中不发生进一步交联，因此它的相对分子量较大，具有良好的保光保色性、耐水耐化学性、干燥快、施工方便，易于施工重涂和返工，制备铝粉漆时铝粉的白度、定位性好。热塑性丙烯酸树脂在汽车、电器、机械、建筑等领域应用广泛。 热固性丙烯酸树脂是指在结构中带有一定的官能团，在制漆时通过和加入的氨基树脂、环氧树脂、聚氨酯等中的官能团反应形成网状结构，热固性树脂一般相对分子量较低。热固性丙烯酸树脂有优异的丰满度、光泽、硬度、耐溶剂性、耐候性、在高温烘烤时不变色、不返黄。最重要的应用是和氨基树脂配合制成氨基-丙烯酸烤漆，目前在汽车、摩托车、自行车、卷钢等产品上应用十分广泛。 热固性丙烯酸树脂： 以丙烯酸系单体（丙烯酸甲酯、丙烯酸乙酯、丙烯酸正丁酯和甲基丙烯酸甲酯、甲基丙烯酸正丁酯等）为基本成分，经交联成网络结构的不溶不熔丙烯酸系聚合物。
36 郑忠伟：水性丙烯酸树脂的制备研究 水性丙烯酸树脂的制备研究 郑忠伟，陈 浩，鲁 宁 （沈阳石蜡化工有限公司，辽宁沈阳110141） 摘 要：本实验采用溶液聚合法，以甲基丙烯酸甲酯、丙烯酸丁酯、丙烯酸羟乙酯和丙烯酸为单体，以正丁醇和水为环保溶剂，过氧化苯甲酰为热引发剂，制得了水性丙烯酸树脂。并改变其中不同组分多次重复实验，得到了不同的试样。进行成膜实验，分别比较其粘度及成膜效果等方面的差异，研究其中各组分对反应的影响，从而得到较理想的配方。 关键词：水性丙烯酸树脂；单体；配方 制备水性涂料用的水溶性丙烯酸树脂有两种方法：丙烯酸酯在溶液中共聚成粘稠状的聚丙烯酸酯，然后部分醇解；丙烯酸酯和含有不饱和双键的羧基、羟基、氨基、酰胺基等单体（如甲基丙烯酸、丙烯酸、顺丁烯二酸酐等）在溶液中共聚成酸性聚合物；加胺中和成盐而获得水溶性，然后加水稀释得到水溶性丙烯酸树脂。这种合成方法最常用。此外树脂侧链上还可通过选用适当单体以引入-OH羟基、-CONH2酰氨基或-O-醚键等亲水基团，以增加树脂的水溶性。中和成盐的丙烯酸树脂能溶于水，但其水溶性并不理想，常常形成乳浊状的液体或黏度很高的溶液，所以必须加入一定比例的亲水性助溶剂来增加树脂的水溶性。 1 实验部分 1.1 主要药品及设备 1.1.1 主要药品 甲基丙烯酸甲酯，分析纯；丙烯酸丁酯，分析纯；丙烯酸羟乙酯，化学纯；丙烯酸，分析纯；正丁醇，分析纯；过氧化苯甲酰，分析纯；29 %氨水，化学纯；氯化亚铜，化学纯；无水硫酸钠，化学纯；氢氧化钠，化学纯；乙醚，分析纯；醇胺，化学纯。 1.1.2 实验仪器 250ml三口瓶，分液漏斗，滴液漏斗，球形冷凝管，真空泵。 1.2 水溶性丙烯酸树脂的合成 1.2.1 药品的提纯 甲基丙烯酸甲酯的提纯：在分液漏斗中加入甲基丙烯酸甲酯 20ml，然后加入等量的10 %的NaOH溶液按常规方法洗涤至液体无色为止。然后用去离子水洗至中性。加入适量无水硫酸钠吸水静置后，过滤。将三口瓶、搅拌器、球形冷凝管、温度计、真空泵组装起来。将洗净的单体置于三口瓶中，加入氯化亚铜0.1g。开泵抽真空，加热搅拌，收集40℃～4l ℃的馏分得到纯净的甲基丙烯酸甲酯。 丙烯酸羟乙酯的提纯：用上述方法减压蒸馏得纯净的丙烯酸羟乙酯。 丙烯酸丁酯的提纯：用10 %的NaOH清洗获得纯净的丙烯酸丁酯。 丙烯酸的提纯：减压蒸馏得纯净的丙烯酸。 1.2.2 聚合过程 将经提纯的适量甲基丙烯酸甲酯、丙烯酸羟乙酯、丙烯酸丁酯和丙烯酸混合，加入少量过氧化苯甲酰，搅拌均匀得到组分1，装入滴液漏斗；将正丁醇加入三口瓶中，搅拌，加热，升温至大约108℃时，溶剂开始回流，保持恒温110℃左右，开始缓慢滴加组分1，3 小时均匀滴加完毕。滴加完毕后，在回流温度下继续反应3小时后，降温到75℃左右，进行减压蒸馏，脱除回收部分溶剂和未反应的单体。使共聚物组成单体含量> 80 %，得到粘稠状液体。保温 70～80℃加入适量蒸馏水稀释，用29 %的氨水调节PH = 7～7. 5。补充适量蒸馏水，得到透明的水性丙烯酸树脂。将其均匀涂刷于有机玻璃板表面，分别放入真空烘箱中和在常温下各二份干燥，观测其成膜效果。 分别采用不同的丙烯酸用量，不同的中和剂，采用乙醚作溶剂重复上述聚合过程，将得到的水性丙烯酸树脂成膜比较。 2 结果及讨论 2.1 丙烯酸用量对树脂水溶性的影响 一方面，必须均匀地加入足够量的-COOH而获得水溶性；另一方面，-COOH的引入量也直接影响涂的性能。所以，-COOH的引入量必须在满足水溶性前提下加以控制。以下是不同的 AA用量对树脂水性的影响: 2011年第2期 2011年2月 化学工程与装备 Chemical Engineering & Equipment
水溶性树脂的合成原理 Ⅰ 一、水溶性树脂 水溶性树脂为钢铁、不锈钢、铜铝等金属的专用型高性能树脂；适用于金属制品的防护与装饰，防锈、防手印；广泛应用于金属烤漆、金属家具、镇流器、白板、印铁、汽车和卷材等金属材质上。 二、性能特点 1.对钢铁、不锈钢、铜铝等金属具有超强的附着力及耐盐雾性能，本性能 是市场上传统产品所无法比拟的。 2.水溶性树脂兼顾了特种有机硅树脂的超耐候性及丙烯酸树脂的高装饰 性。 3.水溶性树脂可配合水性氨基树脂使用，可完全取代溶剂型同类产品。 4.丰满度优异，保光、保色效果好，耐久，极好的耐候性，不变色。 5.良好的流平性，良好的硬度和韧性。 6.水溶性树脂为水溶性树脂，可与水任意比例相溶，且粘度低、固含量高、 气味小，具有良好的流平性。 7.水溶性树脂聚合所采用溶剂均采用无毒的高挥发性溶剂，安全环保。 三、理化指标 项目指标 外观浅黄色透明液体 固体份（%）45±2 粘度(涂-4) ≤400s PH值7.0----8.0 组成水溶性特种丙烯酸酯聚合物 四注意事项 1、水溶性树脂为水性成膜物，不可混入有机溶剂或溶剂型封闭剂。 2、需在阴凉处储存。 Ⅱ 一、合成原理 一般为了获得水溶性树脂，首先是向大分子链中引入足够量的亲水基团，如－COOH、—OH、－NH2、－0－、＝SO3H、－CONH2、－CH2OH等，其次是降低聚合物的结晶度，如甲基纤维素、乙基纤维素的水溶性是降低其结晶度的结果。而利用电解质的反离子作用，就是中和、成盐操作使树脂完全溶于水中。
1.带有氨基的聚合物以羧酸中和成盐（如阴极电沉积树脂） 2.带有羧酸基团的聚合物以胺中和成盐（如阳极电沉积树脂） 3.含羟基的树脂通过皂化得到（如聚醋酸乙烯酯通过NaOH水解制取聚乙 烯醇） 二、助溶剂 为了提高树脂的水溶性，调节水溶性漆的粘度和漆膜的流平性，必须加入少量的亲水性有机溶剂如低级的醇和醚醇类，通常称这种溶剂为助溶剂。 三、制造水溶性树脂的新方法 1．非离子基团法 非离子基团主要为－OH、－O－，因此这类聚合物与非离子表面活性剂具有相似之处，与现有的水溶性树脂以及大多数的溶剂型树脂相容，故可作活性稀释剂来取代体系中的共溶剂和胺。这种方法称为非离子基团法。 例如：摩尔比为1：6的双酚A－环氧乙烷加成物可作为水溶性涂料的添加剂 2．形成两性离子中间体法 （1）成盐法 这种合成方法首先选择一种有机溶剂为共溶剂，所谓共溶剂是既可溶解树脂，又可与水混溶的溶剂。聚合物的大分子链上引入一定量的强亲水性基团，如一COOH、一OH等，再以适当的酸或碱中和成盐的形式获得水溶性。 （2）Bunte盐法 首先用硫代硫酸钠水溶液和溴代乙烷加热合成了有机硫代硫酸盐，通常称有机硫代硫酸盐为Bunte盐。水稀释型树脂也可以通过Bunte盐与单体共聚。（3）离聚物法 离聚物定义为少量羧酸官能团的聚合物以金属离子或四级铵离子不同程度的中和。这种树脂的固化温度为250oC,当加热至200oC以上时，分子间形成羧酸桥。离聚物法得到水性树脂往往需要高的固化温度，因而限制了它的应用。（4）引入非离子基团法 向聚合物分子链上引入某些非离子基团如多元羟基基团、多元醚键等也可以增加树脂的水溶性，得到水稀释型树脂。 （5）Zwitterion中间体法 向聚合物分子链上引入Zwitterion中间体，也可以得到水稀释型树脂。这种Zwitterion中间体为两性离子
