丙烯酸树脂合成技术简介..

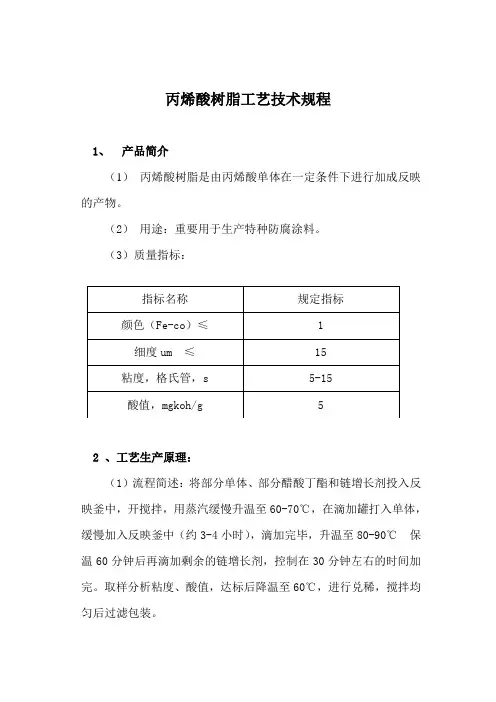

丙烯酸树脂工艺技术规程1、产品简介（1）丙烯酸树脂是由丙烯酸单体在一定条件下进行加成反映的产物。

（2）用途：重要用于生产特种防腐涂料。

（3）质量指标：2 、工艺生产原理：（1）流程简述：将部分单体、部分醋酸丁酯和链增长剂投入反映釜中，开搅拌，用蒸汽缓慢升温至60-70℃，在滴加罐打入单体，缓慢加入反映釜中（约3-4小时），滴加完毕，升温至80-90℃保温60分钟后再滴加剩余的链增长剂，控制在30分钟左右的时间加完。

取样分析粘度、酸值，达标后降温至60℃，进行兑稀，搅拌均匀后过滤包装。

（2）反映方程式：（3）工艺流程简图一 、加成反映岗位控制方法：温度以数量显仪显示。

控制规定：加成反映温度控制在80-90℃之间。

二、兑稀岗位：控制项目： 1.丁酯数量。

2.搅拌时间。

控制方法： 1.丁酯数量用磅称计量。

2.搅拌时间以把聚合釜内的物料所有放入兑稀釜，并用丁酯清洗反映锅后开始计时。

控制规定： 1.准确计量丁酯数量。

2.搅拌时间不小于40分钟。

三、过滤包装岗位：控制项目： 1.丙烯酸树脂细度。

2.包装数量。

控制方法： 1.细度用0-50um量称的刮板细度计检测；2.包装数量用磅称计量。

控制规定： 1.细度≤15um2.包装数量200kg/桶。

重要原料及配方：3 、安全操作规程3.1加成反映岗位3.1.1 岗位基本知识A、甲基丙烯酸甲酯、丙烯酸丁酯在一定温度下进行加成反映，生成性能优异的丙烯酸树脂，该树脂合用于生产防腐涂料和各种工业涂料。

B、重要物料的危险特性和安全规定：甲基丙烯酸甲酯的危险特性：易燃，在蒸汽与空气可形成爆炸性混合物，遇明火、高热能引起燃烧爆炸，在受热、光和紫外线的作用下易发生聚合，粘度渐渐增长，严重时整个容器的单体可所有发生不规则的爆发性聚合。

蒸气比空气重，能在较低处扩散到相称远的地方，遇明火会引起回燃。

丙烯酸丁酯的危险特性：易燃，遇明火、高热或与氧化剂接触，有引起燃烧爆炸的危险，容易自聚，聚合反映随着温度的上升而急骤加剧。

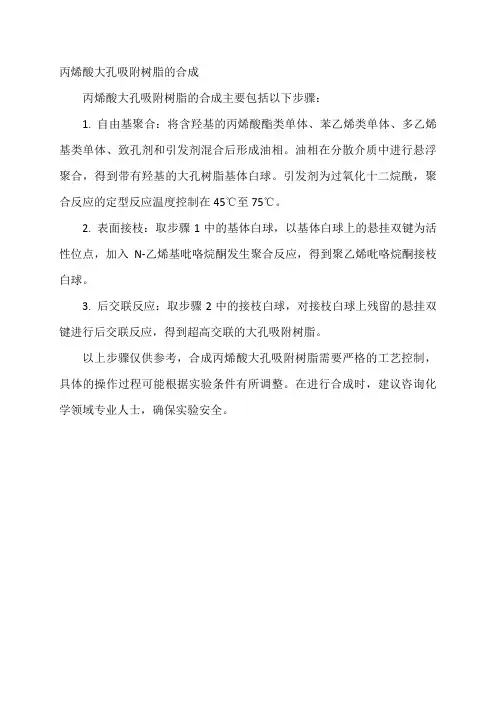

丙烯酸大孔吸附树脂的合成
丙烯酸大孔吸附树脂的合成主要包括以下步骤：
1. 自由基聚合：将含羟基的丙烯酸酯类单体、苯乙烯类单体、多乙烯基类单体、致孔剂和引发剂混合后形成油相。

油相在分散介质中进行悬浮聚合，得到带有羟基的大孔树脂基体白球。

引发剂为过氧化十二烷酰，聚合反应的定型反应温度控制在45℃至75℃。

2. 表面接枝：取步骤1中的基体白球，以基体白球上的悬挂双键为活性位点，加入N-乙烯基吡咯烷酮发生聚合反应，得到聚乙烯吡咯烷酮接枝白球。

3. 后交联反应：取步骤2中的接枝白球，对接枝白球上残留的悬挂双键进行后交联反应，得到超高交联的大孔吸附树脂。

以上步骤仅供参考，合成丙烯酸大孔吸附树脂需要严格的工艺控制，具体的操作过程可能根据实验条件有所调整。

在进行合成时，建议咨询化学领域专业人士，确保实验安全。

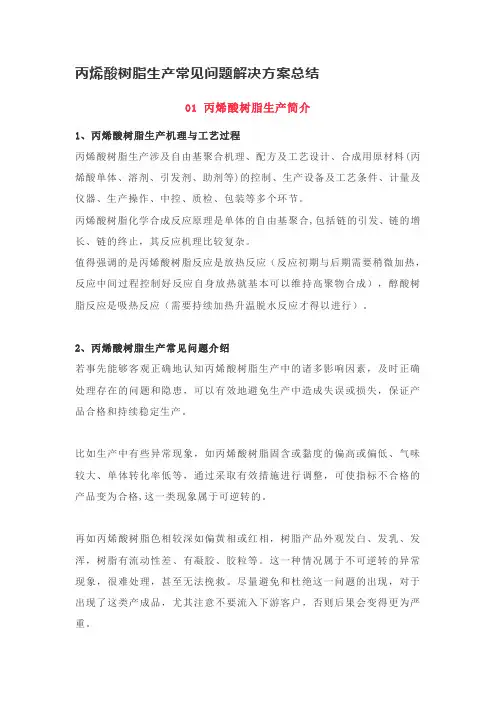

丙烯酸树脂生产常见问题解决方案总结01 丙烯酸树脂生产简介1、丙烯酸树脂生产机理与工艺过程丙烯酸树脂生产涉及自由基聚合机理、配方及工艺设计、合成用原材料(丙烯酸单体、溶剂、引发剂、助剂等)的控制、生产设备及工艺条件、计量及仪器、生产操作、中控、质检、包装等多个环节。

丙烯酸树脂化学合成反应原理是单体的自由基聚合,包括链的引发、链的增长、链的终止，其反应机理比较复杂。

值得强调的是丙烯酸树脂反应是放热反应（反应初期与后期需要稍微加热，反应中间过程控制好反应自身放热就基本可以维持高聚物合成），醇酸树脂反应是吸热反应（需要持续加热升温脱水反应才得以进行）。

2、丙烯酸树脂生产常见问题介绍若事先能够客观正确地认知丙烯酸树脂生产中的诸多影响因素，及时正确处理存在的问题和隐患，可以有效地避免生产中造成失误或损失，保证产品合格和持续稳定生产。

比如生产中有些异常现象，如丙烯酸树脂固含或黏度的偏高或偏低、气味较大、单体转化率低等，通过采取有效措施进行调整，可使指标不合格的产品变为合格,这一类现象属于可逆转的。

再如丙烯酸树脂色相较深如偏黄相或红相，树脂产品外观发白、发乳、发浑，树脂有流动性差、有凝胶、胶粒等。

这一种情况属于不可逆转的异常现象，很难处理，甚至无法挽救。

尽量避免和杜绝这一问题的出现，对于出现了这类产成品，尤其注意不要流入下游客户，否则后果会变得更为严重。

02 丙烯酸树脂生产原材料环节的控制1、丙烯酸树脂的主要原材料简介丙烯酸树脂原料尤其是单体进厂投料前必须认真逐批化验,最好用大厂名牌产品,最忌频繁地更换原料厂家,比如有的单体进口的和国产的价格相差不多,则可优先选用进口的。

如果发现原料有些问题,又急于生产，则必须认真做生产前试验,以确保生产合格,原材料是最关键的环节,一定把住。

1.1、引发剂的品种及要求引发剂是影响自由基聚合最为关键的因素之一，主要分为高、中、低温引发剂，高温引发剂为DCP、过氧化二叔丁基；中温引发剂为TBPB;低温引发剂为BPO、AIBN等。

丙烯酸树脂一．丙烯酸树脂简介丙烯酸树脂acrylic resin广义上讲是（甲基）丙烯酸及衍生物的均聚物和共聚物的统称，均聚物有：聚（甲基）丙烯酸及其盐、聚（甲基）丙烯酸甲醋、丁醋，聚丙烯酰胺，聚丙烯腈等，还按不同用途选定不同单体及比例共聚可获得更多共聚物品种。

狭义丙烯酸树脂主要指聚甲基丙烯酸及其盐，是一种聚电解质，其性质受PH值影响。

不同聚合方式可得固态、溶液、乳胶等不同形态的树脂。

适用多种用途。

丙烯酸树脂是直接通过丙烯酸和醇的酯化反应脱水缩合所得；但聚丙烯酸树脂却是丙烯酸先通过二价键断裂结合形成聚丙烯酸，再与醇酯化所得。

丙烯酸树脂既然是由丙烯酸酯类和甲基丙烯酸酯类几其它烯属单体共聚制成的树脂，所以可通过选用不同的树脂结构、不同的配方、生产工艺及溶剂组成，可合成不同类型、不同性能和不同应用场合的丙烯酸树脂，丙烯酸树脂根据结构和成膜机理的差异又可分为热塑性丙烯酸树脂和热固性丙烯酸树脂。

用丙烯酸酯和甲基丙烯酸酯单体共聚合成的丙烯酸树脂对光的主吸收峰处于太阳光谱范围之外，所以制得的丙烯酸树脂漆具有优异的耐光性及户外耐候性能。

二．丙烯酸树酯的用途热塑性丙烯酸树脂在成膜过程中不发生进一步交联，因此它的相对分子量较大，具有良好的保光保色性、耐水耐化学性、干燥快、施工方便，易于施工重涂和返工，制备铝粉漆时铝粉的白度、定位性好。

热塑性丙烯酸树脂在汽车、电器、机械、建筑等领域应用广泛。

热固性丙烯酸树脂是指在结构中带有一定的官能团，在制漆时通过和加入的氨基树脂、环氧树脂、聚氨酯等中的官能团反应形成网状结构，热固性树脂一般相对分子量较低，所以热固性丙烯酸涂料有优异的丰满度、光泽、硬度、耐溶剂性、耐侯性、在高温烘烤时不变色、不返黄。

最重要的应用是和氨基树脂配合制成氨基-丙烯酸烤漆，目前在汽车、摩托车、自行车、卷钢、金属外壳等产品上应用十分广泛。

三．丙烯酸树脂的分类按生产的方式分类可以分为：1、乳液聚合！是通过单体、引发剂及其反应溶剂一起反应聚合而成，一般所成树脂为固体含量为50%的树脂溶液！是含有50%左右的溶剂的树脂，其一般反应用的溶为苯类（甲苯或是二甲苯）、酯类（乙酸乙酯、乙酸丁酯），一般是单一或是混合！固乳液型的丙烯酸树脂有溶剂的不可变性！一般会因溶剂的选择不同而使产品性能不一样！一般有一定的色号！玻璃化温度较低，因为一般是用不带甲基的丙烯酸酯下去反应！固该类型的树脂可以有较高的固含量，可达到80%！可做高固体分涂料，生产简便！但因溶剂不可变性，运输不方便！2、悬浮聚合！是一种较为复杂的生产工艺，一般是做为生产固体树脂而采用的一种方法！固体丙烯酸树脂，其一般都是采用了带甲基的丙烯酸酯下去反应聚合！不带甲基的丙烯酸酯一般都是带有一定的官能团的！其在反应滏中聚合反应不易控制，容易发粘而至爆锅！一般的流程是将单体、引发剂、助剂投入反应斧中然后放入蒸馏水反应！在一定时间和温度反应后再水洗，然后再烘干！过滤等！其产品的生产控制较为严格！如在中间的哪一个环节做得不到位，其出来的产品就会有一定的影响！一般是体现在颜色上面和分子量的差别！3、苯体聚合！是一种效率比较高的生产工艺！一般是将原料放到一种特殊塑料薄膜中！然后反应成结块状，拿出粉碎，再过滤而成，一般该种方法生产的固体丙烯酸树脂其纯度是所有生产法中可以最高的！他的产品稳定性也是最好的，但他的缺点也是满大的！用苯体聚合而成的丙烯酸树脂对于溶剂的溶解性不强！有时相同的单体相同的配比用悬浮聚合要难溶解好几倍！而且颜料的分散性也不如悬浮聚合的丙烯酸树脂！4、其它聚合方法！溶剂法反应，反应时经溶剂一起下去做中介物质！经反应釜好后再脱溶剂！5、适用范围：钢、铁、铜、铝、镁等金属底材基本原料：热固性丙烯酸树脂、氨基树脂产品性能：1、高硬度、耐冲击、柔韧性及附着力优；2、耐化学药品性、耐溶剂性；3、漆膜、光泽、丰满度及户外耐候性优；4、重金属含量符合国际安全标准。

丙烯酸树脂聚合法配方摘要：一、丙烯酸树脂聚合法简介1.丙烯酸树脂的定义和特性2.聚合法制备丙烯酸树脂的原理二、丙烯酸树脂聚合法配方及步骤1.原材料的选择2.配方比例3.制备过程及操作要点三、丙烯酸树脂聚合法的应用领域1.塑料制品行业2.涂料行业3.黏合剂行业四、丙烯酸树脂聚合法的发展趋势1.新型原材料的研究与应用2.绿色环保生产工艺的推广3.产品功能的拓展与创新正文：丙烯酸树脂聚合法是一种重要的化学合成方法，通过特定配方和工艺制备出具有优异性能的丙烯酸树脂。

丙烯酸树脂具有耐候性、耐磨性、透明性、柔韧性等特性，使其在塑料制品、涂料、黏合剂等领域得到广泛应用。

一、丙烯酸树脂聚合法简介丙烯酸树脂是一种由甲基丙烯酸酯单体通过聚合反应形成的高分子聚合物。

聚合法制备丙烯酸树脂的原理是通过引发剂引发甲基丙烯酸酯单体聚合，形成具有特定性能的丙烯酸树脂。

二、丙烯酸树脂聚合法配方及步骤1.原材料的选择：主要包括甲基丙烯酸酯单体、引发剂、溶剂和其他助剂。

不同种类的甲基丙烯酸酯单体可以赋予丙烯酸树脂不同的性能，引发剂的选择会影响聚合反应的速度和性能，溶剂和助剂则影响树脂的溶解性和加工性能。

2.配方比例：根据所需性能调整各原材料的比例。

通常情况下，甲基丙烯酸酯单体占总配方量的50%-80%，引发剂占总配方量的0.1%-1%，溶剂占总配方量的40%-60%，助剂占总配方量的0.1%-10%。

3.制备过程及操作要点：首先将甲基丙烯酸酯单体、引发剂和溶剂加入反应釜中，搅拌均匀，然后通过加热和搅拌进行聚合反应。

在反应过程中，需要严格控制反应温度、搅拌速度和反应时间，以保证丙烯酸树脂的性能。

三、丙烯酸树脂聚合法的应用领域1.塑料制品行业：丙烯酸树脂具有良好的耐候性和透明性，可用于制作塑料薄膜、塑料管材、塑料板材等。

2.涂料行业：丙烯酸树脂涂料具有优良的耐候性、耐磨性和装饰性，广泛应用于汽车漆、家具漆、建筑涂料等领域。

3.黏合剂行业：丙烯酸树脂作为黏合剂，具有良好的耐候性、耐热性和粘接性能，可用于制作压敏胶、热熔胶等。

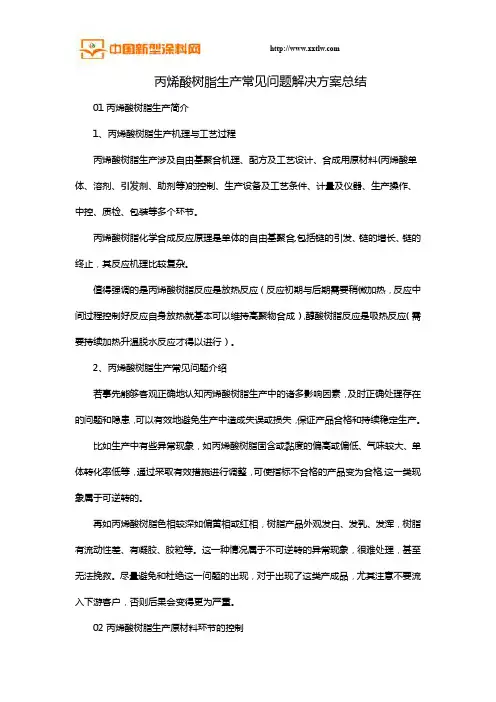

丙烯酸树脂生产常见问题解决方案总结01丙烯酸树脂生产简介1、丙烯酸树脂生产机理与工艺过程丙烯酸树脂生产涉及自由基聚合机理、配方及工艺设计、合成用原材料(丙烯酸单体、溶剂、引发剂、助剂等)的控制、生产设备及工艺条件、计量及仪器、生产操作、中控、质检、包装等多个环节。

丙烯酸树脂化学合成反应原理是单体的自由基聚合,包括链的引发、链的增长、链的终止，其反应机理比较复杂。

值得强调的是丙烯酸树脂反应是放热反应（反应初期与后期需要稍微加热，反应中间过程控制好反应自身放热就基本可以维持高聚物合成），醇酸树脂反应是吸热反应（需要持续加热升温脱水反应才得以进行）。

2、丙烯酸树脂生产常见问题介绍若事先能够客观正确地认知丙烯酸树脂生产中的诸多影响因素，及时正确处理存在的问题和隐患，可以有效地避免生产中造成失误或损失，保证产品合格和持续稳定生产。

比如生产中有些异常现象，如丙烯酸树脂固含或黏度的偏高或偏低、气味较大、单体转化率低等，通过采取有效措施进行调整，可使指标不合格的产品变为合格,这一类现象属于可逆转的。

再如丙烯酸树脂色相较深如偏黄相或红相，树脂产品外观发白、发乳、发浑，树脂有流动性差、有凝胶、胶粒等。

这一种情况属于不可逆转的异常现象，很难处理，甚至无法挽救。

尽量避免和杜绝这一问题的出现，对于出现了这类产成品，尤其注意不要流入下游客户，否则后果会变得更为严重。

02丙烯酸树脂生产原材料环节的控制1、丙烯酸树脂的主要原材料简介丙烯酸树脂原料尤其是单体进厂投料前必须认真逐批化验,最好用大厂名牌产品,最忌频繁地更换原料厂家,比如有的单体进口的和国产的价格相差不多,则可优先选用进口的。

如果发现原料有些问题,又急于生产，则必须认真做生产前试验,以确保生产合格,原材料是最关键的环节,一定把住。

1.1、引发剂的品种及要求引发剂是影响自由基聚合最为关键的因素之一，主要分为高、中、低温引发剂，高温引发剂为DCP、过氧化二叔丁基；中温引发剂为TBPB;低温引发剂为BPO、AIBN等。

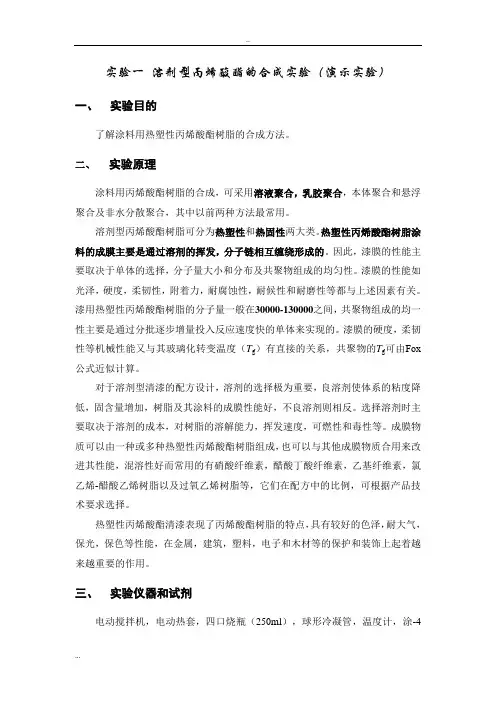

实验一溶剂型丙烯酸酯的合成实验（演示实验）一、实验目的了解涂料用热塑性丙烯酸酯树脂的合成方法。

二、实验原理涂料用丙烯酸酯树脂的合成，可采用溶液聚合，乳胶聚合，本体聚合和悬浮聚合及非水分散聚合，其中以前两种方法最常用。

溶剂型丙烯酸酯树脂可分为热塑性和热固性两大类。

热塑性丙烯酸酯树脂涂料的成膜主要是通过溶剂的挥发，分子链相互缠绕形成的。

因此，漆膜的性能主要取决于单体的选择，分子量大小和分布及共聚物组成的均匀性。

漆膜的性能如光泽，硬度，柔韧性，附着力，耐腐蚀性，耐候性和耐磨性等都与上述因素有关。

漆用热塑性丙烯酸酯树脂的分子量一般在30000-130000之间，共聚物组成的均一性主要是通过分批逐步增量投入反应速度快的单体来实现的。

漆膜的硬度，柔韧性等机械性能又与其玻璃化转变温度（T g）有直接的关系，共聚物的T g可由Fox 公式近似计算。

对于溶剂型清漆的配方设计，溶剂的选择极为重要，良溶剂使体系的粘度降低，固含量增加，树脂及其涂料的成膜性能好，不良溶剂则相反。

选择溶剂时主要取决于溶剂的成本，对树脂的溶解能力，挥发速度，可燃性和毒性等。

成膜物质可以由一种或多种热塑性丙烯酸酯树脂组成，也可以与其他成膜物质合用来改进其性能，混溶性好而常用的有硝酸纤维素，醋酸丁酸纤维素，乙基纤维素，氯乙烯-醋酸乙烯树脂以及过氧乙烯树脂等，它们在配方中的比例，可根据产品技术要求选择。

热塑性丙烯酸酯清漆表现了丙烯酸酯树脂的特点，具有较好的色泽，耐大气，保光，保色等性能，在金属，建筑，塑料，电子和木材等的保护和装饰上起着越来越重要的作用。

三、实验仪器和试剂电动搅拌机，电动热套，四口烧瓶（250ml），球形冷凝管，温度计，涂-4杯，铝片，秒表。

甲基丙烯酸甲酯（MMA，C.P.），甲基丙烯酸（MAA，C.P.），丙烯酸丁酯（BA，C.P.），苯乙烯（St，C.P.），过氧化二苯甲酰（BPO，C.P.），二甲苯（XYL，C.P.）。

四、实验配方及步骤（1）实验配方见表1-1所示。

纯丙烯酸树脂的合成纯丙烯酸树脂是一种重要的合成材料，在化工行业中广泛应用于涂料、胶黏剂、纺织品加工等领域。

本文将介绍纯丙烯酸树脂的合成过程及其应用。

合成纯丙烯酸树脂的过程可以分为三个步骤：原料准备、聚合反应和后处理。

原料准备是合成纯丙烯酸树脂的基础。

通常，我们通过对丙烯酸的预聚合反应得到预聚体，然后用缩聚剂将预聚体转化为树脂。

在这个过程中，丙烯酸是主要的原料，其他的添加剂如溶剂、引发剂以及活性催化剂也是必不可少的。

这些原料需要经过严格的筛选和准备，确保合成的树脂具有良好的质量和性能。

接下来，是聚合反应的步骤。

在这一步骤中，我们将预聚体处理成聚合物链，并形成纯丙烯酸树脂的结构。

这一反应通常是在高温下进行的，通过添加引发剂和活性催化剂来引发和催化聚合反应。

聚合反应的过程中，需要严格控制温度、时间和反应环境，以确保纯丙烯酸树脂的聚合度和分子结构符合要求。

是后处理步骤。

在聚合反应完成后，我们需要对合成得到的纯丙烯酸树脂进行后处理，以提高其质量和性能。

后处理包括溶剂洗涤、过滤、干燥等步骤。

通过这些步骤，我们可以去除其中的杂质和未反应的物质，同时使纯丙烯酸树脂具有更好的溶解性和稳定性。

纯丙烯酸树脂具有多种应用。

它在涂料行业中被广泛应用。

由于其良好的附着力和成膜性能，纯丙烯酸树脂可以用于制备高光泽、耐候性好的涂料，适用于室内外墙面、家具、车间、机械设备等各种表面的保护和装饰。

在胶黏剂领域，纯丙烯酸树脂被用作粘合剂，可以用于纸张、塑料、金属等材料的粘接。

纺织品加工中的粘合剂和涂层也可以采用纯丙烯酸树脂作为主要成分。

总结而言，纯丙烯酸树脂的合成是一个复杂而关键的过程，需要严格控制原料准备、聚合反应和后处理等步骤。

通过这些步骤，我们可以获得高质量的纯丙烯酸树脂，并应用于涂料、胶黏剂、纺织品加工等多个领域中。

随着科学技术的发展，我们相信纯丙烯酸树脂在未来将有更广阔的应用前景。

对金属有附着力的丙烯酸树脂的合成
丙烯酸树脂是一种常见的合成树脂，可以通过多种方法进行合成。

如果要合成对金属有附着力的丙烯酸树脂，可以考虑以下几个
方面：
1. 选择合适的单体，合成丙烯酸树脂通常会选择丙烯酸或其衍
生物作为单体。

为了增强对金属的附着力，可以考虑引入含有亲和
力的官能团，如羧基或胺基等。

2. 交联剂的选择，为了提高树脂的机械性能和化学稳定性，可
以选择适当的交联剂进行共聚反应，形成交联结构的丙烯酸树脂。

常见的交联剂包括二烯丙基乙烯基苯、甲基丙烯酸甲酯等。

3. 添加功能性单体，为了增强丙烯酸树脂与金属的结合力，可
以考虑引入含有亲和力的功能性单体，如丙烯酸酯、丙烯酸酰胺等，以增强树脂与金属表面的相互作用。

4. 表面处理剂的引入，在合成丙烯酸树脂的过程中，可以考虑
引入一些表面处理剂，如硅烷偶联剂等，以增强树脂与金属表面的
结合力和附着力。

总的来说，要合成对金属有附着力的丙烯酸树脂，可以通过选择合适的单体、交联剂和功能性单体，并考虑引入表面处理剂等多种手段来实现。

在合成过程中，需要进行充分的实验验证，以确保所得到的丙烯酸树脂具有良好的对金属的附着性能。

丙烯酸树脂合成的基本工艺及热塑性丙烯酸树脂合成配方及工艺总结1.丙烯酸树脂的基本工艺（1）丙烯酸的聚合反应：丙烯酸可以通过自由基聚合、阴离子聚合和辐射聚合等方式进行聚合反应。

其中，自由基聚合是最常用的方法。

聚合反应可采用溶剂法、悬浮聚合法或乳液聚合法进行。

（2）后处理：聚合得到的丙烯酸树脂需要进行后处理，包括溶剂提取、净化、干燥等步骤。

后处理的目的是去除未反应的单体、催化剂和杂质物质，提高产品的纯度。

（3）加工成型：经过后处理的丙烯酸树脂可以通过热压成型、注塑成型、挤出成型等方式加工成型，制成所需的产品。

热塑性丙烯酸树脂的合成配方包括单体、引发剂、抑制剂、溶剂等组分。

以下是一种常用的热塑性丙烯酸树脂合成配方及工艺总结：（1）单体：丙烯酸、甲基丙烯酸甲酯、丙烯腈等。

（2）引发剂与协同剂：过二硫酸钾、高锰酸钾等。

（3）抑制剂：对甲苯磺酰胺、对羟基苯甲酸等。

（4）溶剂：苯、甲苯、二甲苯等。

合成工艺如下：（1）将单体和溶剂加入反应釜中，并添加抑制剂和协同剂。

（2）控制反应釜的温度，引发剂开始引发剂聚合反应。

（3）反应物在一定时间内进行聚合反应。

（4）终止聚合反应，得到未固化丙烯酸树脂。

（5）对未固化丙烯酸树脂进行后处理，除去溶剂、杂质等。

（6）对后处理的丙烯酸树脂进行加工成型。

总结：丙烯酸树脂的合成基本工艺包括聚合反应、后处理和加工成型等环节。

热塑性丙烯酸树脂的合成配方包括单体、引发剂、抑制剂、溶剂等组分。

以上是一种常用的热塑性丙烯酸树脂合成配方及工艺的总结。

根据实际需求，可根据材料性能和成本等因素调整配方和工艺条件，以获得满足特定要求的丙烯酸树脂产品。

丙烯酸树脂合成原理
丙烯酸树脂合成原理如下：
丙烯酸树脂的合成主要通过聚合反应完成。

聚合反应可以分为两种方式：自由基聚合和离子聚合。

1. 自由基聚合：
自由基聚合是最常用的合成丙烯酸树脂的方法。

该反应需要引发剂的存在来引发聚合反应。

一般使用的引发剂有过氧化苯甲酰、过氧化对甲酰二甲苯等。

在聚合反应过程中，引发剂会分解产生自由基，自由基会和丙烯酸单体发生反应并不断聚合，最终形成丙烯酸树脂。

2. 离子聚合：
离子聚合是另一种合成丙烯酸树脂的方法。

离子聚合分为阴离子聚合和阳离子聚合。

阴离子聚合是指使用阴离子引发剂引发的聚合反应，而阳离子聚合则是指使用阳离子引发剂引发的聚合反应。

丙烯酸单体可以在引发剂存在的情况下与相应的离子发生反应并逐渐聚合，最终形成丙烯酸树脂。

无论是自由基聚合还是离子聚合，丙烯酸树脂的合成过程中需要严格控制反应条件，如温度、压力、引发剂浓度等，以确保聚合反应能够进行顺利，并合成出符合要求的丙烯酸树脂。

此外，还可以通过在聚合反应中引入共聚单体或交联剂等改变聚合反应的条件，从而调节丙烯酸树脂的性能和特性。

实验一溶剂型丙烯酸酯的合成实验（演示实验）一、实验目的了解涂料用热塑性丙烯酸酯树脂的合成方法。

二、实验原理涂料用丙烯酸酯树脂的合成，可采用溶液聚合，乳胶聚合，本体聚合和悬浮聚合及非水分散聚合，其中以前两种方法最常用。

溶剂型丙烯酸酯树脂可分为热塑性和热固性两大类。

热塑性丙烯酸酯树脂涂料的成膜主要是通过溶剂的挥发，分子链相互缠绕形成的。

因此，漆膜的性能主要取决于单体的选择，分子量大小和分布及共聚物组成的均匀性。

漆膜的性能如光泽，硬度，柔韧性，附着力，耐腐蚀性，耐候性和耐磨性等都与上述因素有关。

漆用热塑性丙烯酸酯树脂的分子量一般在30000-130000之间，共聚物组成的均一性主要是通过分批逐步增量投入反应速度快的单体来实现的。

漆膜的硬度，柔韧性等机械性能又与其玻璃化转变温度（T g）有直接的关系，共聚物的T g可由Fox 公式近似计算。

对于溶剂型清漆的配方设计，溶剂的选择极为重要，良溶剂使体系的粘度降低，固含量增加，树脂及其涂料的成膜性能好，不良溶剂则相反。

选择溶剂时主要取决于溶剂的成本，对树脂的溶解能力，挥发速度，可燃性和毒性等。

成膜物质可以由一种或多种热塑性丙烯酸酯树脂组成，也可以与其他成膜物质合用来改进其性能，混溶性好而常用的有硝酸纤维素，醋酸丁酸纤维素，乙基纤维素，氯乙烯-醋酸乙烯树脂以及过氧乙烯树脂等，它们在配方中的比例，可根据产品技术要求选择。

热塑性丙烯酸酯清漆表现了丙烯酸酯树脂的特点，具有较好的色泽，耐大气，保光，保色等性能，在金属，建筑，塑料，电子和木材等的保护和装饰上起着越来越重要的作用。

三、实验仪器和试剂电动搅拌机，电动热套，四口烧瓶（250ml），球形冷凝管，温度计，涂-4杯，铝片，秒表。

甲基丙烯酸甲酯（MMA，C.P.），甲基丙烯酸（MAA，C.P.），丙烯酸丁酯（BA，C.P.），苯乙烯（St，C.P.），过氧化二苯甲酰（BPO，C.P.），二甲苯（XYL，C.P.）。

四、实验配方及步骤（1）实验配方见表1-1所示。

丙烯酸离子交换树脂合成一、丙烯酸离子交换树脂的结构特点丙烯酸离子交换树脂是一种具有交联结构的高分子材料，它的主要特点包括：1、离子交换基团：丙烯酸离子交换树脂中含有大量的离子交换基团，这些基团能够吸附或释放溶液中的离子。

通常使用的离子交换基团包括磺酸基、醛基、羧基等，它们在树脂中的分布形式会直接影响树脂的离子交换容量和选择性。

2、交联结构：丙烯酸离子交换树脂是一种三维交联结构的高分子材料，交联结构能够增强树脂的机械强度和化学稳定性。

同时，交联结构也会影响树脂的孔结构和表面性质，从而影响树脂的吸附性能和分离效果。

3、孔结构：丙烯酸离子交换树脂的孔结构对于其吸附和分离性能有着重要的影响。

合理的孔结构能够增加树脂的表面积和孔容量，提高树脂的吸附速率和分离效果。

因此，优化孔结构是合成丙烯酸离子交换树脂的关键之一。

二、丙烯酸离子交换树脂的合成方法丙烯酸离子交换树脂的合成方法主要包括单体聚合、交联反应和功能化处理等步骤。

其中，单体聚合是合成丙烯酸离子交换树脂的关键步骤，它决定了树脂的基本结构和性能。

1、单体聚合丙烯酸离子交换树脂的单体通常包括丙烯酸、甲基丙烯酸、乙烯基苯磺酸酯等。

在单体聚合过程中，通过引发剂和交联剂的作用，将单体聚合成具有交联结构的高分子树脂。

单体聚合的条件和聚合反应的控制对于树脂的性能有着重要的影响，包括聚合温度、引发剂种类、反应时间等。

2、交联反应单体聚合后，需要进行交联反应以形成三维交联结构的树脂。

常用的交联剂包括二乙烯基苯磺酸酯、1,4-二(丙烯基氧基)苯等。

通过合适的交联剂和交联条件，可以调控树脂的交联程度和孔结构，从而影响树脂的性能。

3、功能化处理功能化处理是对丙烯酸离子交换树脂进行修饰，以改变其表面性质和增强其特定的功能。

常用的功能化方法包括取代反应、醇化反应、磺化反应等。

通过功能化处理，可以使丙烯酸离子交换树脂具有更广泛的适用范围和更优异的性能。

三、丙烯酸离子交换树脂的应用前景丙烯酸离子交换树脂在水处理、化学分离、生物分离等领域有着广泛的应用前景。

合成丙烯酸树脂的单体简介丙烯酸树脂是一种重要的合成树脂，在工业生产中广泛应用于涂料、粘合剂、塑料等领域。

本文将详细介绍丙烯酸树脂的合成过程以及其单体的制备方法。

丙烯酸树脂的合成过程丙烯酸树脂的合成过程主要包括聚合、酯化和缩聚等步骤，下面将逐一介绍这些步骤。

1. 聚合丙烯酸树脂的聚合是通过丙烯酸单体的自由基聚合反应实现的。

聚合反应可以在溶液中或悬浮液相中进行。

常用的聚合引发剂有过氧化苯甲酰（BPO）、过硫酸铵（APS）等。

聚合反应中的温度和反应时间对产物的性质有重要影响，一般需要在适宜的温度和时间下进行。

2. 酯化聚合反应得到的聚合物通常是羧酸型的，为了得到丙烯酸树脂，需要进行酯化反应将羧酸基与醇反应生成酯类。

常用的醇有丙二醇、乙二醇等。

酯化反应需要在酸催化剂的存在下进行，常用的催化剂有硫酸、磷酸等。

酯化反应可以在中性或微酸的条件下进行，反应温度一般较高。

3. 缩聚酯化反应得到的产物还需要进行缩聚反应，以减小分子量和粘度，使其适合于特定应用领域。

缩聚反应通常是通过热酸催化下的缩聚反应实现的，热酸催化剂包括磷酸四丁酯（TPP）、硫酸等。

缩聚反应的具体条件与所需产品的分子量和粘度有关。

丙烯酸树脂的单体制备方法丙烯酸树脂的单体主要是丙烯酸，下面将介绍一种常用的丙烯酸单体制备方法。

1. 丙烯酸的气相法制备气相法是一种常用的制备丙烯酸的方法，其主要步骤包括脱氯、氧化和吸附分离等过程。

1.1 脱氯脱氯是将氯丙烯（一种常见的丙烯酸前体）脱除其中的氯原子得到丙烯的过程。

脱氯反应通常在高温下进行，常用的脱氯剂有碱金属、碱土金属等。

1.2 氧化脱氯得到的丙烯经过氧化反应生成丙烯醛，再经过一系列氧化反应得到丙烯酸。

氧化反应常用的催化剂有钼酸盐、过渡金属复合物等。

1.3 吸附分离氧化得到的混合气体中，丙烯酸与其他组分同时存在，需要进行吸附分离以提纯丙烯酸。

吸附材料常用的有活性炭、分子筛等。

结论丙烯酸树脂是一种重要的合成树脂，在工业生产中具有广泛的应用前景。

丙烯酸树脂的合成及应用以丙烯酸酯、甲基丙烯酸酯以及苯乙烯（St）等乙烯基单体为主要原料合成的共聚物称为丙烯酸酯树脂(简称AR）。

该类树脂具有色浅、保色、保光、耐候、耐腐蚀和耐污染等特点，已广泛应用于汽车、飞机、机械电子、家具、建筑、皮革、木材、造纸、印染、工业塑料及日用品涂饰等领域。

其主要类型有溶剂型AR、水性AR、高固体组分AR和粉末型AR等。

通过选用不同的树脂结构、不同的配方、生产工艺及溶剂组成，可合成不同类型、不同性能和不同应用领域的丙烯酸树脂，丙烯酸树脂根据结构和成膜机理的差异又可分为热塑性丙烯酸树脂和热固性丙烯酸树脂.热塑性丙烯酸树脂在成膜过程中不发生进一步交联，因此它的相对分子量较大,具有良好的保光保色性、耐水耐化学性、干燥快、施工方便，易于施工重涂和返工,制备铝粉漆时铝粉的白度、定位性好。

热塑性丙烯酸树脂在汽车、电器、机械、建筑等领域应用广泛. 热固性丙烯酸树脂是指在树脂结构中带有一定的官能团，在制漆时通过加入的氨基树脂、环氧树脂、聚氨酯等树脂中的官能团反应形成网状结构,热固性树脂一般相对分子量较低。

热固性丙烯酸涂料有优异的丰满度、光泽、硬度、耐溶剂性、耐侯性、在高温烘烤时不变色、不返黄.最重要的应用是和氨基树脂配合制成氨基—丙烯酸烤漆，目前在汽车、摩托车、自行车、卷钢等产品上应用十分广泛. 1．水溶性丙烯酸树脂随着人类对环境及健康的日益重视，水性涂料已获得了愈来愈广泛的应用。

国内工业涂料的水性化水平和工业发达国家相比存在着很大差距。

水性涂料面临的主要难题是在成本可接受的前提下如何提高产品的性能,使之达到与溶剂型漆相同或接近的水平，并进一步降低VOCs的排放量.水性涂料代表着低污染涂料发展的主要方向。

为了不断改善其性能，扩大其应用范围,近半个世纪以来国内外对水性涂料进行了大量的研究。

水性丙烯酸酯树脂涂料在近几十年内得以迅速发展，除了它具有水性涂料的优缺点外，还与丙烯酸酯单体的结构有密切的关系。

水性丙烯酸树脂的设计合成及应用一、本文概述水性丙烯酸树脂作为一种重要的高分子材料，在涂料、粘合剂、油墨等领域具有广泛的应用。

本文旨在全面介绍水性丙烯酸树脂的设计合成方法、性能特点以及在实际应用中的优势。

文章首先概述了水性丙烯酸树脂的发展历程和现状，然后详细阐述了水性丙烯酸树脂的合成原理和技术，包括原料选择、反应条件控制以及聚合反应动力学等方面的内容。

接着，文章重点分析了水性丙烯酸树脂的物理化学性质，如分子量分布、玻璃化转变温度、耐水性、耐候性等，以及这些性质对其应用性能的影响。

文章探讨了水性丙烯酸树脂在涂料、粘合剂、油墨等领域的具体应用案例和市场前景，以期为读者提供全面而深入的了解，推动水性丙烯酸树脂的进一步研究和应用。

二、水性丙烯酸树脂的设计水性丙烯酸树脂的设计是水性涂料领域的关键技术之一，其目标是开发出性能优异、环保友好的树脂，以满足日益增长的环保需求和市场要求。

在设计水性丙烯酸树脂时，需要综合考虑分子结构、官能团、分子量分布、亲水亲油平衡（HLB值）等因素。

分子结构设计是水性丙烯酸树脂设计的核心。

通过选择合适的丙烯酸单体，如甲基丙烯酸甲酯（MMA）、丙烯酸丁酯（BA）等，并调整单体的配比，可以调控树脂的硬度、柔韧性、耐候性、耐水性等性能。

同时，引入功能性单体，如羟基丙烯酸酯、羧基丙烯酸酯等，可以赋予树脂特殊的功能，如交联性、自乳化性、耐水性等。

官能团的引入对于水性丙烯酸树脂的性能也至关重要。

官能团可以影响树脂的分子间相互作用、相容性以及界面性能。

例如，引入羟基或羧基官能团可以提高树脂的水分散性，同时增加其与基材的粘附力；引入氨基或酰胺官能团可以提高树脂的耐水性和耐化学腐蚀性能。

分子量分布也是水性丙烯酸树脂设计中的重要因素。

通过控制聚合反应的条件，如温度、引发剂浓度、反应时间等，可以得到不同分子量分布的树脂。

分子量分布越窄，树脂的性能越稳定；而分子量分布适当拓宽，则可以提高树脂的柔韧性和抗冲击性能。
