熟悉emu8086汇编语言调试环境实验报告

1.汇编语言程序设计实验篇1.1.汇编系统软件简介Emu8086-Microprocessor Emulator是集源代码编辑器、汇编/反汇编工具以及debug 的模拟器。

它能模拟一台"虚拟"的电脑运行程序，拥有独立的“硬件”，避免访问真实硬件。

该软件兼容Intel的下一代处理器，包括PentiumII、Pentium4。

利用该软件提供的调试工具，能够单步跟踪程序，观察程序执行过程中寄存器、标志位、堆栈和内存单元的内容。

1.1.1创建程序 TEMPLATE程序本章与指令相关的实验都是用COM TEMPLATE类型的程序完成的。

打开emu8086，在“welcome…”对话框中，单击按钮，创建文件。

在“choose code template”对话框中，选择“COM template-simple and tiny executable , pure machine code.”后，单击按钮。

在如所示的编辑界面中，在“;add your code here”部分输入相应的指令，第一条指令默认的偏移地址为100h。

输入全部指令后，单击按钮，保存相应的程序段。

2.EXE TEMPLATE程序本章与DOS功能调用和汇编源程序相关的实验都是用EXE TEMPLATE程序完成的。

打开emu8086，在“welcome…”对话框中，单击按钮，创建文件。

在“choose code template”对话框中，选择“EXE template-advanced executable : relocation, checksum.”后，单击按钮。

在如图所示的编辑界面中，已经可以给出了源程序的框架，包含数据段、堆栈段和代码段的定义以及必要的功能调用等，在“add your data here”和“;add your code here”部分可以分别输入相应的变量定义和指令。

输入全部指令后，单击按钮，保存相应的程序。

实验一显示程序实验1.emu8086介绍Emu8086-Assembler and Microprocessor Emulator是一个可在 Windows 环境下运行的 8086CPU 汇编仿真软件，Emu8086集源代码编辑器，汇编／反汇编工具以及可以运行 debug 的模拟器（虚拟机器）于一身，它优于一般编译器的地方在于提供了一个虚拟的80x86 环境，拥有自己一套独立的“硬件”，可以完成一些纯软件编译器无法完成的功能例如 Led 显示，交通灯，步进电机等等，而且动态调试（DEBUG）时非常方便一．软件启动启动界面如图 1 所示，用户可以选择新建文本、程序实例、启动指南、近期文档。

注册的用户名随意，密码112，即可成功。

二．新建文件单击图 1 中的“ New”选项，软件会弹出如图 2 所示的选择界面。

●COM 模板——适用于简单且不需分段的程序，所有内容均放在代码段中，程序代码默认从 ORG 0100H 开始；●EXE 模板——适用于需分段的复杂程序，内容按代码段、数据段、堆栈段划分。

需要注意的是采用该模板时，用户不可将代码段人为地设置为 ORG0100H，而应由编译器自动完成空间分配；●BIN 模板——二进制文件，适用于所有用户定义结构类型；●BOOT 模板——适用于在软盘中创建文件。

此外，若用户希望打开一个完全空的文档，则可选择empty workspace的选项。

三．编译和加载程序用户可根据上述选择的模板中编写程序，如图3 所示。

该编辑界面集文档编辑、指令编译、程序加载、系统工具、在线帮助为一体，其菜单功能如表 1 所示。

编写完程序后，用户只需单击工具栏上的“ compile”按钮，即可完成程序的编译工作，并弹出如图 4 所示的编译状态界面。

若有错误则会在窗口中提示，若无错误则还会弹出保存界面，让用户将编译好的文件保存相应的文件夹中。

默认文件夹为，但您可以通过菜单中 assembler/ set output directory 对默认文件夹进行修改。

Emu8086软件的使用一、实验目的：（1）熟悉汇编语言开发环境。

（2）掌握Emu8086软件使用方法。

（3）了解汇编语言的程序结构、调试一个简单的程序。

（4）理解寻址方式的意义。

二、实验内容及要求：1、Emu8086的使用（1）打开桌面上的Emu8086的图标，出现如图所示的对话框，选择【继续……】首次打开软件，界面中默认已有一段小程序。

该程序实现在屏幕上显示三段字符串的功能。

若用户需要自己重新编程，可点击工具栏的【新建】图标，出现如图所示的对话框，选择编程所采用的模板。

选择不同的模板，在程序源代码中会出现如下标记：#MAKE_COM# 选择COM模板#MAKE_BIN# 选择BIN模板#MAKE_EXE# 选择EXE模板#MAKE_BOOT# 选择BOOT模板#MAKE_COM#最古老的一个最简单的可执行文件格式。

采用此格式，源代码应该在100H后加载（即：源代码之前应有ORG 100H）。

从文件的第一个字节开始执行。

支持DOS和Windows命令提示符。

#MAKE_EXE#一种更先进的可执行文件格式。

源程序代码的规模不限，源代码的分段也不限，但程序中必须包含堆栈段的定义。

您可以选择从新建菜单中的EXE模板创建一个简单的EXE程序，有明确的数据段，堆栈段和代码段的定义。

程序员在源代码中定义程序的入口点（即开始执行的位置），该格式支持DOS和Windows命令提示符。

这两种模板是最常用的模板（2）选择COM模板，点击【确定】，软件出现源代码编辑器的界面，如图所示：在源代码编辑器的空白区域，编写如下一段小程序：MOV AX, 5MOV BX, 10ADD AX, BXSUB AX, 1HLT代码编写结束，点击菜单【文件】【另存为……】，将源代码换名保存。

本例将源代码保存为001.asm。

点击工具栏的【模拟】按钮，如果程序有错误不能编译，出现如图所示的界面：点击错误提示，即可选择源代码中相应的错误的行，在此处更改源代码。

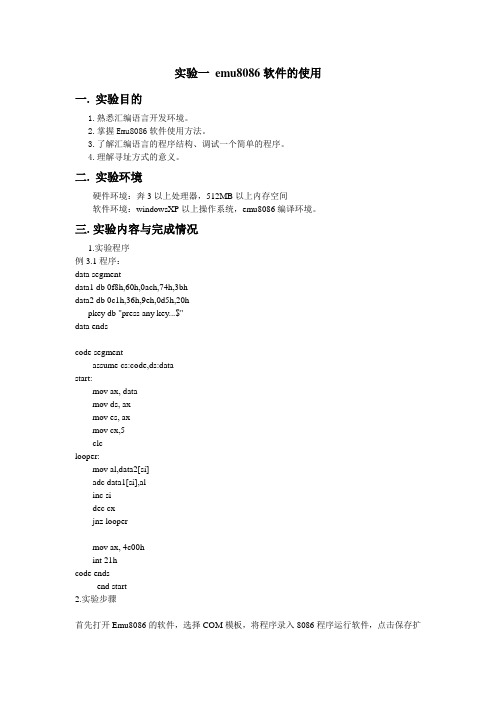

实验一emu8086软件的使用一. 实验目的1.熟悉汇编语言开发环境。

2.掌握Emu8086软件使用方法。

3.了解汇编语言的程序结构、调试一个简单的程序。

4.理解寻址方式的意义。

二. 实验环境硬件环境：奔3以上处理器，512MB以上内存空间软件环境：windowsXP以上操作系统，emu8086编译环境。

三.实验内容与完成情况1.实验程序例3.1程序：data segmentdata1 db 0f8h,60h,0ach,74h,3bhdata2 db 0c1h,36h,9eh,0d5h,20hpkey db "press any key...$"data endscode segmentassume cs:code,ds:datastart:mov ax, datamov ds, axmov es, axmov cx,5clclooper:mov al,data2[si]adc data1[si],alinc sidec cxjnz loopermov ax, 4c00hint 21hcode endsend start2.实验步骤首先打开Emu8086的软件，选择COM模板，将程序录入8086程序运行软件，点击保存扩展名为.asm,再单击模拟，再选择程序的单步执行模式，得到以下的操作图。

(1)开始执行(2)单步执行(3)结束四.出现的问题1.建立编码模板时出错；2.不知道如何执行程序。

五.对问题的解决方法1.在老师的提示下，知道.exe文件是需要用到的模板；2.与C++6.0的界面对比后，知道点击emulate可以打开运行界面，点击single step进行单步执行，点击run可以完全执行程序。

80X86汇编语言程序设计实验报告专业：班级：日期：成绩：第二次试验指导老师：学生姓名：学号：一、实验目的(1) 加深对一些常用的汇编指令的理解；(2) 加深对常用DOS功能调用指令的理解；(3) 进一步熟悉TD的使用。

二、实验内容1、《80X86汇编语言程序设计》教材中 P45的 2.3题。

要求：(1) 分别记录执行到“MOV CX，10”和“INT 21H”之前的(BX), (BP),(SI),(DI)各是多少。

(2) 分别记录程序执行初期与退出之前数据段开始40个字节的内容，指出运行结果是否与设想的一致。

2、《80X86汇编语言程序设计》教材中 P45的 2.4题。

要求：(1) 实现的功能不变。

(2) 内存单元中数据的访问采用变址寻址方式。

(3) 记录程序执行到退出之前数据段开始40个字节的内容，检查程序运行结果是否与设想的一致。

3、编写程序利用DOS 10号功能调用输入一个字符串，统计字符串中字符0、1、…、9出现的次数并显示出来（假设每个字符最多出现9次，若大于9次则显示为x）。

三、实验步骤及结果1、输入源程序，如下：.386STACK SEGMENT USE16 STACKDB 200 DUP(0)STACK ENDSDA TA SEGMENT USE16BUF1 DB 0,1,2,3,4,5,6,7,8,9BUF2 DB 10 DUP(0)BUF3 DB 10 DUP(0)BUF4 DB 10 DUP(0)DA TA ENDSCODE SEGMENT USE16ASSUME CS:CODE,DS:DA TA,SS:STACKSTART: MOV AX,DA TAMOV DS,AXMOV SI,OFFSET BUF1MOV DI,OFFSET BUF2MOV BX,OFFSET BUF3MOV BP,OFFSET BUF4MOV CX,10LOPA: MOV AL,[SI]MOV [DI],ALINC ALMOV [BX],ALADD AL,3MOV DS:[BP],ALINC SIINC DIINC BPINC BXDEC CXJNZ LOPAMOV AH,4CHINT 21HCODE ENDSEND START（1）进行单步调试。

一、实验目的（1）掌握常用DEBUG 命令: G,D,R,T,U,Q 。

（2）掌握工具软件EMU8086。

（3）掌握完整程序设计方法的格式，能正确书写数据段，代码段等。

（4）掌握简单的数值转换算法二．实验原理2.1 汇编语言程序的上机过程2.1.1、在计算机上运行汇编语言程序的过程如下图所示编辑程序 连接程序 汇编程序文件EXMP.ASMLINKASM MASM TASMEDLINE WPS WORD EDIT文件 EXMP.OBJ （EXMP.LST ） （EXMP.CRF ）文件EXMP.EXE （EXMP.MAP ） （EXMP.LIB ） DEBUG出错 出错 出错 出错操作得到的文件操作使用的工具 说明：图1 汇编语言程序的建立及汇编过程2.1.2、汇编语言程序上机过程1）、用编辑程序（如EDIT.EXE ）建立ASM 源文件；2)、用汇编程序（如MASM.EXE ）把ASM 文件转汇编成OBJ 文件； 3)、用连接程序（如LINK.EXE ）把OBJ 文件转连接成EXE 文件； 4)、用调试程序（如 ）来调试和执行 5)、 生成EXE 或COM 文件2.2 、汇编语言程序格式存储器的物理地址由段基址和偏移地址组合而成，任何一个逻辑段，无论是代码段，数据段，堆栈段，附加段都必须进行段定义，以便连接程序把不同段和模块连接成一个可执行程序。

此外，还必须明确段和段寄存器之间的关系，这可使用段分配语句来完成。

2.2.1、段定义语句四个逻辑段不一定全部要定义，通常代码段和数据段是必须的，附加段可以省略。

但当代码段中使用了串指令，必须设置附加段作目标串基址用，附加段也可用来存放数据，增大数据段容量。

（1）代码段：存放程序执行的指令 （2）数据段：存放程序所需的数据 （3）堆栈段：存放程序执行的临时信息数据段定义格式：DATA SEGMENT ; 数据段 RESULT_1 DB 1 RESULT_2 DB 1 RESULT_3 DB 1 DATA ENDS 附加段的定义： EXTRA SEGMENTDEST_BUFFER DB 50 DUP (‘?’) EXTRA ENDS 堆栈段的定义：STACK SEGMENT STACK ; 堆栈段STA DB 64 DUP(0)STACK_TOP DB 0STACK ENDS2.2.2、段分配语句在8086/8088系统中存储器采用分段结构，各段容量≦64K字节，用户可以设置多个逻辑段，但只允许4个逻辑段同时有效，段分配语句用来完成将逻辑段分别定义成代码段、数据段、堆栈段和附加段。

微机原理与单片机实验报告Prepared on 22 November 2020北京联合大学信息学院实验报告课程名称：微型计算机原理学号：姓名：2012 年 6 月 9 日目录实验1 EMU8086模拟器的使用一实验要求利用EMU8086模拟器环境，完成创建源程序文件，运行调试，实验结果的查看二实验目的：熟悉EMU8086实验环境三 EMU8086环境：1 模拟器编辑窗口2 模拟器调试窗口四实验内容实验内容1：新建文件。

运行 emu80861. 新建文件：单击“新建”按钮，选择COM模板，在模拟器编辑窗口中输入如下程序代码：MOV AX, 1020HMOV BX, 2030HMOV AX, BXADD AX, BXMOV [BX], AXMOV [2032H], AXHLT2. 编译：单击“编译”按钮，对程序段进行编译；3. 保存：编译通过，单击“完成”按钮，将其以文件名“EXP1”保存在本地磁盘上。

4. 仿真：单击“仿真”按钮，打开模拟器调试窗口和源文件窗口。

5.在模拟器调试窗口中的寄存器组区，查看数据寄存器AX,BX,CX,DX；段寄存器CS,ES,SS,DS；指令指针寄存器IP；指针寄存器SP,BP；变址寄存器SI,DI；标志寄存器的值。

6.单击“单步前”按钮，单步执行程序，并观察每次单步执行后，相关寄存器值的变化。

7.单击“重载”按钮，将程序重载，并调整指令运行步进时延为 400毫秒，单击“全速”按钮，运行程序，8.程序运行之后，在程序调试窗口中，选择[view]/[memory]，查看模拟器环境中，内存单元0700：0100开始的连续10个单元的内容9.将“存储器”中的地址改为0700:2030，查看开始的四个字节的内容，并思考其内容与程序的关联。

10.将“存储器”中地址改为1000:0100，并将从其开始的连续10个单元的内容改为55H。

实验内容2：运行范例在模拟器编辑窗口中1.点击典型范例2.选择：hellow,word程序，编译，运行，观察结果。

班级：信1101-1班姓名：付亚飞学号：20112860实验一：熟悉汇编语言调试环境一、实验目的熟悉汇编语言调试环境，初步掌握如何编写和调试一个简单的汇编语言程序。

二、实验内容编写一个汇编程序，该程序完成在屏幕上输出字符的功能。

调试该程序，并输出显示结果。

本实验是考查学生对汇编的开发环境的熟练应用程度。

学生要会编写汇编的源程序，在DOS 环境下汇编源程序，链接源程序和执行程序。

三、实验分析这个程序最基本的要求是在屏幕上输出字符的功能，我想实现的是输入一个字符串然后在屏幕上输出，输入和输出要实现换行。

strrn db 0ah, 0dh, ‘$’实现了换行的功能。

四、实验代码DATAS SEGMENTstring db 10h,50 dup('?')strrn db 0ah, 0dh, '$'DATAS ENDSSTACKS SEGMENTSTACKS ENDSCODES SEGMENTASSUME CS:CODES,DS:DATAS,SS:STACKSSTART:MOV AX,DATASMOV DS,AXlea dx,stringmov ah,0ahint 21Hlea dx,strrnmov ah,09Hint 21Hmov bl,string+1mov bh,0mov byte ptr [string + 2 + bx], '$'mov ah,09hlea dx, string + 2int 21hmov ah,4chint 21hCODES ENDSEND START程序截图：五、实验总结本次实验不是很难，我参考了书本上的例题，然后自己有加入一些其他的功能，实现了输入和输出的功能。

自己这个学期刚接触汇编语言，所以我会认真的学习这门课程，通过实践编程来提高自己的能力。
