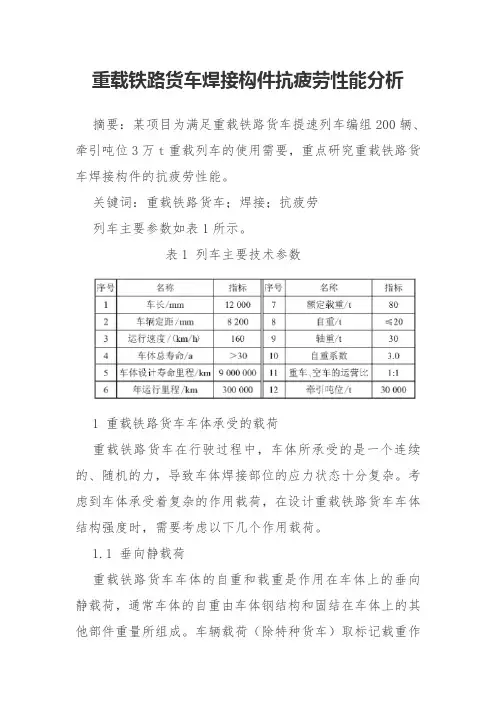

重载铁路货车焊接构件抗疲劳性能分析摘要：某项目为满足重载铁路货车提速列车编组200辆、牵引吨位3万t重载列车的使用需要，重点研究重载铁路货车焊接构件的抗疲劳性能。
关键词：重载铁路货车；焊接；抗疲劳列车主要参数如表1所示。
表1 列车主要技术参数1 重载铁路货车车体承受的载荷重载铁路货车在行驶过程中，车体所承受的是一个连续的、随机的力，导致车体焊接部位的应力状态十分复杂。
考虑到车体承受着复杂的作用载荷，在设计重载铁路货车车体结构强度时，需要考虑以下几个作用载荷。
1.1 垂向静载荷重载铁路货车车体的自重和载重是作用在车体上的垂向静载荷，通常车体的自重由车体钢结构和固结在车体上的其他部件重量所组成。
车辆载荷（除特种货车）取标记载重作为车辆载重，敞车考虑雨、雪增载作用，取标记载重的1.15倍作为车辆载重。
1.2 垂向动载荷由车体本身状态不良（例如车轮滚动圆偏向等）、轨道不平顺、铁路钢轨接缝等因素引发轮轨间冲击和车辆簧上振动而产生的载荷称为垂向动载荷。
1.3 侧向力侧向力是作用在车体上的风力和离心力。
在重载铁路货车运行过程中，车体受到风力的作用，当车辆运行在曲线区段时，假设风从车体的侧面吹来，且垂直于车体的侧壁，那么此时车体所受到的侧向力为风力与离心力之和。
1.4 扭转载荷重载铁路货车在运行过程中，呈曲线、蛇形运动或进出道岔等均可能使车体发生扭转。
车体的重心距离心盘面有一定高度，所以当车体的第一个转向架进入缓和曲线时，后面的转向架仍然处于平直道；或者当车体的第一个转向架驶出曲线时，后面的转向架仍然处于缓和曲线，这些状态都可能使重载铁路货车车体产生扭转。
1.5 纵向力当重载铁路货车的运动状态发生变化时，车体牵引缓冲装置会因相邻两个车体间存在的速度差而产生纵向拉伸或纵向压缩的作用力。
这个作用力通过车体底架的板座将力传递到车体上，会引发车体变形。
2 重载铁路货车车体疲劳性能评价标准2.1 AAR疲劳评价标准AAR标准采用Miner线性累积损伤理论进行疲劳计算，当零件承受的应力超过疲劳极限的交变应力时，应力每循环作用一次，都会对材料产生一定量的损伤。
某重载铁路货车疲劳强度分析摘要：随着铁路货车运行速度和轴重的提高，其产品在设计过程中所要满足的疲劳强度条件也变得愈发严苛。
本文围绕重载铁路货车焊接结构的疲劳评估问题，采用AAR标准结合名义应力法对焊缝寿命进行预测，可以为我国重载铁路货车车体性能及其焊接结构疲劳评估提供有价值的参考。
关键词: 重载铁路货车; AAR标准; 焊缝疲劳寿命评估Finite element analysis of fatigue of a heavy haul railway freight carAbstract: With the improvement of the running speed and axle loadof railway freight cars, the fatigue strength conditions to be met in the design process of their products have become more and more stringent. Focusing on the fatigue evaluation of welded structure of heavy haul railway freight car, this paper uses AAR standard combined with nominal stress method to predict the weld life, which can provide a valuable reference for the fatigue evaluation of body performanceand welded structure of heavy haul railway freight car in China.Key words:Heavy haul railway freight car; AAR standard; Weld fatigue life assessment0引言疲劳是指材料结构在应力和应变的反复作用下性能逐步劣化，也是铁路货车主要的破坏形式之一[1]。

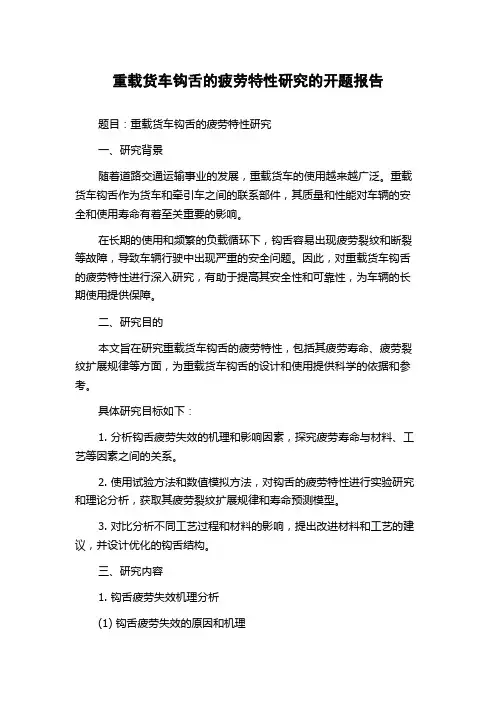

重载货车钩舌的疲劳特性研究的开题报告题目：重载货车钩舌的疲劳特性研究一、研究背景随着道路交通运输事业的发展，重载货车的使用越来越广泛。
重载货车钩舌作为货车和牵引车之间的联系部件，其质量和性能对车辆的安全和使用寿命有着至关重要的影响。
在长期的使用和频繁的负载循环下，钩舌容易出现疲劳裂纹和断裂等故障，导致车辆行驶中出现严重的安全问题。
因此，对重载货车钩舌的疲劳特性进行深入研究，有助于提高其安全性和可靠性，为车辆的长期使用提供保障。
二、研究目的本文旨在研究重载货车钩舌的疲劳特性，包括其疲劳寿命、疲劳裂纹扩展规律等方面，为重载货车钩舌的设计和使用提供科学的依据和参考。
具体研究目标如下：1. 分析钩舌疲劳失效的机理和影响因素，探究疲劳寿命与材料、工艺等因素之间的关系。
2. 使用试验方法和数值模拟方法，对钩舌的疲劳特性进行实验研究和理论分析，获取其疲劳裂纹扩展规律和寿命预测模型。
3. 对比分析不同工艺过程和材料的影响，提出改进材料和工艺的建议，并设计优化的钩舌结构。
三、研究内容1. 钩舌疲劳失效机理分析(1) 钩舌疲劳失效的原因和机理(2) 钩舌疲劳失效的影响因素(3) 疲劳裂纹扩展的规律和影响因素2. 实验研究和数据处理(1) 钩舌的疲劳试验和数据采集(2) 数据处理和分析方法(3) 寿命预测模型的建立和优化3. 数值模拟方法研究(1) 钩舌的有限元模型的建立和验证(2) 疲劳裂纹扩展的数值模拟方法和技术(3) 数值分析结果与试验结果的比较和分析四、研究意义本研究可为重载货车钩舌的设计、工艺优化、材料选择和使用提供重要参考依据，具有指导意义和实用价值。
同时也为轻量化设计提供一定的理论依据，有助于提高重载货车的经济效益和安全性。
五、研究方法本研究采用实验和数值模拟相结合的方法进行分析，通过对钩舌的疲劳特性进行试验和数值模拟分析，实现对其疲劳寿命、疲劳裂纹扩展规律等方面的研究。
实验部分将选取不同材料和工艺的钩舌进行疲劳试验，对试验数据进行处理和分析。

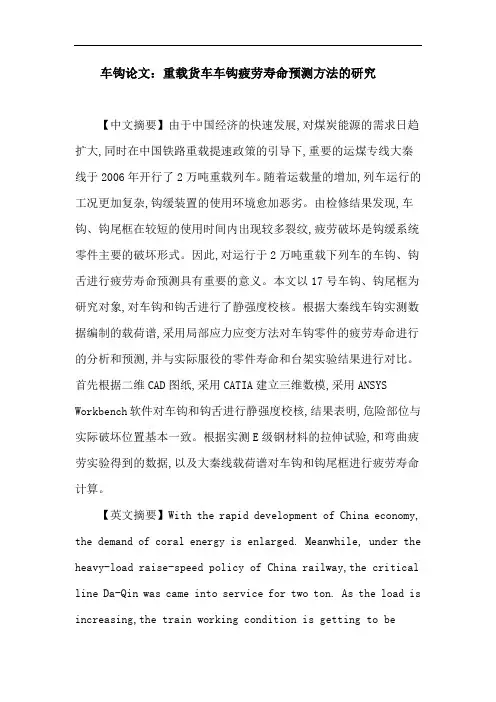

车钩论文：重载货车车钩疲劳寿命预测方法的研究【中文摘要】由于中国经济的快速发展,对煤炭能源的需求日趋扩大,同时在中国铁路重载提速政策的引导下,重要的运煤专线大秦线于2006年开行了2万吨重载列车。
随着运载量的增加,列车运行的工况更加复杂,钩缓装置的使用环境愈加恶劣。
由检修结果发现,车钩、钩尾框在较短的使用时间内出现较多裂纹,疲劳破坏是钩缓系统零件主要的破坏形式。
因此,对运行于2万吨重载下列车的车钩、钩舌进行疲劳寿命预测具有重要的意义。
本文以17号车钩、钩尾框为研究对象,对车钩和钩舌进行了静强度校核。
根据大秦线车钩实测数据编制的载荷谱,采用局部应力应变方法对车钩零件的疲劳寿命进行的分析和预测,并与实际服役的零件寿命和台架实验结果进行对比。
首先根据二维CAD图纸,采用CATIA建立三维数模,采用ANSYS Workbench软件对车钩和钩舌进行静强度校核,结果表明,危险部位与实际破坏位置基本一致。
根据实测E级钢材料的拉伸试验,和弯曲疲劳实验得到的数据,以及大秦线载荷谱对车钩和钩尾框进行疲劳寿命计算。
【英文摘要】With the rapid development of China economy, the demand of coral energy is enlarged. Meanwhile, under the heavy-load raise-speed policy of China railway,the critical line Da-Qin was came into service for two ton. As the load is increasing,the train working condition is getting to becomplicated and the usage condition of coupler and draft system is worse. According to the examiner and repair result of coupler and yoke, cracks appears in short time,and fatigue break is the main damage form. So it is important to study the fatigue life of the coupler and yoke that working less than two ton load.The study object of this paper is 17-type coupler and yoke, and checks their static strength. Using the load spectrum draw from the actual data measured on the coupler of Da-Qin Line, the crack life of them computed by using local stress-strain method. Then compare the analysis result with the actual work coupler crack and the experiment result.Firstly, establish the 3D models refer to the 2D drawings using CATIA, and analyze the static strength of the coupler and the yoke using ANSYS Workbench software. The consequence suggests that critical sites endure bigger stress is in accordance with the real broken spot. Use the experiment data of grade E steel and the Da-Qin line load spectrum, the fatigue life of coupler and yoke is computed.【关键词】车钩疲劳寿命 FEA FE-SAFE【英文关键词】coupler fatigue life FEA FE-SAFE【目录】重载货车车钩疲劳寿命预测方法的研究摘要5-6ABSTRACT6第一章绪论9-20 1.1 选题背景9-10 1.2 国内外研究发展现状10-14 1.2.1 国内研究现状10-12 1.2.2 国外研究现状12-14 1.3 软件简介14-18 1.3.1 ANSYS Workbench 软件14-16 1.3.2 FE-SAFE 软件16-18 1.4 论文的主要工作18-20第二章车钩检修状况调查20-27 2.1 大秦铁路货车车钩的基本情况20 2.2 检修结果统计20-23 2.3 钩体裂纹产生位置以及原因分析23-26 2.3.1 尾销孔23-24 2.3.2 钩头内的牵引台24-25 2.3.3 钩头钩耳外缘25-26 2.4 本章小结26-27第三章车钩材料试验及数据处理27-40 3.1 E 级钢简介27 3.2 应力-寿命（S-N）关系27-30 3.3 E 级钢静力拉伸试验30-34 3.4 E 级钢应力-应变关系34-35 3.5 应变-寿命关系35-37 3.6 FE-SAFE 中的 Brown Miller 算法37-39 3.7 本章小结39-40第四章车钩静强度分析40-51 4.1 有限单元法基本概念40-43 4.1.1 有限元方法原理40 4.1.2 有限元方法一般程序40-41 4.1.3 有限元方法的特点41 4.1.4 有限元方法的发展趋势41-43 4.2 车钩三维实体模型的建立43-44 4.3 车钩静强度分析44-50 4.3.1 钩体静强度分析46-48 4.3.2 钩舌静强度分析48-50 4.4 本章小结50-51第五章车钩疲劳寿命估算51-67 5.1 疲劳的基本概念51-53 5.1.1 疲劳的基本含义51 5.1.2 疲劳寿命51-52 5.1.3 疲劳的分类52 5.1.4 疲劳破坏的三个阶段52-53 5.1.5 疲劳破坏的特征53 5.2 局部应力应变法估算钩体疲劳寿命53-62 5.2.1 疲劳寿命的影响因素54-57 5.2.2 载荷谱的确定57 5.2.3 疲劳强度降低系数选择57-58 5.2.4 疲劳损伤累计方法58-59 5.2.5 车钩疲劳仿真在fe-safe 中的实现59-62 5.3 车钩台架试验及结果分析62-66 5.3.1 钩体疲劳强度分析63-64 5.3.2 钩舌疲劳强度分析64-66 5.4 本章小结66-67第六章结论与展望67-69参考文献69-73致谢73-74攻读硕士学位期间已发表或录用的论文74【备注】索购全文在线加好友QQ：139938848同时提供论文写作一对一指导和论文发表委托服务。

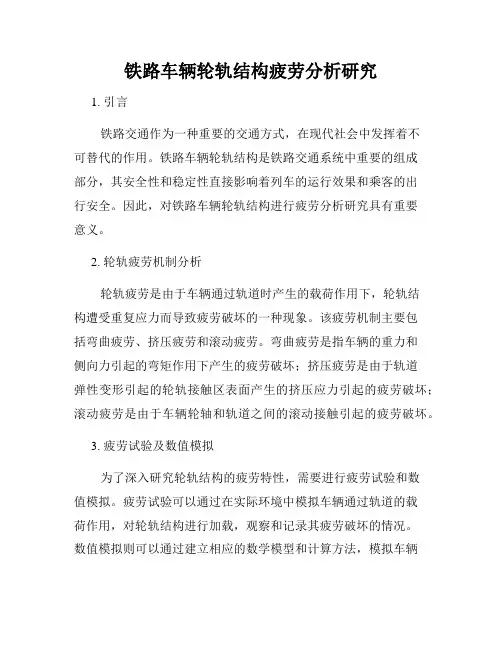

铁路车辆轮轨结构疲劳分析研究1. 引言铁路交通作为一种重要的交通方式，在现代社会中发挥着不可替代的作用。
铁路车辆轮轨结构是铁路交通系统中重要的组成部分，其安全性和稳定性直接影响着列车的运行效果和乘客的出行安全。
因此，对铁路车辆轮轨结构进行疲劳分析研究具有重要意义。
2. 轮轨疲劳机制分析轮轨疲劳是由于车辆通过轨道时产生的载荷作用下，轮轨结构遭受重复应力而导致疲劳破坏的一种现象。
该疲劳机制主要包括弯曲疲劳、挤压疲劳和滚动疲劳。
弯曲疲劳是指车辆的重力和侧向力引起的弯矩作用下产生的疲劳破坏；挤压疲劳是由于轨道弹性变形引起的轮轨接触区表面产生的挤压应力引起的疲劳破坏；滚动疲劳是由于车辆轮轴和轨道之间的滚动接触引起的疲劳破坏。
3. 疲劳试验及数值模拟为了深入研究轮轨结构的疲劳特性，需要进行疲劳试验和数值模拟。
疲劳试验可以通过在实际环境中模拟车辆通过轨道的载荷作用，对轮轨结构进行加载，观察和记录其疲劳破坏的情况。
数值模拟则可以通过建立相应的数学模型和计算方法，模拟车辆通过轨道时的应力分布、受力情况和轮轨接触的变化，以预测轮轨结构的疲劳寿命。
4. 疲劳寿命评估方法疲劳寿命评估是研究轮轨结构疲劳分析的重要内容。
常用的评估方法包括基于滚动接触疲劳理论的Wöhler曲线方法和基于应力范围的Palmgren-Miner疲劳损伤累积法。
Wöhler曲线方法通过实验获得不同载荷下的疲劳寿命数据，根据统计学原理建立疲劳寿命曲线，以预测轮轨结构在不同工况下的疲劳寿命。
Palmgren-Miner疲劳损伤累积法则则通过计算每个应力循环对应的疲劳寿命损伤分数，累加所有应力循环的损伤分数，以评估轮轨结构的疲劳寿命。
5. 疲劳分析中的参数考虑在进行轮轨疲劳分析时，需要考虑一系列参数对疲劳寿命的影响。
其中包括车辆质量、速度、载荷分布情况、轨道几何形状、轨道材料等因素。
车辆质量和速度的大小直接影响轮轨结构受力情况和疲劳破坏的可能性；载荷分布情况主要包括垂向载荷和侧向载荷，不同的载荷分布对疲劳寿命的影响也不同；轨道几何形状和轨道材料的选择和使用直接影响轮轨接触的情况和疲劳寿命。

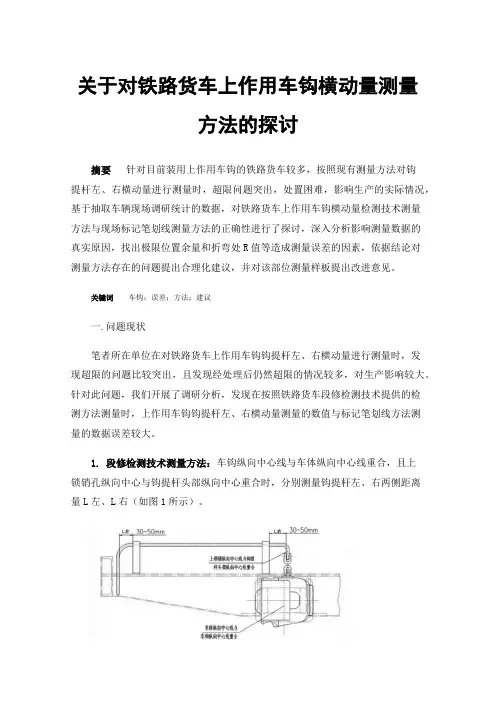

关于对铁路货车上作用车钩横动量测量方法的探讨摘要针对目前装用上作用车钩的铁路货车较多，按照现有测量方法对钩提杆左、右横动量进行测量时，超限问题突出，处置困难，影响生产的实际情况，基于抽取车辆现场调研统计的数据，对铁路货车上作用车钩横动量检测技术测量方法与现场标记笔划线测量方法的正确性进行了探讨，深入分析影响测量数据的真实原因，找出极限位置余量和折弯处R值等造成测量误差的因素，依据结论对测量方法存在的问题提出合理化建议，并对该部位测量样板提出改进意见。
关键词车钩；误差；方法；建议一.问题现状笔者所在单位在对铁路货车上作用车钩钩提杆左、右横动量进行测量时，发现超限的问题比较突出，且发现经处理后仍然超限的情况较多，对生产影响较大。
针对此问题，我们开展了调研分析，发现在按照铁路货车段修检测技术提供的检测方法测量时，上作用车钩钩提杆左、右横动量测量的数值与标记笔划线方法测量的数据误差较大。
1. 段修检测技术测量方法：车钩纵向中心线与车体纵向中心线重合，且上锁销孔纵向中心与钩提杆头部纵向中心重合时，分别测量钩提杆左、右两侧距离量L左、L右（如图1所示）。
图12. 标记笔划线测量方法：车钩纵向中心线与车体纵向中心线重合，且上锁销孔纵向中心与钩提杆头部纵向中心重合时，在左、右钩提杆座外侧用标记笔进行标记，然后将钩提杆向左推到极限，在左侧钩提杆座外侧用标记笔标记，测量左侧标记距离L左；同样将钩体杆向右推到极限，在右侧钩提杆座外侧用标记笔标记，测量右侧标记距离L右（如图2所示）。
图2我们随机抽取10辆C64K型敞车，按上述两种方法对一、二位钩提杆横动量分别进行了测量，得出结果如下：表1测量数值对比统计表从表1可以看出，两种方法测量的数值差距比较明显，且检测技术方法测量的数值与标准值（30-50mm）存在较大误差，钩提杆左侧横动量超限较多，而划线方法测量与标准值基本接近。
通过深入分析，我们发现采用检测技术方法测量时，无论左侧还是右侧，当钩提杆推到极限值时，其端部内侧并不能与钩提杆座实现零距离贴靠，而是存在一定余量。
