负载敏感型比例多路阀工作原理介绍演示文稿

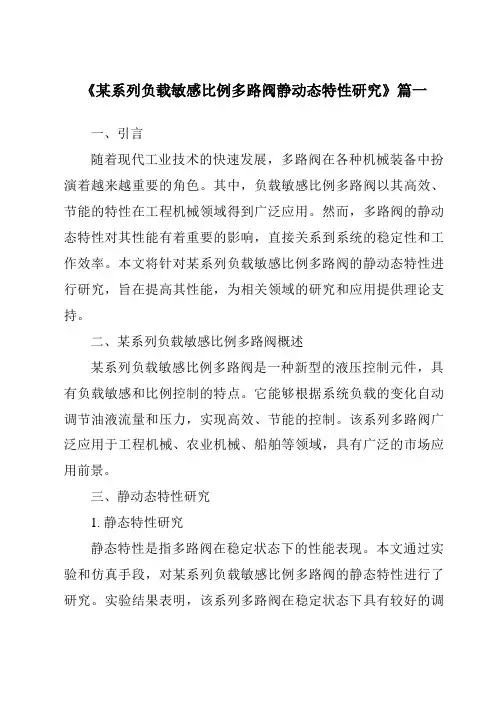

《某系列负载敏感比例多路阀静动态特性研究》篇一一、引言随着现代工业技术的快速发展，多路阀在各种机械装备中扮演着越来越重要的角色。

其中，负载敏感比例多路阀以其高效、节能的特性在工程机械领域得到广泛应用。

然而，多路阀的静动态特性对其性能有着重要的影响，直接关系到系统的稳定性和工作效率。

本文将针对某系列负载敏感比例多路阀的静动态特性进行研究，旨在提高其性能，为相关领域的研究和应用提供理论支持。

二、某系列负载敏感比例多路阀概述某系列负载敏感比例多路阀是一种新型的液压控制元件，具有负载敏感和比例控制的特点。

它能够根据系统负载的变化自动调节油液流量和压力，实现高效、节能的控制。

该系列多路阀广泛应用于工程机械、农业机械、船舶等领域，具有广泛的市场应用前景。

三、静动态特性研究1. 静态特性研究静态特性是指多路阀在稳定状态下的性能表现。

本文通过实验和仿真手段，对某系列负载敏感比例多路阀的静态特性进行了研究。

实验结果表明，该系列多路阀在稳定状态下具有较好的调节性能和负载适应性，能够根据系统负载的变化自动调节油液流量和压力，保持系统的稳定运行。

2. 动态特性研究动态特性是指多路阀在动态变化过程中的性能表现。

本文通过建立数学模型和仿真分析，对某系列负载敏感比例多路阀的动态特性进行了研究。

仿真结果表明，该系列多路阀在动态变化过程中具有较好的响应速度和稳定性，能够快速适应系统负载的变化，保持系统的稳定运行。

四、影响因素分析影响某系列负载敏感比例多路阀静动态特性的因素较多，主要包括以下几个方面：1. 液压系统的工作压力和流量；2. 多路阀的结构参数和材料性能；3. 系统的工作环境和温度等因素。

针对这些影响因素，本文进行了深入的分析和研究，提出了相应的优化措施，旨在提高多路阀的静动态特性。

五、优化措施及效果针对某系列负载敏感比例多路阀的静动态特性，本文提出了以下优化措施：1. 优化液压系统的工作压力和流量，提高系统的稳定性和工作效率；2. 优化多路阀的结构参数和材料性能，提高多路阀的耐久性和可靠性；3. 改善系统的工作环境和温度等因素，降低多路阀的故障率。

B77001，概述负载敏感原理可以用于液压系统的全部控制;在这些液压系统中,其主要目的是能够与其变化的负载无关地控制执行元件的流量.该流量应当保持恒定,或是按照一个任意的比例控制信号以最小的滞后进行变化.这就是需要一个控制机构(三通流量调节阀),使流量在工作期间与变化的负载持续地匹配;该控制机构的一侧持续地作用着的负载信号和一个弹簧力,另一侧作用着系统压力.这种方法只是根据负载的情况将泵的剩余压力(控制压差P)与弹簧力互相作用,从而确定了三通流量调节阀阀芯的浮动位置。

当通往执行元件的流量通过动作滑阀的节流口时,就会产生一个所需要的与弹簧力平衡的剩余压力.三通流量调节阀阀芯随着节流口面积变化而变化,用这种方法来改变旁通回油箱的流量.液压系统基本上有三种不同的供油方式:1.恒压系统(节流控制)该系统使用一个定量泵,用供油节流②的方法进行.多余的流量通过限压阀④旁通回油箱;泵总是在溢流压力下工作.2.恒流量系统该系统由一台定量①供油.通往执行元件的流量由三通流量调节阀⑥决定:三通流量调节阀阀芯的位置由可调节流孔⑤处的控制压差P确定.多余的流量直接通过三通流量调节阀⑥中的通道返回油箱.泵总是在执行元件的压力加上控制压差P下工作.3.变量泵系统该系统使用一台变量泵⑦,在可调节流孔⑤处产生的控制压差P影响着组合式压力/流量控制器⑧;该控制器有作用于泵的调节装置⑨.于是,泵就调整到它只提供所需大流量(执行元件所需流量+泄漏量),并且总是在执行元件压力加控制压差P下运转.与恒压系统⑴相比较,恒流量系统⑵,具有较少的内部损失.通往执行元件的流量越接近供油流量,损失也就越小.如果采用恒压系统,所有多余的流量将通过系统的限压阀4返回油箱,因而泵总是在全负荷下运转.与以上两种系统相比,变量泵系统的效率更高,因为避免了多余的流量.该系统的效率主要取决于泵的效率.通常,三通流量调节阀的控制压差P(大约10bar)小于其他种类的组合压力/流量调节方式的控制压差P(大约15bar)。

比例多路阀的工作原理嘿，朋友们！今天咱来唠唠比例多路阀的工作原理。

你说这比例多路阀啊，就像是个神奇的交通指挥官！想象一下，在一个复杂的液压系统里，有好多条油路就像一条条繁忙的街道，各种液压油就像来来往往的车辆。

而比例多路阀呢，就是站在路口中央，有条不紊地指挥着这些“车辆”的流向和流量。

它是怎么做到的呢？其实啊，比例多路阀里面有很多精巧的结构。

就好比它有很多个“关卡”，可以根据需要灵活地打开或关闭，来决定液压油该往哪里走。

而且啊，它还特别聪明，能精确地控制液压油的流量呢！这就好像是一个很会把握分寸的交警，能让车辆有序地通过路口，既不会堵塞，也不会过于稀疏。

比如说，当我们需要某个执行元件动作快一点，比例多路阀就能让更多的液压油快速地流向它，就像给这个元件加了把劲，让它能迅速行动起来。

要是需要动作慢一点呢，它也能恰到好处地控制流量，让一切都稳稳当当的。

你说这神奇不神奇？它就像是一个幕后的大功臣，默默地工作着，却能让整个液压系统高效有序地运行。

没有它的精准指挥，那可就乱套啦！再想想看，如果比例多路阀出了问题，那不就像是交通指挥官突然犯迷糊了，那整个系统不就瘫痪啦？所以啊，对比例多路阀可得好好爱护和保养呢。

而且啊，不同的比例多路阀还有不同的特点和适用场合呢！就像不同的交警有不同的指挥风格一样。

有些适合大工程，有些适合小设备，各有各的厉害之处。

咱在使用的时候可得了解清楚它的脾气和习性，这样才能让它发挥出最大的作用呀！可别小瞧了这个小小的比例多路阀，它可是有着大大的能量呢！它能让那些庞大的机械乖乖听话，按照我们的要求精确地工作。

总之呢，比例多路阀就是液压系统里不可或缺的重要角色，它的工作原理虽然看似复杂，但只要我们用心去理解，就会发现它其实也挺有趣的嘛！它就像一个默默奉献的小英雄，为我们的各种机械和设备保驾护航，让它们能顺利地工作，为我们的生活和生产带来便利。

所以啊，我们可得好好珍惜和利用它呀！。

负载敏感多路阀工作原理负载敏感多路阀（Load Sensitive Multiple Valve）是一种常见的液压传动元件，它可以根据系统的负载情况自动调节液压流量和压力。

它主要应用于液压系统中，可以有效地控制和调节工作装置的运动速度，提高系统的工作效率。

负载敏感多路阀的工作原理是基于流量和压力的反馈控制。

它由多个节点和一个控制器组成。

每个节点都有一个单向或双向阀门，用于控制液压流量和压力。

控制器通过感知系统的负载情况，通过调节阀门的开关状态，以达到控制液压流量和压力的目的。

当负载敏感多路阀工作时，首先需要测量系统的负载情况。

这可以通过安装传感器来实现，传感器可以测量液体的流速、压力和温度等参数。

这些数据将传输给控制器，控制器将分析这些数据并根据负载情况做出相应的调节。

根据系统的负载情况，控制器会判断是否需要增加或减少液压流量。

当系统负载较小时，控制器会适当地增加阀门的开度，以增加液压流量。

当系统负载较大时，控制器会相应地减少阀门的开度，以减少液压流量。

这样，就可以在不同的负载情况下保持适当的液压流量，以达到最佳工作状态。

另外，负载敏感多路阀还可以自动调节液压压力。

在系统负载较小的情况下，控制器会增加阀门的压力限制，以增加液压压力。

而在系统负载较大的情况下，控制器会减小阀门的压力限制，以减少液压压力。

这样，就可以在不同的负载情况下保持适当的液压压力，以确保系统的安全和稳定运行。

负载敏感多路阀还可以通过组合和联动控制多个阀门，以实现更复杂的液压系统控制。

通过调节不同阀门的开关状态和流量限制，可以精确控制工作装置的运动速度和位置。

总之，负载敏感多路阀通过感知系统的负载情况，自动调节液压流量和压力，从而提高液压系统的工作效率。

它是现代液压系统中不可或缺的重要元件，广泛应用于工程机械、农业机械、船舶等领域。

随着科技的不断进步，负载敏感多路阀将进一步发展和应用，为更多行业带来更高效、更安全的液压系统。

在现代工程领域，负载敏感多路阀扮演着举足轻重的角色。

B77001，概述负载敏感原理可以用于液压系统的全部控制;在这些液压系统中,其主要目的是能够与其变化的负载无关地控制执行元件的流量.该流量应当保持恒定,或是按照一个任意的比例控制信号以最小的滞后进行变化.这就是需要一个控制机构(三通流量调节阀),使流量在工作期间与变化的负载持续地匹配;该控制机构的一侧持续地作用着的负载信号和一个弹簧力,另一侧作用着系统压力.这种方法只是根据负载的情况将泵的剩余压力(控制压差P)与弹簧力互相作用,从而确定了三通流量调节阀阀芯的浮动位置。

当通往执行元件的流量通过动作滑阀的节流口时,就会产生一个所需要的与弹簧力平衡的剩余压力.三通流量调节阀阀芯随着节流口面积变化而变化,用这种方法来改变旁通回油箱的流量.液压系统基本上有三种不同的供油方式:1.恒压系统(节流控制)该系统使用一个定量泵,用供油节流②的方法进行.多余的流量通过限压阀④旁通回油箱;泵总是在溢流压力下工作.2.恒流量系统该系统由一台定量①供油.通往执行元件的流量由三通流量调节阀⑥决定:三通流量调节阀阀芯的位置由可调节流孔⑤处的控制压差P确定.多余的流量直接通过三通流量调节阀⑥中的通道返回油箱.泵总是在执行元件的压力加上控制压差P下工作.3.变量泵系统该系统使用一台变量泵⑦,在可调节流孔⑤处产生的控制压差P影响着组合式压力/流量控制器⑧;该控制器有作用于泵的调节装置⑨.于是,泵就调整到它只提供所需大流量(执行元件所需流量+泄漏量),并且总是在执行元件压力加控制压差P下运转.与恒压系统⑴相比较,恒流量系统⑵,具有较少的内部损失.通往执行元件的流量越接近供油流量,损失也就越小.如果采用恒压系统,所有多余的流量将通过系统的限压阀4返回油箱,因而泵总是在全负荷下运转.与以上两种系统相比,变量泵系统的效率更高,因为避免了多余的流量.该系统的效率主要取决于泵的效率.通常,三通流量调节阀的控制压差P(大约10bar)小于其他种类的组合压力/流量调节方式的控制压差P(大约15bar)。

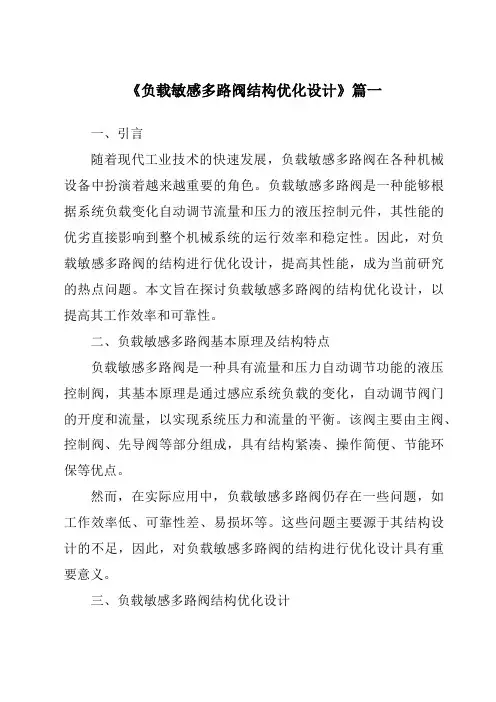

《负载敏感多路阀结构优化设计》篇一一、引言随着现代工业技术的快速发展，负载敏感多路阀在各种机械设备中扮演着越来越重要的角色。

负载敏感多路阀是一种能够根据系统负载变化自动调节流量和压力的液压控制元件，其性能的优劣直接影响到整个机械系统的运行效率和稳定性。

因此，对负载敏感多路阀的结构进行优化设计，提高其性能，成为当前研究的热点问题。

本文旨在探讨负载敏感多路阀的结构优化设计，以提高其工作效率和可靠性。

二、负载敏感多路阀基本原理及结构特点负载敏感多路阀是一种具有流量和压力自动调节功能的液压控制阀，其基本原理是通过感应系统负载的变化，自动调节阀门的开度和流量，以实现系统压力和流量的平衡。

该阀主要由主阀、控制阀、先导阀等部分组成，具有结构紧凑、操作简便、节能环保等优点。

然而，在实际应用中，负载敏感多路阀仍存在一些问题，如工作效率低、可靠性差、易损坏等。

这些问题主要源于其结构设计的不足，因此，对负载敏感多路阀的结构进行优化设计具有重要意义。

三、负载敏感多路阀结构优化设计针对负载敏感多路阀存在的问题，本文提出以下结构优化设计：1. 主阀优化设计：主阀是负载敏感多路阀的核心部件，其性能直接影响到整个阀的工作效率。

因此，优化主阀的结构设计，提高其密封性能和耐磨性能，是提高阀工作效率和可靠性的关键。

具体而言，可以采用高性能的密封材料和表面处理技术，提高主阀的密封性能；同时，优化主阀的结构布局，减轻其质量，提高其耐磨性能。

2. 控制阀优化设计：控制阀是负载敏感多路阀的调节部件，其性能直接影响到阀的调节精度和响应速度。

因此，优化控制阀的结构设计，提高其调节精度和响应速度，是提高阀整体性能的重要措施。

具体而言，可以优化控制阀的流道设计，减小流阻，提高流速；同时，采用先进的控制算法，实现精确的流量和压力控制。

3. 先导阀优化设计：先导阀是负载敏感多路阀的感应部件，其性能直接影响到阀对系统负载的感应速度和准确性。

因此，优化先导阀的结构设计，提高其感应速度和准确性，是提高阀整体性能的关键。

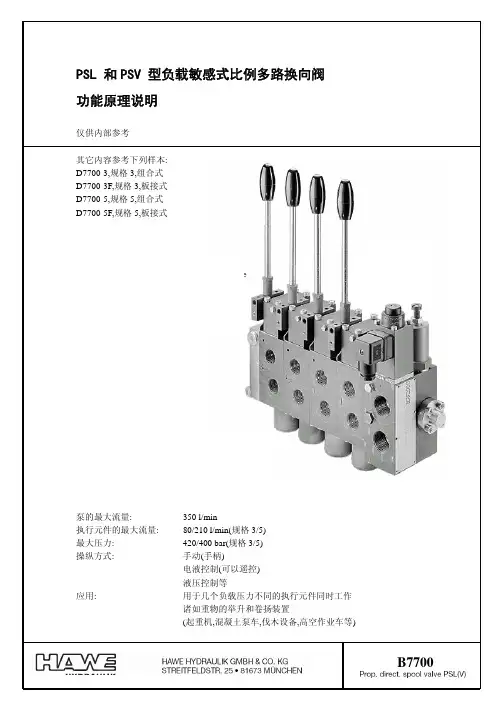

负载敏感型比例多路阀工作原理介绍负载敏感型比例多路阀工作原理介绍2012-12-3PSL 和PSV比例多路阀产品介绍PSV 552/220-3-42 H 80/80 /D 2-32 H 40/40 /D 2-32 H 40/40 /D 2-32 H 25/25 C100 /D 2-E 1一运左星轮右星轮喷雾泵介绍的内容提纲 1 构造组成2 负荷传感多路阀优点3 换向阀的节流阀本质4 负荷信号的取得---梭阀作用5 三通流量阀原理6 两通流量阀原理7 对两通流量阀的多种控制 8 效率比较9 PSV 阀与V30D 的配合方案构造结构组成（一）结构组成（二）原理构成1 换向阀的节流作用；2 压力传递—多执行机构压力信号的收集与逻辑比较，选高前递；3 三通流量阀工作原理—由头板的差压溢流阀实现，定量泵用阀（PSL ）的配置；4 两通流量阀工作原理—由换向阀片（52…、55…、32…、42…）的定差减压阀实现，复合动作要求时选用，而且控制更精准；5 两通流量阀的其他作用:限压、限位、比例压力控制。

负荷传感多路阀优点1 实现与负载变化无关的速度控制；3 有减振作用，提高系统平稳性； 4 操作稳定，微动性能好；5 压力适应，换向阀片按需取油，在变量泵系统节能效果特别好；6高集成性，模块设计，片式组装，节约安装空间，减轻整化机重量。

换向阀的节流阀本质换向阀的节流阀本质2012-12-3PSL 和PSV 比例多路阀产品介绍阀芯中位时，有一定的掩盖量通常型机能：、、口中位截止阀芯移动：口几乎接通口，口几乎接通口阀芯阀芯阀芯移动：口接通口，开口为；口接通口，开口为接通口、接通口前阀芯的移动接通口、接通口，开口逐步增大即将开口位置开口开口负荷信号的产生：---中位时负荷信号回零；换向时取工作压力负荷压力传递过程-梭阀的作用（1）2012-12-3PSL 和PSV 比例多路阀产品介绍负荷压力传递过程-梭阀的作用（1）负荷压力传递过程-梭阀的作用（2）三通流量阀工作原理（1）---其本质为定差溢流阀结构三通流量阀工作原理（1）---其本质为定差溢流阀结构三通流量控制阀工作原理（2） ---弹簧的作用压力2012-12-3PSL 和PSV 比例多路阀产品介绍三通流量控制阀工作原理（2）---弹簧的作用压力三通流量控制阀工作原理（3）---简化的系统草图 2012-12-3PSL 和PSV 比例多路阀产品介绍三通流量控制阀工作原理（3）---简化的系统草图三通流量控制阀工作原理（4） ---流量稳定理论基础三通阀弹簧压力阀芯开口面积P A C Q =Q -通流量C -流量系数（基本恒定，与设计有关） A 阀芯开口面积 -实际通流面积ΔP 三通阀弹簧压力 -流量控制弹簧三通流量控制阀在定量泵系统中作用没有换向阀工作时把泵油泄掉；有换向阀工作时，保持泵油压力与负荷压力的压差恒定，压力适应；换向阀片不带两通阀时此压差直接起控制流量的作用，流量仅由换向阀开口大小决定；多余流量由三通阀分流回油箱。

《某系列负载敏感比例多路阀静动态特性研究》篇一一、引言在液压传动系统中，负载敏感比例多路阀是一种重要的控制元件，其性能的优劣直接影响到整个系统的运行效果。

本文以某系列负载敏感比例多路阀为研究对象，对其静动态特性进行深入研究，旨在为该系列阀的设计、制造和应用提供理论依据。

二、负载敏感比例多路阀概述负载敏感比例多路阀是一种能够根据系统负载变化自动调节流量和压力的液压控制阀。

它具有结构紧凑、响应迅速、节能环保等优点，广泛应用于工程机械、农业机械、船舶、航空航天等领域。

三、静特性研究1. 理论分析静特性是指负载敏感比例多路阀在静态条件下的输入与输出关系。

通过对阀门的结构、材料、尺寸等参数进行分析，建立数学模型，对阀门的静特性进行理论预测。

2. 实验研究为了验证理论分析的准确性，我们进行了实验研究。

通过改变输入信号，测量阀门的输出响应，得到阀门在不同工况下的静特性曲线。

实验结果表明，该系列阀门具有良好的静态性能，能够准确响应输入信号。

四、动特性研究1. 动态模型建立动特性是指负载敏感比例多路阀在动态条件下的响应特性。

通过分析阀门的流体动力学特性、弹性模量、阻尼比等参数，建立阀门的动态数学模型。

2. 仿真分析利用仿真软件对阀门的动态特性进行仿真分析，观察阀门在不同输入信号下的动态响应过程。

仿真结果表明，该系列阀门具有良好的动态性能，能够快速响应系统负载变化。

五、影响因素分析除了阀门本身的性能外，外界因素也会对阀门的静动态特性产生影响。

本文分析了温度、压力、流速等因素对阀门性能的影响，为阀门的实际应用提供了参考依据。

六、结论通过对某系列负载敏感比例多路阀的静动态特性进行研究，我们得出以下结论：1. 该系列阀门具有良好的静态性能和动态性能，能够准确响应系统负载变化。

2. 阀门的性能受多种因素影响，如温度、压力、流速等。

在实际应用中，需要根据具体情况进行综合考虑。

3. 本研究为该系列阀的设计、制造和应用提供了理论依据，有助于提高液压传动系统的运行效果和节能环保水平。

负载敏感多路阀工作原理负载敏感多路阀（Load Sensitive Multiport Valve）是一种可以根据负载变化自动调节流量的阀门。

它在液压系统中具有重要作用，可以有效地平衡流体的压力，降低系统的能量消耗，提高系统的响应速度和稳定性。

负载敏感多路阀由阀体、阀芯、弹簧、调节阀、负载敏感元件等组成。

当液压系统中有负载变化时，负载敏感元件会感知负载的变化，并通过调节阀控制阀芯的移动，进而改变液压系统的流量。

具体工作原理如下：当液压系统中没有负载作用时，阀芯处于初始位置，流体通过阀体的中心通道直接流过，不受阀芯控制，流量较大。

同时，弹簧的压力将阀芯保持在初始位置。

当液压系统中有负载作用时，负载敏感元件会感知到负载的变化。

如果负载增加，负载敏感元件会发出信号，通过调节阀补充液压系统中的压力。

增加液压系统中的压力可以推动阀芯的运动。

阀芯的运动会改变阀体中通道的截面积，从而改变液体的流量。

负载敏感多路阀会根据负载的变化，自动调整阀芯的位置，控制液体的流量。

当液压系统中的负载减少时，负载敏感元件会感知到负载的变化，并通过调节阀降低液压系统中的压力。

降低压力可以使阀芯回到初始位置，恢复到较大的流量状态。

通过以上工作原理，负载敏感多路阀可以根据负载的变化自动调节流量，从而使液压系统能够更好地适应实际的工作状态。

它可以实时监测负载的变化，并迅速响应，及时调整流量，平衡系统的压力，提高系统的工作效率和稳定性。

负载敏感多路阀在液压系统中的应用非常广泛。

例如，在挖掘机、起重机、农机等大型设备中，负载敏感多路阀可以根据负载变化，精确控制液压系统的流量，从而实现平稳的工作，减少能量消耗，延长设备的使用寿命。

负载敏感多路阀的工作原理简单而可靠，它通过监测负载的变化，自动调节流量，提高了液压系统的工作效率和稳定性。

同时，它还可以降低系统的能源消耗，节约成本。

因此，负载敏感多路阀在液压系统中具有重要作用，为现代工程机械的发展提供了有力的支撑。

德国哈威（HAWE）PSL型比例多路阀基本工作原理该阀为负载感应工作阀片，含二通压力补偿定差减压阀，负载感应梭阀，安全溢流阀，电磁溢流阀，比例减压阀。

通常，工作阀片成组配置，进口阀块内置三通压力补偿旁通溢流阀（逻辑元件，当多路阀停止操作，且各阀均在中位时，该阀则以补偿压力（6-·12BAR）旁通主油路流量。

当某一阀工作时，该阀在负载压力作用下旁通口减少，根据负载压力提供所需的流量。

负载感应梭阀：负载感应梭阀将各工作阀片的负载压力传至进口阀块的压力补偿旁通溢流阀。

二通压力补偿定差减压阀：当多个工作片阀同时工作时，负载压力传至该阀的弹簧侧。

此时，通过阀心的负反馈作用,来自动调节节流阀口两端的压力差, 使其基本保持不变。

在其作用下各阀的流量均保持恒定，且不受负载变化的影响。

安全溢流阀：通常用于工作机构极限保护，例如变幅油缸。

电磁溢流阀：用于工作机构的超限保护，例如：起重机的力矩限制，三圈保护等。

比例减压阀：位于工作阀片手拉杆的相对一侧，为直动式比例减压阀，驱动滑阀实现比例换向，注意：直动式比例减压阀的比例换向相对于手动比例换向，微动性能不好，若用于流量控制精度较高的应用，应采用比例伺服驱动配置的工作阀片。

REXROTH, BUCHER, DELTA POWER, SAUER-DANFOSS 均有伺服驱动的比例多路阀。

该阀手动比例多路阀为全负载感应阀和非负载感应混合配置阀组该阀手动比例多路阀为全负载感应阀和非负载感应混合配置阀组，可以实现单支路和多支路同步工作。

左侧第一片阀为进口阀片，从下向上，(1) CP3三通式定差旁通式压力补偿流量阀，（2）RV安全溢流阀, 通常设定为系统最高压力35Mpa，（3）RPM减压阀为工作阀片的比例减压阀提供先导供油（1.5-2.5Mpa），可以看到减压阀下的一条虚线连线两条虚线，并连通每个工作阀片的一对比例减压阀。

工作片阀位于中位不工作时，CP3功能等同于流量旁通控制阀。

《某系列负载敏感比例多路阀静动态特性研究》篇一一、引言在工程机械、农业机械及自动化设备的液压传动系统中，负载敏感比例多路阀起着关键的作用。

它不仅能够实现压力和流量的精确控制，还对系统的静动态特性有着重要影响。

本文将针对某系列负载敏感比例多路阀的静动态特性进行深入研究，旨在为相关产品的设计、制造及优化提供理论支持。

二、某系列负载敏感比例多路阀概述某系列负载敏感比例多路阀是一种新型的液压控制元件，其工作原理基于负载敏感技术和比例控制技术。

该阀具有结构紧凑、操作简便、流量大、响应快、控制精度高等优点，广泛应用于各种液压传动系统。

三、静特性研究1. 实验设备与方法为了研究某系列负载敏感比例多路阀的静特性，我们采用了先进的液压实验台和测试仪器。

通过改变输入信号和负载条件，测量阀的开启压力、流量及压力损失等参数，并绘制相应的曲线图。

2. 实验结果与分析实验结果表明，某系列负载敏感比例多路阀的开启压力稳定，流量与输入信号呈线性关系。

在不同负载条件下，阀的开启压力和流量均能保持较好的稳定性。

此外，该阀的压力损失较小，能够有效降低系统能耗。

四、动特性研究1. 实验设备与方法动特性研究主要关注阀的响应速度和动态稳定性。

我们通过改变输入信号的频率和幅度，观察阀的动态响应过程，并记录相关数据。

同时，利用频域分析方法，对阀的动态特性进行定量评价。

2. 实验结果与分析实验发现，某系列负载敏感比例多路阀具有较快的响应速度和良好的动态稳定性。

在高频和大幅度的输入信号下，阀仍能保持较好的控制精度和稳定性。

这得益于其先进的比例控制技术和优化后的结构设计。

五、结论通过对某系列负载敏感比例多路阀的静动态特性进行研究，我们得出以下结论：1. 该阀具有稳定的开启压力和流量特性，能够满足不同工况下的使用需求。

2. 该阀的压力损失较小，有助于降低系统能耗，提高整体效率。

3. 该阀具有较快的响应速度和良好的动态稳定性，能够适应高频和大幅度的输入信号。

负荷传感式比例多路阀液压工作原理图
说明：
液压油从P点进入,沿实线上行;
竖线上的阀是一个减压阀,给后面的换向联提供控制油;
减压阀后面横着的是减压阀的溢流阀,起保护作用;
减压阀下面那个是卸荷阀,这个阀两端受P口压力和负荷传感压力的联合控制,当后面的换向联的阀芯全部处于中位时,负荷传感的压力是零,这个阀就会在P口压力作用下打开,油泵来的液压油直接返回油箱;这个阀的开口大小是随着负载压力变化的,可以调节返回油箱的流量,反过来,就可以控制负载的动作速度;
卸荷阀的下面是负荷传感压力的溢流阀,也是整个阀组的保护;
最下面的是两位两通的电磁卸荷阀,通电后可以把负荷传感的信号油虚线放回油箱,阀组立刻失去压力,可以起到应急保护作用;就像二楼说的一样;
右面的点划线框内是换向联;
进油口没有细画,应该有一个压力补偿
阀芯上面是两个比例电磁铁,下面是手柄,表示双操作;
阀芯的两侧有两条长竖线,表示阀芯有中间状态,是比例阀;
AB口是工作油口,每个油口都可以反馈回来负载压力虚线,这个功能就叫负荷传感;
右下部是一个梭阀,把各个换向联的负荷传感信号中的最高压力选择出来,送到进油联,控制卸荷阀动作;。

《某系列负载敏感比例多路阀静动态特性研究》篇一一、引言随着现代工业技术的快速发展，液压传动系统在各个领域的应用越来越广泛。

其中，负载敏感比例多路阀作为液压传动系统中的关键部件，其性能的优劣直接影响到整个系统的运行效率和稳定性。

因此，对某系列负载敏感比例多路阀的静动态特性进行研究，对于提高液压传动系统的性能具有重要意义。

二、负载敏感比例多路阀概述负载敏感比例多路阀是一种能够根据负载变化自动调节流量和压力的液压控制阀。

它具有结构紧凑、响应迅速、节能环保等优点，广泛应用于工程机械、农业机械、船舶、航空航天等领域。

三、静动态特性研究方法针对某系列负载敏感比例多路阀的静动态特性研究，主要采用以下方法：1. 建立数学模型：通过分析阀门的结构和工作原理，建立阀门的数学模型，为后续的仿真和实验提供理论依据。

2. 仿真分析：利用计算机仿真软件，对阀门在不同工况下的性能进行仿真分析，预测阀门在实际运行中的表现。

3. 实验研究：通过实验手段，对阀门的静动态特性进行测试，验证数学模型和仿真分析的准确性。

四、静特性研究静特性研究主要针对阀门在静态条件下的性能进行分析。

通过实验和仿真，研究阀门在不同负载下的流量、压力等参数的变化规律，以及阀门对负载的响应速度和稳定性。

同时，还需要分析阀门在不同油液粘度、温度等条件下的性能表现。

五、动特性研究动特性研究主要针对阀门在动态条件下的性能进行分析。

通过实验和仿真，研究阀门在瞬态过程中的流量、压力等参数的变化规律，以及阀门对瞬态负载的响应速度和稳定性。

此外，还需要分析阀门在频繁启闭、正反转等复杂工况下的性能表现。

六、研究结果与分析通过静动态特性研究，可以得到以下结论：1. 某系列负载敏感比例多路阀具有较好的静动态性能，能够满足不同工况下的使用要求。

2. 阀门的流量和压力等参数随负载的变化而自动调节，具有较好的自适应能力。

3. 阀门的响应速度和稳定性较高，能够快速响应瞬态负载和复杂工况。

《负载敏感多路阀结构优化设计》篇一一、引言随着现代工业技术的快速发展，负载敏感多路阀在各种机械设备中扮演着越来越重要的角色。

负载敏感多路阀是一种能够根据系统负载变化自动调节流量和压力的液压控制元件，其性能的优劣直接影响到整个机械系统的运行效率和稳定性。

因此，对负载敏感多路阀的结构进行优化设计，提高其性能，具有重要的现实意义和应用价值。

二、负载敏感多路阀的基本原理与结构负载敏感多路阀是一种具有流量和压力控制功能的液压控制元件，其基本原理是通过感应系统负载的变化，自动调节阀门的开度和流量，以达到最佳的工作状态。

该阀主要由阀体、主阀芯、控制阀芯、弹簧等部件组成。

其中，阀体是整个阀的核心部分，主阀芯和控制阀芯的移动和控制都在其中完成。

三、负载敏感多路阀结构优化设计的必要性尽管现有的负载敏感多路阀在许多场合都表现出了良好的性能，但随着机械设备向着高速、高效、高精度的方向发展，对负载敏感多路阀的性能要求也越来越高。

因此，对负载敏感多路阀的结构进行优化设计，提高其流量、压力和稳定性等性能指标，具有十分重要的意义。

四、负载敏感多路阀结构优化设计的方法针对负载敏感多路阀的结构特点，我们可以从以下几个方面进行优化设计：1. 优化阀体结构设计。

通过改进阀体的流道设计，减少流阻，提高流量的均匀性和稳定性。

同时，优化阀体的材料和制造工艺，提高其强度和耐磨性。

2. 优化主阀芯和控制阀芯的设计。

通过精确计算和仿真分析，确定主阀芯和控制阀芯的最佳形状和尺寸，以提高其响应速度和精度。

同时，采用先进的表面处理技术，提高其耐磨性和抗腐蚀性。

3. 引入智能控制技术。

通过引入传感器和控制器，实现负载敏感多路阀的智能化控制。

根据系统负载的变化，自动调节阀门的开度和流量，以达到最佳的工作状态。

五、负载敏感多路阀结构优化设计的实践应用以某型工程机械的负载敏感多路阀为例，我们采用了上述的优化设计方法，对阀体、主阀芯和控制阀芯等部件进行了改进。

实践表明，经过优化设计后的负载敏感多路阀，具有更高的流量、压力和稳定性等性能指标，有效提高了工程机械的工作效率和稳定性。

负载敏感型比例多路阀介绍提纲一，负载敏感型比例多路阀工作原理❑比例多路阀使用目的❑液压基本工作原理❑PSL型比例多路阀基本工作原理❑负载反馈系统的效率❑PSL型比例多路阀系统的减震二，为什么使用比例多路阀❑无级控制，与负载变化无关❑多缸组合动作，满足多个执行元件同时工作❑提高液压系统效率,减少发热❑有减振要求，对系统平稳性要求高❑高集成性，节约安装空间，减轻整机重量三，液压系统基本工作原理❑压力损失原理❑压力控制阀-溢流阀原理❑流量控制阀-节流阀原理❑流量控制阀-调速阀原理四，管道中的压力损失❑粘性流体在管道内流动时，都要受到与流体方向相反的流体阻力，消耗能量，而以压力反映出来，故称压力损失❑压力损失分为：延程压力损失和局部压力损失五，压力控制阀-溢流阀❑压力控制阀：用来控制液压系统压力的阀❑溢流阀：依靠阀芯的调节作用，可使阀的进口压力不超过或保持调节值❑溢流阀分为：直动式和先导式六，流量控制阀-节流阀❑流量控制阀：用来控制液压系统流量的阀❑节流阀：通过改变节流截面以控制流量的阀❑适用于：负载变化不大或速度稳定性要求不高的场合七，流量控制阀-调速阀❑调速阀的作用是控制执行元件的运动速度不受负载变化影响❑执行元件的运动速度只决定于调速阀的节流开口量的大小。

❑调速阀分为：溢流节流和减压节流八，溢流节流阀❑组成：溢流阀和节流阀并联❑原理：靠定压作用的溢流阀进行压力补偿的流量控制阀❑适用：对速度稳定性要求较高，且功率较大的进油路节流调速系统九，溢流节流阀工作原理❑在相同的压差下，节流口面积越大流量越大。

❑通过三通流量阀保持节流口两端的压差恒定。

❑多余流量由三通阀分流回油箱。

❑节流阀的压差只决定于弹簧力大小。

不受负载影响。

❑该阀有一个进口两个出口也称三通流量控制阀流量计算公式 Q- 通流量 ß - 流量系数（与设计有关）A 阀芯节流面积 -实际通流面积P 弹簧设定压力-流量控制弹簧十，减压节流阀❑组成：减压阀和节流阀串联❑原理：靠定差减压阀来维持节流阀进出油口压差近于恒定❑适用：对负载变化大，运动稳定性高的场合springFeder spool Schieber p A Q //~⨯⨯β十一，两通流量控制阀工作原理❑一般的多路阀中，两组以上的换向阀同时工作，压力油先到负载低的油路。
