感载比例阀工作原理

比例阀基本原理讲解比例阀是一种使用非常广泛的控制阀门，它可按照输入信号的大小来精确调节流量或压力的装置。

比例阀的基本原理是改变阀门开度来控制流量或压力。

比例阀的工作原理可以简单概括为以下几个步骤：1.传感器：比例阀的工作输入信号通常来自传感器。

传感器可以感知流量、压力或其他参数的变化，并将其转化为电信号。

这个电信号的大小和变化反映了控制量的变化情况。

2.控制电路：电信号被传输到比例阀的控制电路中。

控制电路负责根据输入信号的大小，为比例阀提供正确的控制动作。

3.比例阀芯：比例阀芯是比例阀的关键部分，它通过控制开度来调节流量或压力。

比例阀芯通常由一对相互作用的阀座和阀芯构成，阀芯上带有一些控制孔。

当阀芯打开或关闭时，这些控制孔的大小和位置会改变。

4.比例阀控制：控制电路采用电磁力或压力将输入的电信号转化为机械力或压力。

这样的转换通常通过电磁线圈、电动机或压力腔实现。

控制力作用在比例阀芯上，改变阀芯的位置和开度。

5.流量或压力调节：当比例阀芯的位置改变时，控制孔的大小和位置也会发生变化。

通过调整控制孔，比例阀能够改变流体通过阀门的流量或压力。

比例阀的开度和输入信号之间通常存在线性关系。

即，当输入信号的大小改变时，比例阀的开度也会按照相同的比例进行调整。

这使得比例阀能够相对精确地控制流量和压力。

比例阀的一个重要应用是在液压系统中实现精确的流量或压力控制。

它们可以被用于机械设备、工业自动化、飞机、汽车等领域。

比例阀可以通过简单的电路，与其他传感器和执行器组合在一起，实现复杂的控制功能。

总的来说，比例阀通过控制阀门开度，根据输入信号的大小调节流量或压力。

它们的工作原理是通过传感器、控制电路和比例阀芯的相互作用来实现的。

比例阀在自动化控制和流体控制领域具有广泛的应用。

比例阀结构及工作原理比例阀是一种常用的流量控制装置，通过调节阀芯的位置来控制介质的流量。

它广泛应用于液压系统中，用于调节液压系统中的流量和压力。

比例阀的结构和工作原理对于了解它的功能和性能至关重要。

比例阀的结构通常包括阀体、阀芯、电磁铁、传感器等部件。

阀体是比例阀的外壳，通常由金属材料制成，具有一定的强度和密封性。

阀芯是比例阀的关键部件，它的位置决定了介质的流量。

电磁铁是用于控制阀芯位置的装置，通过改变电磁铁的电流来改变阀芯的位置。

传感器是用于检测介质的流量和压力的装置，它可以将检测到的信号传递给控制系统。

比例阀的工作原理是利用阀芯的位置来控制介质的流量。

当电磁铁通电时，会产生磁场，将阀芯吸引到一定的位置。

阀芯的位置决定了阀门的开度，从而决定了介质的流量。

当电磁铁断电时，阀芯会受到弹簧的作用回到初始位置，阀门关闭，介质停止流动。

通过改变电磁铁的电流，可以改变阀芯的位置，进而实现对介质流量的控制。

比例阀的工作原理可以通过控制系统来实现。

控制系统通常由传感器、电磁铁、电路板等部件组成。

传感器用于检测介质的流量和压力，并将检测到的信号传递给电路板。

电路板根据传感器的信号来控制电磁铁的电流，从而改变阀芯的位置。

通过不断调节电磁铁的电流，控制系统可以实现对介质流量的精确控制。

比例阀的结构和工作原理决定了它具有以下特点和优势。

首先，比例阀可以实现对介质流量的精确控制，可以满足不同工况下的需求。

其次，比例阀具有快速响应的特点，可以在短时间内实现流量的调节。

此外，比例阀的结构简单，可靠性高，易于维护和更换。

比例阀是一种常用的流量控制装置，通过调节阀芯的位置来控制介质的流量。

它的结构包括阀体、阀芯、电磁铁、传感器等部件，工作原理是利用电磁铁控制阀芯的位置。

比例阀具有精确控制、快速响应、结构简单等优点，广泛应用于液压系统中。

对于了解比例阀的功能和性能，了解其结构和工作原理是非常重要的。

比例阀工作原理
比例阀是一种流量控制阀，它通过调节其内部开口的大小，来实现对流体的流量控制。

其工作原理可以简单描述如下：
1. 比例阀的核心组件是一个活塞或阀芯，它可以通过输入信号的控制而移动。

2. 比例阀的输入信号通常是一个电压或电流信号，这个信号会被传感器接收并转化为机械运动。

传感器通常采用了一些电气或电子元件，如霍尔传感器或光电开关。

3. 当输入信号改变时，传感器会感知到信号的变化并发送反馈信号给比例阀。

比例阀会根据输入信号和反馈信号的差异，来调整其内部开口的大小。

4. 当比例阀的内部开口变大时，流体的流量也会增加；当比例阀的内部开口变小时，流体的流量也会减小。

5. 比例阀通常配备有一些阻尼装置，以降低阀芯的运动速度并减少流体的冲击。

总的来说，比例阀通过对输入信号的控制，实现对内部阀芯开口的控制，从而调节流体的流量。

这种阀门常用于需要对流量进行精准控制的系统，如液压和气动系统。

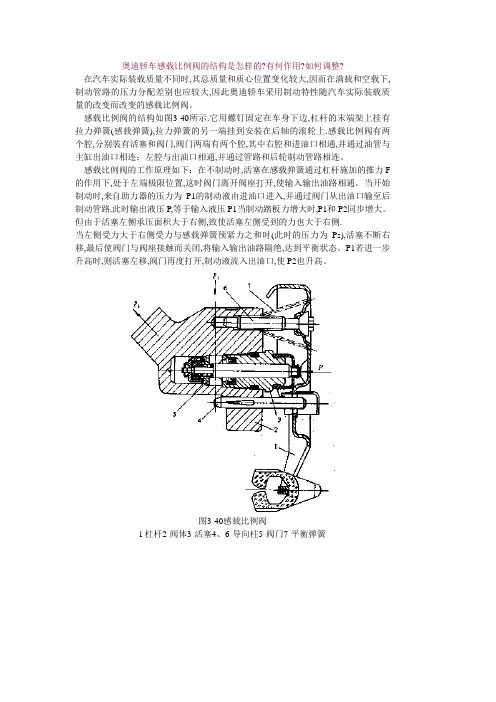

奥迪轿车感载比例阀的结构是怎样的?有何作用?如何调整?在汽车实际装载质量不同时,其总质量和质心位置变化较大,因而在满载和空载下,制动管路的压力分配差别也应较大,因此奥迪轿车采用制动特性随汽车实际装载质量的改变而改变的感载比例阀。

感载比例阀的结构如图3-40所示.它用螺钉固定在车身下边,杠杆的末端架上挂有拉力弹簧(感载弹簧),拉力弹簧的另一端挂到安装在后轴的滚轮上.感载比例阀有两个腔,分别装有活塞和阀门,阀门两端有两个腔,其中右腔和进油口相通,井通过油管与主缸出油口相连；左腔与出油口相通,并通过管路和后轮制动管路相连。

感载比例阀的工作原理如下：在不制动时,活塞在感载弹簧通过杠杆施加的推力F 的作用下,处于左端极限位置,这时阀门离开阀座打开,使输入输出油路相通。

当开始制动时,来自助力器的压力为P1的制动液由进油口进入,并通过阀门从出油口输至后制动管路.此时输出液压P,等于输入液压P1当制动踏板力增大时,P1和P2同步增大。

但由于活塞左侧承压面积大于右侧,致使活塞左侧受到的力也大于右侧.当左侧受力大于右侧受力与感载弹簧预紧力之和时(此时的压力为Ps),活塞不断右移,最后使阀门与阀座接触而关闭,将输入输出油路隔绝,达到平衡状态。

P1若进一步升高时,则活塞左移,阀门再度打开,制动液流入出油口,使P2也升高。

图3-40感载比例阀l-杠杆2-阀体3-活塞4、6-导向柱5-阀门7-平衡弹簧由于上述相同的道理,P2的增量小于P1的增量,P2来不及升高到P1寸,阀门又被关闭,将油道切断,活塞重新处于平衡状态。

这种自动调节过程将随着施加于制动踏板上的力的变化反复地进行。

由上述情况可知，当P1超过PS后,P2的增量将小于P1的增量,使得输入后轮的制动液压力不至于太高,从而防止了后轮的侧滑和甩尾,保证了汽车制动的稳定性。

在感载比例阀的结构和其它参数一定的情况下,调节作用的初始控制压力P·的值取决于感载的比例阀感载弹簧预紧力的大小,其变化范围在1.35～2.7MPa之I闰.因此只要使弹簧预紧力随汽车实际轴荷的变化而变化,就能实现感载调节。

比例阀工作原理
图1
1.阀体
2.柱塞
3.密封皮碗
4.调压弹簧
5.弹簧座
6.“O”形密封圈
7.阀座
8.主“O”形密封圈
9.钢丝
如图1所示，当从制动液从输入口输入时，阀体内充满液体。

比例阀内的柱塞受到一个压差力F液，同时还受到向下的弹簧力T，所以当上下液压力的合力F液<T时，柱塞受弹簧力的作用紧靠在阀体的底部，当输入油压P入增加到一定的值P 拐时，使F液=T,，此时柱塞有向上运动的趋势。

随着输入油压的不断的增大，向上的力F液大于向下的弹簧力，柱塞在油压力的作用下向上移动，当差径柱塞移到与件3（密封皮碗）相接触密封。

图2
由图2可知，当柱塞与密封皮碗密封之后，输入腔和输出腔被隔绝，随着输入腔的油压不断增大，输出腔的油压得不到补充，柱塞在输入腔油压的作用下向下移动，与密封皮碗脱离，使输出油压P出也得升高，但是输出油压P出还没有与输出油压相等时，柱塞又向上移动，这时柱塞处于一个动态的平衡位置，
如下图中的特性曲线，在OA段输入油压和输出油压相等，A点处的油压就是通常所说的拐点油压。

O
输
出
图3
感载比例阀是通过调节外部调压弹簧力，感载弹簧力，内部液压力，回位弹簧
力等在空载和满载状况下的平衡来得到特性曲线的拐点及斜率。

感载比例阀可以通过调节调压弹簧上的六角螺母（如图4所示）来调整拐点，通过下旋六角螺母加大调压弹簧力，增大比例阀拐点值（空载，满载拐点均会增加）。

同理上旋六角螺母，减小调压弹簧的变形量可以减小拐点（空载，满载的拐点均会降低）。

六角螺母
图4。

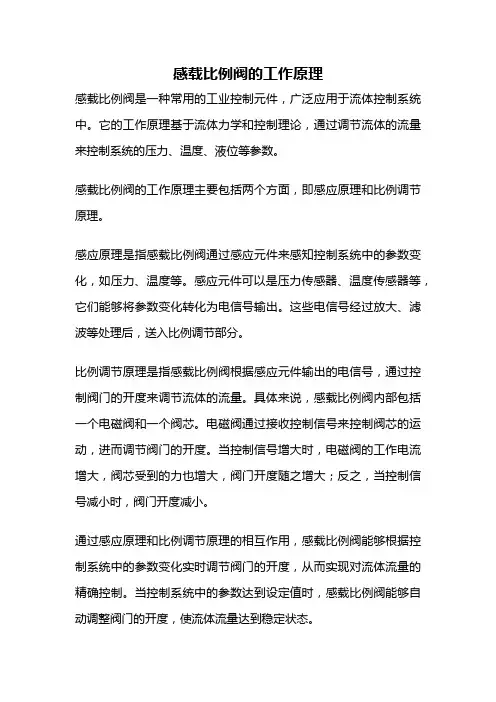

感载比例阀的工作原理感载比例阀是一种常用的工业控制元件，广泛应用于流体控制系统中。

它的工作原理基于流体力学和控制理论，通过调节流体的流量来控制系统的压力、温度、液位等参数。

感载比例阀的工作原理主要包括两个方面，即感应原理和比例调节原理。

感应原理是指感载比例阀通过感应元件来感知控制系统中的参数变化，如压力、温度等。

感应元件可以是压力传感器、温度传感器等，它们能够将参数变化转化为电信号输出。

这些电信号经过放大、滤波等处理后，送入比例调节部分。

比例调节原理是指感载比例阀根据感应元件输出的电信号，通过控制阀门的开度来调节流体的流量。

具体来说，感载比例阀内部包括一个电磁阀和一个阀芯。

电磁阀通过接收控制信号来控制阀芯的运动，进而调节阀门的开度。

当控制信号增大时，电磁阀的工作电流增大，阀芯受到的力也增大，阀门开度随之增大；反之，当控制信号减小时，阀门开度减小。

通过感应原理和比例调节原理的相互作用，感载比例阀能够根据控制系统中的参数变化实时调节阀门的开度，从而实现对流体流量的精确控制。

当控制系统中的参数达到设定值时，感载比例阀能够自动调整阀门的开度，使流体流量达到稳定状态。

感载比例阀的工作原理可以简单地用反馈控制系统来解释。

感应元件相当于系统的传感器，负责感知系统的参数变化；比例调节部分相当于系统的控制器，根据传感器的反馈信号来调节阀门的开度；阀门则相当于系统的执行机构，根据控制器的指令来调节流体流量。

整个过程就像一个闭环反馈控制系统，不断地检测和调节，以使系统的输出达到期望值。

感载比例阀的工作原理基于感应原理和比例调节原理，通过感应元件感知控制系统的参数变化，再通过比例调节部分调节阀门的开度，从而实现对流体流量的精确控制。

它在各种工业领域中都有广泛的应用，如化工、石油、制药等。

随着科技的不断进步和应用需求的不断增加，感载比例阀的工作原理也在不断发展和完善，以满足更加复杂和精确的控制要求。

负载敏感型比例多路阀工作原理介绍负载敏感型比例多路阀工作原理介绍2012-12-3PSL 和PSV比例多路阀产品介绍PSV 552/220-3-42 H 80/80 /D 2-32 H 40/40 /D 2-32 H 40/40 /D 2-32 H 25/25 C100 /D 2-E 1一运左星轮右星轮喷雾泵介绍的内容提纲 1 构造组成2 负荷传感多路阀优点3 换向阀的节流阀本质4 负荷信号的取得---梭阀作用5 三通流量阀原理6 两通流量阀原理7 对两通流量阀的多种控制 8 效率比较9 PSV 阀与V30D 的配合方案构造结构组成（一）结构组成（二）原理构成1 换向阀的节流作用；2 压力传递—多执行机构压力信号的收集与逻辑比较，选高前递；3 三通流量阀工作原理—由头板的差压溢流阀实现，定量泵用阀（PSL ）的配置；4 两通流量阀工作原理—由换向阀片（52…、55…、32…、42…）的定差减压阀实现，复合动作要求时选用，而且控制更精准；5 两通流量阀的其他作用:限压、限位、比例压力控制。

负荷传感多路阀优点1 实现与负载变化无关的速度控制；3 有减振作用，提高系统平稳性； 4 操作稳定，微动性能好；5 压力适应，换向阀片按需取油，在变量泵系统节能效果特别好；6高集成性，模块设计，片式组装，节约安装空间，减轻整化机重量。

换向阀的节流阀本质换向阀的节流阀本质2012-12-3PSL 和PSV 比例多路阀产品介绍阀芯中位时，有一定的掩盖量通常型机能：、、口中位截止阀芯移动：口几乎接通口，口几乎接通口阀芯阀芯阀芯移动：口接通口，开口为；口接通口，开口为接通口、接通口前阀芯的移动接通口、接通口，开口逐步增大即将开口位置开口开口负荷信号的产生：---中位时负荷信号回零；换向时取工作压力负荷压力传递过程-梭阀的作用（1）2012-12-3PSL 和PSV 比例多路阀产品介绍负荷压力传递过程-梭阀的作用（1）负荷压力传递过程-梭阀的作用（2）三通流量阀工作原理（1）---其本质为定差溢流阀结构三通流量阀工作原理（1）---其本质为定差溢流阀结构三通流量控制阀工作原理（2） ---弹簧的作用压力2012-12-3PSL 和PSV 比例多路阀产品介绍三通流量控制阀工作原理（2）---弹簧的作用压力三通流量控制阀工作原理（3）---简化的系统草图 2012-12-3PSL 和PSV 比例多路阀产品介绍三通流量控制阀工作原理（3）---简化的系统草图三通流量控制阀工作原理（4） ---流量稳定理论基础三通阀弹簧压力阀芯开口面积P A C Q =Q -通流量C -流量系数（基本恒定，与设计有关） A 阀芯开口面积 -实际通流面积ΔP 三通阀弹簧压力 -流量控制弹簧三通流量控制阀在定量泵系统中作用没有换向阀工作时把泵油泄掉；有换向阀工作时，保持泵油压力与负荷压力的压差恒定，压力适应；换向阀片不带两通阀时此压差直接起控制流量的作用，流量仅由换向阀开口大小决定；多余流量由三通阀分流回油箱。

比例阀的工作原理
比例阀是一种常用的控制阀，其工作原理是通过调节流体通过阀门的截面积来实现流量的控制。

具体工作原理如下：
1. 内部结构：比例阀由阀体、阀芯和驱动器组成。

阀体内部包含进口和出口通道，以及与通道连接的阀座。

阀芯则位于阀体内部，可以在阀座上移动。

2. 运动控制：比例阀的阀芯受到外部驱动器的控制，驱动器可以通过电流或压力信号来控制阀芯的位置。

当驱动器接收到输入信号时，会相应地调整阀芯的位置。

3. 流体控制：通过调节阀芯的位置，比例阀可以控制流体通过阀门的截面积。

当阀芯离开阀座时，流体可以通过阀门的截面积增大，从而增加流量；反之，阀芯靠近阀座时，截面积减小，流量减小。

4. 反馈控制：为了确保阀门的稳定运行，比例阀通常配备反馈控制功能。

这意味着阀芯的位置可以被检测并反馈给驱动器，使其能够实时调整阀芯的位置，并保持所需的流量控制。

通过以上工作原理，比例阀可以精确地控制流体流量，广泛应用于工业自动化系统中，如液压系统、气动系统、流体控制系统等。

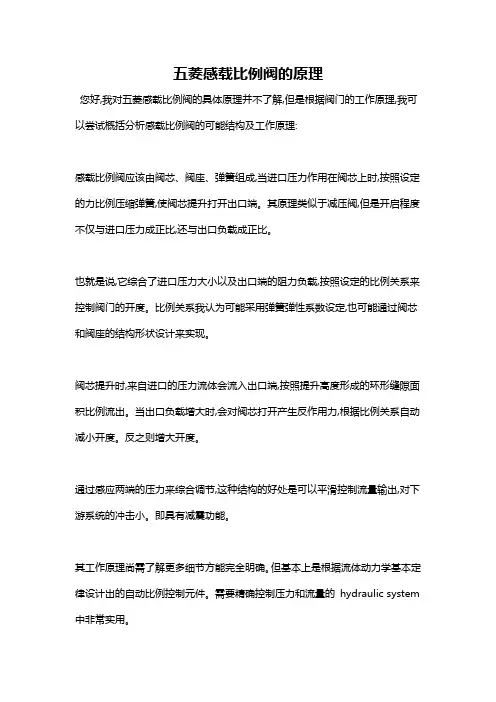

五菱感载比例阀的原理
您好,我对五菱感载比例阀的具体原理并不了解,但是根据阀门的工作原理,我可以尝试概括分析感载比例阀的可能结构及工作原理:
感载比例阀应该由阀芯、阀座、弹簧组成,当进口压力作用在阀芯上时,按照设定的力比例压缩弹簧,使阀芯提升打开出口端。

其原理类似于减压阀,但是开启程度不仅与进口压力成正比,还与出口负载成正比。

也就是说,它综合了进口压力大小以及出口端的阻力负载,按照设定的比例关系来控制阀门的开度。

比例关系我认为可能采用弹簧弹性系数设定,也可能通过阀芯和阀座的结构形状设计来实现。

阀芯提升时,来自进口的压力流体会流入出口端,按照提升高度形成的环形缝隙面积比例流出。

当出口负载增大时,会对阀芯打开产生反作用力,根据比例关系自动减小开度。

反之则增大开度。

通过感应两端的压力来综合调节,这种结构的好处是可以平滑控制流量输出,对下游系统的冲击小。

即具有减震功能。

其工作原理尚需了解更多细节方能完全明确。

但基本上是根据流体动力学基本定律设计出的自动比例控制元件。

需要精确控制压力和流量的hydraulic system 中非常实用。

以上对感载比例阀的剖析,还望专业人士指正。

我试图根据相关原理进行了合理的推测,也许能对您具体了解这种阀门的工作原理有一定帮助。

谢谢!。

感载比例阀匹配计算及其在制动系统的应用
章节一：概述
感载比例阀是一种用于调节压力的液压装置，常用于汽车制动系统中。

本文将重点探讨感载比例阀的匹配计算及其在制动系统中的应用。

章节二：感载比例阀的基本原理
感载比例阀是一种比例型阀门，它的开度与负载信号成正比，能够根据负载信号动态地调节出合适的压力。

它由阀体、阀芯、弹簧和控制腔等组成。

当阀芯受到负载信号作用时，它会向开口方向移动，从而改变进出口压力的比例，达到调节压力的目的。

章节三：感载比例阀的计算方法
感载比例阀的计算方法主要涉及两个方面：负载信号计算和阀的参数计算。

首先，需要测量负载信号，然后将其转换为相应的电信号，再通过计算得出需要的压力大小。

对于阀的参数计算，主要考虑阀的流量特性、阀的电气特性、阀的调节范围等。

通过计算得出阀的参数，可以根据实际需求来选取合适的阀门。

章节四：感载比例阀在制动系统中的应用
感载比例阀在制动系统中的主要作用是调节出合适的制动压力，保证车辆制动的安全性和稳定性。

当车辆行驶时，由于车身的重心位置、行驶速度等不同，会对制动压力产生不同的需求。

通过使用感载比例阀，可以根据不同情况调节出合适的制动压力，以保证车辆制动的效果。

章节五：结论
感载比例阀是一种重要的液压控制装置，能够在汽车制动系统中发挥重要的作用。

本文介绍了感载比例阀的基本原理、计算方法以及在制动系统中的应用。

需要注意的是，在实际应用中，需要根据实际情况及时调整阀的参数，以保证其在制动系统中的正常工作。

感载阀工作原理
感载阀是一种用于控制流体介质流通的装置，它通过改变阀门的开度来调节介质的流量，从而实现对系统压力、流速和液位的调节。

感载阀的工作原理主要包括以下几个方面：
1. 阀门的开启和关闭：感载阀内部设有阀门，通过手动或自动操作来控制阀门的开启和关闭。

当阀门关闭时，阀门内部的通道被堵塞，介质无法通过；而当阀门开启时，通道打开，介质可以自由流通。

2. 流体力学特性：感载阀内部的通道和阀门设计成一定的形状和尺寸，以实现不同程度的流量控制。

当阀门开度较小时，流速加快，压力提高；当阀门开度较大时，流速减慢，压力降低。

通过调节阀门的开度，可以实现对介质流通性能的精确控制。

3. 感应元件的作用：感载阀通常配备感应元件，如压力传感器、流量传感器或液位传感器等，用于监测系统参数。

感应元件将参数信息转化为电信号，并传输到控制系统中。

4. 控制系统的反馈调节：感载阀通过控制系统接收感应元件传来的参数信号，根据预设的设定值进行反馈调节。

控制系统根据参数变化的差异，通过控制阀门的开度来改变介质流通状态，以实现对系统参数的精确控制。

综上所述，感载阀通过改变阀门的开度来调节介质的流量，实
现对系统压力、流速和液位的调节。

它通过流体力学特性、感应元件和控制系统的协作，能够精确地控制流体介质在管道中的流通状态。

感载比例阀的工作原理感应载荷比例阀是一种常用的液压控制元件，其工作原理是基于液压力和力的平衡关系来实现。

这种阀门的作用是根据外部载荷的变化来调节液压系统中的流量和压力，以保持系统的稳定运行。

感应载荷比例阀通常由阀体、阀芯、弹簧和感应器等部件组成。

阀体是阀门的壳体，起到支撑和固定阀门的作用；阀芯是阀门的核心部件，它通过与阀体的配合来控制液压流体的流量和压力；弹簧则起到平衡阀芯的作用，使阀芯在不同载荷下能够保持平衡；感应器是感应载荷变化的装置，通过感应外部载荷的大小来调节阀芯的位置。

感应载荷比例阀的工作原理是基于液压力和力的平衡关系。

当外部载荷增大时，感应器会感应到这一变化，并传递给阀芯。

阀芯在受到外部载荷的作用下，会相应地改变其位置，从而改变液压流体通过阀门的流量和压力。

当外部载荷减小时，阀芯也会相应地调整其位置，以保持系统的稳定运行。

感应载荷比例阀的工作原理可以用一个简单的例子来说明。

假设我们有一个液压系统，其中包含一个感应载荷比例阀和一个液压缸。

当我们施加一个外部载荷到液压缸上时，感应器会感应到这一变化，并传递给阀芯。

阀芯会根据外部载荷的大小，调整液压流体通过阀门的流量和压力，以使液压缸能够承受这一外部载荷。

当外部载荷减小时，阀芯也会相应地减小液压流体的流量和压力，以保持系统的稳定运行。

感应载荷比例阀在液压系统中有着广泛的应用。

它可以用于控制液压缸的速度和力度，使液压系统能够适应不同的工作条件和载荷变化。

感应载荷比例阀还可以用于调节液压泵的输出流量和压力，以满足液压系统的工作需求。

此外，感应载荷比例阀还可以用于控制液压系统中的液压缸、液压马达等执行元件的位置和运动。

感应载荷比例阀是一种重要的液压控制元件，其工作原理是基于液压力和力的平衡关系来实现。

它通过感应外部载荷的变化来调节液压系统中的流量和压力，以保持系统的稳定运行。

感应载荷比例阀在液压系统中有着广泛的应用，可以用于控制液压缸的速度和力度，调节液压泵的输出流量和压力，以及控制液压系统中的执行元件的位置和运动。

感载比例阀的使用与维修一、感载比例阀的结构和工作原理依维柯S系列汽车感载比例阀是串联于液压制动回路的后促动管路中的，其作用是为了防止出现后轮先抱死，当前、后促动管路压力Pl与P2同步增长到一定值Ps后，即自动对P2的增长加以节制，亦即使P2的增量小于P1的增量。

比例阀一般采用两端承压面积不等的差径活塞结构。

工作原理如图12-9所示，比例阀不工作时，差径活塞2在弹簧3的作用下处于上极限位置。

此时阀门1保持开启，因而在输入控制压力P1与输出压力P2从零同步增长的初始阶段，总是P 1=P2。

但是压力P1的作用面积为A1=π（D2-d2)/4，压力阀的作用面积为A2=πd2/4，因而A2>A1，故活塞上方液压作用力大于活塞下方液压作用力。

在P1、P2同步增长过程中当活塞上、下两端液压作用之差超过弹簧3的预紧力时，活塞便开始下移。

当P1和P2增长到一定值Ps时活塞2内腔中的阀座与阀门1接触，进油腔与出油腔即为隔绝。

此即比例阀的平衡状态。

若进一步提高P1则活塞将回升，阀门再度开启。

油液继续流入出油腔使P2也升高但由于A2＞A1，P2尚未及增长到新的P1值，活塞又下降到平衡位置。

在任一平衡状态下，差径活塞的力的平衡方程为：P2A=P1A1+F(此处F为平衡状态下的弹簧力)。

从而保证P2的增量小于P1的增量，若弹簧3的弹力F不变，则Ps点不变，即比例阀节制后轮管路压力的工作点与汽车的载荷无关，这就是非感载比例阀。

若要使其工作点与汽车载荷的大小相适应，就必须能改变弹簧力的大小这就是感载比例阀。

感载比例阀及其感载控制机构的原理如图12-10所示，阀体3安装在车架上其中的活塞4右部的空腔内有阀门2。

不制动时，活塞在感载拉力弹簧6通过杠杆5施加的推力F的作用下处于右极限位置。

阀门2因其杆部顶触螺塞1而开启。

制动时，来自主缸而压力为P1的制动液由进油口A进入并通过阀门从出油口B 输出至后促动管路。

此时输出压力P1=P2。

感载比例阀工作原理
感载比例阀是一种常用的流体控制装置，它可以根据输入信号调节流体的流量。

下面将介绍感载比例阀的工作原理。

感载比例阀的工作原理可以简单概括为通过调节阀门的开度来控制流体的流量。

它通常由电磁操作机构、阀门和传感器组成。

首先，当传感器检测到流体的参数（如压力、温度等）超过了设定值，传感器会将这些信息传输给控制器，控制器根据设定的控制策略生成一个相应的控制信号。

然后，控制信号会传递给电磁操作机构，使其产生相应的力以打开或关闭阀门。

这个过程是通过改变阀门开度来改变流体通过阀门的流量。

最后，当阀门开度发生变化时，传感器会不断地检测流体的参数，并将这些信息反馈给控制器。

控制器根据反馈信号进行调整，使阀门的开度逐渐接近设定值，从而实现流量的控制。

总的来说，感载比例阀的工作原理是通过传感器检测流体参数，控制器生成控制信号，电磁操作机构调节阀门开度，最终实现对流体流量的精确控制。

这一过程可以保证系统在不同工况下的稳定运行。
