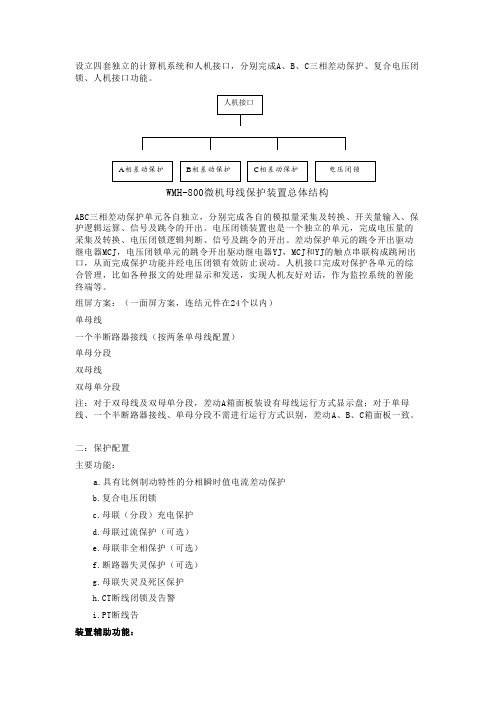

设立四套独立的计算机系统和人机接口，分别完成A 、B 、C 三相差动保护、复合电压闭锁、人机接口功能。
WMH-800微机母线保护装置总体结构ABC三相差动保护单元各自独立，分别完成各自的模拟量采集及转换、开关量输入、保护逻辑运算、信号及跳令的开出。
电压闭锁装置也是一个独立的单元，完成电压量的采集及转换、电压闭锁逻辑判断、信号及跳令的开出。
差动保护单元的跳令开出驱动继电器MCJ ，电压闭锁单元的跳令开出驱动继电器YJ ，MCJ 和YJ 的触点串联构成跳闸出口，从而完成保护功能并经电压闭锁有效防止误动。
人机接口完成对保护各单元的综合管理，比如各种报文的处理显示和发送，实现人机友好对话，作为监控系统的智能终端等。
组屏方案：（一面屏方案，连结元件在24个以内） 单母线一个半断路器接线（按两条单母线配置） 单母分段 双母线 双母单分段注：对于双母线及双母单分段，差动A 箱面板装设有母线运行方式显示盘；对于单母线、一个半断路器接线、单母分段不需进行运行方式识别，差动A 、B 、C 箱面板一致。
二：保护配置 主要功能：a.具有比例制动特性的分相瞬时值电流差动保护b.复合电压闭锁c.母联（分段）充电保护d.母联过流保护（可选）e.母联非全相保护（可选）f.断路器失灵保护（可选）g.母联失灵及死区保护h.CT 断线闭锁及告警i.PT 断线告 装置辅助功能：a.运行方式自动识别b.CT 饱和鉴别c.定值的整定及CT 变比的设置d.交流电流及电压的实时监测及显示e.开关量输入的实时监测f.故障报告的显示及打印g.事件报告的显示及打印h.具有与发电厂、变电站自动化系统通信接口功能 i.具有完备的自检功能 1：差动保护工作原理差动保护设置大差及各段母线小差大差：作为小差的起动元件，用以区分母线区内外故障 小差：作为故障母线的选择元件大差，小差均采用具有比率制动特性的瞬时值电流差动算法，其动作方程为：式中 Id 为某一时刻差动电流瞬时值，If 为同一时刻制动电流瞬时值，K 为比例制动系数，Idd 为差动电流整定门坎。

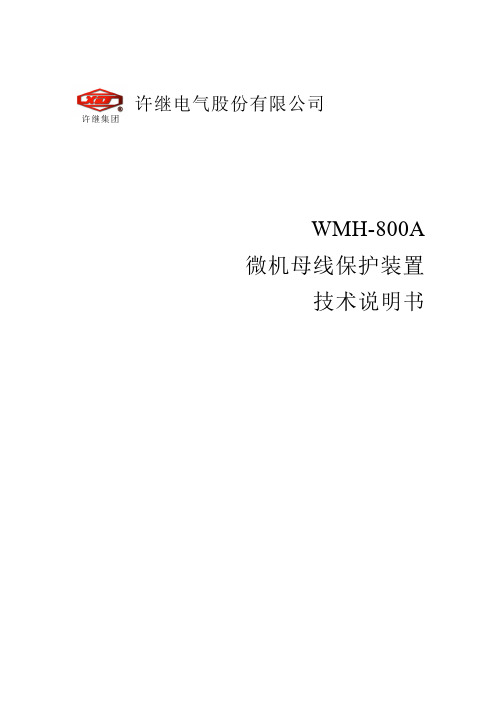

W M H-800母线微机保护装置技术说明书WMH-800 微机母线保护装置技术说明书2005.3.15前言感谢您使用许继电气股份公司研制生产的WMH-800型微机母线保护装置。
WMH-800型微机母线保护装置完全符合ISO-9001产品质量标准。
采用全汉化技术，调试、打印报告全汉化输出。
提供友好的调试分析软件，便于调试和事故分析。
本说明书适用于WMH-800型微机母线保护装置Ver1.90至Ver2.10软件版本。
目录1概述......................................................................................................................1-1 1.1应用范围 .........................................................................................................1-1 1.2保护配置 ...........................................................................................................1-1 1.3性能特征 ...........................................................................................................1-3 2技术参数 .............................................................................................................2-1 2.1机械及环境参数 .............................................................................................2-1 2.2额定电气参数 ...................................................................................................2-1 2.3主要技术指标 ...................................................................................................2-2 3保护原理介绍 .....................................................................................................3-1 3.1母线差动保护 ...................................................................................................3-1 3.2运行方式的识别 ...............................................................................................3-5 3.3CT断线闭锁及告警 .......................................................................................3-10 3.4复合电压闭锁元件 .........................................................................................3-10 3.5母联（分段）充电保护 ................................................................................. 3-11 3.6母联死区及母联断路器失灵保护 .................................................................3-13 3.7母联过流保护 .................................................................................................3-17 3.8母联非全相保护 .............................................................................................3-17 3.9断路器失灵保护 .............................................................................................3-18 3.10三取二方案 ...................................................................................................3-19 4硬件介绍 .............................................................................................................4-1 4.1装置整体结构 ...................................................................................................4-1 4.2面板布置 ...........................................................................................................4-3 4.3结构与安装 .......................................................................................................4-5 4.4装置接线端子 ...................................................................................................4-6 4.5装置开关量输入回路 .....................................................................................4-10 4.6装置输出接点 .................................................................................................4-12 4.7装置的通讯接口 .............................................................................................4-15 4.8插件说明 .........................................................................................................4-17 5定值及整定计算说明 .........................................................................................5-1 5.1定值内容 ...........................................................................................................5-1 5.2整定计算说明 ...................................................................................................5-46附图......................................................................................................................6-1附图1差动机箱原理图 .........................................................................................6-1附图2电压闭锁机箱原理图 .................................................................................6-3附图3WMH-800/500继电器插件原理图............................................................6-61 概述1.1 应用范围WMH-800型微机母线保护装置适用于500kV 及500kV 以下电压等级各种主接线形式的母线，作为发电厂、变电站母线的成套保护装置。

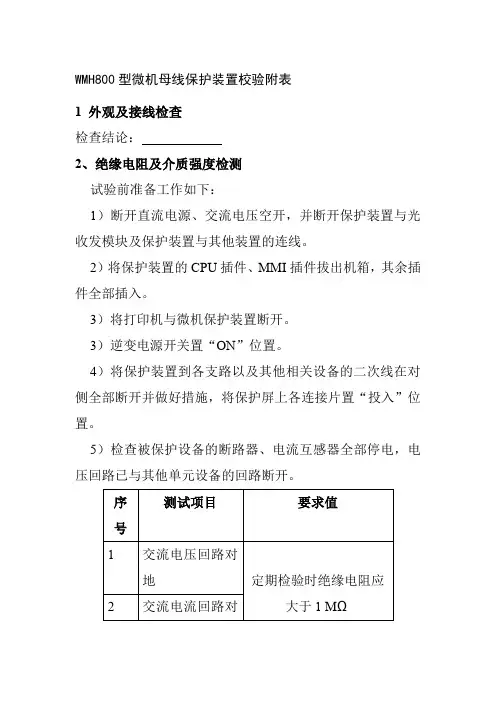

WMH800型微机母线保护装置校验附表1 外观及接线检查检查结论：2、绝缘电阻及介质强度检测试验前准备工作如下：1）断开直流电源、交流电压空开，并断开保护装置与光收发模块及保护装置与其他装置的连线。
2）将保护装置的CPU插件、MMI插件拔出机箱，其余插件全部插入。
3）将打印机与微机保护装置断开。
3）逆变电源开关置“ON”位置。
4）将保护装置到各支路以及其他相关设备的二次线在对侧全部断开并做好措施，将保护屏上各连接片置“投入”位置。
5）检查被保护设备的断路器、电流互感器全部停电，电压回路已与其他单元设备的回路断开。
测试项目要求值序号1 交流电压回路对地定期检验时绝缘电阻应大于1 MΩ2 交流电流回路对地3 直流电流回路对地4 跳闸和合闸回路对地5 信号回路对地3．检验逆变电源（逆变电源的自启动性能检验）检验项目检验条件直流电源缓慢上升时的性能直流电源电压由零缓慢升至80％Un拉合直流电源时的自启动性能直流电源电压降至80％Un逆变电源输出电压稳定性直流电源电压降至80％Un直流电源电压降至100％Un直流电源电压降至115％Un4．通电初步检查4.1保护装置的通电检验。
给保护装置施加额定直流电压，合上电源开关，观察装置应工作正常。
正常工作表现为：装置面板上运行灯亮，液晶循环显示各CPU登录状态、运行方式、实时采样值和压板投退状况；装置告警I灯、跳闸信号灯不应点亮。
4.2键盘检验。
在保护装置正常工作状态下，分别操作面板上的4个方向键、ESC键、ENTER键和复位按钮，检验这些按键功能正确。
4.3打印机与保护装置的联机试验。
将打印机与微机保护装置的通信电缆连接好后给打印机上电。
选择打印任一保护定值。
打印机应能打印出相应定值。
4.4软件版本和程序校验码的核查。
选择菜单“调试→版本显示”，液晶显示已登录保护的版本号和CRC码，校对并记录，检查版本号和CRC码应与定值通知单相同。
4.5时钟的整定与校核。
4.5.1 时钟的整定。

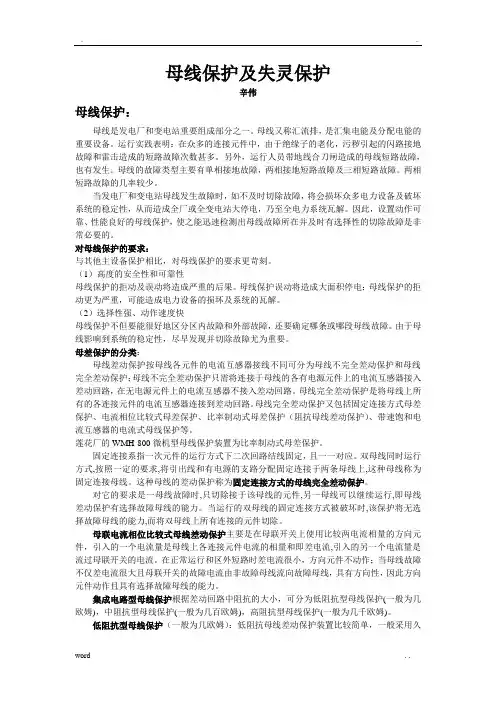

母线保护及失灵保护辛伟母线保护：母线是发电厂和变电站重要组成部分之一。
母线又称汇流排，是汇集电能及分配电能的重要设备。
运行实践表明：在众多的连接元件中，由于绝缘子的老化，污秽引起的闪路接地故障和雷击造成的短路故障次数甚多。
另外，运行人员带地线合刀闸造成的母线短路故障，也有发生。
母线的故障类型主要有单相接地故障，两相接地短路故障及三相短路故障。
两相短路故障的几率较少。
当发电厂和变电站母线发生故障时，如不及时切除故障，将会损坏众多电力设备及破坏系统的稳定性，从而造成全厂或全变电站大停电，乃至全电力系统瓦解。
因此，设置动作可靠、性能良好的母线保护，使之能迅速检测出母线故障所在并及时有选择性的切除故障是非常必要的。
对母线保护的要求：与其他主设备保护相比，对母线保护的要求更苛刻。
（1）高度的安全性和可靠性母线保护的拒动及误动将造成严重的后果。
母线保护误动将造成大面积停电；母线保护的拒动更为严重，可能造成电力设备的损坏及系统的瓦解。
（2）选择性强、动作速度快母线保护不但要能很好地区分区内故障和外部故障，还要确定哪条或哪段母线故障。
由于母线影响到系统的稳定性，尽早发现并切除故障尤为重要。
母差保护的分类：母线差动保护按母线各元件的电流互感器接线不同可分为母线不完全差动保护和母线完全差动保护；母线不完全差动保护只需将连接于母线的各有电源元件上的电流互感器接入差动回路，在无电源元件上的电流互感器不接入差动回路。
母线完全差动保护是将母线上所有的各连接元件的电流互感器连接到差动回路。
母线完全差动保护又包括固定连接方式母差保护、电流相位比较式母差保护、比率制动式母差保护（阻抗母线差动保护）、带速饱和电流互感器的电流式母线保护等。
莲花厂的WMH-800微机型母线保护装置为比率制动式母差保护。
固定连接系指一次元件的运行方式下二次回路结线固定，且一一对应。
双母线同时运行方式,按照一定的要求,将引出线和有电源的支路分配固定连接于两条母线上,这种母线称为固定连接母线。

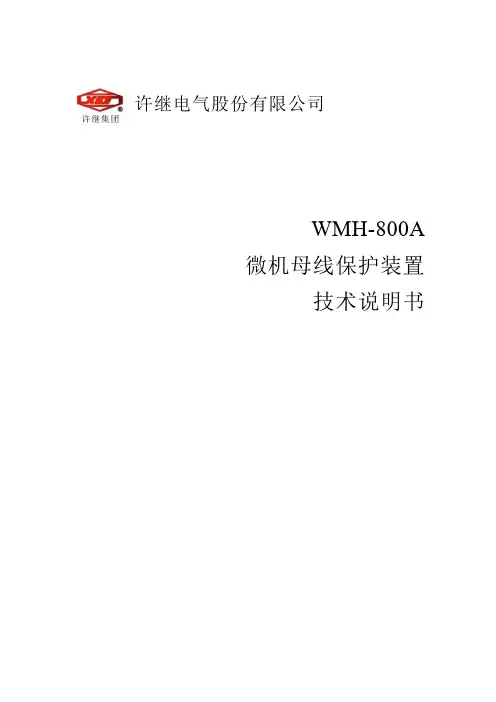

许继集团WMH-800A微机母线保护装置技术说明书1概述 (4)1.1 应用范围 (4)1.2 保护配置及功能 (4)1.3 装置主要特点 (4)2基本技术参数 (5)2.1 额定参数 (5)2.1.1额定交流数据 (5)2.1.2额定直流数据 (6)2.1.3打印机辅助交流电源 (6)2.2 功率消耗 (6)2.3 过载能力 (6)2.4 输出触点 (6)2.5 绝缘性能 (6)2.6 冲击电压 (7)2.7 机械性能 (7)2.8 环境条件 (7)2.9 抗电气干扰性能 (7)3主要技术指标 (8)3.1 性能指标 (8)3.2 报告记录 (8)3.3 通信接口 (9)3.4 对时方式 (9)4装置硬件 (9)4.1 硬件平台说明 (9)4.2 装置面板信号说明 (10)4.3 装置尺寸 (11)4.4 装置端子布置 (12)24.4.1保护机箱端子布置 (12)4.4.2开关量机箱端子布置 (13)5保护原理 (13)5.1 差动保护 (13)5.2 复合电压闭锁 (17)5.3 母联失灵保护 (18)5.4 母联（分段）充电保护 (18)5.5 母联（分段）过流保护（可选） (20)5.6 TA断线闭锁及告警 (20)5.7 运行方式识别 (20)5.8 通信功能 (21)5.9 自检功能 (21)6定值及整定说明 (21)6.1 CPU1 (21)6.1.1母线差动保护 (21)6.1.2复合电压闭锁 (24)6.1.3母联失灵保护 (24)6.1.4母联充电保护 (25)6.1.5母联过流保护 (25)6.1.6TA断线 (26)6.1.7运行方式识别 (27)6.2 CPU2 (27)6.2.1母线差动启动 (27)6.2.2母联充电保护 (29)6.2.3母联过流保护 (29)7订货须知 (30)31概述1.1应用范围WMH-800A系列微机母线保护装置是WMH-800系列微机母线保护装置的改进型产品，适用于66 kV及66 kV以下电压等级、各种主接线方式的母线，作为发电厂、变电站母线的成套保护装置，母线上连接元件数最大为32个（含母联）。
一、填空题（共38题，抽取20题）1、WMH-800A微机母线保护装置采用双CPU插件，其中CPU1完成出口，CPU2完成启动。
2、母联保护包括母联充电保护、过流保护和非全相保护。
3、WMH-800A微机母线保护装置的跳闸采用启动+ 保护动作方式，杜绝保护装置硬件故障引起的误动。
4、大差后备保护动作时，跳开母线上无隔离刀闸辅助触点位置的元件和母联。
5、母联热备用指的是母联刀闸闭合、母联断路器断开及两段母线均有电压的情况下。
6、母联失灵保护可由差动保护、充电保护、过流保护、失灵保护启动，也可由外部保护启动。
7、若“充电闭锁母差”控制字投入，则在充电保护开放期间闭锁母差保护300ms。
8、当某元件TA变比大于10倍基准变比时，装置发TA变比异常告警，异常告警后闭锁母差保护。
9、WMH-800A/R1在标准配置方案下最多可连接23个元件；在简化配置方案下最多可连接12个元件，保护不能配置失灵保护。
10、强制箱有0、1、A三个位置，0代表强制断、1代表强制合、A代表自动识别位置。
11、母线保护配置分为软件配置和工程配置两个部分。
软件配置包括：主接线图的配置、元件个数的配置、模拟量通道的配置、开入量的配置等四个部分；通过主接线图设计工具完成，目前使用：MMIface V1.34版本。
工程配置包括：保护定值、软压板、硬压板、通道信息、实时量值、开入信息、开出信息、SOE信息、SOE量值、保护遥信、保护通道、状态变位(12项）。
通过Prate800A实现，目前使用的版本：1.22版本。
在母线差动保护中，大差是作为小差的启动元件，小差为故障母线的选择元件。
（南网）12、母线差动保护在计算中以母联极性朝向I母为例，大差不计算母联电流，I母小差为I母上所有元件的电流之和加母联电流。
II母小差为II母上所有元件的电流之和减母联电流。
（南网）13、交流变换插件（NJL-801）、（NJL-817）将系统电压互感器、电流互感器二次侧信号变换成保护装置所需的__弱_电信号，同时起隔离和抗干扰作用。
WMH-800A微机母差保护装置调试指导手册目录1.外观检查 (2)2. 绝缘耐压试验 (3)3.逆变电源的检查 (8)4.上电初步检查 (8)4.1显示情况 (8)4.2基本操作 (8)4.3软件版本及工程配置检查 (8)5.通讯测试 (8)6 时钟检查 (11)6.1 时钟的整定 (11)6.2 时钟失电的保持功能 (11)6.3 时钟的准确性检查 (11)7 定值检查 (11)7.1定值正确性检查 (11)7.2失电后定值检查 (12)8. 开入检查 (12)9 开出传动检查 (19)10.模入回路检查 (23)10.1 系数校正 (23)10.2零漂校正 (23)11. 保护功能测试........................................................................................ 错误！未定义书签。
11.1试验接线及准备工作 (24)11.2差动保护功能测试....................................................................... 错误！未定义书签。
11.3 母联充电保护试验 (27)11.4 母联过流保护试验 (27)11.5母联失灵保护试验 (28)11.6 母联死区保护试验 (29)11.7 母联非全相保护试验 (29)11.8 断路器失灵保护试验 (30)12.试验恢复工作 (32)概述：本调试大纲以检查大屏配线正确性为目的，同时检测装置硬件完好及主要设计回路功能正常。
调试过程依据具体工程设计图纸，开入量测试正电的施加以硬压板或把手位置驱动优先，剩余部分及交流量在距N端子电气距离最远屏端子上施加；开出部分接点通断的检查在距N端子电气距离最远屏端子上测试。
1.外观检查1.1.检查工艺流程卡信息完整并正确。
1.2.检查装置型号、规格、编号与流程卡及技术协议一致。
