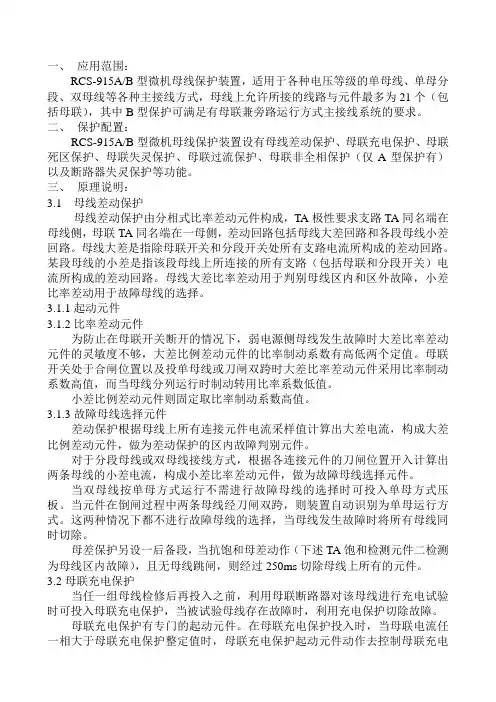

一、应用范围：RCS-915A/B型微机母线保护装置，适用于各种电压等级的单母线、单母分段、双母线等各种主接线方式，母线上允许所接的线路与元件最多为21个（包括母联），其中B型保护可满足有母联兼旁路运行方式主接线系统的要求。
二、保护配置：RCS-915A/B型微机母线保护装置设有母线差动保护、母联充电保护、母联死区保护、母联失灵保护、母联过流保护、母联非全相保护（仅A型保护有）以及断路器失灵保护等功能。
三、原理说明：3.1母线差动保护母线差动保护由分相式比率差动元件构成，TA极性要求支路TA同名端在母线侧，母联TA同名端在一母侧，差动回路包括母线大差回路和各段母线小差回路。
母线大差是指除母联开关和分段开关处所有支路电流所构成的差动回路。
某段母线的小差是指该段母线上所连接的所有支路（包括母联和分段开关）电流所构成的差动回路。
母线大差比率差动用于判别母线区内和区外故障，小差比率差动用于故障母线的选择。
3.1.1起动元件3.1.2比率差动元件为防止在母联开关断开的情况下，弱电源侧母线发生故障时大差比率差动元件的灵敏度不够，大差比例差动元件的比率制动系数有高低两个定值。
母联开关处于合闸位置以及投单母线或刀闸双跨时大差比率差动元件采用比率制动系数高值，而当母线分列运行时制动转用比率系数低值。
小差比例差动元件则固定取比率制动系数高值。
3.1.3故障母线选择元件差动保护根据母线上所有连接元件电流采样值计算出大差电流，构成大差比例差动元件，做为差动保护的区内故障判别元件。
对于分段母线或双母线接线方式，根据各连接元件的刀闸位置开入计算出两条母线的小差电流，构成小差比率差动元件，做为故障母线选择元件。
当双母线按单母方式运行不需进行故障母线的选择时可投入单母方式压板。
当元件在倒闸过程中两条母线经刀闸双跨，则装置自动识别为单母运行方式。
这两种情况下都不进行故障母线的选择，当母线发生故障时将所有母线同时切除。
母差保护另设一后备段，当抗饱和母差动作（下述TA饱和检测元件二检测为母线区内故障），且无母线跳闸，则经过250ms切除母线上所有的元件。

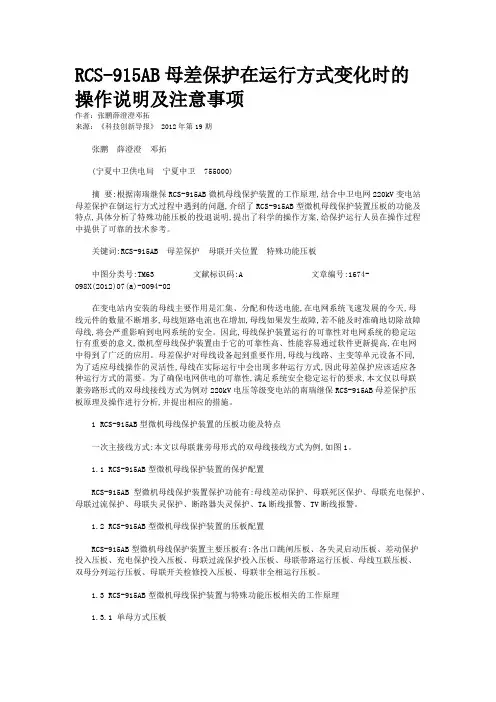

RCS-915AB母差保护在运行方式变化时的操作说明及注意事项作者：张鹏薛澄澄邓拓来源：《科技创新导报》 2012年第19期张鹏薛澄澄邓拓(宁夏中卫供电局宁夏中卫 755000)摘要:根据南瑞继保RCS-915AB微机母线保护装置的工作原理,结合中卫电网220kV变电站母差保护在倒运行方式过程中遇到的问题,介绍了RCS-915AB型微机母线保护装置压板的功能及特点,具体分析了特殊功能压板的投退说明,提出了科学的操作方案,给保护运行人员在操作过程中提供了可靠的技术参考。
关键词:RCS-915AB 母差保护母联开关位置特殊功能压板中图分类号:TM63 文献标识码:A 文章编号:1674-098X(2012)07(a)-0094-02在变电站内安装的母线主要作用是汇集、分配和传送电能,在电网系统飞速发展的今天,母线元件的数量不断增多,母线短路电流也在增加,母线如果发生故障,若不能及时准确地切除故障母线,将会严重影响到电网系统的安全。
因此,母线保护装置运行的可靠性对电网系统的稳定运行有重要的意义,微机型母线保护装置由于它的可靠性高、性能容易通过软件更新提高,在电网中得到了广泛的应用。
母差保护对母线设备起到重要作用,母线与线路、主变等单元设备不同,为了适应母线操作的灵活性,母线在实际运行中会出现多种运行方式,因此母差保护应该适应各种运行方式的需要。
为了确保电网供电的可靠性,满足系统安全稳定运行的要求,本文仅以母联兼旁路形式的双母线接线方式为例对220kV电压等级变电站的南瑞继保RCS-915AB母差保护压板原理及操作进行分析,并提出相应的措施。
1 RCS-915AB型微机母线保护装置的压板功能及特点一次主接线方式:本文以母联兼旁母形式的双母线接线方式为例,如图1。
1.1 RCS-915AB型微机母线保护装置的保护配置RCS-915AB型微机母线保护装置保护功能有:母线差动保护、母联死区保护、母联充电保护、母联过流保护、母联失灵保护、断路器失灵保护、TA断线报警、TV断线报警。

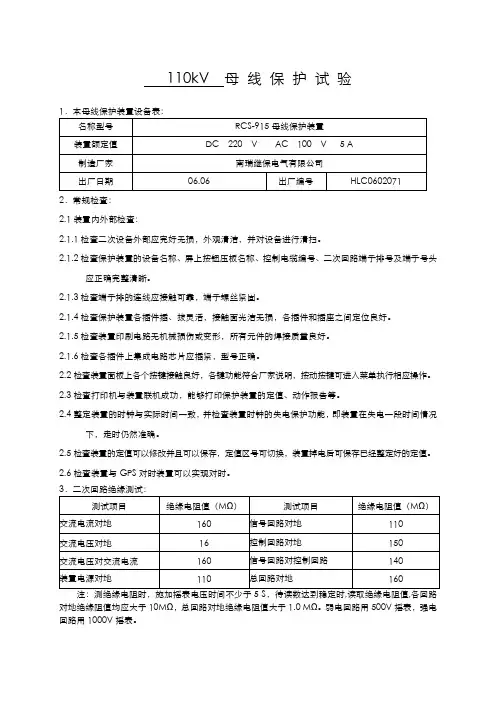

110kV 母线保护试验2．常规检查：2.1装置内外部检查：2.1.1检查二次设备外部应完好无损，外观清洁，并对设备进行清扫。
2.1.2检查保护装置的设备名称、屏上按钮压板名称、控制电缆编号、二次回路端子排号及端子号头应正确完整清晰。
2.1.3检查端子排的连线应接触可靠，端子螺丝紧固。
2.1.4检查保护装置各插件插、拔灵活，接触面光洁无损，各插件和插座之间定位良好。
2.1.5检查装置印刷电路无机械损伤或变形，所有元件的焊接质量良好。
2.1.6检查各插件上集成电路芯片应插紧，型号正确。
2.2检查装置面板上各个按键接触良好，各键功能符合厂家说明，按动按键可进入菜单执行相应操作。
2.3检查打印机与装置联机成功，能够打印保护装置的定值、动作报告等。
2.4整定装置的时钟与实际时间一致，并检查装置时钟的失电保护功能，即装置在失电一段时间情况下，走时仍然准确。
2.5检查装置的定值可以修改并且可以保存，定值区号可切换，装置掉电后可保存已经整定好的定值。
2.6检查装置与GPS对时装置可以实现对时。
对地绝缘阻值均应大于10MΩ，总回路对地绝缘电阻值大于1.0 MΩ。
弱电回路用500V摇表，强电回路用1000V摇表。
5.2失灵接点开入：5.3其他开入：6．装置交流采样检查：6．1 电压采样：6．2 电压相角：6．3 电流采样：加入三相额定电压，每一线路分别加入额定电流5.0A，相电压超前各相电流60度7．保护装置定值清单：77778保护试验：8．1母差保护：88．1．2比率制动：8．1．2．1比率制动系数高值：高值0.70投入投单母方式压板或在线路互联状态下，任选两条线路定为线路1和线路2，在同一段母线上，固定线路1电流I1，给线路2加入与线路1反相180度的电流I2，逐渐增大I2电流直到差动动作，记录如下：8．1．2．2比率制动系数低值：低值0.60投入母联检修压板，任选两条线路定为线路1和线路2，在同一段母线上，固定线路1电流I1，给线路2加入与线路1反相180度的电流I2，逐渐增大I2电流直到差动动作，记录如下：8．1．3 模拟母线区外故障：加电流10.0A ，Ⅱ母元件电流与母联电流同极性串联，再与Ⅰ母元件电流反极性串联后分别通入A 、B 、C相故障电流，母差保护不动作。

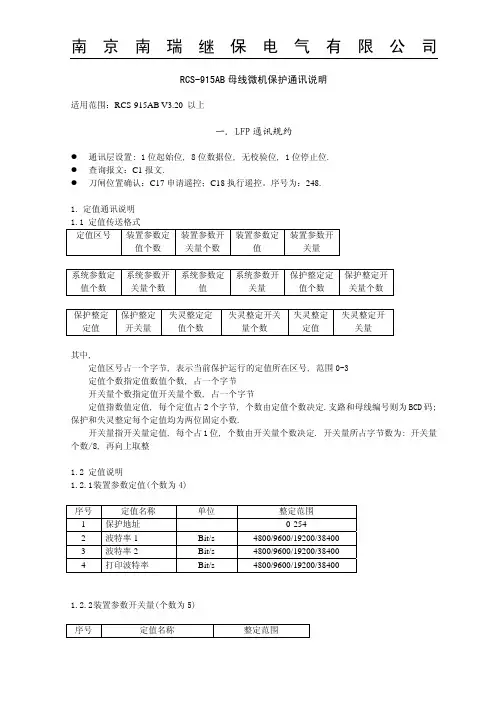

RCS-915AB母线微机保护通讯说明 适用范围：RCS-915AB V3.20 以上一. LFP通讯规约z通讯层设置: 1位起始位, 8位数据位, 无校验位, 1位停止位. z查询报文：C1报文.z刀闸位置确认：C17申请遥控；C18执行遥控。
序号为：248.1.定值通讯说明1.1 定值传送格式定值区号 装置参数定值个数 装置参数开关量个数装置参数定值装置参数开关量系统参数定值个数 系统参数开关量个数系统参数定值系统参数开关量保护整定定值个数保护整定开关量个数保护整定定值 保护整定开关量失灵整定定值个数失灵整定开关量个数失灵整定定值失灵整定开关量其中,定值区号占一个字节, 表示当前保护运行的定值所在区号, 范围0-3定值个数指定值数值个数, 占一个字节开关量个数指定值开关量个数, 占一个字节定值指数值定值, 每个定值占2个字节, 个数由定值个数决定.支路和母线编号则为BCD码; 保护和失灵整定每个定值均为两位固定小数.开关量指开关量定值, 每个占1位, 个数由开关量个数决定. 开关量所占字节数为: 开关量个数/8, 再向上取整1.2 定值说明1.2.1装置参数定值(个数为4)序号定值名称单位整定范围1 保护地址0-2542 波特率1 Bit/s 4800/9600/19200/384003 波特率2 Bit/s 4800/9600/19200/384004 打印波特率Bit/s 4800/9600/19200/384001.2.2装置参数开关量(个数为5)序号定值名称整定范围1 通信规约 0:103规约;1:LFP规约2 自动打印报告 0,13 网络打印机 0,14 分脉冲对时 0,15 远方修改定值投入 0,1注：“远方修改定值投入”为“0”时，不允许远方整定定值。
1.2.3系统参数定值(个数为50)序号定值名称单位整定范围1 TV二次额定电压（两位小数） V 57.71/52 TA二次额定电流 A四位ASCII码3 支路01编号(双字)4 支路01TA调整系数（三位小数）0~2四位ASCII码5 支路02编号(双字)6 支路02TA调整系数（三位小数）0~2四位ASCII码7 支路03编号(双字)8 支路03TA调整系数（三位小数）0~2四位ASCII码9 支路04编号(双字)10 支路04TA调整系数（三位小数）0~2四位ASCII码11 支路05编号(双字)12 支路05TA调整系数（三位小数）0~2四位ASCII码13 支路06编号(双字)14 支路06TA调整系数（三位小数）0~2四位ASCII码15 支路07编号(双字)16 支路07TA调整系数（三位小数）0~2四位ASCII码17 支路08编号(双字)18 支路08TA调整系数（三位小数）0~219 支路09编号(双字)四位ASCII码20 支路09TA调整系数（三位小数）0~2四位ASCII码21 支路10编号(双字)22 支路10TA调整系数（三位小数）0~2四位ASCII码23 支路11编号(双字)24 支路11TA调整系数（三位小数）0~2四位ASCII码25 支路12编号(双字)26 支路12TA调整系数（三位小数）0~2四位ASCII码27 支路13编号(双字)28 支路13TA调整系数（三位小数）0~2四位ASCII码29 支路14编号(双字)30 支路14TA调整系数（三位小数）0~231 支路15编号(双字)四位ASCII码32 支路15TA调整系数（三位小数）0~233 支路16编号(双字)四位ASCII码34 支路16TA调整系数（三位小数）0~2四位ASCII码35 支路17编号(双字)36 支路17TA调整系数（三位小数）0~2四位ASCII码37 支路18编号(双字)38 支路18TA调整系数（三位小数）0~2四位ASCII码39 支路19编号(双字)40 支路19TA调整系数（三位小数）0~2四位ASCII码41 支路20编号(双字)42 支路20TA调整系数（三位小数）0~2四位ASCII码43 母联编号(双字)44 母联TA调整系数（三位小数）0~21/2/3/4/5/6/7/8 45 母线编号11/2/3/4/5/6/7/8 46 母线编号20~FFFF(Hex)47 I母刀闸位置10~FFFF(Hex)48 I母刀闸位置249 II母刀闸位置10~FFFF(Hex)0~FFFF(Hex)50 II母刀闸位置21.2.4系统参数开关量(个数为5)序号定值名称整定范围1 投中性点不接地系统 0,12 投单母主接线 0,13 投单母分段主接线 0,14 投母联兼旁路主接线 0,15 投外部起动母联失灵 0,11.2.5保护整定定值(个数为19)序号定值名称单位整定范围1 差动起动电流高值（两位小数） A 0.1~502 差动起动电流低值（两位小数） A 0.1~503 比率制动系数高值（两位小数）0.5~0.84 比率制动系数低值（两位小数）0.3~0.85 充电保护电流定值（两位小数） A 0.04~956 母联过流电流定值（两位小数） A 0.04~957 母联过流零序定值（两位小数） A 0.04~958 母联过流时间定值（两位小数） S 0.01~109 母联非全相零序定值（两位小数） A 0.04~9510 母联非全相负序定值（两位小数） A 0.04~9511 母联非全相时间定值（两位小数）S 0.01~1012 TA断线电流定值（两位小数） A 0.06~513 TA异常电流定值（两位小数） A 0.04~514 母差低电压闭锁（两位小数） V 2~10015 母差零序电压闭锁（两位小数） V 2~57.716 母差负序电压闭锁（两位小数） V 2~57.717 母联失灵电流定值（两位小数） A 0.04~9518 母联失灵时间定值（两位小数） S 0.01~1019 死区动作时间定值（两位小数） S 0.01~101.2.6保护整定开关量(个数为16)序号定值名称整定范围1 备用 0,12 投母差保护 0,13 投充电保护 0,14 投母联过流 0,15 投母联非全相 0,16 未用7 未用8 未用9 投单母方式 0,110 投一母TV 0,111 投二母TV 0,112 投充电闭锁母差 0,113 投TA异常不平衡判据 0,114 投TA异常自动恢复 0,115 投母联过流起动失灵 0,116 投外部闭锁母差 0,11.2.7失灵保护整定定值(个数为91)序号定值名称单位整定范围0.01~101 跟跳动作时间（两位小数） S2 母联动作时间（两位小数） S0.01~103 失灵保护动作时间（两位小数） S 0.01~102~1004 失灵低电压闭锁（两位小数） V5 失灵零序电压闭锁（两位小数） V 2~57.76 失灵负序电压闭锁（两位小数） V 2~57.77 失灵公共控制字0~FFFF(Hex)8 支路01失灵起动相电流（两位小数） A 0~9510 支路01失灵起动负序电流（两位小数）A 0.04~9511 支路01失灵控制字0~FFFF(Hex)12 支路02失灵起动相电流（两位小数） A 0~9513 支路02失灵起动零序电流（两位小数）A 0.04~9514 支路02失灵起动负序电流（两位小数）A 0.04~9515 支路02失灵控制字0~FFFF(Hex)16 支路03失灵起动相电流（两位小数） A 0~9517 支路03失灵起动零序电流（两位小数）A 0.04~9518 支路03失灵起动负序电流（两位小数）A 0.04~9519 支路03失灵控制字0~FFFF(Hex)20 支路04失灵起动相电流（两位小数） A 0~9521 支路04失灵起动零序电流（两位小数）A 0.04~9522 支路04失灵起动负序电流（两位小数）A 0.04~9523 支路04失灵控制字0~FFFF(Hex)24 支路05失灵起动相电流（两位小数） A 0~9525 支路05失灵起动零序电流（两位小数）A 0.04~9526 支路05失灵起动负序电流（两位小数）A 0.04~9527 支路05失灵控制字0~FFFF(Hex)28 支路06失灵起动相电流（两位小数） A 0~9529 支路06失灵起动零序电流（两位小数）A 0.04~9530 支路06失灵起动负序电流（两位小数）A 0.04~9531 支路06失灵控制字0~FFFF(Hex)32 支路07失灵起动相电流（两位小数） A 0~9533 支路07失灵起动零序电流（两位小数）A 0.04~9534 支路07失灵起动负序电流（两位小数）A 0.04~9535 支路07失灵控制字0~FFFF(Hex)36 支路08失灵起动相电流（两位小数） A 0~9537 支路08失灵起动零序电流（两位小数）A 0.04~9538 支路08失灵起动负序电流（两位小数）A 0.04~9539 支路08失灵控制字0~FFFF(Hex)40 支路09失灵起动相电流（两位小数） A 0~9541 支路09失灵起动零序电流（两位小数）A 0.04~9542 支路09失灵起动负序电流（两位小数）A 0.04~9543 支路09失灵控制字0~FFFF(Hex)44 支路10失灵起动相电流（两位小数） A 0~9545 支路10失灵起动零序电流（两位小数）A 0.04~9546 支路10失灵起动负序电流（两位小数）A 0.04~9547 支路10失灵控制字0~FFFF(Hex)48 支路11失灵起动相电流（两位小数） A 0~9549 支路11失灵起动零序电流（两位小数）A 0.04~9550 支路11失灵起动负序电流（两位小数）A 0.04~9551 支路11失灵控制字0~FFFF(Hex)53 支路12失灵起动零序电流（两位小数）A 0.04~9554 支路12失灵起动负序电流（两位小数）A 0.04~9555 支路12失灵控制字0~FFFF(Hex)56 支路13失灵起动相电流（两位小数） A 0~9557 支路13失灵起动零序电流（两位小数）A 0.04~9558 支路13失灵起动负序电流（两位小数）A 0.04~9559 支路13失灵控制字0~FFFF(Hex)60 支路14失灵起动相电流（两位小数） A 0~9561 支路14失灵起动零序电流（两位小数）A 0.04~9562 支路14失灵起动负序电流（两位小数）A 0.04~9563 支路14失灵控制字0~FFFF(Hex)64 支路15失灵起动相电流（两位小数） A 0~9565 支路15失灵起动零序电流（两位小数）A 0.04~9566 支路15失灵起动负序电流（两位小数）A 0.04~9567 支路15失灵控制字0~FFFF(Hex)68 支路16失灵起动相电流（两位小数） A 0~9569 支路16失灵起动零序电流（两位小数）A 0.04~9570 支路16失灵起动负序电流（两位小数）A 0.04~9571 支路16失灵控制字0~FFFF(Hex)72 支路17失灵起动相电流（两位小数） A 0~9573 支路17失灵起动零序电流（两位小数）A 0.04~9574 支路17失灵起动负序电流（两位小数）A 0.04~9575 支路17失灵控制字0~FFFF(Hex)76 支路18失灵起动相电流（两位小数） A 0~9577 支路18失灵起动零序电流（两位小数）A 0.04~9578 支路18失灵起动负序电流（两位小数）A 0.04~9579 支路18失灵控制字0~FFFF(Hex)80 支路19失灵起动相电流（两位小数） A 0~9581 支路19失灵起动零序电流（两位小数）A 0.04~9582 支路19失灵起动负序电流（两位小数）A 0.04~9583 支路19失灵控制字0~FFFF(Hex)84 支路20失灵起动相电流（两位小数） A 0~9585 支路20失灵起动零序电流（两位小数）A 0.04~9586 支路20失灵起动负序电流（两位小数）A 0.04~9587 支路20失灵控制字0~FFFF(Hex)88 代路失灵起动相电流（两位小数） A 0~9589 代路失灵起动零序电流（两位小数） A 0.04~9590 代路失灵起动负序电流（两位小数） A 0.04~9591 代路失灵控制字0~FFFF(Hex) 失灵公共控制字解释:bit 0:失灵投入，bit 1~7:未用。

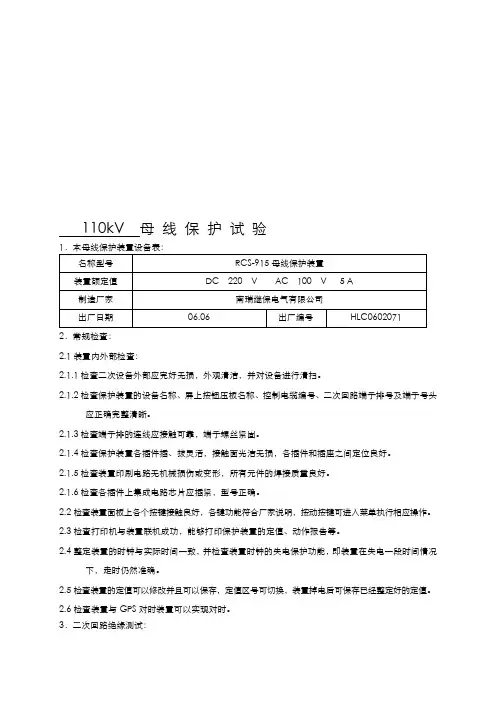

110kV 母线保护试验2．常规检查：2.1装置内外部检查：2.1.1检查二次设备外部应完好无损，外观清洁，并对设备进行清扫。
2.1.2检查保护装置的设备名称、屏上按钮压板名称、控制电缆编号、二次回路端子排号及端子号头应正确完整清晰。
2.1.3检查端子排的连线应接触可靠，端子螺丝紧固。
2.1.4检查保护装置各插件插、拔灵活，接触面光洁无损，各插件和插座之间定位良好。
2.1.5检查装置印刷电路无机械损伤或变形，所有元件的焊接质量良好。
2.1.6检查各插件上集成电路芯片应插紧，型号正确。
2.2检查装置面板上各个按键接触良好，各键功能符合厂家说明，按动按键可进入菜单执行相应操作。
2.3检查打印机与装置联机成功，能够打印保护装置的定值、动作报告等。
2.4整定装置的时钟与实际时间一致，并检查装置时钟的失电保护功能，即装置在失电一段时间情况下，走时仍然准确。
2.5检查装置的定值可以修改并且可以保存，定值区号可切换，装置掉电后可保存已经整定好的定值。
2.6检查装置与GPS对时装置可以实现对时。
3．二次回路绝缘测试：对地绝缘阻值均应大于10MΩ，总回路对地绝缘电阻值大于1.0 MΩ。
弱电回路用500V摇表，强电回路用1000V摇表。
4．保护装置程序版本：5.1刀闸位置开入：6．装置交流采样检查：6．1 电压采样：6．2 电压相角：6．3 电流采样：加入三相额定电压，每一线路分别加入额定电流5.0A，相电压超前各相电流60度7．保护装置定值清单：77778保护试验：8．1母差保护：88．1．2比率制动：8．1．2．1比率制动系数高值：高值0.70投入投单母方式压板或在线路互联状态下，任选两条线路定为线路1和线路2，在同一段母线上，固定线路1电流I1，给线路2加入与线路1反相180度的电流I2，逐渐增大I2电流直到差动动作，记录如下：I1=1.0A情况8．1．2．2比率制动系数低值：低值0.60投入母联检修压板，任选两条线路定为线路1和线路2，在同一段母线上，固定线路1电流I1，给线路2加入与线路1反相180度的电流I2，逐渐增大I2电流直到差动动作，记录如下：8．1．3 模拟母线区外故障：加电流10.0A，Ⅱ母元件电流与母联电流同极性串联，再与Ⅰ母元件电流反极性串联后分别通入A、B、C相故障电流，母差保护不动作。

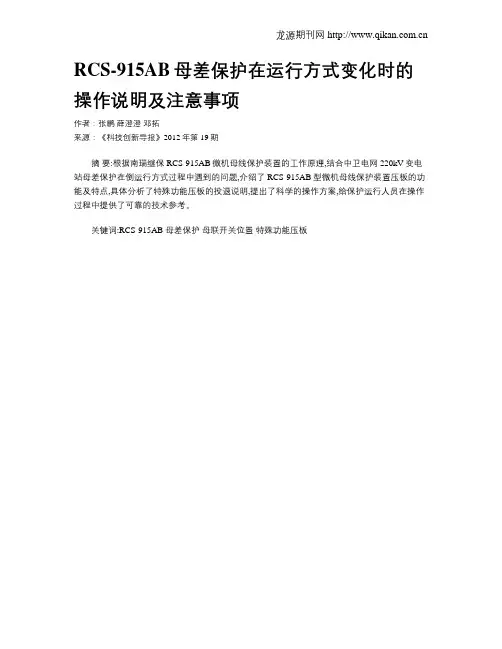

龙源期刊网 RCS-915AB母差保护在运行方式变化时的操作说明及注意事项
作者：张鹏薛澄澄邓拓
来源：《科技创新导报》2012年第19期
摘要:根据南瑞继保RCS-915AB微机母线保护装置的工作原理,结合中卫电网220kV变电站母差保护在倒运行方式过程中遇到的问题,介绍了RCS-915AB型微机母线保护装置压板的功能及特点,具体分析了特殊功能压板的投退说明,提出了科学的操作方案,给保护运行人员在操作过程中提供了可靠的技术参考。
关键词:RCS-915AB 母差保护母联开关位置特殊功能压板。
RCS—915AB微机母线差动保护的特点及运行维护中应注意的问题作者：陈丽菊来源：《消费电子·理论版》2013年第10期摘要：对RCS-915AB微机母线差动保护的装置介绍及在运行维护中应注意的问题。
关键词：母线差动；失灵保护；装置介绍中图分类号：TM772 文献标识码：A 文章编号：1674-7712 （2013） 20-0000-01一、RCS-915AB微机母线保护装置的原理介绍（一）母线差动保护母线差动保护由分相式比率差动元件构成。
差动回路包括母线大差回路和各段母线小差回路。
母线大差是指除母联开关和分段开关外所有支路电流所构成的差动回路。
某段母线的小差是指该段母线上所连接的所有支路（包括母联和分段开关）电流所构成的差动回路。
母线大差比率差动用于判别母线区内和区外故障，小差比率差动用于故障母线的选择。
装置定义母联CT的极性从Ⅰ母流向Ⅱ母。
3.故障母线选择元件。
差动保护根据母线上所有连接元件电流采样值计算出大差电流，构成大差比率差动元件，作为差动保护的区内故障判别元件。
对于分段母线或双母线接线方式，根据各连接元件的刀闸位置开入计算出两条母线的小差电流，构成小差比率差动元件，作为故障母线选择元件。
（二）母联失灵与母联死区保护当保护向母联发跳令后，经整定延时母联电流仍然大于母联失灵电流定值时，母联失灵保护经两母线电压闭锁后切除两母线上所有连接元件。
通常情况下，只有母差保护和母联充电保护才启动母联失灵保护。
当投入“投母联过流起动母联失灵”控制字时，母联过流保护也可以起动母联失灵保护。
若母联开关和母联TA之间发生故障，断路器侧母线跳开后故障仍然存在，正好处于TA 侧母线小差的死区，为提高保护动作速度，设了死区保护。
母联死区保护在差动保护发母线跳令后，母联开关已跳开而母联TA仍有电流，且大差比率差动元件及断路器侧小差比率差动元件不返回的情况下，经死区动作延时Tsq跳开另一条母线。
为防止母联在跳位时发生死区故障将母线全切除，当两母线都有电压且母联开关在跳位时母联电流不计入小差电流。
QB 宝珠寺水力发电厂企业标准Q/BZS 11513507-2011宝珠寺水电站RCS-915AB母线保护装置检修技术标准2011-11-01 发布2011-11-01 实施宝珠寺水力发电厂发布目录前言 (II)1 范围 (1)2 引用标准 (1)3 周期及项目 (1)4 检修工艺及质量要求 (2)5 检修总结及技术文件整理 (6)附录 A （资料性附录）主要技术参数 (7)附录 B （规范性附录）技术监督及反措要求 (8)附录 C （规范性附录）检修试验报吿范例（此表作为附件检修技术报告） (9)前言本标准由电修工程公司提出本标准由电修工程公司起草、修订本标准主要起草人：康永刚本标准委托由标准化委员会委托电修工程公司负责解释RCS-915AB母线保护装置检修标准1范围本标准规定了RCS-915AB母线保护装置的巡检、检修周期、检修项目、质量及技术监督要求。
本标准适用于宝珠寺水力发电厂RCS-915AB母线保护装置检修和维护。
2引用标准GB/T14285-2006《继电保护及安全自动装置技术规程》GB/T 7261-2008《继电保护和安全自动装置基本试验方法》GB/T14598.3-2006《量度继电器和保护装置绝缘配合要求和试验》DL/T587-2007《继电保护及安全自动装置运行管理规程》DL/T995-2006《继电保护和电网安全自动装置检验规程》南京南瑞《RCS-915AB型母线保护装置技术、使用说明书》《宝珠寺电厂生产技术管理标准》3周期及项目3.1 巡视3.1.1 巡视周期——工作时间内，运行的母线保护的正常巡视应每周三次；——新投产设备及高、低温季节，高湿度季节，气候异常时，高峰负荷期间，设备异常时，应适当缩短周期，加强巡视。
3.1.2 巡视检查项目——保护装置电源指示灯和装置“运行”灯应点亮；母线上元件刀闸位置显示应与实际母线元件运行方式一致。
液晶面板显示正常，无异常信号指示，无异常声音；——液晶显示屏上显示的时间正确，装置采样电压、电流、相位测量、差流结果应正确，保护投入压板方式与实际投入方式应一致。
ZL_YJBH0321.0912RCS-915AB-HB型微机母线保护装置技术和使用说明书RCS-915AB-HB 微机母线保护装置技术说明书使用说明书调试大纲南瑞继保电气有限公司南瑞继保电气有限公司版权所有2009.12（R1.0）此说明书适用于2.10及以上版本程序。
本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
更多产品信息，请访问互联网：目录1概述 (1)1.1应用范围 (1)1.2保护配置 (1)1.3性能特征 (1)2技术参数 (1)2.1额定参数 (1)2.2功耗 (1)2.3电源 (1)2.4主要技术指标 (2)2.5环境参数 (2)2.6电磁兼容 (2)2.7绝缘试验 (2)2.8机箱参数及安装方式 (2)2.9通讯 (2)3工作原理 (2)3.1装置硬件配置 (2)3.2原理说明 (3)4装置整体介绍 (15)4.1输出接点 (15)4.2装置接线端子 (16)4.3结构与安装 (20)4.4装置面板布置 (21)5整定方法及用户选择 (22)5.1装置参数定值 (22)5.2系统参数定值 (23)5.3母差保护定值 (25)5.4失灵保护定值 (28)6装置使用说明 (35)6.1装置液晶显示说明 (35)6.2命令菜单使用说明 (39)7调试大纲 (42)7.1试验注意事项 (42)7.2交流回路校验 (42)7.3输入接点检查 (42)7.4整组试验 (42)7.5输出接点检查 (44)7.6开关传动试验 (45)7.7带负荷试验 (45)8装置的运行说明 (46)8.1装置的组成 (46)8.2装置异常信息含义及处理建议 (46)8.3安装注意事项 (48)8.4保护运行注意事项 (48)附录1：模拟盘简介 (49)1概述1.1 应用范围RCS-915AB-HB型微机母线保护装置，适用于各种电压等级的单母线、单母分段、双母线等两段母线及以下的各种主接线方式，母线上允许所接的线路与元件数最多为21个（包括母联），并可满足有母联兼旁路运行方式主接线系统的要求。
1.2 保护配置RCS-915AB-HB型微机母线保护装置设有母线差动保护、母联充电保护、母联死区保护、母联失灵保护、母联过流保护、母联非全相保护以及断路器失灵保护等功能。
1.3 性能特征l允许TA变比不同，TA调整系数可以整定l高灵敏比率差动保护l新型的自适应阻抗加权抗TA饱和判据l完善的事件报文处理l友好的全中文人机界面l灵活的后台通讯方式，配有RS-485和光纤通讯接口(可选)l支持电力行业标准DL/T667-1999（IEC60870-5-103标准）的通讯规约l与COMTRADE兼容的故障录波2技术参数2.1 额定参数直流电源：220V，110V 允许偏差: +15％，-20％交流电压：V1003交流电流：5A，1A频率：50Hz2.2 功耗交流电流：<1VA/相 (In=5A)<0.5VA/相 (In=1A)交流电压：<0.5VA/相直流：正常<45W跳闸<60W2.3 电源工作电源：±15V，允许偏差±0.3V＋5V，允许偏差±0.15V光耦隔离电源：＋24V，允许偏差±2V12.4 主要技术指标保护整组动作时间母差保护：<15ms（差流Id > 2Icdzd）定值误差：<5％2.5 环境参数正常工作温度：0～40℃极限工作温度：-10～50℃贮存及运输：-25～70℃2.6 电磁兼容试验项目试验值参照标准1MHz脉冲群干扰试验2.5kVGB14598.13-1998，Ⅲ级（idt IEC60255-22-1:1998）静电放电试验8kVGB14598.4-1998，Ⅲ级（idt IEC60255-22-2:1996）快速瞬变干扰试验4kVGB14598.10-1996，Ⅳ级（idt IEC60255-22-4:1992）幅射电磁场干扰试验10V/mGB14598.9-1995，Ⅲ级（idt IEC60255-22-3:1989）2.7 绝缘试验试验项目试验值参照标准绝缘试验2kV交流，1分钟GB/T14598.3-93 6.0冲击电压试验5kV，1.2/50μs,0.5J GB/T14598.3-93 8.02.8 机箱参数及安装方式机箱尺寸：487mm（宽）×285mm（高）×530.4mm（深）。
嵌入式安装。
2.9 通讯两个RS-485通讯接口，一个光纤通讯接口（可选）。
通讯规约：电力行业标准DL/T667-1999(idt IEC60870-5-103)3工作原理3.1装置硬件配置装置核心部分采用Mortorola公司的32位单片微处理器MC68332，主要完成保护的出口逻辑及后台功能，保护运算采用AD公司的高速数字信号处理（DSP）芯片，使保护装置的数据处理能力大大增强。
装置采样率为每周波24点，在故障全过程对所有保护算法进行并行实时计算，使得装置具有很高的固有可靠性及安全性。
具体硬件模块图见图3.1。
输入电流、电压首先经隔离互感器传变至二次侧(注:电流变换器的线性工作范围为40IN)，成为小电压信号分别进入CPU板和管理板。
CPU板主要完成保护的逻辑及跳闸出口功能，同时完成事件记录及打印、保护部分的后台通讯及与面板2CPU的通讯；管理板内设总起动元件，起动后开放出口继电器的正电源，另外，管理板还具有完整的故障录波功能，录波格式与COMTRADE格式兼容，录波数据可单独串口输出或打印输出。
图3.1 硬件模块图3.2 原理说明3.2.1 母线差动保护母线差动保护由分相式比率差动元件构成，TA极性要求：如图3.2主接线示意图，若支路TA同名端在母线侧，则母联TA同名端在Ⅰ母侧（装置内部只认母线的物理位置，与编号无关，如果母线编号的定义与本示意图不符，母联同名端的朝向以物理位置为准，单母分段主接线分段TA的极性也以此为原则）。
差动回路包括母线大差回路和各段母线小差回路。
母线大差是指除母联开关和分段开关外所有支路电流所构成的差动回路。
某段母线的小差是指该段母线上所连接的所有支路（包括母联和分段开关）电流所构成的差动回路。
母线大差比率差动用于判别母线区内和区外故障，小差比率差动用于故障母线的选择。
母联图3.2 一次系统示意图1）起动元件a）电压工频变化量元件，当两段母线任一相电压工频变化量大于门坎（由浮动门坎和固定门坎构成）时电压工频变化量元件动作，其判据为：34 △u >△U T +0.05U N其中：△u 为相电压工频变化量瞬时值；0.05U N 为固定门坎；△U T 是浮动门坎，随着变化量输出变化而逐步自动调整。
b ）差流元件，当任一相差动电流大于差流起动值时差流元件动作，其判据为： Id > I cdzd其中：Id 为大差动相电流；I cdzd 为差动电流起动定值。
母线差动保护电压工频变化量元件或差流元件起动后展宽500ms 。
2）比率差动元件a ） 常规比率差动元件 动作判据为：cdzd mj jI I>∑=1 （1）∑∑==>mj j mj jI K I11（2）其中：K 为比率制动系数；I j 为第j 个连接元件的电流；cdzd I 为差动电流起动定值。
）其动作特性曲线如图3.3所示。
∑jIjIcdzdI图3.3 比例差动元件动作特性曲线为防止在母联开关断开的情况下，弱电源侧母线发生故障时大差比率差动元件的灵敏度不够，大差比例差动元件的比率制动系数有高低两个定值。
母联开关处于合闸位置以及投单母或刀闸双跨时大差比率差动元件采用比率制动系数高值，而当母线分列运行时自动转用比率制动系数低值。
小差比例差动元件则固定取比率制动系数高值。
b ） 工频变化量比例差动元件为提高保护抗过渡电阻能力，减少保护性能受故障前系统功角关系的影响，本保护除采用由差流构成的常规比率差动元件外，还采用工频变化量电流构成了工频变化量比率差动元件，与制动系数固定为0.2的常规比率差动元件配合构成快速差动保护。
其动作判据为：cdzd T mj j DI DI I +∆>∆∑=1 （1）5∑∑==∆′>∆mj j mj j I K I 11（2）其中K ′为工频变化量比例制动系数，母联开关处于合闸位置以及投单母或刀闸双跨时K ′取0.75，而当母线分列运行时则自动转用比率制动系数低值，小差则固定取0.75；△Ij 为第j 个连接元件的工频变化量电流；△DIT 为差动电流起动浮动门坎；DIcdzd 为差流起动的固定门坎,由Icdzd 得出。
3）故障母线选择元件差动保护根据母线上所有连接元件电流采样值计算出大差电流，构成大差比例差动元件，作为差动保护的区内故障判别元件。
对于分段母线或双母线接线方式，根据各连接元件的刀闸位置开入计算出两条母线的小差电流，构成小差比率差动元件，作为故障母线选择元件。
当大差抗饱和母差动作（下述TA 饱和检测元件二检测为母线区内故障），且任一小差比率差动元件动作，母差动作跳母联；当小差比率差动元件和小差谐波制动元件同时开放时，母差动作跳开相应母线。
当双母线按单母方式运行不需进行故障母线的选择时可投入单母方式压板。
当元件在倒闸过程中两条母线经刀闸双跨，则装置自动识别为单母运行方式。
这两种情况都不进行故障母线的选择，当母线发生故障时将所有母线同时切除。
母差保护另设一后备段，当抗饱和母差动作，且无母线跳闸，则经过250ms 切除母线上所有的元件。
另外，装置在比率差动连续动作500ms 后将退出所有的抗饱和措施，仅保留比率差动元件（cdzd mj j I I >∑=1，∑∑==>mj j mj j I K I 11），若其动作仍不返回则跳相应母线。
这是为了防止在某些复杂故障情况下保护误闭锁导致拒动，在这种情况下母线保护动作跳开相应母线对于保护系统稳定和防止事故扩大都是有好处的。
（而事实上真正发生区外故障时，TA 的暂态饱和过程也不可能持续超过500ms ）4）TA 饱和检测元件为防止母线保护在母线近端发生区外故障时TA 严重饱和的情况下发生误动，本装置根据TA 饱和波形特点设置了两个TA 饱和检测元件，用以判别差动电流是否由区外故障TA 饱和引起，如果是则闭锁差动保护出口，否则开放保护出口。
TA 饱和检测元件一：采用新型的自适应阻抗加权抗饱和方法，即利用电压工频变化量起动元件自适应地开放加权算法。
当发生母线区内故障时，工频变化量差动元件△BLCD 和工频变化量阻抗元件△Z 与工频变化量电压元件△U 基本同时动作，而发生母线区外故障时，由于故障起始TA 尚未进入饱和，△BLCD 元件和△Z 元件的动作滞后于工频变化量电压元件。
