220k V母线保护及失灵保护220kV母线保护及失灵保护第一节 220kV母线保护及失灵保护的现场配置本站220kV母线保护是采用了两套功能完全一样且又相互独立的深圳南瑞产BP-2B型微机母线保护装置。
BP-2B型微机母线保护装置采用比率制动特性的差动保护原理,结合微机数字处理的特点,发展出以分相瞬时值复式比率差动元件为主的一整套电流差动保护方案,完成差动保护,复合电压闭锁,人机接口等功能。
差动保护箱中设置大差电流元件,各段母线小差电流元件,母联(分段)充电保护,CT断线闭锁元件,CT饱和及检测元件,母线运行方式的自动识别等,电压闭锁箱包括母线保护的复合电压元件、PT 断线告警等功能。
220kV失灵保护是采用了深圳南瑞的BP-2B型微机断路器失灵保护,其保护与220kV母线保护没有任何关系,是独立的一套断路器失灵保护,保护由一套失灵保护装置和一套电压闭锁装置组成,具有断路器失灵保护,复合电压闭锁,运行方式自动识别其开关量,交流电流、电压的输入实时监测等功能。
本站220kV失灵保护的启动方式有以下几种:1.母线所连线路断路器失灵时启动方式:当母线所连的某线路断路器失灵时,由该线路或元件的失灵起动装置提供一个失灵起动接点给本装置。
本装置检测到某一失灵起动接点闭合后,起动该断路器所连的母线段失灵出口逻辑,经失灵复合电压闭锁,按可整定的‘失灵出口短延时(0.2S)’跳开联络开关,‘失灵出口长延时0.25S)’跳开该母线连接的所有断路器。
2.#1母联2012断路器失灵时启动方式:由母联2012保护的失灵起动装置提供一个失灵起动接点给本装置。
本装置检测到母联2012失灵起动接点闭合后,起动2012断路器失灵出口逻辑,当母联电流大于母联失灵定值,经失灵复合电压闭锁,按可整定的‘母联失灵延时’跳开Ⅰ母线和Ⅱ母线连接的所有断路器。
3.母联2025开关失灵时启动方式:本装置检测到母联2025失灵起动接点(在母差保护屏)闭合后,起动该断路器失灵出口逻辑,当母联电流大于母联失灵定值,经失灵复合电压闭锁,按可整定的‘母联失灵延时’跳开Ⅱ母线和Ⅴ母线上的所有断路器。
母线失灵保护动作原理1. 母线失灵保护简介母线失灵保护是电力系统中的一种重要保护装置,用于检测和保护电力系统中的母线设备。
母线是电力系统中的重要组成部分,负责将发电机、变压器和其他电力设备的输出电能汇集起来,并分配给各个负荷。
母线设备的失灵可能会导致电力系统的故障,甚至引发火灾等严重事故,因此对母线设备进行保护是非常必要的。
2. 母线失灵保护的基本原理母线失灵保护的基本原理是通过检测电流、电压等参数的异常变化,判断母线设备是否失灵,并及时采取保护动作,切断故障部分,保护电力系统的安全运行。
下面将详细介绍母线失灵保护的基本原理。
2.1 电流保护原理电流保护是母线失灵保护中的重要部分,通过检测电流的变化来判断母线设备是否失灵。
电流保护的原理主要包括以下几个方面:2.1.1 母线电流的采样母线电流的采样是电流保护的基础,通常采用电流互感器对母线电流进行采样。
电流互感器是一种用于测量高电流的装置,它可以将高电流变换成低电流,以便于保护装置的测量和判断。
2.1.2 电流的比较与判断采样得到的母线电流信号会经过放大、滤波等处理后,与事先设定的保护阈值进行比较。
如果电流超过了保护阈值,就说明母线设备可能失灵,需要进行保护动作。
2.1.3 保护动作的触发当电流超过保护阈值时,保护装置会触发保护动作,通常是通过控制断路器等开关装置实现。
保护动作的目的是切断故障部分,保护电力系统的安全运行。
2.2 电压保护原理除了电流保护外,电压保护也是母线失灵保护的重要组成部分。
电压保护主要通过检测电压的异常变化来判断母线设备是否失灵。
电压保护的原理包括以下几个方面:2.2.1 母线电压的采样母线电压的采样通常通过电压互感器来实现。
电压互感器是一种用于测量高电压的装置,它可以将高电压变换成低电压,以便于保护装置的测量和判断。
2.2.2 电压的比较与判断采样得到的母线电压信号会经过放大、滤波等处理后,与事先设定的保护阈值进行比较。
母联失灵保护、母联死区保护的保护原理及其跳闸方式摘要:电力系统中母线是具有很多进、出线的公共电气连接点,它起着汇总与分配电能的作用,所以发电厂和变电站的母线是电力系统的一个重要组成元件。
母线运行是否安全可靠,将直接影响发电厂、变电站和用户工作的可靠,甚至会破坏整个系统的稳定。
母线故障的类型,主要是单相接地和相间短路故障。
与输电线路故障相比较,母线故障的几率虽然小,但其造成的后果却十分严重。
因此必须采取措施来消除或减少母线故障所造成的后果。
关键词:故障母联失灵保护母联死区保护逻辑1 引言母联失灵保护、母联死区保护的保护原理及其跳闸方式对于继电保护初学者理解起来存在一定困难,但是继电保护工作者必须清楚的知道保护的原理及其保护的逻辑及其动作跳闸的方式。
母联失灵保护、母联死区保护的作用及其配置该保护的必要性是我们接下来将要论述的问题。
2 保护的原理与逻辑2.1母差保护原理母线差动保护大部分由分相式比率差动元件构成,CT极性要求:如图1主接线示意图,若支路 CT 同名端在母线侧,则母联CT同名端在II母侧。
差动回路包括母线大差回路和各段母线小差回路。
母线大差是指除母联开关和分段开关外所有支路电流所构成的差动回路。
某段母线的小差是指该段母线上所连接的所有支路(包括母联和分段开关)电流所构成的差动回路。
母线大差比率差动用于判别母线区内和区外故障,小差比率差动用于故障母线的选择。
图1图2图3母线差动原理结合图2与下列公式可以理解,上图大差、I母小差、II母小差数值为:及母联CT极性指向那个母线那个母线小差做和运算,另一条母线小差做差运算。
当II母发生故障时,则大差元件、II母小差元件应有很大的差流,I母小差元件应没有差流,II母差动动作,如图3所示2.2 母联失灵保护原理及其动作逻辑当母差保护动作向母联发跳令后,经整定延时母联电流仍然大于母联失灵电流定值时,母联失灵保护经各母线电压闭锁分别跳相应的母线。
现在大多数保护装置厂家的母联失灵保护功能固定投入。

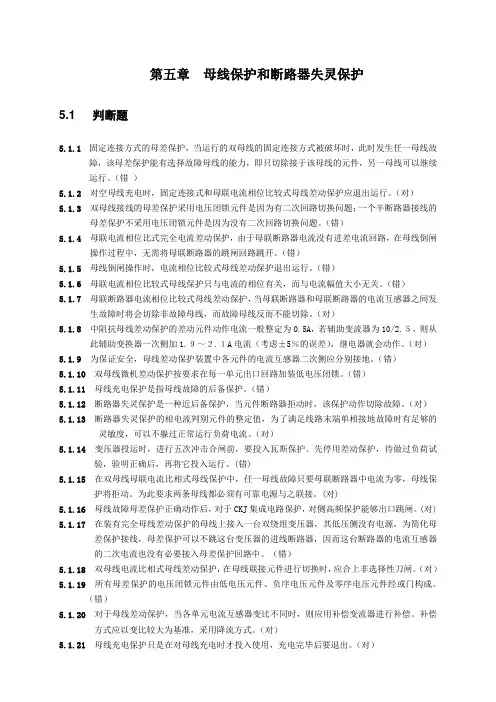

第五章母线保护和断路器失灵保护5.1 判断题5.1.1固定连接方式的母差保护,当运行的双母线的固定连接方式被破坏时,此时发生任一母线故障,该母差保护能有选择故障母线的能力,即只切除接于该母线的元件,另一母线可以继续运行。
(错)5.1.2 对空母线充电时,固定连接式和母联电流相位比较式母线差动保护应退出运行。
(对)5.1.3 双母线接线的母差保护采用电压闭锁元件是因为有二次回路切换问题;一个半断路器接线的母差保护不采用电压闭锁元件是因为没有二次回路切换问题。
(错)5.1.4 母联电流相位比式完全电流差动保护,由于母联断路器电流没有进差电流回路,在母线倒闸操作过程中,无需将母联断路器的跳闸回路跳开。
(错)5.1.5 母线倒闸操作时,电流相位比较式母线差动保护退出运行。
(错)5.1.6 母联电流相位比较式母线保护只与电流的相位有关,而与电流幅值大小无关。
(错)5.1.7 母联断路器电流相位比较式母线差动保护,当母联断路器和母联断路器的电流互感器之间发生故障时将会切除非故障母线,而故障母线反而不能切除。
(对)5.1.8 中阻抗母线差动保护的差动元件动作电流一般整定为0.5A,若辅助变流器为10/2.5,则从此辅助变换器一次侧加1.9~2.1A电流(考虑±5%的误差),继电器就会动作。
(对)5.1.9 为保证安全,母线差动保护装置中各元件的电流互感器二次侧应分别接地。
(错)5.1.10 双母线微机差动保护按要求在每一单元出口回路加装低电压闭锁。
(错)5.1.11 母线充电保护是指母线故障的后备保护。
(错)5.1.12 断路器失灵保护是一种近后备保护,当元件断路器拒动时,该保护动作切除故障。
(对)5.1.13 断路器失灵保护的相电流判别元件的整定值,为了满足线路末端单相接地故障时有足够的灵敏度,可以不躲过正常运行负荷电流。
(对)5.1.14 变压器投运时,进行五次冲击合闸前,要投入瓦斯保护。
先停用差动保护,待做过负荷试验,验明正确后,再将它投入运行。
母线保护及失灵保护辛伟母线保护:母线是发电厂和变电站重要组成部分之一。
母线又称汇流排,是汇集电能及分配电能的重要设备。
运行实践表明:在众多的连接元件中,由于绝缘子的老化,污秽引起的闪路接地故障和雷击造成的短路故障次数甚多。
另外,运行人员带地线合刀闸造成的母线短路故障,也有发生。
母线的故障类型主要有单相接地故障,两相接地短路故障及三相短路故障。
两相短路故障的几率较少。
当发电厂和变电站母线发生故障时,如不及时切除故障,将会损坏众多电力设备及破坏系统的稳定性,从而造成全厂或全变电站大停电,乃至全电力系统瓦解。
因此,设置动作可靠、性能良好的母线保护,使之能迅速检测出母线故障所在并及时有选择性的切除故障是非常必要的。
对母线保护的要求:与其他主设备保护相比,对母线保护的要求更苛刻。
(1)高度的安全性和可靠性母线保护的拒动及误动将造成严重的后果。
母线保护误动将造成大面积停电;母线保护的拒动更为严重,可能造成电力设备的损坏及系统的瓦解。
(2)选择性强、动作速度快母线保护不但要能很好地区分区内故障和外部故障,还要确定哪条或哪段母线故障。
由于母线影响到系统的稳定性,尽早发现并切除故障尤为重要。
母差保护的分类:母线差动保护按母线各元件的电流互感器接线不同可分为母线不完全差动保护和母线完全差动保护;母线不完全差动保护只需将连接于母线的各有电源元件上的电流互感器接入差动回路,在无电源元件上的电流互感器不接入差动回路。
母线完全差动保护是将母线上所有的各连接元件的电流互感器连接到差动回路。
母线完全差动保护又包括固定连接方式母差保护、电流相位比较式母差保护、比率制动式母差保护(阻抗母线差动保护)、带速饱和电流互感器的电流式母线保护等。
莲花厂的WMH-800微机型母线保护装置为比率制动式母差保护。
固定连接系指一次元件的运行方式下二次回路结线固定,且一一对应。
双母线同时运行方式,按照一定的要求,将引出线和有电源的支路分配固定连接于两条母线上,这种母线称为固定连接母线。
500kV母线保护及失灵保护第一部分500kV母线保护第一节保护的配置500kV母线采用两套RADSS/S型中阻抗差动母线保护和两套BP-2AE型复式比率差动母线保护。
RADSS/S型的工作原理是将高阻抗特性和比率制动两者结合,从而显著降低了差动回路的负载阻值。
此保护是一种高速、灵敏、中阻抗的、以电流瞬时值作测量比较的电流差动保护。
在母线外部故障时,不管电流互感器饱和与否,差动,差动继电器均可靠不动作;但当母线内部故障时,差动继电器动作且动作速度极快,约1~3ms。
两套保护分别由两组直流电源供电,分别作用于断路器跳闸线圈1、2。
BP-2AE型的工作原理是在制动量的计算中引入了差动电流,使得在区内故障时无制动,而在区外故障时则有极强的制动特性,因此更能明确地区别区内故障和区外故障。
500kV 1M、2M母线保护各有两套。
1M母线保护对应1M母差一保护屏的RADSS/S和1M、2M母差二保护屏的BP-2A(I);2M母线保护对应2M母差一保护屏的RADSS/S和1M、2M母差二保护屏的BP-2A (Ⅱ)。
1M母差保护Ⅰ、Ⅱ动作跳5011、5021、5031、5041、5051开关;2M母差保护Ⅰ、Ⅱ动作跳5013、5023、5033、5043、5053开关。
第二节保护的投入和退出编号压板名称正常方式备注1LP 5011三跳出口Ⅰ投入2LP 5021三跳出口Ⅰ投入3LP 5031三跳出口Ⅰ投入4LP 5041三跳出口Ⅰ投入5LP 5051三跳出口Ⅰ投入7LP 5011三跳出口Ⅱ投入8LP 5021三跳出口Ⅱ投入9LP 5031三跳出口Ⅱ投入10LP 5041三跳出口Ⅱ投入19LP A相差动电流连片投入始终保持在投入位置20LP B相差动电流连片投入21LP C相差动电流连片投入22LP 差动电流总连片投入1.2.1.保护压板表:1. 1M母差一保护屏压板投退2.2M母差一保护屏压板投退编号压板名称正常方式备注1LP 5013三跳出口Ⅰ投入2LP 5023三跳出口Ⅰ投入3LP 5033三跳出口Ⅰ投入4LP 5043三跳出口Ⅰ投入5LP 5053三跳出口Ⅰ投入7LP 5013三跳出口Ⅱ投入8LP 5023三跳出口Ⅱ投入9LP 5033三跳出口Ⅱ投入10LP 5043三跳出口Ⅱ投入19LP A相差动电流连片投入始终保持在投入位置20LP B相差动电流连片投入21LP C相差动电流连片投入22LP 差动电流总连片投入3.1M、2M母差二保护屏压板投退编号压板名称正常方式备注LP1 (Ⅰ母差动Ⅱ) 5011三跳出口Ⅱ投入退出1M母差保护时退出LP2 (Ⅰ母差动Ⅱ) 5021三跳出口Ⅱ投入LP3 (Ⅰ母差动Ⅱ) 5031三跳出口Ⅱ投入LP4 (Ⅰ母差动Ⅱ) 5041三跳出口Ⅱ投入LP5 (Ⅰ母差动Ⅱ) 5051三跳出口Ⅱ投入LP11 (Ⅰ母差动Ⅱ) 5011三跳出口I 投入LP12 (Ⅰ母差动Ⅱ) 5021三跳出口I 投入LP13 (Ⅰ母差动Ⅱ) 5031三跳出口I 投入LP14 (Ⅰ母差动Ⅱ) 5041三跳出口I 投入LP1 (Ⅱ母差动Ⅱ) 5013三跳出口Ⅱ投入退出2M母差保护时退出LP2 (Ⅱ母差动Ⅱ) 5023三跳出口Ⅱ投入LP3 (Ⅱ母差动Ⅱ) 5033三跳出口Ⅱ投入LP4 (Ⅱ母差动Ⅱ) 5043三跳出口Ⅱ投入LP5 (Ⅱ母差动Ⅱ) 5053三跳出口Ⅱ投入LP11 (Ⅱ母差动Ⅱ) 5013三跳出口I 投入LP12 (Ⅱ母差动Ⅱ) 5023三跳出口I 投入LP13 (Ⅱ母差动Ⅱ) 5033三跳出口I 投入LP14 (Ⅱ母差动Ⅱ) 5043三跳出口I 投入1.2.2.保护投退步骤1.1M母差保护退出(1)在1M母差一保护屏退出所有跳闸出口压板;(2)在1M、2M母差二保护屏退出Ⅰ母差动Ⅱ跳闸出口压板。
双母双分段母线保护及失灵保护作者:马勇来源:《中国新技术新产品》2015年第02期摘要:随着我国大型发电厂、变电站对于电网电路的要求不断提高,我们普遍采用双母双分段母线来提高电网的运行能力。
但是由于双母双分段母线保护措施的安全性以及可靠性都容易受到外部因素的影响,使得双母双分段母线的正常工作受到影响。
本文通过对实际工程中双母双分段母线保护及失灵保护存在的问题进行分析,并且找出该方式下提高母线保护以及失灵保护的措施。
关键词:双母双分段;失灵保护;措施中图分类号:TM77 文献标识码:A电网作为生产过程中非常重要的设备,对于国家的科技自动化、现代工业水平发展等有着重要的作用。
然而由于目前我国的工业生产用电量大增,传统电网电路的单母线配置已经满足不了实际的需求,因此我们需要采用双母双分段线路来提高我们发电厂以及变电站的负载能力。
双母双分段线路具有运行灵活,可以根据实际需要对母线上某个供电单元进行独立供电,也可以通过双母双分段其他供电单元来对该单元进行供电。
而当过双母双分段上某一段发生故障的时候,我们可以通过另一条母线来避免因为母线检修整个线路断电。
因此本文通过分析双母双分段母线保护存在的问题,并且对母线保护以及线路的失灵保护作出分析。
一、导致双母双分段母线保护及失灵保护的原因(一)变压器的安全隐患。
对于变压器来说,它在切合空载变压器时,经常会出现变压器空载电压升高从而导致变压器绝缘遭到损坏的现象,所以我们必须要及时的观察变压器的状况,并且要做到随时的进行检修,只有这样,我们才能在变压器发生切合空载变压器时,做到及时的发现,并且可以及时的消除安全隐患,这样才能保证我们的用电安全。
(二)母线倒闸的安全隐患。
我们在对母线进行操作的过程中,可能会由于我们操作过程的不规范,从而导致了一些带负荷操作的现象的出现,这种现象的产生也是极容易引发安全事故的。
所以我们必须要注意我们的正确操作问题。
除此之外,我们还要注意,在继电保护装置或其他自动装置操作的不正确或不规范而导致的隐患。
母线保护和失灵保护双重化配臵方案研究“讨论稿”华东电力设计院1.前言按照国家电力公司2000年9月28日发布的《防止电力生产重大事故的二十五项重点要求》第14.1.4条“……新建500KV和重要的220kV厂、所的220kV母线应做到双套母差、开关失灵保护,已建新建500KV和重要的220kV厂、所的220kV母线可逐步做到双套母差、开关失灵保护。
”以防止发生系统稳定破坏事故的要求,我院受华东电力调度通信中心的委托,主要对华东电网母线保护和失灵保护双重化配臵方案的实施以及可靠性(安全性和可依赖性)进行探讨,供会议讨论研究。
2.华东电网母线保护和失灵保护配臵现状2.1.厂站主接线500KV 除洛河电厂为双母线双分段和天荒坪为扩大的内桥接线外,其它站均为11/2断路器主接线。
220kV除任庄变,杨行变,泗泾变等为11/2断路器主接线外,其它厂站根据进出线数大多为双母线,双母线单分段或双分段的主接线。
2.2.母线保护配臵目前母线保护由每段母线上的元件按每相电流差动构成。
2.2.1.11/2断路器主接线由于下述原因,为加强依赖性,区内故障可靠切除故障,每条母线设臵两套母线保护,任一套动作即可切除母线故障。
1)正常方式,母线故障母线保护正确动作,及系统无故障或区外故障母线保护误动作,对系统接线无影响。
2)母线故障母线保护拒动,则由对侧带时限切除故障,造成全厂站停电,并可能引起系统稳定问题。
3)双重化可靠起动断路器失灵保护,只影响一个元件的供电。
4)单母线且无需设臵电压闭锁,母线保护接线简单可靠,安全性也高。
2.2.2.双母线及双母线分段主接线由于下述原因,除洛河电厂500KV双母线双分段外,为加强安全性,防止正常运行和区外故障时可能引起的母线保护误动作,每段母线设臵一套母线保护。
1)母线故障母线保护正确动作,及系统无故障或区外故障母线保护误动作,均切除一段母线上的元件。
2)母线故障母线保护拒动结果与11/2断路器主接线相同。
母线保护及失灵保护辛伟母线保护:母线是发电厂和变电站重要组成部分之一。
母线又称汇流排,是汇集电能及分配电能的重要设备。
运行实践表明:在众多的连接元件中,由于绝缘子的老化,污秽引起的闪路接地故障和雷击造成的短路故障次数甚多。
另外,运行人员带地线合刀闸造成的母线短路故障,也有发生。
母线的故障类型主要有单相接地故障,两相接地短路故障及三相短路故障。
两相短路故障的几率较少。
当发电厂和变电站母线发生故障时,如不及时切除故障,将会损坏众多电力设备及破坏系统的稳定性,从而造成全厂或全变电站大停电,乃至全电力系统瓦解。
因此,设置动作可靠、性能良好的母线保护,使之能迅速检测出母线故障所在并及时有选择性的切除故障是非常必要的。
对母线保护的要求:与其他主设备保护相比,对母线保护的要求更苛刻。
(1)高度的安全性和可靠性母线保护的拒动及误动将造成严重的后果。
母线保护误动将造成大面积停电;母线保护的拒动更为严重,可能造成电力设备的损坏及系统的瓦解。
(2)选择性强、动作速度快母线保护不但要能很好地区分区内故障和外部故障,还要确定哪条或哪段母线故障。
由于母线影响到系统的稳定性,尽早发现并切除故障尤为重要。
母差保护的分类:母线差动保护按母线各元件的电流互感器接线不同可分为母线不完全差动保护和母线完全差动保护;母线不完全差动保护只需将连接于母线的各有电源元件上的电流互感器接入差动回路,在无电源元件上的电流互感器不接入差动回路。
母线完全差动保护是将母线上所有的各连接元件的电流互感器连接到差动回路。
母线完全差动保护又包括固定连接方式母差保护、电流相位比较式母差保护、比率制动式母差保护(阻抗母线差动保护)、带速饱和电流互感器的电流式母线保护等。
莲花厂的WMH-800微机型母线保护装置为比率制动式母差保护。
固定连接系指一次元件的运行方式下二次回路结线固定,且一一对应。
双母线同时运行方式,按照一定的要求,将引出线和有电源的支路分配固定连接于两条母线上,这种母线称为固定连接母线。
这种母线的差动保护称为固定连接方式的母线完全差动保护。
对它的要求是一母线故障时,只切除接于该母线的元件,另一母线可以继续运行,即母线差动保护有选择故障母线的能力。
当运行的双母线的固定连接方式被破坏时,该保护将无选择故障母线的能力,而将双母线上所有连接的元件切除。
母联电流相位比较式母线差动保护主要是在母联开关上使用比较两电流相量的方向元件,引入的一个电流量是母线上各连接元件电流的相量和即差电流,引入的另一个电流量是流过母联开关的电流。
在正常运行和区外短路时差电流很小,方向元件不动作;当母线故障不仅差电流很大且母联开关的故障电流由非故障母线流向故障母线,具有方向性,因此方向元件动作且具有选择故障母线的能力。
集成电路型母线保护根据差动回路中阻抗的大小,可分为低阻抗型母线保护(一般为几欧姆),中阻抗型母线保护(一般为几百欧姆),高阻抗型母线保护(一般为几千欧姆)。
低阻抗型母线保护(一般为几欧姆):低阻抗母线差动保护装置比较简单,一般采用久经考验的判据,系统的监视较为简单。
但低阻抗母线差动保护不适用于高压母线,因为在母线外部故障使CT饱和时,母线差动继电器中会出现较大的不平衡电流,可能使母差保护误动作,所以该的可靠性不能得到很好的满足。
高阻抗型母线保护(一般为几千欧姆):高阻抗母线保护可以较好地解决CT饱和问题,为了克服低阻抗母线保护中CT饱和时误动作的问题,可在差动回路中串入一高阻抗,其值可在数千欧姆以上,因而在外部故障电流互感器饱和时,可减少差动回路的不平衡电流,不需要制动,对于区内故障采用CT饱和前快速动作的方式,区内故障动作速度快。
但在内部故障时,差动回路可产生危险的过电压,对继电器可靠工作不利。
为了可靠性,设计了一个附加的高阻抗保护系统,作为检测元件提供第二个跳闸判据,但需要一种与之匹配的CT线圈,且要求CT的传变特性完全一致,变比相同,这对于扩建的变电所来说较难做到。
因此总体上高阻抗型母线保护在运行维护维修等方面都十分困难,所以这种保护在电力系统中很少被采用。
中阻抗型母线保护(一般为几百欧姆):中阻抗型母线保护的选择元件是一个且有比率制动特性的中阻抗型电流差动继电器,显著降低了母差回的负载阻值,既且有低阻抗、高阻抗保护的优点,又避开了它们的缺点,把高阻抗特性与比率制动特性两者有效结合,在处理CT饱和方面有独特优势:较好地保证了区外故障CT饱和不误动、区内故障正确快速动作,且其对CT无特殊要求。
它以电流瞬时值作测量比较,测量元件和差动元件多为集成电路或整流型继电器,当母线内部故障时,动作速度极快,一般动作时间小于10ms,因此又被称为“半周波继电器”。
其缺点是必须应用辅助电流互感器,保护整定计算较为复杂。
带速饱和电流互感器的电流差动式母线保护:这种保护的原理是利用母线上各连接元件电流相量作为动作量,它将母线上各元件电流互感器二次按同极性并联构成差电流回路,再经过速饱和变流器后接差电流继电器。
正常运行或区外短路时,母线上各元件电流相量和为零,无差电流,保护不动作;母线短路时,母线上各元件电流相量和不为零,差电流很大,保护动作。
对于带速饱和变流器的电流差动式母差保护有以下要求:1)外部短路时的暂态不平衡电流很大,而且很难依靠定值躲过它。
目前主要是采用速饱和变流器,利用短路电流暂态分量中的直流分量使速饱变流器的铁心迅速饱和,造成差动继电器灵敏度下降,防止误动作,但母线故障时动作稍有延时。
2)对于稳态下的不平衡电流,主要是靠电流互感器在通过最大区外短路电流时其误差不超过10%,母线保护的整定值必须躲过此时的不平衡电流。
3)各电流互感器的变化必须相同,不同时可采用中间变流器进行补偿,但对中间变流器的要求比主电流互感器更为严格,一般要求其误差不超过5%。
为减轻主电流互感器二次负载,中间变流器宜采用降流方式,最好安装在户外的断路器场地内。
如必须采用升流方式时,其升流比不应超过2,而且最好安装在保护屏上或保护屏下的电缆层中。
4)为减轻电流互感器二次负载和经济起见,各电流互感器二次侧连线应在断路器场内的母差端子箱内先并联,然后再通过一根大截面电缆与室内的保护屏相连。
微机型母线保护相对于其它类型的母线保护,有着不可比拟的优势:1)微机母线保护不需要公共的差电流回路,不需要将各回路的电流互感器二次绕组并联在一起引至保护盘,而是通过软件计算来合成差动电流和制动电流,这大大简化了交流二次回路,提高了保护的可靠性;2)可以用软件来平衡各回路电流互感器变比的不同,不需要设置辅助电流互感器;3)利用微机的智能作用和计算能力可实现更复杂但更可靠的动作判据,创造各种检测电流互感器饱和的新方法;4)对双母线接线方式而言具有自适应能力,利用微机的智能作用自动识别各回路所连接的母线组别;5)微机母线保护具有自检功能,可靠性得到了进一步的提高;更重要的是,微机母线保护具有通信接口,可方便地与监控系统互联、完成信息的远传和远控,实现自动化;当然微机母线保护具有调试整定方便的优点是不言而喻的。
微机母线保护相对于线路保护来说它有自己的一些特点:1)由于母线保护需要与一次母线相对应,所以输入的电流量、电压量和开关量都很多,对数据处理的能力要求高;2)由于是电流差动,所以各交流回路输入的电流幅值精度和相位一致性就显得格外重要;3)母线保护切除元件数目多,涉及的范围广,装置的可靠性必须保证;4)母线保护一旦退出运行,将给生产调度带来很多压力,所以装置运行必须稳定,保证年投入时间。
因此微机母线保护的研制,应集中在以下几个方面:1)提高保护的动作速度及动作灵敏度;2)采取切实可靠的措施,防止因CT 饱和产生的不平衡电流造成保护误动;3)增强保护适应母线运行方式变化的能力;4)增强自动检测和监视功能,保护运行操作尽可能简化;5)增强装置抗干扰性,减少装置本身故障概率。
实现母线差动保护的基本原则:1)在正常运行及母线范围以外故障时,母线上所有的连接元件中流入的电流和流出的电流相等,表示为 ,其中m 为母线上所有连接元件的数目,I j 为第j 个连接元件的支路电流。
2)当母线上发生故障时,所有与电源连接的元件都向故障点供给短路电流,而给负荷供电的连接元件中电流等于零,因此 ,其中I d 是指短路点的总电流。
3)对每个连接元件中电流的相位来说,在正常运行以及母线发生区外故障时,至少有一个元件中的电流相位和其余元件中的电流相位是相反的,即电流流入的元件和电流流出的元件这两者的相位相反。
而当母线故障时,除电流等于零的元件外,其它元件中的电流则是同相位的。
总之,母线保护的原理构成总是基于对母线上各连接元件之间的电流的比较,常用以下几种保护原理:1)完全电流差动原理:以总差动电流为起动元件,以分差动电流为选择元件,母线保护可以正确切除故障段母线。
2)母联电流比相原理:母联电流比相原理是比较总差动电流与母联断路器中的电流相位,利用两个电流之间的相位关系来判别故障母线。
3)电流相位比较原理:正常运行或母线外部短路时,各元件电流有流入母线的,也有流 出母线的,它们的相位相差1 80。
母线内部发生短路时,各电流均流入母线,它们的相位差接近O 。
因此,根据各连接元件的电流相位差,可清楚地区分出母线的内部或外部故障。
电流相位比较式母线保护,就是利用相位比较元件测量各电流间的相位差,来实现保护功能。
4)带比率制动特性的电流差动原理:起动元件的动作电流随外部短路电流的变化而同时变化,也就是将外部短路电流作为制动电流,那么起动电流的门坎值就可以减小,因而在母线故障时保护有较高的灵敏度。
对于传统的继电器来说,反应的都是电流有效值或平均值,而不是电流的瞬时值大小。
随着数字化微机保护的发展,反应瞬时值大小的继电器成为可能,相应地出现了瞬时值比率差动01=∑=m j j I I I d m j j =∑=1判据。
我的继电保护学习方法:1、保护配置;2、保护动作判据或原因;3、保护范围及动作结果。
一、莲花厂微机母线保护的配置:目前莲花厂母线保护装置采用许继集团公司生产的WMH-800微机型母线保护装置,保护配置为双套母线差动保护和一套断路器失灵保护。
该保护装置共由三面屏柜组成,其中两面屏为保护屏,分别由A 、B 、C 三相差动保护单元、电压闭锁单元及人机对话单元组成,A 、B 、C 三相差动保护单元分别完成各自的模拟量采集及转换、开关量输入、保护逻辑运算、信号及跳令的开出。
为提高保护的动作可靠性,在保护中还设置有启动元件、复合电压闭锁元件、TA 二次回路断线闭锁元件及TA 饱和检测元件等。
图 WMH-800微机母线保护装置总体结构图1、母线差动保护:母线差动保护的基本原理:母线正常运行时:母线发生故障时:比率制动式差动: (瞬时△)K :制动系数01=∑=m j j I I I OP m j j ≥∑=1 ∑∑==≥m j j m j j II K 11 opo I 1α2αI II 动作区制动区意义区res I d I 无母线区内故障流出电流及外部故障CT 误差对差动保护的影响:母线内部故障时,可能有电流流出母线,差动保护的灵敏度降低。
