4-常规变电站微机型母线保护通用检验实施细则(全检)

微机型主变保护校验标准化作业指导书简介微机型主变保护是电力系统中的一项关键技术，其功能是在主变出现内部故障时，将主变”切断”与母线的电流，防止故障蔓延，保障电力系统的稳定与安全。

而微机型主变保护校验则是为了保证主变保护在出现故障时可以正确地切断电流，保护电力系统的运行。

因此，本文档旨在为电力系统工程技术人员提供微机型主变保护校验标准化的作业指导书。

校验步骤以下是微机型主变保护校验的基本步骤：1. 核对校验仪器在进行微机型主变保护校验之前，需要检查校验仪器的型号、规格、配置等是否符合校验要求，并确保校验仪器的正常状态。

2. 查看保护系统接线图查看主变保护系统的接线图，并根据接线图核对校验仪器的接线方式。

3. 准备模拟器将模拟器连接至保护系统，按照要求配置模拟器参数。

4. 进行校验按照校验流程，逐一校验保护系统的各项参数并记录结果。

5. 检查结果将校验结果与校验要求进行对比，并对校验结果进行分析和处理。

6. 编写校验报告根据校验结果编写校验报告，并向有关人员汇报校验结果。

校验要求微机型主变保护校验的要求包括以下方面：1. 校验仪器的要求（1）校验仪器的型号、规格、配置等符合相关标准。

（2）校验仪器的状态良好，测量精度符合要求。

2. 接线的要求（1）接线正确、紧固，接触可靠。

（2）接线符合保护系统接线图。

3. 报告的要求（1）报告内容包括校验结果、校验仪器使用记录、缺陷报告等。

（2）报告格式符合相关标准，报告内容清晰明确。

4. 校验方法的要求（1）校验方法符合相关标准，确保校验的准确性。

（2）校验时应根据所检设备的特点，合理选择检测项目和校验标准。

一些注意事项1. 安全第一在进行微机型主变保护校验时，一定要确保安全，严格按照作业规定操作。

2. 正确选择校验流程不同的主变保护系统有不同的校验流程，需要根据具体情况正确选择校验流程。

3. 合理设置检测项目和标准在进行校验时，需要根据具体情况合理选择检测项目和标准，并对校验结果进行分析和处理。

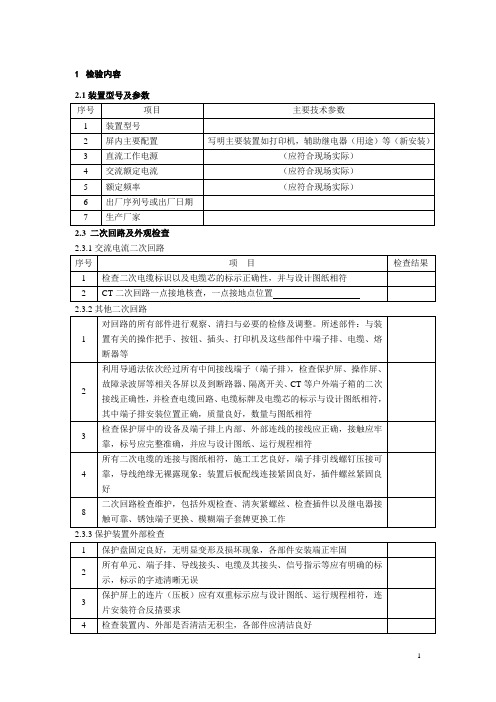

1检验内容
2.1装置型号及参数
2.3 二次回路及外观检查2.
3.1交流电流二次回路
2.3.2其他二次回路
2.3.3保护装置外部检查
2.4 绝缘试验
2.4.1二次回路绝缘检查
2.5 装置上电检查
2.5.1 保护装置通电自检
2.5.2 软件版本和程序校验码核查
2.6 装置逆变电源检验
2.6.1 逆变电源的自启动性能校验（负载状态下）
2.6.2 在全检时逆变电源更换及检查
2.7 装置开入量检验
2.8 装置开出量检验
2.8.1 短引线保护动作—检查接点由断开变为闭合
2.8.2 关掉直流电源—检查接点由断开变为闭合
2.9 装置模数变换系统检验
2.9.1 零漂检查
2.9.2 模拟量输入的幅值特性检验
2.10 定值检验（根据调度定值单编号“号”，定值运行在“”区。

）
2.10.1 短引线保护
投入短引线保护压板，“比率差动投入”控制字置1。

整定值：差动过流定值＝A。

2.12 带开关整组传动试验
2.16 结论
记录检验中发现及解决的问题，及最后的检验结果
2附件1 调度定值单及打印定值单
保护装置打印出一份定值开关量状态以及自检报告，其中定值报告应与定值整定通知单一致，开关量状态与实际运行状态一致，自检报告应无保护装置异常信息。

（1）打印定值单报告（2）打印开关量状态报告（3）打印自检报告
3附件2 试验仪器仪表清单。

QB微机保护检验规程胜利石油管理局电力管理总公司发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 总则 (1)4 检验种类及周期 (1)5 检验前的准备工作 (3)6 电流、电压互感器的检验 (3)7 二次回路检验 (4)8 屏柜及装置检验 (5)前言随着微机保护装置在胜利油田电力系统中广泛应用，微机保护及其二次回路接线检验规程没有统一的标准。

结合电力管理总公司目前广泛使用的微机型保护装置的特点以及设计、运行管理和现场检验的经验。

为了适应微机保护及其二次回路接线调试、验收的需要,保证电力系统的安全稳定运行制定本规程。

本标准由胜利石油管理局电力管理总公司标准化委员会提出并归口。

本标准由胜利石油管理局电力管理总公司修试中心负责起草。

本标准主要起草人：李兆军张志刚微机保护检验规程1 范围本标准规定了微机保护及其二次回路接线（以下简称微机保护）检验的周期、内容及要求。

本标准适用于胜利石油管理局所辖变电站、配电室的微机保护的检验。

有关设计、安装调试单位及部门均应遵守本规程。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB50171—1992 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB/T7261-2000 继电器及继电保护装置基本试验方法GB14285—93(2002) 继电保护和安全自动装置技术规程GB/T14598-1998 电气继电器GB/T15145-1994 微机线路保护装置通用技术条件DL400-1991 继电保护和安全自动装置技术规程DL/T478-2001 静态继电保护及安全自动装置通用技术条件DL/T527-2002 静态继电保护装置逆变电源技术条件DL/T587-96 微机继电保护装置运行管理规程DL/T995—2006 继电保护及电网安全自动装置检验规程3 总则本标准是微机保护在检验过程中应遵守的基本原则。

继电保护设备检验检测实施细则（2016年版）为落实“公平、公正、公开”的原则，进一步规范南方电网继电保护设备检验检测工作的组织与管理，确保严谨、高效有序、开展检测工作，结合实际情况制定本实施细则。

本细则适用于南方电网继电保护检验检测工作，与此相关联的组织单位，以及具体承担检验的检测机构和参加测试的保护类设备供货供应商应遵守本细则的规定。

1检验检测类别及其检测结果的应用1.1南方电网继电保护的检验检测分两大类：送样检测和性能检测。

1.1.1送样检测：由供应商自愿参与并自行送样进行检测，结果用于评估其产品质量和生产、研发能力的品控行为。

受检样品在送达检测机构前由南方电网有关部门实现“盲样”处理，收样、封样和测试各由不同的单位或部门承担，其送样检测的结果作为南方电网公司物资招评标的参考依据之一。

1.1.2性能检测：受检样品在送达检测机构前未进行“盲样”处理的品控行为。

其检测结果不作为南方电网公司物资招标的门槛，但可以作为评标环节的参考依据之一。

1.2本细则发布前南方电网统一组织的检测工作视为性能检测，检测合格设备视为性能检测合格设备。

1.3本细则发布后，南方电网尚未统一组织集中检测的物资品类采用送样检测方式。

原性能检测合格设备对应的物资品类逐步过渡到送样检测方式:1.3.1该物资品类的技术规范发生重大变化或关键型号所有供货供应商设备发生重大变更时，采用送样检测方式。

1.3.2个别供货供应商的关键型号设备发生重大变更时，采用该物资品类最近一次执行的检测类别。

1.3.3已参加集中检测未合格或未参加检测的供货供应商设备，采用该物资品类最近一次执行的检测类别。

2检测标准2.1继电保护类设备的检测标准由南方电网专业管理部门负责编制、修订和解释，由南方电网物资管理部门负责公开征求意见、公示公告。

2.2检测标准主要包括检测所执行的技术标准、检测项目及其检测要求和评价标准。

2.3送样检测和性能检测按同一标准执行。

3检测周期3.1原则上每年集中组织一次检测，但可根据南方电网公司物资采购、设备技术要求变更等实际需求另行组织集中检测。

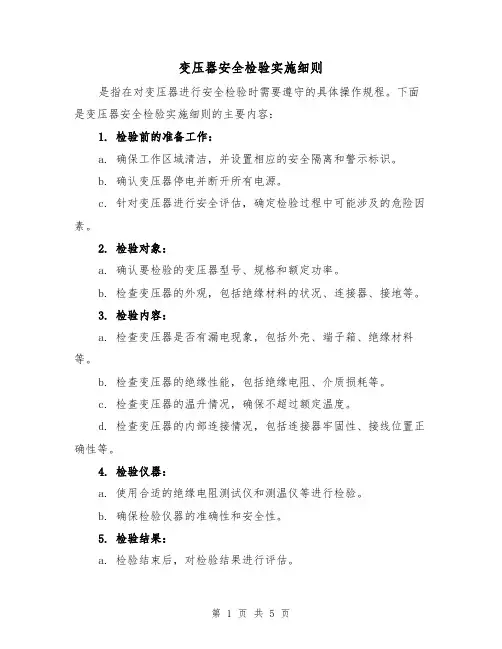

变压器安全检验实施细则是指在对变压器进行安全检验时需要遵守的具体操作规程。

下面是变压器安全检验实施细则的主要内容：1. 检验前的准备工作：a. 确保工作区域清洁，并设置相应的安全隔离和警示标识。

b. 确认变压器停电并断开所有电源。

c. 针对变压器进行安全评估，确定检验过程中可能涉及的危险因素。

2. 检验对象：a. 确认要检验的变压器型号、规格和额定功率。

b. 检查变压器的外观，包括绝缘材料的状况、连接器、接地等。

3. 检验内容：a. 检查变压器是否有漏电现象，包括外壳、端子箱、绝缘材料等。

b. 检查变压器的绝缘性能，包括绝缘电阻、介质损耗等。

c. 检查变压器的温升情况，确保不超过额定温度。

d. 检查变压器的内部连接情况，包括连接器牢固性、接线位置正确性等。

4. 检验仪器：a. 使用合适的绝缘电阻测试仪和测温仪等进行检验。

b. 确保检验仪器的准确性和安全性。

5. 检验结果：a. 检验结束后，对检验结果进行评估。

b. 根据评估结果，确定变压器是否符合安全要求并能正常运行。

6. 检验记录：a. 对于每次检验，应制定相关检验记录，包括检验日期、检验人员、检验内容、检验结果等。

b. 检验记录应保存并定期进行审核和更新。

7. 安全措施：a. 在进行检验过程中，严格遵守安全规范，包括佩戴防护用具、使用绝缘工具等。

b. 如果发现变压器存在安全隐患，应及时采取相应的修复措施。

以上是变压器安全检验实施细则的一些主要内容，具体实施细节可能会根据实际情况进行调整。

为了确保变压器的安全运行，建议在进行检验时寻求专业技术人员的指导和参与。

变压器安全检验实施细则（二）以下是关于变压器安全检验实施细则的一些要点：1. 变压器安全检验的目的是确保变压器在正常运行过程中的安全性和可靠性。

2. 变压器安全检验的内容主要包括外观检查、电气性能检测以及绝缘性能测试等方面。

3. 外观检查主要包括变压器的外观完好度、标识符合性、接地装置的可靠性等方面。

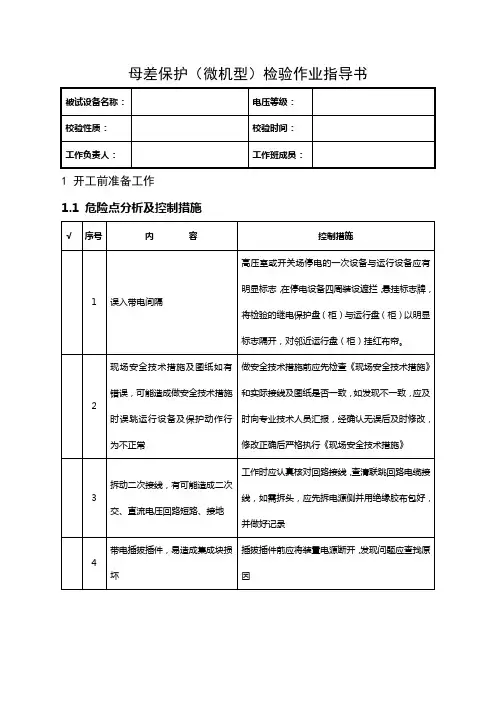

母差保护（微机型）检验作业指导书1 开工前准备工作1.1 危险点分析及控制措施1.2 二次工作安全措施签发人：监护人：1.3 人员分工2 作业程序和作业标准2.1 开工2.2 检修电源的使用2.3检修内容和工艺标准2.4 反措整改情况及缺陷处理2.5 完工2.6 状态检查状态检查人:3 验收记录附录：校验记录1 所需仪器仪表2 保护屏后接线、插件外观检查及压板检查3 保护屏上压板检查4 屏蔽接地检查5 绝缘测试记录卡6母线保护装臵验收检验报告6.1逆变电源检查逆变电源的自启动性能6.3定值整定6.3.1整定值的整定6.3.2整定值的失电保护功能6.4开关量输入回路检验6.5输出接点检查6.6零漂及交流回路采样检查6.6.1模拟量输入的幅值特性检验6.6.2模拟量输入的相位特性检验6.6.3 TA调整系数6.7保护定值检验6.7.1差流高定值检验6.7.2比例差动保护检验(制动系数: )6.7.3母联充电短接母联TWJ开入(TWJ=1),向母联TA加电流，同时使母联TWJ变为06.7.4母联过流6.7.5母联死区保护6.7.5.1母联开关处于合位时用母联跳闸接点模拟母联开关跳位开入接点，模拟母线区内故障，保护发母线跳令后，继续通故障电流，母联死区保护动作跳另一条母线6.7.5.2母联开关处于跳位时短接母联TWJ=1和元件1的I母刀闸位臵，将元件1TA、母联TA反极性串联，模拟死区故障，保护只跳I母6.7.6母联失灵保护定值检验模拟母线区内故障，保护向母联TA继续通大于母联失灵电流定值电流，并保证两母差电压闭锁条件开放，经母联失灵保护整定延时动作切除两母线上所有元件。

6.7.7 母联非全相保护保证母联非全相保护的零序或负序电流判据开放，短接母联THWJ开入，非全相保护经整定时限跳母联6.7.8 电压闭锁6.7.9 PT断线检查6.7.10交流电流断线检查7 RCS－918A复合电压闭锁装臵验收检验报告7.1逆变电源检查逆变电源的自启动性能7.2通电初步检验7.3定值整定7.3.1整定值的整定7.3.2整定值的失电保护功能7.4零漂及交流回路采样检查7.4.1模拟量输入的幅值特性检验7.4.2模拟量输入的相位特性检验7.5定值检验7.6输出接点检查8 CT回路直阻测试报告(单位:Ω)9电压N600测量：10整组试验报告10.1整组试验10.2结论：11 六角图测试报告11.1潮流情况11.2交流A、B、C、N相电流的数值及相位检验（以为基准）11.3差流检查12 校验总结。

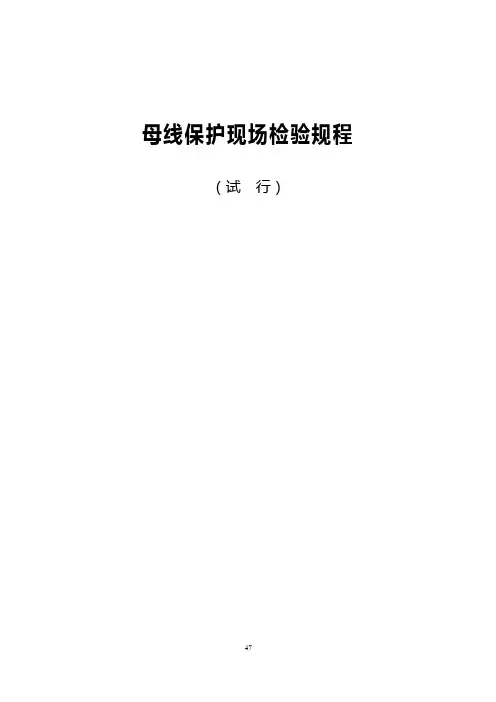

母线保护现场检验规程（试行）起草：席晓凤初审：刘义、单广忠、赵桂廷、武克宇、王鲜花、韩培军、魏晓军、高瑞军、李晓馨、杨根成、赵燕妹、曲茂强、孟皓、毛启欣、乔宇峰、戴成龙、张伟审核：王春生批准：王小海目录总则 (50)BP-2B母线保护 (52)RCS-915A（B）母线保护 (71)WMZ-41A母线保护 (92)总则1主题内容及适用范围本规程规定了部分母线保护装臵的检验内容、检验要求和整组传动要求，适用于现场继电保护人员检验相应系列的母线保护装臵。

2 检验前的准备和要求在进行检验之前，工作人员应认真学习《继电保护和电网安全自动装臵现场工作保安规定》、《继电保护及电网安全自动装臵检验条例》和本规程，理解并熟悉检验内容和要求。

3 试验设备及试验接线的基本要求为保证检验质量，应使用微机型继电保护试验装臵。

试验设备应经检验合格，其精度应不低于0.5级。

试验回路的接线原则，应使加入保护装臵的电气量与实际情况相符合。

模拟故障的试验回路，应具备对保护装臵进行整组试验的条件。

4 试验条件和要求交直流试验电源质量和接线方式等要求参照部颁《继电保护及电网安全自动装臵检验条例》的有关规定执行。

试验时如无特殊说明，所加直流电源均为额定值。

加入装臵的试验电流和电压，如无特殊说明，均指从保护屏端子上加入。

凡涉及装臵端子号处，以实际接线为准。

为保证检验质量，对重要的试验项目及离散较大的试验项目，要求记录三次试验数据，其平均值与整定值的误差应满足规定的要求。

5 试验过程中应注意的事项（1）断开直流电源后才允许插、拔插件，插拔交流插件时应防止交流电流回路开路。

（2）存放程序的EPROM芯片的窗口要用防紫外线的不干胶封死。

（3）打印机及每块插件应保持清洁，注意防尘。

（4）调试过程中发现有问题时，不要轻易更换芯片，应先查明原因。

当证实确需更换芯片时，则必须更换经筛选合格的芯片，芯片插入的方向应正确，并保证接触可靠。

（5）试验人员接触、更换芯片时，应采用人体防静电接地措施，以确保不会因人体静电而损坏芯片。

微机型母线保护装置现场检验作业指导书1适用范围本作业指导书适用于微机型母线保护装置新安装验收检验以及新安装装置投运后的第一次全部定期检验，之后的全部定期检验以及部分检验内容可根据检验规程要求进行删减。

继电保护和安全自动装置技术规程 继电保护和安全自动装置基本试验方法 继电保护和电网安全自动装置检验规程 继电保护和电网安全自动装置现场工作保安规定 国家电网公司十八项电网重大反事故措施(试行) 3作业条件及作业现场要求(1)室外作业时，要求天气无雨雪，应避开雷电、大风及多雾天气。
