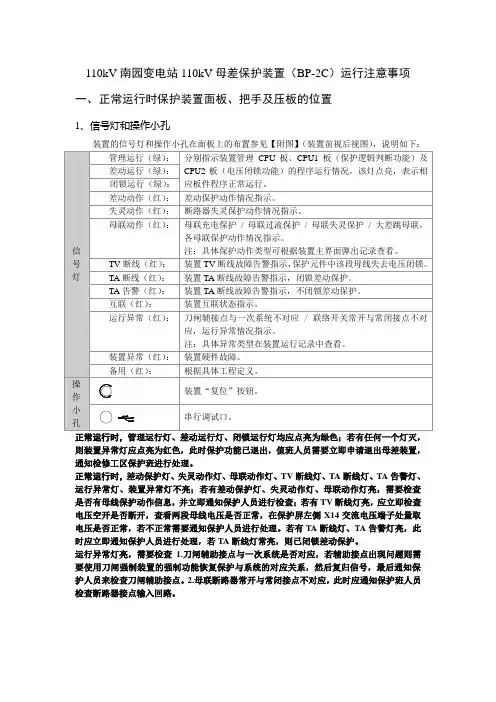

110kV南园变电站110kV母差保护装置（BP-2C）运行注意事项一、正常运行时保护装置面板、把手及压板的位置1、信号灯和操作小孔管理运行（绿）：差动运行（绿）：闭锁运行（绿）：差动动作（红）：失灵动作（红）：母联动作（红）：TV断线（红）：TA断线（红）：TA告警（红）：互联（红）：运行异常（红）：装置异常（红）：备用（红）：正常运行时，管理运行灯、差动运行灯、闭锁运行灯均应点亮为绿色；若有任何一个灯灭，则装置异常灯应点亮为红色，此时保护功能已退出，值班人员需要立即申请退出母差装置，通知检修工区保护班进行处理。
正常运行时，差动保护灯、失灵动作灯、母联动作灯、TV断线灯、TA断线灯、TA告警灯、运行异常灯、装置异常灯不亮；若有差动保护灯、失灵动作灯、母联动作灯亮，需要检查是否有母线保护动作信息，并立即通知保护人员进行检查；若有TV断线灯亮，应立即检查电压空开是否断开，查看两段母线电压是否正常，在保护屏左侧X14交流电压端子处量取电压是否正常，若不正常需要通知保护人员进行处理。
若有TA断线灯、TA告警灯亮，此时应立即通知保护人员进行处理，若TA断线灯常亮，则已闭锁差动保护。
运行异常灯亮，需要检查 1.刀闸辅助接点与一次系统是否对应，若辅助接点出现问题则需要使用刀闸强制装置的强制功能恢复保护与系统的对应关系，然后复归信号，最后通知保护人员来检查刀闸辅助接点。
2.母联断路器常开与常闭接点不对应，此时应通知保护班人员检查断路器接点输入回路。
装置异常灯亮，此时保护功能已退出，值班人员需要立即申请退出母差装置，通知检修工区保护班进行处理。
互联灯亮时需要检查 1.母线是否处于经刀闸互联状态或投入互联压板，若符合当时运行方式，则不用干预，退出互联硬压板，使用强制功能恢复保护与系统的对应关系；2.保护控制字中强制母线互联设为“投”，此时应确认是否需要强制母线互联，否则解除设置，进入“整定”——>“投退定值”中退出“强制互联1、2投退”；3.母联TA断线，此时应立即通知检修工区安排处理。
BP-2B 母差及失灵保护装置使用说明BP-2B 母线差动保护是母线故障时的快速保护，能满足双母线运行灵活的要求。
其在双母线并列运行，单母线运行解列运行，固定联结破坏及倒闸操作过程中均能正确动作，不必进行手动切换。
在双母线并列运时发生母线短路或接地故障时保护动作无时限跳开母联及故障母线上联结的各元件断路器。
在单母线运行时，当母线发生短路或接地故障时保护动作无时限跳开母线上联结的各元件断路器。
BP-2B 微机母差及失灵保护装置装置面板布置图如下图1：图1 BP-2B 母差及失灵保护BP-2B 型微机母线保护装置面板指示灯与按钮说明表:见表1表1 BP-2B 型微机母线保护装置面板指示灯与按钮说明表BP-2B保护装置运行或操作时相应的信号指示灯和界面显示表：见表2BP-2B微机母线保护装置异常信息含义及菜单操作BP-2B微机母线保护装置自检信息含义及处理建议：见下表3表3 BP－2B微机母线保护装置自检信息含义及处理建议BP-2B保护插件异常信息含义及处理建议：见下表4BP-2B母线保护装置告警信号灯处理表：见下表5表5 BP-2B母线保护装置告警信号灯处理表BP-2B微机母线成套保护液晶显示画面总体结构示意图，如下图2：图2 BP－2B微机母线成套保护液晶显示画面总体结构示意图保护插件刀闸辅助接点与一次设备状态不对应时强制对应的步骤：a)由主界面按“确认”键进入一级菜单；b)按“←”键选中“参数”，后按“↓”键选中“运行方式设置”，按“确认”键，后按“↑”、“↓”键输入密码后进入下一级菜单，按“确认”键，间隔数变成灰色；c)利用“↓”、“↑”，从界面中找到相应线路所对应的间隔，再按“确认”键，此时间隔数灰色消失；d)按“↓”键选中所要改变的刀闸，再按“确认”键此时又变灰色；e)按“↓”改变刀闸位置（合、断、自动）后，按“取消”键提示是否保存，按确认键保存改变的设置（此时主接线图上，被强制的刀闸上有一实心矩形块）；f)按下保护屏上的信号复归按钮，复归信号。
BP-2B微机母线保护装置技术说明该保护装臵1应用范围：该保护装臵适用于500KV及以下等级，包括单母线、单母分段、双母线、双母线分段等的各种主接线方式，最大主接线规模为36个间隔。
2保护配臵：该保护装臵可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护以及断路器失灵保护出口等功能。
3母线差动保护：1）起动元件：起动元件由“和电流突变量”和“差电流突变量”两个判据组成。
2）差动元件：差动元件由分相复式比率差动判据和分相突变量复式比率差动判据构成。
3）TA饱和检测元件：为防止母线差动保护在母线近端发生区外故障时，由于TA严重饱和出现差电流的情况下误动作，本装臵根据TA饱和发生的机理、以及TA饱和后二次电流波形的特点设臵了TA饱和检测元件，用来判别差电流的产生是否由区外故障TA饱和引起。
具有极强的抗TA饱和能力。
4）电压闭锁元件：以电流判据为主的差动元件，可以用电压闭锁元件来配合，提高保护整体的可靠性。
相电压小于个序电压闭锁定值、母线三倍零序电压大于定值、母线负序电压大于定值三个判据中的任何一个满足，该段母线的电压闭锁元件就会动作，称为复合电压元件动作，本元件瞬时动作，动作后自动展宽40ms再返回。
差动元件与失灵元件动作出口经相应母线段的相关复合电压元件闭锁。
5）故障母线选择逻辑：差动保护使用大差比率差动元件作为区内故障判别元件；使用小差比率差动元件作为故障母线选择元件。
考虑到分段母线的联络开关断开的情况下发生区内故障，非故障母线段有电流流出母线，影响大差比率元件的灵敏度，大差比率差动元件的比率制动系数可以自动调整。
联络开关处于合位时（母线并列运行），大差比率制动系数与小差比率制动系数相同；当联络开关处于分位时（母线分裂运行），大差比率制动元件自动转用比率制动系数低值。
母线上的连接元件倒闸过程中，两条母线经刀闸相连时（母线互连），装臵转入“母线互联方式”，不进行故障母线的选择，一旦发生故障同时切除两段母线。
1 装置概述BP-2AE型微机母线保护装置是电力部电力自动化研究院研制的BP-2A型母线保护的系列化产品，该装置专门针对固定连接母线的特点进行设计，适用于500kV及以下电压等级固定接线方式的母线，作为专用母线差动保护。
该装置继承了BP-2A型母线保护的硬件和软件特色。
硬件仍采用模块化、标准化设计，核心插件仍沿用BP-2A型原有插件。
结构紧凑合理，互换性好，整套电路基本免调，运行维护极为简单方便。
由于采用了多层布线电路板工艺和全套进口高可靠性接插件，装置的稳定运行确有保障。
保护使用分相电流复式比率差动原理，软件配置齐全、信息丰富、人机界面全汉化、操作流程菜单化。
保护装置采用全封闭柜式结构，整套保护装置由二层6U机箱构成，并且可以重叠组屏；每套保护只完成对500KV及220KV电压等级母线其中一段的保护，例如单母线、单母分段中的一段或1/2接线母线中的一段；110KV电压等级以下的母线既可以每段母线独立配置一套BP-2AE，也可以用一套装置完成其中两段或三段母线的保护。
对于110KV 及以上电压等级母线，一套BP-2AE保护装置最大可以容纳10个间隔单元；35KV 及以下系统，允许负荷出线的电流回路并联输入，因此最大接入间隔数还可扩展。
1.1 主要特点1.1.1 国际首创的复式比率差动原理，在区内故障时无制动，在区外故障时则有极强的制动特性，差动保护灵敏度及可靠性大为提高。
1.1.2 35KV及以下电压等级的母线可以选择使用：以母线电流差动判别区内故障和区外故障，以低电压选排保证选择性。
1.1.3 完善的保护方案，抗CT饱和能力强，适用于任何按技术要求正确选型的保护电流互感器。
1.1.4 允许母线上各单元的CT变比不一致，变比差别不宜超过4倍。
1.1.5 双微机系统，完全独立的差动元件和闭锁元件，保证装置安全可靠。
1.1.6 全汉化人机界面，大屏幕液晶显示，简化键盘，并配置带汉字库的24针打印机。
![[整理]BP-2B母差保护技术讲课.](https://img.taocdn.com/s1/m/d794950d87c24028915fc34c.png)

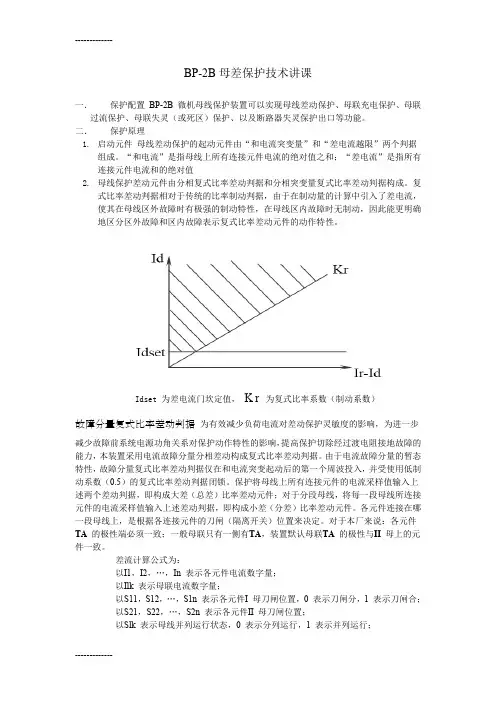

BP-2B母差保护技术讲课一．保护配置BP-2B 微机母线保护装置可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护、以及断路器失灵保护出口等功能。
二．保护原理1.启动元件母线差动保护的起动元件由“和电流突变量”和“差电流越限”两个判据组成。
“和电流”是指母线上所有连接元件电流的绝对值之和；“差电流”是指所有连接元件电流和的绝对值2.母线保护差动元件由分相复式比率差动判据和分相突变量复式比率差动判据构成。
复式比率差动判据相对于传统的比率制动判据，由于在制动量的计算中引入了差电流，使其在母线区外故障时有极强的制动特性，在母线区内故障时无制动，因此能更明确地区分区外故障和区内故障表示复式比率差动元件的动作特性。
Idset 为差电流门坎定值，K r 为复式比率系数（制动系数）故障分量复式比率差动判据为有效减少负荷电流对差动保护灵敏度的影响，为进一步减少故障前系统电源功角关系对保护动作特性的影响，提高保护切除经过渡电阻接地故障的能力，本装置采用电流故障分量分相差动构成复式比率差动判据。
由于电流故障分量的暂态特性，故障分量复式比率差动判据仅在和电流突变起动后的第一个周波投入，并受使用低制动系数（0.5）的复式比率差动判据闭锁。
保护将母线上所有连接元件的电流采样值输入上述两个差动判据，即构成大差（总差）比率差动元件；对于分段母线，将每一段母线所连接元件的电流采样值输入上述差动判据，即构成小差（分差）比率差动元件。
各元件连接在哪一段母线上，是根据各连接元件的刀闸（隔离开关）位置来决定。
对于本厂来说：各元件TA 的极性端必须一致；一般母联只有一侧有TA，装置默认母联TA 的极性与II 母上的元件一致。
差流计算公式为：以I1，I2，…，In 表示各元件电流数字量；以Ilk 表示母联电流数字量；以S11，S12，…，S1n 表示各元件I 母刀闸位置，0 表示刀闸分，1 表示刀闸合；以S21，S22，…，S2n 表示各元件II 母刀闸位置；以Slk 表示母线并列运行状态，0 表示分列运行，1 表示并列运行；大差电流Id = I1 + I2 + …+ InI 母小差电流Id1 = I1 * S11 + I2 * S12 + …+ In * S1n - Ilk * SlkII 母小差电流Id2 = I1 * S21 + I2 * S22 + …+ In * S2n + Ilk * Slk各元件TA 的极性端必须一致；一般母联只有一侧有TA，装置默认母联TA 的极性与II 母上的元件一致。

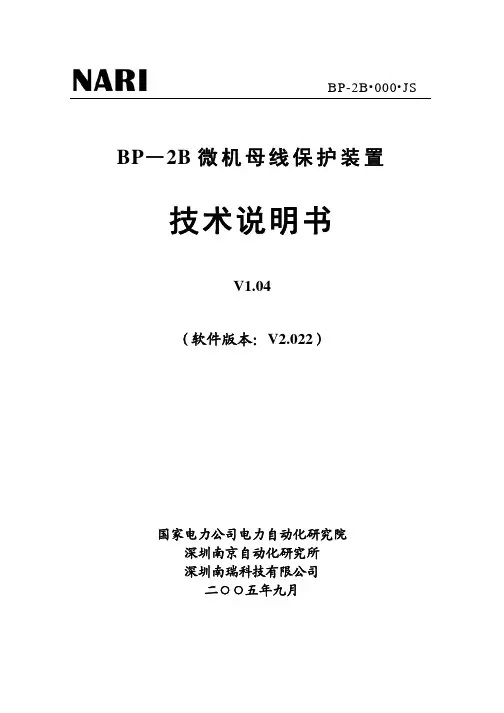

BP-2B●000●JS BP―2B微机母线保护装置技术说明书V1.04（软件版本：V2.022）国家电力公司电力自动化研究院深圳南京自动化研究所深圳南瑞科技有限公司二○○五年九月目录1概述 (1)1.1应用范围 (1)1.2保护配置 (1)1.3主要特点 (1)2技术参数 (1)2.1额定参数 (1)2.2功耗 (2)2.3交流回路过载能力 (2)2.4输出接点容量 (2)2.5装置内电源 (2)2.6主要技术指标 (2)2.7环境条件 (2)2.8电磁兼容 (3)2.9绝缘与耐压 (3)2.10通讯 (3)2.11机械性能 (3)3装置原理 (4)3.1母线差动保护 (4)3.2母联（分段）失灵和死区保护 (4)3.3母联（分段）充电保护 (4)3.4母联（分段）过流保护 (4)3.5电流回路断线闭锁 (4)3.6电压回路断线告警 (4)3.7母线运行方式的电流校验 (4)3.8断路器失灵保护出口 (4)3.9母线分列运行的说明 (4)4整定方法与参数设置 (1)4.1参数设置的说明 (1)4.1.1装置固化参数 (1)4.1.2装置系统参数 (1)4.1.3装置使用参数 (2)4.2整定值清单 (3)4.3整定方法 (4)4.3.1母差保护定值整定方法 (4)4.3.2断路器失灵保护出口定值整定方法 (6)4.3.3母联失灵保护定值整定方法 (7)4.3.4充电保护定值整定方法 (7)4.3.5母联过流保护定值整定方法 (7)4.3.6TA断线定值整定方法 (7)4.3.7失灵保护过流定值整定方法 (7)5装置硬件介绍 (8)5.1硬件概述 (8)5.2机箱结构与面板布置 (8)5.3机箱背面布置和插件功能简介 (11)5.3.1主机插件 —— BP320 (13)5.3.2管理机插件 —— BP321 (13)5.3.3保护单元插件 —— BP330 (13)5.3.4光耦输入、输出和电源检测插件 —— BP331 (13)5.3.5电压闭锁插件 —— BP332 (14)5.3.6出口信号、告警信号插件 —— BP333 (14)5.3.7辅助电流互感器插件 —— BP310 (14)5.3.8辅助电压互感器插件 —— BP311 (14)5.3.9电源模块插件 —— BP360、BP361 (14)5.4装置原理图 (14)6装置使用说明 (16)6.1界面显示 (16)6.1.1主界面 (16)6.1.2一级界面 (17)6.1.3二级界面 (20)6.2装置调试与投运 (22)6.2.1调试资料准备 (22)6.2.2试验仪器 (23)6.2.3通电前检查 (23)6.2.4上电检查 (23)6.2.5预设 (23)6.2.6定值整定 (24)6.2.7整机调试 (24)6.2.8投入运行与操作 (28)6.3注意事项 (29)1 概述1.1 应用范围BP-2B 微机母线保护装置，适用于500KV 及以下电压等级，包括单母线、单母分段、双母线、双母分段以及 211接线在内的各种主接线方式，最大主接线规模为36个间隔（线路、元件和联络开关）。
目录1 概述 (3)1.1应用范围 (3)1.2保护配置 (3)1.3主要特点 (3)2 技术参数 (3)2.1额定参数 (3)2.2功耗 (4)2.3交流回路过载能力 (4)2.4输出接点容量 (4)2.5装置内电源 (4)2.6主要技术指标 (4)2.7环境条件 (4)2.8电磁兼容 (5)2.9绝缘与耐压 (5)2.10通讯 (5)2.11机械性能 (5)3 装置原理 (5)3.1母线差动保护 (5)3.1.1 起动元件 (6)3.1.2 差动元件 (6)3.1.3 TA（电流互感器）饱和检测元件 (8)3.1.4 电压闭锁元件 (8)3.1.5 故障母线选择逻辑 (9)3.1.6 差动回路和出口回路的切换 (10)3.2母联（分段）失灵和死区保护 (12)3.3母联（分段）充电保护 (13)3.4母联（分段）过流保护 (14)3.5电流回路断线闭锁 (15)3.6电压回路断线告警 (16)3.7母线运行方式的电流校验 (16)3.8断路器失灵保护出口 (16)3.8.1 与失灵起动装置配合方式 (16)3.8.2 自带电流检测元件方式 (17)3.8.3 失灵电压闭锁元件 (17)3.8.4 母线分列运行的说明 (17)4 整定方法与参数设置 (19)4.1参数设置的说明 (19)4.1.1 装置固化参数 (19)4.1.2 装置系统参数 (19)4.1.3 装置使用参数 (20)4.2整定值清单 (21)4.3整定方法 (22)4.3.1 母差保护定值整定方法 (22)4.3.2 断路器失灵保护出口定值整定方法 (24)4.3.3 母联失灵保护定值整定方法 (25)4.3.4 充电保护定值整定方法 (25)4.3.5 母联过流保护定值整定方法 (25)4.3.6 TA断线定值整定方法 (25)4.3.7 失灵保护过流定值整定方法 (25)5 装置硬件介绍 (26)5.1硬件概述 (26)5.2机箱结构与面板布置 (26)5.3机箱背面布置和插件功能简介 (29)5.3.1 主机插件—— BP320 (31)5.3.2 管理机插件—— BP321 (31)5.3.3 保护单元插件—— BP330 (31)5.3.4 光耦输入、输出和电源检测插件—— BP331 (31)5.3.5 电压闭锁插件—— BP332 (32)5.3.6 出口信号、告警信号插件—— BP333 (32)5.3.7 辅助电流互感器插件—— BP310 (32)5.3.8 辅助电压互感器插件—— BP311 (32)5.3.9 电源模块插件—— BP360、BP361 (32)5.4装置原理图 (32)6 装置使用说明 (34)6.1界面显示 (34)6.1.1 主界面 (34)6.1.2 一级界面 (35)6.1.3 二级界面 (38)6.2装置调试与投运 (40)6.2.1 调试资料准备 (40)6.2.2 试验仪器 (41)6.2.3 通电前检查 (41)6.2.4 上电检查 (41)6.2.5 预设 (41)6.2.6 定值整定 (42)6.2.7 整机调试 (42)6.2.8 投入运行与操作 (46)6.3注意事项 (47)1 概述1.1 应用范围BP-2B 微机母线保护装置，适用于500KV 及以下电压等级，包括单母线、单母分段、双母线、双母分段以及 211接线在内的各种主接线方式，最大主接线规模为36个间隔（线路、元件和联络开关）。
