附件前向散射能见度仪功能规格需求书（试行）中国气象局综合观测司2011-4目录1 前言 (1)1.1编写目标和原则 (1)1.2编写依据 (1)2 基本原理 (1)2.1定义 (1)2.2测量原理 (2)3 组成结构 (2)3.1传感器部分 (3)3.2数据采集部分 (3)3.3外围设备 (3)4 功能要求 (3)4.1数据采集 (3)4.2数据处理 (3)4.3数据存储 (3)4.4数据传输 (4)4.5数据质量控制 (4)4.6终端操作命令 (4)4.7加热 (5)5 技术要求 (5)5.1测量要求 (5)5.2传感器要求 (6)5.3可靠性要求 (7)5.4电源 (7)5.5功耗 (7)6 其他要求 (7)6.1文件要求 (7)6.2电磁兼容 (7)6.3工作环境适应性 (8)6.4电源安全性 (9)6.5防雷 (10)6.6结构和外观 (10)7 前向散射能见度仪的检测 (10)1 前言1.1编写目标和原则随着科学技术的不断发展，气象监测能力不断提高，社会对天气预报、气象监测和灾害性天气的预警能力的需求日益提高。
目前气象能见度要素仍然依靠人工目测进行观测，远远不能满足气象业务、服务（高速公路、航空等）和科学研究的需要。
给出能见度自动探测设备的指导性要求，有利于推进我国能见度要素观测的自动化进程，从而提升气象观测能力和准确度，满足气象业务、公共服务、专业服务需求。
1.2编写依据1）《地面气象观测规范》2）《气象仪器和观测方法指南（第七版）》2 基本原理2.1定义2.1.1气象光学视程（MOR）白炽灯发出色温为2700K的平行光束的光通量在大气中削弱至初始值的5%所通过的路径长度。
2.1.2亮度对比目标物的亮度与其背景亮度之差同背景亮度之比值。
2.13对比阈值人眼能察觉的最小亮度对比。
2.1.4白天气象能见度指视力正常(对比阈值为0.05)的人，在当时天气条件下，能够从天空背景中看到和辨认的目标物(黑色、大小适度)的最大距离。

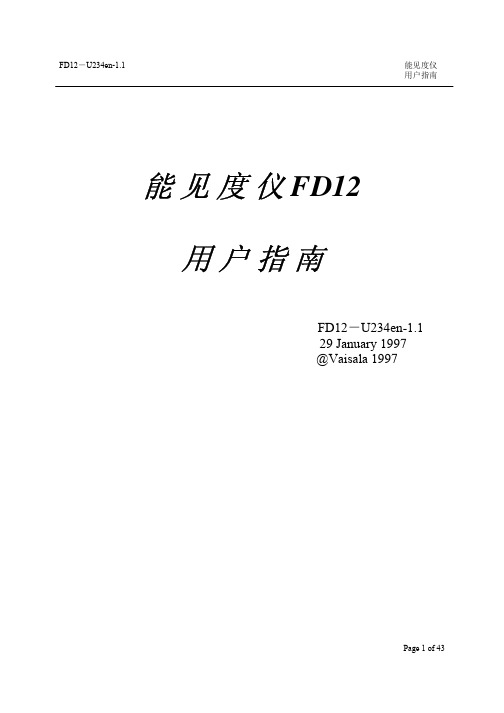

用户指南能见度仪 FD12用户指南FD12－U234en-1.129 January 1997@Vaisala 1997用户指南目录图表目录 (IV)操作手册介绍 (V)安全说明 (VI)1.总体介绍 (1)1.1描述和用途 (1)1.1.1.应用 (1)1.1.2.机械构造 (2)1.2设备专有名词 (3)1.3指标 (4)1.3.1机械指标 (4)1.3.2电力指标 (4)1.3.3光学指标 (5)1.4 能力和限制 (5)1.4.1操作指标 (5)1.4.2环境指标 (6)1.5 相关技术手册 (6)1.5.1 随船文件 (6)1.5.2 相关传感器和设备的技术参考资料 (6)2. 安装 (7)2.1 组织安装 (7)2.2定位和定向………………………………………………………………………892.3接地和闪电保护…………………………………………………………………2.3.1设备接地 (9)2.3.2FD12的内部接地 (11)2.3.3测试用途的接地 (11)2.4电缆选择 (11)2.4.1线电源电缆 (11)2.4.2通讯电缆 (12)2.5 卸货和启封 (12)2.6 安装程序 (14)2.6.1 基础结构 (14)2.6.1.1 在浇铸垫板时安装 (15)2.6.1.2 安装到已有表面上 (15)2.6.2组装FD12 (17)2.6.3连接电缆 (18)2.6.3.1基本电路连接 (18)2.6.3.2通信电缆EMC防护罩 (20)2.6.4通信选项 (21)2.6.4.1串行通信设置 (21)2.6.4.2串行传输RS－232 (22)用户指南2.6.4.3串行多点传输RS－485 (22)2.6.4.4调制解调器DMX21 (23)2.6.4.5模拟传送 (23)2.6.4.6维护终端的连接 (24)2.6.5背景亮度选项 (25)LM11背景亮度表 (25)2.6.5.1白天/黑夜传感器 (25)2.6.5.22.6.6启动测试 (26)2.6.7初始设置 (27)3. 操作指导 (28)3.1总述 (28)3.2FD12命令 (28)3.2.1这本手册中使用的符号 (28)3.2.2进入/退出命令状态 (29)3.2.2.1OPEN命令 (29)3.2.2.2CLOSE命令 (29)3.3可用命令 (30)3.4MES命令 (30)3.4.1总述 (30)3.4.2MES命令和信息格式 (30)3.4.3FD12特殊信息 (31)3.4.4Mitras 模拟信息 (33)3.5自动状态 (34)3.6信息问询 (35)3.7FD12状态 (36)3.8模拟输出 (37)3.8.1总述 (37)3.8.2配置 (37)3.8.3校准 (37)3.8.4数据换算 (38)3.8.5硬件检查 (39)3.9系统配置 (39)3.9.1PAR命令 (39)3.9.2CONF命令 (40)3.9.3设置对照参数 (42)3.10内部监控 (44)3.10.1内置测试 (44)3.10.2记忆测试 (44)3.10.3信号监控 (45)3.10.4硬件监控 (45)3.10.5AN命令 (47)用户指南3.10.6污染监控 (47)3.11其它命令 (48)3.11.1CLEAN命令 (48)3.11.2CHEC命令 (48)3.11.3TIME命令 (48)3.11.4BLSC命令 (49)4.操作原理 (50)4.1总述 (50)4.2硬件描述 (51)4.2.1发射单元FDT12 (51)4.2.2接收单元FDR12 (52)4.2.3控制板FDP12 (53)4.3软件描述 (54)4.3.1 总述 (54)4.3.2测量顺序 (54)4.3.3测量原理 (55)4.3.4计算 (55)5维护 (57)5.1 清洁透镜 (57)5.2 校准 (57)5.2.1 总述 (57)5.2.2 能见度校准原理 (58)5.2.3 校准检查程序 (58)5.2.4 校准程序 (59)5.3 故障检查 (61)5.3.1 警告 (61)5.3.2 故障检查举例 (61)5.4更换接收机和发射机 (63)5.4.1移去设备 (63)5.4.2更换设备 (65)附录 (66)附录 A 跳线器设置 (67)附录 B 内部监控值 (70)附录 C 发射机和接收机测试点 (74)索引 (77)用户指南手册介绍能见度仪FD12用户指南涵盖了与系统运输、安装和操作有关的信息。
DNQ1/V35前向散射式能见度仪设计定型材料文件4.2用户手册册中国华云气象科技集团公司华云升达（北京）气象科技有限责任公司（2012年6月）DNQ1/V35前向散射式能见度仪用户手册册目录一、概述 (5)二、产品简介 (6)2.1 DNQ1/V35前向散射式能见度仪简介 (7)2.2 硬件结构 (7)2.3使用DNQ1/V35 (8)三、功能介绍 (8)3.1 光学测量 (9)3.2 发射单元PWT11 (10)3.3 接收单元 (11)3.4 背景亮度传感器PWL111（可选） (11)3.5 温度传感器 (13)3.6 算法说明 (13)3.7 内部监控 (14)四、安装 (16)4.1 选择位置 (16)4.2 接地和防雷保护 (17)4.3安装过程 (18)五、操作 (29)5.1 入门 (29)5.2 操作说明 (29)5.3 模拟输出 (43)5.4 维护命令 (48)5.5 其他命令 (52)六、维护 (54)6.1 定期维护 (54)6.2 清洁 (54)册6.3 校准 (55)6.4 卸除并更换 (58)七、故障排除 (60)八、技术参数 (65)8.1结构规格 (65)8.2 电气规格 (65)8.3光学规格 (66)8.4能见度测量规格 (66)8.5 环境规格 (67)附录A (68)附录B (72)册一、概述本章提供产品的一般说明。
本手册提供有关DNQ1/V35前向散射式能见度仪安装、使用和维护的信息。
本手册内容本手册包括以下章节：- 第 1 章：概述，提供产品的一般说明。
- 第 2 章：产品简介，介绍DNQ1/V35前向散射式能见度仪的功能、优点和产品术语。
- 第 3 章：功能介绍，介绍产品的功能。
- 第 4 章：安装，提供有关本产品安装的相关信息。
- 第 5 章：操作，包含操作本产品所需了解的信息。
- 第 6 章：维护，提供产品基本维护所需的信息。
- 第 7 章：故障排除，介绍常见问题及其可能的原因和解决措施。
VS20-UMB的操作说明书能见度传感器Order No.: 8366.U50Version V6 (08/2007)1 请在使用前仔细阅读1 在使用设备前使用前仔细阅读操作手册和以下的每条说明1.1符号说明1.2安全说明安装和调试工作需要由具有资质的工作人员操作；绝对不要测量或接触带电部件；注意技术资料和存储及操作条件。
1.3设计目的设备的操作必须仅在技术资料指定的范围内。
设备必须只在为其设计的目的使用条件下；如果设备被修改和调整，则安全和设备运行不能被保证。
1.4保证该担保期限为从交货日期起24个月，如果指定使用侵犯，该项担保收回。
1.5不当使用如果设备的不当安装：-功能失效-可能造成永久损坏-如果设备掉下存在受伤的危险如果设备不正确连接-功能失效-可能造成永久损坏-有可能受到电击2 设备描述VS20是一种能见度测量设备，它的光学能见度范围从0到2000 m, 如在交通管理设备的环境数据采集。
2.1 操作摸式能见度是通过测量反射根据前向45度散射原理3安装该装置是用配套的桅杆配件安装在一个桅杆上（直径40mm…80mm）。
按照下面的说明，以保证正确的长期操作：- 安装高度高于地面1.5米- 旋转测量孔远离行车道方向- 到行车道距离> 2米- 不要安装任何其他设备在VS20上方或下方的50厘米的距离- 在测量孔2米距离内不应该有任何其它对象（桅杆，树，草，灌木等）。
安装草图:警告：- 只有通过和测试过的设备（导体，立管等）能使用安装在桅杆上。
- 在高空工作的所有有关规定必须得到遵守。
- 桅杆必须大小和锚要适当。
- 桅杆必须按照规定接地。
- 在路旁和在行车道附近工作相应的安全规则必须遵守。
如果设备安装不正确- 功能失效-可能造成永久损坏-如果设备掉下存在受伤的危险4 连接在设备的底部有一个8孔连接头，主要是用于连接电源和连接电缆的接口。
连接分配1 白色电源负极2 棕色电源正极3 绿色RS485-A4 黄色RS485-B5 灰色未分配6 粉色未分配7蓝色电流输出（-）8红色电流输出（+）电缆标记是根据DIN47100在控制柜中连接的电缆检查不须要放置在地上！如果设备不正确连接-功能失效-可能造成永久损坏-有可能受到电击4.1 电源供应VS20有一路24V直流电源供应，电源供应器必须使用已批准具有保护等级III的设备4.2 RS485接口该器件具有直流隔离半双工的2线的485接品，具有以下设置：数据位：8停止位：1奇偶校验：无可设置波特率：1200，2400，4800，9600，14400，19200 *，28800，57600* =出厂设定和波特率的固件更新4.3 电流输出电流输出是直流隔离的，可根据以下配置：Off 输出0 MA4-20MA 根据配置输出能见度20-4MA 反转能见度输出在设备的故障事件中，电流故障表示配置期间已发送，对当前输出的负载电阻必须小于300欧姆5 调试警告!!在安装后调试前，测量孔的保护罩必须拿掉。
附件前向散射能见度仪功能规格需求书（试行）中国气象局综合观测司2011-4目录1 前言 (1)1.1编写目标和原则 (1)1.2编写依据 (1)2 基本原理 (1)2.1定义 (1)2.2测量原理 (2)3 组成结构 (2)3.1传感器部分 (3)3.2数据采集部分 (3)3.3外围设备 (3)4 功能要求 (3)4.1数据采集 (3)4.2数据处理 (3)4.3数据存储 (3)4.4数据传输 (4)4.5数据质量控制 (4)4.6终端操作命令 (4)4.7加热 (5)5 技术要求 (5)5.1测量要求 (5)5.2传感器要求 (6)5.3可靠性要求 (7)5.4电源 (7)5.5功耗 (7)6 其他要求 (7)6.1文件要求 (7)6.2电磁兼容 (7)6.3工作环境适应性 (8)6.4电源安全性 (9)6.5防雷 (10)6.6结构和外观 (10)7 前向散射能见度仪的检测 (10)1 前言1.1编写目标和原则随着科学技术的不断发展，气象监测能力不断提高，社会对天气预报、气象监测和灾害性天气的预警能力的需求日益提高。
目前气象能见度要素仍然依靠人工目测进行观测，远远不能满足气象业务、服务（高速公路、航空等）和科学研究的需要。
给出能见度自动探测设备的指导性要求，有利于推进我国能见度要素观测的自动化进程，从而提升气象观测能力和准确度，满足气象业务、公共服务、专业服务需求。
1.2编写依据1）《地面气象观测规范》2）《气象仪器和观测方法指南（第七版）》2 基本原理2.1定义2.1.1气象光学视程（MOR）白炽灯发出色温为2700K的平行光束的光通量在大气中削弱至初始值的5%所通过的路径长度。
2.1.2亮度对比目标物的亮度与其背景亮度之差同背景亮度之比值。
2.13对比阈值人眼能察觉的最小亮度对比。
2.1.4白天气象能见度指视力正常(对比阈值为0.05)的人，在当时天气条件下，能够从天空背景中看到和辨认的目标物(黑色、大小适度)的最大距离。
DNQ1前向散射能见度仪用户手册华云升达（）气象科技**公司2014．6．目录1、前言22、探测原理23、设备构成34、设备安装步骤45、设备使用维护注意事项55.1、选择安装位置55.2、设备接地65.3、设备安装方式65.4、设备维护及校准6、清洁镜头和护罩6、校准76、数据采集问题97、系统参数97.1、系统功率97.2、能见度测量参数98、服务与技术支持10附件：地基图纸101、前言能见度是气象观测的常规项目，反映大气的浑浊程度的一个光学指标，是表征近地表大气透明程度的一个重要物理量，并可以在特定条件下分析空气污染的程度。
对航空、航海、陆上交通、目标探测和识别以及军事活动都有重要的影响。
在气象学中，能见度是识别气团特性的重要参数之一，代表当时的大气光学状态，和天气的变化有紧密的关系。
在天气预报和环境监测上都有实际意义。
目前，已有很多方法用于大气能见度的测量。
我国气象站大部分仍采用人工目测方法来观测能见度，这样主观因素较多，误差较大，特别是夜间能见度的目测结果误差更大，不能满足实际应用的需要。
DNQ1前向散射式能见度仪的指标是根据中国气象局综合观测司制定的《前向散射式能见度仪功能规格需求书》的要求，2011年5月华云公司使用DNQ1前向散射式能见度仪参加并通过了气象探测中心组织的能见度仪考核，在考核过程中，DNQ1表现稳定，效果比较理想。
2、探测原理DNQ1前向散射式能见度仪由发射器、接收器、电源／控制器和机架等部分组成。
探测原理见图2.1和2.2.发射器装置由红外线LED、控制和触发电路、红外线强度传感器（光二极管）和反向散射信号强度传感器（光二极管）组成。
变送器装置以2kHz的频率使红外线LED产生脉冲波。
光二极管监控发射光强度，测量的变送器强度用于自动使红外线LED的强度保持为预设值。
“LEDI”反馈电压由CPU监控，以获取有关红外线LED的老化情况和可能的缺陷的信息。
反馈回路对红外线LED的温度和老化效应进行补偿。
大气能见度测量仪用户手册PR-3001-NJD-N01-*Ver1.0目录1.产品介绍 (4)1.1产品概述 (4)1.2功能特点 (4)1.3主要技术指标 (4)1.4设备尺寸 (5)2.产品选型 (5)3.设备安装说明 (5)3.1设备安装前检查 (5)3.2安装说明及注意事项 (5)3.3设备接线 (6)4.配置软件安装及使用 (6)4.1软件选择 (6)4.2参数设置 (6)5.通信协议 (7)5.1通讯基本参数 (7)5.2数据帧格式定义 (7)5.3寄存器地址 (8)5.4通讯协议示例以及解释 (9)6.常见问题及解决办法 (10)设备无法连接到PLC或电脑 (10)1.产品介绍1.1产品概述大气能见度定义为具有正常视力的人在当时的天气条件下还能够看清楚目标轮廓的最大地面水平距离。
大气能见度测量仪通过测量一定体积空气中由气体分子，气溶胶粒子、雾滴等引起的散射光的强度来确定能见距离。
我司自主研发的大气能见度测量仪能适应各种恶劣天气状况，一体化的设计使内部电缆的布局更趋合理。
采用了光学部件镜头朝下并带有防护罩，有效防止降水、飞沫或尘埃进入镜头，减少探头表面的污染。
这种设计提供了精确的测量结果并减少了维护的需要。
能见度仪的过电压和电磁保护装置能保证传感器的长时间安全运行。
广泛应用于道路气象信息系统、雾探测网络、机场气象系统、冷却塔烟雾探测、气象监测、港口安全。
1.2功能特点⏹35°前向散射原理，测量更准确⏹结构简单、稳定性好、可靠性高、能耗低、使用维护方便⏹红外LED光源，增加滤光设计、抗光源干扰⏹设备表面进行防腐处理，抗雨水腐蚀⏹功耗低，内部电路抗干扰设计⏹可对大气能见度进行连续测量输出⏹仪器的直流供电电路具有防反接和自恢复保险双重设计1.3主要技术指标供电10~30V测量范围默认5-10000m可选5-50000m或5-80000m典型精度±10%（@25℃，50%RH）分辨率1m更新间隔20s平均无故障时间（MTBF）＞18000h工作环境温度-40~60℃工作相对湿度不大于95%RH（30℃）重量＜10kg功耗0.5W输出方式RS485以上陈述的性能数据是在使用我司测试系统及软件的测试条件下获取的。
能见度仪气象传感器安全操作及保养规程1. 引言能见度仪气象传感器是一种用于测量大气中能见度的仪器，被广泛应用于气象观测、航空、车辆导航等领域。
为了保障仪器的正常运行和延长使用寿命，本文介绍了能见度仪气象传感器的安全操作和保养规程。
2. 安全操作规程2.1 避免直接暴露于强光源能见度仪气象传感器的测量原理是利用雾霾或浓雾对光的散射程度来判断能见度的远近。
为了准确测量能见度，应避免将传感器直接暴露于强光源之下。
2.2 避免受潮和湿度过高传感器内部包含精密的光学元件和电子元件，受潮和湿度过高会影响其正常工作。
因此，在安装传感器时应选择干燥通风的位置，并采取相应的防潮措施，如使用防潮箱、保护罩等。
2.3 避免碰撞和振动传感器具有较高的灵敏度，对碰撞和振动较为敏感。
为了保证传感器的精度和可靠性，应避免对传感器进行过大的碰撞和振动，尽量将传感器安装在稳固的支架上。
2.4 定期校准和维护为了确保传感器的测量准确性，应定期进行校准和维护工作。
校准工作可以通过专业仪器进行，维护工作包括清洁光学元件、检查电子元件和连接线路等。
3. 保养规程3.1 定期清洁光学元件光学元件是传感器内部的核心部件，需要定期清洁以确保其表面的光学特性。
清洁时应使用专业的光学清洁剂和柔软的棉布或纸巾，轻轻擦拭光学元件表面，避免使用力过大造成损坏。
3.2 检查电子元件和连接线定期检查传感器的电子元件和连接线路，确保其无损坏和松动。
可以使用专用的工具进行检查，如万用表检测电路是否正常，紧固螺丝等。
3.3 防尘措施为了保护传感器内部的光学元件和电子元件不受灰尘和杂物的影响，可以在传感器周围设置防尘罩或安装风机进行通风，减少灰尘和杂物的积累。
3.4 注意防雷和防静电传感器内部的电子元件对雷电和静电较为敏感，因此应采取相应的防雷和防静电措施，如安装避雷针、接地线等，以保护传感器的电子元件。
4. 总结能见度仪气象传感器的安全操作和保养对于保障其正常运行和延长使用寿命具有重要意义。
第２９卷光 学 学 报光学前沿———光电技术２００９年６月犃犆犜犃犗犘犜犐犆犃犛犐犖犐犆犃专 刊文章编号：０２５３ ２２３９（２００９）Ｓｕｐｐｌｅｍｅｎｔ１ ０２８３ ０７能见度光学测量方法王江安 康 圣 吴荣华 陈 冬 梁善勇（海军工程大学电子工程学院，湖北武汉４３００３３）摘要 在军事领域，能见度是飞机和舰船安全航行、雷达、光电测量装备定标、军事目标打击等军事行动的重要依据之一。
从能见度的定义入手，论述了现有的包括光学成像法、气溶胶采样法、光学参数测量法等能见度光学测量方法的原理、特性及适用范围。
通过对比各种测量方法的优缺点，指出后向散射能见度测量方法具有仪器收发合一、无须合作目标、采样体积大等优点，特别适合于舰载、机载平台，以及对仪器体积、高能见度测量有要求的场合，因此该种能见度测量方法的研究将是今后研究的重点。
关键词 大气光学；能见度；消光系数；后向散射中图分类号 ＴＮ９２９．１ 文献标识码 Ａ 犱狅犻：１０．３７８８／犃犗犛２００９２９狊１．０２８３犕犲狋犺狅犱犳狅狉犆犪犾犮狌犾犪狋犻狀犵犞犻狊犻犫犻犾犻狋狔犝狋犻犾犻狕犻狀犵犗狆狋犻犮犠犪狔狊犠犪狀犵犑犻犪狀犵’犪狀 犓犪狀犵犛犺犲狀犵 犠狌犚狅狀犵犺狌犪 犆犺犲狀犇狅狀犵 犔犻犪狀犵犛犺犪狀狔狅狀犵（犐狀狊狋犻狋狌狋犲狅犳犈犾犲犮狋狉狅狀犻犮犈狀犵犻狀犲犲狉犻狀犵，犖犪狏犪犾犝狀犻狏犲狉狊犻狋狔狅犳犈狀犵犻狀犲犲狉犻狀犵，犠狌犺犪狀，犎狌犫犲犻４３００３３，犆犺犻狀犪）犃犫狊狋狉犪犮狋 犞犻狊犻犫犻犾犻狋狔犻狊狅狀犲狅犳狋犺犲犿狅狊狋犻犿狆狅狉狋犪狀狋犵犻狊狋狊犻狀犿犻犾犻狋犪狉狔犪狉犲犪．犉狅狉犲狓犪犿狆犾犲，犪犻狉狆犾犪狀犲犪狀犱狊犺犻狆狊’狊犪犳犲犾狔狀犪狏犻犵犪狋犻狀犵狀犲犲犱狋犺犻狊狆犪狉犪犿犲狋犲狉，犱犲犿犪狉犮犪狋犻狀犵狉犪犱犪狉狅狉狆犺狅狋狅犲犾犲犮狋狉犻犮犲狇狌犻狆犿犲狀狋狀犲犲犱狊犻狋犪狀犱犪犾犾狋犺犲犿犻犾犻狋犪狉狔狊狋狉犻犽犲狀犲犲犱狊犻狋狋狅狅．犐狀狋犺犻狊狆犪狆犲狉，狋犺犲犱犲犳犻狀犻犲狀狊狅犳狋犺犲狏犻狊犻犫犻犾犻狋狔狑犪狊犳犻狉狊狋犲狓狆犪狋犻犪狋犲犱，犪狀犱狋犺犲狀狋犺犲犿犲犪狊狌狉犲犿犲狀狋狊狅犳狋犺犲狏犻狊犻犫犻犾犻狋狔犱犲狋犲犮狋犻狀犵犪狀犱狋犺犲狋犺犲狅狉狔狅犳犻狋狑犲狉犲犻犾犾狌犿犻狀犪狋犲犱，犻狀犮犾狌犱犻狀犵犻犿犪犵犻狀犵犿犲狋犺狅犱，犪犲狉狅狊狅犾狊犪犿狆犾犻狀犵犿犲狋犺狅犱，狅狆狋犻犮犪犾狆犪狉犪犿犲狋犲狉犮犪犾犮狌犾犪狋犻狀犵犿犲狋犺狅犱犪狀犱狊狅狅狀．犈狓犮犲狆狋狋犺犪狋，狋犺犲犮犺犪狉犪犮狋犲狉犪狀犱狋犺犲犪狆狆犾狔犻狀犵犪狉犲犪狑犲狉犲犱犻狊犮狌狊狊犲犱．犐狀狋犺犲犲狀犱，犪犮狅狀犮犾狌狊犻狅狀狑犪狊狆狅犻狀狋犲犱狋犺犪狋狏犻狊犻犫犻犾犻狋狔犱犲狋犲犮狋犻狀犵狑犻狋犺犫犪犮犽狊犮犪狋狋犲狉狊犻犵狀犪犾狑狅狌犾犱犫犲犮狅犿犲犲犿狆犺犪狊犲狊犻狀狋犺犲犳狌狋狌狉犲狊狋狌犱狔．犓犲狔狑狅狉犱狊 犪狋犿狅狊狆犺犲狉犻犮狅狆狋犻犮狊；狏犻狊犻犫犻犾犻狋狔；犲狓狋犻狀犮狋犻狅狀犮狅犲犳犳犻犮犻犲狀狋；犫犪犮犽狊犮犪狋狋犲狉 基金项目：军内科研基金（ＨＷ２００６４２５）资助课题。
雾度仪操作规程一、引言雾度仪是一种常用的仪器，用于测量空气中的颗粒物浓度，特别是细小颗粒物对能见度的影响。
本操作规程旨在指导操作人员正确使用雾度仪，确保测量结果的准确性和可靠性。
二、仪器准备1. 确保雾度仪处于干燥、洁净的环境中，避免灰尘和杂质的干扰。
2. 检查雾度仪的电源是否充足，如需更换电池，请使用符合规格的新电池。
3. 检查雾度仪的传感器和光学部件是否干净，如有污染，请使用干净的棉布轻轻擦拭。
三、操作步骤1. 打开雾度仪的电源开关，待仪器启动完成后，进入测量模式。
2. 根据需要，选择合适的测量范围。
通常，较小的范围适用于低浓度的颗粒物测量，而较大的范围适用于高浓度的颗粒物测量。
3. 将雾度仪的传感器朝向待测区域，确保传感器与空气流通，避免阻挡。
4. 按下测量按钮，开始测量。
在测量过程中，保持仪器稳定，避免晃动或碰触传感器。
5. 等待一段时间，直到雾度仪显示稳定的测量结果。
根据仪器的指示，记录测量结果。
四、数据处理1. 将测量结果转换为相应的浓度单位，例如微克/立方米或毫克/立方米，根据仪器的规格和测量范围确定。
2. 将测量结果与相关标准或限值进行比较，判断空气质量是否符合要求。
如有需要，可以进行进一步的数据分析和处理。
五、维护和保养1. 每次使用后，及时清洁雾度仪的传感器和光学部件，以保持仪器的灵敏度和准确性。
2. 定期校准雾度仪，根据仪器的规格和要求，选择合适的校准方法和标准物质。
3. 定期检查雾度仪的电池电量，如需更换，请使用符合规格的新电池。
4. 避免将雾度仪暴露在高温、潮湿或恶劣的环境中，以防止仪器的损坏。
六、安全注意事项1. 在操作过程中，遵循仪器的安全使用指南，避免触摸仪器的内部部件，以免导致触电或其他安全风险。
2. 避免将雾度仪接近易燃或易爆物质，以防止发生火灾或爆炸。
3. 在操作过程中，注意个人防护，如佩戴适当的手套和口罩，以防止颗粒物对人体的伤害。
七、故障排除1. 如遇到仪器故障或异常情况，请首先查阅雾度仪的用户手册，根据故障排除指南进行操作。
FRT VRE能见度检测器用户指南富奥通科技（北京）有限公司目录1 仪器技术特点.............................................................................................................P21.1 仪器概述........................................................................................................P21.2 结构组成........................................................................................................P21.3 典型技术指标................................................................................................P31.4 环境适应性....................................................................................................P41.5 仪器功能特点................................................................................................P52 能见度测量原理........................................................................................................ P62.1 前向散射原理............................................................................................... P62.2 能见度的定义................................................................................................P72.3 主要工作原理................................................................................................P83 安装............................................................................................................................ P93.1 组织安装........................................................................................... .......... P93.2 定位和定向...................................................................................................P93.3 卸货与启封...................................................................................................P93.4 安装步骤.......................................................................................................P104 操作指导.....................................................................................................................P134.1仪器工作命令设置...................................................................................... P134.2仪器数据管理命令...................................................................................... P164.3通讯协议.......................................................................................................P175 设备常见问题解决办法............................................................................................P196 配套清单.....................................................................................................................P201 仪器技术特点1.1 仪器概述能见度仪提供与气象能见度相关的测量，传感器是基于气溶胶前散射原理而设计的，是继透射式能见度仪发展起来的新一代气象能见度监测设备。
传感器可广泛用于气象台站、远程自动气象站以及机场、高速公路、航道、大型舰船等交通运输部门。
能见度仪由光发射器、光接收器及微处理控制器等主要部件组成。
发射器发射红外脉冲光，接收器同时检测大气中气溶胶粒子前向散射的脉冲光强度，所有测量信息由微处理控制器搜集并通过专门的数学模型算法转化为气象光学视程Meteorological Optical Range（MOR）。
能见度仪需要一个12DC的电源和一个三线RS－232/RS-485通讯线缆。
仪器将气象能见度数值和状态信息通过通讯接口发送到监控中心的上位机。
能见度仪提供多组内置命令用于配置系统参数和控制系统多种功能。
在组装和维护过程中，需要一个显示终端来检查系统参数，并可能用来更改参数值。
1.2 结构组成1.2.1 能见度仪由以下各部分组成微处理控制器/接线盒a）发射器b）接收器c）微处理控制器/接线盒1.3 典型技术指标1.3.1 机械指标尺寸（长x宽x高）：610mm x 230mm x 300mm重量：小于10kg安装：安装在已架设好的圆形立柱上材料：阳极化处理硬质铝，外表面加喷漆保护1.3.2 电力指标电源：交流110VAC/220VAC ±20%或直流12VDC 功率：小于5W，典型值4W1.3.3 光学指标散射角覆盖：39o—51 o前散射峰值波长：870nm带宽： 100nm光谱响应度：最大响应在870nm，0.65 A/W1.3.4 测量指标测量范围： 5m—10km测量精度：≤2km ，误差±2%2Km—10km，误差±5%仪器一致性：≤±4%更新间隔： 15秒线性动态量程： 3000：11.3.5 可靠性与维护周期平均无故障工作时间（MTBF）：大于18000小时清洁光学镜头：3个月，或视使用环境而定1.4 环境适应性工作环境温度：－40—+60℃工作相对湿度：0—100%地域适应性：可在沿海地区连续使用1.5 仪器功能特点1.5.1 主要功能1.5.1.1 可对大气能见度进行连续测量输出。
1.5.1.2 仪器具有自检能力，可对自身的12V供电电压，接收器、发射器温度，接收器信号及零点信号等进行实时检测，并给出状态报警指示。
1.5.1.3 仪器数字输出接口标配为RS-232或RS-485，接口的选择可通过控制处理器中的采集器通讯选择开关进行设置，可根据用户需求在出厂时设置好。
1.5.1.4 仪器内置硬件实时时钟，同时可通过串口命令进行日期时钟的同步设置，保持与上位机的日期时钟一致。
1.5.1.5 仪器可设置ID号以标识身份，ID=00为通用标识，ID号出厂时均为通用标识，用户可通过命令进行设置新的ID号，ID号一旦设定不受设备断电影响，此功能在多机联网共用主站时用以区分布点仪器。
1.5.1.6 仪器自动具有数据管理功能，可将每分钟实时能见度数值存储在内置数据存储器中。
数据以日期时间的小时为单元进行数据存储与查询，并以命令方式进行下载；仪器可存储一个月的数据，数据掉电可保存，并能以日期整点进行60分钟能见度数值的下载。
1.5.1.7 仪器具有多种命令进行远程监控维护。
1.5.2 仪器特点1.5.2.1 结构特点：能见度仪采用一体化结构设计，紧凑小巧，传感器尺寸和重量非常小，包装、储运、安装方便，也可以做为便携式仪器使用；独特的双散射接收器结构设计，对太阳和其它杂光干扰降到了最低。
1.5.2.2 发射器和接收器窗口透镜经过了特殊的防灰尘、防霉菌镀膜处理，使镜头在自然环境中积累灰尘的厚度与速度大大降低，同时也降低了盐雾与油污的污染几率。
1.5.2.3 仪器结构材料为高质量硬质铝材，表面进行了阳极钝化处理，并进行多道喷漆保护；所有螺钉均选择耐腐蚀不锈钢螺钉；壳体内部是密封的，达到了IP65防护等级，具有沿海气候适应性。
1.5.2.4 仪器功耗极低，在冬天发射器频繁加热状态，也只小于5W，因此可适应蓄电池或太阳能板供电的电源工作方式。
直流12VDC供电，方便系统集成。
1.5.2.5 仪器采集器设计上强调长期运行的稳定性，内置看门狗电路，经过长期运行考验，仪器工作稳定、可靠。
1.5.2.6 实时数据显示：传感器可以输出一系列的数字信息，操作人员可以自由选择15秒或60秒间隔时间，信息可以通过自动应答或被动招测方式输出。
上位计算机可以灵活地显示以下内容：a）每个信息可以带有时间日期标记；b）信息内容能以固定的几种模式输出，每种模式均有状态报警数值提示；c）每分钟能见度值可以存档。
1.5.2.7 仪器的直流供电电路具有防反接和自恢复保险双重设计，即使用户误操作，也不会引起仪器线路板烧毁，无需更换保险丝，重新正确操作后即可恢复正常。
