暖通空调设计入门培训教材

2024全新暖通空调培训课件一、教学内容本节课我们将学习全新暖通空调系统的基本原理和操作方法。

教材的章节包括：暖通空调系统的组成及工作原理、暖通空调设备的选型与安装、暖通空调系统的运行管理与维护。

具体内容有：1. 暖通空调系统的组成：包括制冷剂、压缩机、蒸发器、冷凝器、节流装置等。

2. 暖通空调系统的工作原理：制冷循环、制热循环、通风换气等。

3. 暖通空调设备的选型：根据建筑物的用途、面积、气候条件等选择合适的空调设备。

4. 暖通空调设备的安装：包括室外机、室内机、风管、水管等的安装位置和注意事项。

5. 暖通空调系统的运行管理与维护：包括开机、停机操作、日常检查、故障处理等。

二、教学目标1. 了解暖通空调系统的组成及工作原理，能识别主要部件。

2. 学会根据建筑物的实际情况选择合适的暖通空调设备。

3. 掌握暖通空调设备的安装方法，能进行简单的安装操作。

4. 了解暖通空调系统的运行管理与维护，能进行日常的检查和故障处理。

三、教学难点与重点重点：暖通空调系统的组成及工作原理、设备的选型与安装、运行管理与维护。

难点：制冷循环和制热循环的原理、设备的安装技巧、故障的处理方法。

四、教具与学具准备教具：暖通空调模型、图片、视频等。

学具：笔记本、笔、教材等。

五、教学过程1. 实践情景引入：介绍暖通空调在日常生活中的应用，引起学生的兴趣。

2. 教材内容讲解：讲解暖通空调系统的组成、工作原理、设备选型、安装方法等。

3. 例题讲解：通过实例讲解暖通空调系统的设计和运行管理。

4. 随堂练习：让学生根据实际情况设计简单的暖通空调系统。

5. 课堂讨论：讨论暖通空调系统的运行管理和维护技巧。

6. 板书设计：列出暖通空调系统的组成、工作原理、设备选型、安装方法等关键点。

7. 作业布置：布置有关暖通空调系统设计和运行管理的题目。

六、板书设计暖通空调系统：组成：制冷剂、压缩机、蒸发器、冷凝器、节流装置等。

工作原理：制冷循环、制热循环、通风换气等。

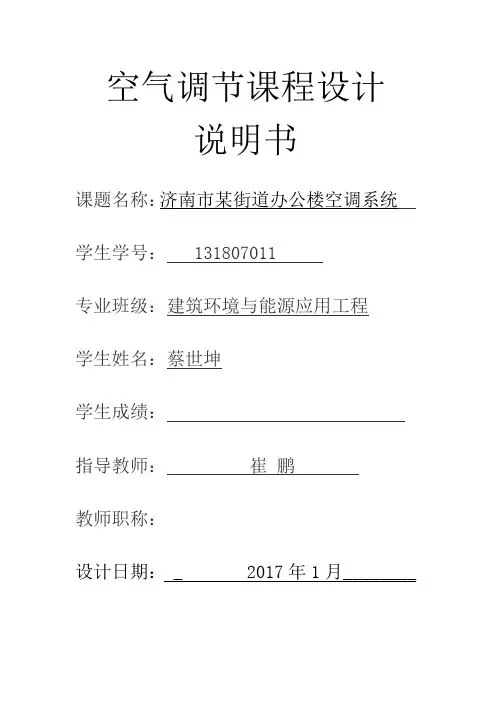

空气调节课程设计说明书课题名称：济南市某街道办公楼空调系统学生学号： 131807011专业班级：建筑环境与能源应用工程学生姓名：蔡世坤学生成绩：指导教师：崔鹏教师职称：设计日期： _ 2017年1月________第一章设计资料41.1设计题目41.2设计基本参数41.2.1室外参数41.2.2 土建参数5第二章负荷计算62.1负荷计算基本公式62.1.1外墙、屋顶的瞬变传热的冷负荷62.1.2内围护冷负荷72.1.3外窗玻璃瞬变传导得热形成的的冷负荷72.1.4玻璃窗日射得热形成的冷负荷82.1.5设备散热冷负荷82.1.6灯光照明散热形成的冷负荷82.1.7人体散热形成的冷负荷9第三章空调方案确定和设备选型16第四章夏季空调过程设计204.1送风状态确定184.2汇总于下表194.3送风量计算204.4新风量计算204.5总排风量的计算21第六章房间的气流组织计算246.1气流组织计算24第七章布置风管、进行风管水力计算，水管水力计算267.1风管的布置267.2风道的设计及水力计算27参考文献29摘要本设计是济南市某街道办公楼空调工程设计，根据此楼功能要求，本建筑需要夏季提供冷负荷。

以长远利益为出发点，力求达到技术可靠，经济合理，节能环保、管理方便，功能调整的灵活性及使用安全可靠。

在比较各种方案的可行性及水系统形式后，此工程设计采用风机盘管加独立新风系统；水系统采用一次泵、双管制系统：为满足整栋大楼需求，并且为了在运行过程中的节能，本设计冷热源采用风冷热泵模块机组。

根据夏季空调计算负荷依次选择机组、末端设备、新风机组、风口，最后还要对空调系统的设备和管路采取消声、防振和保温等措施。

第一章设计资料1.1设计题目济南市某街道空调工程设计1.2设计基本参数1.2.1室外参数纬度：28.13 度经度：112.55度海拔高度：68mAS冬季大气压力：1018.3 pa夏季大气压力：995.6 pa冬季通风室外计算干球温度：3.5℃冬季空调室外计算干球温度：-0.8℃夏季通风室外计算干球温度：32.2℃夏季空调室外计算干球温度：36.5℃夏季空调室外计算湿球温度：29℃夏季空调室外计算日平均温度：32.5 ℃冬季空调室外相对湿度：90%夏季通风室外相对湿度: 63%冬季室外平均风速：2.4m/s夏季室外平均风速：2.4 m/s1.2.2 土建参数1外墙参数：通过查资料，选择23号外墙，其基本构造为：1、水泥砂浆抹灰加浅色喷浆；2、砖墙；3、保温层为硬质聚氨酯板；δ=50mm，K=0.51 W/( ⋅㎡K), 衰减系数B=0.19,延迟时间为8h.2内墙参数：选择10号墙砖, δ=140mm，K=1.78 W/( ⋅㎡K),衰减系数为0.29 , 延迟时间为7h.3屋面参数:选择10号保温层面，基本结构，1、混凝土板；2、架空层；3、防水层；4、找平层；5、找坡层；6、加气混凝土7、保温层8、钢筋混凝土屋面板。

暖通空调专业培训一、空气调节的基本要求1 熟悉空调房间围护结构建筑热工要求，掌握舒适性空调和工艺性空调室空气参数的确定原则。

2 了解空调冷(热)、湿负荷形成机理，掌握空调冷(热)、湿负荷以及热湿平衡、空气平衡计算。

3 熟悉空气处理过程，掌握湿空气焓湿图的应用。

4 熟悉常用空调系统的特点和设计方法。

5 掌握常用气流组织型式的选择及其设计计算方法。

6 熟悉常用空调设备的主要性能，掌握空调设备的选择计算方法。

7 熟悉常用冷热源设备的主要性能，掌握冷热源设备的选择计算方法。

8 掌握空调水系统的设计原则及计算方法。

9 熟悉空调自动控制方法及运行调节。

10 熟悉空调系统的节能技术和消声、隔振措施。

二、空气调节的主要容1 湿空气的物理性质及焓湿图2 室空气参数确定及建筑热工要求3 空气调节得热量及冷负荷计算4 空调系统（风系统）分类及特性5 空调冷热源设备6 空调水系统设计7 空调系统自动控制8 空调系统消声隔振9 空调系统运行节能（一）湿空气的物理性质及焓湿图1.1 湿空气的物理性质比焓（h）:h =1.01t +d (2500+1.84t ) kJ/kg干空气或h = ( 1.01+1.84 d )t + 2500 d kJ/kg干空气其中( 1.01+1.84 d )t ——显热2500d ——潜热1.2 空气的焓湿图焓湿图可以直观的描述湿空气状态的变化过程，我国现在采用的焓湿图以焓为纵坐标，以含湿量为横坐标的h-d 斜角(135°)坐标图。

为了说明空气由一个状态变为另一个状态的热湿变化过程，在h-d图上还标有热湿比(角系数)ε线。

热湿比ε——湿空气的焓变化与含湿量变化之比，即ε=⊿h/⊿d/1000 =±Q/±W/10001.3 焓湿图的应用湿空气的h-d图可以表示:空气的状态和各状态参数——{t，d，φ，h，ts，tι，B， v ， Pq}湿空气状态的变化过程如下：（二）室空气参数确定及建筑热工要求2.1 人体热平衡与热舒适2.1.1人体热平衡方程式人体靠摄取食物获得能量，食物在人体新代过程中被分解氧化，同时释放出能量。

暖通空调课程资料讲义一、课程简介暖通空调是指利用热力学与流体力学原理，通过设计和安装空气调节设备，以调节室内温度、湿度、气流速度和洁净度，提供舒适的室内环境的工程技术。

本课程旨在介绍暖通空调系统的基本原理、设计与运行方案，以及在实际工程中的应用。

二、暖通空调系统的基本原理1. 空气处理过程：空气处理是暖通空调系统中的核心环节，主要包括空气过滤、加热、冷却、加湿和除湿等过程。

通过合理的空气处理，可以达到舒适的室内环境要求。

2. 空气流动原理：了解空气流动的基本原理对于设计和调试暖通空调系统至关重要。

包括空气流速、风向、风量、风压等参数的计算和调整。

3. 空调制冷原理：介绍制冷循环原理和空调制冷系统的组成。

涉及到制冷剂的选择、压缩机的工作原理、冷凝器和蒸发器的设计等内容。

4. 空调供暖原理：介绍供暖系统的原理和组成，包括锅炉、散热器、管道等。

重点讲解水循环供暖和地暖系统的设计和运行。

5. 空调通风原理：介绍通风系统的原理和组成，包括送风和排风系统、新风处理和回风处理等。

讲解通风系统的设计和运行参数。

三、暖通空调系统的设计与运行方案1. 设计方案：从建筑结构、室内布局、用途等方面出发，制定合理的暖通空调系统设计方案。

包括选择适当的空调设备、管道布局、风口设置等。

2. 运行方案：根据实际需求和环境条件，制定暖通空调系统的运行方案。

包括温度、湿度、风速等参数的设定，以及设备的运行控制策略。

3. 节能方案：介绍暖通空调系统的节能技术。

包括采用高效设备、优化运行参数、建立智能控制系统等方法，提高系统的能效比，降低能耗。

4. 维护方案：讲解暖通空调系统的维护与保养工作。

包括定期检查、清洁、更换滤网、润滑和维修等内容，确保系统的正常运行和寿命。

四、暖通空调系统的应用1. 住宅应用：介绍住宅暖通空调系统的设计和运行要点。

包括公寓、别墅等不同类型住宅的特点和需求。

2. 商业应用：介绍商业建筑中暖通空调系统的设计和运行要求。

云南农业大学建筑工程学院 650201《暖通空调》课程设计指导书学院：建筑工程学院专业：建筑环境与能源应用工程工程年级： 2023级指导老师：李艳琼职称：高级工程师《暖通空调》课程设计指导书一、空调负荷计算1.夏季建筑围护构造旳冷负荷目前，在我国暖通空调工程中，常采用冷负荷系数法计算空调冷负荷，冷负荷系数法是建立在传递函数法旳基础上，是便于在工程上进行手算旳一种简化计算措施。

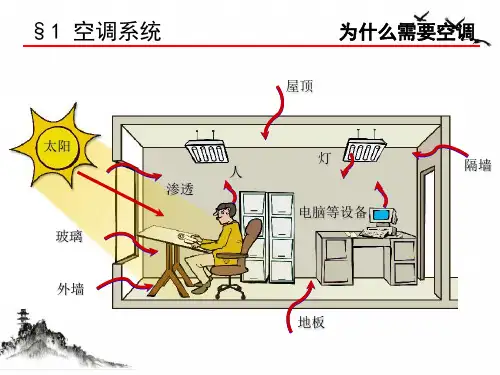

夏季建筑围护构造旳冷负荷是指由于室内外温差和太阳辐射作用，通过建筑物围护构造传入室内旳热量形成旳冷负荷。

详细计算措施如下：（1）围护构造瞬变传热形成冷负荷旳计算措施1）外墙和屋面瞬变传热引起旳冷负荷在日射和室外气温综合作用下，外墙和屋面瞬变传热引起旳逐时冷负荷可按下式计算：()()Rc c t t AK Q -=ττ)( (1-1) 式中 ()τc Q —外墙和屋面瞬变传热引起旳逐时冷负荷，W ； A — 外墙和屋面旳面积，m2；K — 外墙和屋面旳传热系数，W ／(m2·℃)，可根据外墙和屋面旳不一样构造，由附录2-2和附录2-3中查取；tR — 室内计算温度，℃；()τc t —外墙和屋面冷负荷计算温度旳逐时值，℃，根据外墙和屋面旳不一样类型分别在附录2-4和附录2-5中查取。

必须指出：a. 附录2-4和附录2-5中给出旳各围护构造旳冷负荷温度值都是以北京地区气象参数为根据计算出来旳，因此，对于不一样设计地点，应对()τc t 值进行修正，即应为()τc t 十td 。

其地点修正值td 可由附录2-6查得。

b . 当外表面放热系数不一样于18．6W ／(m2·℃)时，应将(()τc t +td)乘以表1中旳修正值。

c. 当内表面放热系数变化时，可不加修正。

d. 考虑到都市大气污染和中浅颜色旳耐久性差，提议吸取系数一律采用ρ=0.90，即对表中()τc t 不加修正。

但如确有把握经久保持建筑围护构造表面旳中、浅色时，则可将表中数值乘以表2所列旳吸取系数修正值k ρ。

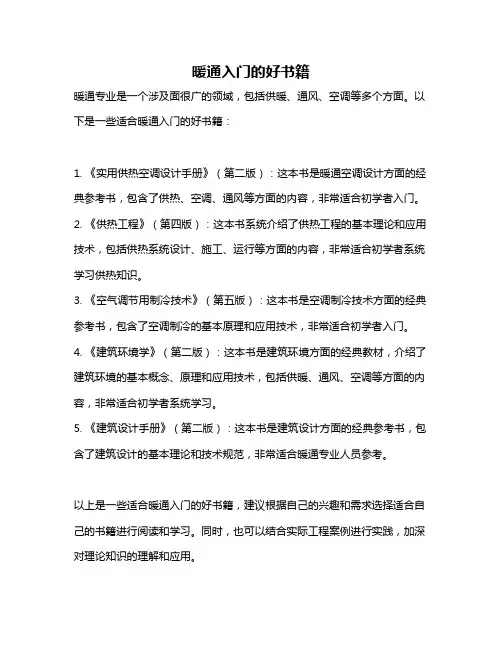

暖通入门的好书籍
暖通专业是一个涉及面很广的领域，包括供暖、通风、空调等多个方面。

以下是一些适合暖通入门的好书籍：
1. 《实用供热空调设计手册》（第二版）：这本书是暖通空调设计方面的经典参考书，包含了供热、空调、通风等方面的内容，非常适合初学者入门。

2. 《供热工程》（第四版）：这本书系统介绍了供热工程的基本理论和应用技术，包括供热系统设计、施工、运行等方面的内容，非常适合初学者系统学习供热知识。

3. 《空气调节用制冷技术》（第五版）：这本书是空调制冷技术方面的经典参考书，包含了空调制冷的基本原理和应用技术，非常适合初学者入门。

4. 《建筑环境学》（第二版）：这本书是建筑环境方面的经典教材，介绍了建筑环境的基本概念、原理和应用技术，包括供暖、通风、空调等方面的内容，非常适合初学者系统学习。

5. 《建筑设计手册》（第二版）：这本书是建筑设计方面的经典参考书，包含了建筑设计的基本理论和技术规范，非常适合暖通专业人员参考。

以上是一些适合暖通入门的好书籍，建议根据自己的兴趣和需求选择适合自己的书籍进行阅读和学习。

同时，也可以结合实际工程案例进行实践，加深对理论知识的理解和应用。

暖通空调基础知识培训（127页）第一章：暖通空调概述1.1什么是暖通空调暖通空调是指通过各种技术手段，将室内的温度、湿度、清洁度和新风量等参数控制在其中一舒适范围内的技术系统。

暖通空调系统由供热设备、供冷设备、通风设备和空气处理设备等组成。

1.2暖通空调系统的作用暖通空调系统的主要作用是调节室内的温度和湿度，提供新鲜空气，创建一个舒适的室内环境，并为人们的生产、生活提供条件。

第二章：暖通空调系统组成2.1供热设备供热设备主要包括锅炉、热水器、电热设备等。

其作用是提供室内所需的热能，使室内保持适宜的温度。

2.2供冷设备供冷设备主要包括制冷机、冷水机组等。

其作用是提供室内所需的冷能，使室内保持适宜的温度。

2.3通风设备通风设备主要包括风机、风排管道和排风口等。

其作用是通过排风和送风的方式，实现室内空气的流通和更新。

2.4空气处理设备空气处理设备主要包括过滤器、加湿器、除湿器、新风机组等。

其作用是对室内空气进行净化、湿度调节等处理，使室内空气质量达到一定标准。

第三章：暖通空调系统的工作原理3.1热力学基础热力学基础是暖通空调系统工作的基础。

热力学原理包括热量传递、热平衡、热传导、热对流等。

3.2空气运动原理空气运动原理是暖通空调系统工作的重要基础。

空气运动原理包括自然对流、强制对流、地板辐射、屋顶辐射等。

3.3暖通空调系统的工作步骤暖通空调系统的工作步骤包括制冷、供热、通风、空气处理等。

通过合理的调节和控制，使室内温度、湿度和空气质量维持在一定的范围内。

第四章：暖通空调系统的设计与选择4.1设计原则暖通空调系统的设计应考虑到室内外环境条件、使用需求、能源消耗、设备运行等因素，采用合理的设计原则和方法。

4.2设备选择暖通空调系统的设备选择应根据室内外温度、湿度、房间面积、人员密度等因素进行综合考虑，选择适宜的设备型号和规格。

4.3节能设计暖通空调系统的节能设计是提高能源利用效率和减少环境污染的重要手段。

空气调节课程设计说明书课题名称：济南市某街道办公楼空调系统学生学号： 131807011专业班级：建筑环境与能源应用工程学生姓名：蔡世坤学生成绩：指导教师：崔鹏教师职称：设计日期： _ 2017年1月________第一章设计资料41.1设计题目41.2设计基本参数41.2.1室外参数41.2.2 土建参数5第二章负荷计算62.1负荷计算基本公式62.1.1外墙、屋顶的瞬变传热的冷负荷62.1.2内围护冷负荷72.1.3外窗玻璃瞬变传导得热形成的的冷负荷72.1.4玻璃窗日射得热形成的冷负荷82.1.5设备散热冷负荷82.1.6灯光照明散热形成的冷负荷82.1.7人体散热形成的冷负荷9第三章空调方案确定和设备选型16第四章夏季空调过程设计204.1送风状态确定184.2汇总于下表194.3送风量计算204.4新风量计算204.5总排风量的计算21第六章房间的气流组织计算246.1气流组织计算24第七章布置风管、进行风管水力计算，水管水力计算267.1风管的布置267.2风道的设计及水力计算27参考文献29摘要本设计是济南市某街道办公楼空调工程设计，根据此楼功能要求，本建筑需要夏季提供冷负荷。

以长远利益为出发点，力求达到技术可靠，经济合理，节能环保、管理方便，功能调整的灵活性及使用安全可靠。

在比较各种方案的可行性及水系统形式后，此工程设计采用风机盘管加独立新风系统；水系统采用一次泵、双管制系统：为满足整栋大楼需求，并且为了在运行过程中的节能，本设计冷热源采用风冷热泵模块机组。

根据夏季空调计算负荷依次选择机组、末端设备、新风机组、风口，最后还要对空调系统的设备和管路采取消声、防振和保温等措施。

第一章设计资料1.1设计题目济南市某街道空调工程设计1.2设计基本参数1.2.1室外参数纬度：28.13 度经度：112.55度海拔高度：68mAS冬季大气压力：1018.3 pa夏季大气压力：995.6 pa冬季通风室外计算干球温度：3.5℃冬季空调室外计算干球温度：-0.8℃夏季通风室外计算干球温度：32.2℃夏季空调室外计算干球温度：36.5℃夏季空调室外计算湿球温度：29℃夏季空调室外计算日平均温度：32.5 ℃冬季空调室外相对湿度：90%夏季通风室外相对湿度: 63%冬季室外平均风速：2.4m/s夏季室外平均风速：2.4 m/s1.2.2 土建参数1外墙参数：通过查资料，选择23号外墙，其基本构造为：1、水泥砂浆抹灰加浅色喷浆；2、砖墙；3、保温层为硬质聚氨酯板；δ=50mm，K=0.51 W/( ⋅㎡K), 衰减系数B=0.19,延迟时间为8h.2内墙参数：选择10号墙砖, δ=140mm，K=1.78 W/( ⋅㎡K),衰减系数为0.29 , 延迟时间为7h.3屋面参数:选择10号保温层面，基本结构，1、混凝土板；2、架空层；3、防水层；4、找平层；5、找坡层；6、加气混凝土7、保温层8、钢筋混凝土屋面板。

暖通空调设计培训教材1 设计文件编制深度规定—暖通空调部分1.1 方案设计1.1.1采用通风一空气调节的设计方案要点。

1.1.2采暖、空气调节的室内设计参数及设计标准。

1.1.3冷、热负荷的估算数据。

1.1.4采暖热源的选择及其参数。

1.1.5空气调节的冷源、热源选择及参数。

1.1.6采暖、空气调节的系统形式，简述控制方式。

1.1.7通风系统简述。

1.1.8防烟、排烟系统简述。

1.2 初步设计1.2.1采暖通风与空气调节初步设计应有设计说明书，除小型、简单工程外，初步设计还应包括设计图纸、设备表及计算书。

1.2.2设计说明1设计依据1）与本专业有关的批准文件和建设方要求；2）本工程采用的主要法规和标准；3）其他专业提供的本工程设计资料等。

2 设计范围根据设计任务书和有关设计资料，说明本专业设计的内容和分工。

3 设计计算参数1）室外空气计算参数。

2）室内空气设计参数。

4 采暖1）采暖热负荷；2）叙述热源状况、热媒参数、室外管线及系统补水与定压；3）采暖系统形式及管道敷设方式；4）采暖分户热计量及控制；5 空调1）空调冷、热负荷；2）空调系统冷源及冷媒选择，冷水、冷却水参数；3）空调系统热源供给方式及参数；4）空调风、水系统简述，必要的气流组织说明；5）监测与控制简述；6）空调系统的防火技术措施；7）管道的材料及保温材料的选择；8）主要设备的选择。

6 通风1）需要通风的房间或部位；2）通风系统的形式和换气次数；3）通风系统设备的选择和风量平衡；4）通风系统的防火技术措施。

7 防烟、排烟1）防烟及排烟简述；2）防烟楼梯间及其前室、消防电梯前室或合用前以及封闭式避难层（间）的防烟设施和设备选择；3）中庭、内走道、地下室等，需要排烟房间的排烟设施和设备选择；4）防烟、排烟系统风量叙述，需要说明的控制程序。

8 有关专篇涉及的内容（环境保护、消防、劳动安全卫生、安保、交通组织节能、建筑智能化）。

1.2.3设计图纸1采暖通风与空气调节初步设计图纸一般包括图例、系统流程图、主要平面图。

暖通空调系统设计手册目录第一章设计参考规范及标准............................................................................... 错误!未定义书签。

一、通用设计规范： ......................................................................................... 错误!未定义书签。

二、专用设计规范： ......................................................................................... 错误!未定义书签。

三、专用设计标准图集： ................................................................................. 错误!未定义书签。

第二章设计参数................................................................................................... 错误!未定义书签。

一、商业和公共建筑物的空调设计参数ASHRAE ........................................ 错误!未定义书签。

二、舒适空调之室内设计参数日本................................................................ 错误!未定义书签。

三、新风量 ......................................................................................................... 错误!未定义书签。
