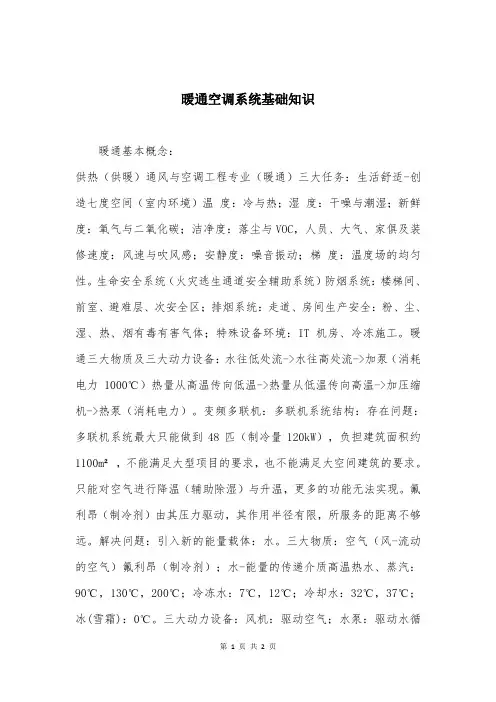

暖通空调系统基础知识暖通基本概念：供热（供暖）通风与空调工程专业（暖通）三大任务：生活舒适-创造七度空间（室内环境）温度：冷与热；湿度：干噪与潮湿；新鲜度：氧气与二氧化碳；洁净度：落尘与VOC，人员、大气、家俱及装修速度：风速与吹风感；安静度：噪音振动；梯度：温度场的均匀性。

生命安全系统（火灾逃生通道安全辅助系统）防烟系统：楼梯间、前室、避难层、次安全区；排烟系统：走道、房间生产安全：粉、尘、湿、热、烟有毒有害气体；特殊设备环境：IT机房、冷冻施工。

暖通三大物质及三大动力设备：水往低处流->水往高处流->加泵（消耗电力1000℃）热量从高温传向低温->热量从低温传向高温->加压缩机->热泵（消耗电力）。

变频多联机：多联机系统结构：存在问题：多联机系统最大只能做到48匹（制冷量120kW），负担建筑面积约1100m²，不能满足大型项目的要求，也不能满足大空间建筑的要求。

只能对空气进行降温（辅助除湿）与升温，更多的功能无法实现。

氟利昂（制冷剂）由其压力驱动，其作用半径有限，所服务的距离不够远。

解决问题：引入新的能量载体：水。

三大物质：空气（风-流动的空气）氟利昂（制冷剂）；水-能量的传递介质高温热水、蒸汽：90℃，130℃，200℃；冷冻水：7℃，12℃；冷却水：32℃，37℃；冰(雪霜)：0℃。

三大动力设备：风机：驱动空气；水泵：驱动水循环；压缩机：驱动氟利昂。

三大物质能量交换关系图：四类空调主机原理简图：空调系统：冷水机组：水冷离心式（螺杆式）、风冷螺杆式、蒸汽LiBr吸收式、直燃LiBr吸收式；热泵机组：风冷螺杆式、地源热泵、水源热泵；锅炉：热水锅炉、蒸汽锅炉、电锅炉（规范要求蓄热）；冷却塔：开式、闭式、横流、逆流；水泵：卧式、立式、端吸、双吸；空调末端设备：风机盘管、柜式空气处理机组、组合式空气处理机组、冷辐射板。

水泵等典型设备：小型分散中央空调系统及设备：变频多联机系统，分体空调，恒温恒湿机组。

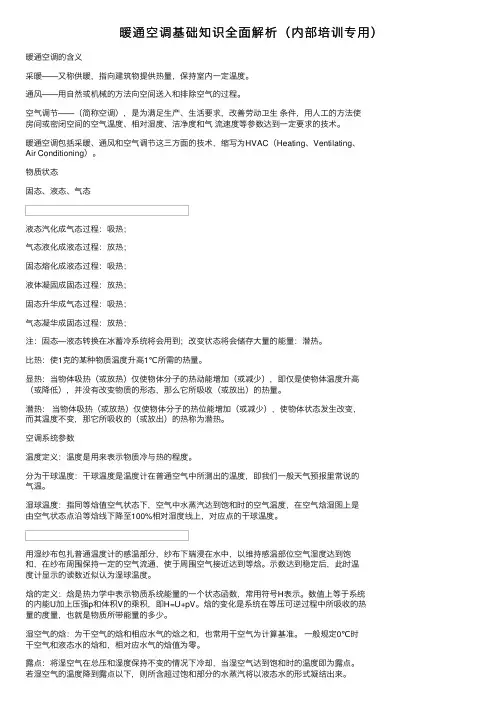

暖通空调基础知识全⾯解析（内部培训专⽤）暖通空调的含义采暖——⼜称供暖，指向建筑物提供热量，保持室内⼀定温度。

通风——⽤⾃然或机械的⽅法向空间送⼊和排除空⽓的过程。

空⽓调节——（简称空调），是为满⾜⽣产、⽣活要求，改善劳动卫⽣条件，⽤⼈⼯的⽅法使房间或密闭空间的空⽓温度、相对湿度、洁净度和⽓流速度等参数达到⼀定要求的技术。

暖通空调包括采暖、通风和空⽓调节这三⽅⾯的技术，缩写为HVAC（Heating、Ventilating、Air Conditioning）。

物质状态固态、液态、⽓态液态汽化成⽓态过程：吸热；⽓态液化成液态过程：放热；固态熔化成液态过程：吸热；液体凝固成固态过程：放热；固态升华成⽓态过程：吸热；⽓态凝华成固态过程：放热；注：固态—液态转换在冰蓄冷系统将会⽤到；改变状态将会储存⼤量的能量：潜热。

⽐热：使1克的某种物质温度升⾼1℃所需的热量。

显热：当物体吸热（或放热）仅使物体分⼦的热动能增加（或减少），即仅是使物体温度升⾼（或降低），并没有改变物质的形态，那么它所吸收（或放出）的热量。

潜热：当物体吸热（或放热）仅使物体分⼦的热位能增加（或减少），使物体状态发⽣改变，⽽其温度不变，那它所吸收的（或放出）的热称为潜热。

空调系统参数温度定义：温度是⽤来表⽰物质冷与热的程度。

分为⼲球温度：⼲球温度是温度计在普通空⽓中所测出的温度，即我们⼀般天⽓预报⾥常说的⽓温。

湿球温度：指同等焓值空⽓状态下，空⽓中⽔蒸汽达到饱和时的空⽓温度，在空⽓焓湿图上是由空⽓状态点沿等焓线下降⾄100%相对湿度线上，对应点的⼲球温度。

⽤湿纱布包扎普通温度计的感温部分，纱布下端浸在⽔中，以维持感温部位空⽓湿度达到饱和，在纱布周围保持⼀定的空⽓流通，使于周围空⽓接近达到等焓。

⽰数达到稳定后，此时温度计显⽰的读数近似认为湿球温度。

焓的定义：焓是热⼒学中表⽰物质系统能量的⼀个状态函数，常⽤符号H表⽰。

数值上等于系统的内能U加上压强p和体积V的乘积，即H=U+pV。

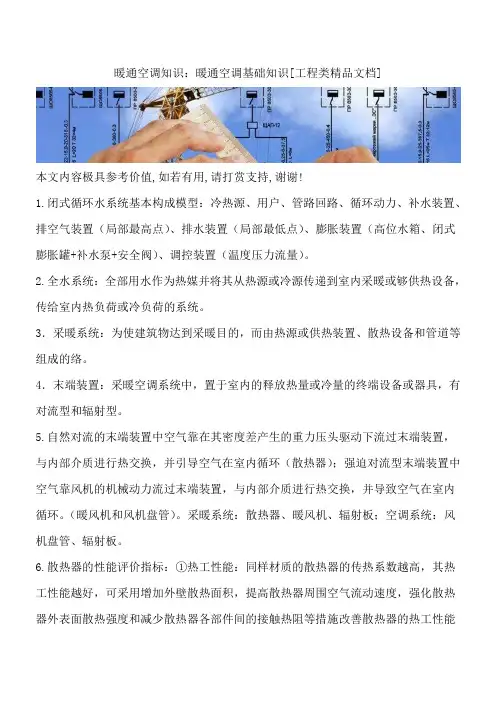

暖通空调知识：暖通空调基础知识[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!1.闭式循环水系统基本构成模型：冷热源、用户、管路回路、循环动力、补水装置、排空气装置（局部最高点）、排水装置（局部最低点）、膨胀装置（高位水箱、闭式膨胀罐+补水泵+安全阀）、调控装置（温度压力流量）。

2.全水系统：全部用水作为热媒并将其从热源或冷源传递到室内采暖或够供热设备，传给室内热负荷或冷负荷的系统。

3．采暖系统：为使建筑物达到采暖目的，而由热源或供热装置、散热设备和管道等组成的络。

4．末端装置：采暖空调系统中，置于室内的释放热量或冷量的终端设备或器具，有对流型和辐射型。

5.自然对流的末端装置中空气靠在其密度差产生的重力压头驱动下流过末端装置，与内部介质进行热交换，并引导空气在室内循环（散热器）；强迫对流型末端装置中空气靠风机的机械动力流过末端装置，与内部介质进行热交换，并导致空气在室内循环。

（暖风机和风机盘管）。

采暖系统：散热器、暖风机、辐射板；空调系统：风机盘管、辐射板。

6.散热器的性能评价指标：①热工性能：同样材质的散热器的传热系数越高，其热工性能越好，可采用增加外壁散热面积，提高散热器周围空气流动速度，强化散热器外表面散热强度和减少散热器各部件间的接触热阻等措施改善散热器的热工性能②经济指标：散热器单位散热量的成本越低，安装费用越低，使用寿命越长，其经济性能越好，同样材质散热器的金属热强度越高，经济性好（金属热强度：单位质量金属，每1摄氏度传热温差的散热量）③安装使用和工艺方面的要求：散热器应具有一定的机械强度和承压能力，便于安装和组合成所需的散热面积，尺寸较小，少占用房间面积和空间，安装和使用过程不易破损，制造工艺简单适于批量生产表面光滑易于清灰④卫生和美观方面的要求。

7.风机盘管性能评价主要参数：盘管管内流过冷冻水或热水时与管外空气换热，使空气被冷却、除湿或加热来调节室内的空气参数。

暖通空调基础知识来源：问南社（一）新风机组解释：新风机组是提供新鲜空气的一种空气调节设备。

功能上按使用环境的要求可以达到恒温恒湿或者单纯提供新鲜空气。

工作原理是在室外抽取新鲜的空气经过除尘、除湿（或加湿）、降温（或升温）等处理后通过风机送到室内，在进入室内空间时替换室内原有的空气。

当然以上所提到的功能得根据使用环境的需求来定，功能越齐全造价越高。

（二）新风机组分类：FP-D吊顶式新风机组FP-W卧式新风机组FP-L立式新风机组（三）新风机组和空调机组的区别：新风机组是用来处理新风的，在一座大型建筑内，一般新风机组是和风机盘管配合起来使用，风机盘管+新风机其实就和空调机差不多了。

一般情况下，空调机本身有新风口，新风用来保证室内空气的质量，并补充室内排风。

由于风机盘管没有新风口，所有需要新风机提供，新风机组提供的经过处理的新风和经过风机盘管处理过的回风，或者是先混合再由风机盘管处理，然后送入房间内。

新风机组主要处理室外空气，而空调机组用于处理经过新风机处理的空气，但是新风机可以有回风，回风也可以有新风，其目的都是为了更好的调节温度和湿度等参数。

新风机组一般来说不承担空调区域的热湿负荷，主要功能就是送新风，当然理想状态是送风的温度和湿度恒定了，所以新风机组一般控制送风温湿度。

空调机组负荷空调区域的热湿负荷，对空调区域的空气起到综合处理的作用，同时保证一定的新风量。

空调机组通常主要是控制空调区域的温度湿度和空气质量等，空气处理过程一般比较复杂。

空调机组对于空气处理较新风机组在工艺上要相对复杂，所以空调机组多应用在不能安装风机盘管的大范围公共区域，而新风机组多配合安装有风机盘管的小范围空间使用。

（四）新风机组和空调机组的配合无论是空调机组还是新风机组使用和安装都较为普遍，新风机组和空调机组有所区别，但可以功能互补，建议安装新风机组的同时，然后每个房间内再单独安装风机盘管，这样可以做到取长补短，同时还可以达到更加节能舒适的目的。
