暖通空调基础知识讲解.共45页文档

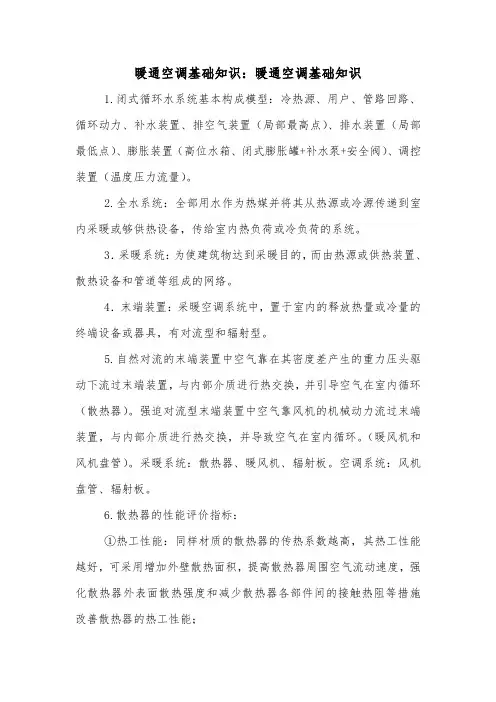

暖通空调基础知识：暖通空调基础知识1.闭式循环水系统基本构成模型：冷热源、用户、管路回路、循环动力、补水装置、排空气装置（局部最高点）、排水装置（局部最低点）、膨胀装置（高位水箱、闭式膨胀罐+补水泵+安全阀）、调控装置（温度压力流量）。

2.全水系统：全部用水作为热媒并将其从热源或冷源传递到室内采暖或够供热设备，传给室内热负荷或冷负荷的系统。

3．采暖系统：为使建筑物达到采暖目的，而由热源或供热装置、散热设备和管道等组成的网络。

4．末端装置：采暖空调系统中，置于室内的释放热量或冷量的终端设备或器具，有对流型和辐射型。

5.自然对流的末端装置中空气靠在其密度差产生的重力压头驱动下流过末端装置，与内部介质进行热交换，并引导空气在室内循环（散热器）。

强迫对流型末端装置中空气靠风机的机械动力流过末端装置，与内部介质进行热交换，并导致空气在室内循环。

（暖风机和风机盘管）。

采暖系统：散热器、暖风机、辐射板。

空调系统：风机盘管、辐射板。

6.散热器的性能评价指标：①热工性能：同样材质的散热器的传热系数越高，其热工性能越好，可采用增加外壁散热面积，提高散热器周围空气流动速度，强化散热器外表面散热强度和减少散热器各部件间的接触热阻等措施改善散热器的热工性能；②经济指标：散热器单位散热量的成本越低，安装费用越低，使用寿命越长，其经济性能越好，同样材质散热器的金属热强度越高，经济性好（金属热强度：单位质量金属，每1摄氏度传热温差的散热量）；③安装使用和工艺方面的要求：散热器应具有一定的机械强度和承压能力，便于安装和组合成所需的散热面积，尺寸较小，少占用房间面积和空间，安装和使用过程不易破损，制造工艺简单适于批量生产表面光滑易于清灰；④卫生和美观方面的要求。

7.风机盘管性能评价主要参数：盘管管内流过冷冻水或热水时与管外空气换热，使空气被冷却、除湿或加热来调节室内的空气参数。

在制冷工况下风机盘管的各项性能指标：风量、热供冷量、显热供冷量、水流量、水侧的阻力、输入功率等。

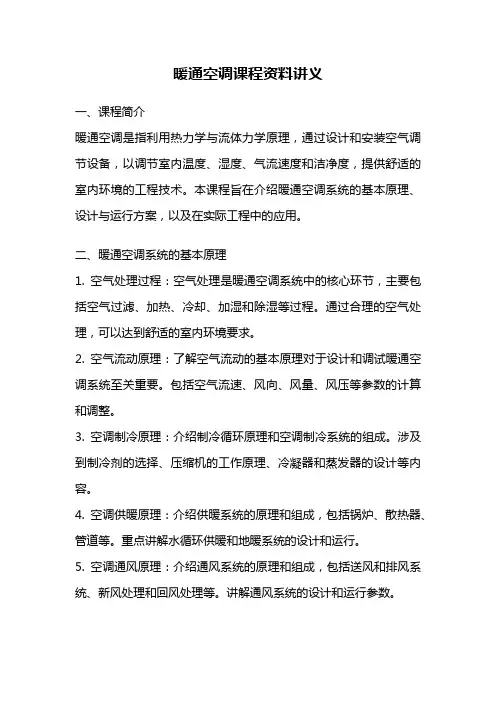

暖通空调课程资料讲义一、课程简介暖通空调是指利用热力学与流体力学原理，通过设计和安装空气调节设备，以调节室内温度、湿度、气流速度和洁净度，提供舒适的室内环境的工程技术。

本课程旨在介绍暖通空调系统的基本原理、设计与运行方案，以及在实际工程中的应用。

二、暖通空调系统的基本原理1. 空气处理过程：空气处理是暖通空调系统中的核心环节，主要包括空气过滤、加热、冷却、加湿和除湿等过程。

通过合理的空气处理，可以达到舒适的室内环境要求。

2. 空气流动原理：了解空气流动的基本原理对于设计和调试暖通空调系统至关重要。

包括空气流速、风向、风量、风压等参数的计算和调整。

3. 空调制冷原理：介绍制冷循环原理和空调制冷系统的组成。

涉及到制冷剂的选择、压缩机的工作原理、冷凝器和蒸发器的设计等内容。

4. 空调供暖原理：介绍供暖系统的原理和组成，包括锅炉、散热器、管道等。

重点讲解水循环供暖和地暖系统的设计和运行。

5. 空调通风原理：介绍通风系统的原理和组成，包括送风和排风系统、新风处理和回风处理等。

讲解通风系统的设计和运行参数。

三、暖通空调系统的设计与运行方案1. 设计方案：从建筑结构、室内布局、用途等方面出发，制定合理的暖通空调系统设计方案。

包括选择适当的空调设备、管道布局、风口设置等。

2. 运行方案：根据实际需求和环境条件，制定暖通空调系统的运行方案。

包括温度、湿度、风速等参数的设定，以及设备的运行控制策略。

3. 节能方案：介绍暖通空调系统的节能技术。

包括采用高效设备、优化运行参数、建立智能控制系统等方法，提高系统的能效比，降低能耗。

4. 维护方案：讲解暖通空调系统的维护与保养工作。

包括定期检查、清洁、更换滤网、润滑和维修等内容，确保系统的正常运行和寿命。

四、暖通空调系统的应用1. 住宅应用：介绍住宅暖通空调系统的设计和运行要点。

包括公寓、别墅等不同类型住宅的特点和需求。

2. 商业应用：介绍商业建筑中暖通空调系统的设计和运行要求。

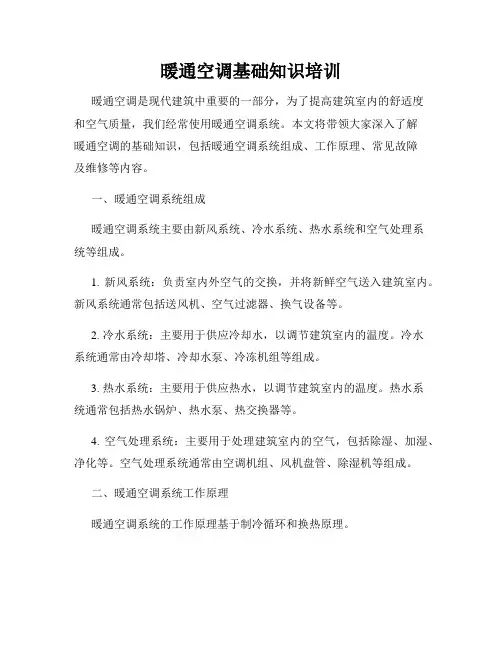

暖通空调基础知识培训暖通空调是现代建筑中重要的一部分，为了提高建筑室内的舒适度和空气质量，我们经常使用暖通空调系统。

本文将带领大家深入了解暖通空调的基础知识，包括暖通空调系统组成、工作原理、常见故障及维修等内容。

一、暖通空调系统组成暖通空调系统主要由新风系统、冷水系统、热水系统和空气处理系统等组成。

1. 新风系统：负责室内外空气的交换，并将新鲜空气送入建筑室内。

新风系统通常包括送风机、空气过滤器、换气设备等。

2. 冷水系统：主要用于供应冷却水，以调节建筑室内的温度。

冷水系统通常由冷却塔、冷却水泵、冷冻机组等组成。

3. 热水系统：主要用于供应热水，以调节建筑室内的温度。

热水系统通常包括热水锅炉、热水泵、热交换器等。

4. 空气处理系统：主要用于处理建筑室内的空气，包括除湿、加湿、净化等。

空气处理系统通常由空调机组、风机盘管、除湿机等组成。

二、暖通空调系统工作原理暖通空调系统的工作原理基于制冷循环和换热原理。

制冷循环：暖通空调系统采用了制冷剂通过蒸发、压缩、冷凝和膨胀等过程实现室内空气的制冷。

制冷剂在蒸发过程中吸收热量，使室内空气温度降低；在冷凝过程中释放热量，使室内空气温度升高。

换热原理：暖通空调系统通过换热器实现热量的传递。

换热器分为冷热水换热器和空气换热器。

冷热水换热器通过冷热水之间的热量交换来调节室内空气温度；空气换热器通过室内外空气的热量交换来实现室内空气的新鲜化。

三、常见故障及维修暖通空调系统在长期使用中常会遇到一些故障，了解这些故障并及时进行维修对于确保系统正常运行至关重要。

1. 制冷效果差：如果制冷效果明显下降，可能是冷凝器或蒸发器内部积聚了过多的灰尘或其他杂质，导致散热效果不佳。

此时需要清洁冷凝器和蒸发器，确保它们的表面清洁。

2. 冷气不足：冷气不足可能是由于冷冻机组的制冷剂不足或泄漏造成的。

检查制冷剂的压力和泄漏情况，并及时修复。

3. 噪音大：暖通空调系统在工作时会产生一定噪音，但如果噪音明显增大，可能是由于风机或机组松动、磨损造成的。

2023-11-01•暖通空调概述•暖通空调的基本原理•暖通空调的设备与部件目录•暖通空调的设计与安装•暖通空调的运行维护与管理•暖通空调的发展趋势与挑战01暖通空调概述暖通空调定义暖通空调是一种用于调节室内空气温度、湿度以及空气质量的设备，它通常由制冷、供暖、通风等系统组成。

暖通空调的作用暖通空调的主要作用是调节室内空气的温度、湿度和空气质量，以满足人们舒适度的需求。

暖通空调的定义与作用制冷系统是暖通空调的核心部分，它通过冷媒循环来降低室内空气的温度。

暖通空调系统的基本组成制冷系统供暖系统负责在冬季提高室内空气温度，通常采用热水或蒸汽作为热源。

供暖系统通风系统负责将室外新鲜空气引入室内，同时将室内污浊空气排出室外。

通风系统集中式暖通空调系统通过一个大型的设备来处理空气，然后通过管道将处理后的空气分布到各个房间。

它的优点是能量利用率高，可以同时给多个房间供暖或制冷。

缺点是需要在装修时考虑管道线路，不易更改。

集中式暖通空调系统分散式暖通空调系统在各个房间设置独立的设备来处理空气，因此每个房间都可以独立控制温度和湿度。

它的优点是安装方便，可以适应不同房间的需求。

缺点是能量利用率较低。

分散式暖通空调系统暖通空调的分类与特点02暖通空调的基本原理能量守恒定律，即能量不能从无中产生，也不能消失，只能从一种形式转换为另一种形式。

在暖通空调中，能量转换主要涉及热能、电能、机械能等。

热力学第二定律熵增加原理，即热量总是从高温物体传导到低温物体，而不能自发地从低温物体传导到高温物体。

在暖通空调中，该原理用于描述热量的传导和分配。

导热指在没有温度梯度的情况下，依靠分子、原子和电子的直接碰撞进行的热传导。

在暖通空调中，导热在建筑围护结构和各种管道的传热中起重要作用。

对流指由于流体中温度不同的各部分之间发生相对运动而引起的热量传递过程。

在暖通空调中，对流主要发生在空气和水的流动中。

空气动力学原理空气动力学研究空气与物体相互作用的科学。

暖通空调基础知识培训（127页）第一章：暖通空调概述1.1什么是暖通空调暖通空调是指通过各种技术手段，将室内的温度、湿度、清洁度和新风量等参数控制在其中一舒适范围内的技术系统。

暖通空调系统由供热设备、供冷设备、通风设备和空气处理设备等组成。

1.2暖通空调系统的作用暖通空调系统的主要作用是调节室内的温度和湿度，提供新鲜空气，创建一个舒适的室内环境，并为人们的生产、生活提供条件。

第二章：暖通空调系统组成2.1供热设备供热设备主要包括锅炉、热水器、电热设备等。

其作用是提供室内所需的热能，使室内保持适宜的温度。

2.2供冷设备供冷设备主要包括制冷机、冷水机组等。

其作用是提供室内所需的冷能，使室内保持适宜的温度。

2.3通风设备通风设备主要包括风机、风排管道和排风口等。

其作用是通过排风和送风的方式，实现室内空气的流通和更新。

2.4空气处理设备空气处理设备主要包括过滤器、加湿器、除湿器、新风机组等。

其作用是对室内空气进行净化、湿度调节等处理，使室内空气质量达到一定标准。

第三章：暖通空调系统的工作原理3.1热力学基础热力学基础是暖通空调系统工作的基础。

热力学原理包括热量传递、热平衡、热传导、热对流等。

3.2空气运动原理空气运动原理是暖通空调系统工作的重要基础。

空气运动原理包括自然对流、强制对流、地板辐射、屋顶辐射等。

3.3暖通空调系统的工作步骤暖通空调系统的工作步骤包括制冷、供热、通风、空气处理等。

通过合理的调节和控制，使室内温度、湿度和空气质量维持在一定的范围内。

第四章：暖通空调系统的设计与选择4.1设计原则暖通空调系统的设计应考虑到室内外环境条件、使用需求、能源消耗、设备运行等因素，采用合理的设计原则和方法。

4.2设备选择暖通空调系统的设备选择应根据室内外温度、湿度、房间面积、人员密度等因素进行综合考虑，选择适宜的设备型号和规格。

4.3节能设计暖通空调系统的节能设计是提高能源利用效率和减少环境污染的重要手段。

暖通空调系统基础知识暖通基本概念：供热（供暖）通风与空调工程专业（暖通）三大任务：生活舒适-创造七度空间（室内环境）温度：冷与热；湿度：干噪与潮湿；新鲜度：氧气与二氧化碳；洁净度：落尘与VOC，人员、大气、家俱及装修速度：风速与吹风感；安静度：噪音振动；梯度：温度场的均匀性。

生命安全系统（火灾逃生通道安全辅助系统）防烟系统：楼梯间、前室、避难层、次安全区；排烟系统：走道、房间生产安全：粉、尘、湿、热、烟有毒有害气体；特殊设备环境：IT机房、冷冻施工。

暖通三大物质及三大动力设备：水往低处流->水往高处流->加泵（消耗电力1000℃）热量从高温传向低温->热量从低温传向高温->加压缩机->热泵（消耗电力）。

变频多联机：多联机系统结构：存在问题：多联机系统最大只能做到48匹（制冷量120kW），负担建筑面积约1100m²，不能满足大型项目的要求，也不能满足大空间建筑的要求。

只能对空气进行降温（辅助除湿）与升温，更多的功能无法实现。

氟利昂（制冷剂）由其压力驱动，其作用半径有限，所服务的距离不够远。

解决问题：引入新的能量载体：水。

三大物质：空气（风-流动的空气）氟利昂（制冷剂）；水-能量的传递介质高温热水、蒸汽：90℃，130℃，200℃；冷冻水：7℃，12℃；冷却水：32℃，37℃；冰(雪霜)：0℃。

三大动力设备：风机：驱动空气；水泵：驱动水循环；压缩机：驱动氟利昂。

三大物质能量交换关系图：四类空调主机原理简图：空调系统：冷水机组：水冷离心式（螺杆式）、风冷螺杆式、蒸汽LiBr吸收式、直燃LiBr吸收式；热泵机组：风冷螺杆式、地源热泵、水源热泵；锅炉：热水锅炉、蒸汽锅炉、电锅炉（规范要求蓄热）；冷却塔：开式、闭式、横流、逆流；水泵：卧式、立式、端吸、双吸；空调末端设备：风机盘管、柜式空气处理机组、组合式空气处理机组、冷辐射板。

水泵等典型设备：小型分散中央空调系统及设备：变频多联机系统，分体空调，恒温恒湿机组。

暖通空调基础知识全⾯解析（内部培训专⽤）暖通空调的含义采暖——⼜称供暖，指向建筑物提供热量，保持室内⼀定温度。

通风——⽤⾃然或机械的⽅法向空间送⼊和排除空⽓的过程。

空⽓调节——（简称空调），是为满⾜⽣产、⽣活要求，改善劳动卫⽣条件，⽤⼈⼯的⽅法使房间或密闭空间的空⽓温度、相对湿度、洁净度和⽓流速度等参数达到⼀定要求的技术。

暖通空调包括采暖、通风和空⽓调节这三⽅⾯的技术，缩写为HVAC（Heating、Ventilating、Air Conditioning）。

物质状态固态、液态、⽓态液态汽化成⽓态过程：吸热；⽓态液化成液态过程：放热；固态熔化成液态过程：吸热；液体凝固成固态过程：放热；固态升华成⽓态过程：吸热；⽓态凝华成固态过程：放热；注：固态—液态转换在冰蓄冷系统将会⽤到；改变状态将会储存⼤量的能量：潜热。

⽐热：使1克的某种物质温度升⾼1℃所需的热量。

显热：当物体吸热（或放热）仅使物体分⼦的热动能增加（或减少），即仅是使物体温度升⾼（或降低），并没有改变物质的形态，那么它所吸收（或放出）的热量。

潜热：当物体吸热（或放热）仅使物体分⼦的热位能增加（或减少），使物体状态发⽣改变，⽽其温度不变，那它所吸收的（或放出）的热称为潜热。

空调系统参数温度定义：温度是⽤来表⽰物质冷与热的程度。

分为⼲球温度：⼲球温度是温度计在普通空⽓中所测出的温度，即我们⼀般天⽓预报⾥常说的⽓温。

湿球温度：指同等焓值空⽓状态下，空⽓中⽔蒸汽达到饱和时的空⽓温度，在空⽓焓湿图上是由空⽓状态点沿等焓线下降⾄100%相对湿度线上，对应点的⼲球温度。

⽤湿纱布包扎普通温度计的感温部分，纱布下端浸在⽔中，以维持感温部位空⽓湿度达到饱和，在纱布周围保持⼀定的空⽓流通，使于周围空⽓接近达到等焓。

⽰数达到稳定后，此时温度计显⽰的读数近似认为湿球温度。

焓的定义：焓是热⼒学中表⽰物质系统能量的⼀个状态函数，常⽤符号H表⽰。

数值上等于系统的内能U加上压强p和体积V的乘积，即H=U+pV。

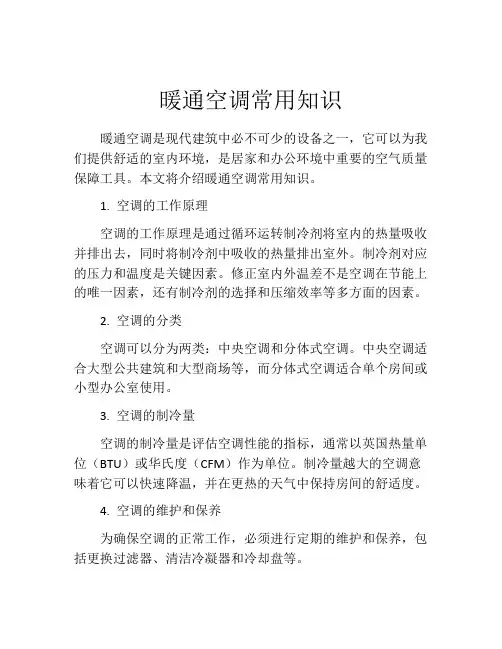

暖通空调常用知识暖通空调是现代建筑中必不可少的设备之一，它可以为我们提供舒适的室内环境，是居家和办公环境中重要的空气质量保障工具。

本文将介绍暖通空调常用知识。

1. 空调的工作原理空调的工作原理是通过循环运转制冷剂将室内的热量吸收并排出去，同时将制冷剂中吸收的热量排出室外。

制冷剂对应的压力和温度是关键因素。

修正室内外温差不是空调在节能上的唯一因素，还有制冷剂的选择和压缩效率等多方面的因素。

2. 空调的分类空调可以分为两类：中央空调和分体式空调。

中央空调适合大型公共建筑和大型商场等，而分体式空调适合单个房间或小型办公室使用。

3. 空调的制冷量空调的制冷量是评估空调性能的指标，通常以英国热量单位（BTU）或华氏度（CFM）作为单位。

制冷量越大的空调意味着它可以快速降温，并在更热的天气中保持房间的舒适度。

4. 空调的维护和保养为确保空调的正常工作，必须进行定期的维护和保养，包括更换过滤器、清洁冷凝器和冷却盘等。

5. 空调的节能方法空调的工作是需要消耗能源的，我们可以通过以下几种方法来节约能源：安装高效空调和隔热窗帘；使用高效过滤器；清洁空调系统和更换排气扇；使用定时器将空调关闭。

6. 空气质量和空调除了调节室内温度，空调还可以对室内空气进行去除污染物、调节湿度等净化处理，避免室内的霉菌和恶臭气味。

但是，空调系统的维护和清洁也是确保室内空气质量的关键。

总之，暖通空调是现代生活中必不可少的设备，我们必须了解空调的分类、制冷量等基本知识，同时也需要注意空调的正常使用、维护和保养等方面，这样才能更好地享受到优秀的舒适度和空气质量。

同时，我们也需尽可能采取一些方法来节约能源，减少空调对环境的负担。

暖通空调设计基础知识1. 暖通空调设计的概述暖通空调设计是指通过合理的布局和选择适当的暖通设备来满足建筑物内部环境的控制需求，包括供暖、通风和空调等方面。

本文将介绍暖通空调设计的基本概念、主要设备和设计考虑因素等内容。

2. 暖通空调设计的基本原则在进行暖通空调设计时，需遵循以下基本原则：2.1 能源效率能源效率是暖通空调设计中的重要考虑因素。

设计师应选择节能型设备，采用合理的布局和控制策略，以最小化能源消耗。

2.2 环境舒适性设计师应考虑建筑物内部的温度、湿度、室内空气质量等因素，确保建筑物内部环境的舒适性。

这包括合理设置供暖、通风和空调系统，以及选择适当的设备和控制方式。

2.3 健康与安全暖通空调设计应确保建筑物内部环境的健康与安全。

这包括控制室内空气质量，避免室内空气中的有害物质和细菌滋生以及防止热潮湿条件导致的霉菌生长等。

3. 主要设备与系统暖通空调设计中主要包括供暖系统、通风系统和空调系统。

3.1 供暖系统供暖系统用于提供建筑物内部的供暖需求。

常见的供暖设备有锅炉、燃气炉和地暖等。

在设计供暖系统时，应根据建筑物的热负荷和使用需求，选择合适的设备和供暖方式。

3.2 通风系统通风系统用于室内空气的换气和新鲜空气的引入。

通风系统通常包括风机、排风口和送风口等设备。

在设计通风系统时，应考虑建筑物内部的室内空气质量和使用需求，选择适当的通风方式和设备。

3.3 空调系统空调系统用于调节建筑物内部的温度、湿度和室内空气质量。

空调系统通常包括制冷设备、空气处理设备和末端设备。

在设计空调系统时，应根据建筑物的热负荷和使用需求，选择合适的设备和控制方式。

4. 暖通空调设计的考虑因素在进行暖通空调设计时，有许多因素需要考虑。

以下是一些常见的设计考虑因素：4.1 建筑物的热负荷建筑物的热负荷是指建筑物内部需要排除或供应的热量。

在设计暖通空调系统时，需要根据建筑物的热负荷进行合理的设备选择和容量计算。

4.2 地理条件地理条件对暖通空调系统的设计有重要影响。

暖通空调基础知识来源：问南社（一）新风机组解释：新风机组是提供新鲜空气的一种空气调节设备。

功能上按使用环境的要求可以达到恒温恒湿或者单纯提供新鲜空气。

工作原理是在室外抽取新鲜的空气经过除尘、除湿（或加湿）、降温（或升温）等处理后通过风机送到室内，在进入室内空间时替换室内原有的空气。

当然以上所提到的功能得根据使用环境的需求来定，功能越齐全造价越高。

（二）新风机组分类：FP-D吊顶式新风机组FP-W卧式新风机组FP-L立式新风机组（三）新风机组和空调机组的区别：新风机组是用来处理新风的，在一座大型建筑内，一般新风机组是和风机盘管配合起来使用，风机盘管+新风机其实就和空调机差不多了。

一般情况下，空调机本身有新风口，新风用来保证室内空气的质量，并补充室内排风。

由于风机盘管没有新风口，所有需要新风机提供，新风机组提供的经过处理的新风和经过风机盘管处理过的回风，或者是先混合再由风机盘管处理，然后送入房间内。

新风机组主要处理室外空气，而空调机组用于处理经过新风机处理的空气，但是新风机可以有回风，回风也可以有新风，其目的都是为了更好的调节温度和湿度等参数。

新风机组一般来说不承担空调区域的热湿负荷，主要功能就是送新风，当然理想状态是送风的温度和湿度恒定了，所以新风机组一般控制送风温湿度。

空调机组负荷空调区域的热湿负荷，对空调区域的空气起到综合处理的作用，同时保证一定的新风量。

空调机组通常主要是控制空调区域的温度湿度和空气质量等，空气处理过程一般比较复杂。

空调机组对于空气处理较新风机组在工艺上要相对复杂，所以空调机组多应用在不能安装风机盘管的大范围公共区域，而新风机组多配合安装有风机盘管的小范围空间使用。

（四）新风机组和空调机组的配合无论是空调机组还是新风机组使用和安装都较为普遍，新风机组和空调机组有所区别，但可以功能互补，建议安装新风机组的同时，然后每个房间内再单独安装风机盘管，这样可以做到取长补短，同时还可以达到更加节能舒适的目的。
