暖通空调课程资料讲义

2024全新暖通空调培训课件一、教学内容本节课我们将学习全新暖通空调系统的基本原理和操作方法。

教材的章节包括：暖通空调系统的组成及工作原理、暖通空调设备的选型与安装、暖通空调系统的运行管理与维护。

具体内容有：1. 暖通空调系统的组成：包括制冷剂、压缩机、蒸发器、冷凝器、节流装置等。

2. 暖通空调系统的工作原理：制冷循环、制热循环、通风换气等。

3. 暖通空调设备的选型：根据建筑物的用途、面积、气候条件等选择合适的空调设备。

4. 暖通空调设备的安装：包括室外机、室内机、风管、水管等的安装位置和注意事项。

5. 暖通空调系统的运行管理与维护：包括开机、停机操作、日常检查、故障处理等。

二、教学目标1. 了解暖通空调系统的组成及工作原理，能识别主要部件。

2. 学会根据建筑物的实际情况选择合适的暖通空调设备。

3. 掌握暖通空调设备的安装方法，能进行简单的安装操作。

4. 了解暖通空调系统的运行管理与维护，能进行日常的检查和故障处理。

三、教学难点与重点重点：暖通空调系统的组成及工作原理、设备的选型与安装、运行管理与维护。

难点：制冷循环和制热循环的原理、设备的安装技巧、故障的处理方法。

四、教具与学具准备教具：暖通空调模型、图片、视频等。

学具：笔记本、笔、教材等。

五、教学过程1. 实践情景引入：介绍暖通空调在日常生活中的应用，引起学生的兴趣。

2. 教材内容讲解：讲解暖通空调系统的组成、工作原理、设备选型、安装方法等。

3. 例题讲解：通过实例讲解暖通空调系统的设计和运行管理。

4. 随堂练习：让学生根据实际情况设计简单的暖通空调系统。

5. 课堂讨论：讨论暖通空调系统的运行管理和维护技巧。

6. 板书设计：列出暖通空调系统的组成、工作原理、设备选型、安装方法等关键点。

7. 作业布置：布置有关暖通空调系统设计和运行管理的题目。

六、板书设计暖通空调系统：组成：制冷剂、压缩机、蒸发器、冷凝器、节流装置等。

工作原理：制冷循环、制热循环、通风换气等。

2023-11-01•暖通空调概述•暖通空调的基本原理•暖通空调的设备与部件目录•暖通空调的设计与安装•暖通空调的运行维护与管理•暖通空调的发展趋势与挑战01暖通空调概述暖通空调定义暖通空调是一种用于调节室内空气温度、湿度以及空气质量的设备，它通常由制冷、供暖、通风等系统组成。

暖通空调的作用暖通空调的主要作用是调节室内空气的温度、湿度和空气质量，以满足人们舒适度的需求。

暖通空调的定义与作用制冷系统是暖通空调的核心部分，它通过冷媒循环来降低室内空气的温度。

暖通空调系统的基本组成制冷系统供暖系统负责在冬季提高室内空气温度，通常采用热水或蒸汽作为热源。

供暖系统通风系统负责将室外新鲜空气引入室内，同时将室内污浊空气排出室外。

通风系统集中式暖通空调系统通过一个大型的设备来处理空气，然后通过管道将处理后的空气分布到各个房间。

它的优点是能量利用率高，可以同时给多个房间供暖或制冷。

缺点是需要在装修时考虑管道线路，不易更改。

集中式暖通空调系统分散式暖通空调系统在各个房间设置独立的设备来处理空气，因此每个房间都可以独立控制温度和湿度。

它的优点是安装方便，可以适应不同房间的需求。

缺点是能量利用率较低。

分散式暖通空调系统暖通空调的分类与特点02暖通空调的基本原理能量守恒定律，即能量不能从无中产生，也不能消失，只能从一种形式转换为另一种形式。

在暖通空调中，能量转换主要涉及热能、电能、机械能等。

热力学第二定律熵增加原理，即热量总是从高温物体传导到低温物体，而不能自发地从低温物体传导到高温物体。

在暖通空调中，该原理用于描述热量的传导和分配。

导热指在没有温度梯度的情况下，依靠分子、原子和电子的直接碰撞进行的热传导。

在暖通空调中，导热在建筑围护结构和各种管道的传热中起重要作用。

对流指由于流体中温度不同的各部分之间发生相对运动而引起的热量传递过程。

在暖通空调中，对流主要发生在空气和水的流动中。

空气动力学原理空气动力学研究空气与物体相互作用的科学。

暖通空调基础知识培训（127页）第一章：暖通空调概述1.1什么是暖通空调暖通空调是指通过各种技术手段，将室内的温度、湿度、清洁度和新风量等参数控制在其中一舒适范围内的技术系统。

暖通空调系统由供热设备、供冷设备、通风设备和空气处理设备等组成。

1.2暖通空调系统的作用暖通空调系统的主要作用是调节室内的温度和湿度，提供新鲜空气，创建一个舒适的室内环境，并为人们的生产、生活提供条件。

第二章：暖通空调系统组成2.1供热设备供热设备主要包括锅炉、热水器、电热设备等。

其作用是提供室内所需的热能，使室内保持适宜的温度。

2.2供冷设备供冷设备主要包括制冷机、冷水机组等。

其作用是提供室内所需的冷能，使室内保持适宜的温度。

2.3通风设备通风设备主要包括风机、风排管道和排风口等。

其作用是通过排风和送风的方式，实现室内空气的流通和更新。

2.4空气处理设备空气处理设备主要包括过滤器、加湿器、除湿器、新风机组等。

其作用是对室内空气进行净化、湿度调节等处理，使室内空气质量达到一定标准。

第三章：暖通空调系统的工作原理3.1热力学基础热力学基础是暖通空调系统工作的基础。

热力学原理包括热量传递、热平衡、热传导、热对流等。

3.2空气运动原理空气运动原理是暖通空调系统工作的重要基础。

空气运动原理包括自然对流、强制对流、地板辐射、屋顶辐射等。

3.3暖通空调系统的工作步骤暖通空调系统的工作步骤包括制冷、供热、通风、空气处理等。

通过合理的调节和控制，使室内温度、湿度和空气质量维持在一定的范围内。

第四章：暖通空调系统的设计与选择4.1设计原则暖通空调系统的设计应考虑到室内外环境条件、使用需求、能源消耗、设备运行等因素，采用合理的设计原则和方法。

4.2设备选择暖通空调系统的设备选择应根据室内外温度、湿度、房间面积、人员密度等因素进行综合考虑，选择适宜的设备型号和规格。

4.3节能设计暖通空调系统的节能设计是提高能源利用效率和减少环境污染的重要手段。

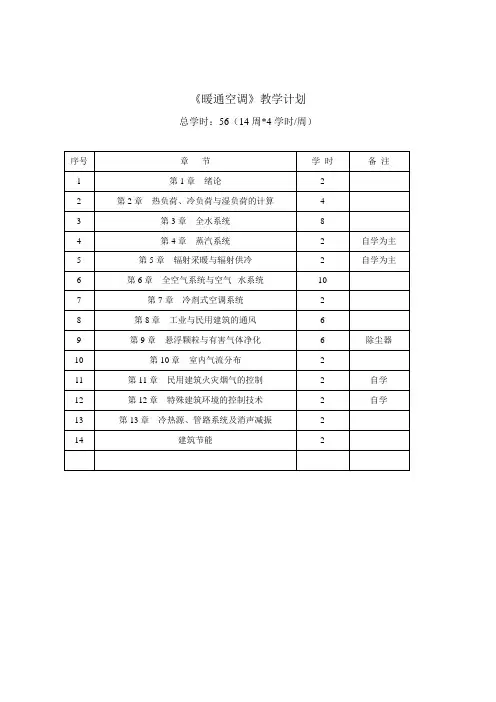

《暖通空调》教学计划总学时：56（14周*4学时/周）《暖通空调》讲义本课程学习要求第1章绪论（2学时）1．采暖通风与空气调节的含义人工环境技术采暖（Heating）：向建筑物供给热量，保持室内一定温度。

通风(Ventilating)：利用室外空气（新风）置换室内空气，以改善室内空气品质。

通风功能举例P1. 其中，除去室内多余热湿量受室外空气状态的限制。

空气调节(Air conditioning)：用技术手段对特定空间室内参数进行调节与控制，并提供足够量的新鲜空气。

室内参数包括建筑热湿环境和空气品质等方面。

暖通空调：HV AC(Heating, Ventilating and Air conditioning)2．采暖通风与空气调节系统的工作原理介绍工业建筑和民用建筑采暖通风空调系统。

P2。

提供冷量热量和风量，控制室内状态和空气品质。

冷负荷、湿负荷、热负荷：概念工作原理: 通过采暖通风空调系统控制进出房间的热量、湿量和空气量，在所希望维持的特定空间室内状态范围内实现热量、湿量和风量的动态平衡。

3．采暖通风与空气调节系统的分类按教材介绍4．采暖通风与空调技术的发展概况第2章热负荷、冷负荷与湿负荷计算（4学时）房间热负荷、冷负荷与湿负荷的概念：P9注：1）对建筑而言，热负荷主要在冬季过程，冷负荷主要在夏季过程，湿负荷不取决于季节，只取决于过程。

2）上述负荷是暖通空调设计依据。

其计算以室外气象参数和室内空气参数为依据。

1．室内外空气计算参数1）室外空气计算参数：按《采暖通风空调设计规范》（GBJ19-87）规定。

同规范(GBT19-87)中的“暖通空调设计计算室外气象参数”，按全年有少数时间不保证室内温湿度标准而制定。

主要有夏季空调室外计算干、湿球温度用于计算夏季新风冷负荷夏季空调室外计算年均温度和逐时温度用于计算围护结构的非稳态传热量冬季空调室外空气计算温度、相对湿度用于计算围护结构的热负荷和新风热负荷冬季采暖室外计算温度和冬季通风设计温度用于计算通风量和通风冷负荷2）室内空气计算参数：取决于舒适性、地区、节能等，参照《采暖通风空调设计规范》（GBJ19-87）规定。
