南天PR2E设置方法

PR2 plus、PR2E、PR2打印机说明书，打印参数设置，边界调整说明一、控制面板按键和Set-up菜单参数打印操作说明PR2 plus、PR2E、PR2打印机的控制面板都由5个LED指示灯、3个按键组成，其3个按键的名称（STATION1、LOCAL、STATION2）、功能相同，在脱机状态下的使用功能、方法类似。

二、Set-up菜单参数打印操作1. 关闭电源。

2. 按住操作面板上的STATION2 键，再打开电源。

3. 按住操作面板上的STATION2 键，直到打印机机械动作停止。

4. 插入一张至少是A4大小（210mm×297mm）的纸到进纸器槽中。

这时打印机将自动地把纸对齐送入到正确的打印位置。

接着，将打印出一张测试页（打印机参数配置表）。

如果一张A4纸打印不完，再插入一张A4纸。

5．关闭打印机即可停止打印操作。

参数配置表的开头除打印南天的标记、打印机的型号及版本等信息外，还打印出当前打印机的设置内容。

设置内容可以进行更改，如果样张上的配置与实际使用的情况不符，可按照“Set-up 菜单参数设置方法”的叙述重新进行设置三、Set-up菜单参数设置方法进行Set-up菜单参数设置须按以下操作进行：1.关机。

2.同时按下STATION1和STATION2键，然后开机，直到打印机初始化动作完成。

3.在进纸槽中插入一张A4规格的纸。

这时，打印机打印出一行提示信息：按STATION1认可当前参数按STATION2选择下一参数按LOCAL开始设定参数4.按下LOCAL键，机器进入设置状态。

同时打印出如下一行：MEN U：配置模式5.如果这时按下STATION1键，将意味着认可当前参数“配置模式”项，并对“配置模式”下的“配置参数设置”逐一进行选择。

6.如果这时按下STATION2键，将意味着不选择当前参数“配置模式”项，这时打印机将打印出：IBM配置同理：如果接下来按下STATION1键，将意味着认可当前参数选项（“IBM配置”），并对其下的“配置参数设置”逐一进行选择。

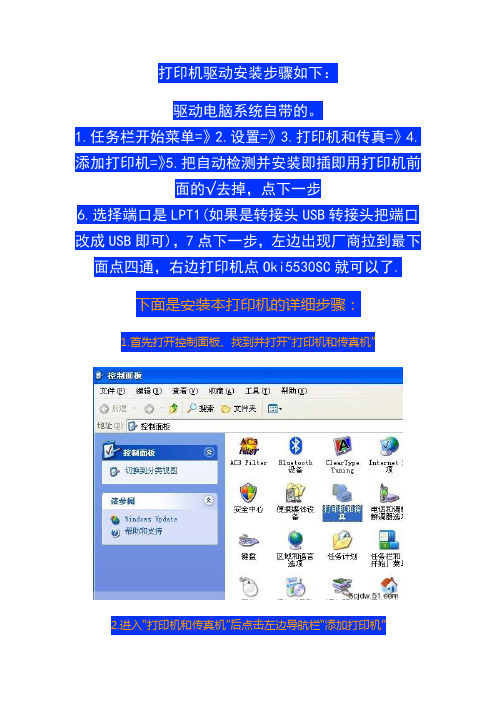

打印机驱动安装步骤如下：
驱动电脑系统自带的。

1.任务栏开始菜单=》
2.设置=》
3.打印机和传真=》
4.添加打印机=》
5.把自动检测并安装即插即用打印机前
面的√去掉，点下一步
6.选择端口是LPT1(如果是转接头USB转接头把端口改成USB即可)，7点下一步，左边出现厂商拉到最下面点四通，右边打印机点Oki5530SC就可以了.
下面是安装本打印机的详细步骤：
1.首先打开控制面板、找到并打开“打印机和传真机”
2.进入“打印机和传真机”后点击左边导航栏“添加打印机”
3.此时会弹出“欢迎使用打印机添加向导”直接“下一步”
4.将自动检测打印机的勾选取消掉、并“下一步”
5.选择端口、默认为LPT1的是并口数据线接口、若是请直接“下一步”
7.如果使用的是并口转USB的转换器请选择USB端口设备“下一步”
8.选择打印机厂商
9.选择打印机型号
10.键入打印机名称、可以不修改、若此打印机为经常使用请将其设置
为默认
11.是否打印测试页、选择“是”请确认打印机处于待命状态、否则选“否”
12.到此本打印机驱动程序的安装已经完成、单击“完成”
注意保存这个步骤以后做系统还可以按照步骤安装驱动！！！！！！！！！！！。

PR2为24针打印机是意大利（Italy）好利获得（Olivetti）公司研发生产的机器，是PR50的换代产品.。

它单针直径0.25mm，菱形排列，单针寿命大于4亿次。

打印头里的打印针为单层排列（线圈为5欧姆，目前无法修复位，坏了，就大了，呵呵）。

合盖打印噪音低于小于53分贝，可靠使用时间大于1万小时。

机器有串/并口。

两种联机方式！此机最大优点“随意放纸，自动纠偏；自动对边；自动调节打印头与纸张距离”（这个打印机的打印平台是用2个强力弹簧支撑着，在外界压力下，可以上下活动。

其中打印头上的检测轮，就是起这个作用的。

纸厚时，打印头压力大平台降的幅度大，纸薄则平台的降幅小。

打印头不动，打印平台可以降。

这样，就实现了自动调节纸张距离）。

国内昆明南天公司最早引进生产线（我看到有97年机器，估计生产线要早啊）打印机控制面板为“Nantian”由于“随意放纸，自动纠偏；自动对边；自动调节打印头与纸张距离”省了银行柜员很多事。

这款机器最初南天“Nantian”独家卖，一台PR2—/K12能卖12800.00。

而且供不应求。

据南天一位业务员说，那时候傻子都能买，人家银行款都打帐上了，就等着发机器了。

（估计当时的国产化器件比较少的事，所以贵。

最典型的列子是字车电机，也叫水平电机，97年的旧电机到现在，很少有坏的。

而2000，2001年的字车电机坏的就比较多）后来国内陆续出来了几种PR2 从机器控制面板区分为：湘计（HCC）长江（长江）东南（Olivetti）中航（Olivetti）很多人分不清楚东南（Olivetti）和中航（Olivetti）那么打个自检，看看。

我手里有一台中航（Olivetti）的PR2 在打印自检时。

第一行有“OLIVETTI CATIC PR2中文打印机1.1版本”字样（估计老版本）。

要是机器无法开机，打开机器外壳，看下主板就知道了，中航（Olivetti）比较特殊，是把字库和监控片做为一体，可插拔的（他的监控片坏了，无发替代，你得去找中航）而东南的为一个监控片，一个字库片，都为可插拔的和其他厂家一样。

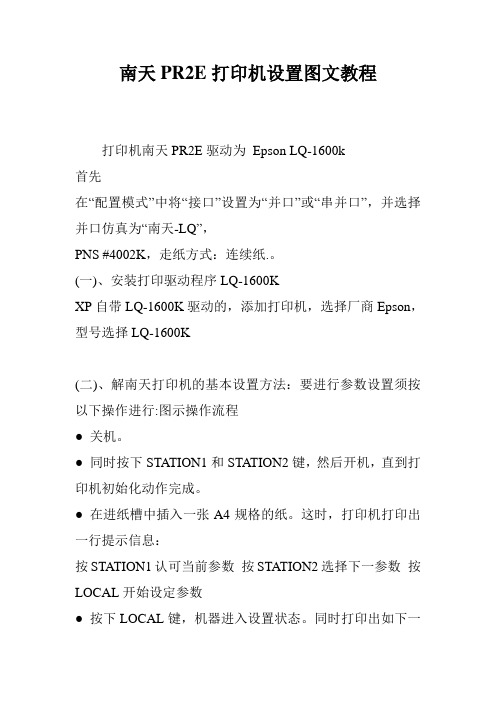

南天PR2E打印机设置图文教程打印机南天PR2E驱动为Epson LQ-1600k首先在“配置模式”中将“接口”设置为“并口”或“串并口”，并选择并口仿真为“南天-LQ”，PNS #4002K，走纸方式：连续纸.。

(一)、安装打印驱动程序LQ-1600KXP自带LQ-1600K驱动的，添加打印机，选择厂商Epson，型号选择LQ-1600K(二)、解南天打印机的基本设置方法：要进行参数设置须按以下操作进行:图示操作流程● 关机。

● 同时按下STATION1和STATION2键，然后开机，直到打印机初始化动作完成。

● 在进纸槽中插入一张A4规格的纸。

这时，打印机打印出一行提示信息：按STATION1认可当前参数按STATION2选择下一参数按LOCAL开始设定参数● 按下LOCAL键，机器进入设置状态。

同时打印出如下一MENU：配置模式● 如果这时按下STATION1键，将意味着认可当前参数“配置模式”项，并对“配置模式”下的“配置参数设置”逐一进行选择。

● 如果这时按下STATION2键，将意味着不选择当前参数“配置模式”项，这时打印机将打印出：先不要乱按，第(三)步接着操作！(三)、选择：配置模式，并口仿真：南天-LQ.(四)、设置，PNS #4002K，走纸方式：连续纸.接上步，按STATION2键,选择，直到打印出”LQ配置”后，再按STATION1键确认。

检查LQ设置是否正确，一般不用修改。

按STATION1,直到再次打印出：MENU：配置模式。

按STATION1,直到再次打印出：并口仿真：南天-LQ，此外如果不是”南天-LQ”，STATION2键选择修改成”南天-LQ”之后，按STATION1.按STATION1,直到再次打印出：选择PNS，否。

STATION2键选择修改成”是”之后，按STATION1.按STATION1,直到再次打印出：PNS #4002K，连续纸:按LOCAL,再STATION1，保存参数。

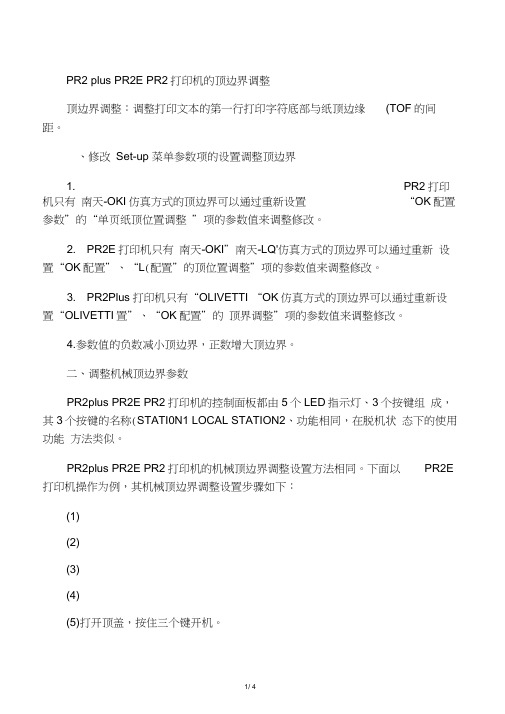

PR2 plus PR2E PR2打印机的顶边界调整顶边界调整：调整打印文本的第一行打印字符底部与纸顶边缘(TOF的间距。

、修改Set-up 菜单参数项的设置调整顶边界1. PR2打印机只有南天-OKI仿真方式的顶边界可以通过重新设置“OK配置参数”的“单页纸顶位置调整”项的参数值来调整修改。

2. PR2E打印机只有南天-OKI”南天-LQ'仿真方式的顶边界可以通过重新设置“OK配置”、“L(配置”的顶位置调整”项的参数值来调整修改。

3. PR2Plus打印机只有“OLIVETTI “OK仿真方式的顶边界可以通过重新设置“OLIVETTI置”、“OK配置”的顶界调整”项的参数值来调整修改。

4.参数值的负数减小顶边界，正数增大顶边界。

二、调整机械顶边界参数PR2plus PR2E PR2打印机的控制面板都由5个LED指示灯、3个按键组成，其3个按键的名称(STATI0N1 LOCAL STATION2、功能相同，在脱机状态下的使用功能方法类似。

PR2plus PR2E PR2打印机的机械顶边界调整设置方法相同。

下面以PR2E 打印机操作为例，其机械顶边界调整设置步骤如下：(1)(2)(3)(4)(5)打开顶盖，按住三个键开机。

当蜂鸣器响后，表明机器正处于设置模式，释放按键。

按LOCAL键，等待打印机完成复位。

按STATION1键。

插入A4 纸到前进纸槽中，将打印出文本，检查当前设置的页顶。

HHHHHHHHHH(6)⑺按STATION1键，减少页顶值。

按STATION2键，增加页顶值。

重复第(5)项到第(6)项直到调整到你所要求的页顶值为止。

(8)按LOCAL键存储调整好的页顶参数。

注意：1.此调整将影响打印机使用所有仿真方式打印的文件格式的顶边界。

对于OLIVETT仿真方式，只有“OLIVET配置参数”-仿真方式”选择“PR40仿真且仿PR40+顶边界”参数设置为否”，这个顶边界调整有效。

1、南天pr2针式打印机求助恢复出厂设置的方法打开打印机顶盖，将打印头移至打印机最左侧。

然后按住控制面板上的三个键打开电源。

待听见一声鸣叫后放下顶盖，连按控制面板上的station 1键两次，等到station 2灯亮后放入一张白纸，然后按station2键一次，如果打印机能完成一次进纸、退纸的操作则证明以上的光敏器件是好的.再关机然后重新开机并执行打印任务便可！松下1121,1131恢复出厂设置:取出纸,按进/退纸键开机,3秒后松开,按一次撕纸键,再按进/退纸键保存设置,关机,重新开机2、南天打印机PR2E，on和ready长亮，不打印一般情况下机器接受打印信号后，某些灯闪烁而不打印，这说明机器连接正常。

灯闪是机器光检错误报警。

ONILNE和REDY闪，应该是光电管有问题了。

你可以先用酒精棉花把打印头上的光电管擦拭一下，再恢复下光的光电参数，一般不会有大问题。

一、基本操作1、打印自检测试页（修复一台打印机后，须进行该操作。

）•关闭电源；•按SH2键开机；•将A4纸放入进纸槽的中部。

（这时打印机自动的将纸对齐并送入正确的打印位置）然后打印出一张测试表2、重新设置光敏参数（修复一台打印机后，须进行该操作。

）•关闭电源；•打开打印机上盖，将打印头移至左界；•按住ST1、LOCAL、ST2三键开机；（听到鸣响后松手）•关上机盖，按ST1键两次；待机械动作结束，ST2灯亮后放入A4复印纸；•按ST2一次；（这时打印机正确〔状态〕动作为：打印机自动将纸吸入机内，〔确认〕然后自动将纸退出）此时光敏参数设定成功。

•再将纸放到进纸槽，打印机则打印一张参数表。

3、修改参数•关闭电源•按ST1、ST2两键开机；•将A4纸放到进纸槽；•打印机先后打印出两行提示信息；•按LOCAL键，表示机器进入设置状态；•按ST1键认可当前参数，按ST2键轮循参数并可更改参数；•参数修改完毕，按LOCAL键（机器提示是/否保存参数），按ST1键（保存参数）。

PR2E驱动安装步骤（XP）及打印机主要配置（图文）
打印机（主要）配置：
LQ类型：NLQ1
接口：串并口
串口1仿真：南天-OLIVETTI
并口仿真：南天-LQ
仿真方式：PR2E
点电脑的左下角点开始
然后点打印机和传真此后会出现下面的窗口
此时点添加打印机此时出现下面的下图的窗口然后点下一步此时出现下面的下图的窗口
注意：一定要把：“自动检测并安装即插即用打印机（A）”前面的对钩点掉（因为此款打印机为自身驱动不能自动检测到驱动）
此时出现下面的下图的窗口
如果有LPT2选LPT2，有LPT3选LPT3…选择最大的那个
若您用的是并口数据线就直接点下一步，若您购买的是USB转并口线请按照下图把端口选为USB
如果有USB002选USB002，有USB003选USB003…选择最大的那
个
然后点下一步此时会出现下图的窗口
在厂商里选择EPSON,打印机这边选择EPSON LQ-1600K 如下图：
点击下一步会出现下图：
要选择“保留现有的驱动”然后下一步此时会出现下图窗口
是否希望将此台打印机设置为默认打印机这里选选择“是”然后点击下一步此时会出现下图窗口：
要打印测试页吗？这里您可以选是在机器里放一张纸机器会自动打印一张测试页出来也可以点否然后点下一步再点完成
此时驱动就安装成功了。

Nantian PR2E打印机LED状态信息提示及PNS#参数设置ＮａｎｔｉａｎＰＲ２Ｅ打印机为了方便用户使用和维护，新增加了控制面板ＬＥＤ指示灯错误提示信息，针对用户的某些特殊应用，在ＮａｎｔｉａｎＰＲ２Ｓｅｔ－ｕｐ参数“Ｐｎｓ＃”的基础上又增加了许多“Ｐｎｓ＃”特殊参数。

由于ＰＲ２Ｅ的监控程序版本升级，有的“Ｐｎｓ＃”特殊参数在《ＮａｎｔｉａｎＰＲ２Ｅ系列高级存折打印机使用手册》没有注解说明，在此介绍给大家。

许多用户为了工作方便，希望发挥ＰＲ２打印机的潜能，来电咨询ＰＲ２打印机和ＰＣ机的联接方法，本文后面将介绍ＰＲ２Ｅ／ＰＲ２打印机联接ＰＣ机时的设置。

一.PR2E 开机LED故障提示信息ＮａｎｔｉａｎＰＲ２Ｅ开机自检失败后，根据控制面板指示灯（ＯＮＬＥＤ灯除外）状态组合判断故障的说明。

1. Ready+ST1 灯闪烁：打印头电机出错。

故障原因：主板、水平电机。

2. Ready 灯闪烁：伺服电机出错。

故障原因：主板、伺服电机。

3. Ready+ST2 灯闪烁：塞纸。

故障原因：机内卡纸或光电管性能降低。

处理方法：（１）清除机内卡纸。

（２）调整打印头光电管的位置或更换打印头光电管。

4. ST1+ST2 灯闪烁：磁头复位出错。

故障原因：磁头复位光电管。

5. Local灯闪烁：重写配置参数（恢复为省缺值）。

处理方法：关机——开机后，打印机配置参数即恢复为省缺值。

可根据用户情况重新设置Ｓｅｔ－ｕｐ参数。

6.Local+ST2灯闪烁：重写光电管等参数（恢复为省缺值）。

处理方法：关机——开机后，打印机光电管等参数（有时侯配置参数也可能）即恢复为省缺值。

重做薄纸参数设置和Ｓｅｔ－ｕｐ参数设置。

二.Set-up参数“Pns#”项设置说明在ＳＥＴ－ＵＰ各个菜单参数设置部分都有不同的Ｐｎｓ选项，且在选择各组Ｐｎｓ选项之前，都有一个“选择Ｐｎｓ？”项，只有该项选为“是”后，才能进行Ｐｎｓ的选择，且各个Ｐｎｓ的设置值也才有效。

南天打印机PR2，PR2E，PR9，PRB，PR3 故障查询手册纸张纠偏原理首先看看下面几个部件：1.光敏组件位于打印机进纸槽前部，是一个整体黑色组件.是由“ 纸张检测器”（共2组发光管和接受管），与“前进纸感应器”（共4组发光管和接受管前进纸感应器”前进纸感应器”）组成.起作用是检测纸张.2.挡纸器位于压纸杆的上方的铁器件，其做用是，“落下挡住，升起放开”纸张进入打印域.挡纸器支架位于挡纸器的上方是一个塑料件.其做用是配合挡纸器完成“落下挡住，升起放开”动作.3.走纸电机位于打印机的，右下脚.其做用，就是进纸，退纸.4.纸对齐搓纸轮位于“挡纸器支架”是6个搓纸轮够成，低部撮纸轮位于进纸槽前部与“光敏组件”紧挨.他们的作用是，纸对齐搓纸轮与低部撮纸轮合作，完成进纸，退纸的过程.他们的机械力量来自走纸电机5.压纸轮压杆位于纸对齐搓纸轮上面，他的作用很非常关键，是控制压纸轮压力大小的！6.伺服电机（也叫轮爪电机）位于打印机的左上方，打开机器盖可以看到，在升降手柄（绿色的）的后面.其做用是，接受主控板命令，给轮爪组件机械动力，是“落下挡住，升起放开”动作的“导演” 轮爪组件，与挡纸器支架相连！几个部件的工作流程如下：1.当纸张放入首先光敏组件的“纸张检测器”发现纸张，给控制电路一个信号，主控电路发信号，给“走纸电机”，开始进纸.走纸电机开始不停的转.2.此时，“挡纸器”是落下的，压纸轮压杆给“纸对齐搓纸轮”不是很大.纸张在“纸对齐搓纸轮”和“低部撮纸轮”中间.打印机“走纸电机”一直在转，等待“挡纸器”“开闸放纸”（呵呵）.由于“纸对齐搓纸轮”“低部撮纸轮”不停运转下，而前面又有一个“挡纸器”放歪的纸，也能纠正过来！3.谁来检测纸是否放正了呢！？——“前进纸感应器”前面说了，他是有四个发光管和接受管组成的，当然他们是在一个水平线上的.当他们检测到纸张，也就是说，4组发光管和接受管都检测到纸了，给主控制板一个信号.4.主控制板接到信号，给伺服电机（轮爪电机）信号！伺服电机开始运做，通过“挡纸器支架”抬起“挡纸器”，同时降下“压纸轮压杆”5.纸张进入打印区域.自动纠偏用时0.3秒PR2，PR2E，部件名称1.字车电机2.头缆3.升降手柄4.色带驱动齿轮组件5.挡纸器支架6.伺服电机（轮爪电机）7.轮爪组件8.压纸片光敏参数设置步骤：1.关闭电源.2.打开打印机上盖.3.将打印头移至打印机最左边.4.同时按住[Station1] [Local] [Station2] 三个键不放，打开电源.5.关上打印机上盖6.按[Station1]键两次.7.放张A4的白纸.8.按[Station2]键一次，打印机能吸纸进入后退出，则光敏参数设置成功.光敏检测器示意图如何判断出错的光敏检测器若在做光电参数时，纸进去不出来，控制面板灯闪烁，根据灯闪，判断，哪个光纤，需要清洁或更换STATION2 PHOTO1（长）LOCAL PHOTO2（长）LOCAL + STATION2 PHOTO3（长）STATION1 PHOTO4（长）STATION+ TATION2 PHOTO5（短）STATION1+ LOCAL PHOTO6（短）STATION1 + LOCAL+STATION2 打印头光敏管打印机在初始化过程中打印头(字车)撞墙1打印头光敏管需清洗或更换；重新设定光敏管参数；2清洁“打印平台”及…归位平台(打印机右下方)‟，并将“打印平台”涂黑“归位平台”除外；3打印机左边的导杆移位，重新安装；4扁平电缆损坏，需更换.打印机在打印过程中打印头(字车)撞墙解决方法1，检查字车电机（也叫水平电机）2，清洁字车轴双向打印校准（就是平时说的竖线不直）1，打开机器盖，按3键开机等待一会，听到蜂鸣声，表明打印机转换到校准模式下，合上机器盖2，按ST1键一下，再按ST2键一下3，3个按键指示灯亮，放纸进行打印一排上下相连的“H”4，按ST1键，向左调，ST2向右调，（调一下，放纸打印一排）5，选好后按LOCAL，确定6，再按LOCL，一下进入下一个调试模式分VHSD HSD NLQ LQ 等模式调完后，关机，开机，即可！左边界调整1，打开机器盖，按3键开机等待一会，听到蜂鸣声，表明打印机转换到校准模式下，合上机器盖2，按LOCAL 键，再按“STATION2” 等打印机检测完成3，按“STATION1”放A4纸打印一个以“HUHH”加一条横线的样张4，按“STATION1”左移. 按“STATION2”右移动按“LOCAL”两次，即可储存，关机！PR2，PR2E顶边界调整1. 打开机器盖，按3键开机等待一会，听到蜂鸣声，表明打印机转换到校准模式下，合上机器盖2. 按LOCAL 键，再按“STATION1” 等打印机检测完成3. 放A4纸，打印10个“H”4. 按“STATION1”减少顶边界放纸可打印对比图按“STATION2” 增大顶边界放纸可打印对比图5 按“LOCAL”储存退出PR2E存折打印机参数设置方法3.1.4 如何进行参数设置（SET-UP）要进行参数设置（SET-UP）须按以下操作进行：● 关机。
