南天PR2E、PR2高级存折打印机操作简介

南天PR2E，意大利PR2E，韩国PR2

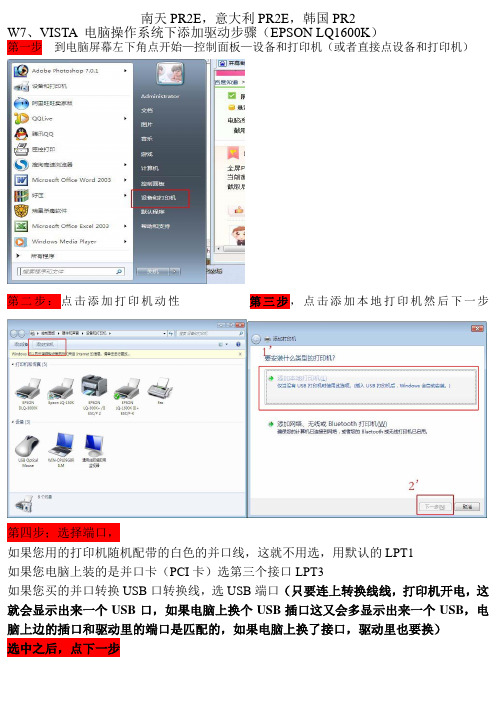

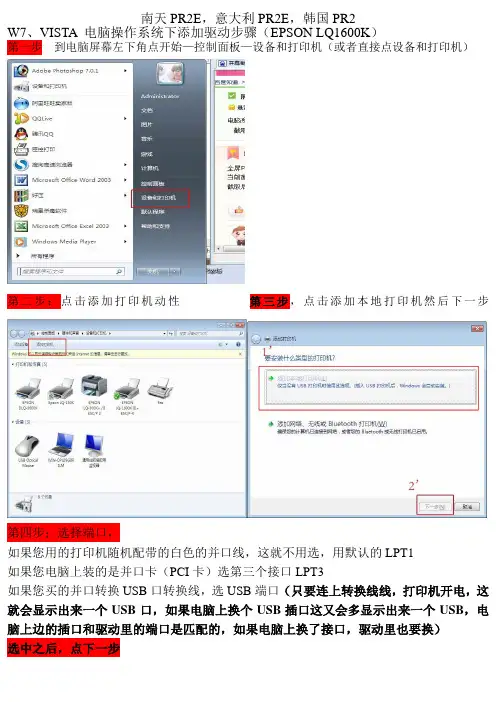

W7、VISTA 电脑操作系统下添加驱动步骤（EPSON LQ1600K）
第一步到电脑屏幕左下角点开始—控制面板—设备和打印机（或者直接点设备和打印机）
第二步：点击添加打印机动性第三步，点击添加本地打印机然后下一步
第四步；选择端口，
如果您用的打印机随机配带的白色的并口线，这就不用选，用默认的LPT1
如果您电脑上装的是并口卡（PCI卡）选第三个接口LPT3
如果您买的并口转换USB口转换线，选USB端口（只要连上转换线线，打印机开电，这就会显示出来一个USB口，如果电脑上换个USB插口这又会多显示出来一个USB，电脑上边的插口和驱动里的端口是匹配的，如果电脑上换了接口，驱动里也要换）
选中之后，点下一步
第五步；点击Windows Update,更新打印机列表，一定要更新才可以（这步可能要等待几分钟）
第六步；选择厂商打印机，厂商选择EPSON 打印机选择LQ1600K(注意；是LQ1600K不是1600K111H)
然后点下一步，下一步，完成。

打印机和传真页面里显示出来，1600K的图标，安装完成。

南天P R2E高性能柜员存折打印机（简称P R2E）是南天电子信息产业股份有限公司根据中国专业存折打印机的市场发展变化，为适应银行将来的应用需求，在现有南天P R2产品基础上开发的升级换代产品。

PR2E产品的开发，基于南天与意大利O LIVETTI公司成功合作开发P R2的经验，在与O LIVETTI公司共同进行产品发展策划并引进该公司技术的基础上，根据南天的技术实力，在产品的部分硬件、软件方面，针对中国用户的特点和市场需求，进行有针对性的开发，以确保所开发成功的产品在技术和性能方面具有世界领先水平，在功能方面能够满足中国市场的应用需求。

咸霵R2E与南天PR2相比具有以下特点：∙开放式硬件体系结构∙软件"智能升级"∙更坚固结实的机械结构∙更快的打印速度∙更强的环境适应性∙更长的色带使用寿命∙更多的计算机接口∙更强的磁条信息处理功能∙可联机进行参数设置南天PR2E具有以下特点：∙更快：打印速度更快、软件版本升级过程更快、打印机配置参数的设置更快更简单，仿真应用的切换更快∙更高：机械结构可靠性更高、打印负荷更高∙更强：功能更强、外界环境适应性更强∙更开放：软件和硬件采用了开放式体系结构，具有更多种类的主机接口∙智能化：软件版本智能升级、不同选件接口的智能化自动识别和管理、存折本和银行卡的智能化自动识别、磁条标准的智能化自动识别自动兼容、仿真应用的智能化自动切换与P R2相比，南天P R2E采用全新的体系结构对硬件和软件重新进行设计：硬件为开放式的体系结构，可以增加更多的选件形成具有不同功能的产品系列，同时不会对产品成本带来较大影响；软件增加了一些新的功能，并在原有功能方面与P R2全兼容；机械结构比P R2更稳固，可靠性更高。

产品的主要改进方面包括以下内容：硬件：∙对外观重新进行设计，通过平顶机盖与流线型机身的自然过渡、有机结合，形成全新的外观造型；∙机械结构部分基本沿用了PR2的设计思路，通过对PR2机架的加固设计改进，整机更稳固结实，可以有效避免受强外力冲击而导致机架变形；另外，通过在打印头周围的机架上增加消音、散热孔，更有利于打印头散热，提高打印负荷并进一步降低打印噪声；∙电路部分主板设计采用了与PR2不同的体系结构，通过在主板上增加外部接口总线形成开放式的硬件结构，可在总线上扩充并口板、USB板、双串口板等接口板，同时也可利用该接口总线自行设计具有其他功能的选件板，如：双磁道磁条读写板、扫描板等，形成具有不同功能的产品系列；∙南天重新设计了带硬件解码功能的磁条板电路（PR2的磁条解码方式是软件解码），并根据中国用户的实际使用情况重新设计磁头，以进一步提高磁条读写的兼容性，解决中国市场上磁条标准不统一、手拉磁条读写器和自动读写器混合使用等复杂情况下的磁条读写兼容性问题；∙打印头复位装置采用了全新的设计和光电管，可以有效避免PR2上的"撞墙"现象再次发生；∙为了适应中国电压不稳定的实际情况，电源供电改用开关电源替代变压器电源，大幅度提高了打印机对外界电压环境的适应能力，电压适应范围从交流180伏-264伏，使打印机能够在更低的电压下正常工作，而在较高的电压下工作，也不会被烧毁;∙通过重新设计打印头，使打印针的出针频率提高了13%，同时通过优化改进，数据的处理速度更快，从而进一步提高了打印速度。

南天PR2E存折打印机格式调整说明
南天PR2E存折打印机格式修改
1.同时按住机器面板上的Station1和Station2开机。

2.听到机器“嘟”一声后，放入一张A4幅面的纸张。

（机器会自动打出提示：Station1
键确定，Station2键选择，LOCK键开始设定参数）
3.选择“LOCK”键，开始设定参数。

（机器会打出：“配置模式”）
4.通过“Station2”键，选择出OKI配置参数。

5.选择“Station1”键，确认进入OKI配置参数。

6.连续选择“Station1”键，机器会依次打出详细的参数内容。

7.当出现“顶位置微调（1/60）：0”选项，通过连续选择“Station2”键进行修
改，将参数改为“顶位置微调（1/60）：－2”，按“Station1”键确认并进入下一个选项。

8.继续选择“Station1”键，当出现“左边界调整（1/20）：0”选项，通过连续
选择“Station2”键进行修改，将参数改为“左边界调整（1/20）：2”，按“Station1”
键确认并进入下一个选项。

9.选择“LOCK”键，机器打出提示“存参数：是”，选择“Station1”键确认，
这时会听到机器“嘟”一声，并打出“配置模式”字样，这样表示已经保存修改。

10.这时关闭打印机，再开。

即完成修改。

备注：对于机器其它参数请不要随意修改，否则将会造成机器工作异常。

PR2 plus 、PR2E、PR2打印机的顶边界调整顶边界调整：调整打印文本的第一行打印字符底部与纸顶边缘(TOF)的间距。

一、修改Set-up菜单参数项的设置调整顶边界1. PR2打印机只有“南天-OKI”仿真方式的顶边界可以通过重新设置“OKI 配置参数”的“单页纸顶位置调整”项的参数值来调整修改。

2. PR2E打印机只有“南天-OKI”、“南天-LQ”仿真方式的顶边界可以通过重新设置“OKI配置”、“LQ配置”的“顶位置调整”项的参数值来调整修改。

3. PR2 plus打印机只有“OLIVETTI”、“OKI”仿真方式的顶边界可以通过重新设置“OLIVETTI配置”、“OKI配置”的“顶界调整”项的参数值来调整修改。

4. 参数值的负数减小顶边界，正数增大顶边界。

二、调整机械顶边界参数PR2 plus、PR2E、PR2打印机的控制面板都由5个LED指示灯、3个按键组成，其3个按键的名称（STATION1、LOCAL、STATION2）、功能相同，在脱机状态下的使用功能、方法类似。

PR2 plus、PR2E、PR2打印机的机械顶边界调整设置方法相同。

下面以PR2 E打印机操作为例，其机械顶边界调整设置步骤如下：(1)打开顶盖，按住三个键开机。

(2)当蜂鸣器响后，表明机器正处于设置模式，释放按键。

(3)按LOCAL 键，等待打印机完成复位。

(4)按STATION1键。

(5)插入A4纸到前进纸槽中，将打印出文本，检查当前设置的页顶。

HHHHHHHHHH(6)按STATION1键，减少页顶值。

按STATION2键，增加页顶值。

(7)重复第(5)项到第(6)项直到调整到你所要求的页顶值为止。

(8)按LOCAL键存储调整好的页顶参数。

注意：1.此调整将影响打印机使用所有仿真方式打印的文件格式的顶边界。

对于OLIVETTI仿真方式,只有“OLIVETTI配置参数”→“仿真方式”选择“PR40+”仿真且“仿PR40+顶边界”参数设置为“否”，这个顶边界调整有效。

南天PR2E、PR2高级存折打印机操作简介一、控制面板按键和Set-up菜单参数设置方法说明PR2E、PR2打印机的控制面板都由5个LED指示灯、3个按键组成,其3个按键的名称(STATION1、LOCAL、STATION2)、功能相同,在脱机状态下的使用功能、方法类似。

PR2E、PR2打印机的Set-up菜单参数打印操作和Set-up菜单参数设置方法相同。

下面以PR2E打印机的Set-up菜单参数设置方法为例。

二、Set-up菜单参数设置方法进行Set-up菜单参数设置须按以下操作进行:1.关机。

2.同时按下STATION1和STATION2键,然后开机,直到打印机初始化动作完成。

3.在进纸槽中插入一张A4规格的纸。

这时,打印机打印出一行提示信息:按STATION1认可当前参数按STATION2选择下一参数按LOCAL开始设定参数4.按下LOCAL键,机器进入设置状态。

同时打印出如下一行:MENU:配置模式5.如果这时按下STATION1键,将意味着认可当前参数“配置模式”项,并对“配置模式”下的“配置参数设置”逐一进行选择。

6.如果这时按下STATION2键,将意味着不选择当前参数“配置模式”项,这时打印机将打印出:IBM配置同理:如果接下来按下STATION1键,将意味着认可当前参数选项(“IBM配置”),并对其下的“配置参数设置”逐一进行选择。

如果这时按下STATION2键,将意味着不认可当前参数选项,这时打印机又将打印出下一选项,直至进入“配置参数设置”逐一进行选择。

7. 进入“配置参数设置”,“配置参数设置”是进入了“配置模式”、“I BM配置”、“OLIVETTI配置”、“水平磁条选件”(配有水平磁条选件才有此选项)、“OKI配置”和“LQ配置”之中的任何一种选择后进行的子项选择。

进入“配置参数设置”项后,须操作STATION1键和STATION2键对配置参数进行设置。

SET-UP进程根据操作者按键的不同而进行不同的子流程。

Nantian PR2E打印机LED状态信息提示及PNS#参数设置ＮａｎｔｉａｎＰＲ２Ｅ打印机为了方便用户使用和维护，新增加了控制面板ＬＥＤ指示灯错误提示信息，针对用户的某些特殊应用，在ＮａｎｔｉａｎＰＲ２Ｓｅｔ－ｕｐ参数“Ｐｎｓ＃”的基础上又增加了许多“Ｐｎｓ＃”特殊参数。

由于ＰＲ２Ｅ的监控程序版本升级，有的“Ｐｎｓ＃”特殊参数在《ＮａｎｔｉａｎＰＲ２Ｅ系列高级存折打印机使用手册》没有注解说明，在此介绍给大家。

许多用户为了工作方便，希望发挥ＰＲ２打印机的潜能，来电咨询ＰＲ２打印机和ＰＣ机的联接方法，本文后面将介绍ＰＲ２Ｅ／ＰＲ２打印机联接ＰＣ机时的设置。

一.PR2E 开机LED故障提示信息ＮａｎｔｉａｎＰＲ２Ｅ开机自检失败后，根据控制面板指示灯（ＯＮＬＥＤ灯除外）状态组合判断故障的说明。

1. Ready+ST1 灯闪烁：打印头电机出错。

故障原因：主板、水平电机。

2. Ready 灯闪烁：伺服电机出错。

故障原因：主板、伺服电机。

3. Ready+ST2 灯闪烁：塞纸。

故障原因：机内卡纸或光电管性能降低。

处理方法：（１）清除机内卡纸。

（２）调整打印头光电管的位置或更换打印头光电管。

4. ST1+ST2 灯闪烁：磁头复位出错。

故障原因：磁头复位光电管。

5. Local灯闪烁：重写配置参数（恢复为省缺值）。

处理方法：关机——开机后，打印机配置参数即恢复为省缺值。

可根据用户情况重新设置Ｓｅｔ－ｕｐ参数。

6.Local+ST2灯闪烁：重写光电管等参数（恢复为省缺值）。

处理方法：关机——开机后，打印机光电管等参数（有时侯配置参数也可能）即恢复为省缺值。

重做薄纸参数设置和Ｓｅｔ－ｕｐ参数设置。

二.Set-up参数“Pns#”项设置说明在ＳＥＴ－ＵＰ各个菜单参数设置部分都有不同的Ｐｎｓ选项，且在选择各组Ｐｎｓ选项之前，都有一个“选择Ｐｎｓ？”项，只有该项选为“是”后，才能进行Ｐｎｓ的选择，且各个Ｐｎｓ的设置值也才有效。

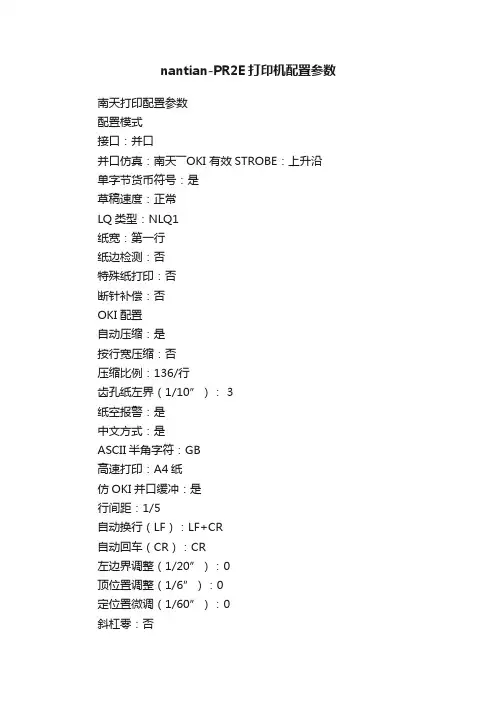

nantian-PR2E打印机配置参数
南天打印配置参数
配置模式
接口：并口
并口仿真：南天――OKI 有效STROBE：上升沿单字节货币符号：是
草稿速度：正常
LQ类型：NLQ1
纸宽：第一行
纸边检测：否
特殊纸打印：否
断针补偿：否
OKI配置
自动压缩：是
按行宽压缩：否
压缩比例：136/行
齿孔纸左界（1/10”）： 3
纸空报警：是
中文方式：是
ASCII半角字符：GB
高速打印：A4纸
仿OKI并口缓冲：是
行间距：1/5
自动换行（LF）：LF+CR
自动回车（CR）：CR
左边界调整（1/20”）：0
顶位置调整（1/6”）：0
定位置微调（1/60”）：0
斜杠零：否
纵向放大时打印方向：单项一行最大打印字数：94
单页纸出纸方向：向前。

南天打印机PR2，PR2E，PR9，PRB，PR3 故障查询手册纸张纠偏原理首先看看下面几个部件：1.光敏组件位于打印机进纸槽前部，是一个整体黑色组件.是由“ 纸张检测器”（共2组发光管和接受管），与“前进纸感应器”（共4组发光管和接受管前进纸感应器”前进纸感应器”）组成.起作用是检测纸张.2.挡纸器位于压纸杆的上方的铁器件，其做用是，“落下挡住，升起放开”纸张进入打印域.挡纸器支架位于挡纸器的上方是一个塑料件.其做用是配合挡纸器完成“落下挡住，升起放开”动作.3.走纸电机位于打印机的，右下脚.其做用，就是进纸，退纸.4.纸对齐搓纸轮位于“挡纸器支架”是6个搓纸轮够成，低部撮纸轮位于进纸槽前部与“光敏组件”紧挨.他们的作用是，纸对齐搓纸轮与低部撮纸轮合作，完成进纸，退纸的过程.他们的机械力量来自走纸电机5.压纸轮压杆位于纸对齐搓纸轮上面，他的作用很非常关键，是控制压纸轮压力大小的！6.伺服电机（也叫轮爪电机）位于打印机的左上方，打开机器盖可以看到，在升降手柄（绿色的）的后面.其做用是，接受主控板命令，给轮爪组件机械动力，是“落下挡住，升起放开”动作的“导演” 轮爪组件，与挡纸器支架相连！几个部件的工作流程如下：1.当纸张放入首先光敏组件的“纸张检测器”发现纸张，给控制电路一个信号，主控电路发信号，给“走纸电机”，开始进纸.走纸电机开始不停的转.2.此时，“挡纸器”是落下的，压纸轮压杆给“纸对齐搓纸轮”不是很大.纸张在“纸对齐搓纸轮”和“低部撮纸轮”中间.打印机“走纸电机”一直在转，等待“挡纸器”“开闸放纸”（呵呵）.由于“纸对齐搓纸轮”“低部撮纸轮”不停运转下，而前面又有一个“挡纸器”放歪的纸，也能纠正过来！3.谁来检测纸是否放正了呢！？——“前进纸感应器”前面说了，他是有四个发光管和接受管组成的，当然他们是在一个水平线上的.当他们检测到纸张，也就是说，4组发光管和接受管都检测到纸了，给主控制板一个信号.4.主控制板接到信号，给伺服电机（轮爪电机）信号！伺服电机开始运做，通过“挡纸器支架”抬起“挡纸器”，同时降下“压纸轮压杆”5.纸张进入打印区域.自动纠偏用时0.3秒PR2，PR2E，部件名称1.字车电机2.头缆3.升降手柄4.色带驱动齿轮组件5.挡纸器支架6.伺服电机（轮爪电机）7.轮爪组件8.压纸片光敏参数设置步骤：1.关闭电源.2.打开打印机上盖.3.将打印头移至打印机最左边.4.同时按住[Station1] [Local] [Station2] 三个键不放，打开电源.5.关上打印机上盖6.按[Station1]键两次.7.放张A4的白纸.8.按[Station2]键一次，打印机能吸纸进入后退出，则光敏参数设置成功.光敏检测器示意图如何判断出错的光敏检测器若在做光电参数时，纸进去不出来，控制面板灯闪烁，根据灯闪，判断，哪个光纤，需要清洁或更换STATION2 PHOTO1（长）LOCAL PHOTO2（长）LOCAL + STATION2 PHOTO3（长）STATION1 PHOTO4（长）STATION+ TATION2 PHOTO5（短）STATION1+ LOCAL PHOTO6（短）STATION1 + LOCAL+STATION2 打印头光敏管打印机在初始化过程中打印头(字车)撞墙1打印头光敏管需清洗或更换；重新设定光敏管参数；2清洁“打印平台”及…归位平台(打印机右下方)‟，并将“打印平台”涂黑“归位平台”除外；3打印机左边的导杆移位，重新安装；4扁平电缆损坏，需更换.打印机在打印过程中打印头(字车)撞墙解决方法1，检查字车电机（也叫水平电机）2，清洁字车轴双向打印校准（就是平时说的竖线不直）1，打开机器盖，按3键开机等待一会，听到蜂鸣声，表明打印机转换到校准模式下，合上机器盖2，按ST1键一下，再按ST2键一下3，3个按键指示灯亮，放纸进行打印一排上下相连的“H”4，按ST1键，向左调，ST2向右调，（调一下，放纸打印一排）5，选好后按LOCAL，确定6，再按LOCL，一下进入下一个调试模式分VHSD HSD NLQ LQ 等模式调完后，关机，开机，即可！左边界调整1，打开机器盖，按3键开机等待一会，听到蜂鸣声，表明打印机转换到校准模式下，合上机器盖2，按LOCAL 键，再按“STATION2” 等打印机检测完成3，按“STATION1”放A4纸打印一个以“HUHH”加一条横线的样张4，按“STATION1”左移. 按“STATION2”右移动按“LOCAL”两次，即可储存，关机！PR2，PR2E顶边界调整1. 打开机器盖，按3键开机等待一会，听到蜂鸣声，表明打印机转换到校准模式下，合上机器盖2. 按LOCAL 键，再按“STATION1” 等打印机检测完成3. 放A4纸，打印10个“H”4. 按“STATION1”减少顶边界放纸可打印对比图按“STATION2” 增大顶边界放纸可打印对比图5 按“LOCAL”储存退出PR2E存折打印机参数设置方法3.1.4 如何进行参数设置（SET-UP）要进行参数设置（SET-UP）须按以下操作进行：● 关机。

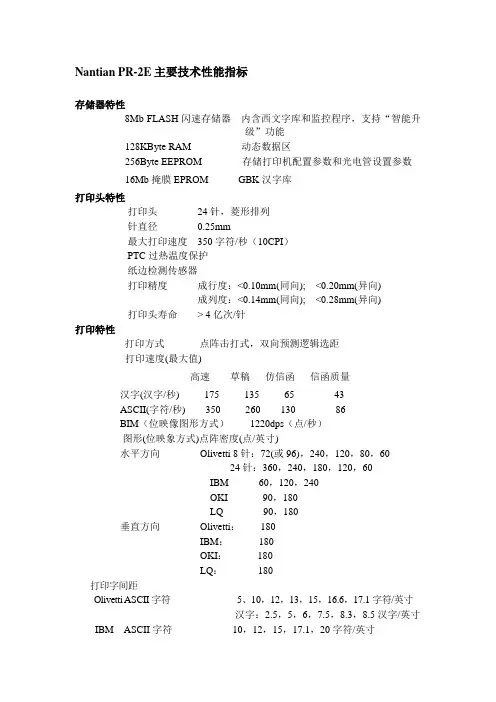

Nantian PR-2E主要技术性能指标存储器特性8Mb FLASH闪速存储器内含西文字库和监控程序，支持“智能升级”功能128KByte RAM动态数据区256Byte EEPROM存储打印机配置参数和光电管设置参数16Mb掩膜EPROM GBK汉字库打印头特性打印头24针，菱形排列针直径0.25mm最大打印速度350字符/秒（10CPI）PTC过热温度保护纸边检测传感器打印精度成行度：<0.10mm(同向); <0.20mm(异向)成列度：<0.14mm(同向); <0.28mm(异向)打印头寿命> 4亿次/针打印特性打印方式点阵击打式，双向预测逻辑选距打印速度(最大值)高速草稿仿信函信函质量汉字(汉字/秒) 175 135 65 43ASCII(字符/秒) 350 260 130 86BIM（位映像图形方式）1220dps（点/秒）图形(位映象方式)点阵密度(点/英寸)水平方向Olivetti 8针：72(或96)，240，120，80，6024针：360，240，180，120，60IBM 60，120，240OKI 90，180LQ 90，180垂直方向Olivetti：180IBM：180OKI：180LQ：180打印字间距Olivetti ASCII字符5、10，12，13，15，16.6，17.1字符/英寸汉字：2.5，5，6，7.5，8.3，8.5汉字/英寸IBM ASCII字符10，12，15，17.1，20字符/英寸汉字：5，6，7.5，8.5，10汉字/英寸OKI ASCII字符10，12，13.8，16.6字符/英寸，汉字：13.8汉字/英寸LQ ASCII字符10，12，15字符/英寸，汉字：13.8汉字/英寸打印行间距Olivetti1/5、1/6，1/8，n/72，n/216，n/240 英寸IBM1/6，1/8，n/72，n/216 英寸OKI 1/6，1/8，n/120 英寸LQ1/6，1/8，n/180打印行长（字符/行）80、90、94打印属性正常、倍宽、倍高、三倍宽、三倍高、字符放大（西文最大：4 X 8、中文最大：4 X 4）、黑体、网底、斜体、中空、上标、下标、旋转、反白、上划线、下划线打印特征走纸进纸方式手动进纸纠偏方式光学传感器自动纠偏、自动对边最大进纸宽度245mm进纸器厚度2mm进纸速度大于26 厘米/秒对齐时间小于0.3秒打印厚度最大2mm进纸出错率纸张类型塞纸歪斜A4（80g/ m2）< 1/6000 1/6000（<1.5mm）多层拷贝（1+4）< 1/3000 1/3000（<1.5mm）存折本< 1/2000 1/500（<2mm）打印吞吐率（ECMA打印测试文本）打印质量打印吞吐率（页/小时）HSD（高速草稿）375DRAFT（草稿）280NLQ（仿信函）140LQ（信函）95仿真方式OLIVETTI PR2E、PR-2、PR-54、PR-50、PR-40、Nantian PR-50系列、Nantian PR-2系列、IBM PPDS、IBM PROPRINTER II、IBMPROPRINTER X24、OKI5330SC、OKI 5530SC、EPSON LQ1600K字体西文HSD、DRAFT、NLQ1、NLQ2、LQ、Native、Roman、Sans Serif、Italic、OCRA、OCRB汉字GBK宋体字符集ASCII 256个字符，96个半角字符GBK ISO—10646中、日、韩（C. J. K.）汉字，符合GB13000、GBK标准，共有24X24点阵的20902个汉字、1420个符号和101个扩充汉字IBM5550 1324个图形字符，6763个汉字用户造字223个ASCII字符，94个汉字国际字符组30组条形码标准UPC-A、UPC-E、EAN-8（JAN）、EAN-13（JAN）、Code 39、Code 128、Codabar（Monarch）、2/5 Interleaved、2/5Industrial可处理文本单页纸、连续纸、多页复写纸、存折本、票据、凭证纸张处理方式任意位置自动进纸、自动纠偏、自动对边、自动调整打印厚度文本打印规格单层或多层复写打印纸幅面宽允许值65mm - 245mm长允许值（OLIVETTI仿真）70mm - 450mm，最大推荐值：297mm（IBM、OKI、LQ仿真）：大于70mm最大打印区域（10CPI）：238mm垂直装订存折本存折本打开宽度：110mm - 241.3mm存折本长度：85mm - 220mm水平装订存折本存折本宽度110mm - 241.3mm存折本打开长度165mm - 220mm纸张厚度单层0.07mm - 0.28mm( 30 g/m2 —160g/m2)存折本存折本打开的最大厚度：1.8mm存折本页间最大厚度差：1.2mm存折本封面厚度：0.2—0.5 mm多层复写1+5页(原件40 g/m2 - 60 g/m2，复写纸20 g/m2 - 34 g/m2)多层复写最大纸重380 g/m2字符打印位置文本和存折本左右边界值LH/RH(字符边缘-页面边缘距离)：3.1mm±0.3mm文本和存折页顶标准(从字符底线测量)PR-2仿真= 4.23mmPR-50/40+、PR-54仿真= 7.4mmIBM PPII仿真= 4.23 mm文本页尾的最小值(从字符底线测)PR-2/PR-54+/PR-40+ = 3.1mmIBMPPII仿真= 10mm存折页尾的最小值(从字符底线测量)5mm 从装订线以上最末行字符基线到水平装订线的最小距离5mm 从装订线以下第一行字符基线到水平装订线的最小距离8mm 字符中心距垂直装订存折本的垂直装订线最小距离 5.08mm磁记录规范硬件水平磁条读写器选件，具有存折本和信用卡水平磁条读写功能磁条标准IBM 3604、IBM4746、DIN/ISO、ISO 7811、ISO 8484、ANSI、HITACHIBP仿真字符集标准标准1、标准2、标准3、标准4磁记录密度75BPI、105BPI、210BPI信用卡符合ISO7810标准的ID1卡，磁条长度为84毫米磁道位置第二、三磁道出错率< 1/10000传感检测开盖检测、前进纸槽纸张检测、纸对齐检测、纸宽检测、纸边检测、打印头复位位置检测通信接口标准接口总线接口（在主板上）可连接选件接口或其他设备串口1（在主板上）类型RS 232C串口相关标准V.24 RS232 C接口连接器9针D型接口波特率9600、4800、2400、1200校验奇校验、偶校验、无校验数据位8、7停止位1、2接收缓冲8Kbyte选件接口第二串口选件（串口2）：具有与串口1相同的特性并口选件（Parallel）类型Centronics相关标准IEEE 1284-1994操作模式SPP，nibble，byte接口连接器Centronics，36孔接收缓冲8KbyteDIN选件接口（伺服接口，在主板上）类型DIN类型6芯接口功能连接密码键盘、拖拉走纸器等USB选件接口（同时具有串口2和USB接口）类型终端类型相关标准USB rev1.1传输率200KBps色带规格特性长度22米颜色黑色寿命500 万字符电气参数电源类型开关电源电压（类型1）交流200—240V(±10%)电压（类型2）交流100—130V(±10%)频率50 Hz或60 Hz±0.5％功耗12 W (静态)-70W(动态)-170 W(最大)可靠性平均无故障时间(MTBF) ≥10，000小时安全认证标准CE、IMQ、CUL-US无线电干扰标准55022B、FCC A物理参数尺寸384mm×280mm×204mm重量9 kg （无磁条选件）Nantian PR9产品技术规格10 kg （带磁条选件）储存环境储存温度-10 ℃- 60 ℃相对湿度10% - 90％工作环境工作温度 5 ℃- 3 5 ℃相对湿度15% - 85％(无霜)噪声小于54 Db应用软件Resource Kit集成环境应用软件功能：在线完成PR2E的版本“智能升级”；在线读取PR2E配置参数，并进行在线参数更改；可通过下载新的西文字符集进行字符集管理；管理宏定义命令和LOGO，通过在PR2E的64Kbyte FLASHEPROM中下载或删除宏定义命令或LOGO来管理用户标志或实现永久性用户造字功能，最多可以下载255个宏、LOGO或用户造字；Drivers驱动程序：IBM ProPrinter X24：并口连接，PR2E并口仿真设置为“南天—IBM”，IBM配置菜单下的仿真方式为“X24”，“AGM图形模式”设置为“是”，该驱动程序随WINDOWS提供；Olivetti驱动程序：串口连接，PR2仿真，垂直步距为1/216”，基于OLIVETTI协议设计，集成了工业标准应用可能涉及的所有特性。
