第十五章系统集成
目录
1 系统概述
深圳地铁对本工程的整体信息服务水平有很高的要求，要求利用国际上现有的、领先的、成熟的计算机及网络技术及智能大厦系统集成的技术，在保证投资性能价格比的同时，尽可能地提高地铁的系统集成水平。使其系统集成真正实现国内领先水平的、真正意义上的国内智能建筑的典范工程。在系统投入运行后，应满足业主对管理的需求，使大楼的运行经济化，达到较好投资回报率。
本系统集成是充分利用了集成的方法，运用标准化、模块化以及系列化的开放性设计，以中央管理层、部门监控层和现场信息采集与控制层组成的结构模式，通过系统一体化的公共高速通信网络，同时采用同一的计算机平台，运行和操作在统一的人机界面环境下，实现信息、资源和任务共享，完成集中与分布相结合的监视、控制和管理的功能，从而使在提高大楼整体管理水平的同时节省能耗、降低管理成本、提高运作效率，为人们提供一个安全、舒适、高效、便利、灵活的环境空间，从而确保用户长远的社会效益和经济效益。

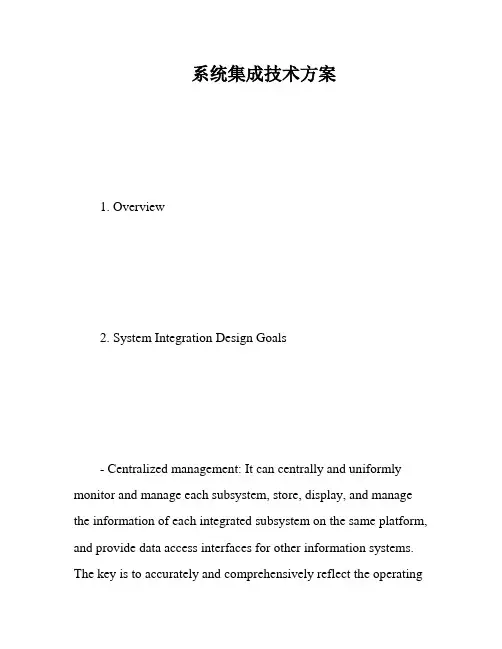

系统集成设计总体目标
系统集成不是单一的网络关系的集成，是通过对本深圳地铁一期工程车辆段的多学科、跨行业、多技术的系统的综合与优化，将计算机技术、通信技术、信息技术、控制技术与被集成对象有机结合，在全面满足功能需求的基础上，集各种优秀产品与技术之长，追求最合理的投资和最大的灵活性，以取得长期最大限度的满足经济、管理与环境效益的总目标。
在信息技术高速发展的今天，智能系统的集成已成为发展的主流方向，通
过对深圳地铁一期工程车辆段大楼内设备的自动监测与优化控制，对信息资源的优化管理，对使用者的信息服务，使大楼实现投资合理，适合信息社会的需要，并具有安全、舒适、高效和灵活特点的目标。具体可分解为如下子目标：◆集中管理：可对各子系统进行集中统一式监视和管理，将各集成子系统的信息统一存储、显示和管理在同一平台上，并为其他信息系统提供数据访问接口。重点是要准确、全面地反映各子系统运行状态。并能提供建筑物关键场所的各子系统综合运行报告。
◆分散控制：各子系统进行分散式控制保持各子系统的相对独立性，以分离故障、分散风险、便于管理。
◆系统联动：与各子系统之间，实现监测信息的通信，以各集成子系统的状态参数为基础，实现各子系统之间的相关软件联动。
◆优化运行：在各集成子系统的良好运行基础之上，提供设备节能控制、节假日设定等功能。
◆信息共享：实现与通信管理系统及深圳地铁一期工程车辆段办公自动化系统之间通信的能力，实现各系统数据库的共享，充分发挥各子系统的功能。系统通过对各子系统运行情况进行综合，了解各系统运行状态，及时发现并解决各种设备故障和突发事件，大大提高管理和服务效率。信息主要包括：管理信息和联动信息。
◆跨子系统联动：实现跨子系统的联动，提高深圳地铁一期工程车辆段的功能水平。弱电系统实现集成后，原本各自独立的子系统在集成平台上，就如同一个系统一样，无论信息点和控制点是否在一个子系统内都可以建立联动关系。
◆易于升级：采用先进的组网结构，充分考虑高新技术的发展，为今后的系统
升级和发展提供基础保证。
◆提供管理平台：为大楼的现代化管理提供良好的硬件与软件环境。
◆减少能源消耗：提高资源使用效率。
系统集成的工程范围
本系统集成是基于监控总线、控制器和弱电子系统接口基础上的集成，主要完成各个弱电子系统之间的联动，满足大楼的安全保障、设备监控和四周环境等相关的实时分布控制及服务，包括：子系统之间接口的协议转换及联动功能的设计及大楼实际应用功能设计和监控中心的建设。
系统集成的范围：
1、楼宇自动化系统（BAS）
2、消防自动报警系统（FAS）
3、安全防范系统（SAS）
包括：
➢门禁系统
➢CCTV系统
➢防盗报警系统
系统设计依据
➢《智能建筑设计规范》GB/G50314-2000
➢《建筑物与建筑群综合布线系统工程设计规范》GB/750311-2000
➢《建筑物与建筑群综合布线系统工程验收规范》GB/750312-2000
➢《电子计算机机房设计规范》GB50174-93
➢《电子计算机场地通用规范》GB/T2887-2000
➢《建筑设计防火规范》GBJ16-87，修订本
➢《爆炸和火灾危险环境电力装置设计规范》GB50058-92
➢《工业企业通信接地设计规范》GBJ79-85
➢《大楼通信综合布线系统》YD/
➢《电信专用房屋设计规范》YD5003-94
➢《商务建筑电信布线标准》ANSI/EIA/IEC 568A，1995
系统设计原则
BMS集成设计遵循以下原则：
1、开放性
集成后的BMS系统应是一个开放、通用的系统。系统集成的关键问题是解决不同子系统、不同产品间接口和协议的“标准化”，以使它们之间能达到“互联性”和“互操作性”。它应提供数据接口、网络接口、系统和应用软件接口，使所有参与集成的子系统或设备与集成系统网络直接互联。系统开放性特征是：➢集成接口遵循开放、通用的国际标准。如被称为“工业监控软件的现场总线”的、由非盈利性组织OPC基金会制定的OPC规范；
➢采用标准TCP/IP协议互相通信，提供标准的网络接口；
➢集成接口互换性好；
➢可维护性好。
2、先进性、可扩充性
系统要采用符合国际技术发展潮流的技术和产品，建立一个可扩展的平台，保护前期工程和后继先进技术的衔接，适应网络结点增加、业务量增长、网络距离延伸扩大、多媒体应用和技术升级等需要，使系统具有先进性。
3、可靠性
系统应提供多种方式构建一个高可靠性系统。主要方式有冗余，当然最主要的是集成软件的连续无故障运行能力。
4、模块化
系统要严格按照模块化结构方式开发，以满足通用性和可替换性。
5、适用性
系统要考虑技术和成本的适用性。应从系统目标和用户需求出发，经过充分论证，选择合适的技术和产品。
6、网络化
采用OPC协议，系统是运行在TCP/IP的局域网内，只要通过防火墙，系统可直接由以太网访问。
BMS系统集成的本质是实现各个子系统之间的信息交换、对各子系统实行统一的管理和监控。系统集成首先应关注各子系统之间的互联性和互操作性问题，此外还应关注系统联动实现问题。
各子系统之间的互联性和互操作性问题，这是一个多厂商、多协议、面向各种应用的体系结构，需要解决各类设备、子系统之间的接口、协议、系统平台、应用软件、建筑环境、运行管理等各类面向集成的问题。能否方便、灵活地接入各子系统，是BMS系统软件设计和实现时的一个重要问题。一种比较好的解决方案是采用OPC规范。
系统联动实现的主要目的，是达到处理突发事件的能力。以往为达到同样功能。往往要增加许多硬件设备，如在消防和安保系统中增加输出点，接入楼宇自控系统的输入点上。以达到统一监控和联动的目的。但由于硬件接点数量
