BS1387-85 英标镀锌管

常用钢板标准参考宝钢【产品牌号及标准】【镀锌层重量】【表面处理分类】注：表面处理记号与牌号可任意组合，如SECC－P，SECD－N，SECE－O等。

【通常可供规格范围】【产品牌号及标准】【产品的种类及代号】【镀层种类及可供范围】g/m2【推荐的标准镀层重量】g/m2【表面处理种类及特点】/彩色涂层产品【产品牌号及标准】注：代号后加G表示钢窗用牌号,如TSt02G钢窗料按A级T弯供货。

【按用途、涂料种类、涂料结构分类及代号】注：上表面指以钢板交货时，钢板的正表面为上表面，以钢卷交货时，钢板的外表面为上表面。

【通常可供规格范围】镀铝锌钢板基板则由55%的铝，43.5%的锌和1.5%的硅组成的合金涂层，其防腐能力为同等条件的镀锌钢板基板的4-6倍，是用于屋面、外墙面比较理想的材料。

镀铝锌板经实践证明具有下述特点：非凡的耐候性且使用20年以上无须进行维修。

最近对该屋面/墙面系统早期产品的测试结果表明:镀铝锌板在数十年强烈太阳光线照射、暴晒、工业排泄物的侵蚀及温度应力的作用下，主体性能完好无须进行任何维修。

全球超过5亿平方米的工程实例使该镀铝锌板正在得到更多的建筑师和业主的青睐。

卓越的抗侵蚀性能，新颖的设计风格正是这种屋面/墙面系统广为应用的原因。

研究表明: 目前这种屋面系统在大多数情况下期望达到超过30年甚至更长年限的使用寿命，且无须进行主体维修。

1. 彩色镀铝锌钢板的基材为质轻而高强力的钢材。

2. 经连续式热浸处理后，在钢板的两面形成镀铝锌合金层，经20年的不同环境、实地试验证实了在同样环境下，镀铝锌钢板比镀锌钢材耐用四倍以上。

3. 在镀铝锌钢材上涂上一层化学皮膜，在化学皮膜上再涂覆上极耐腐蚀的环氧基树脂底漆，增加防腐蚀功能。

4. 面层覆涂上耐侯性极佳的有色涂覆特殊强化学聚酯，确保镀铝锌钢板能在使用多年后仍能保持自己的原有色彩和光泽，底部则涂上一层浅灰色涂料使钢板更加美观。

冷连轧薄钢板及钢带Q/BQB 402-1999代替Q/BQB 402-97≥0.30～≤0.40＞0.40～≤0.60＞0.60～≤0.80＞0.80～≤1.00＞1.00～≤1.20＞1.20～≤1.60＞1.60～≤2.00＞2.00～≤2.50＞2.50～≤3.0＞3.0～≤3.5±0.025±0.035±0.045±0.05±0.06±0.07±0.08±0.10±0.11±0.14±0.035±0.045±0.05±0.06±0.07±0.08±0.09±0.11±0.12±0.15－±0.05±0.05±0.06±0.07±0.08±0.09±0.11±0.12±0.15±0.04±0.05±0.06±0.07±0.08±0.10±0.12±0.14±0.16±0.17±0.05±0.06±0.07±0.08±0.09±0.11±0.13±0.15±0.17±0.19－±0.07±0.08±0.09±0.10±0.11±0.13±0.15±0.17±0.19/冷轧系列产品【产品牌号及标准】宝钢企业标准相当国外标准说明标准号牌号标准号牌号一般用Q/BQB403Q/BQB402St12SPCCDIN1623JISG3141St12SPCC冰箱等家电外壳、油桶、钢家俱等一般成形加工用。

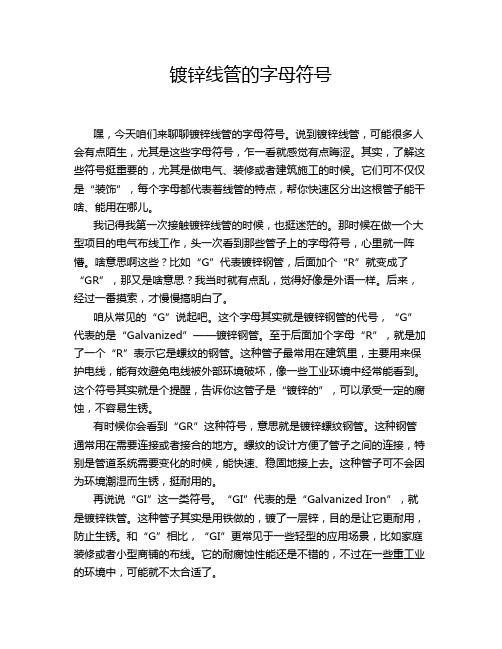

镀锌线管的字母符号嘿，今天咱们来聊聊镀锌线管的字母符号。

说到镀锌线管，可能很多人会有点陌生，尤其是这些字母符号，乍一看就感觉有点晦涩。

其实，了解这些符号挺重要的，尤其是做电气、装修或者建筑施工的时候。

它们可不仅仅是“装饰”，每个字母都代表着线管的特点，帮你快速区分出这根管子能干啥、能用在哪儿。

我记得我第一次接触镀锌线管的时候，也挺迷茫的。

那时候在做一个大型项目的电气布线工作，头一次看到那些管子上的字母符号，心里就一阵懵。

啥意思啊这些？比如“G”代表镀锌钢管，后面加个“R”就变成了“GR”，那又是啥意思？我当时就有点乱，觉得好像是外语一样。

后来，经过一番摸索，才慢慢搞明白了。

咱从常见的“G”说起吧。

这个字母其实就是镀锌钢管的代号，“G”代表的是“Galvanized”——镀锌钢管。

至于后面加个字母“R”，就是加了一个“R”表示它是螺纹的钢管。

这种管子最常用在建筑里，主要用来保护电线，能有效避免电线被外部环境破坏，像一些工业环境中经常能看到。

这个符号其实就是个提醒，告诉你这管子是“镀锌的”，可以承受一定的腐蚀，不容易生锈。

有时候你会看到“GR”这种符号，意思就是镀锌螺纹钢管。

这种钢管通常用在需要连接或者接合的地方。

螺纹的设计方便了管子之间的连接，特别是管道系统需要变化的时候，能快速、稳固地接上去。

这种管子可不会因为环境潮湿而生锈，挺耐用的。

再说说“GI”这一类符号。

“GI”代表的是“Galvanized Iron”，就是镀锌铁管。

这种管子其实是用铁做的，镀了一层锌，目的是让它更耐用，防止生锈。

和“G”相比，“GI”更常见于一些轻型的应用场景，比如家庭装修或者小型商铺的布线。

它的耐腐蚀性能还是不错的，不过在一些重工业的环境中，可能就不太合适了。

咱再聊聊那种带“B”的符号，像“GB”或者“GBC”这种。

它们通常代表的是“镀锌钢管”加上一些特殊处理，比如耐高温或者抗压能力更强。

比如“GB”指的是镀锌钢管，它的外层会特别处理过，能够防止因气候变化或高温环境带来的影响。

碳钢弯头 Carbon Steel Elbow不锈钢弯头 Stainless Steel Elbow高压弯头 High-Pressure Elbow同心异径管 Concentric Reducers偏心异径管 Eccentric Reducers高压异径管 High-pressure Reducers不锈钢等径三通 Stainless Straight Tee碳钢等径三通 Carbon Straight Tee不锈钢等径四通 Stainless Straight Cross高压三通 High-pressure Tee锻制三通 Forged Tee异径接头 Template 管帽 Caps 法兰flange长径和短径弯头 long and short radius elbows同心和偏心异径接头 concentric and eccentric reducers等径和异径三通 straight and reducing outlet tees大小头 CONCENTRIC REDUCER相等的三通Tee Equal等径三通Straight Tee异径三通Reducing Tee等径四通Straight Cross90°短半径弯头90°SS Elbow(SR) U型管Return Bend90°长半径弯头90°SS Elbow (LR)高压厚壁弯头Thickness Elbow盲法兰Blank Flange 弯管Bends翻边stub ends 异径接头reducers 公称通径 nominal diameter外径(mm) outside diameter 中心距至端面的距离center to end理论重量(kg/pcs) approx weight类种description 标准Standard类型Design 材质Material 双丝头 Nipple同心异径短节 SWAGE Nipple活接头 Union PLUG HEX HEAD六角管堵 PLUG HEX HEADSCRD六角螺纹管堵MPT螺纹 RC螺纹螺桩 stud SWAGE (CONC)同心异径短节单承口管箍 Half-Coupling 异径管箍Coupling, Reducing盲板 Blind Flange 带双圈的盲板spectacle blind 偏心的Ecentric 等径直通equal coupling内牙直通 female coupling外牙直通 straight tube with outside90等径弯头 90 equal elbow45等径弯头 45 equal elbow外牙弯头 male elbow内牙弯头 female elbow 等径三通 equal tee异径三通 reducing tee内牙三通female tee外牙三通 male tee 管帽cap拆除:dismantle 结头〔管线的〕：tie-in插盲板：slip spade 盲板：blank接头：fitting 加热器：heater金属缠绕垫片〔带外环〕:SW with outside ring 热轧on site: 管汇manifold3. 对焊管座weldolet 对焊支管台nipolet--短管支管台welding plate flange焊接板式法兰..threaded (THD) 螺纹的.sockolet 承插焊支管台...thredolet 螺纹支管台.3. 短节、双丝头 nipple... nipple 螺纹接头短节SWAGE nipple... 活接头 Union4. 螺纹接套；喷嘴nipper 钳子；拔钉钳...nipple 螺纹接套；喷嘴...noiseabatement measure 减低噪音措施• 1. 弯头支管台elbolet|弯头支管台...elbolet|弯头支管台...elbow|弯头2. 螺纹支管台；弯头管座elastometric lining橡胶内衬...elbolet螺纹支管台；弯头管座3. 斜接支管台Sockolet弯头支管台...elbolet斜接支管台trolet镶入式支管嘴Seamless---无缝的equal-----相等的，同样的Reducers----异径的，不同的blind flange--法兰堵板/盲板法兰盲法兰法兰-FLANGEblind--法兰盖,盲目的HEX==hexagon(六角形;六边形)Head--上端;前端头PLUG—管赌NIPOLET—短管斜支管台支管台NIPPLE—螺纹短节PLUG—丝堵SCD NPT--是符合NPT标准的螺纹C.STL A105 TO AP SPEC 4WPI-MWCF01 分开解释如下C.STL A105 材料标准TO AP SPEC 4WPI-MCCN01 应该符合AP〔air product〕标准4WPI-MCCN01BLE/PSE 大头破口，小头平面SWAGE, CON, BLE/PSE-----异径管短节同心大头破口，小头平面“o-let”=管支台螺纹支管台 threadolet 焊接支管台 weldolet 承插支管台 sockolet弯头支管台 elbolet 斜支管台latrolet 镶入式支管嘴sweeplet 短管支管台npoletPL 平端点，外丝管座承插焊〔SWF〕BV 斜端点对焊FL 法兰连接法兰连接在AutoCAD Plant 3D 中管道与管道元件连接形式有很多方式，详细介绍如下：端码说明链接例如〔匹配〕PL 平端点，外丝管座承插焊〔SWF〕BV 斜端点对焊THDM 外螺纹螺纹连接〔THDF〕THRD丝扣(THREADED) THDF 内螺纹螺纹连接〔THDM〕SW 内丝承插焊承插焊FL 法兰连接法兰连接WF 平头平头法兰链接〔FL〕LAP 搭接环搭接〔PL〕GRV 凹槽连接凹槽连接〔PL〕SO 松套平焊〔PL〕PPL 塑料平面熔焊PSW 内丝塑料管座胶接〔PPL〕LFL 直法兰LLP 直搭接LUG 接线片法兰连接〔FL〕BELL 钟形接头钟形接头和承插焊〔SPIG〕SPIG 承插焊钟形接头和承插焊〔BELL〕TAP 旋塞旋塞〔PL〕异径双承口管箍—reducing couplingCoupling, RED—异径双承口管箍FPT〔缩写〕=Female Pipe Thread=内螺纹管接头lateral tee--斜三通；斜侧三通FORGED--锻造inside THR-Ends—底端内侧螺纹LO TEMP=low temperature 低温。

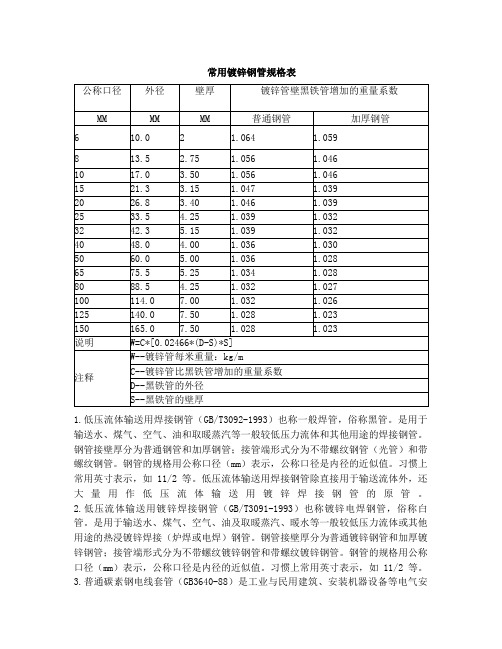

常用镀锌钢管规格表1.低压流体输送用焊接钢管（GB/T3092-1993）也称一般焊管，俗称黑管。

是用于输送水、煤气、空气、油和取暖蒸汽等一般较低压力流体和其他用途的焊接钢管。

钢管接壁厚分为普通钢管和加厚钢管；接管端形式分为不带螺纹钢管（光管）和带螺纹钢管。

钢管的规格用公称口径（mm）表示，公称口径是内径的近似值。

习惯上常用英寸表示，如11/2 等。

低压流体输送用焊接钢管除直接用于输送流体外，还大量用作低压流体输送用镀锌焊接钢管的原管。

2.低压流体输送用镀锌焊接钢管（GB/T3091-1993）也称镀锌电焊钢管，俗称白管。

是用于输送水、煤气、空气、油及取暖蒸汽、暖水等一般较低压力流体或其他用途的热浸镀锌焊接（炉焊或电焊）钢管。

钢管接壁厚分为普通镀锌钢管和加厚镀锌钢管；接管端形式分为不带螺纹镀锌钢管和带螺纹镀锌钢管。

钢管的规格用公称口径（mm）表示，公称口径是内径的近似值。

习惯上常用英寸表示，如11/2 等。

3.普通碳素钢电线套管（GB3640-88）是工业与民用建筑、安装机器设备等电气安装工程中用于保护电线的钢管。

4.直缝电焊钢管（YB242-63）是焊缝与钢管纵向平行的钢管。

通常分为公制电焊钢管、电焊薄壁管、变压器冷却油管等等。

5.承压流体输送用螺旋缝埋弧焊钢管（SY5036-83）是以热轧钢带卷作管坯，经常温螺旋成型，用双面埋弧焊法焊接，用于承压流体输送的螺旋缝钢管。

钢管承压能力强，焊接性能好，经过各种严格的科学检验和测试，使用安全可靠。

钢管口径大，输送效率高，并可节约铺设管线的投资。

主要用于输送石油、天然气的管线。

6.承压流体输送用螺旋缝高频焊钢管（SY5038-83）是以热轧钢带卷作管坯，经常温螺旋成型，采用高频搭接焊法焊接的，用于承压流体输送的螺旋缝高频焊钢管。

钢管承压能力强，塑性好，便于焊接和加工成型；经过各种严格和科学检验和测试，使用安全可靠，钢管口径大，输送效率高，并可节省铺设管线的投资。

美标镀锌标准
美标镀锌标准包括多个方面，具体如下：
1.热镀锌镀层厚度：美国标准下，热镀锌镀层的厚度要求非常严格，通常要求镀
层厚度大于或等于54微米。

此外，对于中型螺栓（如M6～M10）的镀锌厚度也有具体要求，一般在5～8微米之间。

2.钢管镀锌标准：美标对于镀锌钢管的标准要求遵循ASTM A123标准。

这个标
准要求钢管在经过酸洗处理后，必须先进行热浸镀锌，然后进行清洗和涂覆操作。

镀锌钢管的最小涂层厚度是1.8mil（45μm），统计平均涂层厚度为2.0mil（50μm）。

3.消防镀锌钢管标准：美标消防镀锌钢管的长度标准通常是21ft，而厚度标准包
括SCH10, 20, 30, 40, 60, 80, 100, 120, 160等。

这些钢管通常用于各种消防设施和配件的连接。

总的来说，美标镀锌标准对于镀层厚度、钢管镀锌和消防镀锌钢管等方面都有详细的规定，以确保镀锌产品的质量和安全性。

这些标准有助于确保镀锌钢管在各种应用中的耐久性和可靠性。
