综合布线知识点范文综合布线是指将局域网的各种网络设备连接起来并提供稳定和高效的数据传输的技术和方法。
在现代企业和家庭网络中，综合布线是建立可靠和高速网络连接的基础，它不仅影响到网络的性能和可靠性，还关系到日常办公和生活的顺利进行。
综合布线的知识点如下：1.布线系统的组成部分：综合布线系统一般由布线井、线缆、插座、配线架、交换机等组成。
布线井用于集中管理和分配线缆，线缆用于传输信号，插座用于连接设备，配线架用于组织和管理线缆，交换机用于连接网络设备。
2.布线的分类：3.线缆的种类：常见的线缆种类包括双绞线、光纤和同轴电缆等。
双绞线是最常用的线缆类型，可以分为屏蔽双绞线（STP）和无屏蔽双绞线（UTP）。
光纤具有高速、大带宽和抗干扰能力强的优点，适用于长距离传输。
同轴电缆一般用于电视信号的传输。
4.线缆的规格和等级：线缆通常有不同的规格和等级，如Cat 5、Cat 6、Cat 6A等。
这些规格和等级决定了线缆的传输能力和传输距离。
通常情况下，规格越高、等级越好的线缆能够提供更高的传输速度和更远的传输距离。
5.线缆的敷设方式：线缆可以通过不同的敷设方式进行安装，如架空敷设、地下敷设和隧道敷设等。
敷设方式的选择取决于具体的应用场景和建筑环境。
6.线缆的连接方式：线缆的连接方式一般有两种：直接连接和交叉连接。
直接连接适用于将终端设备连接到配线架上，而交叉连接则适用于将不同的配线架或交换机进行连接。
7.布线系统的管理和维护：8.综合布线的标准：综合布线是构建现代化企业和家庭网络的关键技术之一，它对于保持网络的高性能和高可靠性至关重要。
掌握综合布线的知识点，能够有效地规划、设计和维护网络，提供高速、稳定和安全的数据传输服务。
综合布线设计方案书1. 引言综合布线是指为建筑物或办公区域提供全面的通信和网络基础设施的设计和实施。
一个合理的综合布线设计方案能够满足建筑内各种通信和网络需求，并为未来的扩展提供便利。
本文档将介绍一个综合布线设计方案，内容包括设计目标、网络拓扑结构、布线材料和设备选择、安装方法、测试方法等。
2. 设计目标本综合布线设计方案的目标如下：•提供高可靠性的通信和网络服务；•支持未来的扩展和升级；•降低布线成本；•简化维护和管理。
3. 网络拓扑结构根据需求分析和现有环境，本方案采用三层分层结构设计，包括核心层、汇聚层和接入层。
各层的主要功能如下：•核心层：提供高速通信，负责连接不同楼层或区域的汇聚层设备。
•汇聚层：连接接入层设备，负责数据的汇聚和分发。
•接入层：连接终端设备，提供通信和网络服务。
4. 布线材料和设备选择在本方案中，我们选择以下布线材料和设备：•光纤：由于光纤具有高带宽、低延迟且抗干扰能力强的特点，我们将采用光纤作为主干线和水平布线的介质。
•铜缆：为了满足一些低速设备的需求，我们将采用铜缆作为终端设备的接入线。
•网络交换机：我们将选择具有高速转发能力和可靠性的网络交换机。
5. 安装方法在安装综合布线时，需要按照以下步骤进行操作：1.确定布线路径：根据建筑结构和功能区域划分，确定布线路径的走向。
2.布线通道设计：设计合理的布线通道，包括电缆槽、电缆管等。
3.安装电缆：根据布线路径，安装光纤和铜缆，并且保持充分弯曲半径，避免损伤。
4.安装接头盒：在合适的位置安装接头盒，方便后续的维护和管理。
5.进行连接、测试和调试：连接设备和电缆，进行测试和调试，确保布线正常工作。
6. 测试方法为了确保综合布线的质量和可靠性，我们将进行以下测试：1.信号测试：使用专业设备测试信号传输的质量和稳定性，包括传输速度、丢包率等。
2.连接测试：测试各个布线点之间的连接情况，包括连通性、延迟等。
3.电缆测试：使用电缆测试仪对光纤和铜缆进行测试，包括电阻、电容、传输损耗等。
一、选择题1.管槽安装的基本要求不包括_________。
A. 走最短的路由B. 管槽路由与建筑物基线保持一致C. “横平竖直”，弹线定位D. 注意房间内的整体布置2. 管子的切割严禁使用_________。
A.钢锯B. 型材切割机C. 电动切管机D.气割3．暗管管口应光滑，并加有绝缘套管，管口伸出建筑物的部位应在之间。
A. 20～30mmB. 25～50mmC. 30～60mmD. 10～50mm4. 在敷设管道时，应尽量减少弯头，每根管的弯头不应超过，并不应有 S 形弯出现。
A. 2个B. 3个C. 4个D. 5个5. 由于通信电缆的特殊结构，电缆在布放过程中承受的拉力不要超过电缆允许张力的。
A. 60％B. 70％C. 80％D. 90％6. 金属管的连接可以采用_________。
A. 焊接B. 螺纹连接C. 密封胶D. 短套管或带螺纹的管接头7. 安装机柜面板，柜前应留有空间，机柜背面离墙面距离视其型号而定，要便于安装和维护。
A. 0.5mB. 0.6mC. 0.8mD. 1m8. 暗敷金属管时，金属管道应有不小于_________的排水坡度。
A. 0.1％B. 0.2％C. 0.3％D. 0.4％9. 制作光缆牵引头时，利用工具切去一段光缆的外护套，并由一端开始的处环切光缆的外护套 ,然后除去外护套。
A. 0.3mB. 0.4mC. 0.5mD. 0.6m10. 由于通信电缆的特殊结构，电缆在布放过程中承受的拉力不要超过电缆允许张力的80%。
下面关于电缆最大允许拉力值正确的有_________。
A. 1根4对双绞线电缆, 拉力为5kgB. 2根4对双绞线电缆, 拉力为10kgC. 3根4对双绞线电缆, 拉力为15kgD. n根4对双绞线电缆，拉力为(n×4+5)kg11．下列有关双绞线电缆端接的一般要求中，不正确的是_________。
A. 电缆在端接前，必须检查标签颜色和数字的含义，并按顺序端接B. 电缆中间可以有接头存在C. 电缆端接处必须卡接牢靠，接触良好D. 双绞线电缆与连接硬件连接时，应认准线号、线位色标，不得颠倒和错接12．光缆与电缆同管敷设时，应在管道内预设塑料子管。
网络布线要求为了更好的将工程实施完毕，现明确以下的布线要求1. 工程采用的网线是超五类非屏蔽式双绞线，品牌可采用AMP、阿尔卡特、朗讯等品牌，但需要注意目前市面上假线较多，采购过程中应格外小心，最好和供应商签署质量保证协议。
2. 机房到每个包间一根网线，中间不能有接头，不能折死弯，不能被挤压，必须穿PVC套管或铁管，以符合防火规范和防止被老鼠破坏。
3. 每根网线的长度不得超过九十米（理论值100米）。
3. 当网线与强电交叉或平行分布时，网线要与强电保持20公分左右的距离，包间网线出线点和强电插座也应保持20公分，同时要尽量远离可能的干扰设备。
4. 每根网线的两头要用独立的标志标记出来，比如用白色的标签在两头同时标记“A1”，用以表示是一根线的两头，以免以后将几十根网线搞混。
5. 每间包房或管理点的网线从墙角出来之后，不要用RJ45模块，直接放线即可，长度根据现场情况而定，不得小于1.5米。
6. 机房的网线要按交换机的位置留出不得小于4米的余量。
7. 布线的过程当中，不允许将网线折死弯，网线不能有硬伤，布线完毕之后，在装修的过程中，一定要爱护网线，比如将网线捆好，不要踩网线，搬运东西的时候不要砸到网线等等。
8. 网线头按568B的标准制作10. 机房地面应铺设静电地板11．不允许网线线槽内走其他线类（如有线电视，电话等）现场注意事项：气泡墙板，气泡party板：薄膜控板连接气泡式墙板的原则，相同的墙板可以串联在一个控板上的墙板口，但不能墙板和party板混串在一个控板上的墙板口。
所以特别注意当一个房间有3个墙板和一个party板时，该如何布线。
应该3个墙板串在一个口上，party板单独连在另一个墙板口上。
气泡式墙板允许使用一分二RG45头并连触摸墙板，触摸party板：触摸式墙板不允许使用一分二RG45头并连，所以特别注意当一个房间有3个以上的触摸墙板，触摸party板时，安排好这些设备如何串联。

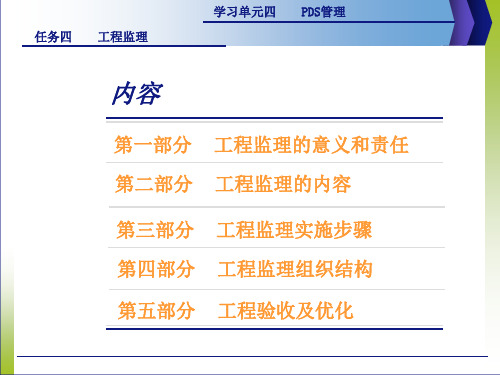

附录：第四部分综合布线GCS工程监理第一节概述为了确保工程建设质量，提高工程建设水平和充分发挥投资效益，1996年建设部颁布了《工程建设监理规定》，此后，各相关行业行政主管部门和地方建设主管部门相继制订了工程建设监理有关的和规定文件，逐步规范化监理工作，使从事工程建设监理的监督实施活动走向遵循守法、诚信、公正、科学的准则，做到有章可循。
综合布线系统(下简称GCS)在智能建筑领域，一般均是纳入弱电系统总包项目中考虑，其工程实施过程也由总监安排弱电监理工程师兼任，只有规模校大，投资超过千万元人民币，且技术要求复杂的单项工程才有可能安排专职GCS工程监理。
对于承担工程监理的监理工程师应该具务专业资质技能和知识，以及相应等级(甲、乙、丙级)岗位证书才能上岗。
通过对已建成和在建的一些智能建筑项目GCS分项工程的调查与不尽如意存在着设计质量低，建设单位对需求期望值过高以及片面听从某此误导等影响，造成投入与应用不相称的后果，特别是工程实施质量低劣和缺乏监督检验等监理程序，有的GCS不能真正达到网络信息传输的基本功能，可见在工程实施的全过程建立和健全工程监理机构是十分重要一环，项目法人可以通过投资标方式择优，选定监理单位。
1.GCS工程建设监理的范围：●大、中型智能建筑楼宇和住宅社区项目●市政、公用工程项目●金融、商贸及文教体育场馆等信息建设项目●工业、交通等信息建设项目2.GCS监理职责受建设单位(业主)委托、参与和协助工程实施过程有关工作，主要是控制工程建设和投资、建设工期和工程质量三大目标进行工程建设合同管理，协调有关单位间的工作关系。
第二节工程监理三项目标控制要点1.工程质量控制GCS工程项目质量要求主要表现为工程合同，设计文件、技术规范规定的质量标准，工程项目控制为保证达到工程合同规定的质量标准而采取的一系列措施手段和方法。
在设计阶段及其前期的质量控制，以审核可行性报告及设计文件图纸为主，审核GCS项目设计是否符合建设单位要求。
在施工阶段驻现场监理，检查是否按图纸施工，并达到合同文件规定的标准。
监理单位受建设单位委托，为保证工程合同规定的质量标准，达到建设单位的需求，并取得良好的投资效益，其控制依据除国家或行业主管部制定的规范、标准外主要是合同文件、设计图纸。
工程项目质量控制按其实施者不同包括：●施工单位方面的质量控制，其特点包括外部的、横向协作的控制●承建的系统集成商方面的质量控制，其特点为内部的自身的控制。
2.工程进度控制工程进度控制是指对GCS项目实施各建设阶段的工作内容(如布线、安装、调试、检验等)工作程序、持续时间和衔接关系等编制计划进度流程表并付诸实施。
在实施过程中经常检查实际进度是否按计划要求进行，对出现的偏差分析原因，采取补救措施或调整、修改原计划，直到工程竣工，交付使用。
工程进度控制与质量控制和投资控制之间有着相互依赖，相互制约的关系；进度加快或提前需要增加投资但工程提前投用则可提高投资效益；进度快又有可能影响工程质量，而质量控制严格，则必须保证施工进度，因此，监理工作面对三个目标应全面系统地加强考虑，与各个实施单位协调处理的关系，把握好GCS布线、安装、调试等各环节的流程与进度，其目的是确保GCS与建筑主体和网络系统流程目标能按质保量地适时实现，确保建设工程工期。
下图为工程目标控制程序，对工程实施进行监督跟踪，通过分析对比，对差异加以分析以便及时采取措施，保证工程进度，施工过程发现不合格的项目，查明原因分清职责，提出和解决办法、限期整改，监理工程师应掌握测试记录、隐藏工程签单等重要依据，务求完全、准确。
3.工程投资控制工程投资控制，一般是指GCS工程建设所需全部费用，包括设备、材料、工器具购置、安装工程费用和其他费用组成，投资控制表现在前期阶段、设计阶段、建设项目发展阶段和建设实施阶段所发生的变化，控制在批准的投资限额以内，并随时纠正发生的偏差，以保证投资目标的实现，GCS 投资目标也会随着主体建筑需求的变化相应作出调整，需要分阶段进行修正，其总的目标仍然是建立在保证质量和进度的基础上合理控制投资限额。
三个阶段投资设置一般为：投资估算------选择设计方案和进行可行性研究的GCS投资控制目标；设计概算-----进行初步设计的GCS投资控制目标；设计预算----施工图设计GCS投资控制目标。
对于工程造价，控制投资始终是工程实施的核心问题，由于工程建设周期长，GCS一般又多在工程后期实施，难免受到公用工程其他专业管线已施工的影响，常常也会发生造价上的变化并受到制约，因此，及时相应调整才能保证工程造价的控制。
此外，由于一些不可预见的因素，如工程量增减、采购价的变化、追加或削减项目等均可能造成各个阶段计价的浮动，监理工程师应协助业主适时地了解这些动态，以便于投资控制，有效地保障项目的投资。
第三节设计阶段的工程监理能否选择一家经验丰富、资信较深的设计单位，将直接影响整个综合布线系统的后续工作，监理工程师在协助建设单位草拟招标文件时，应该在设计资质、设计业绩、服务质量等几个方面协助建设单位对投标单位意见并应具体针对本工程设计人员配置、安排方面也做出相应要求。
目前，国内经建设部认可的具有建筑物智能化系统集成设计资质的设计单位大约有300家左右，但是水平差别较大，所以在发标前，监理工程师应该向建设单位提供一些设计单位的有关信息，以供建设单位有选择性地发标。
设计开标后，监理工程师应该协助建设单位对投标文件进行评议，审查投标单位提交的设计方案，最终协助建设单位选定设计单位。
在设计评标阶段，监理工程师应协助建设单位草拟综合布线工程设计合同文件，等建设单位宣布中标单位后，协助建设单位同设计中标单位尽快签订设计合同书，并严格监督管理设计合同的实施情况。
在设计合同实施阶段，监理工程师应依据设计任务批准书编制设计资金使用计划、设计进度计划和设计质量标准要求，并应与设计单位进行协商，达成一致意见，圆满地贯彻建设单位的建设意图。
在此期间，监理工程师还应该对设计工作进行跟踪检查、阶段性审查应由设完成后，要对设计文件进行全面审查，主要内容包括：1、设计文件的规范性和完整性，技术的先进性、安全性、设计采用的标准是否适宜；2、设计概括及施工图预算的合理性和建设单位投资能力的可行性3、全面审查设计合同的执行情况，核定设计费用。
监理工程师应对设计文件如系统方案，布线方式，配置是否合理，设计深度能否满足施工要求等协助建设单位提出意见。
设计阶段监理工作的重点应为确定工程的价值，在设计之前确定项目投资目标，自设计阶段开始对工程的投资进行宏观控制，一直持续到工程项目的正式动工。
设计阶段的投资控制实施的是否有效，将对项目投资产生重大影响。
同时，设计质量将直接影响整个项目的安全可靠性、适用性，同时对项目的进度、质量产生一定的影响。
第四节施工阶段的工程监理在综合布线施工阶段首先遇到的就是工程施工招标。
监理工程师应当在初步设计会审以后，开始协助建设单位编制综合布线工程施工招标文件。
由于综合布线工程施工的专业性较强，有选择性地向一些信誉较好、技术力量较强的施工单位发出投标邀请函的邀请招标方式逐渐地为众多建设单位所采纳。
标书编制好以后，监理工程师应协助建设单位组织招标、投标、开标、评标的活动。
选定中标单位后，监理工程师要协助建设单位和中标单位签订综合布线工程施工合同。
合同签订后，监理工程师要制定施工总体规划，察看工程项目建设现场，向施工单位办理移交手续，审查施工单位的施工组织设计和施工技术方案，并与建设单位、施工单位协商确定开工日期，下达综合布线施工开工令。
施工前、后各个工序监理工程师正式参与检验和指导工作。
1.工程开工后，首先面临的就是设备器材检验，主要包括以下内容：●抽检本工程所用线缆及连接硬件的规格、参数、质量，并核查器材检验记录。
●检查本工程所用的线缆的规格、型号是否符合设计和合同的要求这；线缆识别标志、出厂合格证、电气性能检验报告是否齐全，并组织进行电缆电气性能抽样测试、绝缘电阻测试，做好记录，严禁不合格产品进入现场。
●检查承包商的质量保证体系和安全保证体系；检查承包商的保险与担保。
●审查承包商提交的细部施工图。
2.在线缆布放前应做一些检查，主要的工作包括以下内容：●线缆布放前，检查各种型材、管材和铁件的材质、规格、型号是否符合设计文件的要求，其表面是否完好无损。
●检查各线槽、管道、孔洞的位置、数量、尺寸是否与设计文件一致；抽查各种管道口的处理情况是否符合要求，引线、拉线是否到位。

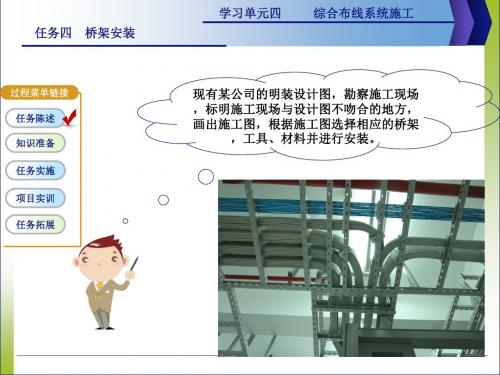

●检查各种电缆桥架的安装高度、距顶棚或其它障碍物的距离是否符合规范要求；检查线槽在吊顶内安装时，开启面的净空距离是否符合规范要求。
●检查各种地面线槽交叉、转弯处的拉线盒，以及因线槽长度太长而安装的拉线盒与地面是否平齐，是否采取防水措施；检查各种预埋暗管的转弯角度及其个数和暗线箱的设置情况；检查暗管转弯的曲率半径是否满足施工规范要求；检查暗管管口是否有绝缘套管，管口伸出部位的长度是否满足要求。
●当桥架或线槽水平敷设计时，支撑间距是否符合规范要求，垂直敷设时固定在建筑物上的间距是否符合规范要求；当得用公用立柱(作为吊顶支撑柱时)布放线缆时，检查立柱支撑点是否适当，支撑是否牢固。
3.检查工作完成后，线缆敷设的工作开始，主要注意以下几个方面：●检查各种缆线布放是否平直，路由、位置是否与设计相一致；抽查线缆起始、终端位置的标签是否齐全、清晰、正确。
●检查电源线、信号电缆、对绞电缆、光缆以及建筑物其它布线系统的缆线分离布放情况，其最小间距是否满足规范要求。
●检查缆线在交接间、设备间、工作区的预留长度是否满足设计要求和规范要求，检查光缆在设备端的预留长度是否满足要求；检查大对数电缆、光缆的弯曲半径是否规范要求，在施工过程中其弯曲半径是否满足要求。
●在缆线布放过程中，检查吊挂缆线的支点间距、牵引端头是否符合要求；水平线槽布线时，检查缆线在进出线槽部位、转弯处是否帮扎固定；垂直线槽布线时，检查缆线间隔是否满足规范要求。
●线槽、吊顶支撑柱布线时，检查线缆的分束帮扎情况及线槽占空比是否满足规范要求；在钢管、线槽布线时，严禁线缆出现中间接头。
4.设备安装主要的质量监理要点如下：●监理工程师应检查机柜、机架底座位置与成端电缆上线孔是否对应，如偏差较大，应通知承包商进行矫正；检查跳线是否平直、整齐。
●监理工程师应检查机柜、机架各直列上下两端的垂直度，如偏差超过3mm ,应通知承包商进行矫正；检查机柜、机架的底座水平度，如果其水平误差每平米大于2mm，也应通知承包商进行矫正；检查机柜、机架的各种标志是否齐全、完整。
●检查总配线架是否按照设计或规范要求进行抗震加固；检查其防雷接地装置是否符合设计或规范要求，电气连接是否良好。
●5.缆线终接是综合布线施工的一个比较重要的阶段，这一阶段的工作的好坏，将直接影响整个系统的工程质量，所以缆线终接的一般质量监理要点如下：●在缆线终接前，监理工程师应抽查缆线的标签和颜色是否相对应，检查无误后，方可按顺序终接。
