1.综合布线系统的概念及应用场合
综合布线系统是指将各类通信数据线缆（如电视线、电话线、电视线等）和网络设备（如交换机、路由器、服务器等）连接在一起，通过一组标准化的接口和配线方式，建立一个高效的通信网络。
综合布线系统的应用场合非常广泛，主要包括以下几个方面：
1. 商业办公楼：商业办公楼通常有大量的办公设备，如电脑、打印机、电话等。
综合布线系统可以将这些设备连接起来，实现互联互通，提高办公效率。
2. 数据中心：数据中心是存储和处理大量数据的地方，需要高速、稳定的网络连接。
综合布线系统可以提供高带宽、低延迟的网络连接，确保数据中心的正常运行。
3. 酒店和会议中心：酒店和会议中心通常需要提供高速的网络服务，以满足客人和会议参与者对互联网的需求。
综合布线系统可以覆盖整个建筑，提供快速、稳定的网络连接。
4. 学校和大学：学校和大学需要连接大量的教学设备和学生个人电脑，以支持教学和学习活动。
综合布线系统可以提供稳定、可靠的网络连接，方便教学和学习。
5. 医院：医院内有大量的医疗设备和信息系统需要互联网连接。
综合布线系统可以提供稳定、高速的网络连接，提高医疗服务的效率和质量。
总之，综合布线系统的应用场合涵盖了各个行业和领域，可以实现设备的互联互通，提高工作效率和生活品质。
综合布线基础知识综合布线是指在建筑物内部，通过电缆系统将各种信息传输设备连接起来，实现数据、语音、视频等信息的传输和共享。
综合布线作为现代建筑物的基础设施之一，扮演着至关重要的角色。
本文将从综合布线的定义、分类、组成部分以及设计原则等方面进行详细介绍。
一、综合布线的定义综合布线是一种基础设施技术，用于在建筑物内部实现各种信息传输设备之间的连接和通信。
它可以同时传输数据、语音、视频等各种信号，为建筑物内部提供高效、稳定的信息传输通道。
二、综合布线的分类根据应用环境的不同，综合布线可以分为以下几类：1. 局域网布线（LAN）：用于建筑物内部的数据通信，包括办公室、学校、医院等场所的计算机网络。
2. 电话布线（Telecom）：用于传输语音信号，包括电话线路、传真设备等。
3. 电视布线（TV）：用于传输视频信号，包括电视信号、监控摄像头等。
4. 控制布线（Control）：用于传输控制信号，包括自动化设备、楼宇管理系统等。
三、综合布线的组成部分综合布线系统主要由以下几个组成部分构成：1. 传输介质：综合布线系统常用的传输介质包括双绞线、光纤、同轴电缆等。
不同的传输介质具有不同的传输性能和传输距离，根据实际需求选择合适的传输介质。
2. 连接硬件：综合布线系统的连接硬件包括插座、连接器、面板等。
它们负责将传输介质与终端设备连接起来，确保信号的传输质量和稳定性。
3. 终端设备：综合布线系统的终端设备包括计算机、电话、电视、监控摄像头等。
它们通过连接硬件与综合布线系统相连，实现信息的接收和发送。
四、综合布线的设计原则在进行综合布线设计时，需要遵循以下几个原则：1. 标准化：综合布线系统的设计应符合相关的国际或行业标准，确保系统的互操作性和兼容性。
2. 可扩展性：综合布线系统的设计应具备一定的扩展性，能够满足未来的信息传输需求。
3. 安全性：综合布线系统的设计应考虑信息的安全性，采取相应的安全措施，防止信息泄露和非法访问。
最全综合布线系统知识（图文）综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。
通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连的综合布线。
它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。
综合布线系统可划分成六个部分，其中三个子系统：配线（水平）子系统；干线（垂直）子系统；建筑群子系统；外加三个部分：工作区、设备间、管理。
工作区子系统工作区子系统由终端设备连接到信息插座之间的设备组成。
包括：信息插座、插座盒、连接跳线和适配器组成。
水平区子系统水平区子系统应由工作区用的信息插座，楼层分配线设备至信息插座的水平电缆、楼层配线设备和跳线等组成。
水平子系统根据整个综合布线系统的要求，应在二级交接间、交接间或设备间的配线设备上进行连接，以构成电话、数据、电视系统和监视系统，并方便地进行管理。
管理子系统管理子系统设置在楼层分配线设备的房间内。
管理间子系统应由交接间的配线设备，输入/输出设备等组成，也可应用于设备间子系统中。
管理子系统应采用单点管理双交接。
垂直干线子系统通常是由主设备间（如计算机房、程控交换机房）提供建筑中最重要的铜线或光纤线主干线路，是整个大楼的信息交通枢纽。
一般它提供位于不同楼层的设备间和布线框间的多条联接路径，也可连接单层楼的大片地区。
设备间子系统设备间是在每一幢大楼的适当地点设置进线设备，进行网络管理以及管理人员值班的场所。
设备间子系统应由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。
建筑群子系统建筑群子系统将一栋建筑的线缆延伸到建筑群内的其它建筑的通信设备和设施。
它包括铜线、光纤、以及防止其它建筑的电缆的浪涌电压进入本建筑的保护设备。
常用名词1、应用系统：应采用某种方式传输信息的系统，这个系统能在综合布线上正常运行。
2、线缆：线缆是指与信息技术设备相连的电缆、光缆及各种软电缆。
目录综合布线系统 (1)1系统的概述 (1)2设计施工依据和规范 (1)3设计方案选型 (2)3.1信息模块 (2)3.2面板 (2)3.3六类UTP电缆 (2)3.4室内多模光缆 (2)3.5室内语音主干电缆 (3)3.6数据配线架 (3)3.7数据跳线 (3)3.8主干配线架 (3)4设计方案说明 (3)5系统的组成 (5)6方案说明 (6)6.1工作区子系统 (6)6.2水平区子系统 (6)6.3管理子系统 (6)6.4垂直干线子系统 (7)6.5设备间子系统 (7)综合布线系统1系统的概述综合布线系统（Premises Distributed System 简称PDS）是建筑物或建筑群内的信息传输系统，是弱电系统数据和语音传递的基本通道。
它使语音和数据通信设备、交换机设备、信息管理系统彼此相连，也使这些设备与外部通信网络相连接。
综合布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件。
本综合布线系统包括数据、语音、图像、综合控制等设备需要的一般性配线。
本综合布线系统做到标准化，包括各种线缆、插接件、转接设备、适配器、检测设备及各种施工工具等，使本综合布线系统更加开放、方便使用与管理、集成度更高。
在三亚海棠湾万丽度假酒店弱电工程系统中综合布线系统主要实现数据与语音的通信，满足酒店计算机局域网VLAN划分和程控交换机PBX（或CENTREX虚拟交换网）的需求。
计算机与网络设备相连，电话机和传真机与电话总机相连。
本综合布线系统遵循系统的物理拓扑结构，采用星型的结构化布线方法，数据与电话的布线结构相一致，一个节点的改变不会影响其它节点的工作。
本方案依据招标文件的技术要求进行编写，系统设计完全响应招标文件条款。
2设计施工依据和规范本综合布线系统主要设计施工依据和规范如下：《智能建筑设计标准》（GB/T50314-2006）《综合布线系统工程设计规范》（GB/T 50311-2007）《综合布线系统工程验收规范》（GB/T 50312-2007）《信息技术用户建筑群的通用布缆》GB/T 18233-2008《商务建筑物电信布线标准》ANSI/TIA/EIA 568-B《建筑物电子信息系统防雷技术规范》（GB50343-2004）《综合交换机技术规范》（YD/T1123-2001）《电子计算机机房设计规范》（GB/50174-1993）3设计方案选型在本次综合布线系统设计中，我司选用国际知名品牌：百通布线产品，本产品技术成熟、性能稳定、具有良好的市场信誉等，并具有国内国际大量的知名工程案例，百通布线市场占有率高，百通布线产品是我们独一无二的选择。

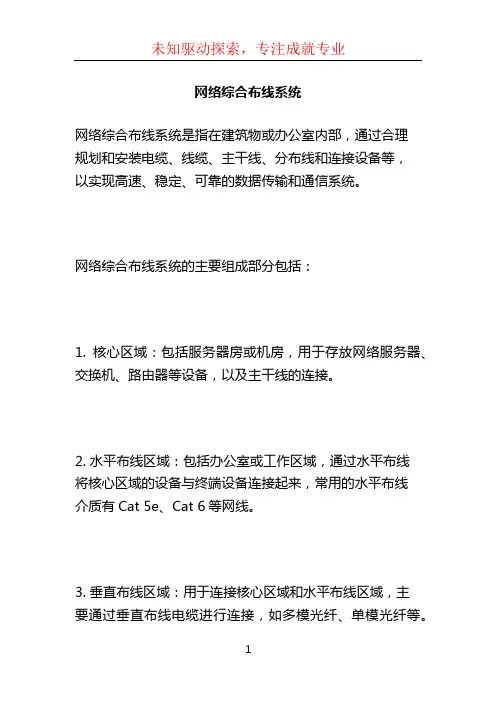

网络综合布线系统
网络综合布线系统是指在建筑物或办公室内部，通过合理
规划和安装电缆、线缆、主干线、分布线和连接设备等，
以实现高速、稳定、可靠的数据传输和通信系统。
网络综合布线系统的主要组成部分包括：
1. 核心区域：包括服务器房或机房，用于存放网络服务器、交换机、路由器等设备，以及主干线的连接。
2. 水平布线区域：包括办公室或工作区域，通过水平布线
将核心区域的设备与终端设备连接起来，常用的水平布线
介质有Cat 5e、Cat 6等网线。
3. 垂直布线区域：用于连接核心区域和水平布线区域，主
要通过垂直布线电缆进行连接，如多模光纤、单模光纤等。
4. 终端设备：包括个人电脑、电话、摄像头等设备，并通过水平布线连接到网络系统。
5. 配线架：用于管理电缆和线缆的终端接口，便于布线和维护。
通过网络综合布线系统，可以实现各种设备之间的高速数据传输和通信，提高工作效率和信息安全性。
同时，这种系统也具有良好的扩展性，可以根据需求增加或调整网络设备和线缆的连接。
第四章综合布线系统一、系统概述综合布线与计算机网络系统是智能建筑通讯自动化系统的一个重要组成部分，是建筑物实现内部通讯及外部通讯的信息通路，是数据、信息交换与处理的重要环节。
建筑物内部与外部信息（数据信息、语音信息、闭路电视信息等）的交流与交换，需通过线缆组成的布线系统来实现。
综合布线系统主要有电话程控交换机、网络交换机、RJ45配线架、电话配线架、底盒和面板、语音模块、数据模块等部件组成。
主要完成对语音、数据线路的铺设、测试以及有关参数的设置等。
二、系统框图图4-1 综合布线系统系统框图三、主要模块及安装1．电话程控交换机将电话程控交换机放置在网络机柜的矩阵主机上面。
2．以太网交换机.将以太网交换机固定到网络机柜内的下方合适位置。
3．RJ45配线架和电话配线架将配线架固定到网络机柜内的以太网交换机的下方合适位置，它们的安装方式相同。
4．底盒和模块的安装将底盒固定到网孔板上，并将模块固定到底盒的面板上，安装时要注意安装方向，避免安装后无法正常连接水晶头。
四、系统接线1．RJ45 配线架的接线在RJ45 配线架背面放置标示后，参考T568B标准，颜色对应打线，左边为花色，右边为纯色，如下图所示：图4-2RJ45配线架卡线2．110 100对配线架的接线（1）先将从程控交换机出来的电话线全部对应地卡进网络机柜内110 100对配线架的卡槽内，接着手持连接模块，使连接模块上面的灰色标识向下，对准卡槽使劲插入，并使用5对打线工具将其固定到110电话配线架上面。
（2）使用打线工具切断多余的导线。
（3）剥去电话线的绝缘胶皮，并将电话线按照红、绿颜色分别卡在连接模块的色标两边。
（4）手持打线钳，将卡刀（有刀刃口的一端朝外）一端插入已插好线的接线模块的卡槽内，用力往下压打线钳的另一端，当听到“卡”的一声，则表示已将线卡入接线块的卡槽内；使用相同的办法将其他线缆卡接到连接模块的卡槽内。
3．模块的接线（1）手持压线钳（有双刀刃的面靠内；单刀刃的面靠外），将超五类线从压线钳的双刀刃面伸到单刀刃面，并向内按下压线钳的两手柄，剥取一端超五类线的绝缘外套约30mm长（注意，该操作过程中容易造成导线被误切断）；（2）取一根剥除绝缘胶皮的线，按照信息模块上标识（B类线标准）的颜色，放入对应信息模块5或信息模块6接线块的卡槽内；（3）手持打线钳，将卡刀（有刀刃口的一端朝外）一端插入已插好线的信息模块接线块的卡槽内，用力往下压打线钳的另一端，当听到“卡”的一声，则表示已将线卡入接线块的卡槽内；（4）用步骤1）～3）的同样方法，将超五类线的另外7根线卡入信息模块接线块的卡槽内。
