CMOS图像传感器原理及应用

cmos图像传感器原理CMOS图像传感器原理。

CMOS图像传感器是一种集成了图像传感器和信号处理电路的器件，它是数字摄像头和手机摄像头中最常用的一种传感器。

CMOS图像传感器具有低功耗、集成度高、成本低等优点，因此在数字摄像头、手机摄像头、监控摄像头等领域得到了广泛应用。

CMOS图像传感器的工作原理主要包括光电转换、信号放大和数字输出三个步骤。

首先，当光线照射到CMOS图像传感器上时，光子被转换成电子，并被储存在每个像素的电容中。

然后，通过信号放大电路将电荷信号转换成电压信号，并进行放大处理。

最后，经过A/D转换器将模拟信号转换成数字信号，输出给后续的图像处理电路。

CMOS图像传感器的核心部件是像素阵列，它由许多个像素单元组成。

每个像素单元包括光电转换器、信号放大器和采样保持电路。

当光线照射到像素阵列上时，每个像素单元都会产生对应的电荷信号，然后通过列选择线和行选择线的控制，将信号读取出来，并传输给信号放大电路进行放大处理。

CMOS图像传感器的优势在于集成度高、功耗低、成本低、易于制造等特点。

与传统的CCD图像传感器相比，CMOS图像传感器不需要额外的模拟信号处理电路，因此在集成度上有很大的优势。

另外，CMOS图像传感器的功耗较低，适合于移动设备和便携式设备的应用。

此外，CMOS图像传感器的制造工艺相对简单，成本较低，可以大规模生产，满足市场需求。

在实际应用中，CMOS图像传感器不仅应用于数字摄像头和手机摄像头中，还广泛应用于医疗影像、工业检测、安防监控等领域。

随着科技的不断进步，CMOS图像传感器的分辨率、灵敏度和集成度将会不断提高，为各种应用领域带来更加优质的图像传感器解决方案。

总的来说，CMOS图像传感器作为一种集成度高、功耗低、成本低的图像传感器，具有广泛的应用前景。

随着技术的不断进步，它将会在数字摄像头、手机摄像头、医疗影像、工业检测、安防监控等领域发挥越来越重要的作用。

ＣＭＯＳ图像传感器1. CMOS 图像传感器ＣＭＯＳ图像传感器于８０年代发明以来，由于当时CMOS工艺制程的技术不高，以致于传感器在应用中的杂讯较大，商品化进程一直较慢。

时至今日，CMOS 传感器的应用范围也开始非常的广泛，包括数码相机、PC Camera、影像电话、第三代手机、视讯会议、智能型保全系统、汽车倒车雷达、玩具，以及工业、医疗等用途。

在低档产品方面，其画质质量已接近低档CCD的解析度，相关业者希望用CMOS器件取代CCD的努力正在逐渐明朗。

CMOS传感器有可细分为：被动式像素传感器CMOS与主动式像素传感器CMOS。

CMOS图像传感器是多媒体产品中不可或缺的重要器件之一，也是数码相机、监控设备、图像采集设备中的核心器件。

CMOS的全称是Complementary Metal-Oxide Semiconductor，有"互补金属氧化物半导体"的意思。

随着数码相机、手机相机的兴起以及对图像质量要求的不断提高，更加突显了图像传感器的重要作用。

2. CMOS图像传感器的工作原理CMOS采用感光元件作为影像捕获的基本手段，感光元件的核心都是一个感光二极管，该二极管在接受光线照射之后能够产生输出电流，而电流的强度则与光照的强度对应但在周边组成上。

CMOS感光元件的构成就比较复杂，除处于核心地位的感光二极管之外，它还包括放大器与模数转换电路，每个像点的构成为一个感光二极管和三颗晶体管，而感光二极管占据的面积只是整个元件的一小部分，造成CMOS传感器的开口率远低（开口率：有效感光区域与整个感光元件的面积比值）；这样CMOS感光元件所能捕捉到的光信号明显小于，灵敏度较低；体现在输出结果上，就是CMOS传感器捕捉到的图像内容不太丰富，图像细节丢失情况严重且噪声明显，这也是早期CMOS传感器只能用于低端场合的一大原因。

CMOS开口率低造成的另一个麻烦在于，随着它的像素点密度的提高，感光元件的比重面积将因此缩小，而CMOS开口率太低，有效感光区域小得可怜，图像细节丢失情况会愈为严重。

1.图像传感器的历史——从真空摄像管到CCD/CMOS图像传感器1.1 图像传感器的诞生在图像传感器出现前，胶片是唯一记录保存图像的工具，而胶片所保存的图像在远距离传输以及后期处理方面存在着难以逾越的障碍。

而图像传感器的目的是将拍摄的图像转化为电信号进行远距离传输、保存以及数字化保存和后期处理。

那么图像传感器又是何时出现在人们生活中的呢？最早登场的是1923年由V.K.兹沃雷金发明的光电摄像管，它是利用在真空中可自由操作电子运动的性质制作的。

如图1.1所示，在真空管中放置的云母板上面涂抹具有光电效应的铯（Cs），光线通过镜头在云母板上成像，此处产生的电荷，经等死放出的电子书进行扫描，取出信号电流。

此后，一个又一个的改良感光度的摄像管被发明，如超正析摄像管（1946年），光导摄像管，硒砷碲摄像管，雪崩倍增靶（HARP）摄像管等，逐渐担任产生电视图像的角色。

从原理可知，摄像管无法做到接通电源后立即工作，且工作电压高，功耗大，因燃烧寿命短等缺点。

在以后的日子里，摄像管会被固态图像传感器取代。

1.2 固态图像传感器（Solid-State Image Sensor）用于晶体管或者IC得Si（硅）等半导体材料，具有将接受的光转换成电的光电变换性质。

如果把单片IC基台的硅基板作为摄影面，并有规则的排列光电二极管（photodiode），然后依次将光电二极管的光电流以某种方式取出，则此基板具有了图像传感器的功能。

最早可以产生图像，以像素平面排列的固态图像传感器，其构造与目前的CCD不同。

例如发表于1966年的光敏晶体管平面排列的图像传感器；1967年发表了将光电二极管以平面矩阵排列，利用扫描脉冲与MOS晶体管，以XY地址方式取出信号的方法。

这种方法虽然实现了实用化，但在与CCD的竞争中失败，成为后来的CMOS传感器的原型。

1.3 CCD图像传感器1969年，CCD（Charge Coupled Device,电荷耦合器件）由美国贝尔实验室的维拉·博伊尔（Willard. S. Boyle）与乔治·史密斯（George. E. Smith）所发明，两位发明者也因此获得了2009年诺贝尔新物理学奖。

图像传感器的原理和应用1. 图像传感器的简介图像传感器是一种将光信号转化为电信号的设备，广泛应用于数码相机、智能手机、监控摄像头等设备中。

图像传感器的原理是基于光电效应，通过感光元件将光信号转化为电荷或电压信号，进而生成数字图像。

2. 图像传感器的工作原理图像传感器主要由感光元件、信号放大电路、ADC（模数转换器）等组成。

下面是图像传感器的工作原理的详细解释：2.1 感光元件感光元件是图像传感器的核心部分，主要有两种类型：CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体）。

两者的原理稍有不同：•CCD：CCD感光元件是由一系列光敏二极管组成的阵列，每个光敏二极管负责感受一个像素点的光信号，并将其转化为电荷信号，然后通过移位寄存器的方式将信号逐行传输至信号放大电路。

•CMOS：CMOS感光元件是通过将每个像素点与一个放大器结合在一起实现的。

每个像素点都有自己的放大器和ADC，可以独立处理光信号并将其转化为电压信号。

CMOS感光元件相比于CCD更加集成化，具有低功耗和快速读出等优势。

2.2 信号放大电路信号放大电路主要用于放大感光元件输出的电荷或电压信号，以增强信号的强度。

放大后的信号用于提供给ADC进行模数转换。

2.3 ADC（模数转换器）ADC是将模拟信号转化为数字信号的关键部件。

感光元件的输出信号是模拟信号，需要通过ADC转换为数字信号以供后续使用或存储。

ADC的精度对图像质量有着重要的影响。

3. 图像传感器的应用图像传感器已经广泛应用于各个领域，下面列举了几个常见的应用场景：3.1 数码相机数码相机是最常见的图像传感器应用之一。

图像传感器通过感受光信号并转化为数字信号，进而生成数码照片。

现代数码相机普遍采用CMOS感光元件，可以实现高分辨率、高速连拍等功能。

3.2 智能手机智能手机中的主摄像头和前置摄像头都采用了图像传感器。

图像传感器的高感光度和高分辨率可以提供出色的拍照和摄像体验，使得智能手机成为了人们日常拍照的主要设备之一。

简述cmos图像传感器的工作原理及应用CMOS图像传感器是一种用于转换光信号为电子信号的器件，可以将光学图像转换成数字图像，其工作原理是基于光电效应和集成电路技术。

CMOS图像传感器由图像传感单元阵列和信号处理单元组成。

图像传感单元阵列由大量的光敏单元组成，每个光敏单元具有一个光感受器和一个电荷积累器，用于将光信号转换为电荷，并对图像进行采样。

每个光敏单元相邻之间通过衬底电位的设置实现光电转换效应。

信号处理单元负责将电荷转换为电压、放大、采样和数字化。

CMOS图像传感器的工作原理如下：当光照射到光敏单元上时，光敏单元中的光感受器将光信号转化为电荷。

电荷通过电场的作用从光感受器向电荷积累器偏移，并在电荷积累器中积累。

一旦接收到光信号并完成电荷积累后，将在传感器的特定位置产生电压信号。

然后，信号处理单元会将电荷转换为电压，并对图像进行放大、采样和数字化处理。

最后，图像传感器将数字图像通过数据接口发送给外部设备。

CMOS图像传感器具有以下几个优点：1. 集成度高：CMOS图像传感器可以集成在单个芯片上，因此可以实现小尺寸和轻量化，适合于集成在各种移动设备中。

2. 低功耗：CMOS图像传感器的功耗相对较低，可以延长设备的电池寿命。

3. 成本低：相比于传统的CCD图像传感器，CMOS图像传感器的制造工艺更简单，成本更低。

4. 高速读取：CMOS图像传感器可以实现高速连续拍摄，适用于高速摄影和视频录制等应用。

5. 可编程性强：CMOS图像传感器的信号处理单元可以通过软件配置进行调整和优化，实现更灵活的图像处理。

CMOS图像传感器在各个领域都有广泛的应用，包括但不限于以下几个方面：1. 摄像头和视频监控：CMOS图像传感器可以应用于手机摄像头、数码相机、安防摄像头等领域，实现图像和视频的捕捉和处理。

2. 机器视觉和工业自动化：CMOS图像传感器可以应用于机器视觉系统中，用于图像的识别、测量和检测，广泛应用于工业自动化、智能制造等领域。

CMOS图像传感器在医学成像中的应用研究摘要：CMOS图像传感器是一种重要的光电转换器件，在医学成像领域具有广泛的应用。

本文旨在探讨CMOS图像传感器在医学成像中的应用现状和发展趋势。

首先，介绍了CMOS传感器的基本原理和特点。

然后，详细讨论了CMOS图像传感器在医学成像领域的应用，包括内窥镜、放射性成像和超声成像等。

最后，分析了CMOS图像传感器在医学成像中的挑战和未来的发展方向。

1. 引言医学成像技术在疾病诊断和治疗中有着重要的作用。

CMOS图像传感器由于其高集成度、低功耗和小尺寸等特点，逐渐取代了传统的CCD图像传感器，成为医学成像领域的重要组成部分。

本文将围绕CMOS图像传感器的原理、应用和未来发展进行研究。

2. CMOS图像传感器的基本原理和特点CMOS图像传感器是一种基于互补式金属氧化物半导体（CMOS）技术制造的光电转换器件。

与CCD传感器相比，CMOS传感器具有以下优点：低功耗、高集成度、小尺寸、灵敏度高和成本低等。

CMOS图像传感器是由光电二极管阵列、信号读出电路和图像处理电路等组成。

3. CMOS图像传感器在内窥镜中的应用内窥镜是一种用于观察和诊断人体内腔器官的医疗设备。

CMOS图像传感器因其小尺寸和低功耗等特点，成为内窥镜领域的理想选择。

通过将CMOS图像传感器与光学透镜组件相结合，可以实现对人体内部器官的高清晰度成像。

此外，CMOS图像传感器还可以提供实时图像传输和便携式设备的设计，为医生提供了更多的便利。

4. CMOS图像传感器在放射性成像中的应用放射性成像是一种利用放射性核素来观察生物体内部功能和结构的技术。

CMOS图像传感器用于放射性成像可以提供更高的灵敏度和空间分辨率。

通过与放射性核素结合，CMOS传感器可以实现放射性成像的定位和跟踪，为疾病的早期诊断和治疗提供了重要的支持。

5. CMOS图像传感器在超声成像中的应用超声成像是一种使用超声波探测器观察和诊断人体内部结构的无创检测技术。

简述CMOS图像传感器的工作原理及应用1. 工作原理CMOS图像传感器（CMOS Image Sensor）作为一种常见的图像采集装置，在各种电子设备中被广泛应用。

它的工作原理主要包括以下几个步骤：1.1 光电转换当光线照射到CMOS图像传感器上时，光子会与图像传感器中的感光单元发生相互作用。

每个感光单元由一个光电二极管和一个储存电荷的电容器组成。

光电二极管的特殊结构使得它能够将光子转化为电荷。

1.2 电荷收集当感光单元吸收到光子后，光电二极管中的电子将被释放出来并存储在电容器中。

这个过程称为电荷收集。

光线越强，释放的电子就越多，储存在电容器中的电荷也就越多。

1.3 信号放大和采集为了确保图像的准确性和清晰度，接下来对储存的电荷进行放大和采集。

在CMOS图像传感器中，每个感光单元都有相应的输出线路，将电荷转化为电压信号，并经过放大电路进行信号放大。

1.4 数字转换放大后的模拟信号需要经过模数转换器（ADC）进行转换，将模拟信号转化为数字信号。

数字信号可以直接处理、存储和传输。

1.5 数据处理经过数字转换后，图像数据可以进行相关处理，如去噪、增强、压缩等。

处理后的图像可以输出到显示屏、存储设备或其他外部设备进行应用。

2. 应用2.1 摄像头CMOS图像传感器在摄像头中得到了广泛应用。

由于其低功耗、高集成度和成本效益等特点，CMOS图像传感器取代了传统的CCD图像传感器，成为主流的图像采集技术。

摄像头的应用领域包括智能手机、监控摄像机、数码相机等。

2.2 自动驾驶CMOS图像传感器在自动驾驶系统中发挥着重要的作用。

它可以捕捉到路面上的图像信息，识别道路标志、车辆、行人等障碍物，并将这些数据传输给自动驾驶系统进行处理和决策，从而实现自动驾驶功能。

2.3 医学影像在医学影像领域，CMOS图像传感器可以用于X光成像、透视成像和内窥镜等诊断设备中。

它可以高效地捕捉和记录患者的影像信息，帮助医生进行疾病的诊断和治疗。

ccdcmosCCD和CMOS是两种常见的数字图像传感器技术。

它们广泛应用于相机、摄像机、手机等设备中。

本文将介绍CCD和CMOS的基本原理、特点以及它们在图像传感器领域的应用。

CCD是英文Charge-Coupled Device的缩写，中文名为电荷耦合器件。

它是一种基于电荷耦合技术的图像传感器。

CCD是由一系列电荷耦合器件阵列组成的。

当光线通过镜头进入CCD，光子会在感光元件上产生电荷。

然后，这些电荷会被传递到一组容量耦合的电极中，最后被转换为电压信号。

相比之下，CMOS是英文Complementary Metal-Oxide-Semiconductor的缩写，中文名为互补金属氧化物半导体。

CMOS 图像传感器是基于互补金属氧化物半导体技术制造的。

与CCD不同，CMOS图像传感器的每个像素都包含了一个光敏元件、一个转换器和一个存储单元。

每个像素都可以单独处理和控制电荷转换，从而实现图像的获取和处理。

CCD和CMOS有各自的特点和优势。

首先，CCD具有较高的图像质量和较低的噪声水平。

它适用于需要高质量图像的应用，如专业摄影和科学测量。

其次，CCD在低光条件下表现出色，具有较高的灵敏度和动态范围。

此外，CCD还具有较低的功耗和较高的稳定性，使其在一些特殊应用中非常受欢迎。

CMOS则更适用于低成本、低功耗和大规模集成的应用。

CMOS图像传感器的制造成本较低，因为它可以与通用半导体工艺一起制造，而不需要专门的工艺。

此外，CMOS图像传感器的功耗较低，适合用于电池供电的设备。

另外，CMOS还具有很好的集成度，可以将图像传感器和其他功能集成到同一芯片上。

CCD和CMOS在图像传感器领域广泛应用。

在相机中，CCD和CMOS都可用于捕捉高质量的静态图像。

然而，随着技术的不断进步，CMOS图像传感器在相机市场中占据着主导地位，因为它具有更高的性能和更低的制造成本。

在摄像机中，CCD与CMOS则各有优势。

CCD适用于需要高质量视频和低噪声水平的应用，如安防监控和高端摄像机。

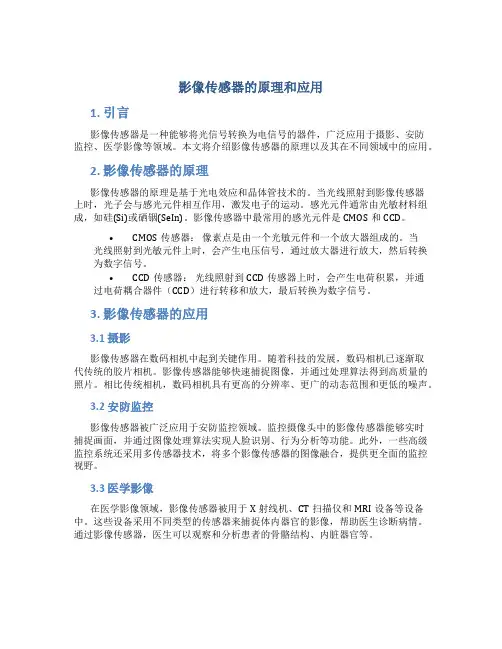

影像传感器的原理和应用1. 引言影像传感器是一种能够将光信号转换为电信号的器件，广泛应用于摄影、安防监控、医学影像等领域。

本文将介绍影像传感器的原理以及其在不同领域中的应用。

2. 影像传感器的原理影像传感器的原理是基于光电效应和晶体管技术的。

当光线照射到影像传感器上时，光子会与感光元件相互作用，激发电子的运动。

感光元件通常由光敏材料组成，如硅(Si)或硒铟(SeIn)。

影像传感器中最常用的感光元件是CMOS和CCD。

•CMOS传感器：像素点是由一个光敏元件和一个放大器组成的。

当光线照射到光敏元件上时，会产生电压信号，通过放大器进行放大，然后转换为数字信号。

•CCD传感器：光线照射到CCD传感器上时，会产生电荷积累，并通过电荷耦合器件（CCD）进行转移和放大，最后转换为数字信号。

3. 影像传感器的应用3.1 摄影影像传感器在数码相机中起到关键作用。

随着科技的发展，数码相机已逐渐取代传统的胶片相机。

影像传感器能够快速捕捉图像，并通过处理算法得到高质量的照片。

相比传统相机，数码相机具有更高的分辨率、更广的动态范围和更低的噪声。

3.2 安防监控影像传感器被广泛应用于安防监控领域。

监控摄像头中的影像传感器能够实时捕捉画面，并通过图像处理算法实现人脸识别、行为分析等功能。

此外，一些高级监控系统还采用多传感器技术，将多个影像传感器的图像融合，提供更全面的监控视野。

3.3 医学影像在医学影像领域，影像传感器被用于X射线机、CT扫描仪和MRI设备等设备中。

这些设备采用不同类型的传感器来捕捉体内器官的影像，帮助医生诊断病情。

通过影像传感器，医生可以观察和分析患者的骨骼结构、内脏器官等。

3.4 智能手机如今，智能手机已经成为人们生活中不可或缺的一部分。

影像传感器在智能手机中扮演着重要角色。

通过内置的摄像头，智能手机可以拍摄照片和录制视频。

影像传感器的质量和性能对于拍摄的图像和视频质量起着至关重要的作用。

3.5 自动驾驶自动驾驶技术是近年来快速发展的领域之一。

传感器图像的原理和应用1. 介绍在现代科技中，传感器图像在各个领域中都起到重要作用。

它们通过采集、处理和传输信息来帮助我们理解和控制我们周围的环境。

本文将介绍传感器图像的原理以及应用领域。

2. 传感器图像的原理2.1 传感器的作用传感器是一种将物理量转换为电信号的设备。

在图像传感器中，它们的作用是将光线转换为数字信号。

2.2 图像传感器的类型目前，常见的图像传感器类型有两种：CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体器件）。

2.2.1 CCD传感器CCD传感器是一种光电传感器，利用光电效应将光子转化为电子。

它将光子收集到光敏元件上，并将收集到的光信号转换为电荷。

2.2.2 CMOS传感器CMOS传感器是一种高度集成的图像传感器，其核心是一个由光敏二极管和放大器组成的像素阵列。

它将收集到的光信号转换为电压，并通过放大器进行信号增强。

2.3 图像传感器的工作原理图像传感器的工作原理可以简单描述为以下几个步骤：•光子接收：图像传感器对入射光进行敏感，并将光子收集到光敏元件上。

•光荷转换：光敏元件将接收到的光信号转换为电荷。

•电荷转电压：电荷通过放大器将其转换为电压信号。

•数字化处理：模数转换器将电压信号转换为数字信号。

•信号传输：数字信号通过输出接口传输给其他设备，用于进一步处理和分析。

3. 传感器图像的应用传感器图像的应用非常广泛，下面列举了几个主要的应用领域。

3.1 摄影和摄像传感器图像在摄影和摄像领域中起到关键作用。

它们能够将光线转换为电信号，并通过处理和传输来捕捉和记录图像。

3.2 自动驾驶汽车自动驾驶汽车使用传感器图像来感知周围的环境。

图像传感器能够检测和识别道路、车辆、行人以及其他障碍物，帮助汽车做出相应的决策和行动。

3.3 医学成像在医学领域中，传感器图像被广泛应用于医学成像技术，如X射线、CT扫描、MRI和超声等。

这些图像技术能够提供有关人体内部结构和功能的信息。

3.4 安防监控传感器图像被广泛应用于安防领域。

cmos传感器原理CMOS传感器原理。

CMOS传感器是一种常用于数字相机、手机摄像头、监控摄像机等设备中的图像传感器。

它采用了互补金属氧化物半导体（CMOS）技术，具有低功耗、高集成度、成本低廉等优点，在图像采集领域得到了广泛的应用。

本文将介绍CMOS传感器的工作原理及其在图像采集中的应用。

CMOS传感器是一种集成了像素阵列、信号处理电路和控制电路的图像传感器。

它的工作原理基于光电效应，当光线照射到传感器的像素阵列上时，每个像素会产生对应的电荷。

这些电荷经过信号处理电路的放大和转换后，最终形成数字图像输出。

与传统的CCD传感器相比，CMOS传感器不需要额外的模数转换器，可以直接输出数字信号，因此具有更低的功耗和更高的集成度。

CMOS传感器的像素阵列是其核心部件，它由许多微小的光感元件组成。

每个光感元件都包括一个光电二极管和一个储存电荷的电容器。

当光线照射到光感元件上时，光电二极管会产生电荷，并将其储存在电容器中。

随着光线强度的变化，电容器中的电荷量也会相应地变化。

通过逐行或逐列地读取每个像素的电荷量，并经过信号处理电路的放大和转换，最终形成完整的数字图像。

CMOS传感器在图像采集中有着广泛的应用。

在数字相机中，它可以实现高速连续拍摄、实时预览和视频录制等功能。

在手机摄像头中，它可以实现高清拍摄、智能对焦和美颜功能。

在监控摄像机中，它可以实现高清监控、夜视功能和移动侦测等功能。

此外，CMOS传感器还可以应用于医学影像、工业检测、无人机航拍等领域，为各种图像采集设备提供高质量的图像输出。

总之，CMOS传感器是一种基于CMOS技术的图像传感器，具有低功耗、高集成度、成本低廉等优点。

它的工作原理基于光电效应，通过像素阵列、信号处理电路和控制电路实现图像的采集和处理。

在数字相机、手机摄像头、监控摄像机等设备中得到了广泛的应用，为用户提供高质量的图像输出。

随着科技的不断进步，CMOS传感器的性能和应用领域还将不断扩展，为图像采集技术的发展注入新的活力。

CMOS图像传感器工艺与性能优化摘要：本文将重点讨论CMOS（互补金属氧化物半导体）图像传感器的工艺优化和性能优化。

首先，介绍了CMOS图像传感器的基本原理和结构。

然后，详细描述了CMOS图像传感器的制造工艺，并探讨了常见的工艺优化方法。

最后，讨论了CMOS图像传感器的性能评估指标和常见的性能优化策略。

1. 引言CMOS图像传感器是现代数字相机和移动设备中最常用的图像捕捉技术。

它具有低功耗、高集成度和成本效益等优势，因此被广泛应用于消费电子、医疗影像和工业视觉等领域。

为了提高CMOS图像传感器的图像质量和性能，工艺优化和性能优化成为重要的研究方向。

2. CMOS图像传感器的基本原理和结构CMOS图像传感器的基本原理是利用光的电子激发效应将光信号转换为电荷信号，进而转化为数字信号。

它由图像阵列、存储电路和信号处理电路组成。

图像阵列是由光敏元件（光感受器）组成的二维阵列，每个光敏元件对应着图像的一个像素。

存储电路负责收集和储存每个像素的电荷值，而信号处理电路则负责将电荷信号转化为数字信号并进行后续的处理。

3. CMOS图像传感器的制造工艺CMOS图像传感器的制造工艺包括前端工艺和后端工艺。

前端工艺用于制造图像阵列和存储电路，而后端工艺则用于制造信号处理电路和封装。

前端工艺包括晶体管的制造和图像传感器的微光栅的制作。

常见的工艺优化方法包括布线优化、光罩设计和掺杂剂优化等。

后端工艺包括金属线的制造和芯片封装。

常见的工艺优化方法包括金属线的材料选择和封装材料的优化。

4. CMOS图像传感器的工艺优化方法4.1 布线优化布线优化是通过优化线宽、线距和层次来提高信号的传输效果。

合理的布线规则和电磁兼容（EMC）设计可以减少噪音和串扰，并提高信号的稳定性和可靠性。

4.2 光罩设计光罩设计是创建图像传感器的微光栅和晶体管。

通过优化光罩的设计，可以提高图像传感器的分辨率和响应速度，降低噪音和失真。

4.3 掺杂剂优化掺杂剂优化是调控晶体管的电导性能和响应特性。

CMOS图像传感器原理与应用简介摘要：本文介绍了CMOS图像传感器器件的原理、性能、优点、问题及应对措施，以及CMOS图像传感器的市场状况和一些应用领域。

Brief introduction of principle and applications of CMOS imagesensorAbstract: This paper introduces the principle, performance, advantages also with the problems and solutions of CMOS image sensor. The market status and applications are also given in this essay.北京航空航天大学李育琦1引言图像传感器是将光信号转换为电信号的装置，在数字电视、可视通信市场中有着广泛的应用。

60年代末期，美国贝尔实脸室发现电荷通过半导体势阱发生转移的现象，提出了固态成像这一新概念和一维CCD(Charge-Coupled Device电荷耦合器件)模型器件。

到90年代初，CCD技术已比较成热，得到非常广泛的应用。

但是随着CCD应用范围的扩大，其缺点逐渐暴露出来。

首先，CCD技术芯片技术工艺复杂，不能与标准工艺兼容。

其次，CCD技术芯片需要的电压功耗大，因此CCD技术芯片价格昂贵且使用不便。

目前，最引人注目，最有发展潜力的是采用标准的CMOS(Complementary Metal Oxide Semiconductor 互补金属氧化物场效应管)技术来生产图像传感器，即CMOS图像传感器。

CMOS图像传感器芯片采用了CMOS工艺，可将图像采集单元和信号处理单元集成到同一块芯片上。

由于具有上述特点，它适合大规模批量生产，适用于要求小尺寸、低价格、摄像质量无过高要求的应用，如保安用小型、微型相机、手机、计算机网络视频会议系统、无线手持式视频会议系统、条形码扫描器、传真机、玩具、生物显微计数、某些车用摄像系统等大量商用领域。

一、CMOS图像传感器的工作原理及其应用前景。

答：1、工作原理：互补型金属氧化物半导体（Complementary Metal-Oxide-Semiconductor,CMOS)集成电路的输出结构由一个N型MOSFEF(MOS场效应晶体管）和一个P型MOSFET串联而成。

因为N型MOSFET和P是相互补偿的，所以这种半导体被称为互补型MOS--CMOS。

与CCD图像传感器相比，CMOS图像传感器在分辨率、光照灵敏度和信噪比等方面均处于劣势，但近些年来有了显著的改善，而其在成本、集成度和功耗等方面的优势则比CCD图像传感器更胜一筹。

CCD图像传感器由于采用专用生产工艺，很难将其他功能模块集成于一体，而CMOS图像传感器则可以方便的将A/D转换和DSP（数字信号处理）等多个功能模块集成于传感器自身的单个芯片中。

2、应用前景：近年来的互联网和多媒体技术的快速发展促进了视频通信市场的形成、发展及至膨胀，而在固定或移动可视电话、会议电视、PDA（个人数字助理）、PC摄像机（有人称之为网眼)等视频应用中越来越多的使用了CMOS图像传感器，特别是采用CMOS图像传感器的百万像素级的数码相机也已经问世，其分辨率已达到或超过在闭路电视监控系统中使用的基于CCD图像传感器的摄像机。

因而有人预测，CMOS图像传感器将在未来3至5年内代替CCD图像传感器而成为图像传感器产品的市场主流。

二、数字电视机在电视监控系统中的应用现状。

答：在数字电视的拉动下，与数字电视相关的各种数字视频技术得到了迅速的发展，相应的技术标准、各种算法和专用芯片、处理、记录个显示数字图像信号的设备也相继制定和开发完成。

受广播电视数字化进程的影响，电视监控数字化的进程也已经在以下几个方面表现出来。

1、DSP的普遍应用。

各种视频设备普遍地采用了数字信号处理技术，如摄像机、图像拼接、分割、分时记录和视频探测等。

2、可视电话、电视会议得到了广泛的应用，利用窄带介质、采用低数据率传输动态图像的可视电话和电视会议是数字视频较为成功的实例。

cmos图像传感器
CMOS（互补金属-氧化物半导体）图像传感器是一种能够
将光信号转换为电信号的高科技半导体器件，具有高速度、高分辨率和低功耗等优势。

其被广泛应用于消费电子、医疗、安防等多种领域，并成为数字图像领域的核心技术之一。

CMOS图像传感器的工作原理是利用图像传感器芯片上的
光电二极管阵列，将接收到的光信号转化为电信号，然后通过处理电路将电信号转换为数字信号，并输出到图像处理器中进行图像处理和显示。

CMOS图像传感器的制造工艺复杂，需要多道光刻、注入、扩散等步骤。

但随着微电子技术的不断发展，制造工艺得到了不断的改进和提高，大大降低了制造成本。

CMOS图像传感器相比传统的CCD（电荷耦合器件）图像
传感器具有更低的功耗和更高的集成度，能够实现更小的尺寸和更高的像素密度，并支持更高的帧率。

这使得CMOS图像传
感器得到了广泛的应用。

CMOS图像传感器的应用领域非常广泛，包括数码相机、
手机摄像头、智能手机、监控摄像头、医疗设备、机器视觉、无人机等。

随着社会科技的不断发展，CMOS图像传感器的应
用将会越来越普及。

总之，CMOS图像传感器作为数字图像领域的核心技术之一，具有广泛的应用前景。

未来，CMOS图像传感器的制造工
艺将会继续提高，带来更加精确、高效并智能的图像处理技术，为人们的生活带来更多的便利和享受。

目录基本原理与应用展开CMOS图像传感器是一种典型的固体成像传感器，与CCD有着共同的历史渊源。

CMOS图像传感器通常由像敏单元阵列、行驱动器、列驱动器、时序控制逻辑、AD转换器、数据总线输出接口、控制接口等几部分组成这几部分通常都被集成在同一块硅片上。

其工作过程一般可分为复位、光电转换、积分、读出几部分。

在CMOS图像传感器芯片上还可以集成其他数字信号处理电路，如AD转换器、自动曝光量控制、非均匀补偿、白平衡处理、黑电平控制、伽玛校正等，为了进行快速计算甚至可以将具有可编程功能的DSP器件与CMOS器件集成在一起，从而组成单片数字相机及图像处理系统。

1963年Morrison发表了可计算传感器，这是一种可以利用光导效应测定光斑位置的结构，成为CMOS 图像传感器发展的开端。

1995年低噪声的CMOS有源像素传感器单片数字相机获得成功。

CMOS图像传感器具有以下几个优点:1)、随机窗口读取能力。

随机窗口读取操作是CMOS图像传感器在功能上优于CCD的一个方面，也称之为感兴趣区域选取。

此外，CMOS图像传感器的高集成特性使其很容易实现同时开多个跟踪窗口的功能。

2)、抗辐射能力。

总的来说，CMOS图像传感器潜在的抗辐射性能相对于CCD性能有重要增强。

3)、系统复杂程度和可靠性。

采用CMOS图像传感器可以大大地简化系统硬件结构。

4)、非破坏性数据读出方式。

5)、优化的曝光控制。

值得注意的是，由于在像元结构中集成了多个功能晶体管的原因，CMOS图像传感器也存在着若干缺点，主要是噪声和填充率两个指标。

鉴于CMOS图像传感器相对优越的性能，使得CMOS图像传感器在各个领域得到了广泛的应用。

美国高清高速CMOS图像传感器DYNAMAX-11:潘纳维申影像这颗新的传感器含有的全局电子曝光快门技术，极大地改善了工业成像在室内和室外的应用。

这颗新发布的DYNAMAX-11图像传感器适合用于机器视觉、安防监控、智能交通、生命科学、生物医疗、科学影像、高清录像、电视广播等工业成像领域。
