第一部分第三章CMOS图像传感器剖析

ＣＭＯＳ图像传感器1. CMOS 图像传感器ＣＭＯＳ图像传感器于８０年代发明以来，由于当时CMOS工艺制程的技术不高，以致于传感器在应用中的杂讯较大，商品化进程一直较慢。

时至今日，CMOS 传感器的应用范围也开始非常的广泛，包括数码相机、PC Camera、影像电话、第三代手机、视讯会议、智能型保全系统、汽车倒车雷达、玩具，以及工业、医疗等用途。

在低档产品方面，其画质质量已接近低档CCD的解析度，相关业者希望用CMOS器件取代CCD的努力正在逐渐明朗。

CMOS传感器有可细分为：被动式像素传感器CMOS与主动式像素传感器CMOS。

CMOS图像传感器是多媒体产品中不可或缺的重要器件之一，也是数码相机、监控设备、图像采集设备中的核心器件。

CMOS的全称是Complementary Metal-Oxide Semiconductor，有"互补金属氧化物半导体"的意思。

随着数码相机、手机相机的兴起以及对图像质量要求的不断提高，更加突显了图像传感器的重要作用。

2. CMOS图像传感器的工作原理CMOS采用感光元件作为影像捕获的基本手段，感光元件的核心都是一个感光二极管，该二极管在接受光线照射之后能够产生输出电流，而电流的强度则与光照的强度对应但在周边组成上。

CMOS感光元件的构成就比较复杂，除处于核心地位的感光二极管之外，它还包括放大器与模数转换电路，每个像点的构成为一个感光二极管和三颗晶体管，而感光二极管占据的面积只是整个元件的一小部分，造成CMOS传感器的开口率远低（开口率：有效感光区域与整个感光元件的面积比值）；这样CMOS感光元件所能捕捉到的光信号明显小于，灵敏度较低；体现在输出结果上，就是CMOS传感器捕捉到的图像内容不太丰富，图像细节丢失情况严重且噪声明显，这也是早期CMOS传感器只能用于低端场合的一大原因。

CMOS开口率低造成的另一个麻烦在于，随着它的像素点密度的提高，感光元件的比重面积将因此缩小，而CMOS开口率太低，有效感光区域小得可怜，图像细节丢失情况会愈为严重。

cmos图像传感器CMOS图像传感器是一种采用互补金属氧化物半导体技术制造的集成电路芯片，它具有高度集成、小型化、低功耗等优点，逐渐成为数字成像和视频技术的主要组成部分。

CMOS图像传感器与传统的CCD图像传感器相比，具有更快的帧率、更低的功耗、更高的可靠性、更低的生产成本等优势，因此受到越来越广泛的应用。

CMOS图像传感器由感光单元、信号放大电路、模数转换电路等部分组成。

感光单元是CMOS图像传感器的核心部分，它负责将光信号转化为电信号。

感光单元主要由光电转换器和滤波器组成，其中光电转换器是将光信号转化为电信号的关键。

滤波器则用来过滤掉非目标光谱范围内的光线，提高光电转换效率。

信号放大电路和模数转换电路则负责将光信号转化为数字信号，供后续处理使用。

信号放大电路主要是将感光单元产生的微弱电信号放大，提高信号的可读性。

模数转换电路则将放大后的电信号转化为数字信号，使其能够被计算机等数字设备处理。

CMOS图像传感器的工作原理是根据感光单元产生的光电信号大小，将像素点分成不同亮度级别。

当光线通过感光单元时，产生的电子在感光单元内部进行放大，产生电荷。

这些电荷被传输到相应的像素器件中，产生亮度级别的信息。

CMOS图像传感器在应用领域广泛，包括数字相机、智能手机、汽车摄像头等电子产品中。

随着科技不断进步，CMOS图像传感器的分辨率不断提高，特别是在机器视觉、医学显微镜等领域，高分辨率的图像传感器已经成为必需品。

尽管CMOS图像传感器在多种应用中具有许多优势，但它也存在一些挑战，需要进一步攻克。

一方面，CMOS图像传感器对光的响应是非线性的，需要使用信号钩标和校准技术来抵消非线性响应造成的影响。

另一方面，CMOS图像传感器的动态范围有限，难以满足一些应用的要求。

为了解决这些问题，需要在CMOS图像传感器设计和制造方面进行不断的创新和改进。

总之，CMOS图像传感器在数字成像和视频技术领域中的应用越来越广泛，同时也面临一些挑战。

CMOS图像传感器的原理和技术发展一、 CMOS图像传感器基本结构1,基本概念CMOS(Complementary Metal-Oxide-Semiconductor)，中文学名为互补金属氧化物半导体，它本是计算机系统内一种重要的芯片，保存了系统引导最基本的资料。

CMOS的制造技术和一般计算机芯片没什么差别，由PMOS和NMOS 管共同构成，主要是利用硅和锗这两种元素所做成的半导体，使其在CMOS上共存着带N（带-电）和P（带+电）级的半导体，这两个互补效应所产生的电流即可被处理芯片纪录和解读成影像。

由于CMOS中一对MOS组成的门电路在瞬间要么PMOS导通，要么NMOS导通，要么都截止，所以比三极管效率高得多。

因此功耗很低。

CMOS技术及其工艺广泛应用于计算机领域并且非常成熟,后来发现CMOS经过加工也可以作为数码摄影中的图像传感器，CMOS传感器也可细分为被动式像素传感器(Passive Pixel Sensor CMOS)与主动式像素传感器(Active Pixel Sensor CMOS)。

CMOS和CCD一样同为在数码相机中可记录光线变化的半导体。

CMOS的制造技术和一般计算机芯片没什么差别，主要是利用硅和锗这两种元素所做成的半导体，使其在CMOS上共存着带N（带–电）和P（带+电）级的半导体，这两个互补效应所产生的电流即可被处理芯片纪录和解读成影像。

然而，CMOS的缺点就是太容易出现杂点, 这主要是因为早期的设计使CMOS在处理快速变化的影像时，由于电流变化过于频繁而会产生过热的现象。

除了CCD和CMOS之外，还有富士公司独家推出的SUPER CCD，SUPER CCD并没有采用常规正方形二极管，而是使用了一种八边形的二极管，像素是以蜂窝状形式排列，并且单位像素的面积要比传统的CCD大。

将像素旋转45度排列的结果是可以缩小对图像拍摄无用的多余空间，光线集中的效率比较高，效率增加之后使感光性、信噪比和动态范围都有所提高。

CMOS图像传感器的工作原理及研究摘要：介绍了CMOS图像传感器的工作原理，比较了CCD图像传感器与CMOS图像传感器的优缺点，指出了CMOS图像传感器的技术问题和解决途径，综述了CMOS图像传感器的现状和发展趋势。

1 引言自从上世纪60年代末期，美国贝尔实验室提出固态成像器件概念后，固体图像传感器便得到了迅速发展，成为传感技术中的一个重要分支，它是PC机多媒体不可缺少的外设，也是监控中的核心器件。

互补金属氧化物半导体<CMOS）图像传感器与电荷耦合器件<CCD）图像传感器的研究几乎是同时起步，但由于受当时工艺水平的限制，CMOS图像传感器图像质量差、分辨率低、噪声降不下来和光照灵敏度不够，因而没有得到重视和发展。

而CCD器件因为有光照灵敏度高、噪音低、像素少等优点一直主宰着图像传感器市场。

由于集成电路设计技术和工艺水平的提高，CMOS图像传感器过去存在的缺点，现在都可以找到办法克服，而且它固有的优点更是CCD器件所无法比拟的，因而它再次成为研究的热点。

70年代初CMOS传感器在NASA的Jet Pro pul sion Laboratory(JPL>制造成功，80年代末，英国爱丁堡大学成功试制出了世界第一块单片CMOS型图像传感器件，1995年像元数为<128×128）的高性能CMOS有源像素图像传感器由喷气推进实验室首先研制成功[1]，1997年英国爱丁堡VLSI Ver sion公司首次实现了CMOS图像传感器的商品化，就在这一年，实用CMOS技术的特征尺寸已达到0.35mm，东芝研制成功了光敏二极管型APS，其像元尺寸为5.6mm×5.6mm，具有彩色滤色膜和微透镜阵列，2000年日本东芝公司和美国斯坦福大学采用0.35mm技术开发的CMOS-APS已成为开发超微型CMOS摄像机的主流产品。

2 技术原理CCD型和CMOS型固态图像传感器在光检测方面都利用了硅的光电效应原理，不同点在于像素光生电荷的读出方式。

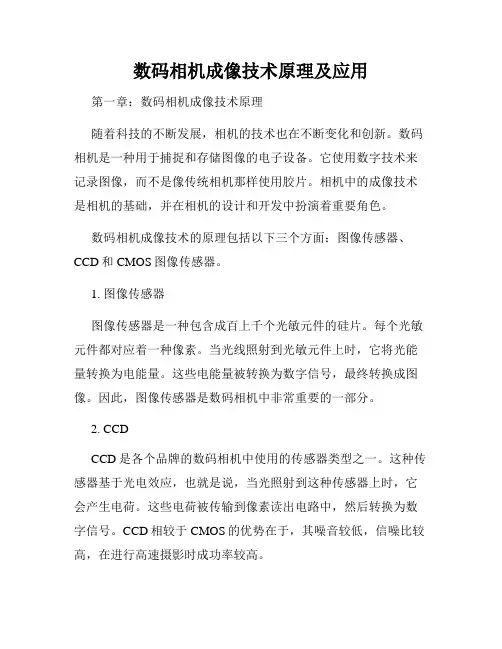

数码相机成像技术原理及应用第一章：数码相机成像技术原理随着科技的不断发展，相机的技术也在不断变化和创新。

数码相机是一种用于捕捉和存储图像的电子设备。

它使用数字技术来记录图像，而不是像传统相机那样使用胶片。

相机中的成像技术是相机的基础，并在相机的设计和开发中扮演着重要角色。

数码相机成像技术的原理包括以下三个方面：图像传感器、CCD和CMOS图像传感器。

1. 图像传感器图像传感器是一种包含成百上千个光敏元件的硅片。

每个光敏元件都对应着一种像素。

当光线照射到光敏元件上时，它将光能量转换为电能量。

这些电能量被转换为数字信号，最终转换成图像。

因此，图像传感器是数码相机中非常重要的一部分。

2. CCDCCD是各个品牌的数码相机中使用的传感器类型之一。

这种传感器基于光电效应，也就是说，当光照射到这种传感器上时，它会产生电荷。

这些电荷被传输到像素读出电路中，然后转换为数字信号。

CCD相较于CMOS的优势在于，其噪音较低，信噪比较高，在进行高速摄影时成功率较高。

3. CMOS图像传感器CMOS传感器通过利用PN结和金属氧化物半导体场效应晶体管（MOSFET）来记录图像。

当光照射到像素上时，它会产生电子，这些电子会被存储在MOSFET中，存储和读取信息的方式与CCD不同，CMOS相较CCD也相对更加复杂一些。

但是它也相对有更大的优势，比如在较低的电力消耗，较高的集成度，以及易于生产。

第二章：数码相机成像技术应用数码相机成像技术在现代社会中发挥着非常重要的作用。

在摄影、安防、医学和交通等领域中都有着广泛的应用。

1. 摄影领域数码相机成像技术为现代摄影打开了一个全新的门槛。

现在的数码相机拥有很高的分辨率，即使将照片放大，仍然具有高品质的效果。

数码相机可以捕捉高质量的图像，并通过后期处理来进一步改善图像效果。

数码相机的数字处理技术可以帮助摄影师调整图像曝光、色彩、对比度等参数，以获得更好的照片效果。

2. 安防领域数码相机成像技术在安防领域的应用越来越多。

CMOS图像传感器简介——机制班张波摘要：本文介绍了CMOS图像传感器的工作原理和性能指标，指出了CMOS图像传感器的技术问题和解决途径，综述了CMOS图像传感器的现状和发展趋势。

1．引言CMOS（Complementary Metal Oxide Semiconductor，互补金属氧化物半导体）图像传感器是利用CMOS工艺制造的图像传感器，主要利用了半导体的光电效应，和电荷耦合器件（CCD）图像传感器的原理相同。

自从上世纪60年代末期，CMOS图像传感器与CCD图像传感器的研究几乎同时起步，但由于受当时工艺水平的限制，CMOS图像传感器图像质量差、分辨率低、噪声降不下来和光照灵敏度不够[1]，因而没有得到重视和发展。

而CCD器件因为有光照灵敏度高、噪音低、像素少等优点一直主宰着图像传感器市场[2]。

由于集成电路设计技术和工艺水平的提高，CMOS图像传感器过去存在的缺点，现在都可以找到办法克服，而且它固有的优点更是CCD器件所无法比拟的，因而它再次成为研究的热点。

2．基本原理CMOS型和CCD型固态图像传感器在光检测方面都利用了硅的光电效应原理，不同点在于像素光生电荷的读出方式。

CMOS图像传感器工作原理如图1所示[3]。

根据像素的不同结构，CMOS图像传感器可以分为无源像素被动式传感器（PPS）和有源像素主动式传感器（APS）。

根据光生电荷的不同产生方式APS 又分为光敏二极管型、光栅型和对数响应型，现在又提出了DPS(digital pixel sensor)概念。

图1 CMOS图像传感器工作原理（1）无源像素被动式传感器（PPS）PPS的像素结构包含一个光电二极管和一个场效应管开关V，其像素结构如图2所示，图3为信号时序图。

当V选通时，光电二极管中由于光照产生的电荷传送到了列选择线，然后列选择线下端的积分放大器将该信号转化为电压输出，光电二极管中产生的电荷与光信号成一定的比例关系。

无源像素具有单元结构简单、寻址简单、填充系数高、量子效率高等优点，但它灵敏度低、读出噪声大。

cmos彩色原理-概述说明以及解释1.引言1.1 概述CMOS（互补金属氧化物半导体）彩色原理是指基于CMOS技术的彩色图像传感器的工作原理。

CMOS彩色原理是一种将光信号转换为电信号的技术，广泛应用于数码相机、摄像机和智能手机等电子设备中。

CMOS彩色原理的实现是基于三原色（红、绿、蓝）原理。

在传感器中，每个像素点都包含一个光敏元件，用于感知不同颜色的光信号。

这些光敏元件根据入射的光强度对光信号进行采样，并将其转换为电荷。

CMOS彩色原理的核心在于彩色滤光阵列（CFA），它通过在每个像素点上添加红、绿、蓝三种不同颜色的滤光片来实现对光信号的分离。

当光通过CFA时，只有与滤光片相匹配的颜色光线能够透过，而其他颜色的光线则被滤掉。

通过这样的方式，每个像素点只能感知到一种颜色的光信号。

CMOS彩色原理结合了图像传感器和数字信号处理器（DSP）的技术，通过采样、转换和处理电荷信号，最终生成彩色图像。

数字信号处理器能够对采集到的光信号进行解码和处理，使图像细节更加清晰、色彩更加鲜艳。

CMOS彩色原理的优点在于其成本低、功耗小、集成度高、响应速度快等特点。

相比于传统的CCD（电荷耦合器件）技术，CMOS彩色原理不仅具备同等甚至更高的图像质量，而且在成像速度和功耗方面更具竞争力。

因此，了解和理解CMOS彩色原理对于我们更好地理解数码相机和其他电子设备中的图像传感器技术至关重要。

本文将从CMOS彩色原理的基本概念开始，详细介绍其工作原理，并对其在未来的发展进行展望。

1.2 文章结构文章结构是确定文中内容组织和表达的重要指导，它能帮助读者更好地理解和消化文章的主要论点和观点。

本文主要分为引言、正文和结论三个部分，具体如下：引言部分主要包括概述、文章结构和目的三个方面。

首先，我们会对CMOS彩色原理进行概述，介绍其基本概念和背景。

接着，我们会明确本文的文章结构，确保整篇长文的逻辑清晰、层次分明。

最后，我们会说明本文的目的，明确我们撰写这篇长文的动机和目标。

cmos图像传感器
CMOS（互补金属-氧化物半导体）图像传感器是一种能够
将光信号转换为电信号的高科技半导体器件，具有高速度、高分辨率和低功耗等优势。

其被广泛应用于消费电子、医疗、安防等多种领域，并成为数字图像领域的核心技术之一。

CMOS图像传感器的工作原理是利用图像传感器芯片上的
光电二极管阵列，将接收到的光信号转化为电信号，然后通过处理电路将电信号转换为数字信号，并输出到图像处理器中进行图像处理和显示。

CMOS图像传感器的制造工艺复杂，需要多道光刻、注入、扩散等步骤。

但随着微电子技术的不断发展，制造工艺得到了不断的改进和提高，大大降低了制造成本。

CMOS图像传感器相比传统的CCD（电荷耦合器件）图像
传感器具有更低的功耗和更高的集成度，能够实现更小的尺寸和更高的像素密度，并支持更高的帧率。

这使得CMOS图像传
感器得到了广泛的应用。

CMOS图像传感器的应用领域非常广泛，包括数码相机、
手机摄像头、智能手机、监控摄像头、医疗设备、机器视觉、无人机等。

随着社会科技的不断发展，CMOS图像传感器的应
用将会越来越普及。

总之，CMOS图像传感器作为数字图像领域的核心技术之一，具有广泛的应用前景。

未来，CMOS图像传感器的制造工
艺将会继续提高，带来更加精确、高效并智能的图像处理技术，为人们的生活带来更多的便利和享受。

CMOS图像传感器CMOS图像传感器是一种集成电路芯片，用于将光信号转换为电信号。

它被广泛应用于数码相机、手机摄像头、安防监控等领域。

CMOS传感器与传统的CCD传感器相比，具有成本更低、功耗更低和集成度更高等优势，因此在市场上占据着主导地位。

工作原理CMOS图像传感器是由大量的像素阵列组成的。

每个像素由一个光敏元件和信号处理电路组成。

当光线照射到像素上时，光敏元件会产生电荷，并通过信号处理电路转换为电信号。

然后，这些电信号会经过放大、滤波、去噪等处理，最终形成图像数据。

特点1.成本更低：由于CMOS传感器采用普通的CMOS工艺制造，生产成本相对较低。

2.功耗更低：CMOS传感器可以实现像素级别的信号放大和处理，功耗较低。

3.集成度更高：CMOS传感器集成了像素阵列、信号处理电路等功能，整体集成度更高。

应用领域1.数码相机：CMOS传感器广泛应用于数码相机中，提供高质量的图像捕捉能力。

2.手机摄像头：手机摄像头通常采用CMOS传感器，实现轻便、高清的拍摄功能。

3.安防监控：CMOS传感器在安防监控领域也有重要应用，实现对环境的实时监控和录像功能。

发展趋势随着科技的不断进步，CMOS图像传感器在像素数量、动态范围、低光性能等方面都在不断提升。

未来，CMOS传感器有望实现更高的分辨率、更低的噪声水平、更广的色彩范围，以满足用户对于图像质量的不断追求。

总的来说，CMOS图像传感器作为一种重要的光电器件，在数字影像领域发挥着关键作用，其不断创新和进步将为人们的视觉体验带来更多惊喜。

cmos图像传感器原理CMOS图像传感器原理。

CMOS图像传感器是一种集成电路芯片，它可以将光信号转换成电信号，是数字摄像机和数码相机中最重要的部件之一。

它的原理和工作方式对于理解数字摄影和图像处理有着重要的意义。

本文将从CMOS图像传感器的原理入手，详细介绍其工作原理和特点。

CMOS图像传感器是由光敏元件和信号处理电路组成的集成电路芯片。

在光敏元件方面，CMOS图像传感器采用了光电二极管（Photodiode）作为光敏元件，当光线照射到光电二极管上时，光子的能量会激发电子从价带跃迁到导带，产生电荷。

这些电荷会根据光照的强弱而积累在光电二极管中，形成电荷包。

而在信号处理电路方面，CMOS图像传感器采用了大量的晶体管和传输栅来控制和读取光电二极管中的电荷包，将其转换成数字信号输出。

CMOS图像传感器相比于传统的CCD图像传感器有着许多优势。

首先，CMOS图像传感器的集成度高，可以集成更多的功能单元，如模拟信号处理单元、数字信号处理单元等，使得整个系统更加紧凑和高效。

其次，CMOS图像传感器的功耗低，因为它可以采用CMOS工艺制造，功耗较低，适合于便携式设备。

此外，CMOS图像传感器的读取速度快，可以实现高速连续拍摄，适合于高速摄影和视频拍摄。

在实际的应用中，CMOS图像传感器有着广泛的应用领域。

在数码相机中，CMOS图像传感器可以实现高分辨率的拍摄，并且可以实现高速连拍和视频拍摄。

在智能手机中，CMOS图像传感器可以实现快速对焦和高清拍摄。

在工业领域，CMOS图像传感器可以实现机器视觉和自动化生产。

在医学领域，CMOS图像传感器可以实现医学影像的获取和分析。

总之，CMOS图像传感器是一种重要的光电转换器件，它的原理和工作方式对于理解数字摄影和图像处理有着重要的意义。

它的优势在于集成度高、功耗低、读取速度快，应用领域广泛。

随着科技的不断发展，CMOS图像传感器将会在更多的领域得到应用，为人们的生活和工作带来更多的便利和效益。

cmos传感器工作原理解析标题：CMOS传感器工作原理解析摘要：CMOS传感器是现代数字摄影和图像采集技术的重要组成部分。

本文将深入探讨CMOS传感器的工作原理，包括其结构、像素阵列、信号处理和输出等方面。

通过逐步分析和解释，你将对CMOS传感器的工作方式有一个全面、深入且灵活的理解。

引言：随着数字摄影和图像处理技术的快速发展，CMOS传感器作为光学图像捕捉的关键组件，逐渐取代了传统的CCD传感器。

CMOS传感器不仅在成像质量上取得了巨大突破，还具有成本低廉、功耗低、集成度高等优势。

了解CMOS传感器的工作原理，对于数字摄影和图像处理领域的从业者和爱好者来说至关重要。

下面，我们将详细解析CMOS传感器的工作原理。

正文：一、CMOS传感器的结构CMOS传感器由多个基础结构组成，包括像素阵列、逻辑电路、信号转换器和输出电路。

像素阵列是CMOS传感器最基本的组成部分，它由一系列光敏器件和传感器电路组成。

逻辑电路负责像素控制和信号处理，而信号转换器将光信号转换为电子信号，最后通过输出电路将其输出。

二、像素阵列的工作原理像素阵列是CMOS传感器最核心的部分，它包含了大量的像素单元。

每个像素单元由光敏元件和放大器电路组成。

当光线照射到像素单元上时，光敏元件会产生电荷。

放大器电路负责放大这些电荷，并将其转换为电压信号。

三、CMOS传感器的信号处理CMOS传感器的信号处理过程分为模拟信号处理和数字信号处理两个阶段。

模拟信号处理阶段包括模拟-数字转换、去噪和增强等步骤。

模拟-数字转换将模拟信号转换为数字信号，去噪和增强处理则可以提高图像质量。

数字信号处理阶段包括色彩校正、白平衡、图像压缩和存储等操作，以便后续的图像处理和分析。

四、CMOS传感器的输出CMOS传感器的输出可以通过两种方式实现：并行输出和串行输出。

并行输出是指每个像素单元的输出信号同时传输到外部接口，适用于对实时性要求较高的应用场景。

串行输出则是将所有像素单元的输出信号按序传输到外部接口，适用于数据传输距离较远的场景。
