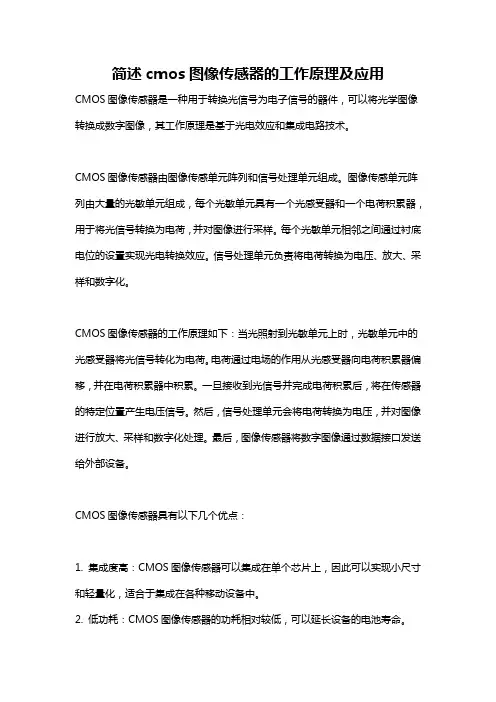

简述cmos图像传感器的工作原理及应用CMOS图像传感器是一种用于转换光信号为电子信号的器件，可以将光学图像转换成数字图像，其工作原理是基于光电效应和集成电路技术。
CMOS图像传感器由图像传感单元阵列和信号处理单元组成。
图像传感单元阵列由大量的光敏单元组成，每个光敏单元具有一个光感受器和一个电荷积累器，用于将光信号转换为电荷，并对图像进行采样。
每个光敏单元相邻之间通过衬底电位的设置实现光电转换效应。
信号处理单元负责将电荷转换为电压、放大、采样和数字化。
CMOS图像传感器的工作原理如下：当光照射到光敏单元上时，光敏单元中的光感受器将光信号转化为电荷。
电荷通过电场的作用从光感受器向电荷积累器偏移，并在电荷积累器中积累。
一旦接收到光信号并完成电荷积累后，将在传感器的特定位置产生电压信号。
然后，信号处理单元会将电荷转换为电压，并对图像进行放大、采样和数字化处理。
最后，图像传感器将数字图像通过数据接口发送给外部设备。
CMOS图像传感器具有以下几个优点：1. 集成度高：CMOS图像传感器可以集成在单个芯片上，因此可以实现小尺寸和轻量化，适合于集成在各种移动设备中。
2. 低功耗：CMOS图像传感器的功耗相对较低，可以延长设备的电池寿命。
3. 成本低：相比于传统的CCD图像传感器，CMOS图像传感器的制造工艺更简单，成本更低。
4. 高速读取：CMOS图像传感器可以实现高速连续拍摄，适用于高速摄影和视频录制等应用。
5. 可编程性强：CMOS图像传感器的信号处理单元可以通过软件配置进行调整和优化，实现更灵活的图像处理。
CMOS图像传感器在各个领域都有广泛的应用，包括但不限于以下几个方面：1. 摄像头和视频监控：CMOS图像传感器可以应用于手机摄像头、数码相机、安防摄像头等领域，实现图像和视频的捕捉和处理。
2. 机器视觉和工业自动化：CMOS图像传感器可以应用于机器视觉系统中，用于图像的识别、测量和检测，广泛应用于工业自动化、智能制造等领域。

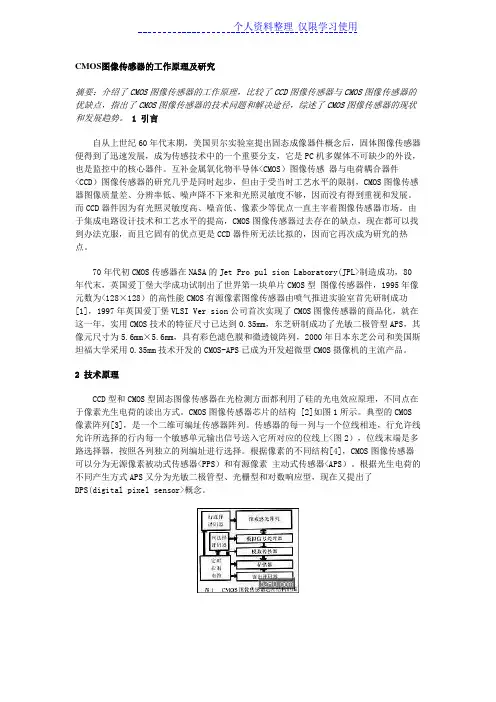

CMOS图像传感器的工作原理及研究摘要：介绍了CMOS图像传感器的工作原理，比较了CCD图像传感器与CMOS图像传感器的优缺点，指出了CMOS图像传感器的技术问题和解决途径，综述了CMOS图像传感器的现状和发展趋势。
1 引言自从上世纪60年代末期，美国贝尔实验室提出固态成像器件概念后，固体图像传感器便得到了迅速发展，成为传感技术中的一个重要分支，它是PC机多媒体不可缺少的外设，也是监控中的核心器件。
互补金属氧化物半导体<CMOS）图像传感器与电荷耦合器件<CCD）图像传感器的研究几乎是同时起步，但由于受当时工艺水平的限制，CMOS图像传感器图像质量差、分辨率低、噪声降不下来和光照灵敏度不够，因而没有得到重视和发展。
而CCD器件因为有光照灵敏度高、噪音低、像素少等优点一直主宰着图像传感器市场。
由于集成电路设计技术和工艺水平的提高，CMOS图像传感器过去存在的缺点，现在都可以找到办法克服，而且它固有的优点更是CCD器件所无法比拟的，因而它再次成为研究的热点。
70年代初CMOS传感器在NASA的Jet Pro pul sion Laboratory(JPL>制造成功，80年代末，英国爱丁堡大学成功试制出了世界第一块单片CMOS型图像传感器件，1995年像元数为<128×128）的高性能CMOS有源像素图像传感器由喷气推进实验室首先研制成功[1]，1997年英国爱丁堡VLSI Ver sion公司首次实现了CMOS图像传感器的商品化，就在这一年，实用CMOS技术的特征尺寸已达到0.35mm，东芝研制成功了光敏二极管型APS，其像元尺寸为5.6mm×5.6mm，具有彩色滤色膜和微透镜阵列，2000年日本东芝公司和美国斯坦福大学采用0.35mm技术开发的CMOS-APS已成为开发超微型CMOS摄像机的主流产品。
2 技术原理CCD型和CMOS型固态图像传感器在光检测方面都利用了硅的光电效应原理，不同点在于像素光生电荷的读出方式。

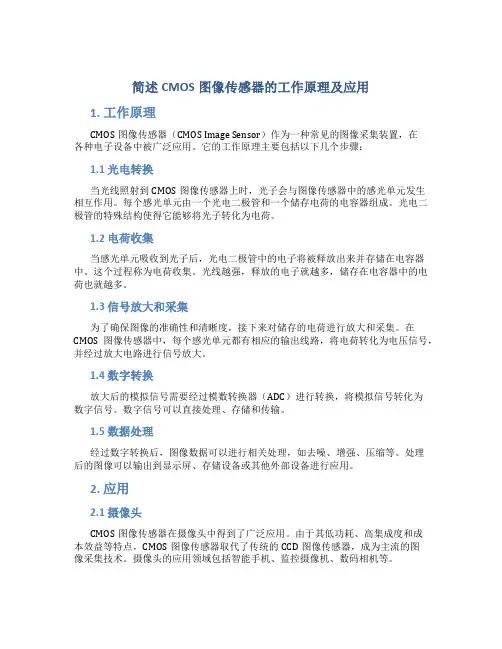

简述CMOS图像传感器的工作原理及应用1. 工作原理CMOS图像传感器（CMOS Image Sensor）作为一种常见的图像采集装置，在各种电子设备中被广泛应用。
它的工作原理主要包括以下几个步骤：1.1 光电转换当光线照射到CMOS图像传感器上时，光子会与图像传感器中的感光单元发生相互作用。
每个感光单元由一个光电二极管和一个储存电荷的电容器组成。
光电二极管的特殊结构使得它能够将光子转化为电荷。
1.2 电荷收集当感光单元吸收到光子后，光电二极管中的电子将被释放出来并存储在电容器中。
这个过程称为电荷收集。
光线越强，释放的电子就越多，储存在电容器中的电荷也就越多。
1.3 信号放大和采集为了确保图像的准确性和清晰度，接下来对储存的电荷进行放大和采集。
在CMOS图像传感器中，每个感光单元都有相应的输出线路，将电荷转化为电压信号，并经过放大电路进行信号放大。
1.4 数字转换放大后的模拟信号需要经过模数转换器（ADC）进行转换，将模拟信号转化为数字信号。
数字信号可以直接处理、存储和传输。
1.5 数据处理经过数字转换后，图像数据可以进行相关处理，如去噪、增强、压缩等。
处理后的图像可以输出到显示屏、存储设备或其他外部设备进行应用。
2. 应用2.1 摄像头CMOS图像传感器在摄像头中得到了广泛应用。
由于其低功耗、高集成度和成本效益等特点，CMOS图像传感器取代了传统的CCD图像传感器，成为主流的图像采集技术。
摄像头的应用领域包括智能手机、监控摄像机、数码相机等。
2.2 自动驾驶CMOS图像传感器在自动驾驶系统中发挥着重要的作用。
它可以捕捉到路面上的图像信息，识别道路标志、车辆、行人等障碍物，并将这些数据传输给自动驾驶系统进行处理和决策，从而实现自动驾驶功能。
2.3 医学影像在医学影像领域，CMOS图像传感器可以用于X光成像、透视成像和内窥镜等诊断设备中。
它可以高效地捕捉和记录患者的影像信息，帮助医生进行疾病的诊断和治疗。

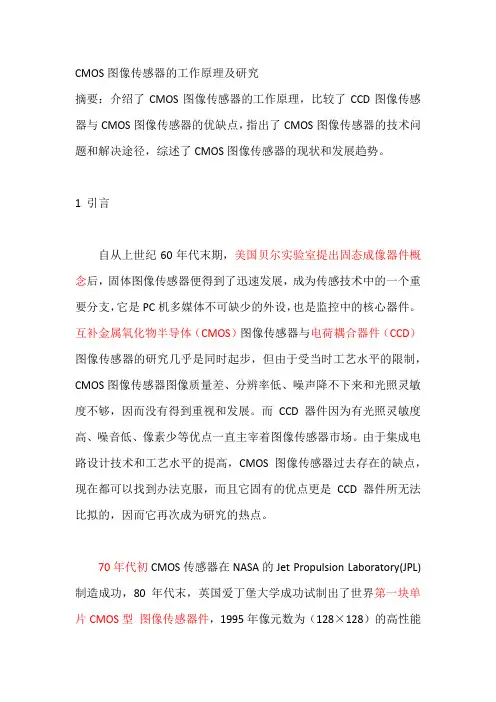

CMOS图像传感器的工作原理及研究摘要：介绍了CMOS图像传感器的工作原理，比较了CCD图像传感器与CMOS图像传感器的优缺点，指出了CMOS图像传感器的技术问题和解决途径，综述了CMOS图像传感器的现状和发展趋势。
1 引言自从上世纪60年代末期，美国贝尔实验室提出固态成像器件概念后，固体图像传感器便得到了迅速发展，成为传感技术中的一个重要分支，它是PC机多媒体不可缺少的外设，也是监控中的核心器件。
互补金属氧化物半导体（CMOS）图像传感器与电荷耦合器件（CCD）图像传感器的研究几乎是同时起步，但由于受当时工艺水平的限制，CMOS图像传感器图像质量差、分辨率低、噪声降不下来和光照灵敏度不够，因而没有得到重视和发展。
而CCD器件因为有光照灵敏度高、噪音低、像素少等优点一直主宰着图像传感器市场。
由于集成电路设计技术和工艺水平的提高，CMOS图像传感器过去存在的缺点，现在都可以找到办法克服，而且它固有的优点更是CCD器件所无法比拟的，因而它再次成为研究的热点。
70年代初CMOS传感器在NASA的Jet Propulsion Laboratory(JPL)制造成功，80年代末，英国爱丁堡大学成功试制出了世界第一块单片CMOS型图像传感器件，1995年像元数为（128×128）的高性能CMOS有源像素图像传感器由喷气推进实验室首先研制成功[1]，1997年英国爱丁堡VLSI Version公司首次实现了CMOS图像传感器的商品化，就在这一年，实用CMOS技术的特征尺寸已达到0.35mm，东芝研制成功了光敏二极管型APS，其像元尺寸为5.6mm×5.6mm，具有彩色滤色膜和微透镜阵列，2000年日本东芝公司和美国斯坦福大学采用0.35mm技术开发的CMOS-APS已成为开发超微型CMOS摄像机的主流产品。
2 技术原理CCD型和CMOS型固态图像传感器在光检测方面都利用了硅的光电效应原理，不同点在于像素光生电荷的读出方式。

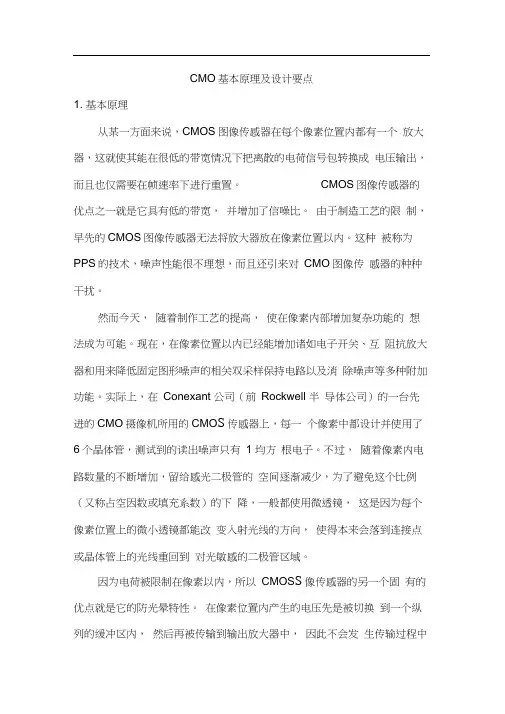

CMO基本原理及设计要点1. 基本原理从某一方面来说，CMOS图像传感器在每个像素位置内都有一个放大器，这就使其能在很低的带宽情况下把离散的电荷信号包转换成电压输出，而且也仅需要在帧速率下进行重置。
CMOS图像传感器的优点之一就是它具有低的带宽，并增加了信噪比。
由于制造工艺的限制，早先的CMOS图像传感器无法将放大器放在像素位置以内。
这种被称为PPS的技术，噪声性能很不理想，而且还引来对CMO图像传感器的种种干扰。
然而今天，随着制作工艺的提高，使在像素内部增加复杂功能的想法成为可能。
现在，在像素位置以内已经能增加诸如电子开关、互阻抗放大器和用来降低固定图形噪声的相关双采样保持电路以及消除噪声等多种附加功能。
实际上，在Conexant 公司（前Rockwell 半导体公司）的一台先进的CMO摄像机所用的CMO S传感器上，每一个像素中都设计并使用了6个晶体管，测试到的读出噪声只有1 均方根电子。
不过，随着像素内电路数量的不断增加，留给感光二极管的空间逐渐减少，为了避免这个比例（又称占空因数或填充系数）的下降，一般都使用微透镜，这是因为每个像素位置上的微小透镜都能改变入射光线的方向，使得本来会落到连接点或晶体管上的光线重回到对光敏感的二极管区域。
因为电荷被限制在像素以内，所以CMOS S像传感器的另一个固有的优点就是它的防光晕特性。
在像素位置内产生的电压先是被切换到一个纵列的缓冲区内，然后再被传输到输出放大器中，因此不会发生传输过程中的电荷损耗以及随后产生的光晕现象。
它的不利因素是每个像素中放大器的阈值电压都有细小的差别，这种不均匀性就会引起固定图像噪声。
然而，随着CMOS像传感器的结构设计和制造工艺的不断改进，这种效应已经得到显著弱化。
这种多功能的集成化，使得许多以前无法应用图像技术的地方现在也变得可行了，如孩子的玩具，更加分散的保安摄像机、嵌入在显示器和膝上型计算机显示器中的摄像机、带相机的移动电路、指纹识别系统、甚至于医学图像上所使用的一次性照相机等，这些都已在某些设计者的考虑之中。

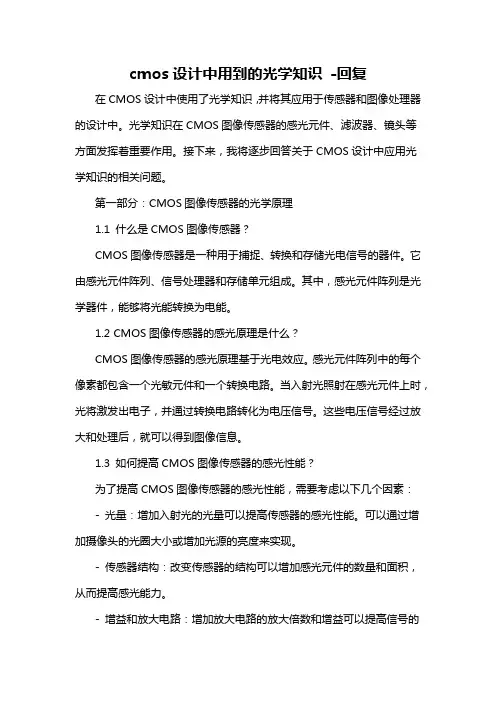

cmos设计中用到的光学知识-回复在CMOS设计中使用了光学知识，并将其应用于传感器和图像处理器的设计中。
光学知识在CMOS图像传感器的感光元件、滤波器、镜头等方面发挥着重要作用。
接下来，我将逐步回答关于CMOS设计中应用光学知识的相关问题。
第一部分：CMOS图像传感器的光学原理1.1 什么是CMOS图像传感器？CMOS图像传感器是一种用于捕捉、转换和存储光电信号的器件。
它由感光元件阵列、信号处理器和存储单元组成。
其中，感光元件阵列是光学器件，能够将光能转换为电能。
1.2 CMOS图像传感器的感光原理是什么？CMOS图像传感器的感光原理基于光电效应。
感光元件阵列中的每个像素都包含一个光敏元件和一个转换电路。
当入射光照射在感光元件上时，光将激发出电子，并通过转换电路转化为电压信号。
这些电压信号经过放大和处理后，就可以得到图像信息。
1.3 如何提高CMOS图像传感器的感光性能？为了提高CMOS图像传感器的感光性能，需要考虑以下几个因素：- 光量：增加入射光的光量可以提高传感器的感光性能。
可以通过增加摄像头的光圈大小或增加光源的亮度来实现。
- 传感器结构：改变传感器的结构可以增加感光元件的数量和面积，从而提高感光能力。
- 增益和放大电路：增加放大电路的放大倍数和增益可以提高信号的强度。
- 降低噪声：降低传感器内部和外部的噪声可以提高图像的清晰度和质量。
第二部分：滤光器在CMOS设计中的应用2.1 为什么需要在CMOS图像传感器中使用滤光器？滤光器在CMOS图像传感器中的应用是为了选择性地传递或阻挡特定波长的光。
滤光器可以帮助传感器只接收感兴趣的光谱范围，提高图像的色彩准确性和对比度。
2.2 常见的滤光器类型有哪些？常见的滤光器类型包括RGB滤光片、红外滤光片和低通滤波器。
RGB 滤光片是用于传感器的颜色滤光片，可以选择性地传递红、绿、蓝三原色的光线。
红外滤光片可以阻挡红外光的入射，避免干扰。
低通滤波器可以通过选择性地阻挡高频分量来降低噪声。

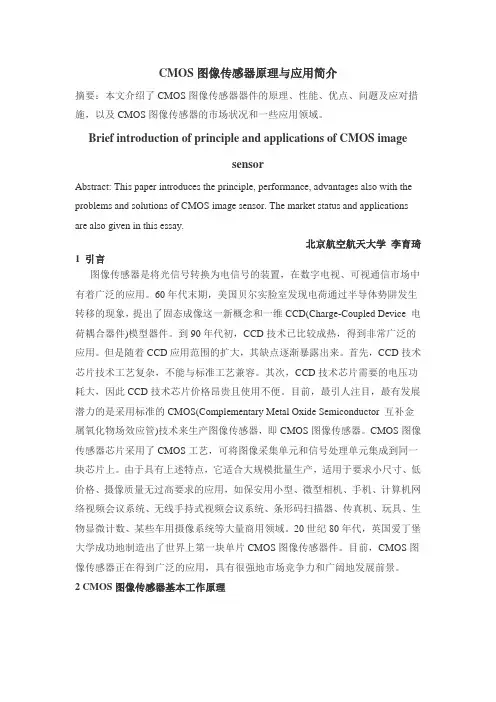

CMOS图像传感器原理与应用简介摘要：本文介绍了CMOS图像传感器器件的原理、性能、优点、问题及应对措施，以及CMOS图像传感器的市场状况和一些应用领域。
Brief introduction of principle and applications of CMOS imagesensorAbstract: This paper introduces the principle, performance, advantages also with the problems and solutions of CMOS image sensor. The market status and applications are also given in this essay.北京航空航天大学李育琦1引言图像传感器是将光信号转换为电信号的装置，在数字电视、可视通信市场中有着广泛的应用。
60年代末期，美国贝尔实脸室发现电荷通过半导体势阱发生转移的现象，提出了固态成像这一新概念和一维CCD(Charge-Coupled Device电荷耦合器件)模型器件。
到90年代初，CCD技术已比较成热，得到非常广泛的应用。
但是随着CCD应用范围的扩大，其缺点逐渐暴露出来。
首先，CCD技术芯片技术工艺复杂，不能与标准工艺兼容。
其次，CCD技术芯片需要的电压功耗大，因此CCD技术芯片价格昂贵且使用不便。
目前，最引人注目，最有发展潜力的是采用标准的CMOS(Complementary Metal Oxide Semiconductor 互补金属氧化物场效应管)技术来生产图像传感器，即CMOS图像传感器。
CMOS图像传感器芯片采用了CMOS工艺，可将图像采集单元和信号处理单元集成到同一块芯片上。
由于具有上述特点，它适合大规模批量生产，适用于要求小尺寸、低价格、摄像质量无过高要求的应用，如保安用小型、微型相机、手机、计算机网络视频会议系统、无线手持式视频会议系统、条形码扫描器、传真机、玩具、生物显微计数、某些车用摄像系统等大量商用领域。

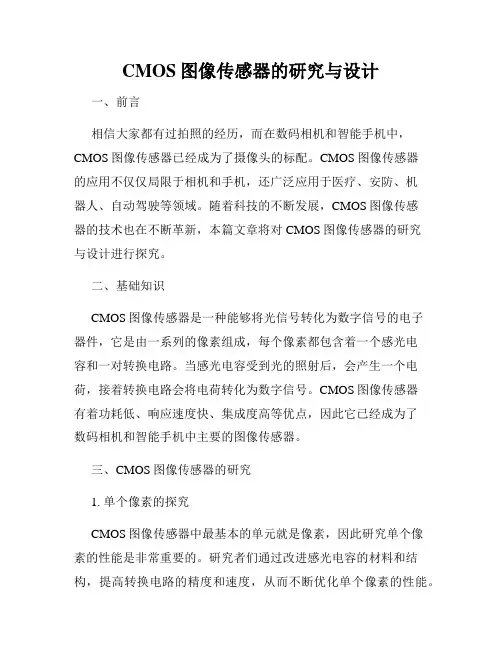

CMOS图像传感器的研究与设计一、前言相信大家都有过拍照的经历，而在数码相机和智能手机中，CMOS图像传感器已经成为了摄像头的标配。
CMOS图像传感器的应用不仅仅局限于相机和手机，还广泛应用于医疗、安防、机器人、自动驾驶等领域。
随着科技的不断发展，CMOS图像传感器的技术也在不断革新，本篇文章将对CMOS图像传感器的研究与设计进行探究。
二、基础知识CMOS图像传感器是一种能够将光信号转化为数字信号的电子器件，它是由一系列的像素组成，每个像素都包含着一个感光电容和一对转换电路。
当感光电容受到光的照射后，会产生一个电荷，接着转换电路会将电荷转化为数字信号。
CMOS图像传感器有着功耗低、响应速度快、集成度高等优点，因此它已经成为了数码相机和智能手机中主要的图像传感器。
三、CMOS图像传感器的研究1. 单个像素的探究CMOS图像传感器中最基本的单元就是像素，因此研究单个像素的性能是非常重要的。
研究者们通过改进感光电容的材料和结构，提高转换电路的精度和速度，从而不断优化单个像素的性能。
例如，设计更好的场效应晶体管（MOSFET）技术，使像素在高光动态范围下有更好的表现；使用带宽更高的数模转换器，提高像素的信噪比和灵敏度等等。
2. 提高像素的动态范围由于摄像机在采集图像时，常常出现景物之间的亮度差异很大的情况，所以提高像素的动态范围是CMOS图像传感器研究的一个重要方向。
通过设计更好的像素结构和转换电路，可以使像素具有更高的峰值响应和更低的噪声，从而提高了像素的动态范围。
例如，在感光电容上添加特殊的反射层材料，可以增加感光电容的光吸收能力；采用更先进的本底优化技术，可以减少像素的暗电流，进而提高像素的信噪比。
3. 高速传输随着科技的不断进步，人们对图像传输的工作效率要求也越来越高。
因此，高速传输技术已经成为了CMOS图像传感器研究的热点之一。
研究者们通过改进传输线路的结构和材料，研究更高效的数字信号处理技术，提高图像数据的传输速度。
CMOS图像传感器的基本原理及设计考虑摘要：介绍CMOS图像传感器的基本原理、潜在优点、设计方法以及设计考虑。
关键词：互补型金属－氧化物－半导体图像传感器；无源像素传感器；有源像素传感器1引言20世纪70年代，CCD图像传感器和CMOS图像传感器同时起步。
CCD图像传感器由于灵敏度高、噪声低，逐步成为图像传感器的主流。
但由于工艺上的原因，敏感元件和信号处理电路不能集成在同一芯片上，造成由CCD图像传感器组装的摄像机体积大、功耗大。
CMOS图像传感器以其体积小、功耗低在图像传感器市场上独树一帜。
但最初市场上的CMOS图像传感器，一直没有摆脱光照灵敏度低和图像分辨率低的缺点，图像质量还无法与CCD图像传感器相比。
如果把CMOS图像传感器的光照灵敏度再提高5倍～10倍，把噪声进一步降低，CMOS 图像传感器的图像质量就可以达到或略微超过CCD图像传感器的水平，同时能保持体积小、重量轻、功耗低、集成度高、价位低等优点，如此，CMOS图像传感器取代CCD图像传感器就会成为事实。
由于CMOS图像传感器的应用，新一代图像系统的开发研制得到了极大的发展，并且随着经济规模的形成，其生产成本也得到降低。
现在，CMOS图像传感器的画面质量也能与CCD图像传感器相媲美，这主要归功于图像传感器芯片设计的改进，以及亚微米和深亚微米级设计增加了像素内部的新功能。
实际上，更确切地说，CMOS图像传感器应当是一个图像系统。
一个典型的CMOS图像传感器通常包含：一个图像传感器核心（是将离散信号电平多路传输到一个单一的输出，这与CCD图像传感器很相似），所有的时序逻辑、单一时钟及芯片内的可编程功能，比如增益调节、积分时间、窗口和模数转换器。
事实上，当一位设计者购买了CMOS图像传感器后，他得到的是一个包括图像阵列逻辑寄存器、存储器、定时脉冲发生器和转换器在内的全部系统。
与传统的CCD图像系统相比，把整个图像系统集成在一块芯片上不仅降低了功耗，而且具有重量较轻，占用空间减少以及总体价格更低的优点。
2基本原理从某一方面来说，CMOS图像传感器在每个像素位置内都有一个放大器，这就使其能在很低的带宽情况下把离散的电荷信号包转换成电压输出，而且也仅需要在帧速率下进行重置。
CMOS图像传感器的优点之一就是它具有低的带宽，并增加了信噪比。
由于制造工艺的限制，早先的CMOS图像传感器无法将放大器放在像素位置以内。
这种被称为PPS的技术，噪声性能很不理想，而且还引来对CMOS图像传感器的种种干扰。
然而今天，随着制作工艺的提高，使在像素内部增加复杂功能的想法成为可能。
现在，在像素位置以内已经能增加诸如电子开关、互阻抗放大器和用来降低固定图形噪声的相关双采样保持电路以及消除噪声等多种附加功能。
实际上，在Conexant公司（前Rockwell半导体公司）的一台先进的CMOS摄像机所用的CMOS图传感器上，每一个像素中都设计并使用了6个晶体管，测试到的读出噪声只有1均方根电子。
不过，随着像素内电路数量的不断增加，留给感光二极管的空间逐渐减少，为了避免这个比例（又称占空因数或填充系数）的下降，一般都使用微透镜，这是因为每个像素位置上的微小透镜都能改变入射光线的方向，使得本来会落到连接点或晶体管上的光线重回到对光敏感的二极管区域。
因为电荷被限制在像素以内，所以CMOS图像传感器的另一个固有的优点就是它的防光晕特性。
在像素位置内产生的电压先是被切换到一个纵列的缓冲区内，然后再被传输到输出放大器中，因此不会发生传输过程中的电荷损耗以及随后产生的光晕现象。
它的不利因素是每个像素中放大器的阈值电压都有细小的差别，这种不均匀性就会引起固定图像噪声。
然而，随着CMOS图像传感器的结构设计和制造工艺的不断改进，这种效应已经得到显著弱化。
这种多功能的集成化，使得许多以前无法应用图像技术的地方现在也变得可行了，如孩子的玩具，更加分散的保安摄像机、嵌入在显示器和膝上型计算机显示器中的摄像机、带相机的移动电路、指纹识别系统、甚至于医学图像上所使用的一次性照相机等，这些都已在某些设计者的考虑之中。
3设计考虑然而，这个行业还有一个受到普遍关注的问题，那就是测量方法，具体指标、阵列大小和特性等方面还缺乏统一的标准。
每一位工程师在比较各种资料一览表时，可能会发现在一张表上列出的是关于读出噪声或信噪比的资料，而在另一张表上可能只是强调关于动态范围或最大势阱容量的资料。
因此，这就要求设计者们能够判断哪一个参数对他们最重要，并且尽可能充分利用多产品的CMOS图像传感器家族。
一些关键的性能参数是任何一种图像传感器都需要关注的，包括信噪比、动态范围、噪声（固定图形噪声和读出噪声）、光学尺寸以及电压的要求。
应当知道并用来对比的重要参数有：最大势阱容量、各种工作状态下的读出噪声、量子效率以及暗电流，至于信噪比之类的其它参数都是由那些基本量度推导出来的。
对于像保安摄像机一类的低照度级的应用，读出噪声和量子效应最重要。
然而对于象户外摄影一类的中、高照度级的应用，比较大的最大势阱容量就显得更为重要。
动态范围和信噪比是最容易被误解和误用的参数。
动态范围是最大势阱容量与最低读出噪声的比值，它之所以引起误解，是因为读出噪声经常不是在典型的运行速度下测得的，而且暗电流散粒噪声也常常没有被计算在内。
信噪比主要决定于入射光的亮度级（事实上，在亮度很低的情况下，噪声可能比信号还要大）。
所以，信噪比应该将所有的噪声源都考虑在内，有些资料一览表中常常忽略散粒噪声，而它恰恰是中、高信号电平的主要噪声来源。
而SNRDARK得到说明，实际上与动态范围没有什么两样。
数字信噪比或数字动态范围是另一个容易引起混淆的概念，它表明的只是模拟/数字（A/D）转换器的一个特性。
虽然这可能很重要，但它并不能精确地描述图像的质量。
同时我们也应清楚地认识到，当图像传感器具有多个可调模拟增益设置时，模拟/数字转换器的分辨率不会对图像传感器的动态范围产生限制。
光学尺寸的概念的模糊，是由于传统观念而致。
使用光导摄像管只能在部分范围内产生有用的图像。
它的计算包括度量单位的转换和向上舍入的方法。
采用向上舍入的方法，先以毫米为单位测量图像传感器的对角线除以16，就能得到以英寸为单位的光学尺寸。
例如0.97cm的尺寸是1.27cm而不是0.85cm。
假如你选择了一个光学尺寸为0.85cm 的图像传感器，很可能出现图像的四周角落上的映影（阴影）现象。
这是因为有些资料一览表欺骗性地使用了向下舍入的方法。
例如，将0.97cm的尺寸称为0.85cm,理由很简单：0.85cm光学尺寸的图像传感器的价格要比1.27cm光学尺寸的图像传感器的价格低得多，但是这对系统工作性能产生不利影响。
所以，设计者应该通过计算试用各种不同的图像传感器来得到想要的性能。
CMOS图像传感器的一个很大的优点就是它只要求一个单电压来驱动整个装置。
不过设计者仍应谨慎地布置电路板驱动芯片。
根据实际要求，数字电压和模拟电压之间尽可能地分离开以防止串扰。
因此良好的电路板设计，接地和屏蔽就显得非常重要。
尽管这种图像传感器是一个CMOS装置并具有标准的输入/输出（I/O）电压，但它实际的输入信号相当小，而且对噪声也很敏感。
到目前为止，已设计出高集成度单芯片CMOS图像传感器。
设计者力求使有关图像的应用更容易实现多功能，包括自动增益控制（AGC）、自动曝光控制（AEC）、自动平衡（AMB）、伽玛样正、背景补偿和自动黑电平校正。
所有的彩色矩阵处理功能都集成在芯片中。
CMOS图像传感器允许片上的寄存器通过I2C总线对摄像机编程，具有动态范围宽、抗浮散且几乎没有拖影的优点。
4CMOS-APS的潜在优点和设计方法4．1CMOS-APS胜过CCD图像传感器的潜在优点CMOS APS胜过CCD图像传感器的潜在优点包括[1]～[5]：1）消除了电荷反复转移的麻烦，免除了在辐射条件下电荷转移效率（CTE）的退化和下降。
2）工作电流很小，可以防止单一振动和信号闭锁。
3）在集成电路芯片中可进行信号处理，因此可提供芯迹线，模/数转换的自调节，也能提供由电压漂移引起的辐射调节。
与硅探测器有关，需要解决的难题和争论点包括[1]～[2]：1）在体材料界面由于辐射损伤而产生的暗电流的增加问题。
2）包括动态范围损失的阈值漂移问题。
3）在模/数转换电路中，定时和控制中的信号闭锁和单一扰动问题。
4．2CMOS-APS的设计方法CMOS-APS的设计方法包括：1）为了降低暗电流而进行研制创新的像素结构。
2）使用耐辐射的铸造方法，再研制和开发中等尺寸“dumb”（哑）成像仪（通过反复地开发最佳像素结构）。
3）研制在芯片上进行信号处理的器件，以适应自动调节本身电压Vt的漂移和动态范围的损失。
4）研制和开发耐辐射（单一扰动环境）的定时和控制装置。
5）研制和加固耐辐射的模/数转换器。
6）寻找低温工作条件，以便在承受最大幅射强度时，找到并证实最佳的工作温度。
7）研制和开发大尺寸、全数字化、耐辐射的CMOS-APS，以便生产。
8）测试、评价和鉴定该器件的性能。
9）引入当代最高水平的组合式光学通信/成像系统测试台。
5像素电路结构设计目前，已设计的CMOS图像传感器像素结构有：空隙积累二极管（HAD）型结构、光电二极管型无源像素结构、光电二极管型有源像素结构、对数变换积分电路型结构、掩埋电荷积累和敏感晶体管阵列（BCAST）型结构、低压驱动掩埋光电二极管（LV－BPD）型结构、深P阱光电二极管型结构、针型光电二极管（PPD）结构和光栅型有源像素结构等。
5．1CMOS PPS像素结构设计光电二极管型CMOS无源像素传感器（CMOS-PPS）的结构自从1967年Weckler首次提出以来实质上一直没有变化，其结构如图1所示。
它由一个反向偏置的光敏二极管和一个开关管构成。
当开关管开启时，光敏二极管与垂直的列线连通。
位于列线末端的电荷积分放大器读出电路保持列线电压为一常数，并减小KTC噪声。
当光敏二极管存贮的信号电荷被读出时，其电压被复位到列线电压水平，与此同时，与光信号成正比的电荷由电荷积分放大器转换为电荷输出。
单管的PD-CMOS-PPS允许在给定的像素尺寸下有最高的设计填充系数，或者在给定的设计填充系数下，可以设计出最小的像素尺寸。
另外一个开关管也可以采用，以实现二维的X Y寻址。
由于填充系数高且没有许多CCD中多晶硅叠层，CMOS-PPS像素结构的量子效率较高。
但是，由于传输线电容较大，CMOS-PPS读出噪声较高，典型值为250个均方根电子，这是致命的弱点。
5．2CMOS-APS的像素结构设计几乎在CMOS-PPS像素结构发明的同时，科学家很快认识到在像素内引入缓冲器或放大器可以改善像素的性能。
虽然CMOS图像传感器的成像装置将光子转换为电子的方法与CCD相同，但它不是时钟驱动，而是由晶体三极管作为电荷感应放大器。
