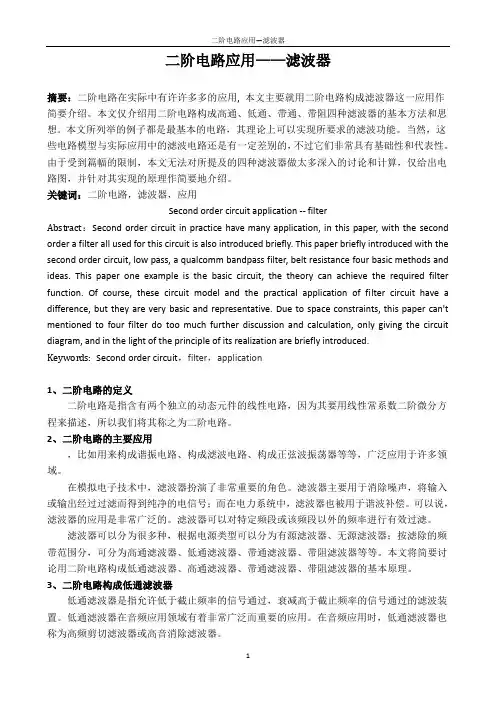

二阶电路应用——滤波器摘要：二阶电路在实际中有许许多多的应用, 本文主要就用二阶电路构成滤波器这一应用作简要介绍。
本文仅介绍用二阶电路构成高通、低通、带通、带阻四种滤波器的基本方法和思想。
本文所列举的例子都是最基本的电路，其理论上可以实现所要求的滤波功能。
当然，这些电路模型与实际应用中的滤波电路还是有一定差别的，不过它们非常具有基础性和代表性。
由于受到篇幅的限制，本文无法对所提及的四种滤波器做太多深入的讨论和计算，仅给出电路图，并针对其实现的原理作简要地介绍。
关键词：二阶电路，滤波器，应用Second order circuit application --filterAbstract：Second order circuit in practice have many application, in this paper, with the second order a filter all used for this circuit is also introduced briefly. This paper briefly introduced with the second order circuit, low pass, a qualcomm bandpass filter, belt resistance four basic methods and ideas. This paper one example is the basic circuit, the theory can achieve the required filter function. Of course, these circuit model and the practical application of filter circuit have a difference, but they are very basic and representative. Due to space constraints, this paper can't mentioned to four filter do too much further discussion and calculation, only giving the circuit diagram, and in the light of the principle of its realization are briefly introduced.Keywords:Second order circuit，filter，application1、二阶电路的定义二阶电路是指含有两个独立的动态元件的线性电路，因为其要用线性常系数二阶微分方程来描述，所以我们将其称之为二阶电路。
滤波器基本原理与设计方法滤波器作为电子领域中常用的电路元件，广泛应用于信号处理、通信系统、音频放大器等领域。
它的作用是通过选择性地通过或抑制特定频率的信号，将所需的频段从混杂的信号中分离出来或者抑制掉不需要的频率成分。
本文将详细介绍滤波器的基本原理和设计方法。
第一部分：滤波器基本原理在介绍滤波器的设计方法之前，我们需要了解一些基本的滤波器原理。
根据频率选择的特性可以将滤波器分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型。
1. 低通滤波器低通滤波器能够传递比截止频率低的信号频率，而抑制高于截止频率的信号频率。
在音频放大器中，低通滤波器可以用于去除高于人耳听觉范围的频率。
2. 高通滤波器高通滤波器与低通滤波器相反，能够传递比截止频率高的信号频率，而抑制低于截止频率的信号频率。
在通信系统中，高通滤波器可以用于去除直流偏置信号或者低频噪声。
3. 带通滤波器带通滤波器可以传递一定频率范围内的信号，而抑制其他频率的信号。
在无线通信系统中，带通滤波器常用于选择感兴趣的频率带宽，去除不需要的频率成分。
4. 带阻滤波器带阻滤波器与带通滤波器相反，能够抑制一定频率范围内的信号，而传递其他频率的信号。
在音频系统中，带阻滤波器可以用于去除特定频率的噪声或者干扰。
第二部分：滤波器设计方法滤波器的设计是根据具体的需求和性能指标进行的。
设计一个滤波器需要考虑以下几个方面：1. 频率响应滤波器的频率响应描述了在不同频率下的增益或衰减情况。
根据需求，选择合适的截止频率、通带和阻带范围等参数，设计滤波器的频率响应。
2. 滤波器类型根据具体的应用场景和需要，选择适合的滤波器类型。
例如，如果需要去除高于一定频率的信号，可以选择低通滤波器。
3. 滤波器阶数滤波器的阶数决定了其在截止频率附近的衰减率。
阶数越高，滤波器的性能越好，但相应的电路复杂度也会增加。
4. 滤波器响应特性根据不同的需求，选择所需的滤波器响应特性。
常见的有Butterworth响应、Chebyshev响应和椭圆形响应等。
常见低通高通带通三种滤波器的工作原理滤波器是信号处理领域中常用的工具，用于去除或强调信号中的一些频率成分。
常见的三种滤波器类型是低通、高通和带通滤波器。
它们根据它们在频率域中透过或阻止的频率范围不同而被命名。
下面将详细介绍这三种滤波器的工作原理。
1.低通滤波器低通滤波器（Low-Pass Filter）可以传递低频信号而抑制高频信号。
它们的工作原理是在指定的截止频率处形成一条陡峭的插入损失特性，截止频率之上的信号被大幅度地削弱或阻塞。
低通滤波器常用于去除高频噪声或将信号平滑。
低通滤波器的一个常见例子是RC低通滤波器，其中R和C是电阻和电容。
当输入信号通过RC电路时，频率高的成分将经过电容器的直流通路而被传递，而频率低的成分将受到电阻和电容的组合影响而被衰减。
因此，RC低通滤波器将高频信号滤除，只保留低频信号。
2.高通滤波器与低通滤波器相反，高通滤波器（High-Pass Filter）可以传递高频信号而抑制低频信号。
它们的工作原理是在指定的截止频率以上形成一条陡峭的插入损失特性，截止频率以下的信号被大幅度地削弱或阻塞。
高通滤波器常用于去除低频噪声或将特定频率范围之外的信号进行滤除。
一个常见的高通滤波器是RC高通滤波器，其结构与RC低通滤波器相似。
然而，RC高通滤波器的输入和输出端连接的位置颠倒，电容器与信号源相连。
这样，低频信号会通过电容器的直流路径而被衰减，而高频信号则会通过电容器的较小阻抗通路而传递。
3.带通滤波器带通滤波器（Band-Pass Filter）可以传递指定频率范围内的信号。
它们的工作原理是在指定的截止频率以上和以下形成陡峭的插入损失特性，截止频率之间的信号将被传递。
通常用于提取指定频率范围内的信号或去除特定频率范围之外的干扰。
一个常见的带通滤波器是RLC带通滤波器，其中R、L和C分别代表电阻、电感和电容。
RLC带通滤波器在截止频率的上下分别形成低通和高通滤波器的功能。
通过调节电感、电容和电阻的参数，可以实现操控带通滤波器的中心频率和带宽。
无源滤波器实验总结
无源滤波器是一种利用无源元件（如电阻、电容和电感）构成的电路来实现信号的滤波功能的电路。
无源滤波器实验中，我们可以通过改变电阻、电容和电感的数值来调节滤波器的频率响应。
在实验中，利用无源滤波器可以实现低通滤波、高通滤波、带通滤波和带阻滤波等功能。
通过调节电阻、电容和电感的数值，可以改变滤波器的截止频率、增益和带宽等参数，从而实现对特定频率范围内的信号进行滤波。
无源滤波器实验的总结如下：
1. 低通滤波器实验：通过调节电容或电感的数值，实现对低频信号的透通，对高频信号的衰减。
当电容或电感的数值增大时，滤波器的截止频率会减小，滤波效果会更加明显。
2. 高通滤波器实验：与低通滤波器相反，高通滤波器实现对高频信号的透通，对低频信号的衰减。
同样通过调节电容或电感的数值，可以改变滤波器的截止频率。
3. 带通滤波器实验：带通滤波器可以选择一个频率范围内的信号进行透通，剩余频率范围的信号进行衰减。
通过调节电容和电感的数值，可以改变滤波器的中心频率和带宽。
4. 带阻滤波器实验：带阻滤波器实现对一个频率范围内的信号进行衰减，其他频率范围的信号进行透通。
同样通过调节电容
和电感的数值，可以改变滤波器的中心频率和带宽。
通过无源滤波器实验，我们可以了解无源滤波器的基本原理和特性。
同时，实验还可以帮助我们理解滤波器的频率响应特性，掌握滤波器设计和调节技巧。
无源滤波器在信号处理和电子电路设计中有着广泛的应用，掌握其原理和实验方法对于工程师和科研人员来说是非常重要的。
常见低通高通带通三种滤波器的工作原理低通滤波器的工作原理：低通滤波器是一种能够通过低频信号而抑制高频信号的滤波器。
其工作原理基于信号的频谱特征，将高频成分滤除，只保留低频成分。
最常见的低通滤波器是RC低通滤波器。
它由电阻(R)和电容(C)组成。
当输入信号通过电容时，高频信号会受到电容的阻碍，直流或低频信号则可以通过电容。
由于电阻连接在电容的后面，它可以通过将电流引入接地来吸收高频信号。
因此，该滤波器能够通过电容器传递直流或低频信号，并在一定程度上削弱高频信号。
另一种常见的低通滤波器是巴特沃斯低通滤波器。
巴特沃斯滤波器是一种理想的滤波器，可以将部分高频信号完全剔除而不影响低频信号。
它的原理是将输入信号传递到一个多级滤波器网络中，其中每个级别都由电容、电感和电阻组成。
每个级别的电容和电感与频率有特定的关系，以实现对信号频谱的精确调控。
通过调整这些参数，可以实现不同级别的频率削弱和通带的增益。
高通滤波器的工作原理：高通滤波器是一种能够通过高频信号而抑制低频信号的滤波器。
其原理与低通滤波器相反，在信号频谱中只保留高频成分。
常见的高通滤波器有RC高通滤波器和巴特沃斯高通滤波器。
RC高通滤波器由电容和电阻组成，其工作原理与RC低通滤波器相似，只是电容和电阻的位置调换。
电容呈现出对高频信号的阻碍，而电阻则通过允许低频信号传递。
巴特沃斯高通滤波器与巴特沃斯低通滤波器类似，通过将输入信号传递到多级滤波器网络中，每个级别由电容、电感和电阻组成。
但是，在巴特沃斯高通滤波器中，电容和电感与频率的关系是相反的，可以精确控制信号频谱的通带和削弱。
带通滤波器的工作原理：带通滤波器是一种能够通过一定频率范围内的信号而抑制其他频率信号的滤波器。
其原理是选择性地通过带内信号，同时削弱带外信号。
最常见的带通滤波器是由一个低通滤波器和一个高通滤波器级联组成的。
低通滤波器负责削弱高频信号，高通滤波器负责削弱低频信号，而带通滤波器则保留两者之间的频率范围内的信号。
了解滤波器的种类和工作原理滤波器是一种用于信号处理和电子通信中的重要设备。
它能够通过不同的工作原理对信号进行筛选和调整，以满足特定的需求。
本文将介绍滤波器的种类和工作原理。
一、低通滤波器低通滤波器是一种常见的滤波器类型，其主要作用是通过允许低频信号通过，而阻断高频信号。
这种滤波器可以用于音频处理、图像处理以及信号传输等领域。
低通滤波器的工作原理是利用电容和电感的相互作用，将高频成分分离并滤除。
二、高通滤波器高通滤波器与低通滤波器相反，它能够通过高频信号，并阻断低频信号。
在音频系统中，高通滤波器常用于消除低频杂音和低频噪声。
高通滤波器的工作原理是利用电容和电感的组合，将低频成分滤除。
三、带通滤波器带通滤波器是一种能够选择一定频率范围内信号的滤波器。
它可以同时阻断低频和高频信号，只允许中间频率范围的信号通过。
带通滤波器广泛应用于无线通信、雷达系统以及音频设备等领域。
它的工作原理是通过组合低通滤波器和高通滤波器来实现对频率的选择性。
四、带阻滤波器带阻滤波器是一种能够阻断一定频率范围内信号的滤波器。
它与带通滤波器相反，只允许低频和高频信号通过，而阻断中间频率范围的信号。
带阻滤波器被广泛应用于抑制特定频率的干扰信号和噪声。
其工作原理是通过将低通滤波器和高通滤波器串联，实现对特定频率范围的阻断。
五、数字滤波器数字滤波器是一种基于数字信号处理的滤波器。
与模拟滤波器相比，数字滤波器具有更好的灵活性和可调性。
它可以通过对数字信号进行采样和离散处理来实现滤波效果。
数字滤波器广泛应用于音频处理、图像处理、无线通信等领域。
六、激励响应滤波器激励响应滤波器是一种通过输入激励信号和滤波器的单位冲激响应来实现滤波效果的滤波器。
它根据不同的输入激励信号形状和滤波器响应特性，可以实现各种滤波效果，如低通、高通、带通和带阻等。
七、滤波器工作原理滤波器的工作原理基于信号的频率分量和滤波器的频率响应特性之间的相互作用。
当信号经过滤波器时，滤波器会根据其特定的频率响应特性对信号的各个频率分量进行加权调整或滤除，从而实现对信号频谱的调整或筛选。
电路基础原理交流电路中的滤波器电路基础原理：交流电路中的滤波器在电子领域，滤波器是一种用于去除信号中不需要的频率成分的电路。
它在各种电子设备中发挥着重要作用，用于改善信号质量和过滤掉噪声。
在交流电路中，滤波器的应用尤为重要。
一、滤波器的基本原理滤波器分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型。
它们分别针对不同频率范围内的信号进行处理。
1.低通滤波器低通滤波器允许低频信号通过而抑制高频信号。
它在实际应用中常用于消除高频噪声，使得输出信号更加平滑。
低通滤波器的基本原理是通过电容器和电感器构成的RC或RL电路，使得高频的信号被衰减或抑制。
2.高通滤波器与低通滤波器相反，高通滤波器允许高频信号通过而抑制低频信号。
它常用于消除低频噪声，使得输出信号更加纯净。
高通滤波器的基本原理是通过电容器和电感器构成的CR或LR电路，使得低频的信号被衰减或抑制。
3.带通滤波器带通滤波器允许特定范围的频率信号通过，而在其他频率范围内进行衰减。
它可用于选择或提取特定频率范围内的信号。
带通滤波器的基本原理是通过多个电容器和电感器组成的串并联CRLC电路,实现对特定频率范围信号的选择性放行或抑制。
4.带阻滤波器带阻滤波器与带通滤波器相反，它允许特定频率范围外的信号通过，而在该范围内进行衰减。
带阻滤波器的基本原理是通过多个电容器和电感器组成的串并联CRLC电路,实现对特定频率范围信号的选择性放行或抑制。
二、交流电路中的滤波器应用交流电路中的滤波器广泛应用于各种电子设备中，如音频放大器、功率放大器、收音机、电视机以及通信设备等。
1.音频放大器音频放大器通常需要将输入信号进行放大，但同时也会放大原信号中的噪声。
通过在输入信号前加入低通滤波器，可以有效减小噪声对输出信号的影响，提高音质。
2.功率放大器在功率放大器中，为了保证输出信号的纯净度和稳定性，常常使用带通滤波器将输入信号中的杂散频率进行去除，从而得到干净的输出信号。
V i (t)V 0(t)滤波电路实验 4 低通与高通滤波器一、实验目的1. 熟悉低通与高通滤波器的构成及其特性；2. 学会测量滤波器幅频特性的方法。
二、实验原理说明滤波器是一种能使有用频率信号通过而同时抑制（或大为衰减）无用频率信号的电子装置。
工程上常用它作信号处理、数据传送和抑制干扰等。
这里主要是讨论模拟滤波器。
以往这种滤波电路主要采用无源元件 R 、L 和 C 组成，60 年代以来，集成运放获得了迅速发展， 由它和 R 、C 组成的有源滤波电路， 具有不用电感、体积小、重量轻等优点。
此外，由于集成运放的开环电压增益和输入阻抗均很高，输出阻抗又低，构成有源滤波电路后还具有一定的电压放大和缓冲作用。
但是，集成运放的带宽有限，所以目前有源滤波电路工作频率难以做得很高，这是它的不足之处。
基本概念及初步定义 1. 初步定义滤波电路的一般结构如图4—1 所示。
图中的 v 1 (t ) 表示输入信号， v 0 (t ) 为输出信 号。
假设滤波器是一个线形时不变网络， 则在复频域内有： A （s ）＝Vo(s)/Vi(s)图 4-1 滤波电路的一般结构图式中 A （s ）是滤波电路的电压传递函数，一般为复数。
对于实际频率来说（s=jω） 则有：A （ j ω）＝│A （ j ω）│ejφ(ω)3-1这里│A （ j ω）│为传递函数的模， φ(ω)为其相位角。
此外，在滤波电路中关心的另一个量是时延τ（ω），它定义为：τ（ω）＝- d ϕ(ω)(s ) d ω3-2通常用幅频响应来表征一个滤波电路的特性，欲使信号通过滤波器的失真很小， 则相位和时延响应亦需考虑。
当相位响应φ(ω)作线性变化，即时延响应τ（ω）为常数时，输出信号才可能避免失真。
2.滤波电路的分类对于幅频响应，通常把能够通过的信号频率范围定义为通带，而把受阻或衰减的信号频率范围称为阻带，通带和阻带的界限频率称为截止频率。
理想滤波电路在通带内应具有零衰减的幅频响应和线性的相位响应，而在阻带内应具有无限大的幅度衰减（│A（jω）│＝0）。
滤波器设计与实现方法总结滤波器是信号处理中常用的工具，用于降低或排除信号中的噪声或干扰，保留所需的频率成分。
在电子、通信、音频等领域中，滤波器发挥着重要作用。
本文将总结滤波器的设计与实现方法，帮助读者了解滤波器的基本原理和操作。
一、滤波器分类滤波器根据其频率特性可分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
它们分别具有不同的频率传递特性，适用于不同的应用场景。
1. 低通滤波器低通滤波器将高频信号抑制，只通过低于截止频率的信号。
常用的低通滤波器有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器。
设计低通滤波器时，需要确定截止频率、阻带衰减和通带波动等参数。
2. 高通滤波器高通滤波器将低频信号抑制，只通过高于截止频率的信号。
常见的高通滤波器有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器。
设计高通滤波器时，需要考虑截止频率和阻带衰减等参数。
3. 带通滤波器带通滤波器同时允许一定范围内的频率通过，抑制其他频率。
常用的带通滤波器有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器。
设计带通滤波器时，需要确定通带范围、阻带范围和通带波动等参数。
4. 带阻滤波器带阻滤波器拒绝一定范围内的频率信号通过，允许其他频率信号通过。
常见的带阻滤波器有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器。
设计带阻滤波器时，需要确定阻带范围、通带范围和阻带衰减等参数。
二、滤波器设计方法1. 传统方法传统的滤波器设计方法主要基于模拟滤波器的设计原理。
根据滤波器的频率特性和参数要求，可以利用电路理论和网络分析方法进行设计。
传统方法适用于模拟滤波器设计，但对于数字滤波器设计则需要进行模拟到数字的转换。
2. 频率抽样方法频率抽样方法是一种常用的数字滤波器设计方法。
它将连续时间域的信号转换为离散时间域的信号，并利用频域采样和离散时间傅立叶变换进行设计。
频率抽样方法可以实现各种类型的数字滤波器设计，包括有限冲激响应（FIR）滤波器和无限冲激响应（IIR）滤波器。
无源和有源低通、高通、带通、带阻滤波器实验一、实验目的1、熟悉RC 无源和有源滤波器的种类、基本结构及其特性2、学习滤波器的幅频特性的测试方法3、比较RC 无源滤波器和有源低通滤波器的幅频特性 二、仪器设备1、TKSS －C 型信号与系统实验箱2、双踪示波器 三、原理说明滤波器是对输入信号的频率具有选择性的一个二端口网络，它允许某些频率（通常是某个频带范围）的信号通过，而其它频率的信号受到衰减或抑制，工程上常用它作信号处理、数据传输和抑制干扰等。
这些网络可以是由RLC 元件或RC 元件构成的无源滤波器，也可以是由RC 元件和有源器件构成的有源滤波器。
根据幅频特性所表示的通过或阻止信号频率范围的不同，滤波器可分为低通滤波器（LPF ）、高通滤波器（HPF ）、带通滤波器（BPF ）和带阻滤波器（BEF ）四种。
无源低通滤波器（R1=R2=1k Ω，C1=C2=0.01uF ）图2-1(a) 无源低通滤波器它的增益或转移电压函数为020220311)(311)(ωωωωωωωj RC RC j V V j K S +−=−+==(2-1)式中RC 10=ω称为中心频率。
其幅频特性为20220222220)(9)1(1)3()1(1)()(ωωωωωωωω+−=+−===RC C R V V j K K S(2-2)低通滤波器的幅频特性如图2-1(b)所示，图中实线为理想低通滤器的幅频特性，虚线为实际低通滤波器的幅频特性。
图2-1(b) 低通滤波器的幅频特性有源低通滤波器图2-1（c ）所示为一个二阶有源低通滤波器。
它的增益或转移电压函数)(ωj K 可用节点法求得。
（R1=R2=1k Ω，C1=C2=0.01uF ）图2-1(c)020222220211211)1(1)(ωωωωωωωωj cRj R C CR j V V j K S+−=+−=+==&& (2-3)于是幅频特性20222022222224114)1(1)(ωωωωωωω+⎟⎟⎠⎞⎜⎜⎝⎛−=+−=R C C R K (2-4)比较式(2-2)与式(2-4)，可以看出，它们在形式上完全相同。
滤波器实验报告滤波器实验报告引言：滤波器是一种常见的电子元件，用于对信号进行处理和改变。
在电子电路中，滤波器的作用是去除或改变信号中的某些频率成分，以达到信号处理的目的。
本次实验旨在通过实际操作，深入了解滤波器的原理和应用。
一、实验目的本次实验的主要目的是通过搭建和测试不同类型的滤波器电路，了解滤波器的工作原理，掌握滤波器的设计和调试方法。
二、实验原理滤波器根据其频率特性可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型。
低通滤波器可通过传递低于截止频率的信号，而阻止高于截止频率的信号传递。
高通滤波器则相反，只传递高于截止频率的信号。
带通滤波器可以选择传递某一频率范围内的信号，而带阻滤波器则选择阻止某一频率范围内的信号。
三、实验步骤1. 准备实验所需的电子元件和设备，包括电阻、电容、电感等。
2. 根据实验要求，搭建低通滤波器电路。
将电容和电阻按照电路图连接，接入信号源和示波器。
3. 调节信号源的频率，观察示波器上输出信号的变化。
记录截止频率和滤波效果。
4. 重复步骤2和3，搭建高通滤波器、带通滤波器和带阻滤波器电路，进行相应的测试和记录。
5. 比较不同类型滤波器的频率特性和滤波效果，总结实验结果。
四、实验结果与分析在实验中，我们搭建了低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型的电路，并进行了测试和记录。
通过观察示波器上输出信号的变化，我们可以清晰地看到不同类型滤波器在不同频率下的滤波效果。
在低通滤波器中，当信号频率低于截止频率时，输出信号基本保持不变；而当信号频率高于截止频率时，输出信号逐渐减弱。
这说明低通滤波器能够通过低频信号，而阻止高频信号的传递。
高通滤波器则相反，当信号频率低于截止频率时，输出信号逐渐减弱；而当信号频率高于截止频率时，输出信号基本保持不变。
这说明高通滤波器能够通过高频信号，而阻止低频信号的传递。
带通滤波器可以选择传递某一频率范围内的信号。
在实验中，我们调节了带通滤波器的中心频率和带宽，观察到只有在中心频率附近的信号才能通过滤波器，其他频率的信号被阻止。
FIR滤波器设计与实现实验报告实验报告：FIR滤波器设计与实现一、实验目的本实验旨在通过设计和实现FIR滤波器来理解数字滤波器的原理和设计过程，并且掌握FIR滤波器的设计方法和实现技巧。
二、实验原理1.选择滤波器的类型和阶数根据滤波器的类型和阶数的不同，可以实现不同的滤波效果。
常见的滤波器类型有低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
选择适当的滤波器类型和阶数可以实现对不同频率分量的滤波。
2.确定滤波器的系数在设计FIR滤波器时，系数的选择对滤波器的性能有重要影响。
通常可以使用窗函数法、最小二乘法、频率采样法等方法来确定系数的值。
常见的窗函数有矩形窗、汉明窗和布莱克曼窗等。
三、实验步骤1.确定滤波器的类型和阶数根据实际需求和信号特点，选择合适的滤波器类型和阶数。
例如，如果需要设计一个低通滤波器，可以选择实验中使用的巴特沃斯低通滤波器。
2.确定滤波器的频率响应根据滤波器的类型和阶数，确定滤波器的频率响应。
可以通过matlab等软件来计算和绘制滤波器的频率响应曲线。
3.确定滤波器的系数根据频率响应的要求，选择合适的窗函数和窗长度来确定滤波器的系数。
可以使用matlab等软件来计算和绘制窗函数的形状和频率响应曲线。
4.实现滤波器的功能将滤波器的系数应用于输入信号，通过加权求和得到输出信号的采样点。
可以使用matlab等软件来模拟和验证滤波器的功能。
四、实验结果在实际实验中，我们选择了一个4阶低通滤波器进行设计和实现。
通过计算和绘制滤波器的频率响应曲线，确定了窗函数的形状和窗长度。
在实际实验中，我们通过实现一个滤波器功能的matlab程序来验证滤波器的性能。
通过输入不同频率和幅度的信号，观察滤波器对信号的影响，验证了设计的滤波器的功能有效性。
五、实验总结通过本实验，我们深入了解了FIR滤波器的设计原理和实现方法。
通过设计和实现一个具体的滤波器，我们掌握了滤波器类型和阶数的选择方法，以及系数的确定方法。
滤波器的工作原理
滤波器是一种能够通过选择性地传递或者阻止特定频率信号的电路或设备。
它在电子通信、音频处理、图像处理等领域都有着广泛的应用。
滤波器的工作原理主要是基于信号的频率特性和滤波器的频率响应特性来实现的。
首先，我们来了解一下滤波器的分类。
根据频率响应特性，滤波器可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种基本类型。
低通滤波器可以通过并阻止高频信号，高通滤波器则相反，可以通过并阻止低频信号。
而带通滤波器可以选择通过一定范围内的频率信号，带阻滤波器则是选择阻止一定范围内的频率信号。
其次，滤波器的工作原理主要是通过电容、电感、电阻等元件构成的滤波电路来实现的。
在滤波电路中，不同类型的滤波器会采用不同的电路结构和元件连接方式，以实现对特定频率信号的选择性传递或者阻止。
通过调整电路中元件的数值和连接方式，可以实现对不同频率信号的处理和调节。
另外，滤波器的工作原理还涉及到频率响应特性。
频率响应是指滤波器对不同频率信号的处理能力。
不同类型的滤波器具有不同的频率响应特性，比如低通滤波器在低频段具有较高的传递增益，而在高频段具有较低的传递增益；高通滤波器则相反，带通滤波器和带阻滤波器则在特定频率范围内具有较高的传递增益或者较低的阻断增益。
总的来说，滤波器的工作原理是基于电路结构和频率响应特性来实现对特定频率信号的处理。
通过选择不同类型的滤波器和调节电路参数，可以实现对不同频率信号的选择性处理，从而满足各种应用场景的需求。
滤波器在电子领域中具有着重要的作用，对于信号处理和调节起着至关重要的作用。
第六次试验生物医学工程班3010202294吴坤亮一、实验内容:搭建滤波器（低通、高通、带通、带阻、全通）加以分析，搭建三运放差分滤波器，并加以分析。
二：（滤波器）简单低通滤波器简单高通滤波器由上图搭建电路，接入负载f H、f H会发生变化，为了减小负载效应，可以在输出端串接一个电压跟随器，因为电压跟随器的输入电阻很大。
（以下电路在此基础构造）1、低通滤波器：电路图如下：f H=1/(2πRC)=1KHZ，放大倍数K=（1+R f/R1）=4.以下图均为（蓝线为输入，黄线为输出）50HZ CH1 CH2200HZ CH1 CH2500HZ CH1 CH2900HZ CH1 CH2 由以上波形比例可知，实验成功。
2、高通滤波器：f l=1/(2πRC)=1KHZ，放大倍数K=（1+R f/R1）=4.200HZ CH1 CH2500HZ CH1 CH21000HZ CH1 CH25KHZ CH1 CH230KHZ CH1 CH275KHZ（失真）CH1 CH2高通电路上限是有限制（不是很理解），正常增益内输入输出信号存在相移。
（以下带通、带阻可以通过低通带通的电路构造出来，我做了尝试误差较大，这里不再试用）3、带通滤波器：（中心频率）f o=1/（2πc（R1R2）1/2）=2022HZ,f BW=1/(R2C)=1000HZ(2.7HZ1.00vpp)数据图如下：4、带阻滤波器：它常用于通信和生物医学仪器中以清除无用的频率分量（如50HZ的电源频率等）f o=1/2πRC=4.423KHZ。
以下为不同频率下的波形：f=1KHZf=4.432KHZf=45KHZ实验测量数据如下：5、全通滤波器：输入信号所有无衰减地通过的一种滤波器。
但它对不同的频率分量提供不同的相移。
传输线（如电话线）常常会引起输入信号的相位移动，故全通滤波器称为相位校正器或延迟均衡器。
∠H（jw）=-2arctan（wRC）以下为调节R所得位移波形：R=834Ω R=19.57kΩR=26.9Ω相位移动明显二、三运放差分滤波器电路图如下：电路分析：差模增益：Avd=（R1+R2+R6）/R6*（R4/R3）=17共模增益：Avc=Rw/( R5+Rw)* (R3+R4)/ R3- R4/R3=0；（R w=16K）所以电路的共模抑制比CMRR为：CMRR= Avd/ Avc=[(R1+R2+Rw)/ Rw*(R4/R3)]/ [Rw/( R5+Rw )* (R3+R4)/ R3- R4/R3]=无穷大（理论上）1、首先调节共模抑制，使其简直最低方法（将两输入端接相同信号）（输入1KHZ、1vpp）（以下为输出波形和数据）R=24.1KR=19.6KR=16K（最好）R=11.96K （又开始变大）R=6.74K(可知R w=R4=16K，共模抑制比最大，实验与理论最大程度的吻合)以下为Vi1接正弦信号，Vi2接地2、输入50mvpp观察频率对其影响（以下为输出）f=50HZf=5KHZf=10.5KHZ（开始发生变化）f=50KHZf=500KHZf=1M（在示波器上显示为失真导出图片只是它的某一帧）3、5KHZ下不同伏值对其影响（蓝线为输入、黄线为输出）30mvpp（无放大）35mvpp40mvpp（很好）50mvpp（很好）160mvpp（失真）600mvpp8vpp以下图形为Vi1用手捏住做输入其他不变（娱乐）：。
音频信号处理中的滤波器原理和应用音频信号处理是指对音频信号进行采集、数字化、处理和重构的一系列技术。
在音频信号处理中，滤波器被广泛应用，用于增强、降低或改变音频信号的特定频率成分。
本文将介绍滤波器的原理和应用。
一、滤波器的原理滤波器是一种用于调整信号频率响应的电子设备或电路。
它可以通过选择性地通过或抑制特定频率的信号来改变原始信号的频谱特性。
滤波器通常由一个或多个电容器、电感器和电阻器组成，根据其对频率响应的影响，可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等类型。
1. 低通滤波器低通滤波器允许低于截止频率的信号通过，而抑制高于截止频率的信号。
它主要用于去除高频噪声或限制信号带宽。
2. 高通滤波器高通滤波器与低通滤波器相反，它允许高于截止频率的信号通过，而抑制低于截止频率的信号。
高通滤波器常用于去除低频噪声或突出信号中的高频成分。
3. 带通滤波器带通滤波器能够通过一定的频率范围内的信号，而抑制其他频率范围内的信号。
它常用于选取特定频段内的信号。
4. 带阻滤波器带阻滤波器具有与带通滤波器相反的功能，它可以抑制特定频率范围内的信号，而允许其他频率范围内的信号通过。
二、滤波器的应用滤波器在音频信号处理中有着广泛的应用。
以下是几个常见的应用场景：1. 音频均衡器音频均衡器是一种多通滤波器系统，它可以通过调节不同频率带的增益来改变音频信号的声音特性。
例如，在音乐制作中，我们经常使用低频滤波器来增强低音音轨的厚度，使用高频滤波器来突出尖锐的音效。
2. 语音通信系统在语音通信系统中，滤波器常用于去除回声、降噪和增强语音清晰度。
例如，降噪滤波器可以通过抑制环境噪声来提高语音通话的质量，而回声滤波器可以在电话通话中去除回声干扰。
3. 音频效果处理滤波器还可以用于音频效果的处理，如混响、相位平移和声像定位等。
这些效果需要通过调整信号的频率和相位来模拟不同的音频环境和声音定位效果。
4. 音频压缩编解码在音频压缩编解码中，滤波器用于提取音频信号的重要部分，并将其编码为更小的数据量。
常见低通、 高通、 带通三种滤波器的工作原理滤波器是对波进行过滤的器件，是一种让某一频带内信号通过，同时又阻止这一频带外信号通过的电路。
滤波器主要有低通滤波器、高通滤波器和带通滤波器三种，按照电路工作原理又可分为无源和有源滤波器两大类。
本文主要对低通、高通还有带通三种滤波器做以下简单的介绍，希望电子爱好者的朋友们看完有一点小小的收获。
电感阻止高频信号通过而允许低频信号通过，电容的特性却相反。
信号能够通过电感的滤波器或者通过电容连接到地的滤波器对于低频信号的衰减要比高频信号小，称为低通滤波器。
低通滤波器原理很简单，它就是利用电容通高频阻低频、电感通低频阻高频的原理。
对千需要截止的高频，利用电容吸收电感、阻碍的方法不使它通过；对千需要放行的低频，利用电容高阻、电感低阻的特点让它通过。
最简单的低通滤波器由电阻和电容元件构成，如下图。
该低通滤波器的作用是让低于转折频率f。
的低频段信号通过，而将高于转折频率f。
的信号去掉。
V1n R V心tR C无源低通滤波器高通滤波器除可以用元件外，还可以用LC构成。
带通滤波器是一种仅允许特定频率通过，同时对其余频率的信号进行有效抑制的电路。
由于它对信号具有选择性，故而被广泛地应用现在电子设计中。
比如RLC振荡回路就是一个模拟带通滤波器。
带通滤波器是指能通过某一频率范围内的频率分量、但将其他范围的频率分量衰减到极低水平的滤波器，与带阻滤波器的概念相对。
带通滤波器的作用一个理想的带通滤波器应该有一个完全平坦的通带，在通带内没有放大或者衰减。
实际上，并不存在理想的带通滤波器。
滤波器并不能够将期望频率范围外的所有频率完全衰减掉，尤其是在所要的通带外还有一个被衰减但是没有被隔离的范围。
这通常称为滤波器的滚降现象，并且使用每十倍频的衰减幅度的dB数来表示。
通常，滤波器的设计尽量保证滚降范围越窄越好，这样滤波器的性能就与设计更加接近。
然而，随着滚降范围越来越小，通带就变得不再平坦，开始出现波纹＇。
