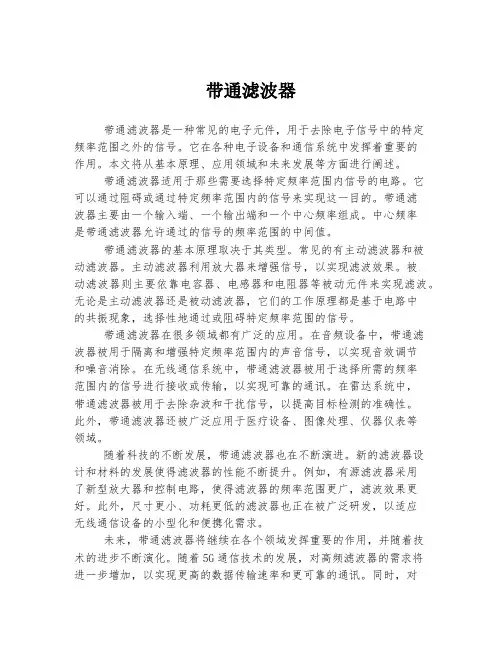

带通滤波电路带通滤波器

带通滤波器带通滤波器是一种常见的电子元件，用于去除电子信号中的特定频率范围之外的信号。

它在各种电子设备和通信系统中发挥着重要的作用。

本文将从基本原理、应用领域和未来发展等方面进行阐述。

带通滤波器适用于那些需要选择特定频率范围内信号的电路。

它可以通过阻碍或通过特定频率范围内的信号来实现这一目的。

带通滤波器主要由一个输入端、一个输出端和一个中心频率组成。

中心频率是带通滤波器允许通过的信号的频率范围的中间值。

带通滤波器的基本原理取决于其类型。

常见的有主动滤波器和被动滤波器。

主动滤波器利用放大器来增强信号，以实现滤波效果。

被动滤波器则主要依靠电容器、电感器和电阻器等被动元件来实现滤波。

无论是主动滤波器还是被动滤波器，它们的工作原理都是基于电路中的共振现象，选择性地通过或阻碍特定频率范围的信号。

带通滤波器在很多领域都有广泛的应用。

在音频设备中，带通滤波器被用于隔离和增强特定频率范围内的声音信号，以实现音效调节和噪音消除。

在无线通信系统中，带通滤波器被用于选择所需的频率范围内的信号进行接收或传输，以实现可靠的通讯。

在雷达系统中，带通滤波器被用于去除杂波和干扰信号，以提高目标检测的准确性。

此外，带通滤波器还被广泛应用于医疗设备、图像处理、仪器仪表等领域。

随着科技的不断发展，带通滤波器也在不断演进。

新的滤波器设计和材料的发展使得滤波器的性能不断提升。

例如，有源滤波器采用了新型放大器和控制电路，使得滤波器的频率范围更广，滤波效果更好。

此外，尺寸更小、功耗更低的滤波器也正在被广泛研发，以适应无线通信设备的小型化和便携化需求。

未来，带通滤波器将继续在各个领域发挥重要的作用，并随着技术的进步不断演化。

随着5G通信技术的发展，对高频滤波器的需求将进一步增加，以实现更高的数据传输速率和更可靠的通讯。

同时，对功耗更低、尺寸更小的滤波器的需求也将持续增长，以适应便携设备的需求。

总之，带通滤波器作为一种常见的电子元件，在各种电子设备和通信系统中发挥着重要作用。

常见低通高通带通三种滤波器的工作原理滤波器是信号处理领域中常用的工具，用于去除或强调信号中的一些频率成分。

常见的三种滤波器类型是低通、高通和带通滤波器。

它们根据它们在频率域中透过或阻止的频率范围不同而被命名。

下面将详细介绍这三种滤波器的工作原理。

1.低通滤波器低通滤波器（Low-Pass Filter）可以传递低频信号而抑制高频信号。

它们的工作原理是在指定的截止频率处形成一条陡峭的插入损失特性，截止频率之上的信号被大幅度地削弱或阻塞。

低通滤波器常用于去除高频噪声或将信号平滑。

低通滤波器的一个常见例子是RC低通滤波器，其中R和C是电阻和电容。

当输入信号通过RC电路时，频率高的成分将经过电容器的直流通路而被传递，而频率低的成分将受到电阻和电容的组合影响而被衰减。

因此，RC低通滤波器将高频信号滤除，只保留低频信号。

2.高通滤波器与低通滤波器相反，高通滤波器（High-Pass Filter）可以传递高频信号而抑制低频信号。

它们的工作原理是在指定的截止频率以上形成一条陡峭的插入损失特性，截止频率以下的信号被大幅度地削弱或阻塞。

高通滤波器常用于去除低频噪声或将特定频率范围之外的信号进行滤除。

一个常见的高通滤波器是RC高通滤波器，其结构与RC低通滤波器相似。

然而，RC高通滤波器的输入和输出端连接的位置颠倒，电容器与信号源相连。

这样，低频信号会通过电容器的直流路径而被衰减，而高频信号则会通过电容器的较小阻抗通路而传递。

3.带通滤波器带通滤波器（Band-Pass Filter）可以传递指定频率范围内的信号。

它们的工作原理是在指定的截止频率以上和以下形成陡峭的插入损失特性，截止频率之间的信号将被传递。

通常用于提取指定频率范围内的信号或去除特定频率范围之外的干扰。

一个常见的带通滤波器是RLC带通滤波器，其中R、L和C分别代表电阻、电感和电容。

RLC带通滤波器在截止频率的上下分别形成低通和高通滤波器的功能。

通过调节电感、电容和电阻的参数，可以实现操控带通滤波器的中心频率和带宽。

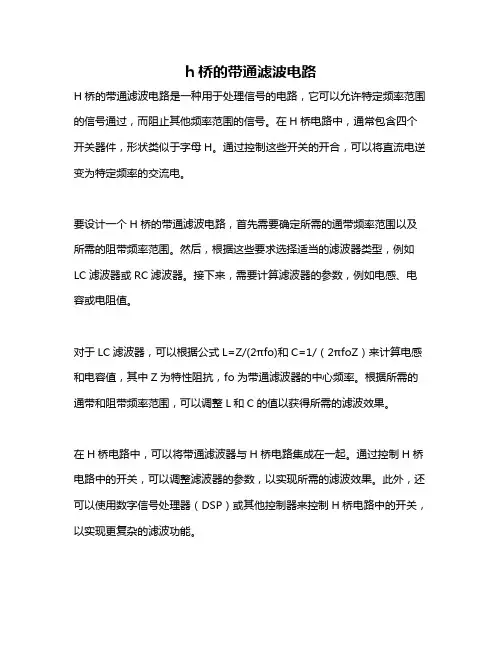

h桥的带通滤波电路
H桥的带通滤波电路是一种用于处理信号的电路，它可以允许特定频率范围的信号通过，而阻止其他频率范围的信号。

在H桥电路中，通常包含四个开关器件，形状类似于字母H。

通过控制这些开关的开合，可以将直流电逆变为特定频率的交流电。

要设计一个H桥的带通滤波电路，首先需要确定所需的通带频率范围以及所需的阻带频率范围。

然后，根据这些要求选择适当的滤波器类型，例如LC滤波器或RC滤波器。

接下来，需要计算滤波器的参数，例如电感、电容或电阻值。

对于LC滤波器，可以根据公式L=Z/(2πfo)和C=1/（2πfoZ）来计算电感和电容值，其中Z为特性阻抗，fo为带通滤波器的中心频率。

根据所需的通带和阻带频率范围，可以调整L和C的值以获得所需的滤波效果。

在H桥电路中，可以将带通滤波器与H桥电路集成在一起。

通过控制H桥电路中的开关，可以调整滤波器的参数，以实现所需的滤波效果。

此外，还可以使用数字信号处理器（DSP）或其他控制器来控制H桥电路中的开关，以实现更复杂的滤波功能。

需要注意的是，在实际应用中，H桥的带通滤波电路可能会受到各种因素的影响，例如电源噪声、电磁干扰等。

因此，在设计滤波器时需要充分考虑这些因素，并采取适当的措施来减小它们对滤波效果的影响。

常见低通高通带通三种滤波器的工作原理低通滤波器的工作原理：低通滤波器是一种能够通过低频信号而抑制高频信号的滤波器。

其工作原理基于信号的频谱特征，将高频成分滤除，只保留低频成分。

最常见的低通滤波器是RC低通滤波器。

它由电阻(R)和电容(C)组成。

当输入信号通过电容时，高频信号会受到电容的阻碍，直流或低频信号则可以通过电容。

由于电阻连接在电容的后面，它可以通过将电流引入接地来吸收高频信号。

因此，该滤波器能够通过电容器传递直流或低频信号，并在一定程度上削弱高频信号。

另一种常见的低通滤波器是巴特沃斯低通滤波器。

巴特沃斯滤波器是一种理想的滤波器，可以将部分高频信号完全剔除而不影响低频信号。

它的原理是将输入信号传递到一个多级滤波器网络中，其中每个级别都由电容、电感和电阻组成。

每个级别的电容和电感与频率有特定的关系，以实现对信号频谱的精确调控。

通过调整这些参数，可以实现不同级别的频率削弱和通带的增益。

高通滤波器的工作原理：高通滤波器是一种能够通过高频信号而抑制低频信号的滤波器。

其原理与低通滤波器相反，在信号频谱中只保留高频成分。

常见的高通滤波器有RC高通滤波器和巴特沃斯高通滤波器。

RC高通滤波器由电容和电阻组成，其工作原理与RC低通滤波器相似，只是电容和电阻的位置调换。

电容呈现出对高频信号的阻碍，而电阻则通过允许低频信号传递。

巴特沃斯高通滤波器与巴特沃斯低通滤波器类似，通过将输入信号传递到多级滤波器网络中，每个级别由电容、电感和电阻组成。

但是，在巴特沃斯高通滤波器中，电容和电感与频率的关系是相反的，可以精确控制信号频谱的通带和削弱。

带通滤波器的工作原理：带通滤波器是一种能够通过一定频率范围内的信号而抑制其他频率信号的滤波器。

其原理是选择性地通过带内信号，同时削弱带外信号。

最常见的带通滤波器是由一个低通滤波器和一个高通滤波器级联组成的。

低通滤波器负责削弱高频信号，高通滤波器负责削弱低频信号，而带通滤波器则保留两者之间的频率范围内的信号。

带通滤波器的工作原理
带通滤波器是一种电子元件或电路，它可以选择特定频率范围内的信号通过，并丢弃其他频率范围的信号。

它通常由一个低通滤波器和一个高通滤波器组成。

带通滤波器的工作原理可以用以下步骤简单描述：
1. 输入信号：带通滤波器接收一个输入信号，该信号包含多个频率的成分。

2. 低通滤波器：输入信号经过低通滤波器，该滤波器会允许低于某个特定截止频率的信号通过，而会减弱高于该频率的信号。

3. 高通滤波器：通过低通滤波器后得到的信号再经过高通滤波器，该滤波器会允许高于某个特定截止频率的信号通过，而会减弱低于该频率的信号。

4. 输出信号：最终得到的信号是通过了低通和高通滤波器的信号交集，即在两个截止频率之间的频率成分。

带通滤波器的工作原理基于低通和高通滤波器的组合，可以选择特定的频率范围，并削弱或丢弃其他频率范围的信号，从而实现信号的频率选择性。

这在许多应用中非常有用，例如音频处理、通信系统中的信号分析和滤波等。

有源带通滤波器设计
一、有源带通滤波器的基本原理
有源带通滤波器的核心是带通滤波器电路。

带通滤波器电路通常由一
个放大器、一个带通滤波器和一个反馈电路组成。

其中，放大器的作用是
增大输入信号的幅度，带通滤波器的作用是选择特定频率范围内的信号，
反馈电路的作用是将放大的信号重新引入放大器，从而实现对特定频率范
围内信号的放大。

二、有源带通滤波器的设计步骤
1.确定设计的频率范围：根据应用需求确定要选择和放大的频率范围。

2.选择放大器：根据信号的幅度要求选择适合的放大器。

常见的放大
器有运放放大器和晶体管放大器等。

3.设计带通滤波器：根据所选频率范围设计带通滤波器。

带通滤波器
可以采用主动滤波器或者被动滤波器。

主动滤波器采用放大器进行放大，
能够提高滤波器的增益和选择性。

4.设计反馈电路：设计反馈电路将放大的信号重新引入放大器，从而
实现对特定频率范围内信号的放大。

反馈电路的设计要考虑放大器的放大
倍数、输入和输出阻抗等因素。

5.验证设计：通过仿真或实际电路验证设计的性能和参数。

6.优化设计：根据测试结果，优化电路设计，提高性能和可靠性。

三、有源带通滤波器的应用
1.音频放大器：有源带通滤波器可以选择特定频率范围内的音频信号并放大，用于音频放大器的设计。

2.语音处理：有源带通滤波器可以用于语音的去噪、降噪和增强等处理。

3.通信系统：有源带通滤波器可以筛选特定频率范围内的信号，提高通信系统的性能。

4.仪器测量：有源带通滤波器可以用于仪器测量中，选择特定频率范围内的信号并放大。

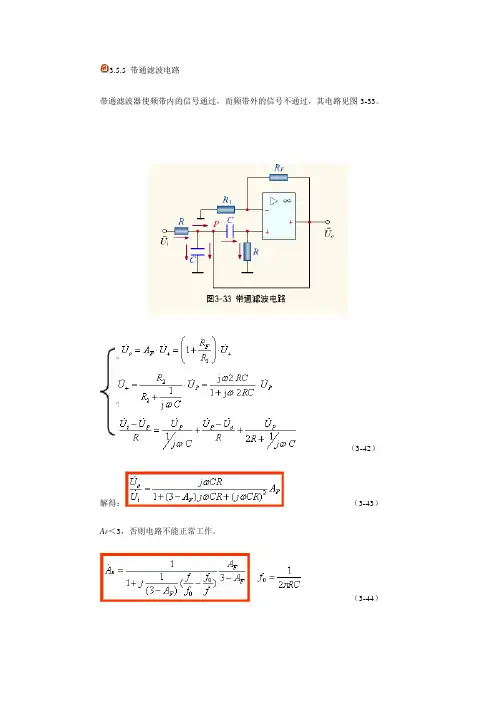

3.5.5 带通滤波电路
带通滤波器使频带内的信号通过，而频带外的信号不通过，其电路见图3-33。

（3-42）
解得：（3-43）A F＜3，否则电路不能正常工作。

（3-44）
下面求通带电压截止频率：
当f＝f0时A u的模最大。

为带通滤波器的中心频率。

将f＝f0时A u值称为带通滤波器的通带电压放大倍数：
得到上下限截止频率：（3-45）
通频带宽度带B及品质因数Q分别为：
（3-46）
（3-47）
带通滤波电路
A、R1、R f——同相比例运算电路
R、C——低通滤波电路
R2、C——高通滤波电路
R3——引入反馈，改善特性
中心频率 f 0 = 1 2 π R C = 15.923 kHz （当R3=R，R2=2R时，可按此式估算）A uo = 1 + R f R 1 = 1.1
Q = 1 3 − A uo = 0.53
B = f 0 Q
实验内容：
1.观察幅频特性
点击工具栏“显示图形”按钮，观察幅频特性。

3. 测试中心频率
打开波特图仪面板，连续点击“→”，测试中心频率。

测量值：中心频率f0=15.85kHz
4.观察Q对幅频特性的影响
改变R f分别为1kΩ、1.8 kΩ、1.9kΩ和1.95kΩ，对应Q值分别为1、5、10、20，观察幅频特性。

结论：R f越大，Q值越大，通频带越窄，选频性越好。

带通滤波器原理
带通滤波器是一种能够选择特定频率范围的滤波器。

其工作原理是通过传输中心频率附近的信号，而抑制低于和高于此范围的信号。

在带通滤波器中，需要设定两个截止频率，分别为下截止频率和上截止频率。

下截止频率及以上频率的信号将被传递，而高于上截止频率和低于下截止频率的信号则将被抑制。

带通滤波器的设计可以基于不同的电子元件，如电容、电感和电阻。

其中常见的带通滤波器类型包括基于电容和电感的RC
带通滤波器和LC带通滤波器。

RC带通滤波器是由电容和电阻构成的滤波器电路。

通过合理
选择电容和电阻的数值，可以实现所需的截止频率范围。

在
RC带通滤波器中，低于下截止频率的信号将被电容短路，高
于上截止频率的信号则通过电容绕过。

因此，只有处于两个截止频率之间的信号能够被输出。

LC带通滤波器是由电感和电容组成的滤波器电路。

类似地，
在LC带通滤波器中，选择合适的电感和电容数值可以确定所
需的截止频率范围。

电感器对低于下截止频率的信号具有阻抗，而电容器则对高于上截止频率的信号产生阻抗。

因此，只有处于两个截止频率之间的信号能够通过滤波器。

带通滤波器在信号处理和通信领域中具有广泛的应用。

通过选
择合适的截止频率范围，带通滤波器可以帮助滤除无关的低频和高频信号，从而提高信号的质量和可靠性。

常用滤波电路
滤波电路是用于去除或减少信号中某些频率分量的电路，主要包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

下面是一些常用的滤波电路及其原理：
一、低通滤波器（Low Pass Filter，LPF）
低通滤波器可以让低于某一频率的分量通过，而高于该频率的分量则被阻断。

在电路中，低通滤波器通常由一个电容和一个电阻组成，它们可以组成RC低通滤波器电路。

二、高通滤波器（High Pass Filter，HPF）
高通滤波器可以让高于某一频率的分量通过，而低于该频率的分量则被阻断。

在电路中，高通滤波器通常由电容和电感组成，它们可以组成RC高通滤波器或者RL高通滤波器电路。

三、带通滤波器（Band Pass Filter，BPF）
带通滤波器可以让指定的频率范围内的信号通过，而高于或低于该范围的信号被阻断。

在电路中，带通滤波器通常由一个并联的RLC电路组成。

四、带阻滤波器（Band Stop Filter，BSF）
带阻滤波器也被称为陷波滤波器，可以使指定的频率范
围内的信号被阻断，而高于或低于该范围的信号通过。

在电路中，带阻滤波器通常由一个串联的LC电路组成。

以上是一些常用的滤波电路，它们都有着不同的特点和适用范围。

在实际应用中，可以根据需要选择相应的滤波器进行设计。

有源模拟带通滤波器的设计滤波器是一种具有频率选择功能的电路，它能使有用的频率信号通过。

而同时抑制(或衰减)不需要传送频率范围内的信号。

实际工程上常用它来进行信号处理、数据传送和抑制干扰等，目前在通讯、声纳、测控、仪器仪表等领域中有着广泛的应用。

1滤波器的结构及分类以往这种滤波电路主要采用无源元件R、L和C组成，60年代以来，集成运放获得迅速发展，由它和R、C组成的有源滤波电路，具有不用电感、体积小、重量轻等优点。

此外，由于集成运放的开环电压增益和输入阻抗都很高，输出阻抗比较低，构成有源滤波电路后还具有一定的电压放大和缓冲作用。

通常用频率响应来描述滤波器的特性。

对于滤波器的幅频响应，常把能够通过信号的频率范围定义为通带，而把受阻或衰减信号的频率范围称为阻带，通带和阻带的界限频率叫做截止频率。

滤波器在通带内应具有零衰减的幅频响应和线性的相位响应，而在阻带内应具有无限大的幅度衰减。

按照通带和阻带的位置分布，滤波器通常分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

文中结合实例，介绍了设计一个工作在低频段的二阶有源模拟带通滤波器应该注意的一些问题。

2二阶有源模拟带通滤波器的设计2.1基本参数的设定二阶有源模拟带通滤波器电路，如图1所示。

图中R1、C2组成低通网络，R3、C1组成高通网络，A、Ra、Rb组成了同相比例放大电路，三者共同组成了具有放大作用的二阶有源模拟带通滤波器，以下均简称为二阶带通滤波器。

根据图l可导出带通滤波器的传递函数为令s=jω，代入式(4)，可得带通滤波器的频率响应特性为波器的通频带宽度为BW0.7=ω0／(2πQ)=f0／Q，显然Q值越高，则通频带越窄。

通频带越窄，说明其对频率的选择性就越好，抑制能力也就越强。

理想的幅频特性应该是宽度为BW0.7的矩形曲线，如图3(a)所示。

在通频带内A(f)是平坦的，而通带外的各种干扰信号却具有无限抑制能力。

各种带通滤波器总是力求趋近理想矩形特性。

第六次试验生物医学工程班3010202294吴坤亮一、实验内容:搭建滤波器（低通、高通、带通、带阻、全通）加以分析，搭建三运放差分滤波器，并加以分析。

二：（滤波器）简单低通滤波器简单高通滤波器由上图搭建电路，接入负载f H、f H会发生变化，为了减小负载效应，可以在输出端串接一个电压跟随器，因为电压跟随器的输入电阻很大。

（以下电路在此基础构造）1、低通滤波器：电路图如下：f H=1/(2πRC)=1KHZ，放大倍数K=（1+R f/R1）=4.以下图均为（蓝线为输入，黄线为输出）50HZ CH1 CH2200HZ CH1 CH2500HZ CH1 CH2900HZ CH1 CH2 由以上波形比例可知，实验成功。

2、高通滤波器：f l=1/(2πRC)=1KHZ，放大倍数K=（1+R f/R1）=4.200HZ CH1 CH2500HZ CH1 CH21000HZ CH1 CH25KHZ CH1 CH230KHZ CH1 CH275KHZ（失真）CH1 CH2高通电路上限是有限制（不是很理解），正常增益内输入输出信号存在相移。

（以下带通、带阻可以通过低通带通的电路构造出来，我做了尝试误差较大，这里不再试用）3、带通滤波器：（中心频率）f o=1/（2πc（R1R2）1/2）=2022HZ,f BW=1/(R2C)=1000HZ(2.7HZ1.00vpp)数据图如下：4、带阻滤波器：它常用于通信和生物医学仪器中以清除无用的频率分量（如50HZ的电源频率等）f o=1/2πRC=4.423KHZ。

以下为不同频率下的波形：f=1KHZf=4.432KHZf=45KHZ实验测量数据如下：5、全通滤波器：输入信号所有无衰减地通过的一种滤波器。

但它对不同的频率分量提供不同的相移。

传输线（如电话线）常常会引起输入信号的相位移动，故全通滤波器称为相位校正器或延迟均衡器。

∠H（jw）=-2arctan（wRC）以下为调节R所得位移波形：R=834Ω R=19.57kΩR=26.9Ω相位移动明显二、三运放差分滤波器电路图如下：电路分析：差模增益：Avd=（R1+R2+R6）/R6*（R4/R3）=17共模增益：Avc=Rw/( R5+Rw)* (R3+R4)/ R3- R4/R3=0；（R w=16K）所以电路的共模抑制比CMRR为：CMRR= Avd/ Avc=[(R1+R2+Rw)/ Rw*(R4/R3)]/ [Rw/( R5+Rw )* (R3+R4)/ R3- R4/R3]=无穷大（理论上）1、首先调节共模抑制，使其简直最低方法（将两输入端接相同信号）（输入1KHZ、1vpp）（以下为输出波形和数据）R=24.1KR=19.6KR=16K（最好）R=11.96K （又开始变大）R=6.74K(可知R w=R4=16K，共模抑制比最大，实验与理论最大程度的吻合)以下为Vi1接正弦信号，Vi2接地2、输入50mvpp观察频率对其影响（以下为输出）f=50HZf=5KHZf=10.5KHZ（开始发生变化）f=50KHZf=500KHZf=1M（在示波器上显示为失真导出图片只是它的某一帧）3、5KHZ下不同伏值对其影响（蓝线为输入、黄线为输出）30mvpp（无放大）35mvpp40mvpp（很好）50mvpp（很好）160mvpp（失真）600mvpp8vpp以下图形为Vi1用手捏住做输入其他不变（娱乐）：。

简单滤波电路计算公式在滤波器的设计中，常用的参数包括截止频率、品质因数和衰减率等。

下面将介绍一些常见的简单滤波电路和它们的计算公式。

1.低通滤波器：低通滤波器可以通过滤除高于截止频率的信号来去除高频噪声或干扰。

一个常见的低通滤波器是RC低通滤波器，其中R为电阻，C为电容。

该电路的截止频率可以通过以下公式计算：fc = 1 / (2πRC)其中，fc为截止频率。

2.高通滤波器：高通滤波器可以通过滤除低于截止频率的信号来去除低频噪声或干扰。

一个常见的高通滤波器是RC高通滤波器，其中R为电阻，C为电容。

该电路的截止频率可以通过以下公式计算：fc = 1 / (2πRC)其中，fc为截止频率。

3.带通滤波器：带通滤波器可以通过仅传递特定频率范围内的信号来去除其他频率范围的噪声或干扰。

一个常见的带通滤波器是RLC带通滤波器，其中R为电阻，L为电感，C为电容。

该电路的中心频率可以通过以下公式计算：fc = 1 / (2π√(LC))其中，fc为中心频率。

4.带阻滤波器：带阻滤波器可以通过滤除特定频率范围内的信号来去除该频率范围内的噪声或干扰。

一个常见的带阻滤波器是RLC带阻滤波器，其中R为电阻，L为电感，C为电容。

该电路的中心频率可以通过以下公式计算：fc = 1 / (2π√(LC))其中，fc为中心频率。

除了上述公式，滤波器的计算还涉及衰减率和品质因数等参数。

带通滤波器和带阻滤波器的衰减率可以通过以下公式计算：A = 20log10(1/√(1 + (f/fc)^2))，f < fcA = 20log10(1/√(1 + (fc/f)^2))，f > fc其中，A为衰减率，f为频率，fc为中心频率。

品质因数（Q值）是衡量滤波器性能的指标，它可以通过以下公式计算：Q = fc / Δf其中，Q为品质因数，fc为中心频率，Δf为截止频率与中心频率之间的差值。

除了上述公式，实际的滤波器设计还需要考虑到电阻、电容和电感的选取、增益和频率响应等因素。

带通滤波器的原理
带通滤波器是一种用于在一定频率范围内传递信号而抑制其他频率信号的电子设备。

它由一对附件电路组成，通常包括一个低通滤波器和一个高通滤波器。

低通滤波器是指在限制频率范围内，只允许低于某一临界频率的信号通过。

它的工作原理是通过串联电容器和电阻器来形成一个RC电路，由于电容器对高频信号具有较大的阻抗，因此高频信号会被滤掉。

只有低于临界频率的信号才能克服电容器的阻抗并得以通过。

高通滤波器则是相反的，它只允许高于某一临界频率的信号通过，抑制低频信号。

高通滤波器一般由电容器和电感器串联而成，高频信号能够克服电感器的阻抗而通过，而低频信号则无法通过电感器。

带通滤波器则是将低通滤波器和高通滤波器连接起来，组成一个能够通过一定频率范围内信号的滤波器。

它的工作原理是将需要传递的频率范围内的信号经过低通滤波器和高通滤波器的级联，剔除掉高于和低于该范围的信号。

通过调整带通滤波器的参数，如临界频率和带宽，可以实现对不同频率范围的信号进行选择性传递。

这在很多应用中非常有用，例如音频信号中的频率分割、无线通讯中的频率选择等。

带通滤波器的设计和使用在电子工程和通信领域中都有广泛的应用。

二阶滤波电路作用在电子电路中，滤波电路是一种非常重要的电路组件，它可以用来将输入信号中的不需要的频率成分滤除，只保留我们需要的信号。

在滤波电路中，二阶滤波电路是一种常见且效果良好的类型，它能够有效地对信号进行滤波处理，使得输出信号更加平滑稳定。

二阶滤波电路通常由电容和电感组成，通过它们之间的相互作用来实现对信号频率的筛选和调节。

在二阶滤波电路中，电容和电感的数值选择和连接方式决定了电路的特性，不同的组合方式会导致不同的频率响应和滤波效果。

二阶滤波电路可以起到多种作用，以下将介绍几种常见的作用：1.带通滤波：二阶滤波电路可以被设计成带通滤波器，用于只通过某个特定范围内的频率信号。

通过调节电路元件的数值和连接方式，可以实现只传递某个特定频率范围内的信号，而滤除其他频率的信号。

这种作用在音频处理等领域中有着重要的应用，可以帮助实现对特定频段声音的处理和增强。

2.带阻滤波：二阶滤波电路也可以设计成带阻滤波器，用于滤除某个特定范围内的频率信号，而通过其他频率信号。

这种作用常用于干扰信号的滤除，例如在通信系统中，可以利用带阻滤波器滤除掉特定频率范围内的干扰信号，从而保证通信质量。

3.低通滤波：将二阶滤波电路设计成低通滤波器可以实现滤除高频信号，只保留低频信号。

这种作用在信号处理中常用于去除高频噪声，提高信号的清晰度和准确性。

例如在音频系统中，低通滤波器可以帮助提取出声音信号中的低频成分，使得音质更加清晰。

4.高通滤波：与低通滤波器相反，将二阶滤波电路设计成高通滤波器可以实现滤除低频信号，只保留高频信号。

这种作用在信号处理中有着广泛的应用，可以用于突出信号中的高频细节，例如在图像处理中可以通过高通滤波器增强图像的边缘和细节。

总体来说，二阶滤波电路作用多样，可以根据实际需求进行不同设计和调节，实现对信号的精确处理和滤波。

在电子电路设计和信号处理中，二阶滤波电路扮演着重要的角色，帮助实现信号的精确与稳定传输。

1。

若想要吸收某一特定频率的电波,须要用滤波电路来做筛选.在RLC电路中,当电流流过电阻.电容.电感时,电阻电压的相位与电流雷同,电容电压的相位落伍电流90o,电感电压的相位超前电流90o.运用RLC元件的电压.电流根本特征,可组合成滤波电路.只有某个频率以下的电波才干经由过程的称作低通滤波器,某个频率以上的电波才干经由过程的称作高通滤波器,只有某一波段的电波才干经由过程的称作带通滤波器,只有某一波段的电波不克不及经由过程的称作带阻滤波器,这4种滤波器的幻想工作状况显示在图1到4.图1 低通滤波器图2 高通滤波器图3 带通滤波器图4 带阻滤波器图5与图7是最简略的带阻与带通滤波电路,它们的滤波特征图6与图8.图5中的带阻滤波电路其实就是一个RLC串联电路,取其电容与电感的电压合当作输出电压.电容对直流电而言是一个断路,在交换电中因其充放电性质才呈现出导通状况,交换频率越高其呈现的阻抗越小.电感对直流电而言是一个通路,在交换电中因法拉第定律会产生感应电压,交换频率越高其呈现的阻抗越大.图5 LC串联带阻滤波器图6 LC串联带阻滤波器特征图7 LC并联带通滤波器图8 LC并联带通滤波器特征图5中RLC串联,频率低时电容阻抗大,电感没什么做用,输出电压V0几为电容电压,V0很大.频率高时电感阻抗大,电容没什么做用,输出电压V0几为电感电压,V0很大.频率适中时,电容与电感的阻抗相当(时容抗与感抗值相等),则因电容与电感的电压正好反相位,互相抵消,V0微小.图7中LC并联,频率低时电容阻抗大,但电感阻抗很小,电流都走电感,输出电压V0很小.频率高时电感阻抗大,但电容阻抗很小,电流都走电容,V0很小.频率不大.不小时,电容与电感的阻抗相当(时容抗与感抗值相等),此时经由过程两者的电流大小相当但相位相反,互相抵消,LC并联的分解后果变成阻抗极大,V0很大.Q值与频宽:频宽界说如图9所示,是高下两半功率频率的差.因电阻电压VR与输出电压V0 (电容与电感的合)相位差90o,是以永久成立,电流大小只与电阻值有关.而输出电压最大值(当时),故当R减小时V0会增大,如图10所示,电路的品德也越好.在电路学上界说一Q 值(quality factor)来标示电路的品德,其界说为：Q是输出电压最大时电容或电感的功率除以电阻的功率.频宽的界说最大输出电压与电阻关系。
