长输管道勘察设计简介(精选)

长距离输气管道工程概述一、输气管道的分类及特点1．输气管道的分类输气管道分矿场输气管道、干线输气管道及城市输气管道。

常称为内部集输管线、长距离输气管线和城市输配管网。

天然气从气井中开采出来后，通过矿场集输——净化脱硫——长输管道输送到城市输配管网，供给用户。

矿场输气管道：输送未经处理的原料气。

输送距离短、管径小、压力变化大。

干线输气管道：把经脱硫净化处理的天然气送到城市。

输送距离长，管径大（400mm以上），压力高（4.0MPa以上），为天然气远距离输送的主要工具。

城市输气管道：为天然气的分配管网，它遍布整个城市和近郊，一般总是呈环形布置，且按压力严格区分。

2．输气管道的特点长距离输气管道与压缩机站组成一个复杂的动力系统，由于其输送的气量大，常采用大口径、高压力的输送系统。

其主要特点为：⑴长输管道是天然气长距离连续运输系统，不需要常规的运输工具和设备，也不需要大量的建筑和占用大量的土地，可用自身运输的物质消耗克服其摩擦阻力就能迅速将天然气运到目的地，是最有效、最大规模的运输系统。

⑵长输管道属于一个庞大而复杂系统的中间环节，必须协调好上下游间的关系，这使其设计及操作管理更为复杂。

⑶长输管道输送量庞大，涉及国计民生及千家万户，必须充分保证能安全、连续、可靠地供气。

⑷由于采气生产的均衡性和用户用气的波动性，要求管道有一定的储气能力，以适应用气量的变化。

⑸长输管道投产初期可充分利用地层压力进行输送，根据气田压力的变化逐步建增压站，可节约投资和经营费用。

⑹长输管道要求有与之配套的附属设施，尤其是通信和自控系统。

⑺现代管道运输在国民经济中的地位日趋重要，利用冶金、机械制造、自动控制和施工安装等综合技术来提高运输效率已成为管输工艺研究的核心。

二、长输管道的施工1．施工准备长输管道施工、安装工程量大，野外施工条件艰苦，流动性大，自然障碍多，施工季节性强，必须做好施工前的准备工作，才能保证顺利施工。

施工准备阶段的工作包括：⑴根据施工计划任务的要求，熟悉设计图纸、设计文件资料和施工技术要求等；请设计人员进行技术交底；明确施工范围、质量要求、工期进度等。

新疆地区长输管道勘察经验简述[摘要]根据本人多年新疆地区长输油气管道勘察经验，针对新疆地区地形、地貌和岩土特点及长输管道勘察要求，总结本地区不同地形、地貌和特殊岩土的勘察要点。

[关键词]溶陷性湿陷性膨胀性1概述近年随着经济发展，国内油气资源已不能满足国民经济发展需求，国家加大新疆油气资源开发和对俄罗斯、哈萨克斯坦、土库曼斯坦等新疆周边油气资源丰富的内陆国家资源引入力度，近年新建西气东输一线管道工程、西气东输二线管道工程、西气东输三线管道工程、西气东输四线管道工程、西气东输五线管道工程、西部原油输气管道工程、中哈原油管道工程以及疆内的克-乌输油管道工程等一系列的大型输油气管道工程。

根据多年参与的大型输油气管道勘察经验，对新疆地区的岩土工程条件和管道勘察要点进行简要总结。

由于新疆地区面积占全国总面积的1/6左右，不能进行详细介绍，只是针对某些具有代表性的地质条件进行相应简述。

2新疆地区地质条件2.1地震断裂：新疆地震断裂带较多，大致分为三大片：南疆昆仑山断裂带、帕米尔高原-天山南北地震带、阿勒泰断裂带，其中新疆的富蕴大断裂是国内最大的地震断裂带。

各地区的中小型断裂不累述。

2.2地形地貌：主要以沙漠地貌、山地地貌和戈壁地貌为主，其次为冲洪积平原地貌、湖相沉积地貌、风积地貌，局部小型地貌有坡积地貌、农田地貌等。

整体来说地貌单元类型较多2.3水文、气候：整体上属于干燥气候条件，河流较少，一般水量不大，接近山地寒冷地区随着雪水融化，会形成一些季节性小型冲刷河流，地表特征比较明显。

大中型河流一般河床较宽，水量较小，一般冲刷深度在3米以内。

气候主要是早晚和中午温差较大，冬季温度0℃以下，春秋两季风较多，局部地区如乌拉泊等地风力很大。

3管道勘察经验总结3.1盐渍土：新疆大部分地区岩土均构成盐渍土，盐渍土类型全面，厚度一般达到几米至上百米，普遍具有腐蚀性，某些地区盐渍土具有盐胀性和溶陷性，如克拉玛依地区、呼图壁地区、伊犁地区等。

管道工程的勘察设计1.概述管道工程属于大型建设项目，一般需投资几十亿元人民币（ 1997年建成陕西至北京输气管道全长866公里，投资近40亿元）管道工程勘察设计，包括线路与站址的勘察和工程设计两部分。

一般按下述程序展开工作：⑴依据业主的委托，对工程建设项目进行可行性研究。

在初步确定管道线路走向、站库地址、输送工艺、设备选型和人员配置等各个环节的情况下，完成可行性研究报告。

⑵将管道工程可行性研究报告，向项目主管部门申报。

⑶管道工程建设项目获得批准后，开展各专业的工程设计。

2.管道工程勘察设计的重要性管道工程的勘察设计，对工程建设投资及工程建成后的经济效益起重要的作用。

回顾我国现有输油管道经营状况，可以明显的验证这一点：东北地区输油管网，由于设计基础资料准确，工程设计合理，管道建成投用取得良好的经济效益。

而西北地区，曲子至石空输油管道；华东地区，临邑至仪征、沧州至临邑等输油管道。

由于设计基础资料存在误差，造成工程设计不合理，即增加了管道建设投资，又使管道投运后长期经营亏损。

所以重视管道工程前期可行性研究、重视工程设计质量，是管道建设项目取得良好经济效益的基本条件。

3.管道工程勘察设计原则和内容管道勘察设计原则主要包括：执行国家有关的法规、政策和标准；建设项目有良好的经济效益；利于生产经营管理；设计技术先进和尽量减少对生态环境的破坏等项内容。

管道勘察设计内容主要包括：管道线路与站址的勘察与优选确认、建设项目经济评价与技术比选、建设项目可行性论证与立项决策、各阶段的工程设计、依据现场施工情况完成设计变更、参加工程竣工验收和试运投产等项工作。

3.1踏勘踏勘，分为地形图预选线路和实地踏勘两部分。

首先依据经济合理、技术可行、利于生产管理等项选线原则，综合考虑自然地貌、穿跨越工程量、交通及社会依托等因素，在小比例地形图上预选几条管道线路，然后制定实地踏勘方案和进行踏勘。

在踏勘中，完成地形图上预选管道线路方案的实地调查。

小议西气东输二线长输管道设计文章针对西气东输二线路由特点，较为系统的进行了长输高压管线的选线及设计施工分析。

整理搜集了大量基础资料，通过对地质及地形的特点分析，提出有针对性的设计选线依据，并提出了山区及水网地段施工易出现问题及解决办法，通过理论与实际相结合，将此种地形线路的选线及设计提升到新的高度。

西气东输二线工程作为我国天然气重要战略通道，在全国天然气管网布局中具有重要战略意义。

该项目主供气源为引进土库曼斯坦、哈萨克斯坦等中亚天然气，国内气源(包括塔里木气田、准噶尔气田、吐哈气田和长庆气田)作为备用和补充，主要目标市场是长三角、珠三角，兼顾向沿线中西部地区、华东、华南地区的大中型城市供气。

西气东输二线管道工程东段干线起始于宁夏自治区中卫市中卫联络站经甘肃、陕西、河南、湖北、江西、最后终止于广东省从化市广州末站，全长约2477.3km。

管道所用钢管直径为1219mm，材质为×80钢材；设计输送压力10.0MPa。

一、特殊地形选线原则(一)水网区选线1.河流水网地区选线，宜先在最新的大比例尺地形图上选出线路宏观走向方案，并结合遥感影像图适当调整。

2.应尽量减少与水道的交叉次数，针对现场具体情况，经技术、经济比较后确定合理的线路。

3.河流水网区房屋多沿河岸修建，在不可避免拆迁的情况下，河流穿越点的选择应尽量选择孤立平房的地方通过，尽量减少拆迁量。

4.河流水网区线路应尽量避开鱼塘区。

当鱼塘区的连片长度较长但不大于1.5km时可考虑采用定向钻穿越方案，同时注意穿越两端是否有定向钻穿越的施工场地。

5.穿越鱼(水)塘时，管道中线应视实地情况而定，一般穿越连片鱼(水)塘时，管道中线宜在鱼(水)塘中间通过，穿越单独大鱼(水)塘时管道中线宜霏近塘边以减少围堰排水量工程量。

(二)山区选线1.管线通过山区时，应尽量选择在通过山区短、坡度平缓、山型完整的地段。

2.若山脊线与管线走向一致且山脊宽、顺直、施工方便时，应考虑走山脊。

国内外长输管道工程勘测技术现实状况探究随着技术交流的发展，将先进技术引入我国长输管道工程勘测中是行业发展的必然需要。

本文分别对国内工程地质勘察和测量在长输管道工程中的应用情况、国外长输管道勘察技术状况进行了深入分析。

希望本文的研究能为我国长输管道工程勘测技术的发展起到借鉴作用。

长输管道是是指产地、储存库、用户间的用于输送油、气介质的管道。

管道运输与常规运输方式相比具有运输量大、运费低、自动化程度高、占地少、安全环保等优点，通过长距离、大管径的管道输送石油天然气已经成为一种通行的做法。

工程地质勘察的设备正向着运输和安装方便、钻进性能全面、钻进效率高方向发展，从国际到国内、从政府到企事业都在投入大量的资金和人力发展长输管道工程勘察技术。

一、国内工程地质勘察应用情况1、工程钻探我国上世纪七十年代采用了DPP－100型车装钻机。

它是油压给进转盘式的车装钻机。

该机全套设备都装在一部载重4吨的解放牌、东风牌汽车上，运输和安装比较方便，钻进性能全面，钻进效率高。

为了满足设计和施工所需要的技术参数，除常规的工程钻探手段外，还要配合静力触探试验、动力触探试验、静力载荷试验等原位测试方法和手段。

国内有多家专业工程钻机生产厂商，可以满足在任意地层条件下的钻探工作。

大部分是油压给进转盘式钻机，包括车载和无动力小型钻机。

欧洲常用的以链条为动力的小型钻机，我国并不多见。

2、取样和取土器随着现代工业发展需要，工程钻探的工作量日益增加，钻孔深度不断增大。

目前国内有成熟的取样器标准和规定，也由建设部指定生产厂商，但在实际勘察工作中，由于受到收费、工期以及工程项目操作不规范等多种因素的影响，大部分取样器采用的是敞口厚壁取土器，只能取到二级土样，在工程中借助经验提供土性指标。

要想取到高质量的一级土样，目前不是技术问题，而是市场和管理问题。

3、静力触探试验九十年代采用了国产新一代产品：LMC－C21D型静探微机，实现了静探微机化、自动化。

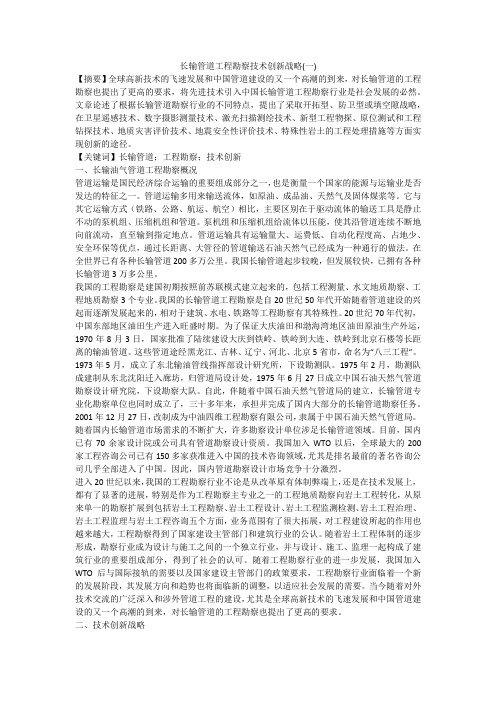

长输管道工程勘察技术创新战略(一)【摘要】全球高新技术的飞速发展和中国管道建设的又一个高潮的到来，对长输管道的工程勘察也提出了更高的要求，将先进技术引入中国长输管道工程勘察行业是社会发展的必然。

文章论述了根据长输管道勘察行业的不同特点，提出了采取开拓型、防卫型或填空隙战略，在卫星遥感技术、数字摄影测量技术、激光扫描测绘技术、新型工程物探、原位测试和工程钻探技术、地质灾害评价技术、地震安全性评价技术、特殊性岩土的工程处理措施等方面实现创新的途径。

【关键词】长输管道；工程勘察；技术创新一、长输油气管道工程勘察概况管道运输是国民经济综合运输的重要组成部分之一，也是衡量一个国家的能源与运输业是否发达的特征之一。

管道运输多用来输送流体，如原油、成品油、天然气及固体煤浆等。

它与其它运输方式（铁路、公路、航运、航空）相比，主要区别在于驱动流体的输送工具是静止不动的泵机组、压缩机组和管道。

泵机组和压缩机组给流体以压能，使其沿管道连续不断地向前流动，直至输到指定地点。

管道运输具有运输量大、运费低、自动化程度高、占地少、安全环保等优点，通过长距离、大管径的管道输送石油天然气已经成为一种通行的做法。

在全世界已有各种长输管道200多万公里。

我国长输管道起步较晚，但发展较快，已拥有各种长输管道3万多公里。

我国的工程勘察是建国初期按照前苏联模式建立起来的，包括工程测量、水文地质勘察、工程地质勘察3个专业。

我国的长输管道工程勘察是自20世纪50年代开始随着管道建设的兴起而逐渐发展起来的，相对于建筑、水电、铁路等工程勘察有其特殊性。

20世纪70年代初，中国东部地区油田生产进入旺盛时期。

为了保证大庆油田和渤海湾地区油田原油生产外运，1970年8月3日，国家批准了陆续建设大庆到铁岭、铁岭到大连、铁岭到北京石楼等长距离的输油管道。

这些管道途经黑龙江、吉林、辽宁、河北、北京5省市，命名为“八三工程”。

1973年5月，成立了东北输油管线指挥部设计研究所，下设勘测队。

油田长输管道的建设探析摘要：油田长输管道作为连接油汽产地、油气储存库、使用单位的桥梁，其是输送油气介质的管道。

在长输管道施工建设中，因为施工线路长、建设量大，对其工程施工质量要求也较高，施工技术操作更加科学，监管控制的要求较为也较高。

若是油田长输管道施工技术的要求控制不严格，监管疏漏，将极易造成管道建设工期较长，甚至是降低施工质量问题，引发出质量安全隐患的问题。

所以我们必须加强油田长输管道施工质量的控制。

下面就基于作者实际工作经验，简要的分析油田长输管道的施工要点，希望对相关从业人员有所帮助。

关键词：油田；长输管道；施工质量1 油田长输管道的施工特点分析和其他施工项目相比，油田长输管道的施工量较大，线路长，长输管道施工还有着移动性、高强度、跨地区和无依托的特点，管线施工长，途经路径较长，各地区就管线认识不一样，而征地就成为工作开展的首要问题。

油田长输管道的组织协调难度较大。

因为长输管道的施工点多，信息传递困难，在实际建设过程中，通常是几百、上千公里同时开工，施工管理和施工管理模式与一般施工项目有所不同，若是施工现场的地质条件产生变化，需要进行立即处理，避免对后期工程施工造成影响。

因为管道一般都是埋地敷设的，是一种隐蔽性的工程项目，施工过程的管理比较重要，若是管道埋设出现质量安全隐患的问题，其后果也是不堪设想的。

所以，我们必须采取一条新的组织方式，借助一些现代化通讯工具，进而组建一个严密的组织系统。

油田长输管道施工中的材料配送难度较大。

长输管道的建设管材需求量较大，使得材料配送的难度也较大，加上其他设备、材料与一般的施工项目有所不同，需要集中到一处，但是在实际建设过程中，材料需要被运送到沿途几百公里，甚至是上千公里的地方，多次转运的现象也比较常见，施工难度可想而知。

2 油田长输管道的施工技术要点2.1 测量放线在开展长输管道测量放线的时候，我们必须严格按照图纸设计的要求，组织相关技术人员对其施工现场进行勘察，经过对最佳线路选择，落实放线作业。

优质天然气长输管道的知识随着经济的发展以及能源需求的不断增长，天然气逐渐成为全球最为重要的能源之一。

而在天然气资源开采、加工和输送过程中，天然气管道起到至关重要的作用。

在这里我们将介绍天然气长输管道的相关知识，包括其定义、分类、特点以及建设、运营和维护。

什么是长输管道长输管道是指从天然气生产地、加工厂或储气库等地点起点，经过跨越山川、穿越荒漠、逾越海洋或其他特殊地区，最终到达用户所在地的管道系统。

通俗来说，长输管道就是将天然气从生产地输往用户地点的管道。

长输管道的分类根据建设方式和使用功能的不同，长输管道可以分为以下几种类型：地下管道地下管道即埋地管道，是最常见、也是最广泛应用的一种输气方式。

其主要特点是管子深埋于地下，不会影响生产和日常生活，并且管道对环境的影响也最小。

海底管道海底管道是将天然气输送至离岸海洋沉积物层下的管道。

它们可以与陆上天然气管道相连，也可以构成独立系统。

海底管道具有运输距离长、难度大、造价高等特点。

天然气工业区内管道天然气工业区内管道主要连接天然气生产厂、储气罐和加工厂等设施，其长度一般不超过数百公里。

长输管道的特点运输距离长长输管道的主要特点是其运输距离极长，因此要求管道具有较大的输送能力。

根据输送的天然气量和管道的长度，长输管道通常采用高压输送，以提高输送效率和输送能力。

耐压性强天然气在输送过程中，需承受较高的压力，因此长输管道的耐压性强是其必要条件之一。

在管材材料、焊接工艺和管材厚度等方面，都需要有一定的要求。

抗腐蚀性强由于天然气的化学性质，长输管道在短时间内就会遭受腐蚀的威胁。

同时由于天然气的腐蚀性可能会对环境造成极大的负面影响，因此长输管道必须具有较强的抗腐蚀性。

长输管道的建设、运营和维护建设长输管道的建设需要经过申请、审批、设计、施工、调试等一系列程序。

建设过程中需要有专业的工程师、设计师和施工队伍，保障建设的质量和效率。

运营为了保障天然气长输管道的长期稳定运营，需要建立运营机制和管理制度。
